与阿里云建立 IPSec VPN

大约 9 分钟

与阿里云建立 IPSec VPN

网络需求

如图所示，通过 IPsec VPN（接口模式）将 2 个局域网连接起来，实现 10.10.1.0/24 与 172.17.112.0/20 两个网段的通信。与阿里云进行 IPsec VPN（IKE v1）对接。

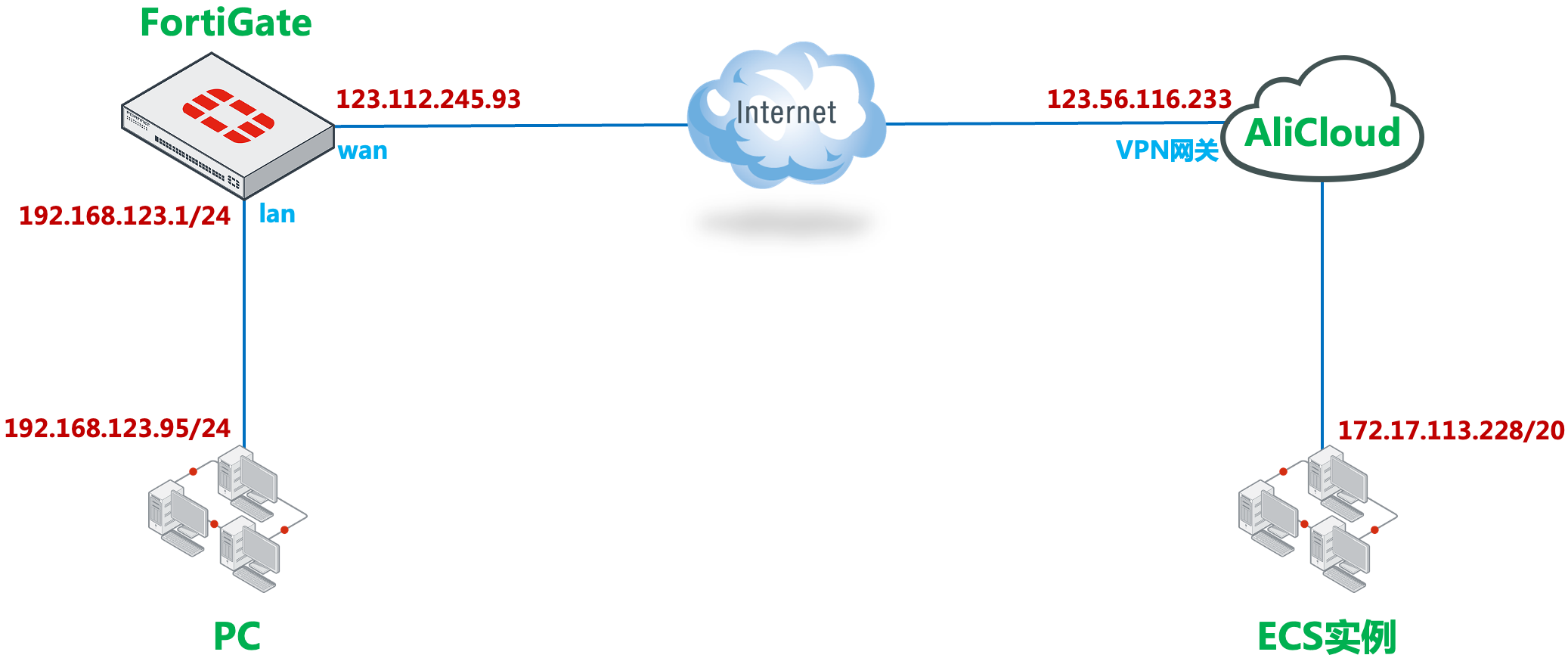

组网拓扑

image-20230214102208176

配置要点

  • 配置 FortiGate
    • 基本上网配置
    • 配置 IPsec VPN
  • 配置阿里云 VPN
    • 配置 VPN 网关
    • 配置 IPsec VPN 连接
  • 说明：如果要删除 IPSEC VPN 第一阶段、第二阶段时，需要先删除被调用的路由与防火墙安全策略

注意事项

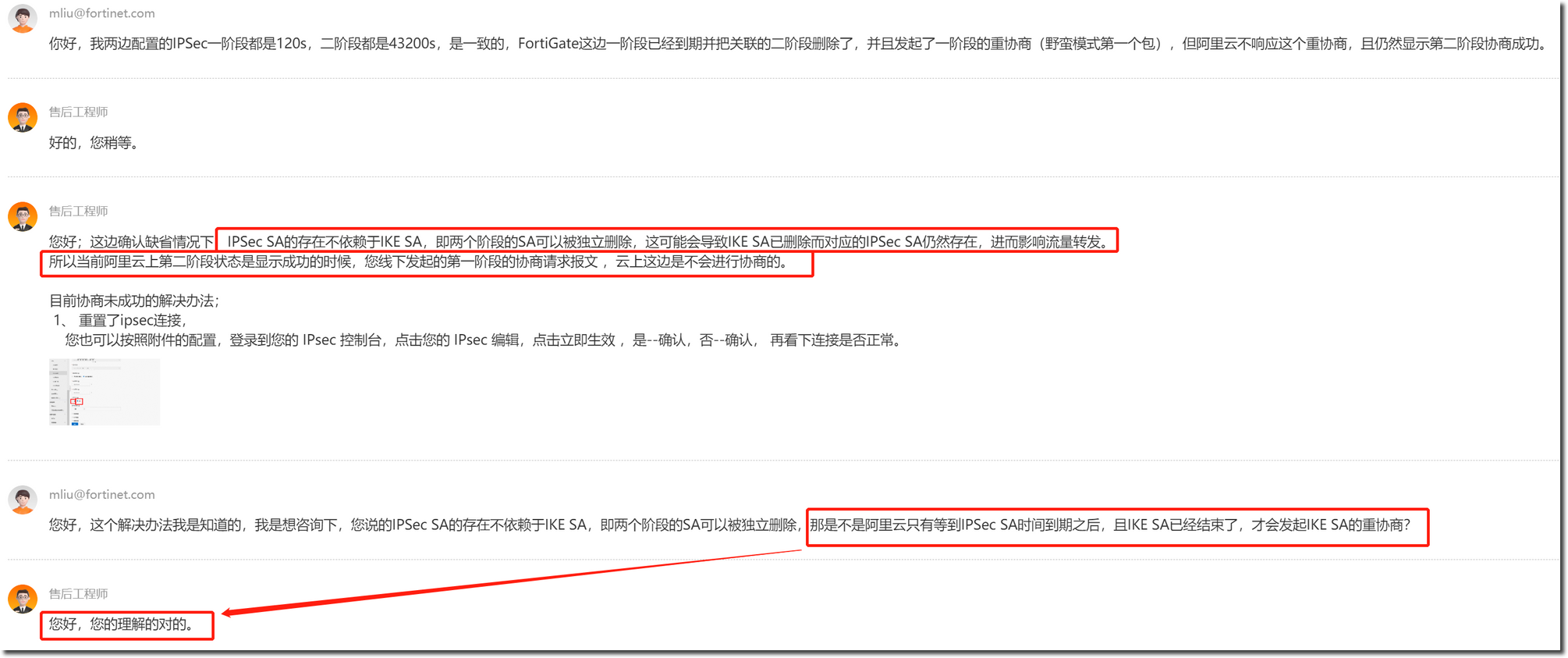

  1. 在阿里云 IPSec 的工作机制中，阿里云 IPSec 一二阶段并没有关联，当阿里云的一阶段到期后，并不会重新发起一阶段的重协商，也不会删除对应的二阶段，而是需要满足一二阶段同时到期后才会发起一阶段的重协商。而对于 FortiGate 来说，只要一阶段的 SA 到期，就会删除二阶段的 SA 连接（FortiGate 作为安全设备，这是正常的操作）。如下图为阿里云工程师对于阿里云 IPSec 协商工作机制的解释。

    image-20230220163919452

  2. 这样就会导致当 FortiGate 为 IPSec 协商的响应方，而阿里云为 IPSec 协商的发起方时，可能会出现一阶段协商到期后，FortiGate 将自己的一阶段和关联的二阶段连接删除，阿里云 IPSec 仅将自己的一阶段删除，保留二阶段直到二阶段倒计时结束，才会重新发起一阶段连接。

  3. 此时 FortiGate 重新发起一阶段协商，阿里云是不响应的。会出现 FortiGate 端 IPSec 连接已经断开，而阿里云端仍然显示连接存在的情况，此时业务是不通的，需要等到阿里云残留的二阶段到期后，才会重新发起协商，如果两端二阶段配置的时间较长，则会中断较长的时间。

4.

  1. 由于阿里云端的 IPSec 协商机制无法配置修改，，在没有 IKE 会话建立的情况下，丢弃对端发来的 IKE 协商包（另外，FortiGate 在 IPSec 连接建立后会删除 IKE 会话，也会丢弃在连接建立后对端发送的 IKE 协商包，避免自己成为响应方）。详情见配置步骤。

配置步骤

配置 FortiGate

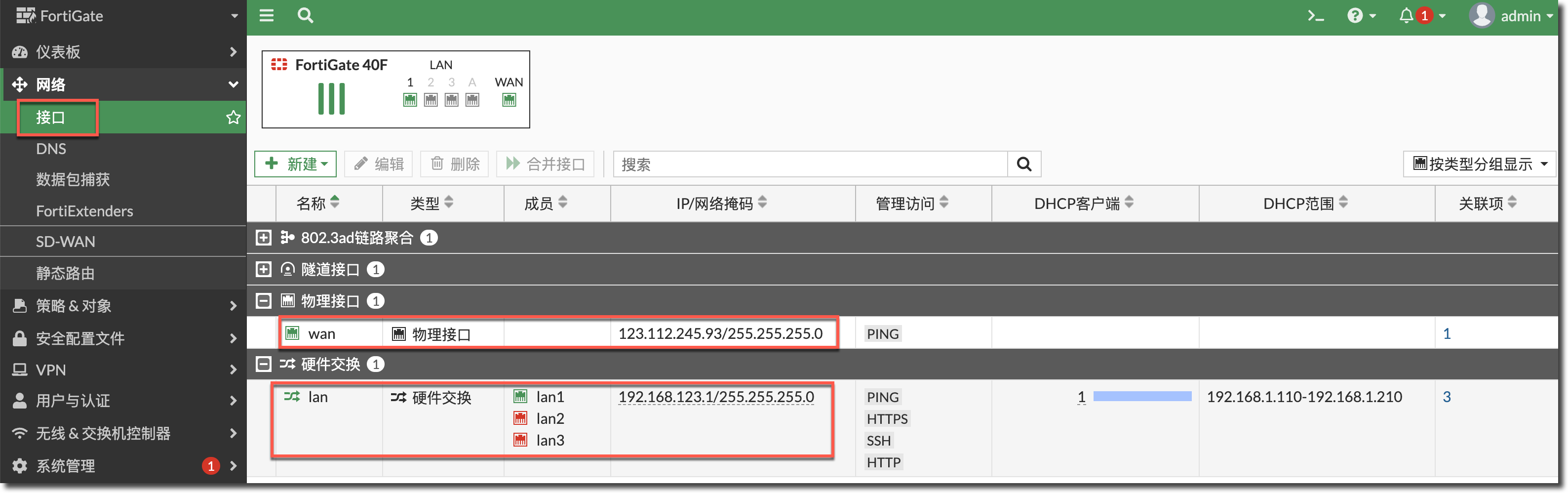

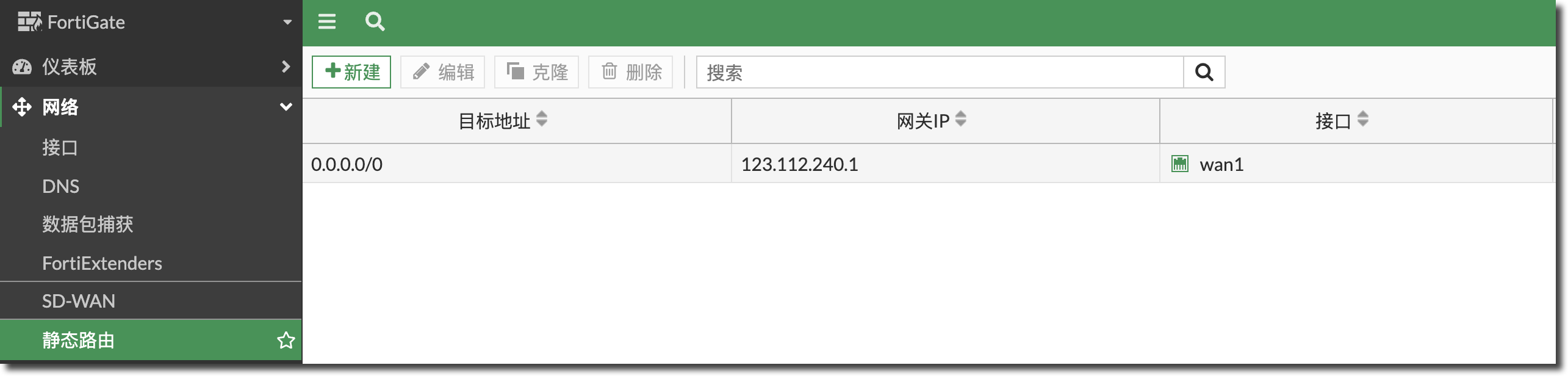

  1. 基本上网配置。

    image-20230213181516623image-20230213152126927

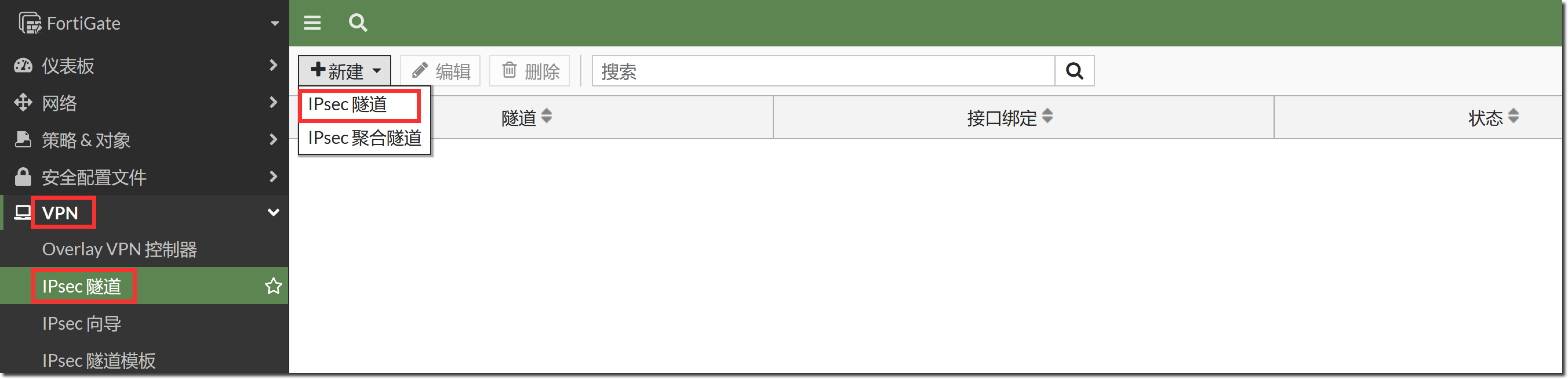

  2. 配置 IPSec VPN，进入 VPN → IPSec 隧道，点击新建 → IPSec 隧道按钮。

    image-20230213152637051

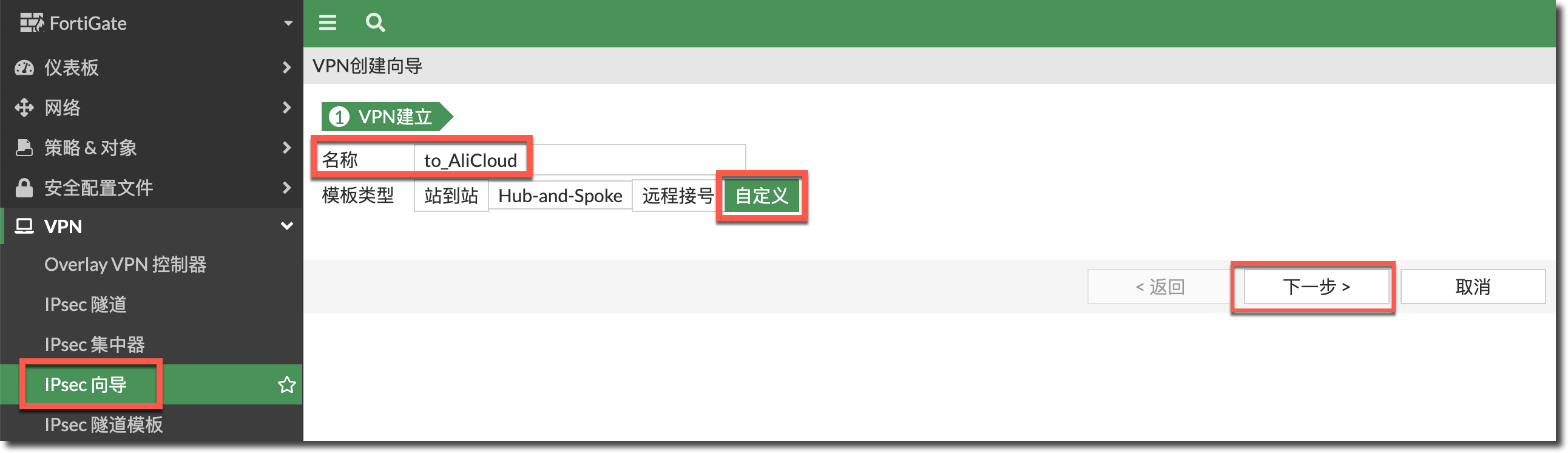

  3. 选择 IPsec VPN 自定义模板进行配置，点击下一步。

    image-20230213153020852

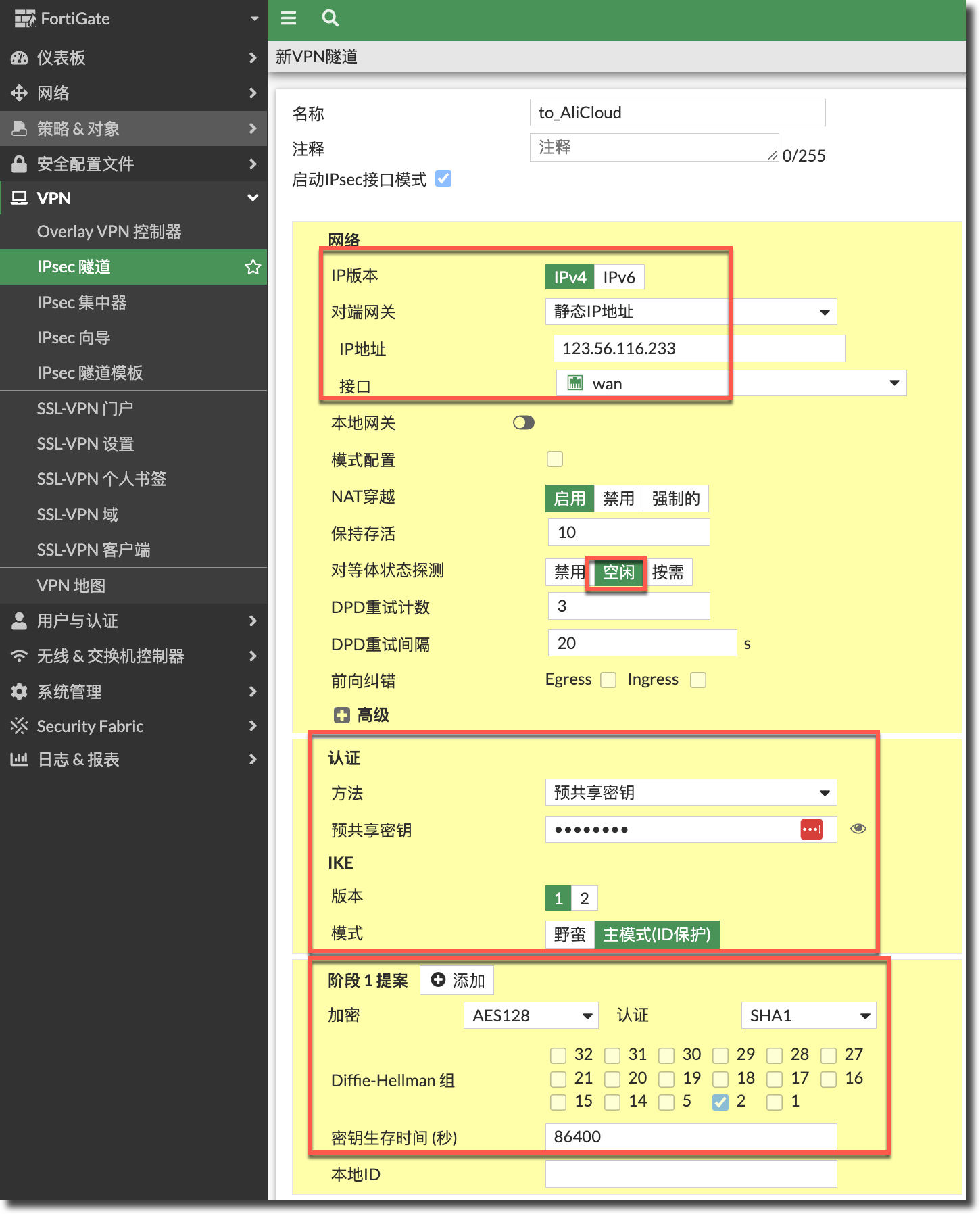

  4. 配置网络、认证、第一阶段。

    重要

    这里的安全提议（阶段 1 提案）建议只保留一组，与阿里云测配置一致，不要选择多个算法组合。

    image-20230213160137906
    config vpn ipsec phase1-interface
    edit "to_AliCloud"
        set interface "wan"
        set peertype any
        set net-device disable
        set proposal aes128-sha1
        set dpd on-idle
        set dhgrp 2
        set remote-gw 123.56.116.233
        set psksecret xxxxxx
    next
end

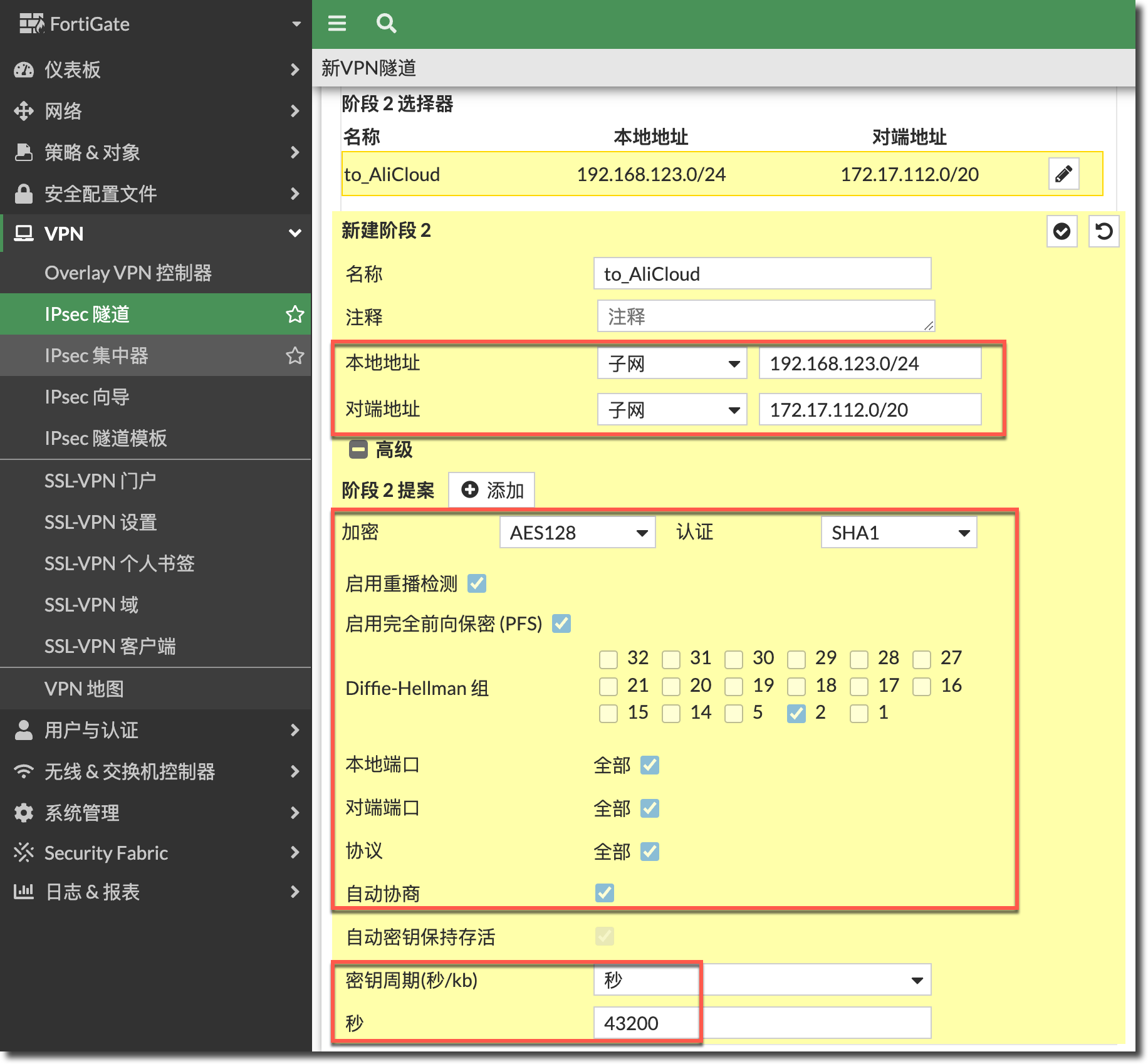

  5. 配置第二阶段。

    重要

    这里的安全提议（阶段 2 提案）建议只保留一组，与阿里云测配置一致，不要选择多个算法组合。

    image-20230213160438891
    config vpn ipsec phase2-interface
    edit "to_AliCloud"
        set phase1name "to_AliCloud"
        set proposal aes128-sha1
        set dhgrp 2
        set auto-negotiate enable
        set src-subnet 192.168.123.0 255.255.255.0
        set dst-subnet 172.17.112.0 255.255.240.0
    next
end

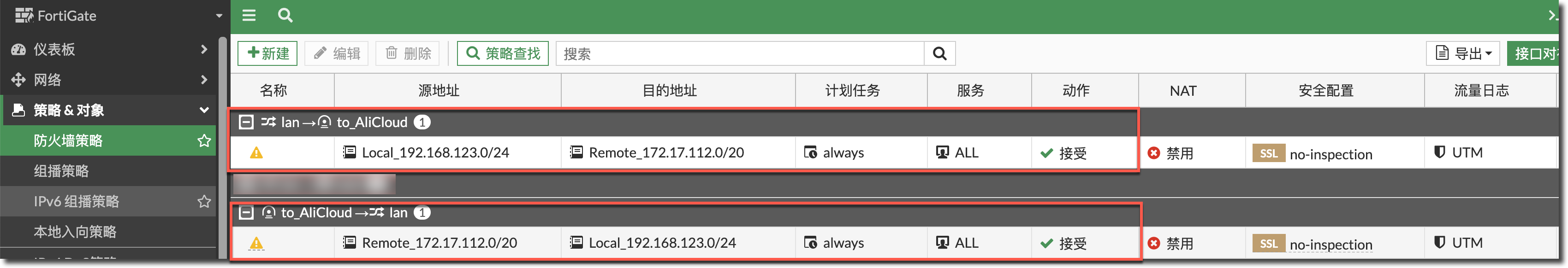

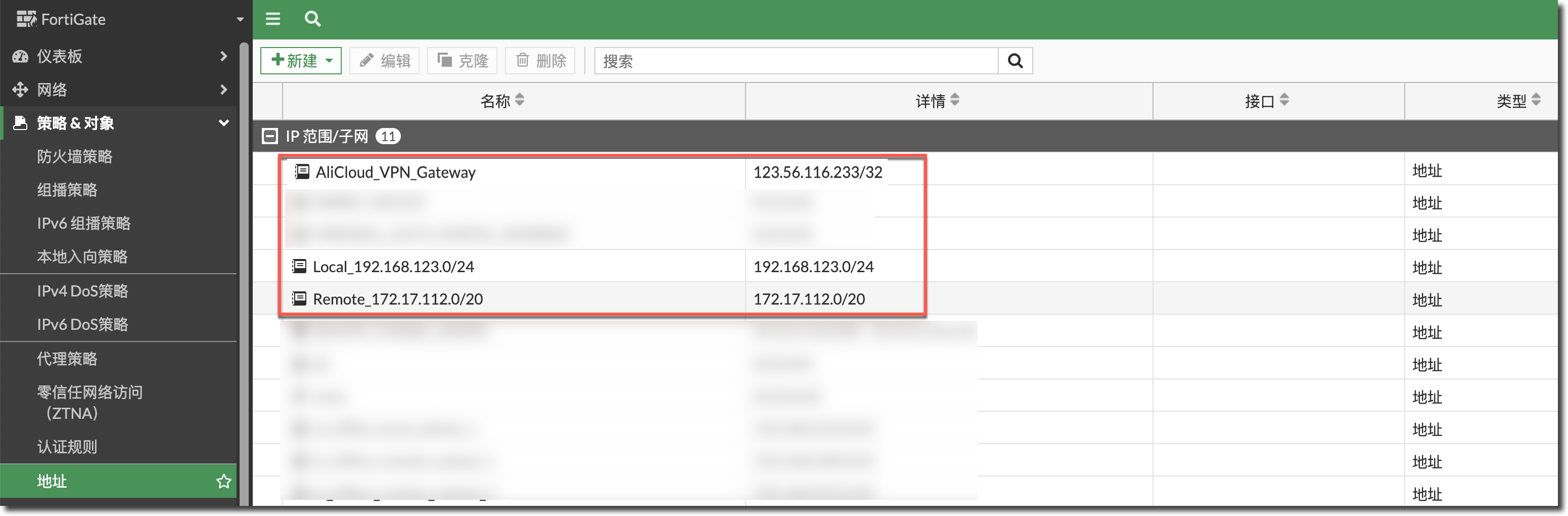

  6. 配置 VPN 相关的网段地址对象、阿里云 VPN 网关地址对象和防火墙策略。

    image-20230213163104952image-20230213161446038
    config firewall address
    edit "Local_192.168.123.0/24"
        set subnet 192.168.123.0 255.255.255.0
    next
    edit "Remote_172.17.112.0/20"
        set subnet 172.17.112.0 255.255.240.0
    next
    edit "AliCloud_VPN_Gateway"
        set subnet 123.56.116.233 255.255.255.255
    next
end

config firewall policy
    edit 4
        set srcintf "lan"
        set dstintf "to_AliCloud"
        set action accept
        set srcaddr "Local_192.168.123.0/24"
        set dstaddr "Remote_172.17.112.0/20"
        set schedule "always"
        set service "ALL"
    next
    edit 5
        set srcintf "to_AliCloud"
        set dstintf "lan"
        set action accept
        set srcaddr "Remote_172.17.112.0/20"
        set dstaddr "Local_192.168.123.0/24"
        set schedule "always"
        set service "ALL"
    next
end

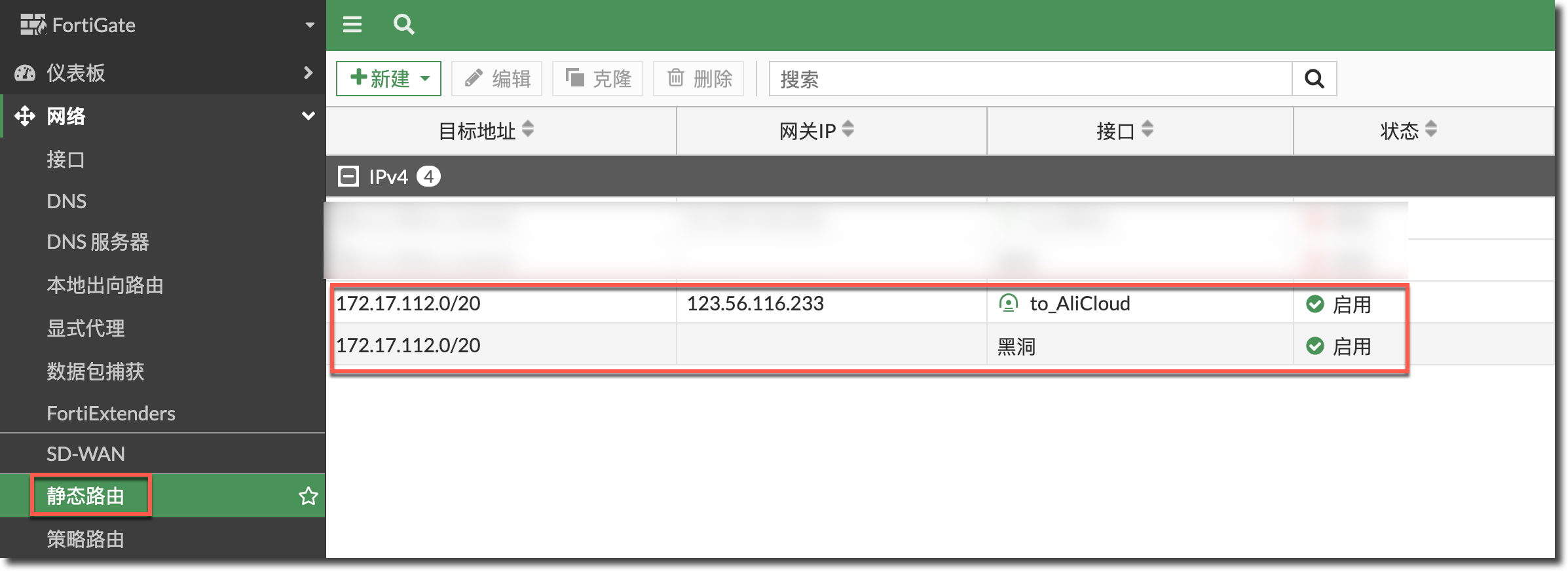

  7. 配置 VPN 业务网段的静态路由。

    image-20230213182955455
    config router static
    edit 3
        set dst 172.17.112.0 255.255.240.0
        set device "to_AliCloud"
    next
    edit 4
        set dst 172.17.112.0 255.255.240.0
        set distance 254
        set blackhole enable
    next
end

8.

重要

此步非常重要，不配置很可能出现与阿里云 IPSec 连接中断后无法重新建立的情况。

config firewall local-in-policy
    edit 1
        set intf "wan"
        set srcaddr "AliCloud_VPN_Gateway"
        set dstaddr "all"
        set service "IKE"
        set schedule "always"
        set action deny
    next
end

配置阿里云 IPSec VPN

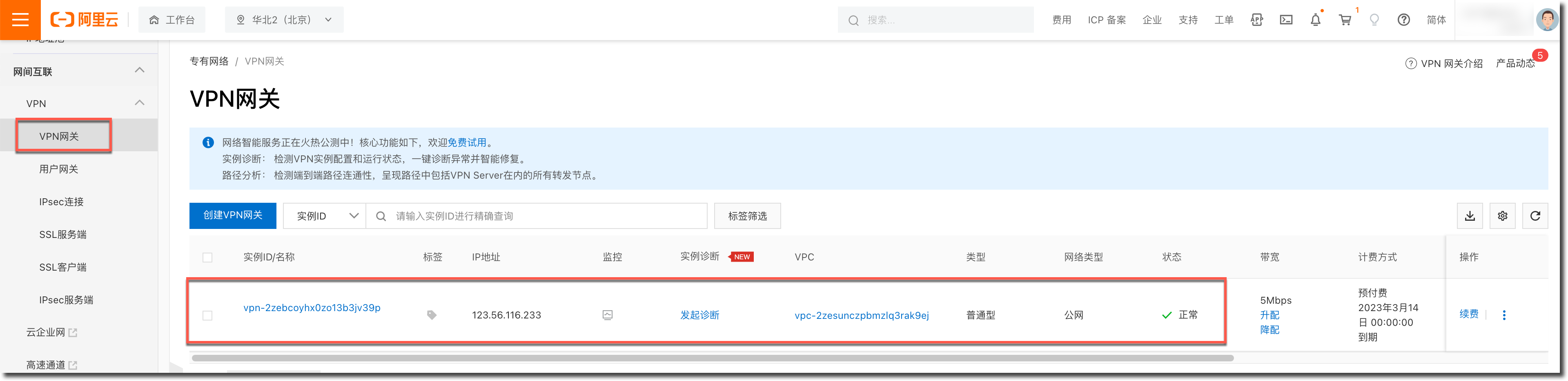

  1. 进入网间互联 → VPN → VPN 网关页面，创建 VPN 网关，注意选择正确的与实例互通的交换机。

    image-20230220163958401

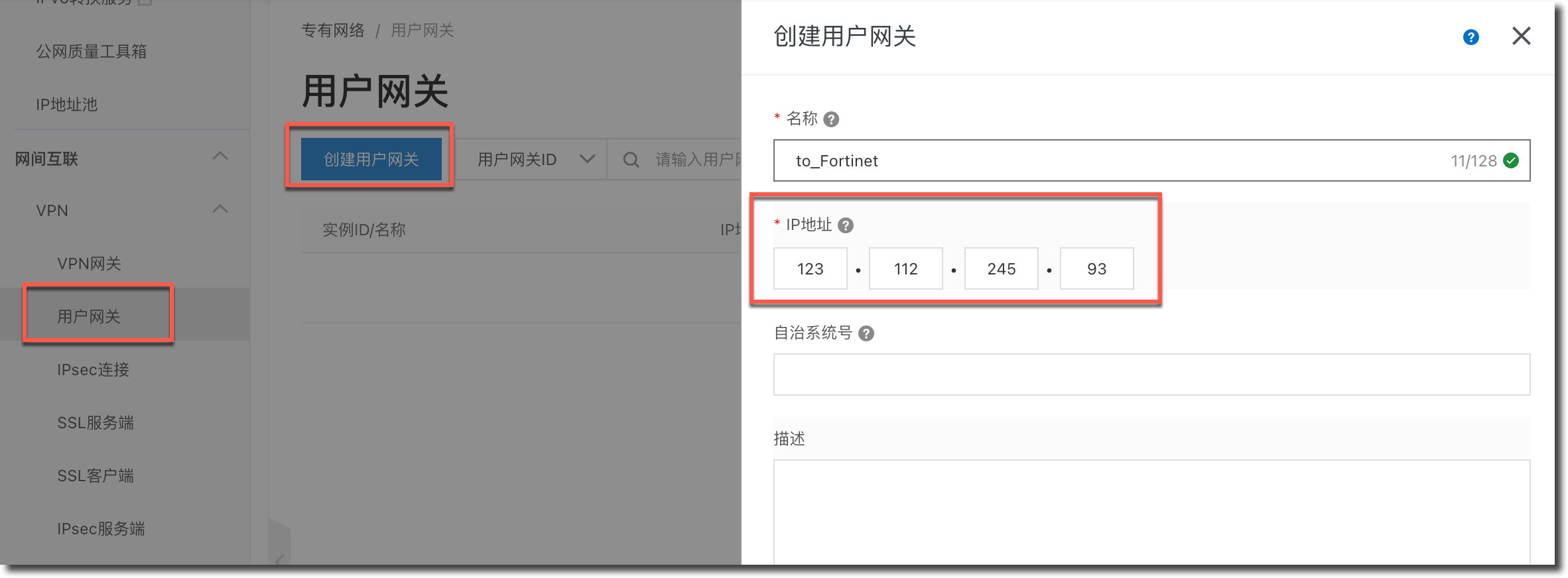

  2. 进入用户网关页面，创建用户网关，即 FortiGate 的公网地址。

    image-20230213175134449

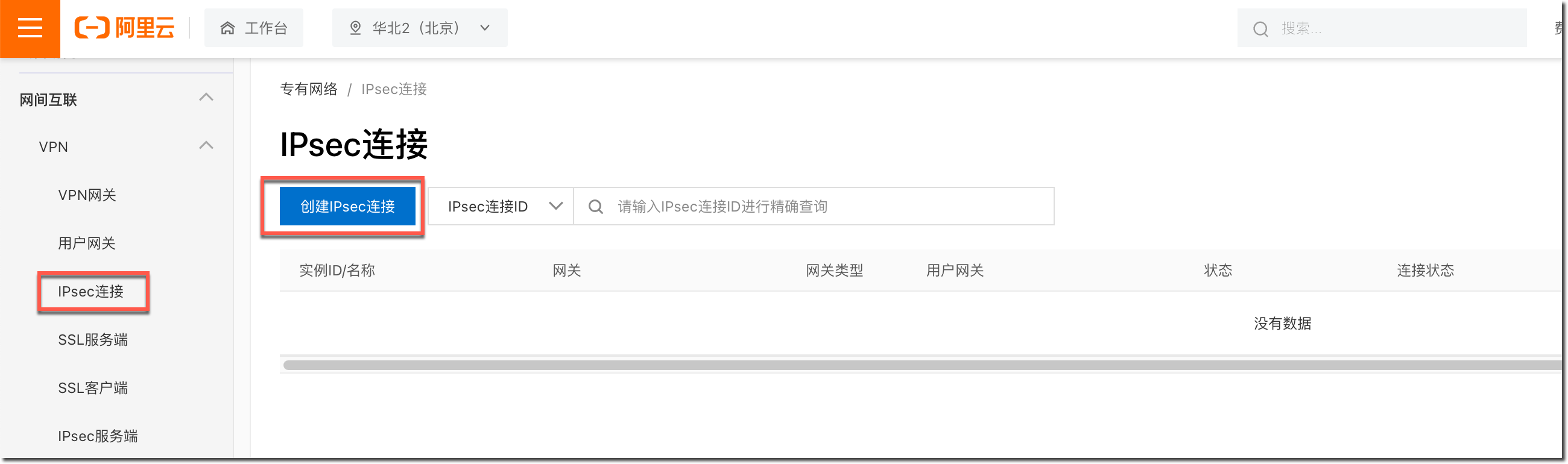

  3. 进入 IPSec 连接页面，创建 IPSec 连接。

    image-20230220163414911

  4. 选择绑定资源为 VPN 网关，分别选择第 2 步和第 3 步创建的 VPN 网关和用户网关，路由模式选择感兴趣流，填写本端和对端的感兴趣流网段，一二阶段算法与重协商时间与 FortiGate 保持一致。

    image-20230213175356423

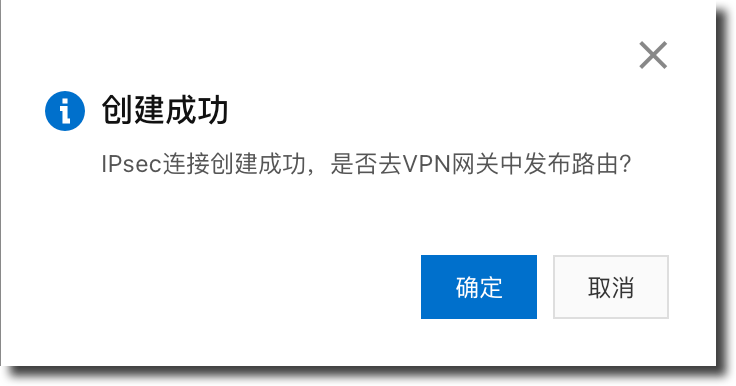

  5. 点击确定按钮，会弹出是否去 VPN 网关中发布路由的提示，选择确定，则会根据感兴趣流自动添加路由到 VPN 网关。

    image-20230213171427356

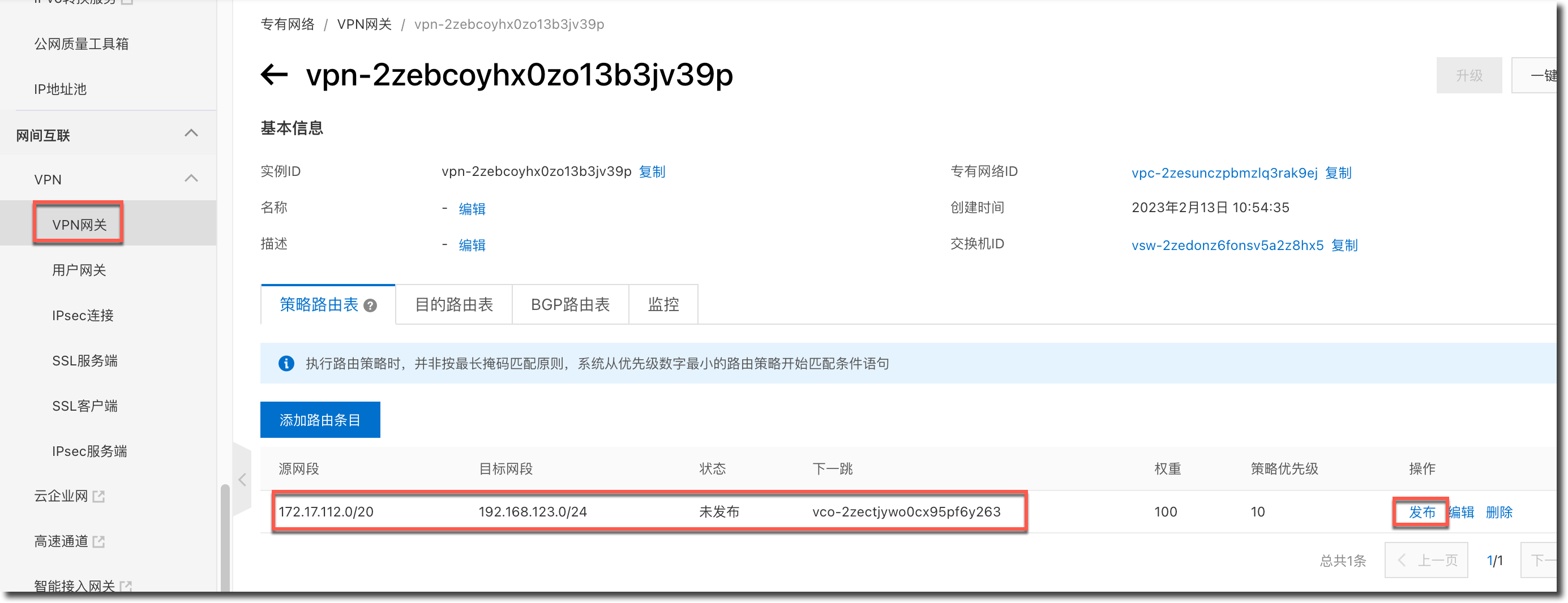

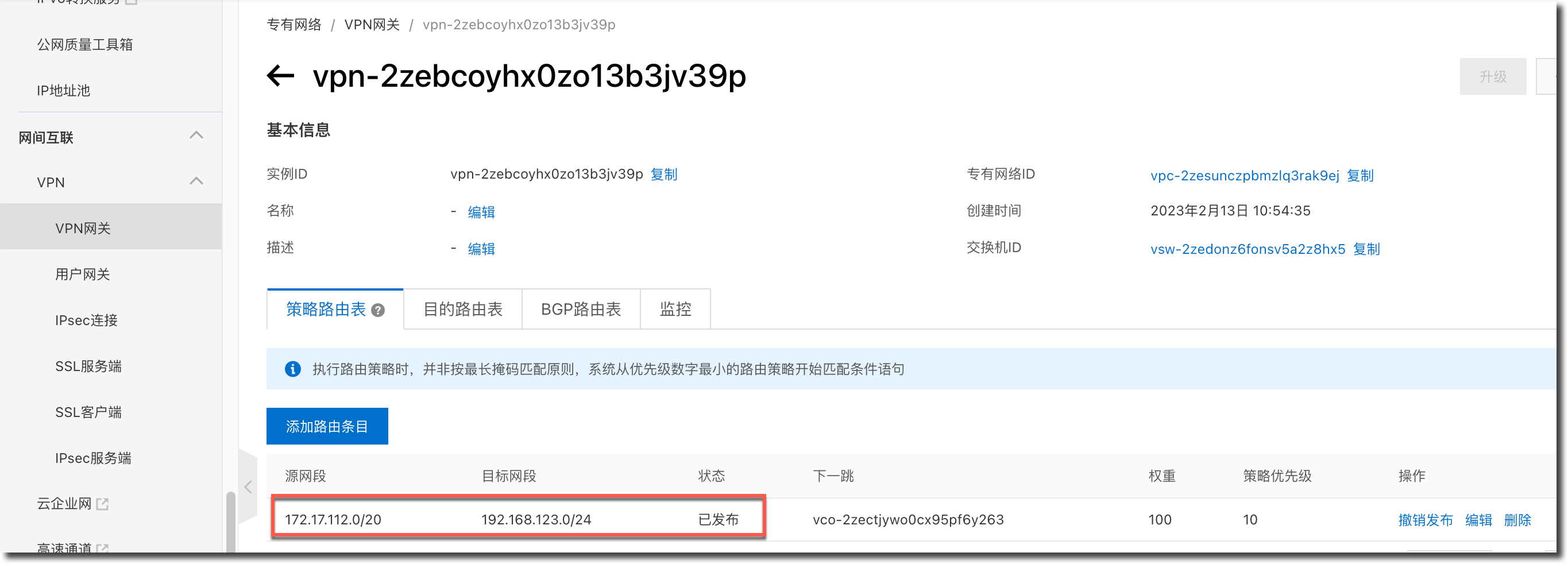

  6. 进入 VPN 网关，编辑第 1 步中创建的 VPN 网关，在下方的策略路由表中可以看到针对 VPN 感兴趣流的策略路由，点击发布按钮发布路由，使其状态变为已发布。

    image-20230213175658922image-20230213175808075

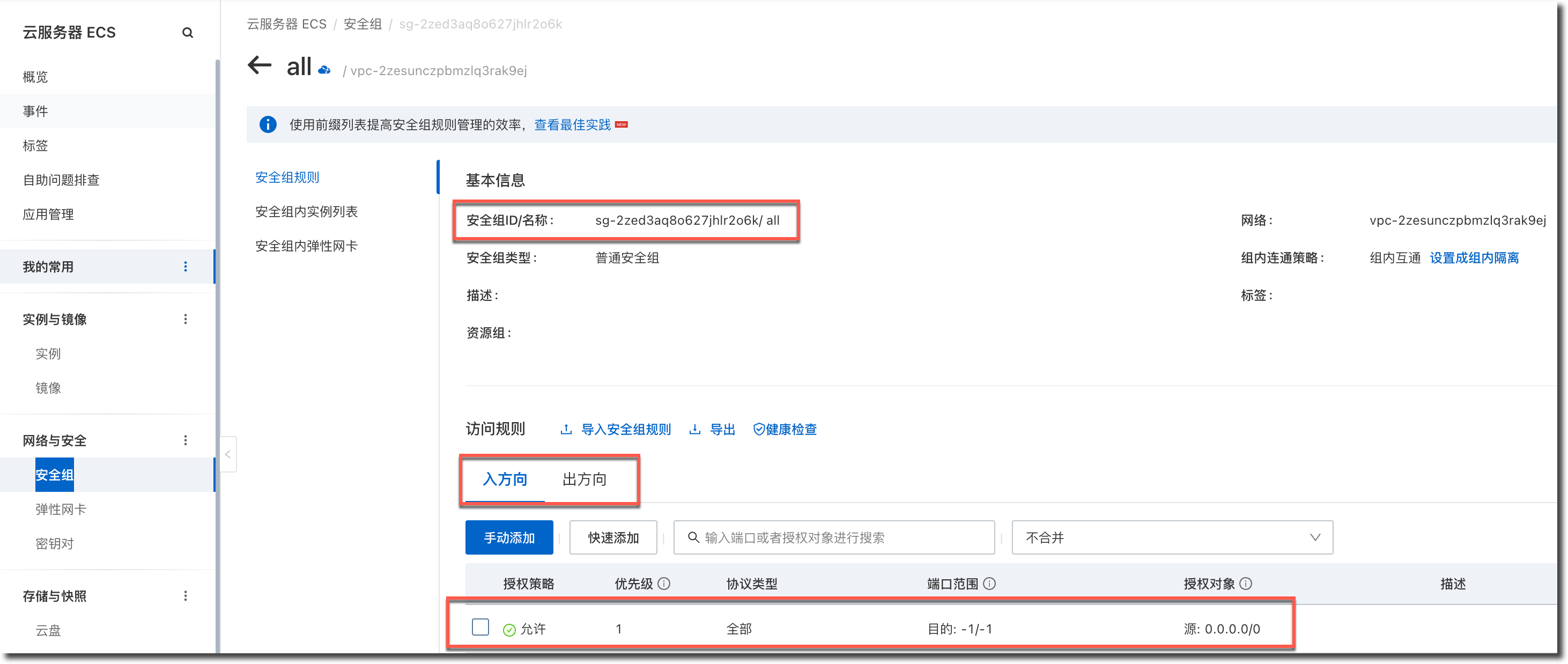

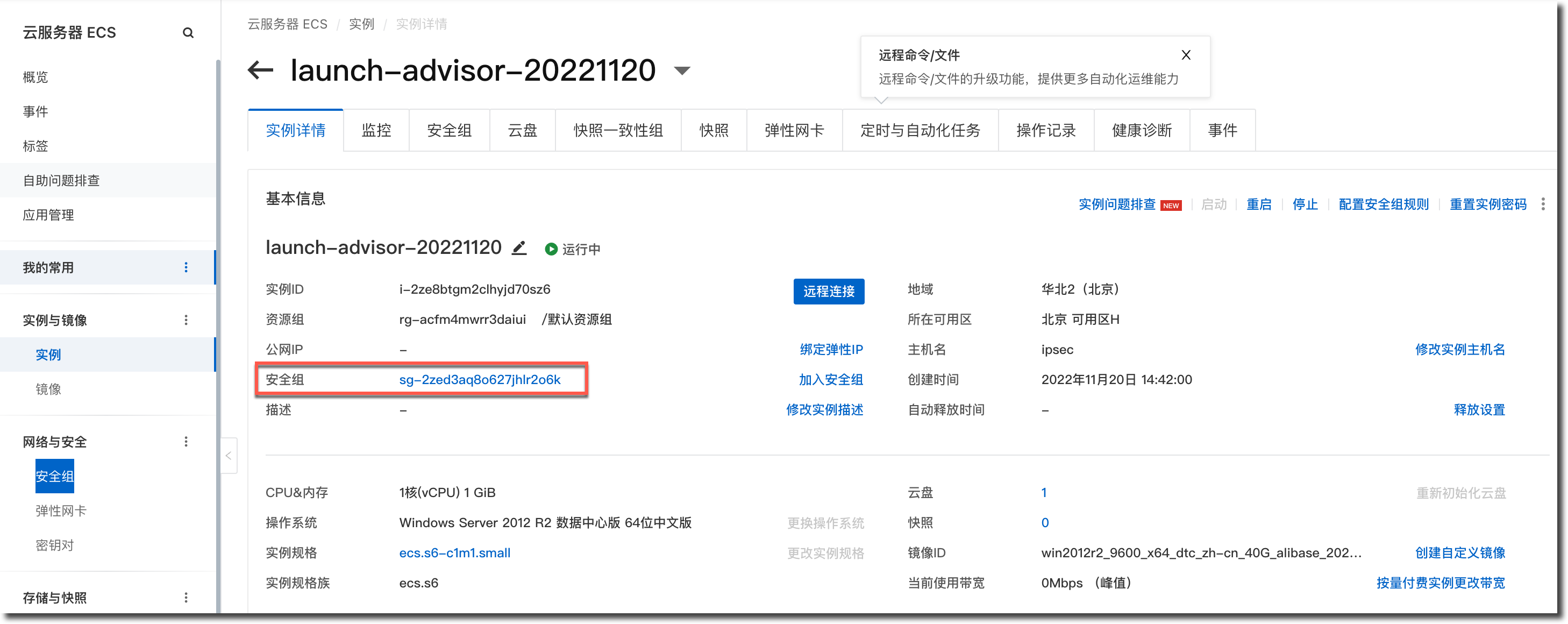

  7. 配置 ECS 实例的安全组，允许出方向和入方向的流量（根据实际需求配置）。

    image-20230213174059490image-20230213174024019

结果验证

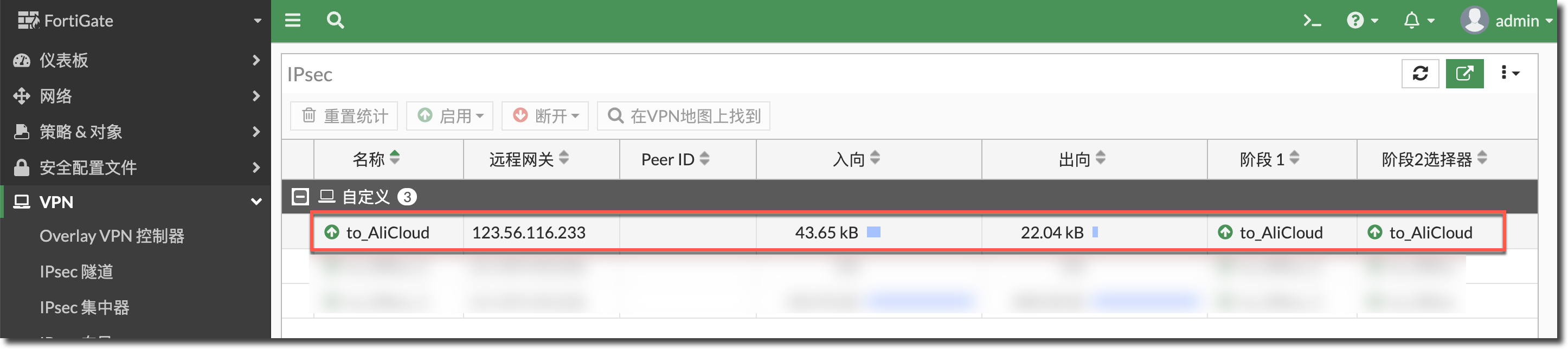

  1. FortiGate 上查看 IPSec 隧道建立，在仪表盘新建 IPSec 监控，可以看到 IPSec 建立成功。

    image-20230213180000738

  2. 查看 FortiGate 的路由表。

    FortiGate # get router info routing-table all
Codes: K - kernel, C - connected, S - static, R - RIP, B - BGP
       O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
       * - candidate default

Routing table for VRF=0
S*      0.0.0.0/0 [10/0] via 123.112.245.1, wan, [1/0]
C       192.168.123.0/24 is directly connected, lan
S       172.17.112.0/20 [10/0] via to_AliCloud tunnel 123.56.116.233, [1/0]
C       123.112.245.0/24 is directly connected, wan

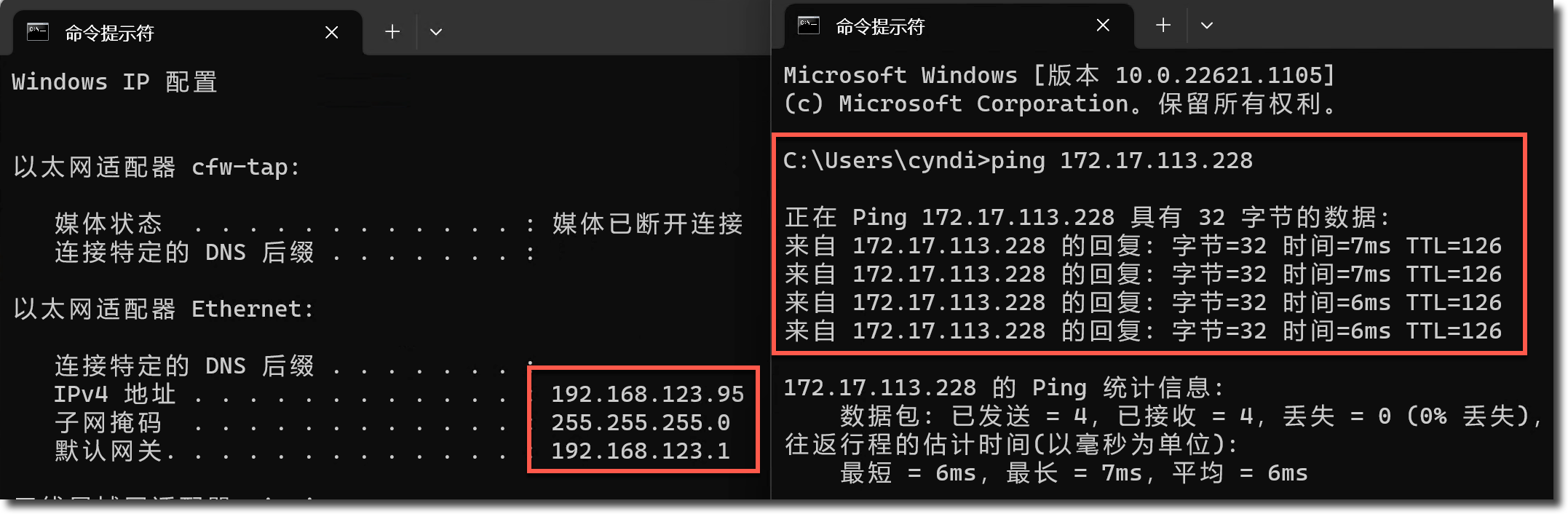

  3. FortiGate 侧 PC 业务测试。

    image-20230214094040408

  4. FortiGate 查看隧道建立状态，可以看到，FortiGate 成为了 initiator，这是正确的状态，如果成为 responder，则会出现注意事项中提到的问题（配置 Local-in Policy 就是为了防止 FortiGate 成为 responder）。

    FortiGate # diagnose vpn ike gateway list name to_AliCloud

vd: root/0
name: to_AliCloud
version: 1
interface: wan 5
addr: 123.112.245.93:500 -> 123.56.116.233:500
tun_id: 123.56.116.233/::123.56.116.233
remote_location: 0.0.0.0
network-id: 0
created: 9s ago
nat: me peer
IKE SA: created 1/1  established 1/1  time 40/40/40 ms
IPsec SA: created 1/1  established 1/1  time 70/70/70 ms

  id/spi: 1544 dd588fcaa7cdae73/f47afb7c48f8e129
  direction: initiator
  status: established 9-9s ago = 40ms
  proposal: aes128-sha1
  key: b12f333e43d7d263-03a98c2d39015ba5
  lifetime/rekey: 86400/86090
  DPD sent/recv: 00000000/00000000

FortiGate # diagnose vpn tunnel list name to_AliCloud
list ipsec tunnel by names in vd 0
------------------------------------------------------
name=to_AliCloud ver=1 serial=18 123.112.245.93:500->123.56.116.233:500 tun_id=123.56.116.233 tun_id6=::123.56.116.233 dst_mtu=1500 dpd-link=on weight=1
bound_if=5 lgwy=static/1 tun=intf mode=auto/1 encap=none/552 options[0228]=npu frag-rfc  run_state=0 role=primary accept_traffic=1 overlay_id=0

proxyid_num=1 child_num=0 refcnt=6 ilast=7 olast=1 ad=/0
stat: rxp=116 txp=129 rxb=16390 txb=9310
dpd: mode=on-idle on=1 idle=20000ms retry=3 count=0 seqno=5
natt: mode=keepalive draft=32 interval=10 remote_port=500
proxyid=to_AliCloud proto=0 sa=1 ref=3 serial=1 auto-negotiate
  src: 0:192.168.123.0-192.168.123.255:0
  dst: 0:172.17.112.0-172.17.127.255:0
  SA:  ref=6 options=18227 type=00 soft=0 mtu=1422 expire=42774/0B replaywin=2048
       seqno=80 esn=0 replaywin_lastseq=00000073 qat=0 rekey=0 hash_search_len=1
  life: type=01 bytes=0/0 timeout=42902/43200
  dec: spi=688c1754 esp=aes key=16 2d9485697de2a31671bffbd55a97d91d
       ah=sha1 key=20 ccd0cdfea070180dabba59888f50d6470aaef88d
  enc: spi=4cba32a0 esp=aes key=16 495332b764e20e44523f5de593c14806
       ah=sha1 key=20 a3880ddf07c940ccc18ec827d0f1329094389c16
  dec:pkts/bytes=117/16450, enc:pkts/bytes=131/9566
  npu_flag=03 npu_rgwy=123.56.116.233 npu_lgwy=192.168.123.175 npu_selid=19 dec_npuid=1 enc_npuid=1
run_tally=0

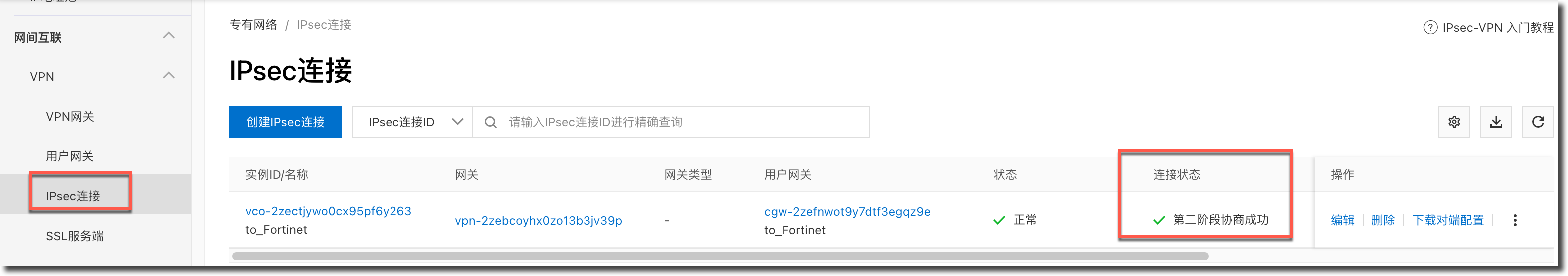

  5. 阿里云侧查看 IPSec 隧道建立状态，可以看到第二阶段已经建立成功。

    image-20230213180916102

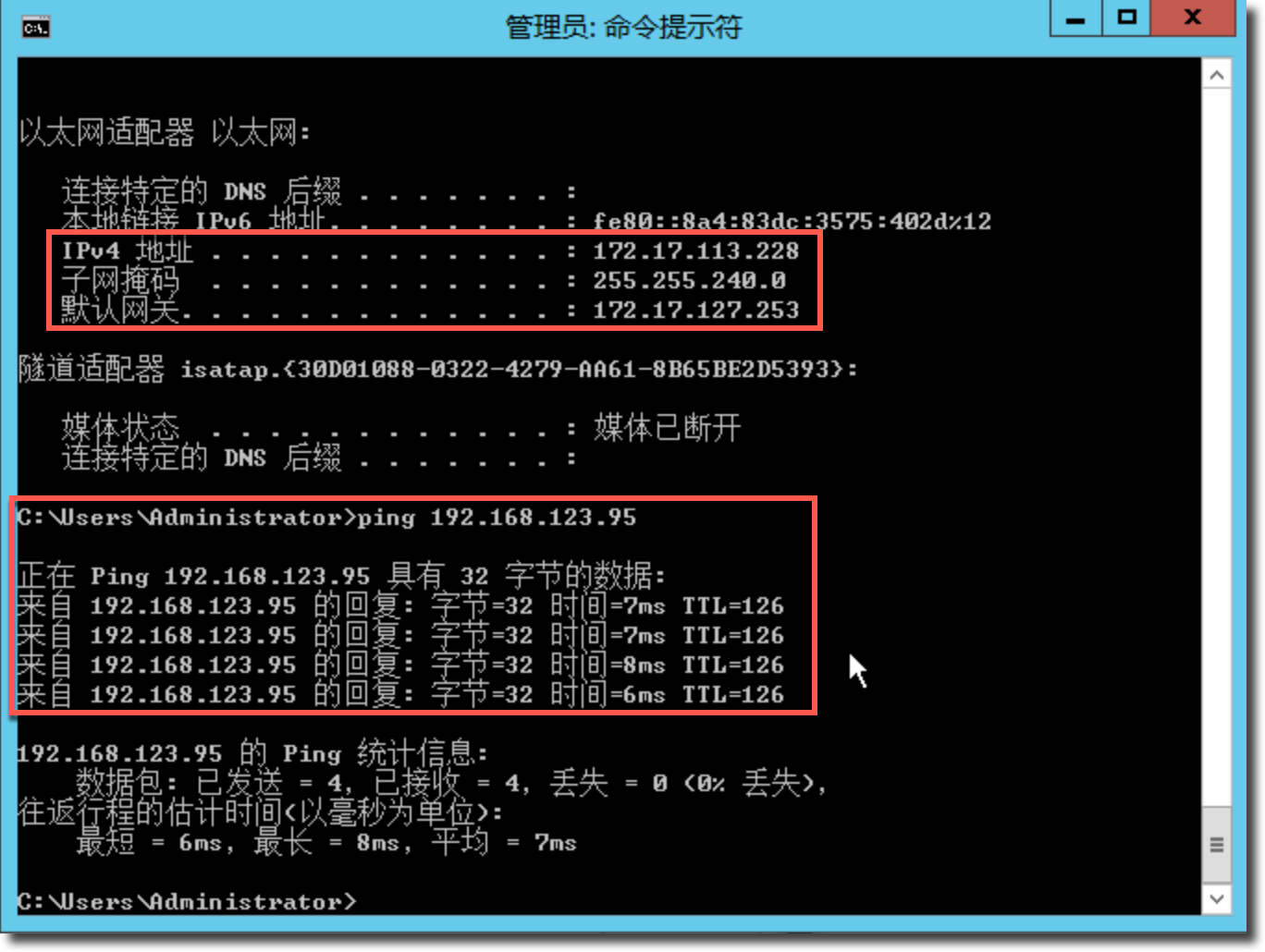

  6. 阿里云侧 ECS 实例业务测试。

    image-20230214095032205

  7. FortiGate 侧抓包查看。

    FortiGate # dia sni pa any "host 172.17.113.228 or host 123.56.116.223" 4
Using Original Sniffing Mode
interfaces=[any]
filters=[host 172.17.113.228 or host 123.56.116.223]
2.729115 to_AliCloud out 192.168.123.95 -> 172.17.113.228: icmp: echo request
2.729136 wan out 123.112.245.93 -> 123.56.116.223: ESP(spi=0x4cba32a0,seq=0x7a)
2.730083 wan in 123.56.116.223 -> 123.112.245.93: ESP(spi=0x688c1754,seq=0x74)
2.730098 to_AliCloud in 172.17.113.228 -> 192.168.123.95: icmp: echo reply
3.729410 to_AliCloud out 192.168.123.95 -> 172.17.113.228: icmp: echo request
3.729430 wan out 123.112.245.93 -> 123.56.116.223: ESP(spi=0x4cba32a0,seq=0x7b)
3.730364 wan in 123.56.116.223 -> 123.112.245.93: ESP(spi=0x688c1754,seq=0x75)
3.730382 to_AliCloud in 172.17.113.228 -> 192.168.123.95: icmp: echo reply
4.729580 to_AliCloud out 192.168.123.95 -> 172.17.113.228: icmp: echo request
4.729600 wan out 123.112.245.93 -> 123.56.116.223: ESP(spi=0x4cba32a0,seq=0x7c)
4.730377 wan in 123.56.116.223 -> 123.112.245.93: ESP(spi=0x688c1754,seq=0x76)
4.730397 to_AliCloud in 172.17.113.228 -> 192.168.123.95: icmp: echo reply
5.729921 to_AliCloud out 192.168.123.95 -> 172.17.113.228: icmp: echo request
5.729941 wan out 123.112.245.93 -> 123.56.116.223: ESP(spi=0x4cba32a0,seq=0x7d)
5.731016 wan in 123.56.116.223 -> 123.112.245.93: ESP(spi=0x688c1754,seq=0x77)
5.731031 to_AliCloud in 172.17.113.228 -> 192.168.123.95: icmp: echo reply
6.730170 to_AliCloud out 192.168.123.95 -> 172.17.113.228: icmp: echo request
6.730191 wan out 123.112.245.93 -> 123.56.116.223: ESP(spi=0x4cba32a0,seq=0x7e)
6.731200 wan in 123.56.116.223 -> 123.112.245.93: ESP(spi=0x688c1754,seq=0x78)
6.731219 to_AliCloud in 172.17.113.228 -> 192.168.123.95: icmp: echo reply

其他说明

  1. 请注意与阿里云建立 IPSec VPN 时，如果 FortiGate 位于 NAT 后（接口为私网地址），则需要在 FortiGate 的 IPSec 一阶段中指定 Local-id，id 类型为 address，地址为 FortiGateNAT 后的公网地址。

    config vpn ipsec phase1-interface
		edit to_AliCloud
				set localid-type address
				set localid 123.112.245.93    //此处填写NAT后的公网地址
    next
end

  2. 如果要使用 IKEv2，只需要将两端一阶段配置中的 IKE 版本修改为 IKEv2 即可，同样的，需要保证两端的安全算法一致。

  3. 关于 sniffer 抓 VPN 业务和 ESP 的包：

    • 抓取 IPsec VPN 的 IKE 协商包：

      diagnose sniffer packet any "host 101.1.1.1 and (port 500 or port 4500)" 4

    • 抓取 IPsec VPN 的 ESP 加密数据包：

      diagnose sniffer packet any "host 101.1.1.1 and esp" 4

    • 抓取 IPsec VPN 的明文业务数据包：

      diagnose sniffer packet any "host 172.17.113.228 and icmp" 4

    • 注意：由于硬件设备存在 IPsec VPN 芯片加速，因此可能数据包会抓不完全，主要指“ESP 数据和明文业务数据”抓不全，因此有时候需要将 VPN 隧道的 NP 加速关闭（VPN 流量较大的情况下谨慎开启）：

      FortiGate # config vpn ipsec phase1-interface
FortiGate (phase1-interface) # edit to_AliCloud
FortiGate (to_AliCloud) # set npu-offload disable
FortiGate (to_AliCloud) # end
