接口摸式

网络需求

通过 IPsec VPN（接口模式）将 2 个局域网连接起来，实现 192.168.0.0/24 与 192.168.1.0/24 两个网段的通信。

网络拓扑

image-20240102113949000

配置步骤

IPSec 配置

以 FGT - BJ 配置步骤为例，FGT - SH 同理。

1.基本配置

配置接口 IP 和路由

image-20221208113336372

image-20221208113353399

2.配置 IPSEC VPN

选择“VPN”-->“IPsec 隧道”，点击“新建”，选择“IPsec 隧道”。

image-20221211171718818

根据“VPN 创建向导”进行 VPN 模板配置，输入名称，拓扑中没有 NAT，这里选择“站点之间没有 NAT”，并点击下一步。

image-20221208113726985

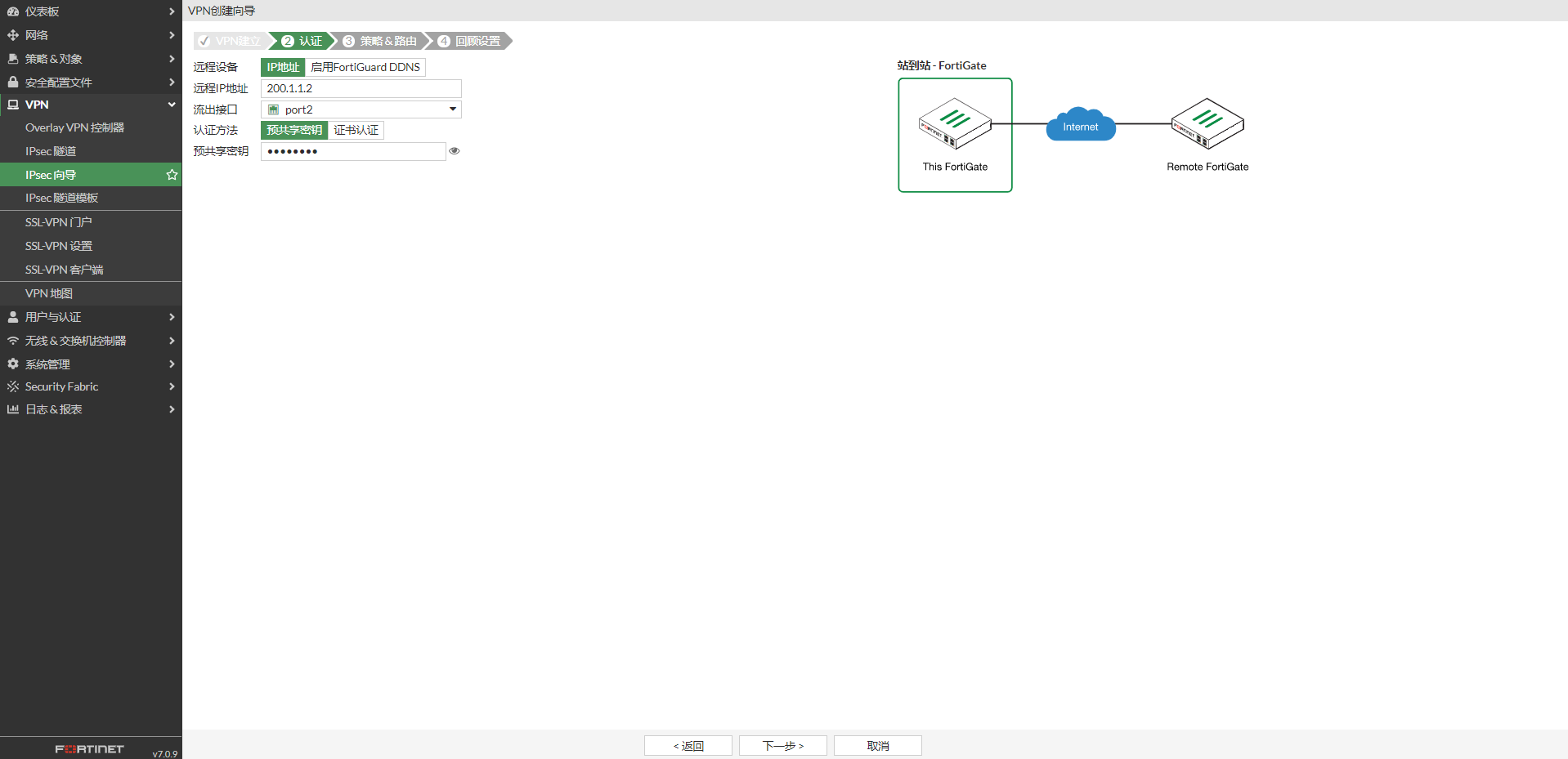

输入对端设备的 IP 地址（流出接口会根据路由自动选择），以及预共享秘钥。

image-20221208113934686

选择“本地接口”，即需要被 IPSEC 保护的内网的接口，这里是 port5 接口，本地子网会自动写为该接口的 IP 所在的 IP 网段（如果被保护的是其他网段，可以根据实际网络需求修改），输入“远端子网”，即远端需要被保护的网络。然后点击“下一步”。

image-20221208143233712

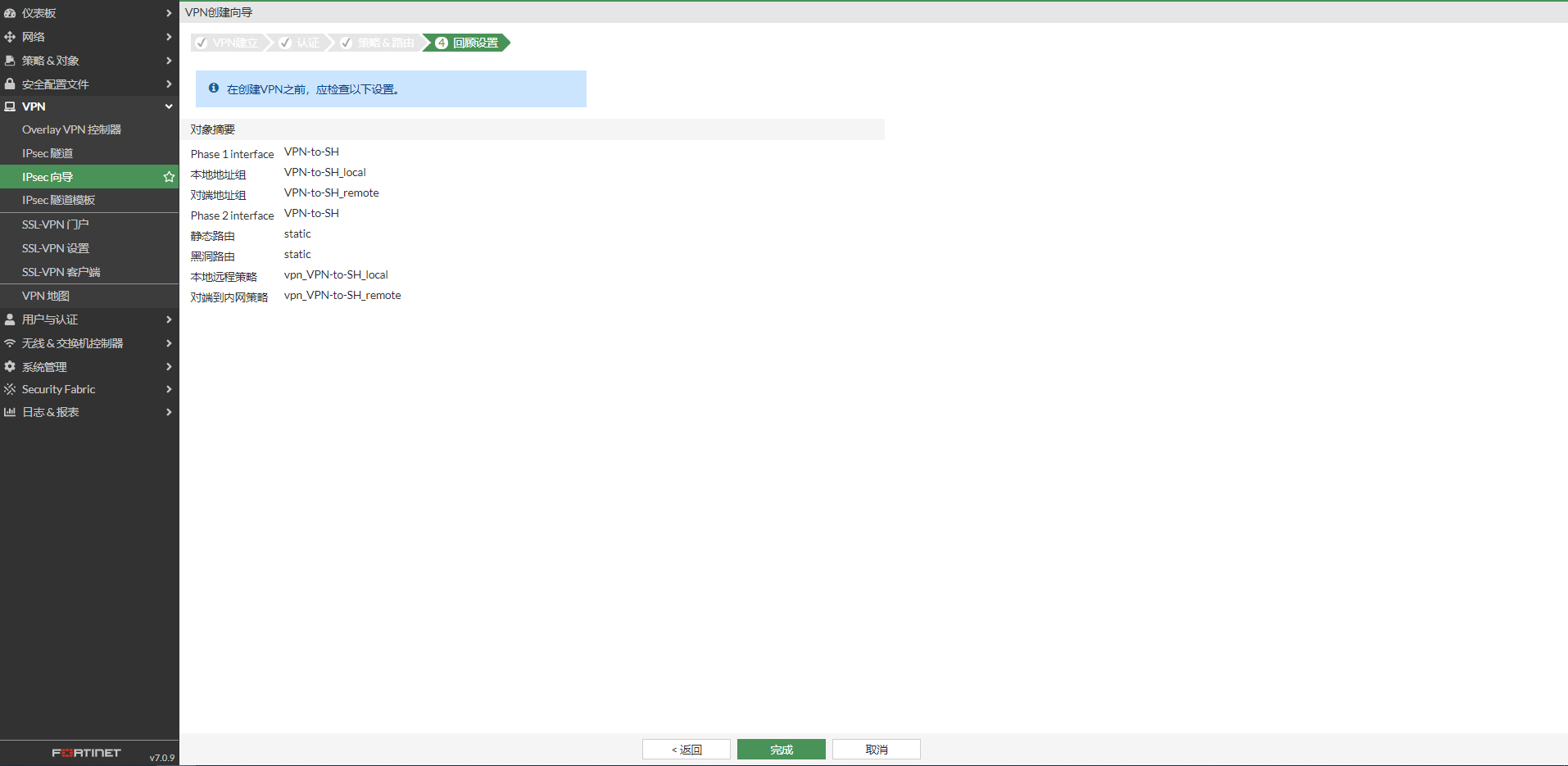

VPN 创建向导提示即将创建的内容，然后点击完成。

image-20221208114705039

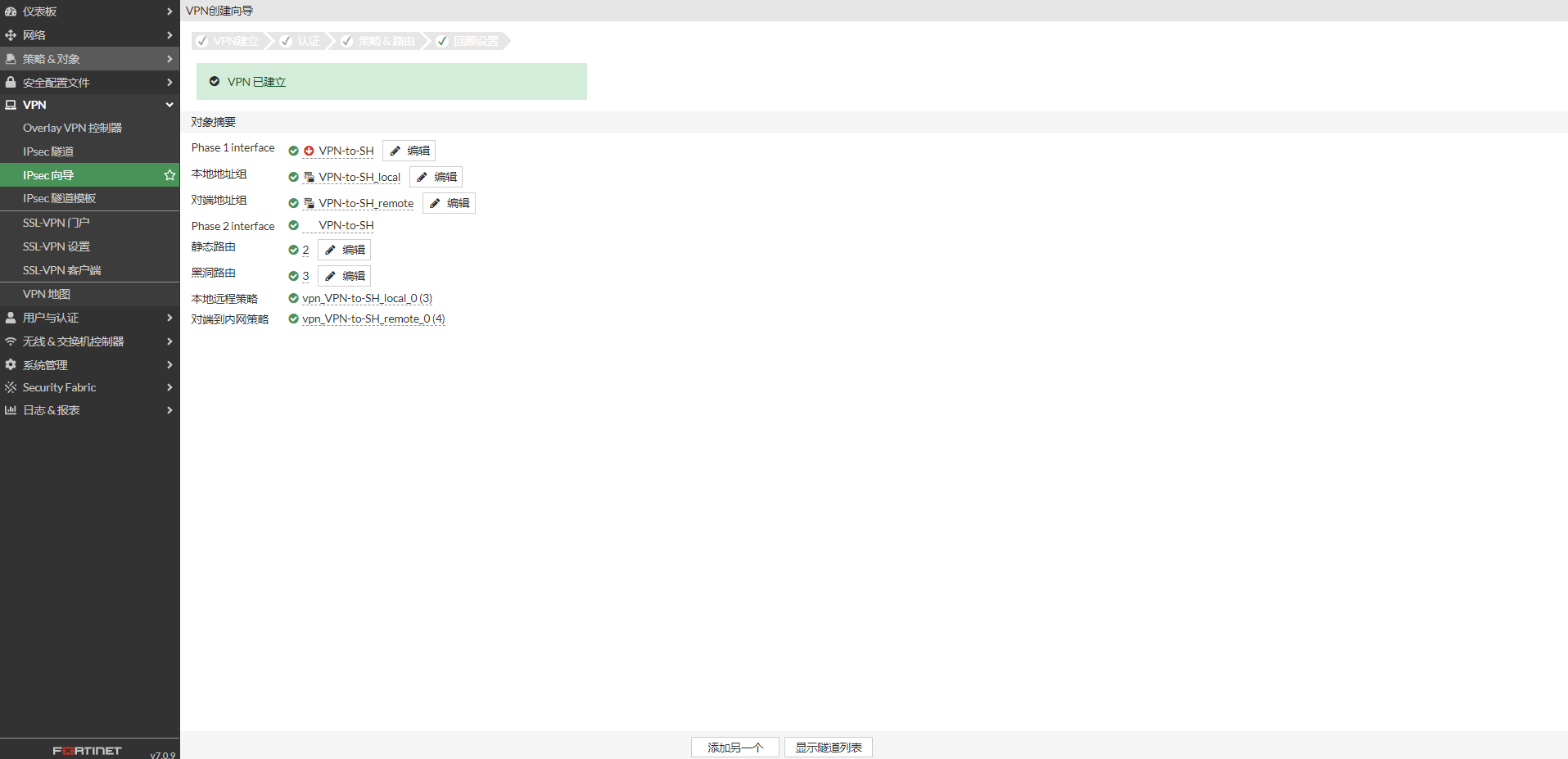

VPN 创建成功。

image-20221208115023789

重要

如果最后完成模板部署的时候报错，那么需要注意，不要有旧的配置存在，比如相关 VPN 的策略、VPN 的路由、VPN 的 IP 地址对象，因为会冲突，所以需要把这些内容删除干净才可以顺利的部署向导模板，一般第一次部署不会遇到报错。

查看 IPSEC 向导创建的配置

通过“VPN 创建向导”可以很方便的配置 VPN，但我们需要知道向导具体做了哪些配置。

  1. 创建地址对象和地址对象组

    image-20221208143145597

  2. 创建 IPSEC 隧道

    image-20221208115357285

    对应的命令行如下：

    config vpn ipsec phase1-interface
    edit "VPN-to-SH"
        set interface "port2"
        set peertype any
        set net-device disable
        set proposal aes128-sha256 aes256-sha256 aes128-sha1 aes256-sha1
        set comments "VPN: VPN-to-SH (Created by VPN wizard)"
        set wizard-type static-fortigate
        set remote-gw 200.1.1.2
        set psksecret ENC feA2LOY0w7mUVHbFI06AZkRjLX80Di1eIIk+FiRIezwPpWU/5oSuf/2LUOIRtrDxOIoyTN+kj5TYADnJOL/K6zQ82ektaS146SvvvZQ9umHQTJJSW7HtDfDqic1tZAImYJ+APdWC090tUIyc3z5qgcarmPUALfbDSZkmpzY6AtSLMJGHcGVkY4rVTl0GPNekUB/gUg==
    next
end
config vpn ipsec phase2-interface
    edit "VPN-to-SH"
        set phase1name "VPN-to-SH"
        set proposal aes128-sha1 aes256-sha1 aes128-sha256 aes256-sha256 aes128gcm aes256gcm chacha20poly1305
        set comments "VPN: VPN-to-SH (Created by VPN wizard)"
        set src-addr-type name
        set dst-addr-type name
        set src-name "VPN-to-SH_local"
        set dst-name "VPN-to-SH_remote"
    next
end

  3. 创建路由

    这里到对端的子网创建了两条路由：一条下一跳是 VPN-to-SH 接口的路由，一条黑洞路由。

    重要

    IPsec VPN 隧道的路由下一跳只是一个隧道 ID 标识，并不是真正的路由下一跳 IP，这和我们普通的路由下一跳不同，如这里的 200.1.1.2 是隧道的 ID。

    黑洞路由的目的：VPN 有时候会因为各种原因重新连接，比如互联网不稳定，PPPOE 重新连接更换公网 IP 地址等，VPN tunnel 此时会出现短暂的 DOWN，而去往对方的 VPN 业务网段的路由也会短暂消失，此时 VPN 的业务流量会因为查询到了默认路由而走向了 port2（Internet），从而产生了不期望的会话，此时即便 VPN tunnel 再次 UP，VPN 业务网段的路由再次恢复，业务流量会匹配不期望的会话而走向 port2，从而引起该业务异常。因此有了这条黑洞路由就不会产生这条不期望的会话。

    image-20221208123626795

  4. 创建策略

    image-20221208125554755

修改 IPSEC VPN 配置

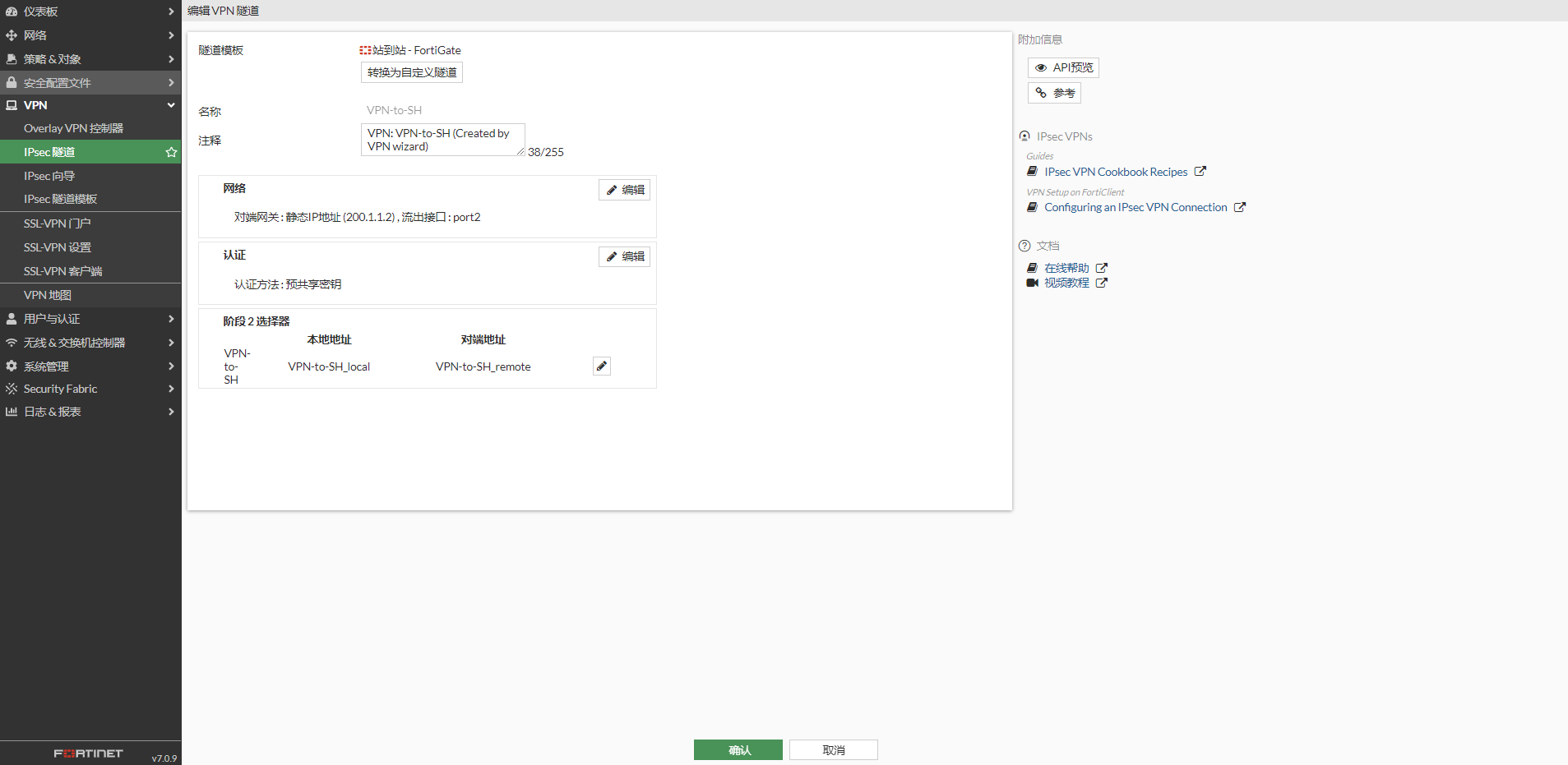

编辑 VPN 隧道如下图

image-20221208135825310

通过点击“转换为自定义隧道”可以在 GUI 界面设置的更多，是否需要修改可以根据实际网络需求决定。

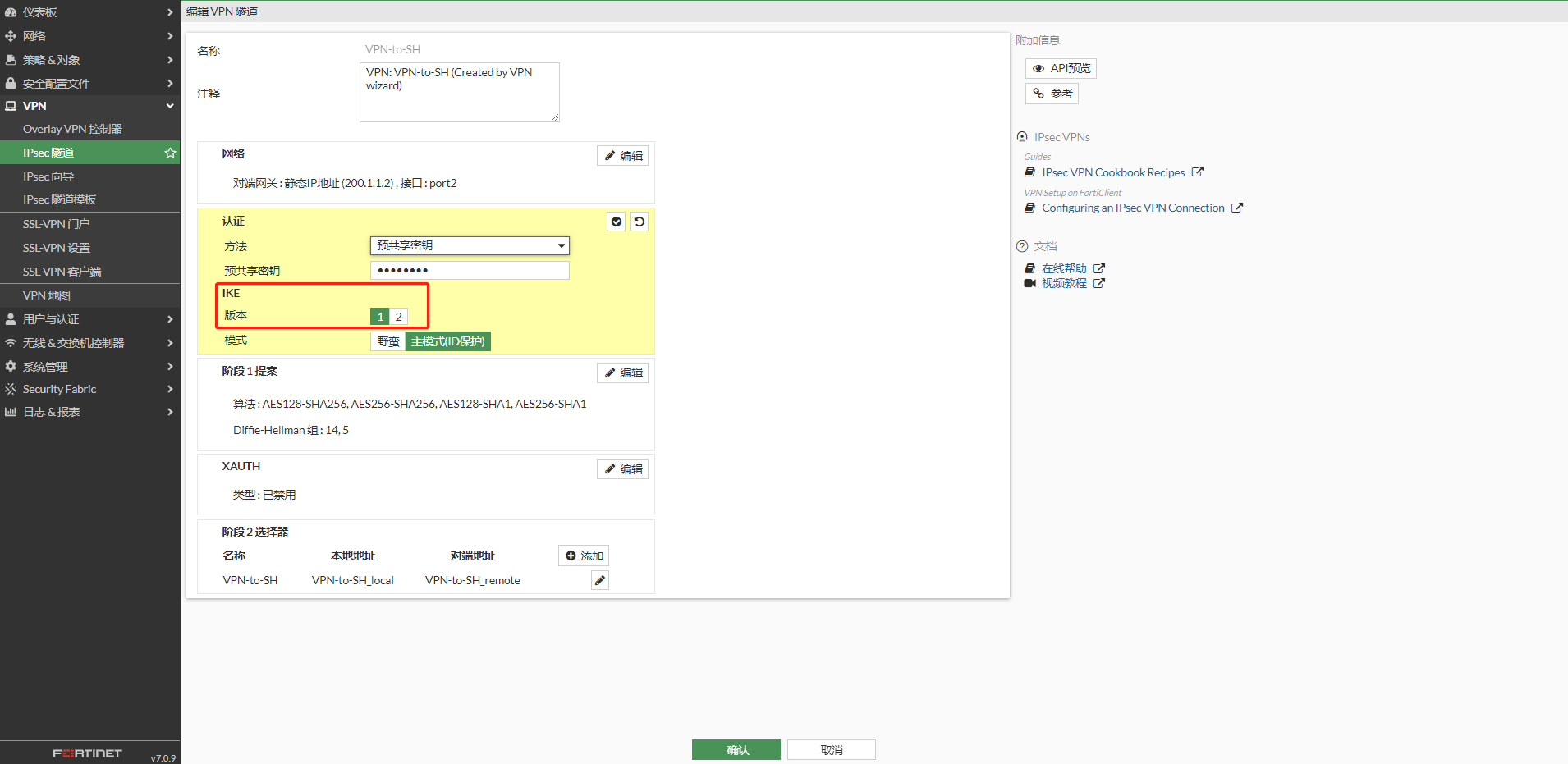

如 IKE 版本（默认使用 IKEv1）

image-20221208142505018

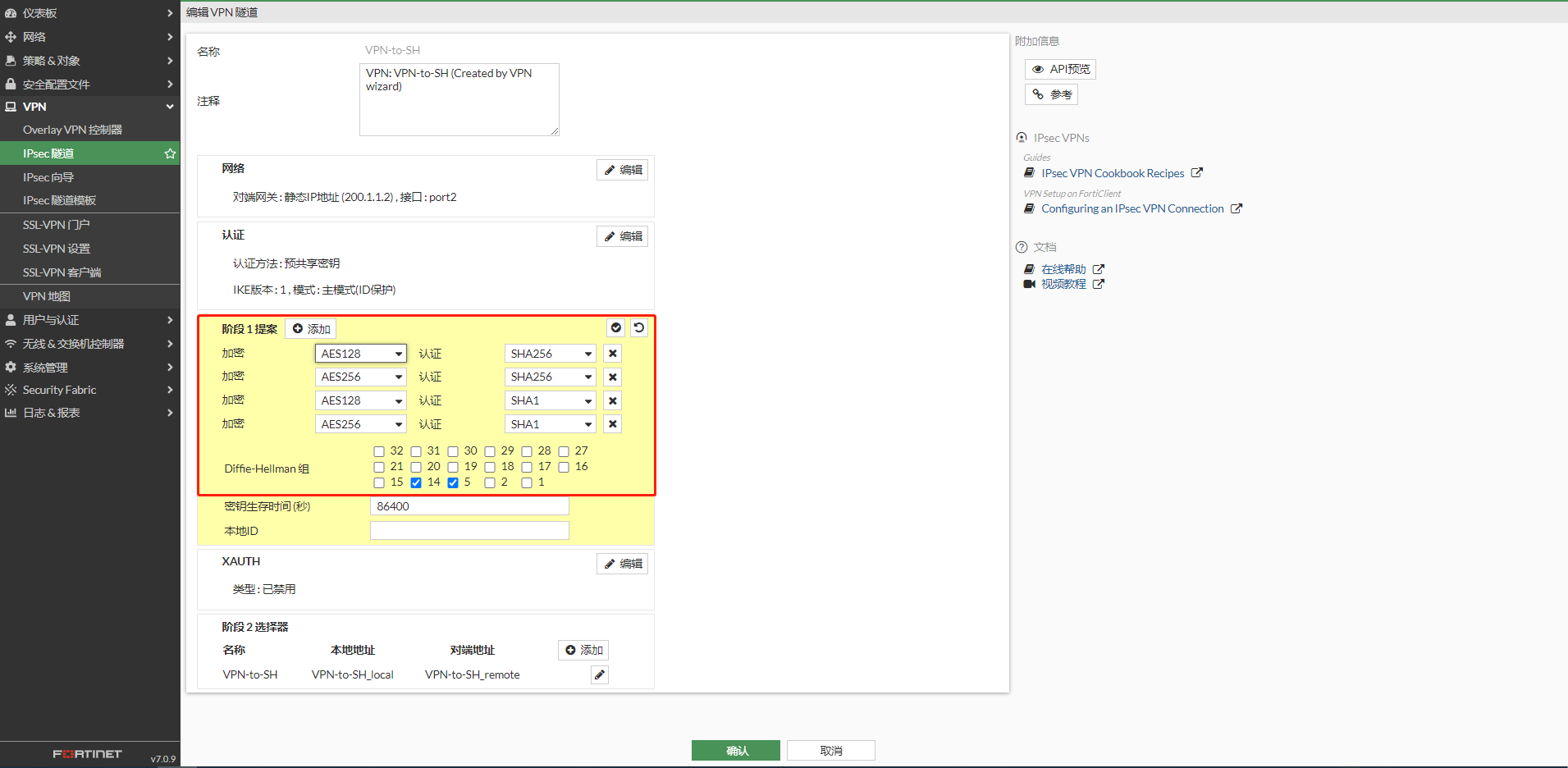

如修改阶段一加密和 HASH 算法

image-20221208142555105

针对向导配置的优化建议

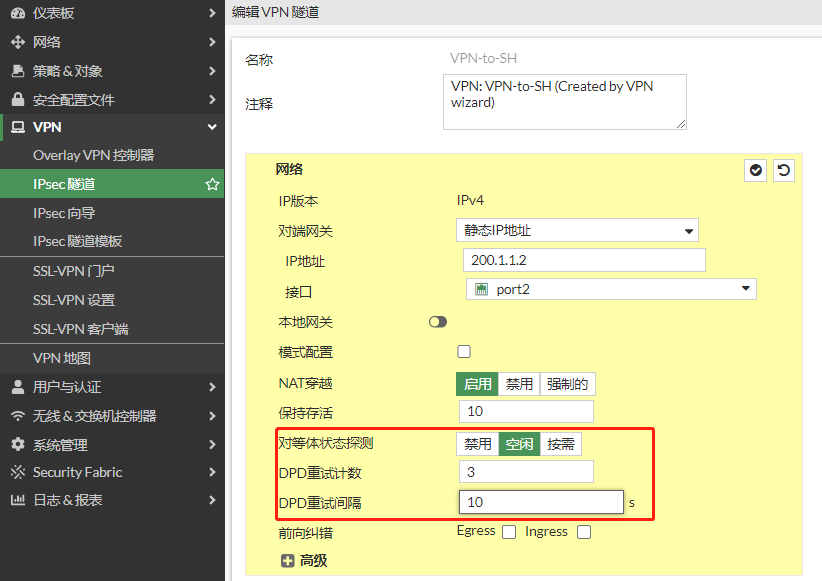

  1. 在第一阶段中配置 DPD 模式为“空闲”（on-idle）（IPSec 隧道内没有流量时发 DPD 探测，只有当 IPSec 隧道内双向有流量时，才不发 DPD 探测），实现快速的检测并切换 VPN 隧道的目的。

    image-20221215184819561

    对应的命令行

    config vpn ipsec phase1-interface
    edit "VPN-to-SH"
        set dpd on-idle
        set dpd-retrycount 3
        set dpd-retryinterval 10
    next
end

  2. 开启自动协商，主动让隧道 UP 起来，而非使用 VPN 业务的时候再去触发 VPN 的协商，这样可以减少业务的丢包。在 VPN 主动发起方开启即可。

    IPSEC VPN 阶段一自动协商是默认开启的。

    config vpn ipsec phase1-interface
    edit "VPN-to-SH"
        set auto-negotiate enable
    next
end

    IPSEC VPN 阶段二自动协商默认关闭，需要开启。

    config vpn ipsec phase2-interface
    edit "VPN-to-SH"
        set auto-negotiate enable
    next
end

查看 IPSEC 状态

GUI 查看 IPSEC 状态

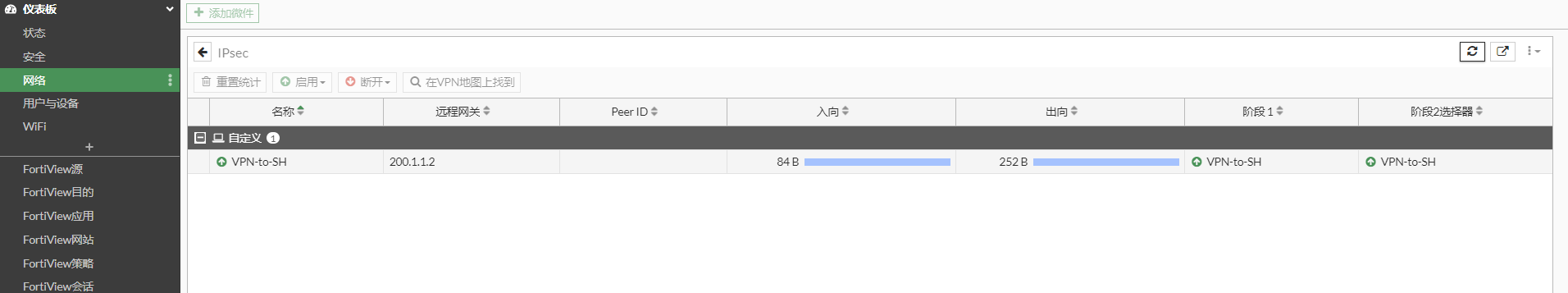

image-20221208183856244

CLI 查看 IPSEC 状态

# diagnose vpn ike gateway list

vd: root/0
name: VPN-to-SH
version: 1
interface: port2 10
addr: 100.1.1.2:500 -> 200.1.1.2:500
tun_id: 200.1.1.2/::200.1.1.2
remote_location: 0.0.0.0
network-id: 0
created: 1547s ago
IKE SA: created 1/1  established 1/1  time 0/0/0 ms
IPsec SA: created 1/2  established 1/1  time 0/0/0 ms

  id/spi: 1428 5264c8b1b5ea006d/587ec20848be628f
  direction: initiator
  status: established 1547-1547s ago = 0ms
  proposal: aes128-sha256
  key: 7646944159f3ebe9-5eb6656064941ede
  lifetime/rekey: 86400/84552
  DPD sent/recv: 000000ec/00000000

# diagnose vpn  tunnel list
list all ipsec tunnel in vd 0
------------------------------------------------------
name=VPN-to-SH ver=1 serial=3 100.1.1.2:0->200.1.1.2:0 tun_id=200.1.1.2 tun_id6=::200.1.1.2 dst_mtu=1500 dpd-link=on weight=1
bound_if=10 lgwy=static/1 tun=intf mode=auto/1 encap=none/552 options[0228]=npu frag-rfc  run_state=0 role=primary accept_traffic=1 overlay_id=0

proxyid_num=1 child_num=0 refcnt=4 ilast=9 olast=9 ad=/0
stat: rxp=1 txp=13 rxb=84 txb=17290
dpd: mode=on-idle on=1 idle=10000ms retry=3 count=0 seqno=236
natt: mode=none draft=0 interval=0 remote_port=0
proxyid=VPN-to-SH proto=0 sa=1 ref=2 serial=3 auto-negotiate
  src: 0:192.168.0.0-192.168.0.255:0
  dst: 0:192.168.1.0-192.168.1.255:0
  SA:  ref=6 options=18227 type=00 soft=0 mtu=1438 expire=41368/0B replaywin=2048
       seqno=e esn=0 replaywin_lastseq=00000002 qat=0 rekey=0 hash_search_len=1
  life: type=01 bytes=0/0 timeout=42903/43200
  dec: spi=0df9349a esp=aes key=16 6d4d64a051d4c6e4b1dce3c019e9c6c7
       ah=sha1 key=20 f307e4af948aed97e217c89295f50edd78166092
  enc: spi=58e500e1 esp=aes key=16 e751f770f16484e877dd63dd86576d76
       ah=sha1 key=20 3a38ffe6cacee7cae62d04c70aeeb82c9b6a91ff
  dec:pkts/bytes=2/168, enc:pkts/bytes=26/19266
  npu_flag=03 npu_rgwy=200.1.1.2 npu_lgwy=100.1.1.2 npu_selid=9 dec_npuid=1 enc_npuid=1
run_tally=0

查看路由

# get router info routing-table  all
Codes: K - kernel, C - connected, S - static, R - RIP, B - BGP
       O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
       * - candidate default

Routing table for VRF=0
S*      0.0.0.0/0 [10/0] via 100.1.1.1, port2, [1/0]
C       100.1.1.0/24 is directly connected, port2
C       192.168.0.0/24 is directly connected, port5
S       192.168.1.0/24 [10/0] via VPN-to-SH tunnel 200.1.1.2, [1/0]        <----到192.168.1.0/24走IPSEC VPN

指定 IPSec 本端的协商 IP

如果 IPSec 绑定在 WAN1 接口上，但是想使用 Loopback 接口的 IP 与对端建立 IPSec，应该怎么办呢？这种需求可以通过配置 local-gw 来实现。如下示例中：

  1. FortiGate 创建的 IPSec 绑定在 WAN1 口上，但 wan1 口的地址无法和 IPSec 对端设备直接通信，只有设备上的 Loopback 接口可以与对端设备通信。

    config system interface
    edit "wan1"
        set vdom "root"
        set ip 192.168.1.100 255.255.255.255
        set allowaccess ping
    next
    edit "Loopback1"
        set vdom "root"
        set ip 172.22.6.155 255.255.255.255
        set allowaccess ping
        set type loopback
    next
end

  2. 配置 IPSec 隧道时，通过 local-gw 来指定本端协商 IPSec 时所使用的源 IP 地址。

    重要

    在硬件 FortiGate 上，接口（Interface）不要选择 Loopback 接口，会导致 IPSec 流量无法被 NP 加速，本地网关（local-gw）可以选择 Loopback 接口。

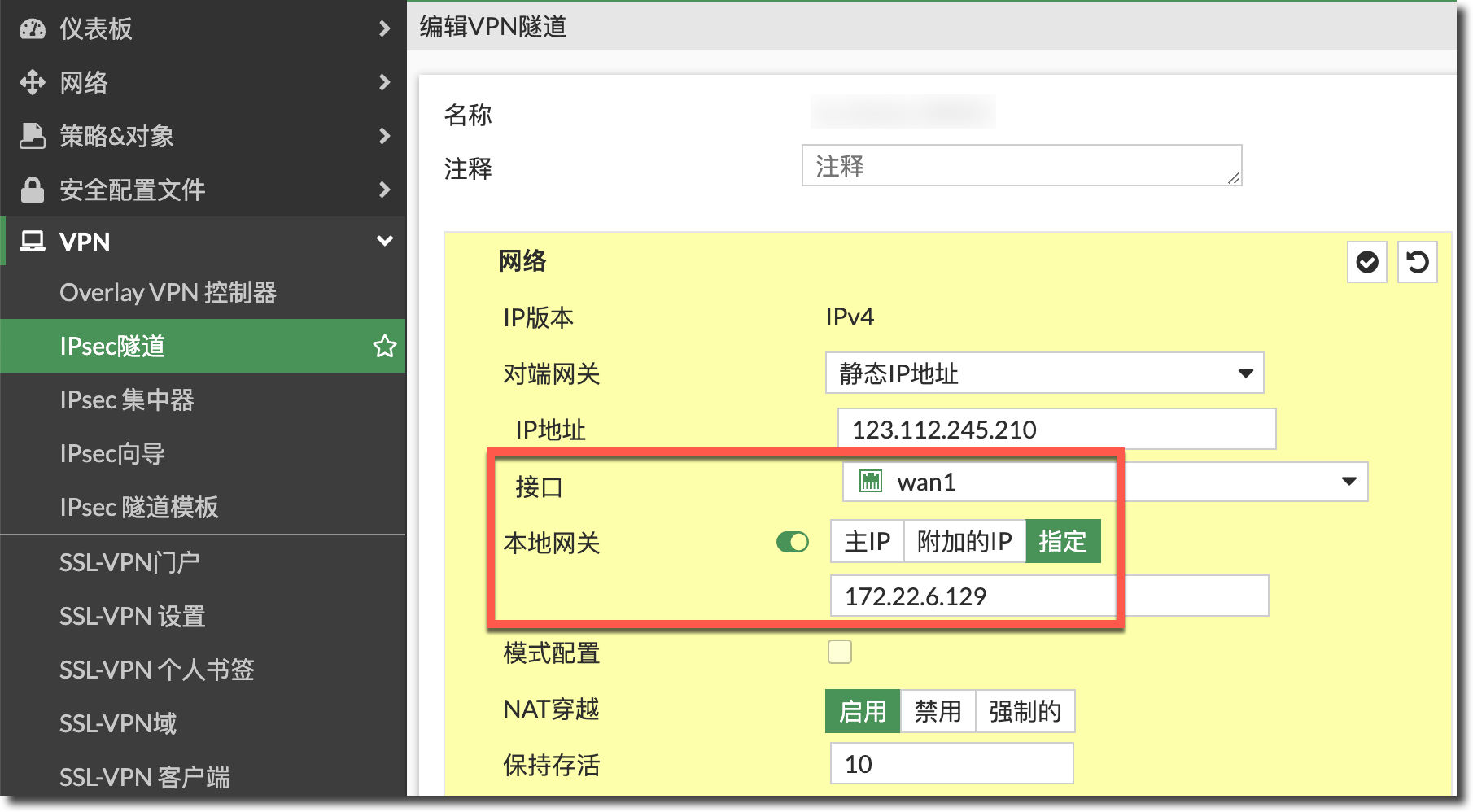

    image-20240202144218838

    config vpn ipsec phase1-interface
    edit "to_Home_WAN1"
        set interface "wan1"
        set local-gw 172.22.6.129
    next
end

  3. IPSec 协商与业务流量仍然从 wan1 接口发出，但源 IP 会使用 Loopback1 接口的 IP。

    FortiGate # diagnose sniffer packet any 'host 123.112.245.210 and udp' 4
interfaces=[any]
filters=[host 123.112.245.210 and udp]
18.804385 wan1 out 172.22.6.129.500 -> 123.112.245.210.500: udp 649
18.816603 wan1 in 123.112.245.210.500 -> 172.22.6.129.500: udp 432
18.819713 wan1 out 172.22.6.129.4500 -> 123.112.245.210.4500: udp 276
18.828528 wan1 in 123.112.245.210.4500 -> 172.22.6.129.4500: udp 244
18.974296 wan1 out 172.22.6.129.4500 -> 123.112.245.210.4500: udp 120
21.877118 wan1 in 123.112.245.210.4500 -> 172.22.6.129.4500: udp 104
21.877318 wan1 out 172.22.6.129.4500 -> 123.112.245.210.4500: udp 104
21.882354 wan1 in 123.112.245.210.4500 -> 172.22.6.129.4500: udp 104
...
