多路负载/主备 IPSec VPN

网络需求

通过 IPsec VPN（接口模式）将 2 个局域网连接起来，实现 192.168.0.0/24 与 192.168.1.0/24 两个网段的通信，并实现多路负载或者主备切换。

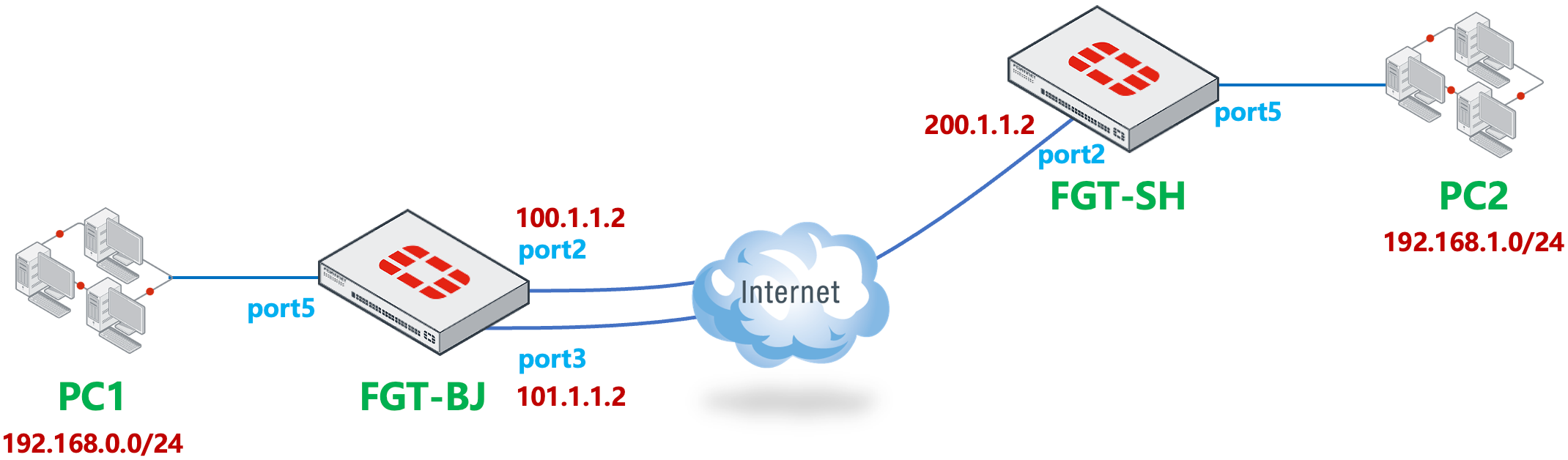

网络拓扑

FGT - BJ port2 和 port3 接口分别与 FGT - SH port2 200.1.1.2 建立两条 IPSec VPN。
FGT - SH 配置同理，FGT - SH 使用 port2 接口分别与 FGT - BJ 100.1.1.2 和 101.1.1.2 建立两条 IPSec VPN。

配置步骤

配置 IPSec

1.基本配置

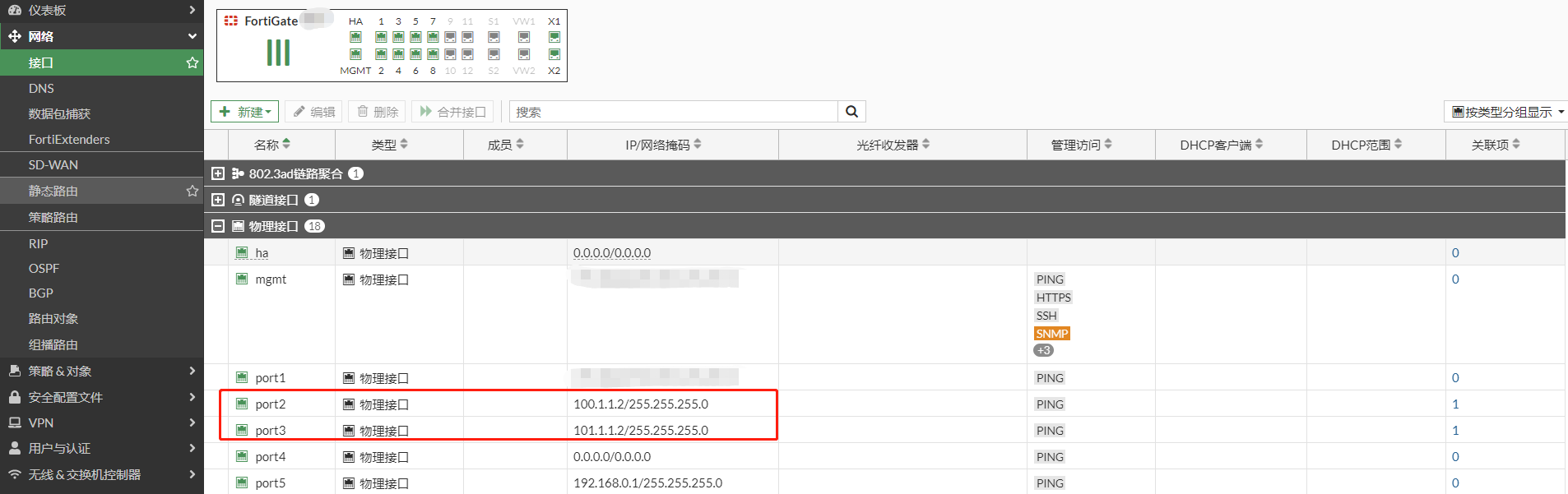

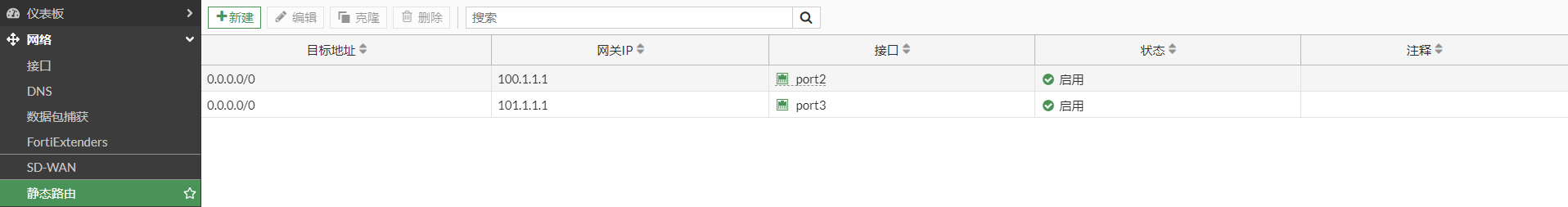

配置接口 IP 和路由

配置 IPSEC VPN
FGT - BJ 使用 port2 接口与 FGT - SH port2 200.1.1.2 建立 IPSEC VPN

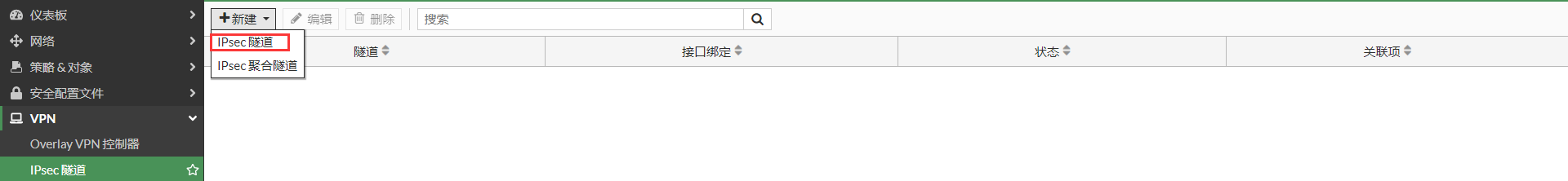

选择“VPN”-->“IPsec 隧道”，点击“新建”，选择“IPsec 隧道”。

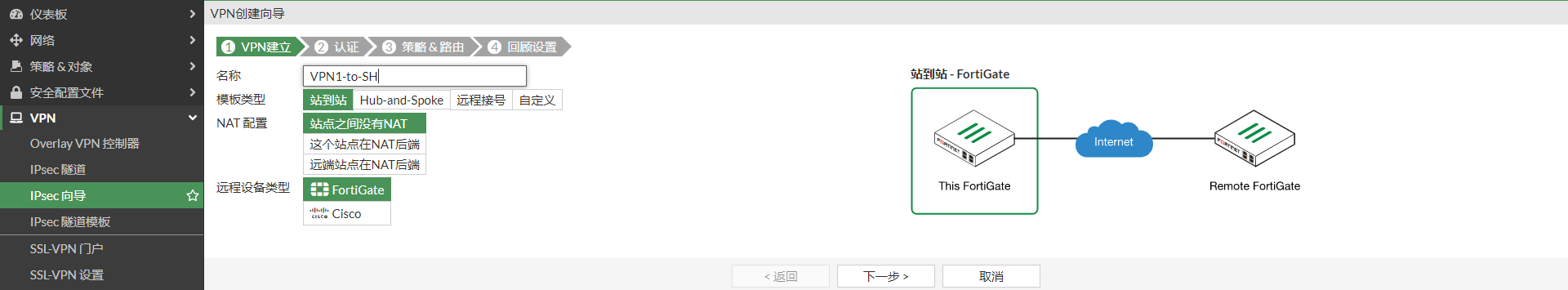

根据“VPN 创建向导”进行 VPN 模板配置，输入名称，拓扑中没有 NAT，这里选择“站点之间没有 NAT”，并点击下一步。
输入对端设备的 IP 地址（流出接口会根据路由自动选择），以及预共享秘钥。
选择“本地接口”，即需要被 IPSEC 保护的内网的接口，这里是 port5 接口，本地子网会自动写为该接口的 IP 所在的 IP 网段（如果被保护的是其他网段，可以根据实际网络需求修改），输入“远端子网”，即远端需要被保护的网络。然后点击“下一步”。

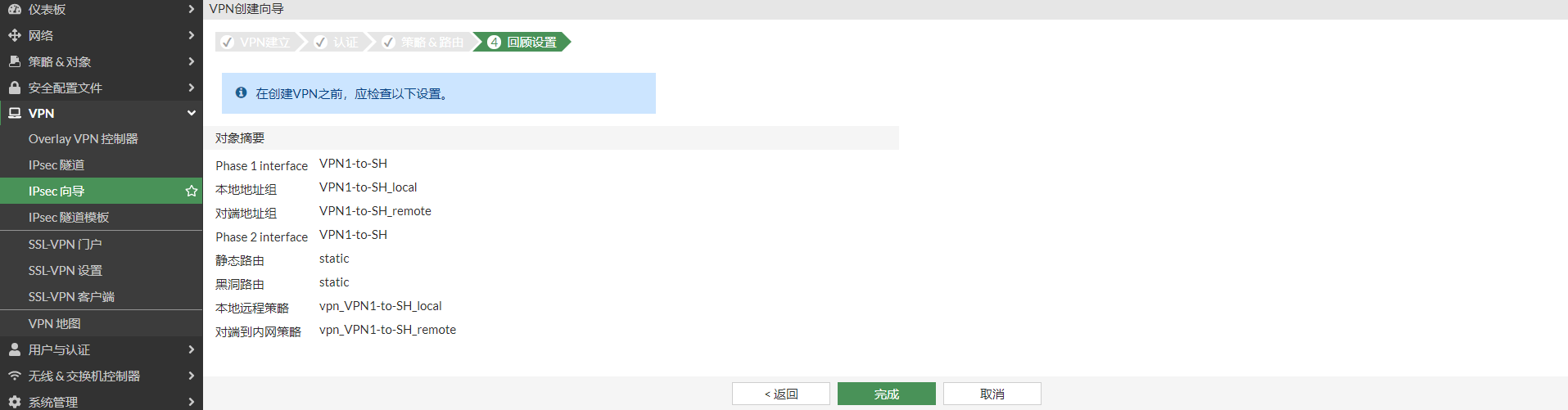

VPN 创建向导提示即将创建的内容，然后点击完成。

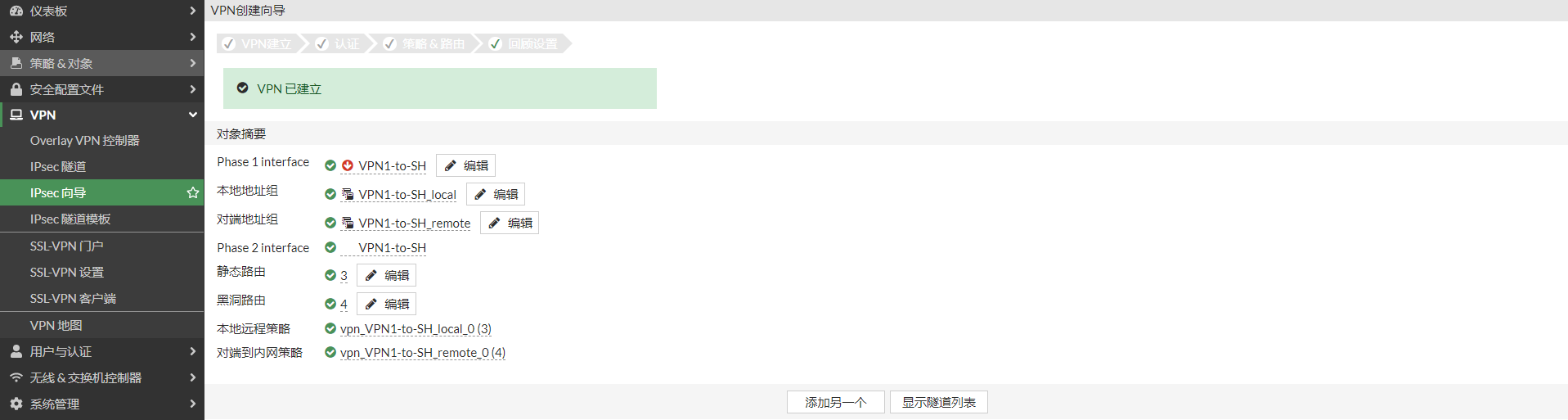

VPN 创建成功。
FGT - BJ 使用 port3 接口与 FGT - SH port2 200.1.1.2 建立 IPSEC VPN
选择“VPN”-->“IPsec 隧道”，点击“新建”，选择“IPsec 隧道”。

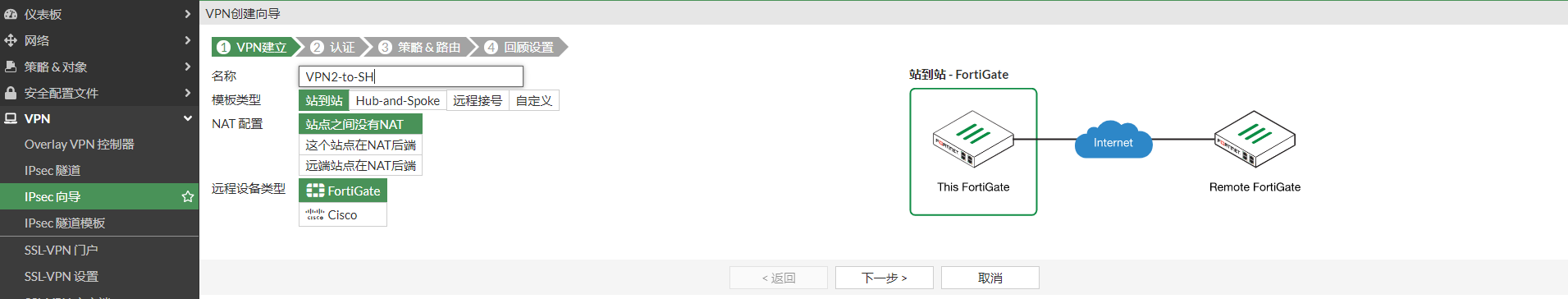

根据“VPN 创建向导”进行 VPN 模板配置，输入名称，拓扑中没有 NAT，这里选择“站点之间没有 NAT”，并点击下一步。

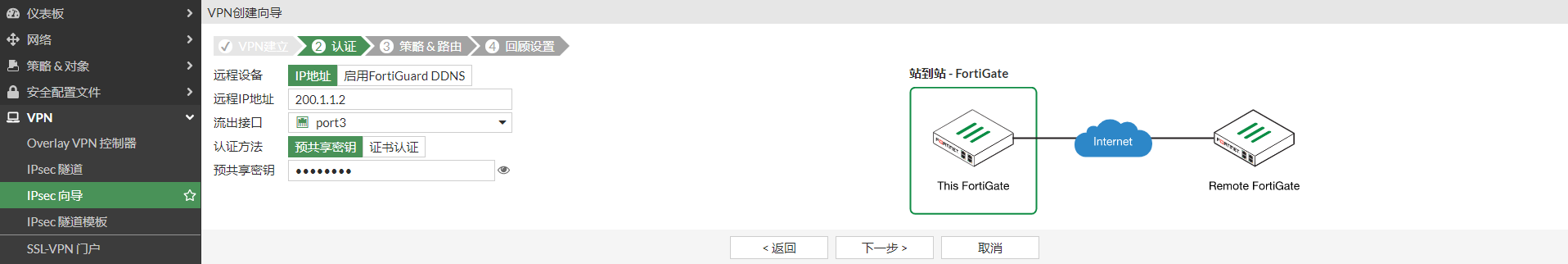

输入对端设备的 IP 地址（流出接口会根据路由自动选择），以及预共享秘钥。

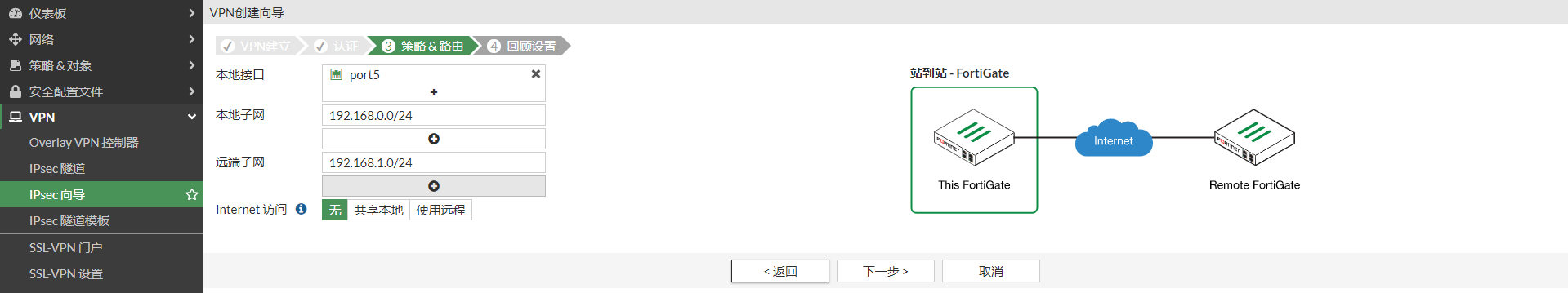

选择“本地接口”，即需要被 IPSEC 保护的内网的接口，这里是 port5 接口，本地子网会自动写为该接口的 IP 所在的 IP 网段（如果被保护的是其他网段，可以根据实际网络需求修改），输入“远端子网”，即远端需要被保护的网络。然后点击“下一步”。

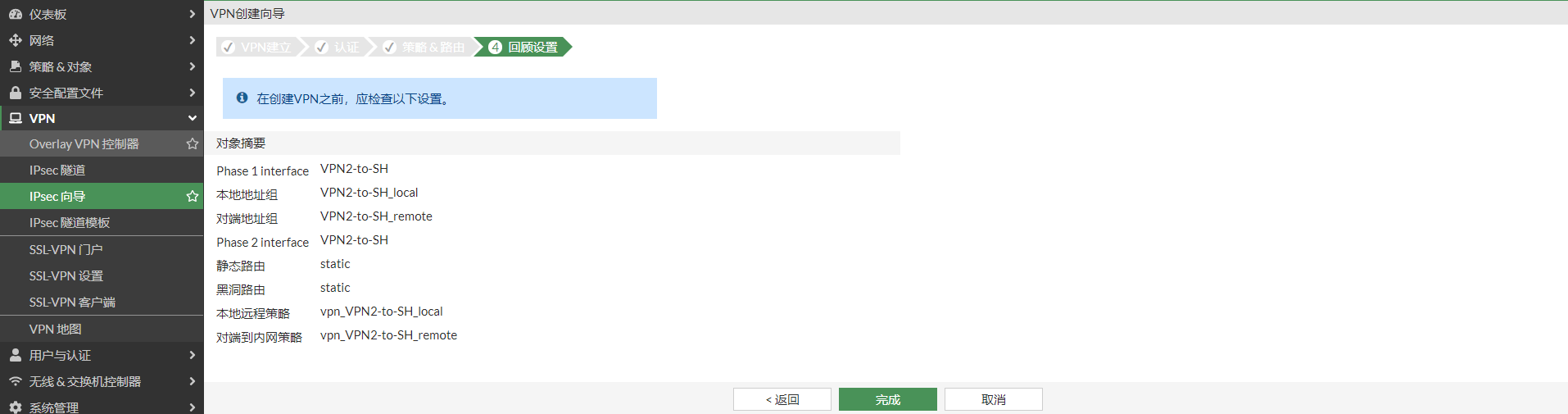

VPN 创建向导提示即将创建的内容，然后点击完成。

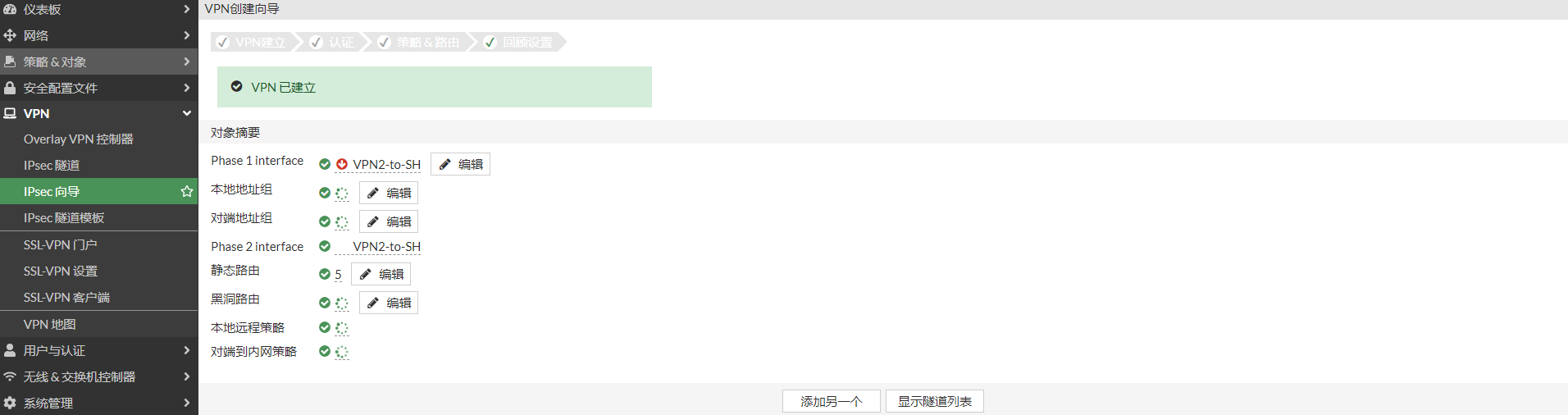

VPN 创建成功。
重要
如果最后完成模板部署的时候报错，那么需要注意，不要有旧的配置存在，比如相关 VPN 的策略、VPN 的路由、VPN 的 IP 地址对象，因为会冲突，所以需要把这些内容删除干净才可以顺利的部署向导模板，一般第一次部署不会遇到报错。

查看 IPSEC 配置

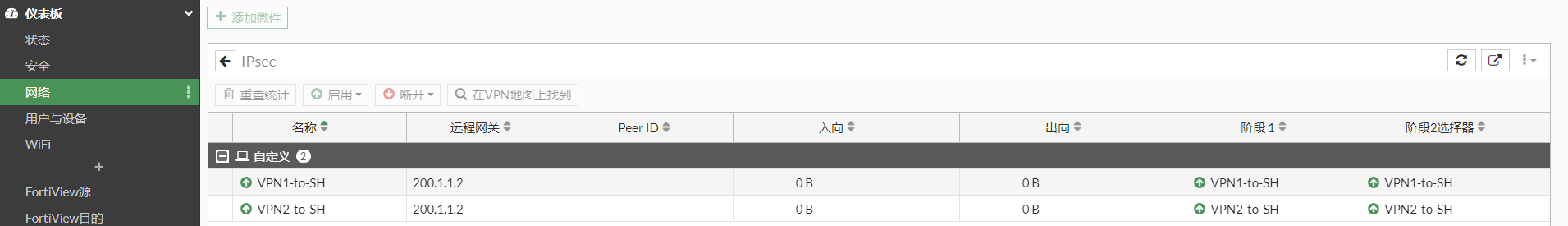

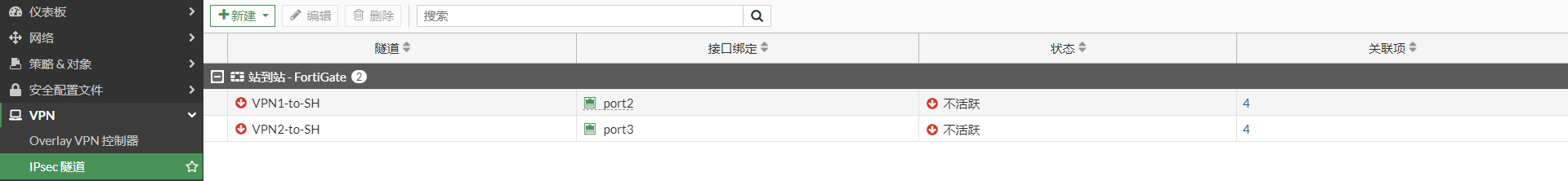

已创建两条 IPSEC VPN。

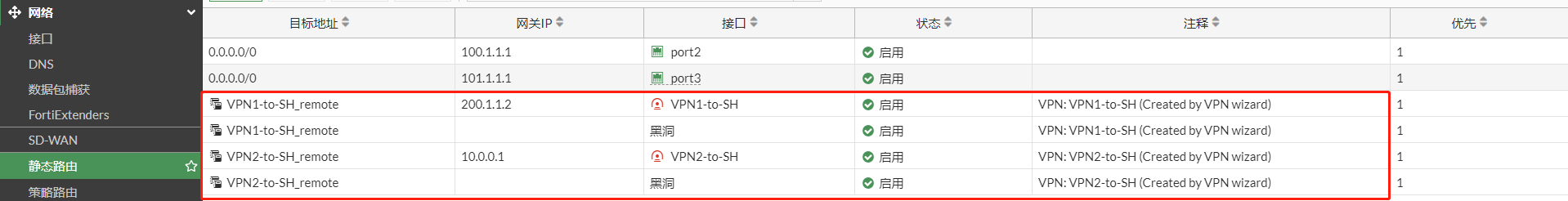

已创建 IPSEC 路由。

重要

IPsec VPN 隧道的路由下一跳只是一个隧道 ID 标识，并不是真正的路由下一跳 IP，这和我们普通的路由下一跳不同，如这里的 200.1.1.2 是隧道的 ID；隧道 ID 通常是隧道的远程网关，对于具有相同远程网关的隧道，其他隧道 id 将随机分配（10.0.0.x），如第 VPN2-to-SH 隧道 ID 10.0.0.1。

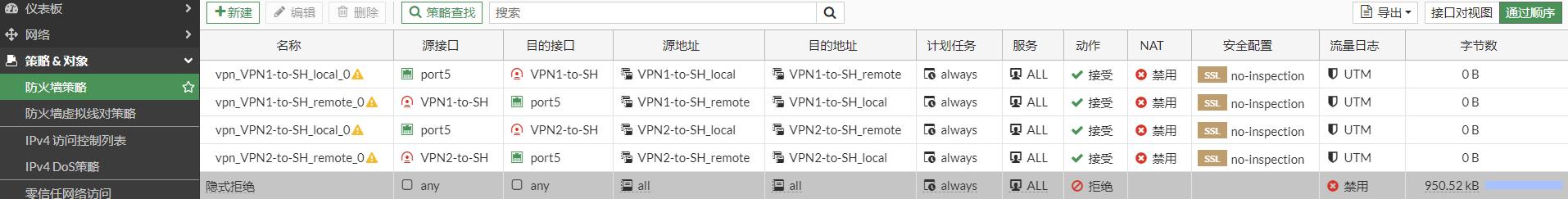

已创建防火墙策略。

针对向导配置的优化建议

在第一阶段中配置 DPD 模式为“空闲”（on-idle）（IPSec 隧道内没有流量时发 DPD 探测，只有当 IPSec 隧道内双向有流量时，才不发 DPD 探测），实现快速的检测并切换 VPN 隧道的目的。

对应的命令行

config vpn ipsec phase1-interface
    edit "VPN1-to-SH"
        set dpd on-idle
        set dpd-retrycount 3
        set dpd-retryinterval 10
    next
    edit "VPN2-to-SH"
        set dpd on-idle
        set dpd-retrycount 3
        set dpd-retryinterval 10
    next
end

开启自动协商，主动让隧道 UP 起来，而非使用 VPN 业务的时候再去触发 VPN 的协商，这样可以减少业务的丢包。在 VPN 主动发起方开启即可。

IPSEC VPN 阶段一自动协商是默认开启的。

config vpn ipsec phase1-interface
    edit "VPN1-to-SH"
        set auto-negotiate enable
    next
    edit "VPN2-to-SH"
        set auto-negotiate enable
    next
end

IPSEC VPN 阶段二自动协商默认关闭，需要开启。

config vpn ipsec phase2-interface
    edit "VPN1-to-SH"
        set auto-negotiate enable
    next
    edit "VPN2-to-SH"
        set auto-negotiate enable
    next
end

多路负载 IPSEC VPN

按照上述方式配置完成后，两条 IPSEC VPN 隧道的会 UP 起来，并且已通过静态路由实现负载均衡。

主备 IPSEC VPN

有两种方法实现主备 IPSEC VPN，这里 VPN1-to-SH 作为主，VPN2-to-SH 作为备。

1.使用路由的方法。通过静态路由的优先级控制 IPSEC VPN 主备。（动态路由也可以）

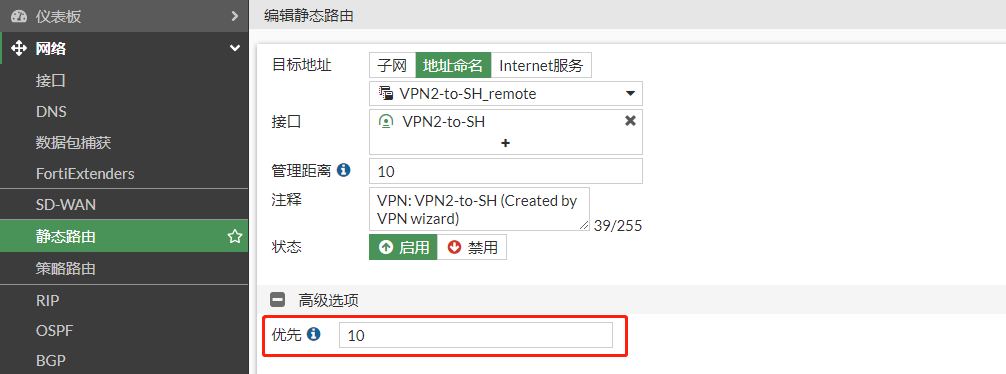

将 VPN2-to-SH 路由的优先级设置为 10，默认是 1，值越低优先级越高。

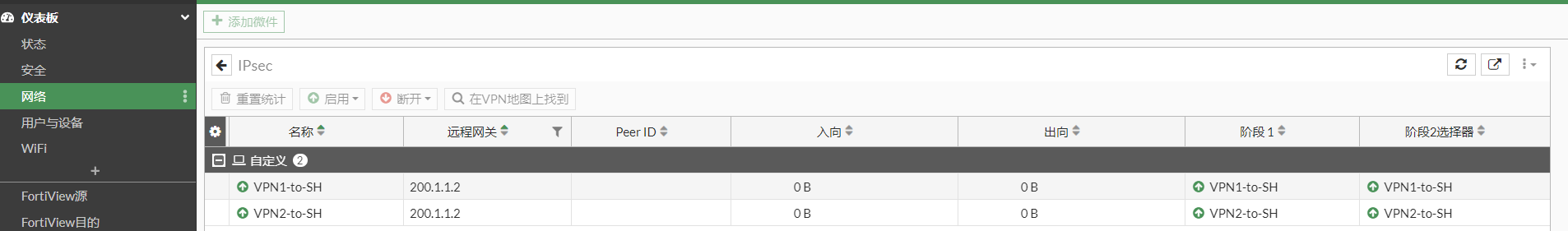

两条 IPSEC VPN 都能 UP。

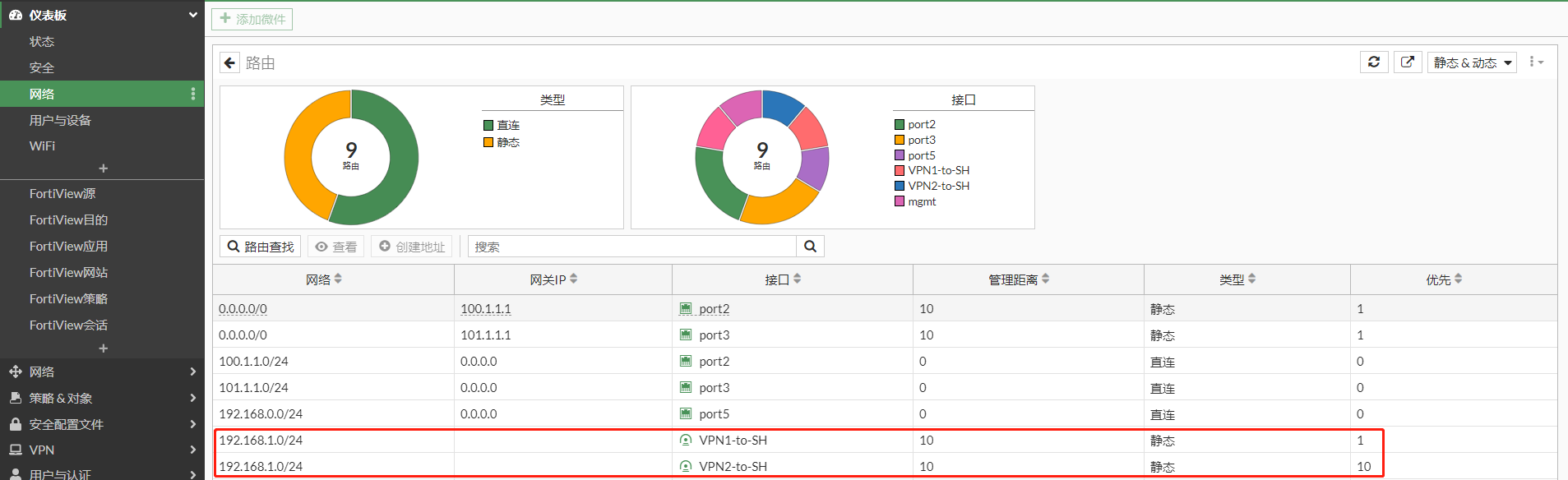

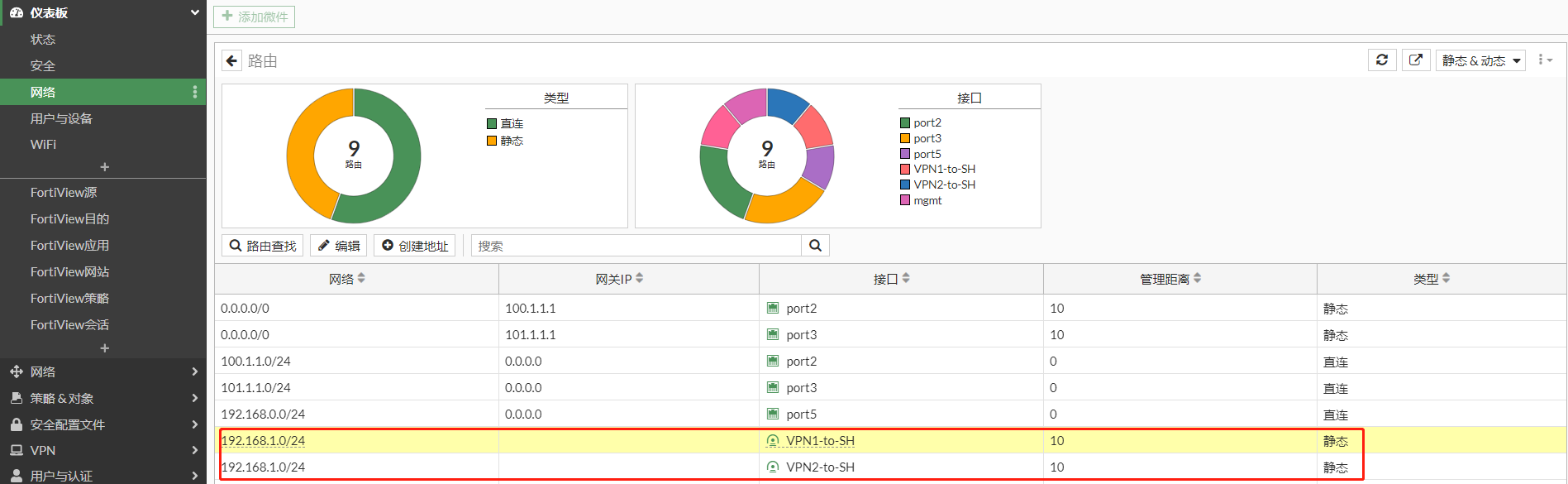

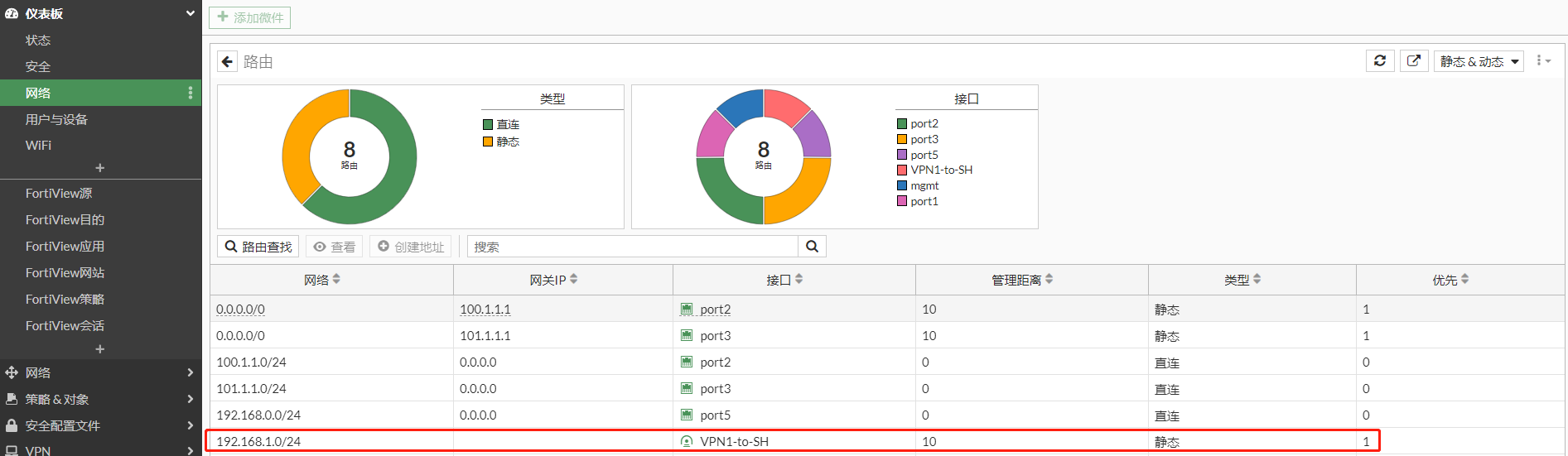

从路由表可以看出，VPN1-to-SH 优先。

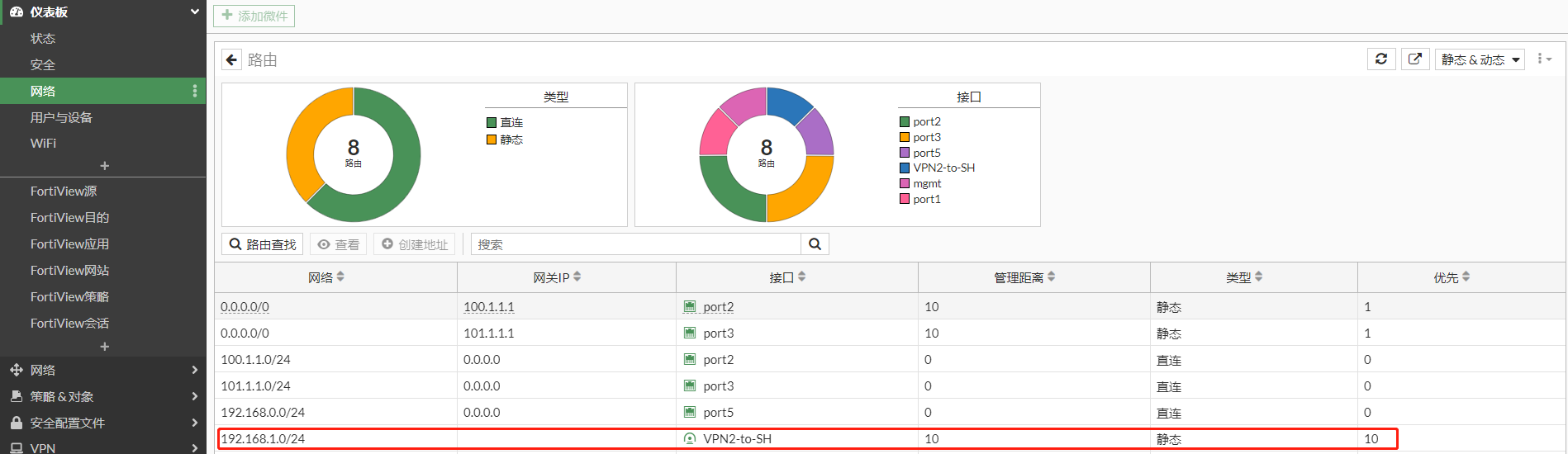

当 VPN1-to-SH DOWN 后，路由指向 VPN2-to-SH。

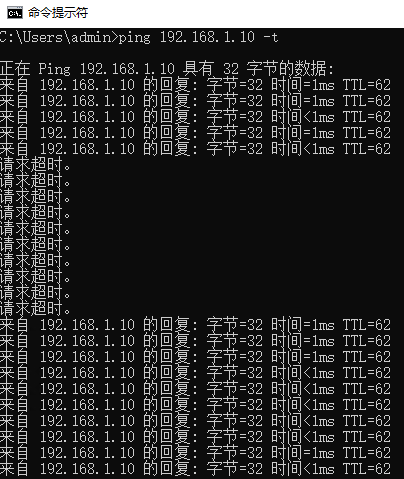

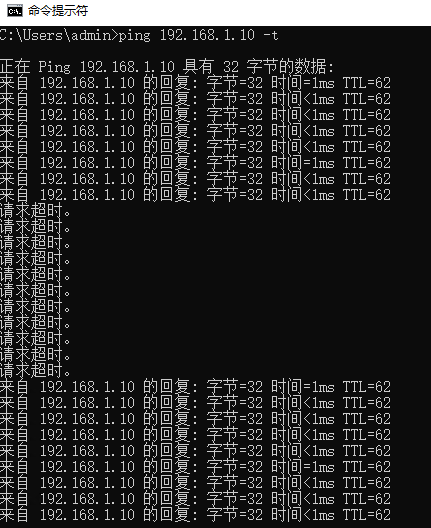

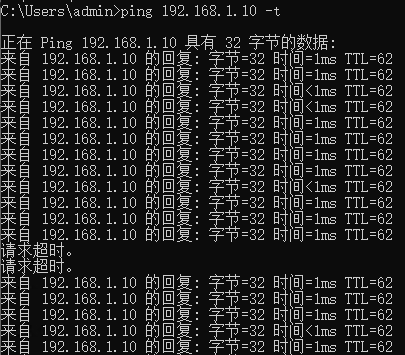

当 dpd 设置重试次数为 3，重试时间间隔为 10s 时，主备切换丢 10 个包。

config vpn ipsec phase1-interface
    edit "VPN1-to-SH"
        set dpd on-idle
        set dpd-retrycount 3
        set dpd-retryinterval 10
    next
end

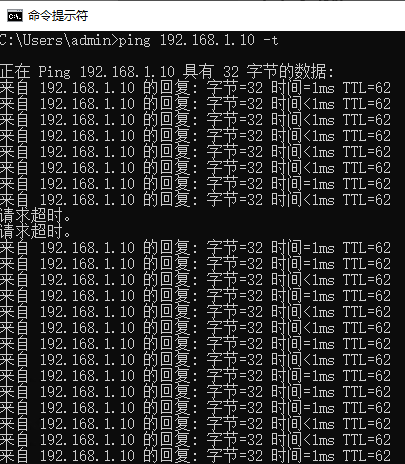

当 dpd 设置重试次数为 3，重试时间间隔为 1s 时，主备切换丢 2 个包。

config vpn ipsec phase1-interface
    edit "VPN1-to-SH"
        set dpd on-idle
        set dpd-retrycount 3
        set dpd-retryinterval 1
    next
end

2.使用 IPSEC monitor 的方法

VPN1-to-SH 作为主 VPN UP 起来，VPN2-to-SH 作为备 VPN 则处于监听模式，一旦检测到主 VPN 隧道故障，则将备份的 VPN 协商起来，接替主 VPN 的工作。

config vpn ipsec phase1-interface
    edit "VPN2-to-SH"
        set monitor "VPN1-to-SH"
    next
end

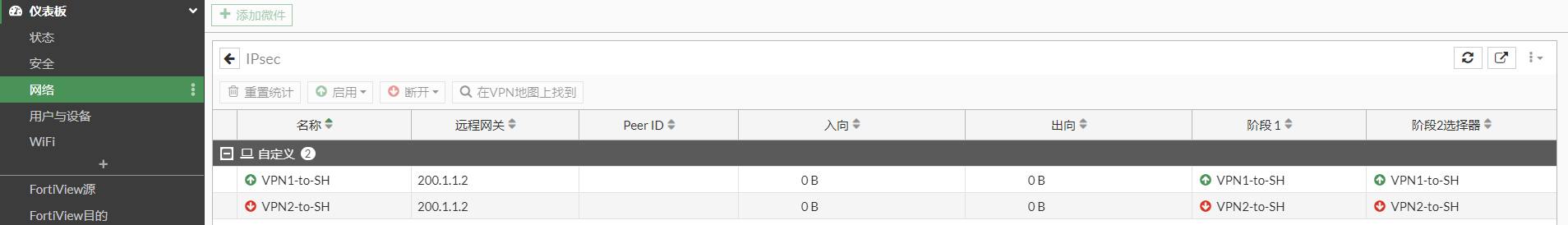

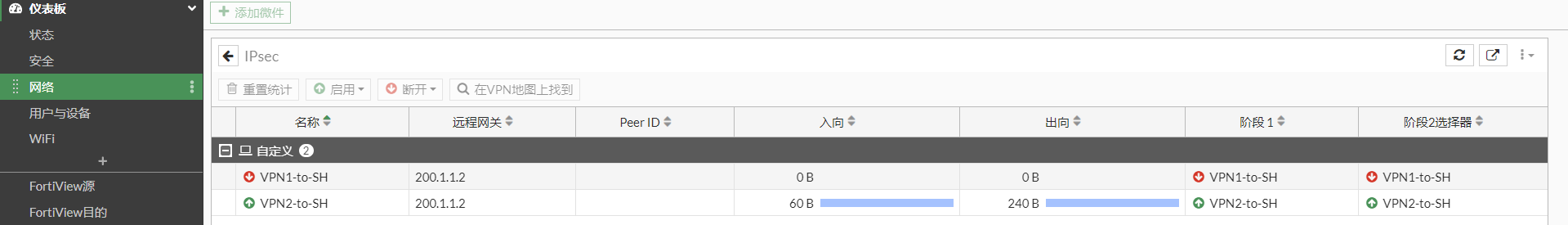

配置完成后，VPN1-to-SH 是 UP 的，VPN2-to-SH 是 down 的。

当 port2 的链路故障，VPN1-to-SH DOWN 后，VPN2-to-SH 会协商 UP 起来。

当 dpd 设置重试次数为 3，重试时间间隔为 10s 时，主备切换丢 10 个包。

config vpn ipsec phase1-interface
    edit "VPN1-to-SH"
        set dpd on-idle
        set dpd-retrycount 3
        set dpd-retryinterval 10
    next
end

当 dpd 设置重试次数为 3，重试时间间隔为 1s 时，主备切换丢 2 个包。

config vpn ipsec phase1-interface
    edit "VPN1-to-SH"
        set dpd on-idle
        set dpd-retrycount 3
        set dpd-retryinterval 1
    next
end

当 port2 的链路恢复后，VPN1-to-SH 会抢回来，VPN1-to-SH 协商 UP 起来，VPN2-to-SH DOWN。
