GRE over IPSec

2025/10/29大约 5 分钟

GRE over IPSec

应用场景

传统的策略模式 IPSec VPN 无法运行组播、广播等数据，因此像 OSPF/RIP 等协议无法通过 IPSec VPN 直接运行，而需要借用 GRE 协议的辅助，GRE 协议可封装组播、广播等数据，而 IPSec 又可将 GRE 协议封装在里面并且安全的加密，这样实现了通过互联网 VPN 安全的跑组播、广播等数据。

重要

飞塔的接口模式 IPSec VPN 可以直接运行 OSPF/RIP 协议，因此如果都是 FortiGate 设备则无需使用 GRE over IPSec，而直接使用接口模式的 IPSec VPN 即可实现 GRE over IPSec 一样的功能。与友商对接的时候也应该优先选择接口模式，部分友商有类似 FortiGate 接口模式的 IPSec VPN（例如思科叫 VTI，Virtual Tunnel Interface 模式的 IPSec VPN），而不需要再选择的 GRE over IPSec，可以被接口模式替代。

那么什么时候需要用到 GRE over IPSec 呢？

  1. 替换友商设备运行了 GRE over IPSec 的设备

  2. 对端设备为友商设备，且只能用 GRE over IPSec 进行对接

如果全部都是飞塔防火墙，则推荐使用接口模式 IPSec VPN 直接运行路由协议即可。如果存在友商设备场景下，且必须用 GRE over IPSec，那就选择此方式进行对接和部署。

网络需求

通过 GRE over IPSec VPN（接口模式）将 2 个局域网连接起来，实现 192.168.0.0/24 与 192.168.1.0/24 两个网段的通信，FGT - BJ 和 FGT - SH 之间运行 OSPF 协议。

网络拓扑

image-20240102113949000

配置步骤

以 FGT - BJ 配置步骤为例，FGT - SH 同理。

重要

以下配置方法为 Fortinet 独有，不需要手动创建 GRE tunnel 接口，而是通过在 IPSec tunnel 接口上直接封装 GRE 的方式实现 GRE over IPSec，配置较为方便。而官方 Docs 文档介绍的 GRE over IPSec 配置为较旧的方法（不推荐），推荐使用本文方法进行配置（如果对端不是 Fortinet 的设备，请在对端设备上使用传输模式，并配置第二阶段的感兴趣流为 GRE Tunnel 的源目 IP，协议号为 47）。旧版配置方法可参考：https://docs.fortinet.com/document/fortigate/7.0.11/administration-guide/799752/gre-over-ipsec

1.基本配置

配置接口 IP 和路由

image-20221208113336372

image-20221208113353399

2.配置 GRE over IPSEC VPN

GRE over IPSEC VPN 只能通过命令行配置

VPN第一阶段配置：
config vpn ipsec phase1-interface
    edit "VPN-to-SH"
        set interface "port2"
        set peertype any
        set net-device disable
        set proposal aes128-sha256 aes256-sha256 aes128-sha1 aes256-sha1
        set dpd on-idle
        set remote-gw 200.1.1.2
        set psksecret fortinet
        set dpd-retrycount 3
        set dpd-retryinterval 10
        set encapsulation gre
    next
end

VPN第二阶段的配置：
config vpn ipsec phase2-interface
    edit "VPN-to-SH"
        set phase1name "VPN-to-SH"
        set proposal aes128-sha1 aes256-sha1 aes128-sha256 aes256-sha256 aes128gcm aes256gcm chacha20poly1305
        set auto-negotiate enable
        set encapsulation transport-mode
        set protocol 47
    next
end

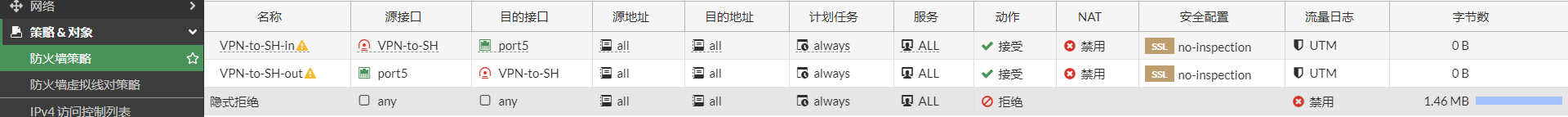

3.配置防火墙策略

image-20221211152630601

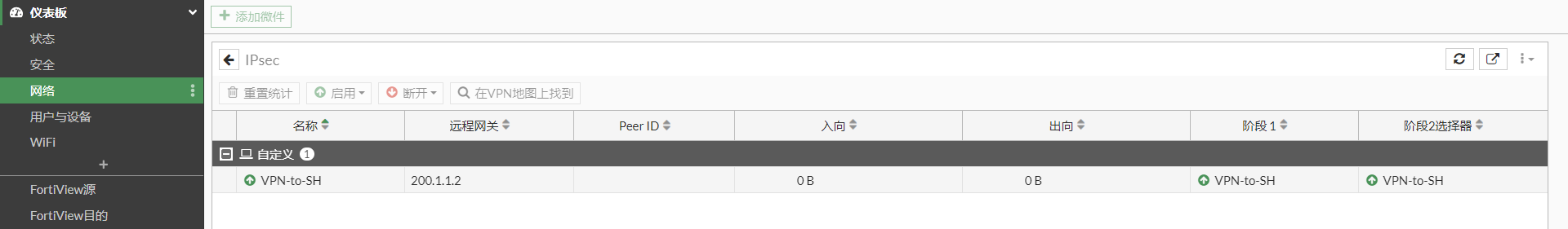

4.查看 IPSEC VPN 状态

此时 VPN 状态是 UP 的

image-20221211153156829

# diagnose vpn ike gateway list

vd: root/0
name: VPN-to-SH
version: 1
interface: port2 10
addr: 100.1.1.2:500 -> 200.1.1.2:500
tun_id: 200.1.1.2/::200.1.1.2
remote_location: 0.0.0.0
network-id: 0
created: 5s ago
IKE SA: created 1/1  established 1/1  time 0/0/0 ms
IPSec SA: created 2/2  established 2/2  time 0/0/0 ms

  id/spi: 35 5aefc0a3874aef73/d1fa063796f38bbb
  direction: initiator
  status: established 5-5s ago = 0ms
  proposal: aes128-sha256
  key: 35cc029e92fafcd2-1eb88678a2dd3d93
  lifetime/rekey: 86400/86094
  DPD sent/recv: 00000000/00000000

# diagnose vpn  tunnel list
list all ipsec tunnel in vd 0
------------------------------------------------------
name=VPN-to-SH ver=1 serial=9 100.1.1.2:0->200.1.1.2:0 tun_id=200.1.1.2 tun_id6=::200.1.1.2 dst_mtu=1500 dpd-link=on weight=1
bound_if=10 lgwy=static/1 tun=intf mode=auto/1 encap=GRE/549 options[0225]=edg frag-rfc  run_state=0 role=primary accept_traffic=1 overlay_id=0

encap-addr: 100.1.1.2->200.1.1.2
proxyid_num=1 child_num=0 refcnt=4 ilast=6 olast=6 ad=/0
stat: rxp=0 txp=0 rxb=0 txb=0
dpd: mode=on-idle on=1 idle=10000ms retry=3 count=0 seqno=42
natt: mode=none draft=0 interval=0 remote_port=0
proxyid=VPN-to-SH proto=47 sa=2 ref=3 serial=1 auto-negotiate transport-mode
  src: 47:0.0.0.0-255.255.255.255:0
  dst: 47:0.0.0.0-255.255.255.255:0
  SA:  ref=3 options=8327 type=00 soft=0 mtu=1438 expire=42890/0B replaywin=2048
       seqno=1 esn=0 replaywin_lastseq=00000000 qat=0 rekey=0 hash_search_len=1
  life: type=01 bytes=0/0 timeout=42899/43200
  dec: spi=d4fb6a41 esp=aes key=16 a8da8882351e6d6f0a07ca6a8e9990fa
       ah=sha1 key=20 30e87d9cdb0ec7883005cd21c70cb75b41333a74
  enc: spi=9265e023 esp=aes key=16 8255103778ec791deb6dd576decb6859
       ah=sha1 key=20 479dd7e310e013112dcb9b4f9367c9686389efc5
  dec:pkts/bytes=0/0, enc:pkts/bytes=0/0
  npu_flag=00 npu_rgwy=200.1.1.2 npu_lgwy=100.1.1.2 npu_selid=14 dec_npuid=0 enc_npuid=0
  SA:  ref=3 options=8327 type=00 soft=0 mtu=1438 expire=42918/0B replaywin=2048
       seqno=1 esn=0 replaywin_lastseq=00000000 qat=0 rekey=0 hash_search_len=1
  life: type=01 bytes=0/0 timeout=42927/43200
  dec: spi=d4fb6a42 esp=aes key=16 3ef3be2fdb220fc740c3df3eb6955714
       ah=sha1 key=20 e1b9972a81d688cc32d160b0fc6060b57c42ccac
  enc: spi=9265e022 esp=aes key=16 a247b6207b2244b0ff7822fae3fab091
       ah=sha1 key=20 1c89fa4c89e197efa0886b23eaf722760c63b574
  dec:pkts/bytes=0/0, enc:pkts/bytes=0/0
  npu_flag=00 npu_rgwy=200.1.1.2 npu_lgwy=100.1.1.2 npu_selid=14 dec_npuid=0 enc_npuid=0
run_tally=0

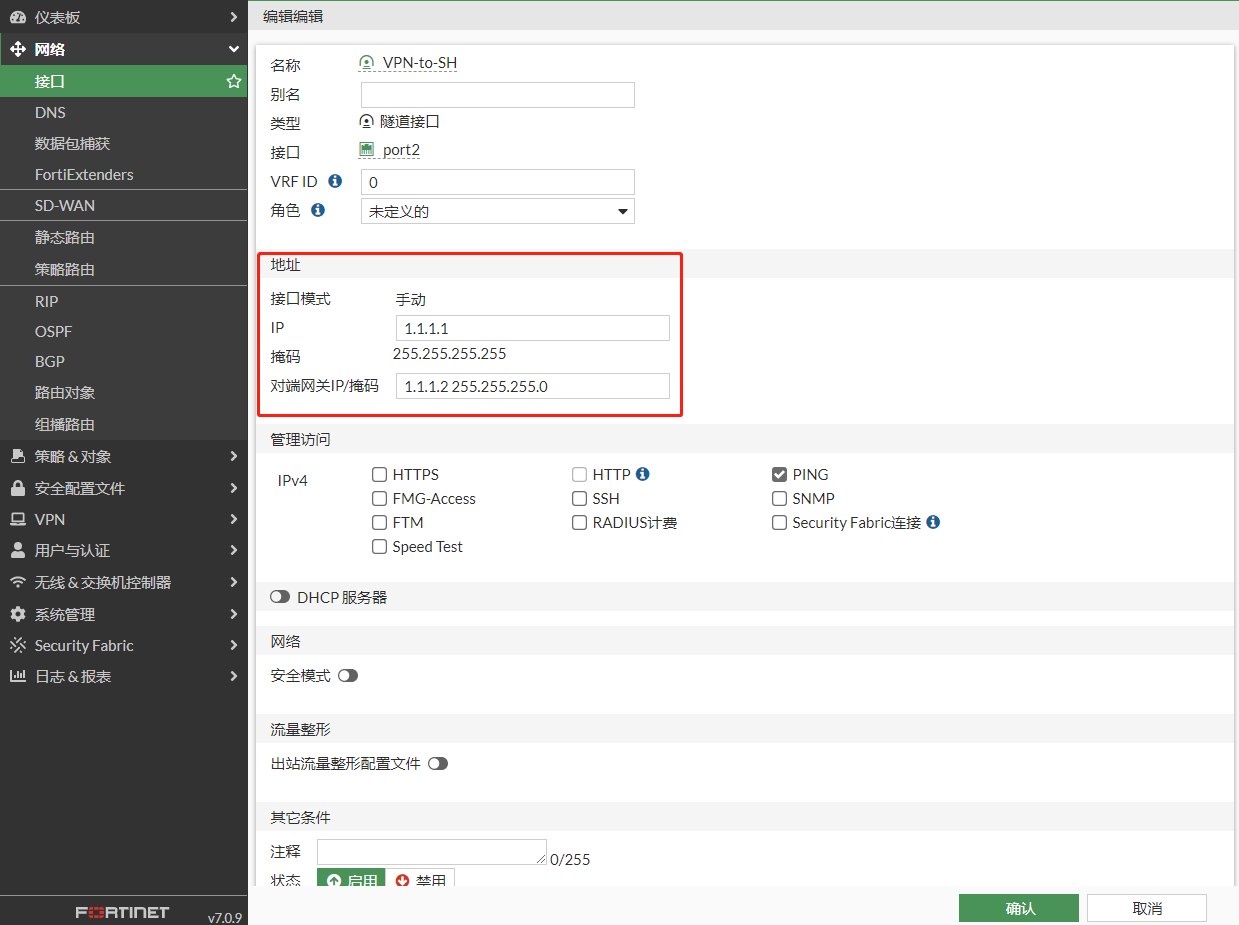

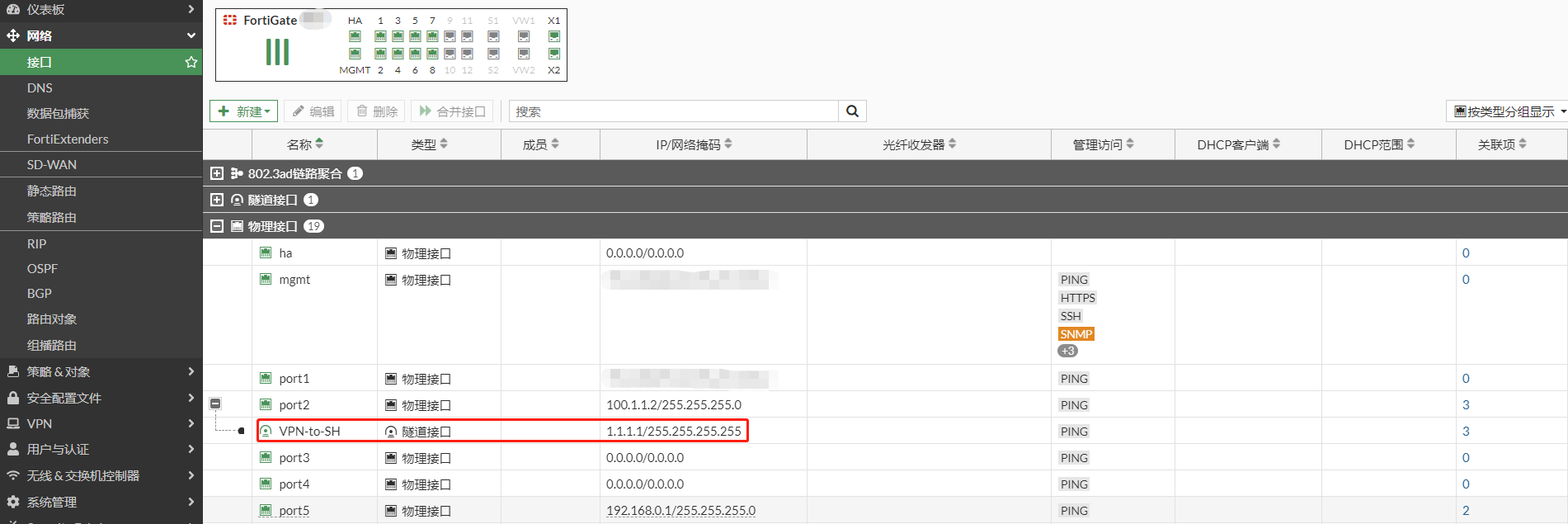

5.配置 IPSEC VPN 接口地址（此环境中，IPSec 接口将充当 GRE Tunnel 接口使用）

image-20221211153322409

image-20221211153427328

接口地址通过 GRE over IPSEC 能通互 ping 成功。

重要

配置 IPSec 接口的 remote-gw 后，路由表中会产生 remote-gw 对应的直连路由，该路由可以将 GRE 封装后的流量送入 IPSec 隧道中。

# execute ping-options source 1.1.1.1
# execute ping 1.1.1.2
PING 1.1.1.2 (1.1.1.2): 56 data bytes
64 bytes from 1.1.1.2: icmp_seq=0 ttl=255 time=0.7 ms
64 bytes from 1.1.1.2: icmp_seq=1 ttl=255 time=0.3 ms
64 bytes from 1.1.1.2: icmp_seq=2 ttl=255 time=0.5 ms
64 bytes from 1.1.1.2: icmp_seq=3 ttl=255 time=0.4 ms
64 bytes from 1.1.1.2: icmp_seq=4 ttl=255 time=0.6 ms

--- 1.1.1.2 ping statistics ---
5 packets transmitted, 5 packets received, 0% packet loss
round-trip min/avg/max = 0.3/0.5/0.7 ms

# get router info routing-table all
Codes: K - kernel, C - connected, S - static, R - RIP, B - BGP
       O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
       * - candidate default

Routing table for VRF=0
S*      0.0.0.0/0 [10/0] via 100.1.1.1, port2, [1/0]
S       1.1.1.0/24 [5/0] via VPN-to-SH tunnel 200.1.1.2, [1/0]
C       1.1.1.1/32 is directly connected, VPN-to-SH
C       100.1.1.0/24 is directly connected, port2
C       192.168.0.0/24 is directly connected, port5
C       192.168.88.0/24 is directly connected, mgmt
C       192.168.89.0/24 is directly connected, port1

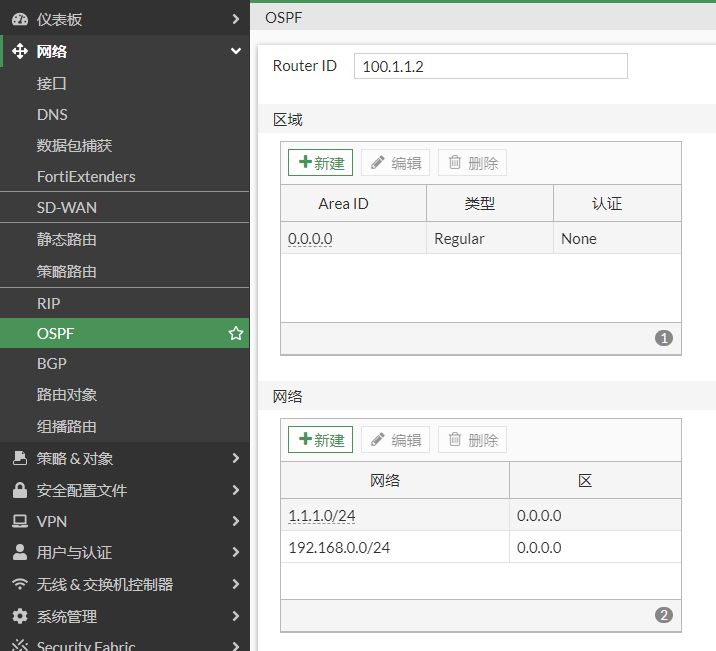

6.配置 OSPF

image-20221211154105186

查看 OSPF 邻居和路由

# get router info ospf neighbor
OSPF process 0, VRF 0:
Neighbor ID     Pri   State           Dead Time   Address         Interface
200.1.1.2         1   Full/ -         00:00:34    1.1.1.2         VPN-to-SH(tun-id:200.1.1.2)

# get router info routing-table all
Codes: K - kernel, C - connected, S - static, R - RIP, B - BGP
       O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
       * - candidate default
Routing table for VRF=0
S*      0.0.0.0/0 [10/0] via 100.1.1.1, port2, [1/0]
S       1.1.1.0/24 [5/0] via VPN-to-SH tunnel 200.1.1.2, [1/0]
C       1.1.1.1/32 is directly connected, VPN-to-SH
O       1.1.1.2/32 [110/100] via VPN-to-SH tunnel 200.1.1.2, 00:00:01
C       100.1.1.0/24 is directly connected, port2
C       192.168.0.0/24 is directly connected, port5
O       192.168.1.0/24 [110/101] via VPN-to-SH tunnel 200.1.1.2, 00:00:01
