SD-WAN 数据转发逻辑

2025/10/29大约 10 分钟

SD-WAN 数据转发逻辑

SD-WAN 规则介绍

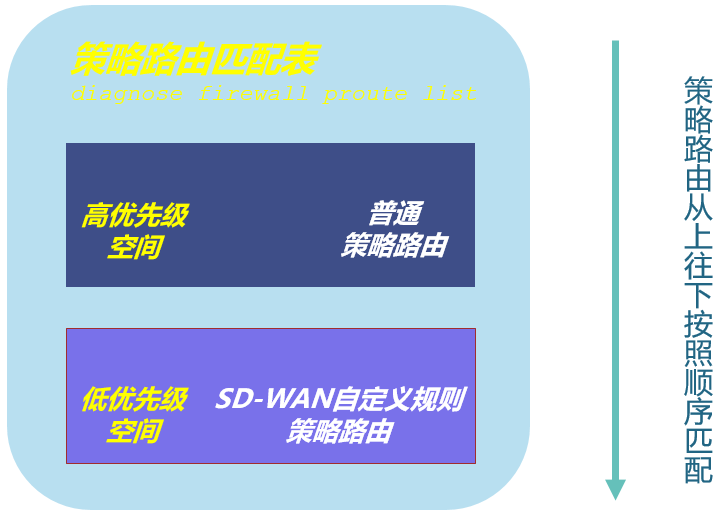

  1. SD-WAN 规则 = 策略路由 (PBR) ，但是同时 SD-WAN rule 规则又比策略路由的优先级低一些。
image-20230103110301838

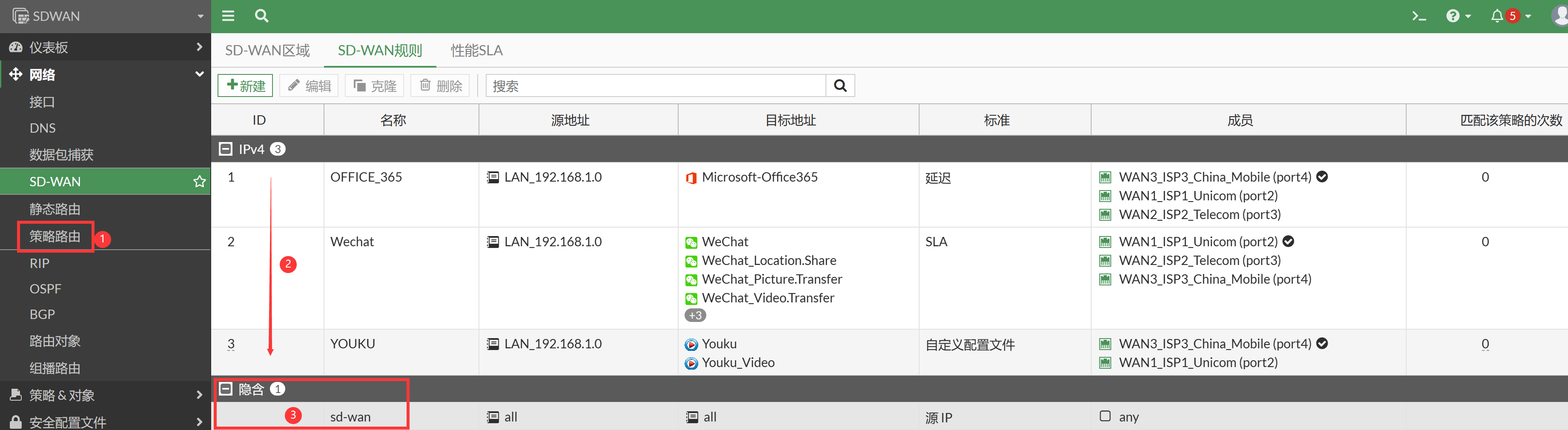

  1. SD-WAN 规则和策略路由一样，也是从上往下按照顺序匹配，可以按照特定的算法将指定的数据流转发到相应的出接口上。

    image-20230103145434931

  2. 在命令行下查看 SDWAN 规则在策略路由中的条目，SD-WAN 规则本质为策略路由（ID > 7f000001），优先级高于普通 FIB 路由。

    SDWAN # diagnose firewall proute list
list route policy info(vf=root):

id=2131230721(0x7f080001) vwl_service=1(OFFICE_365) vwl_mbr_seq=3 1 2 dscp_tag=0xff 0xff flags=0x0 tos=0x00 tos_mask=0x00 protocol=0 sport=0-65535 iif=0(any) dport=1-65535 path(3) oif=6(port4) oif=4(port2) oif=5(port3)
source(1): 192.168.1.0-192.168.1.255
destination wildcard(1): 0.0.0.0/0.0.0.0
internet service(1): Microsoft-Office365(327782,0,0,0)
hit_count=0 last_used=2023-01-02 22:15:18

id=2131230722(0x7f080002) vwl_service=2(Wechat) vwl_mbr_seq=1 2 3 dscp_tag=0xff 0xff flags=0x0 tos=0x00 tos_mask=0x00 protocol=0 sport=0-65535 iif=0(any) dport=1-65535 path(3) oif=4(port2) oif=5(port3) oif=6(port4)
source(1): 192.168.1.0-192.168.1.255
destination wildcard(1): 0.0.0.0/0.0.0.0
internet service(7): WeChat(4294838375,0,0,0, 33760) WeChat_Location.Share(4294838376,0,0,0, 36743) WeChat_Picture.Transfer(4294838377,0,0,0, 36730) WeChat_Video.Transfer(4294838378,0,0,0, 36741) WeChat_Voice.Chat(4294838379,0,0,0, 36742) WeChat_Voip.Call(4294838380,0,0,0, 36648) WeChat_Web(4294838381,0,0,0, 39523)
hit_count=0 last_used=2023-01-02 22:17:55

id=2131230723(0x7f080003) vwl_service=3(YOUKU) vwl_mbr_seq=3 1 dscp_tag=0xff 0xff flags=0x0 tos=0x00 tos_mask=0x00 protocol=0 sport=0-65535 iif=0(any) dport=1-65535 path(2) oif=6(port4) oif=4(port2)
source(1): 192.168.1.0-192.168.1.255
destination wildcard(1): 0.0.0.0/0.0.0.0
internet service(2): Youku(4294838550,0,0,0, 16531) Youku_Video(4294838551,0,0,0, 35285)
hit_count=0 last_used=2023-01-02 22:20:41

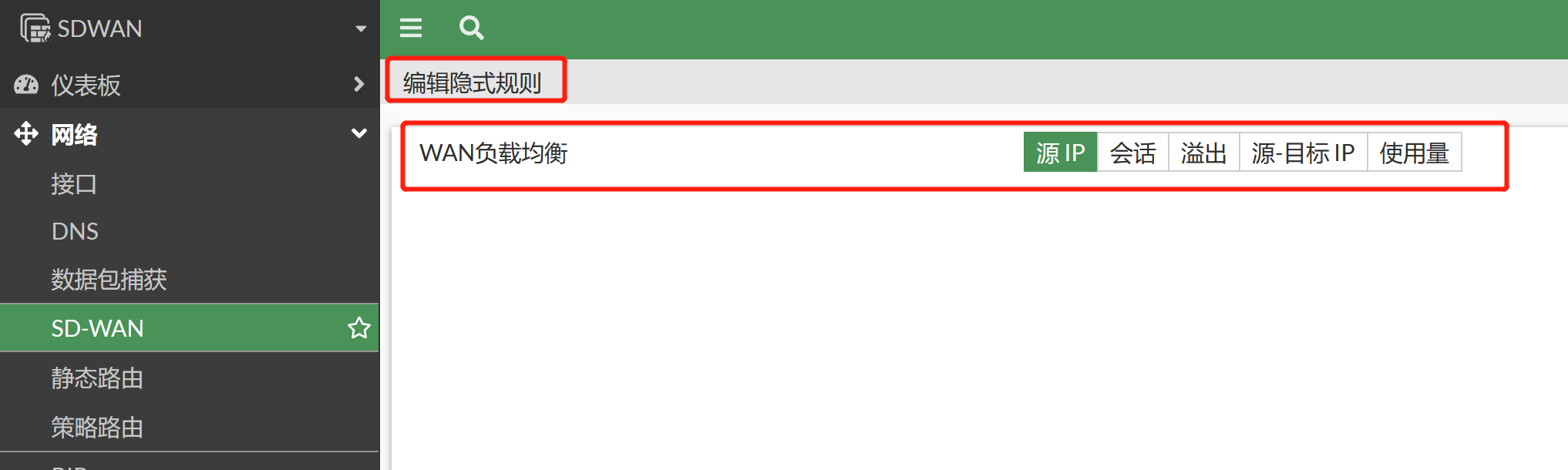

  3. SD-WAN 规则的最后面存在一条垫底的默认隐含规则，实际的作用就是当没有匹配到上面 SD-WAN 规则的数据时，最终将会匹配到这条隐含的规则，隐含规则的本质就是普通的 FIB 路由表。也就说没有匹配 SD-WAN 规则的数据将会匹配普通路由表进行转发。

    image-20230103142419518

  4. 没有匹配 SD-WAN 规则的数据流将查询路由表，在 port2/port3/Port13 三条默认路由出口上进行负载均衡（默认按源 IP 方式负载流量）。

    SDWAN # get router info kernel
...
tab=254 vf=0 scope=0 type=1 proto=11 prio=1 0.0.0.0/0.0.0.0/0->0.0.0.0/0 pref=0.0.0.0
        gwy=101.100.1.192 flag=04 hops=0 oif=5(port3)
        gwy=111.100.1.192 flag=04 hops=0 oif=6(port4)
        gwy=202.100.1.192 flag=04 hops=0 oif=4(port2)
...

SDWAN # get router info routing-table  all
...
S*      0.0.0.0/0 [1/0] via 101.100.1.192, port3, [1/0]
                  [1/0] via 111.100.1.192, port4, [1/0]
                  [1/0] via 202.100.1.192, port2, [1/0]
...

SDWAN 工作流程

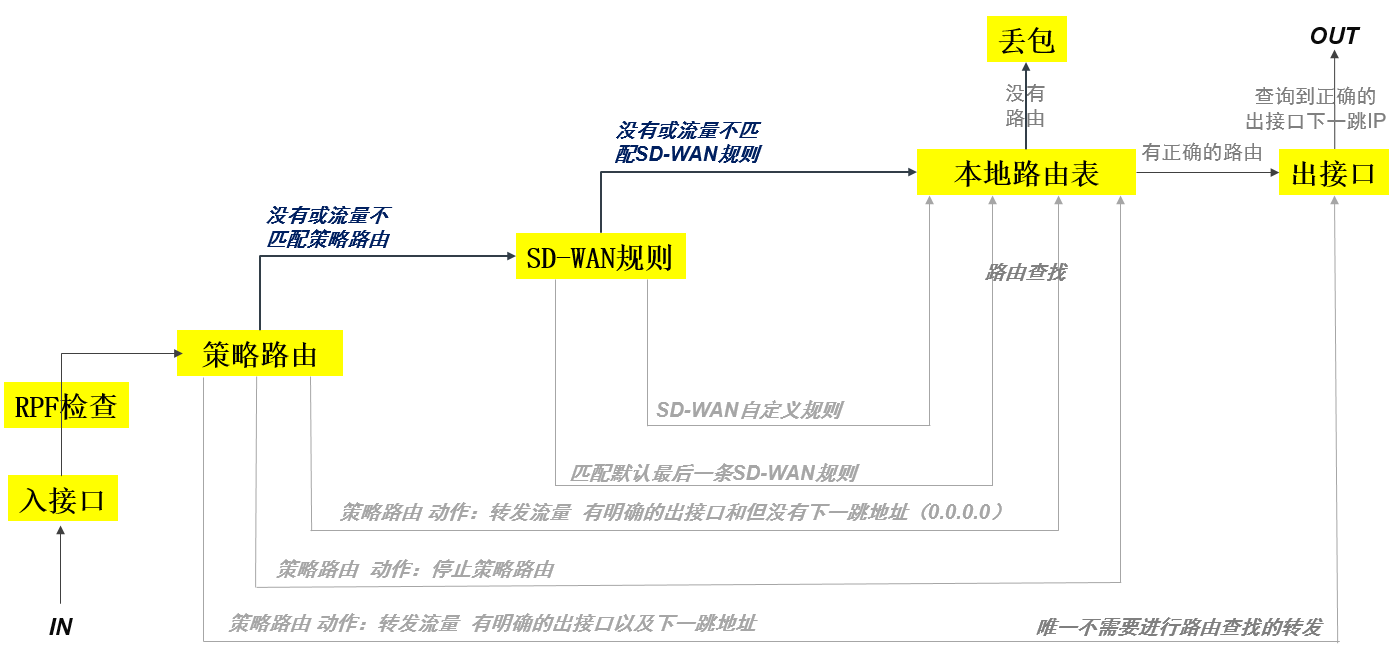

  1. 策略路由、SD-WAN 规则、本地路由表的查找与转发逻辑关系：策略路由 → SD-WAN 规则 → 本地路由。

    image-20230103144134986

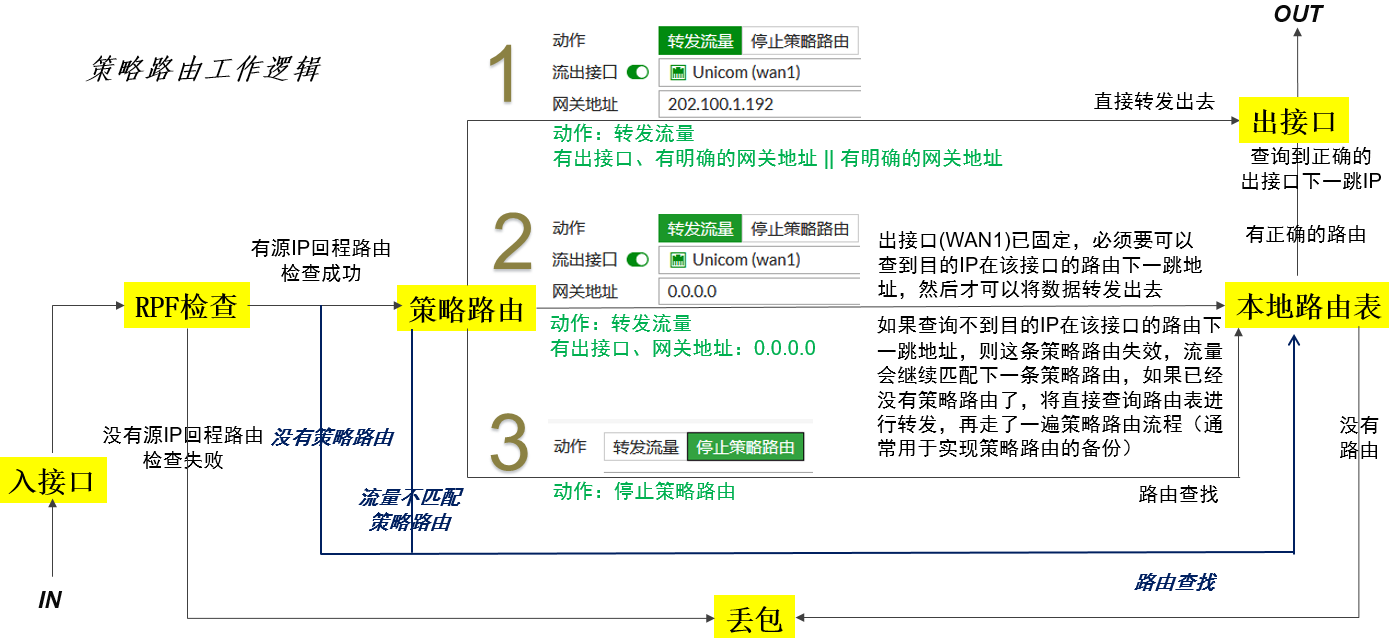

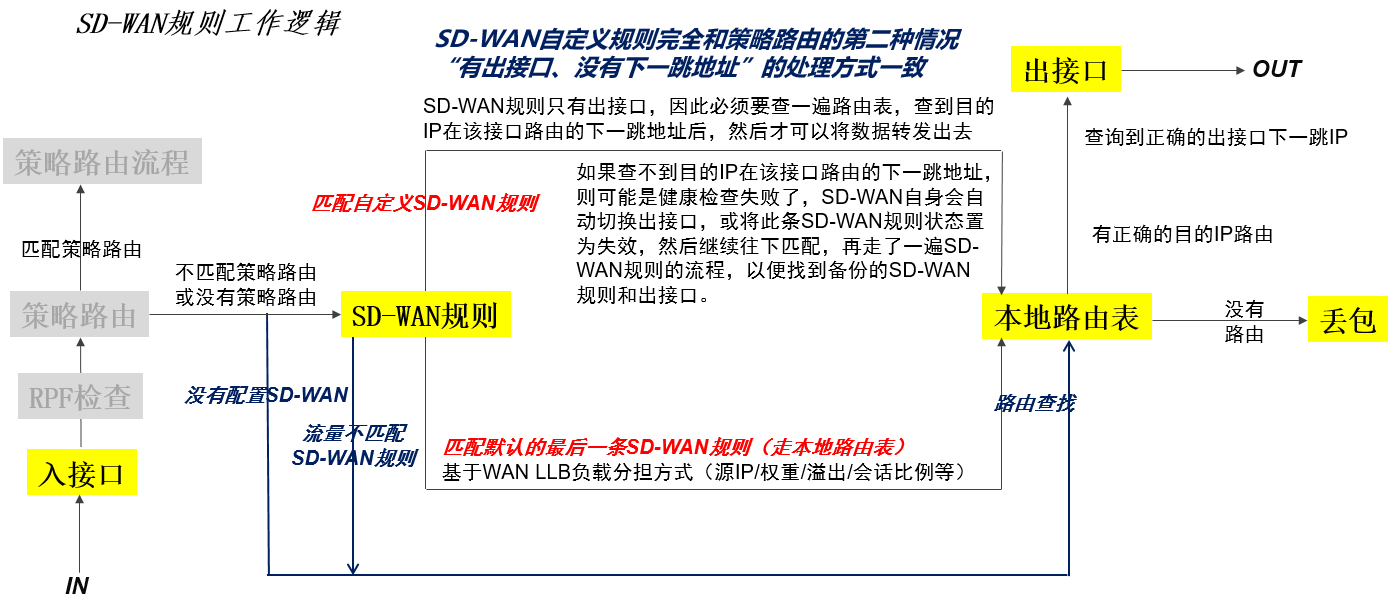

  2. 对比策略路由和 SD-WAN 规则的工作过程（二者有细微的差别，大部分情况下很相似）。

    image-20230103144356794image-20230103144207177

重要

  • 默认配置下（在 config system sdwan → config service → edit X 下，set gateway disable + set default disable），在流量匹配 SD-WAN 规则后，被 SD-WAN 规则执行动作前，会查找 FIB 表项（get router info kernel）：

  • 如果最佳路由的出接口不是 SD-WAN 成员，则忽略 SD-WAN 规则，直接路由转发。

  • 如果目标地址属于直连路由，则忽略 SD-WAN 规则，直接路由转发。

  • 如果最佳路由出接口是 SD-WAN 成员，则通过该 SD-WAN 规则找到最佳的出接口转发。

  • 开启 gateway 和 default 后（在 config system sdwan → config service → edit X 下，set gateway enable + set default enable），则跳过 FIB 路由查找，直接被 SD-WAN 规则转发。

SDWAN 规则

  1. SD-WAN 规则分成两种：

    • 手动自定义的 SD-WAN 规则：低优先级的策略路由（优先级比普通策略路由低），手工添加的 SD-WAN 规则则类似支持多出口的动态选择、支持应用控制、支持路由属性等的增强版策略路由，其转发优先级比普通策略路由低，比普通路由优先级高。

    • 最后一条默认的 SD-WAN 规则：依据 LLB 的负载方式查询本地静态路由（默认源 IP 负载），LLB 负载支持源 IP 负载、溢出、会话权重负载、源目 IP 负载等多种方式，就是旧版本中的 WAN LLB 功能。

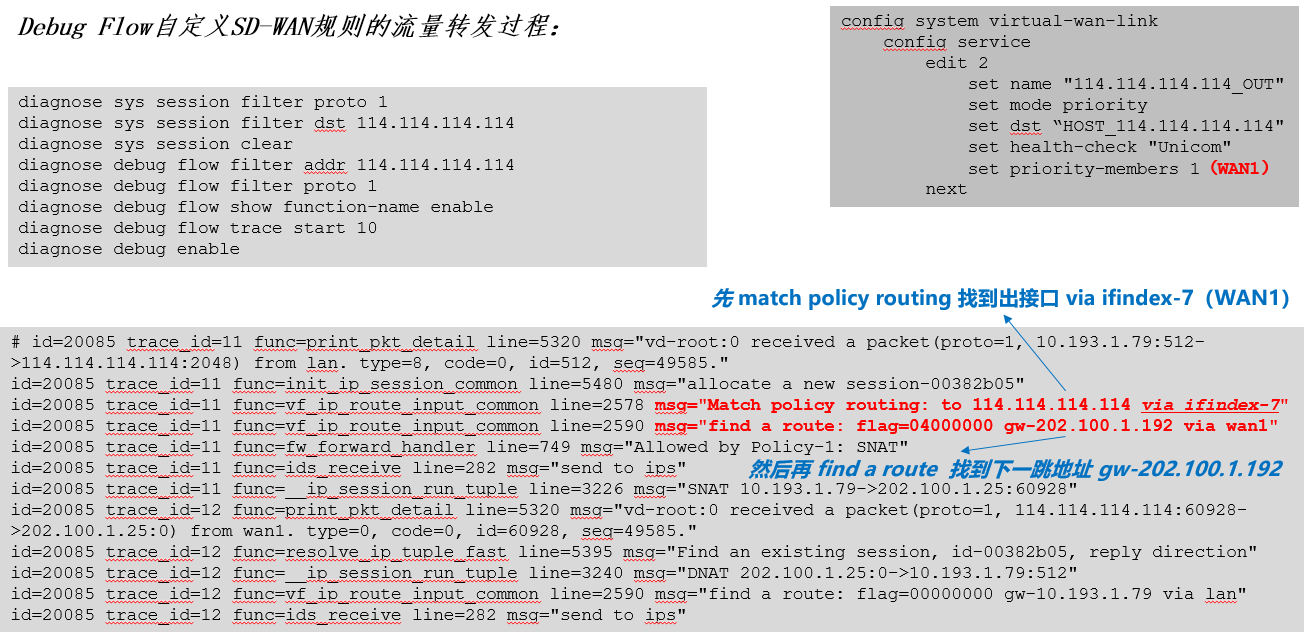

  2. 手工自定义配置的 SD-WAN 规则相当于是一条只配置了出接口但没有配置下一跳地址（下一跳地址为 0.0.0.0）的策略路由，因此必须要再次查询一遍路由表才可以找到正确的下一跳地址，如果无法查找到该接口的下一跳地址，自定义的 SD-WAN 规则也将失效，由此可见 SD-WAN 规则十分依赖 FIB 路由表。

    image-20230103144818275

  3. SD-WAN 规则这样的处理方式，带来的最大的好处是可以实现 SD-WAN 出口故障的快速切换，SD-WAN 的健康检查完全依赖于这种处理方式。一旦健康检查失败，出接口的静态路由将会消失，SD-WAN 将无法在路由表中查找到下一跳地址，因此相应的 SD-WAN 规则也跟随着会失效，从而实现了 SD-WAN 的多出口故障的自动切换。

    重要

    SD-WAN 的路由必不可少，否则 SD-WAN 规则将无法使用。

  4. 必须要配置的内容：手工配置默认路由或明细路由指向 SD-WAN 出口（默认源 IP 负载），或者使用动态路由协议（OSPF/BGP/RIP）学习到相应的路由，总之路由表中一定要有去往 SD-WAN 规则中的目的 IP 的路由才可以。

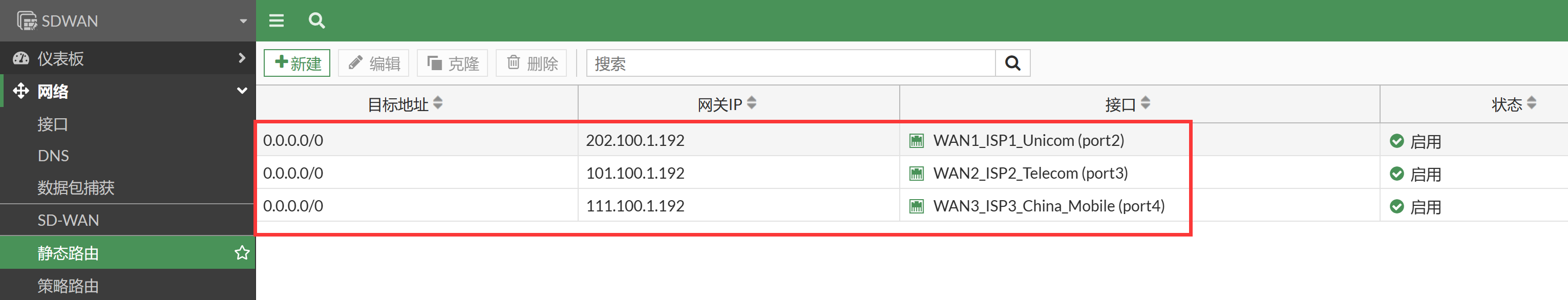

  5. 可以根据需要配置到具体 port2/port3/port4 分别的路由，也可以直接配置指向 SD-WAN 接口的路由。

    image-20230103145859260

    （网关在静态路由中配置）

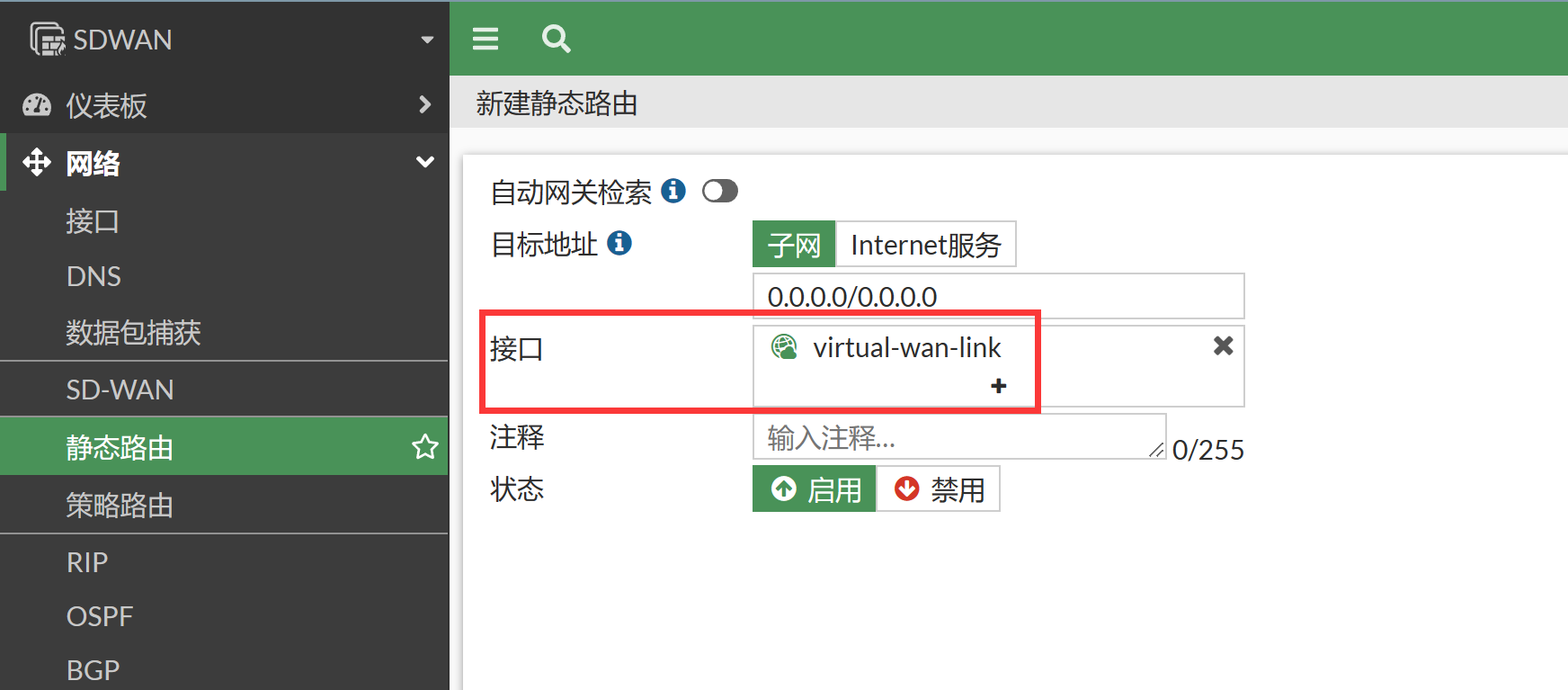

    或：

    image-20230103145940281

    （网关在 SDWAN 成员中配置）

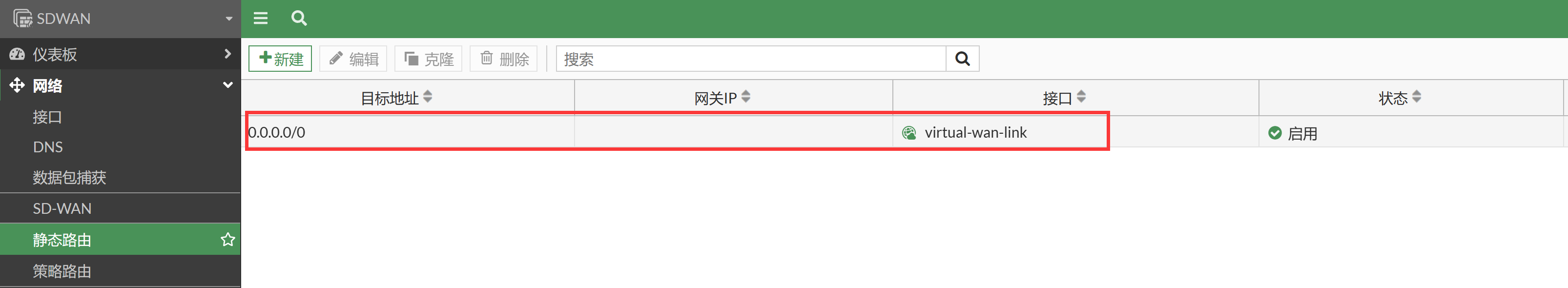

  6. 如果 SD-WAN 是针对去往 Internet 的负载：则必须配置默认路由指向 SD-WAN；如果 SD-WAN 是针对去往 VPN 业务网段的负载：则必须配置 VPN 明细路由指向 SD-WAN。默认情况下路由表中需要存在 SD-WAN 接口的路由，这样 SD-WAN 规则才可以生效。

    image-20230103150158076

  7. 总结来看：默认情况下， SD-WAN 规则由于只能选择出接口而无法直接配置下一跳的 IP 地址（策略路由可以配置出接口和下一跳 IP），因此需要继续通过 FIB 路由表的查询以便找到正确的下一跳 IP 地址，才可以将数据转发出去，可以看出 SD-WAN 规则十分的依赖路由转发表，几乎 SD-WAN 规则就是依赖 FIB 路由表而工作的，二者是相互依存的关系。

  8. 那么是否可以打破这样的依赖关系呢？是否可以和策略路由一样，SD-WAN 规则也可以有一个明确的出接口和下一跳 IP，而不需要依赖 FIB 路由表而找到下一跳 IP 呢？答案是：有的，虽然我们不推荐这样做，这样不利于多出接口的快速切换。具体的做法如下：

    SDWAN # config system sdwan
SDWAN (sdwan) # config members
SDWAN (members) # show
config members
    edit 1
        set interface "port2"
        set gateway 202.100.1.192
    next
    edit 2
        set interface "port3"
        set gateway 101.100.1.192
    next
    edit 3
        set interface "port4"
        set gateway 111.100.1.192
    next
end
SDWAN (members) # end

SDWAN (sdwan) # config service
SDWAN (service) # edit 1
SDWAN (1) # show full-configuration
config service
    edit 1
        set name "OFFICE_365"
        set addr-mode ipv4
        set input-device-negate disable
        set mode priority
        set role standalone
        set standalone-action disable
        set tos 0x00
        set tos-mask 0x00
        set src "LAN_192.168.1.0"
        set src-negate disable
        set internet-service enable
        set internet-service-name "Microsoft-Office365"
        set health-check "Default_DNS"
        set link-cost-factor latency
        set link-cost-threshold 10
        set hold-down-time 0
        set dscp-forward disable
        set dscp-reverse disable
        set priority-members 3 1 2
        set status enable
        ***set gateway disable***
        ***set default disable***
        set tie-break zone
        set use-shortcut-sla enable
        set passive-measurement disable
    next
end

    如果将 SD-WAN 规则下面的 gateway 和 default 默认状态有 disable 改成 enable，则 SD-WAN 规则将跳过 FIB 的查询，直接选择 members 接口里面配置的下一跳 IP 作为 SDWAN 规则（策略路由）的下一跳 IP，直接转发流量，而不再查询 FIB 路由表了。

    SDWAN # config system sdwan
SDWAN (sdwan) # config service
SDWAN (service) # edit 1
SDWAN (1) # set gateway enable
SDWAN (1) # set default enable
SDWAN (1) # end
SDWAN (sdwan) # end

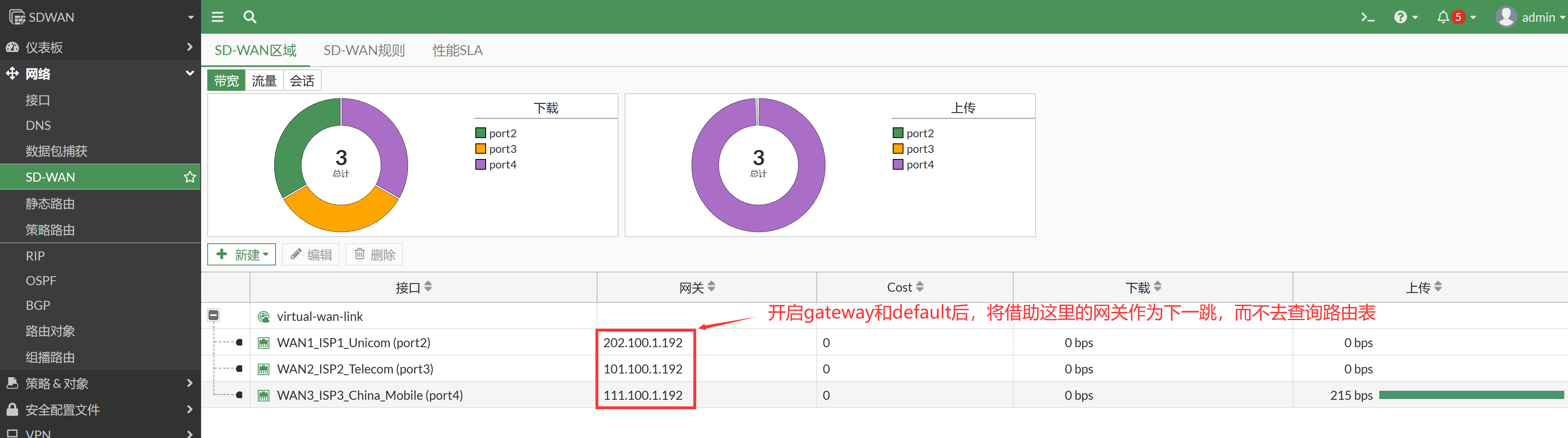

    image-20230103151146201

    重要

    这种使用场景比较特别，需要将 SD-WAN 流量固定地从某个出口和下一跳 IP 转发，而不受到底层 FIB 路由表路由切换的影响（健康检查切换/link-monitor 等等），这种使用场景比较少用到。

  9. 默认配置下，本机发出的报文不受 SDWAN 规则的影响。

总结

  1. SD-WAN 规则可以认为是调用了多个有序出接口（oif）列表的策略路由，但是优先级比普通的策略路由要低一些，oif 在策略路由中从左（最优先）到右（最不优先）进行排序。

    SDWAN # diagnose firewall proute list
list route policy info(vf=root):

id=2098397185(0x7d130001) vwl_service=1(OFFICE_365) vwl_mbr_seq=3 1 2 dscp_tag=0xff 0xff flags=0x0 tos=0x00 tos_mask=0x00 protocol=0 sport=0-65535 iif=0(any) dport=1-65535 path(3) oif=6(port4) gwy=111.100.1.192 oif=4(port2) gwy=202.100.1.192 oif=5(port3) gwy=101.100.1.192 default
source(1): 192.168.1.0-192.168.1.255
destination wildcard(1): 0.0.0.0/0.0.0.0
internet service(1): Microsoft-Office365(327782,0,0,0)
hit_count=0 last_used=2023-01-02 23:10:21

  2. SD-WAN 规则的类别（Best Quality, Lowest Cost, Maximize Bandwidth）决定了当 SLA 检查值（延迟、抖动、丢失）发生变化时，接口列表中的出接口（oif）顺序是如何变化的。

  3. 默认情况下，FIB 路由表中必须有去往目的 IP 的路由，这样 SD-WAN 规则才可以生效，SD-WAN 规则的出接口的下一跳是通过 FIB 路由表查询获取的，因此 SD-WAN 目的网段的路由非常重要。

    SDWAN # get router info routing-table  all
...
S*      0.0.0.0/0 [1/0] via 101.100.1.192, port3, [1/0]
                  [1/0] via 111.100.1.192, port4, [1/0]
                  [1/0] via 202.100.1.192, port2, [1/0]
...

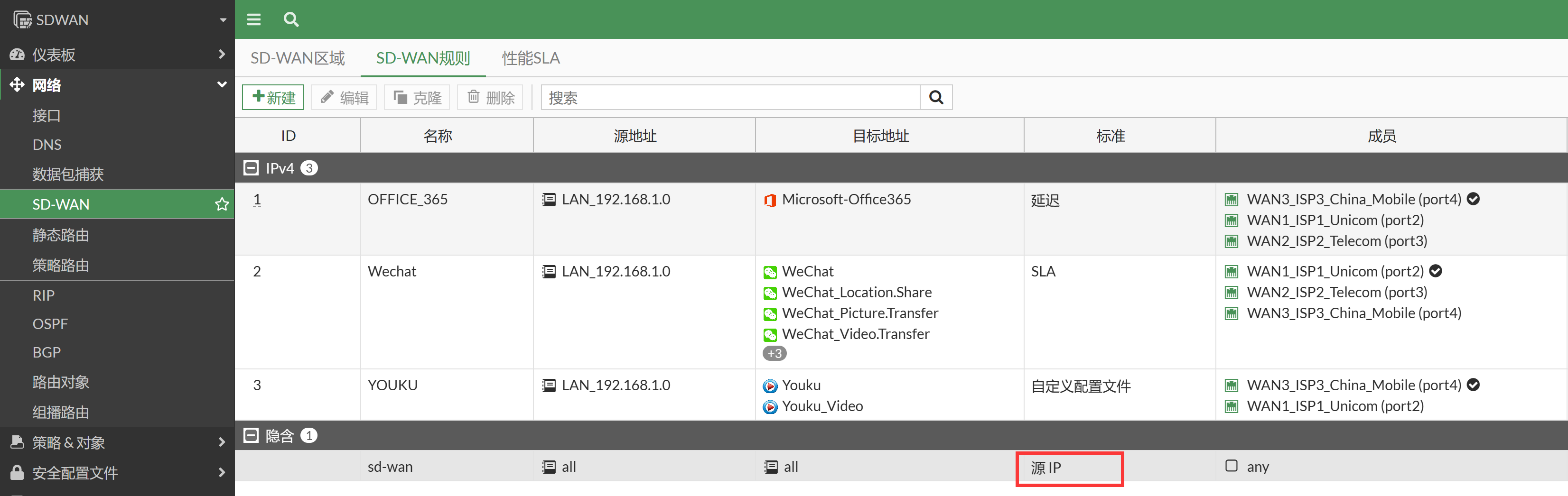

  4. 如果没有匹配的 SD-WAN 的策略路由，则路由的决策会基于 FIB 进行查找（默认是源 IP 方式的 ECMP）。

    image-20230103152230397
    # config system sdwan
# set load-balance-mode ?
source-ip-based          Source IP load balancing. All traffic from a source IP is sent to the same interface.

weight-based             Weight-based load balancing. Interfaces with higher weights have higher priority and get more traffic.

usage-based              Usage-based load balancing. All traffic is sent to the first interface on the list. When the bandwidth on that interface exceeds the spill-over limit new traffic is sent to the next interface.

source-dest-ip-based     Source and destination IP load balancing. All traffic from a source IP to a destination IP is sent to the same interface.

measured-volume-based    Volume-based load balancing. Traffic is load balanced based on traffic volume (in bytes). More traffic is sent to interfaces with higher volume ratios.

  5. 路由（或 SD-WAN 转发顺序）发生改变后（比如出接口列表重新排序、健康检查失败触发、动态路由协议更新），会话将重新上送 CPU 进行匹配处理，重新查询策略和路由，这样流量可能会迁移到另一个 SD-WAN 成员接口上（具体详见 网络管理 → SD-WAN → SD-WAN 介绍 → SD-WAN 健康状态检查章节）。

  6. 有 NAT 的会话的流量不会随着路由的变化而改变流量的出接口（默认情况下），只有纯三层的流量转发才会正常的进行出接口切换，如下命令行决定了以上特性。

    重要

    默认配置下的 SNAT 场景，即使转发流量的 SD-WAN 成员的健康检查变为 dead，只要该线路仍然存在路由（可能关闭了update-static-route），已有的旧会话仍然不会切换到其他线路。

    SDWAN # config system global
SDWAN (global) # show full-configuration | grep snat
    set snat-route-change disable

  7. 没有 NAT 的流量，在接口下设置会话保持（preserve-session-route）可以允许在路由更改后强制将会话保持在同一个 sd-wan 成员上，不跟随这出接口的变化而变化已有流量会话的出接口信息。

    SDWAN # config system interface
SDWAN (interface) # edit port2
SDWAN (port2) # set preserve-session-route enable
SDWAN (port2) # end
