SD-WAN 健康检查

2025/10/29大约 10 分钟

SD-WAN 健康检查

基础配置

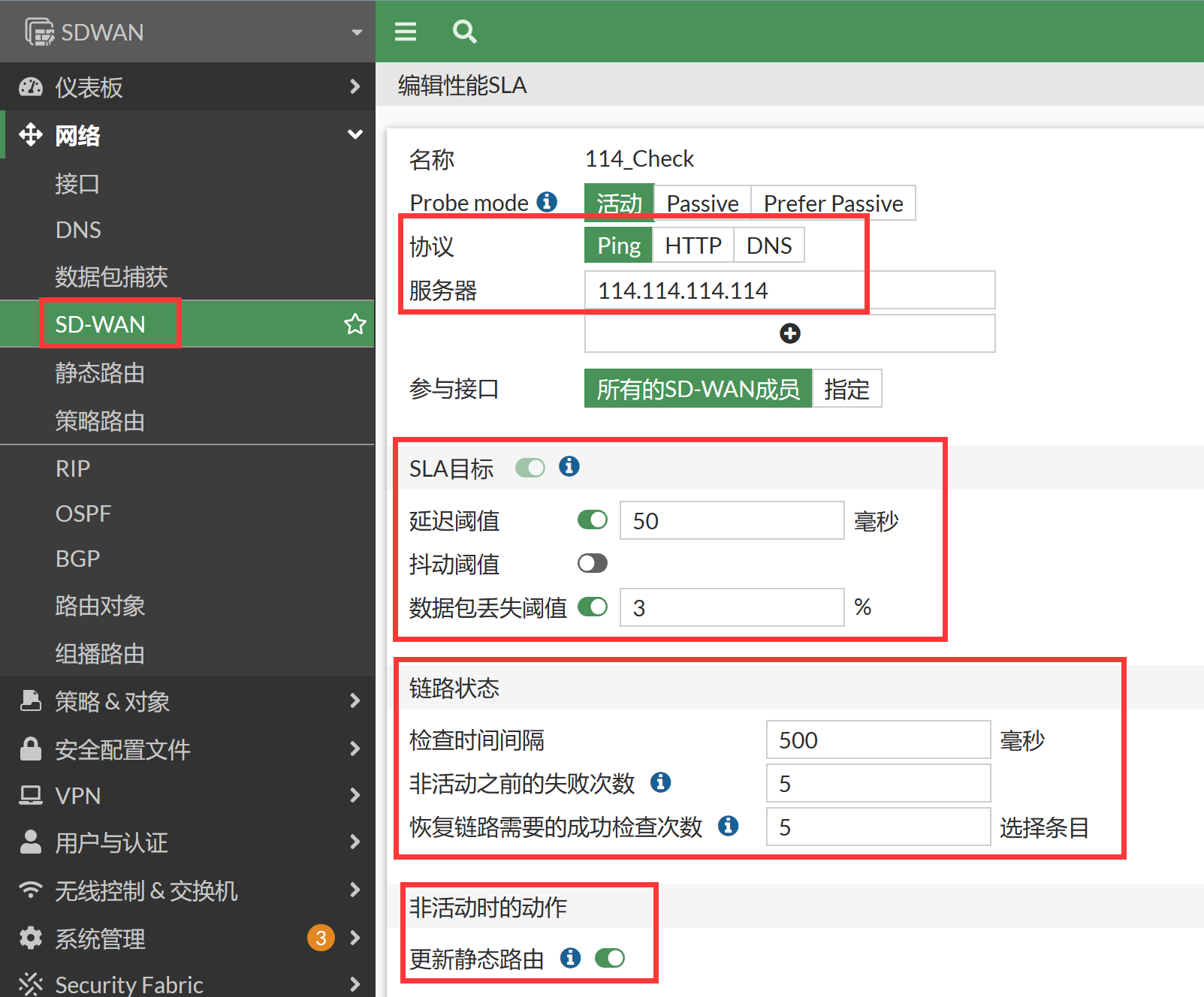

  1. 进入网络 → SD-WAN → 性能 SLA，新建 SLA 检测。

    image-20230103172219121

  2. 对应 CLI。

    SDWAN # config system sdwan
SDWAN (sdwan) # config health-check
SDWAN (health-check) # edit "114_Check"
SDWAN (114_Check) # show
config health-check
    edit "114_Check"
        set server "114.114.114.114"    //可以指定两个被检测的server，server可以是IP或者FQDN//
        set protocol ping    //SLA探测使用的协议，可以选择ping、tcp-echo、udp-echo、http、twamp、dns、tcp-connect、ftp//
        set interval 500    //每隔500 milliseconds发送一下健康检测的探测//
        set probe-timeout 500    //探测数据包被视为丢失前的等待时间（毫秒），默认 = 500）//
        set failtime 5    //两个被探测的sla server在连续发起的5次探测都没有回应之后，没有回应的sd-wan接口成员将会被置位为dead状态，会将其在SD-WAN的选路接口组中剔除//
        set recoverytime 5    //sla状态在两个sla server中其中的一个连续响应5次后切换回alive状态，会恢复到SD-WAN的选路接口中//
        set members 0    //指定健康检查发送的出接口，0表示所有//
        config sla    //SLA Targets是可选项,SD-WAN规则中的 “Lowest Cost”规则 (mode sla) 和 “Maximize Bandwidth“规则 (mode load-balance)需要用到SLA Targets中的检测值，基于SLA检测值进行流量路径的判断和选择//
            edit 1
                set link-cost-factor latency packet-loss
                set latency-threshold 50
                set packetloss-threshold 3
            next
        end
    next
end

效果验证

  1. Server IP 后台的处理：填写的 SLA server IP 会在 FGT 的内核中添加一个 Fib 路由条目项，以便每个 SD-WAN 接口拥有独立指向 sla server ip 的路由。这些特定的内核路由（被标记为“proto = 17”）将使得 SD-WAN 接口成员到 sla 服务器的可访问性完全独立于通常的路由表转发表（静态路由、动态路由），从而不管静态/动态路由状态如何都可以对 sla 服务器的发起探测请求。

    SDWAN # get router info kernel | grep 114.114.114.114    //内核下发的独立于路由转发表的路由//
tab=254 vf=0 scope=0 type=1 proto=17 prio=0 114.100.1.204/255.255.255.255/0->114.114.114.114/32 pref=0.0.0.0 gwy=114.100.1.196 dev=19(PPPOE1_DR_PENG)
tab=254 vf=0 scope=0 type=1 proto=17 prio=0 111.100.1.10/255.255.255.255/0->114.114.114.114/32 pref=0.0.0.0 gwy=111.100.1.192 dev=6(port4)
tab=254 vf=0 scope=0 type=1 proto=17 prio=0 101.100.1.10/255.255.255.255/0->114.114.114.114/32 pref=0.0.0.0 gwy=101.100.1.192 dev=5(port3)
tab=254 vf=0 scope=0 type=1 proto=17 prio=0 202.100.1.10/255.255.255.255/0->114.114.114.114/32 pref=0.0.0.0 gwy=202.100.1.192 dev=4(port2)

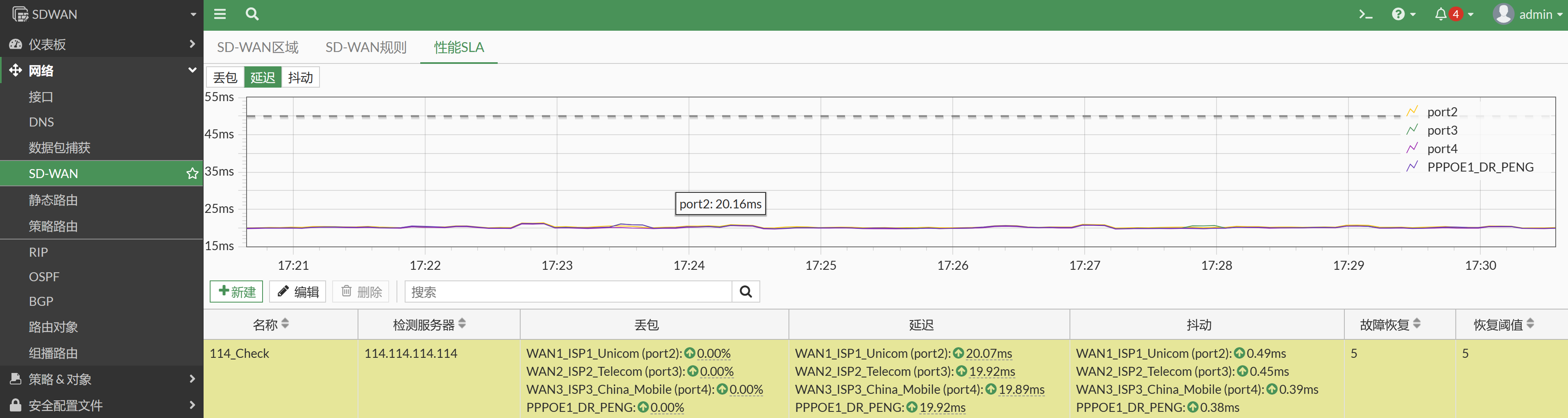

  2. 健康检测 SLA 历史记录。

    image-20230103173046549

  3. 实时 SLA 健康检查参数记录。

    SDWAN # diagnose sys sdwan health-check status 114_Check
Health Check(114_Check):
Seq(1 port2): state(alive), packet-loss(0.000%) latency(19.972), jitter(0.253), bandwidth-up(9999999), bandwidth-dw(9999999), bandwidth-bi(19999998) sla_map=0x1
Seq(2 port3): state(alive), packet-loss(0.000%) latency(19.809), jitter(0.266), bandwidth-up(9999999), bandwidth-dw(9999999), bandwidth-bi(19999998) sla_map=0x1
Seq(3 port4): state(alive), packet-loss(0.000%) latency(19.721), jitter(0.256), bandwidth-up(9999999), bandwidth-dw(9999999), bandwidth-bi(19999998) sla_map=0x1
Seq(4 PPPOE1_DR_PENG): state(alive), packet-loss(0.000%) latency(19.856), jitter(0.299), bandwidth-up(9999999), bandwidth-dw(9999999), bandwidth-bi(19999998) sla_map=0x1

SLA 日志

  1. 某一个接口的十分钟的使用统计。

    SDWAN # diagnose sys sdwan intf-sla-log port3
Timestamp: Tue Jan  3 01:22:04 2023, used inbandwidth: 877bps, used outbandwidth: 877bps, used bibandwidth: 1754bps, tx bytes: 542424bytes, rx bytes: 542130bytes.
Timestamp: Tue Jan  3 01:22:14 2023, used inbandwidth: 877bps, used outbandwidth: 877bps, used bibandwidth: 1754bps, tx bytes: 543504bytes, rx bytes: 543210bytes.
Timestamp: Tue Jan  3 01:22:24 2023, used inbandwidth: 877bps, used outbandwidth: 877bps, used bibandwidth: 1754bps, tx bytes: 544626bytes, rx bytes: 544332bytes.
Timestamp: Tue Jan  3 01:22:34 2023, used inbandwidth: 877bps, used outbandwidth: 877bps, used bibandwidth: 1754bps, tx bytes: 545706bytes, rx bytes: 545412bytes.
Timestamp: Tue Jan  3 01:22:44 2023, used inbandwidth: 884bps, used outbandwidth: 884bps, used bibandwidth: 1768bps, tx bytes: 546828bytes, rx bytes: 546534bytes.
Timestamp: Tue Jan  3 01:22:54 2023, used inbandwidth: 877bps, used outbandwidth: 877bps, used bibandwidth: 1754bps, tx bytes: 547908bytes, rx bytes: 547614bytes.
Timestamp: Tue Jan  3 01:23:04 2023, used inbandwidth: 884bps, used outbandwidth: 884bps, used bibandwidth: 1768bps, tx bytes: 549030bytes, rx bytes: 548736bytes.
Timestamp: Tue Jan  3 01:23:14 2023, used inbandwidth: 884bps, used outbandwidth: 884bps, used bibandwidth: 1768bps, tx bytes: 550152bytes, rx bytes: 549858bytes.
Timestamp: Tue Jan  3 01:23:24 2023, used inbandwidth: 890bps, used outbandwidth: 890bps, used bibandwidth: 1780bps, tx bytes: 551274bytes, rx bytes: 550980bytes.
Timestamp: Tue Jan  3 01:23:34 2023, used inbandwidth: 884bps, used outbandwidth: 884bps, used bibandwidth: 1768bps, tx bytes: 552354bytes, rx bytes: 552060bytes.
......

  2. SLA 的日志记录开启（间隔单位为 s）。

    SDWAN # config system sdwan
SDWAN (sdwan) # config health-check
SDWAN (health-check) # edit 114_Check
SDWAN (114_Check) # set sla-fail-log-period 10    //当成员处于失败状态时，将按指定的间隔生成sla日志//
SDWAN (114_Check) # set sla-pass-log-period 10    //当成员处于活动状态时，按指定的间隔生成sla日志//
SDWAN (114_Check) # end
SDWAN (sdwan) # end

  3. SLA PASS 日志。

    date=2023-01-03 time=01:36:49 eventtime=1672738609392716352 tz="-0800" logid="0113022925" type="event" subtype="sdwan" level="information" vd="root" logdesc="SDWAN SLA information" eventtype="SLA" healthcheck="114_Check" slatargetid=1 interface="port4" status="up" latency="20.333" jitter="1.324" packetloss="0.000" inbandwidthavailable="10.00Gbps" outbandwidthavailable="10.00Gbps" bibandwidthavailable="20.00Gbps" inbandwidthused="0kbps" outbandwidthused="0kbps" bibandwidthused="0kbps" slamap="0x1" msg="Health Check SLA status."

  4. SLA FAIL 日志。

    date=2023-01-03 time=01:38:29 eventtime=1672738709588764152 tz="-0800" logid="0113022933" type="event" subtype="sdwan" level="notice" vd="root" logdesc="SDWAN SLA notification" eventtype="SLA" healthcheck="114_Check" slatargetid=1 interface="port4" status="down" latency="0.000" jitter="0.000" packetloss="4.000" inbandwidthavailable="10.00Gbps" outbandwidthavailable="10.00Gbps" bibandwidthavailable="20.00Gbps" inbandwidthused="0kbps" outbandwidthused="0kbps" bibandwidthused="0kbps" slamap="0x0" metric="packetloss" msg="Health Check SLA status. SLA failed due to being over the performance metric threshold."

  5. 健康检查全部成功的情况。


SDWAN # diagnose sys sdwan health-check status 114_Check
Health Check(114_Check):
Seq(1 port2): state(alive), packet-loss(0.000%) latency(20.186), jitter(0.659), bandwidth-up(9999999), bandwidth-dw(9999999), bandwidth-bi(19999998) sla_map=0x1
Seq(2 port3): state(alive), packet-loss(0.000%) latency(19.979), jitter(0.519), bandwidth-up(9999999), bandwidth-dw(9999999), bandwidth-bi(19999998) sla_map=0x1
Seq(3 port4): state(alive), packet-loss(70.000%) latency(20.073), jitter(0.695), bandwidth-up(9999999), bandwidth-dw(9999999), bandwidth-bi(19999998) sla_map=0x0
Seq(4 PPPOE1_DR_PENG): state(alive), packet-loss(0.000%) latency(20.122), jitter(0.552), bandwidth-up(9999999), bandwidth-dw(9999999), bandwidth-bi(19999998) sla_map=0x1

  6. 制造接口的 Member3（Port4）丢包，查看失败的健康检查结果为 dead。

    SDWAN # diagnose sys sdwan member
Member(1): interface: port2, flags=0x0 , gateway: 202.100.1.192, priority: 1 1024, weight: 0
Member(2): interface: port3, flags=0x0 , gateway: 101.100.1.192, priority: 100 1024, weight: 0
Member(3): interface: port4, flags=0x0 , gateway: 111.100.1.192, priority: 1 1024, weight: 0
Member(4): interface: PPPOE1_DR_PENG, flags=0x8 , gateway: 114.100.1.196, priority: 1 1024, weight: 0

SDWAN # diagnose sys sdwan health-check status 114_Check
Health Check(114_Check):
Seq(1 port2): state(alive), packet-loss(0.000%) latency(20.068), jitter(0.454), bandwidth-up(9999999), bandwidth-dw(9999999), bandwidth-bi(19999998) sla_map=0x1
Seq(2 port3): state(alive), packet-loss(0.000%) latency(19.887), jitter(0.483), bandwidth-up(9999999), bandwidth-dw(9999999), bandwidth-bi(19999998) sla_map=0x1
Seq(3 port4): state(dead), packet-loss(18.000%) sla_map=0x0
Seq(4 PPPOE1_DR_PENG): state(alive), packet-loss(0.000%) latency(19.876), jitter(0.497), bandwidth-up(9999999), bandwidth-dw(9999999), bandwidth-bi(19999998) sla_map=0x1

  7. 对应的 SD-WAN 规则下 port4 接口也会显示 dead。

    SDWAN # diagnose sys sdwan service 1

Service(1): Address Mode(IPV4) flags=0x260 use-shortcut-sla
  Gen(4), TOS(0x0/0x0), Protocol(0: 1->65535), Mode(priority), link-cost-factor(latency), link-cost-threshold(10), heath-check(114_Check)
  Members(4):
    1: Seq_num(1 port2), alive, latency: 20.087, selected
    2: Seq_num(4 PPPOE1_DR_PENG), alive, latency: 19.904, selected
    3: Seq_num(2 port3), alive, latency: 19.950, selected
    4: Seq_num(3 port4), dead    //不再被SD-WAN规则选路使用//
  Internet Service(1): Microsoft-Office365(327782,0,0,0)
  Src address(1):
        192.168.1.0-192.168.1.255

  8. 查看策略路由列表，SD-WAN 转发表中移除了 oif index 6：port4 接口。

    SDWAN # diagnose firewall proute list
list route policy info(vf=root):

id=2097807361(0x7d0a0001) vwl_service=1(OFFICE_365) vwl_mbr_seq=1 4 2 dscp_tag=0xff 0xff flags=0x0 tos=0x00 tos_mask=0x00 protocol=0 sport=0-65535 iif=0(any) dport=1-65535 path(3) oif=4(port2) gwy=202.100.1.192 oif=19(PPPOE1_DR_PENG) gwy=114.100.1.196 oif=5(port3) gwy=101.100.1.192 default    // SD-WAN转发表中移除了oif index 6：port4接口
source(1): 192.168.1.0-192.168.1.255
destination wildcard(1): 0.0.0.0/0.0.0.0
internet service(1): Microsoft-Office365(327782,0,0,0)
hit_count=0 last_used=2023-01-03 00:00:13

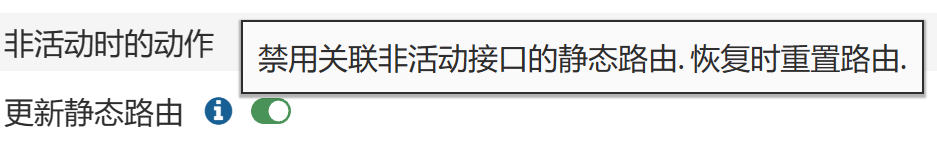

  9. 由于健康检查里面的更新静态路由打开了（默认开启），因此相应的 SD-WAN 静态路由也会将 port4 对应的 SD-WAN 路由状态置位为 inactive（可以在路由 database 中看到，但会出现在路由表中）。

    image-20230103174930643
    config system sdwan
    config health-check
        edit "114_Check"
            set update-static-route enable
        next
    end
end
    SDWAN # get router info routing-table database
...
S     > 0.0.0.0/0 [1/0] via 111.100.1.192, port4 inactive, [1/0]
     *>           [1/0] via 114.100.1.196, PPPOE1_DR_PENG, [1/0]
     *>           [1/0] via 202.100.1.192, port2, [1/0]
     *>           [1/0] via 101.100.1.192, port3, [100/0]
...

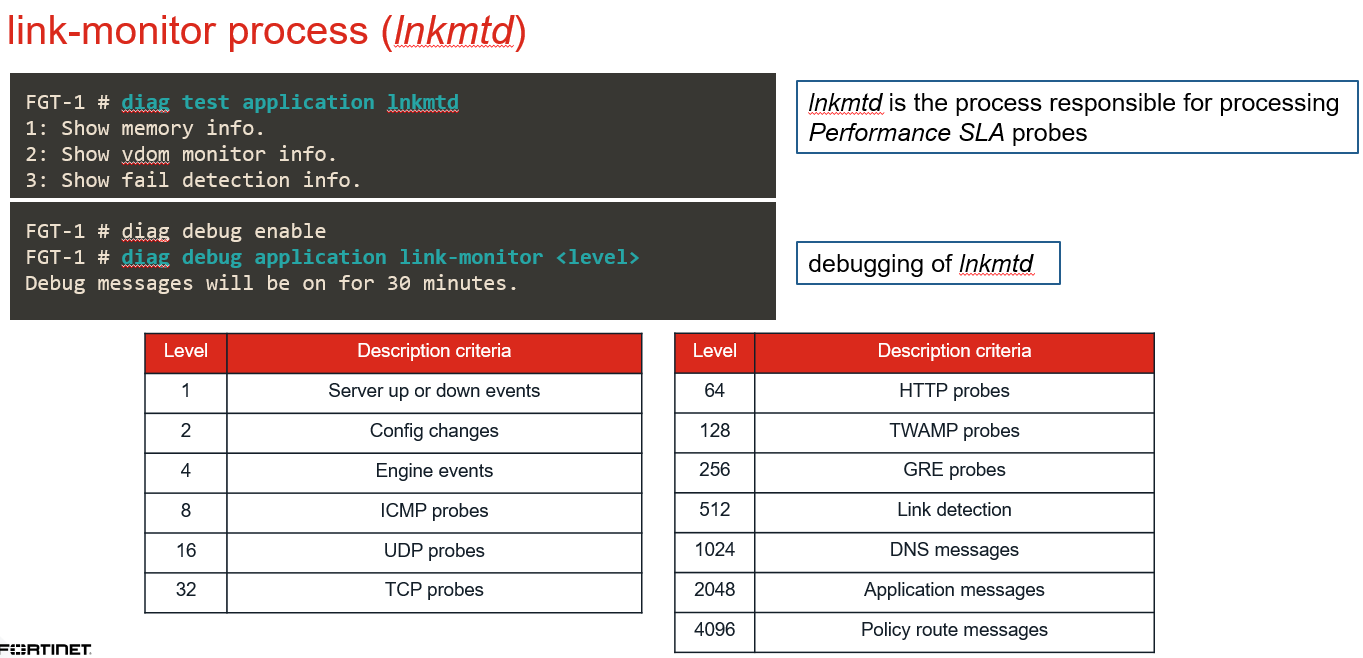

  10. 只要健康检查失败，则 port4 就不会被策略路由/SD-WAN 规则/路由转发数据了，和 link-moniter 的效果是类似的，其实进程也是使用的同样一个进程“link-monitor process (lnkmtd)”，debug lnkmtd 进程。

    image-20230103175056668

补充

讨论另外一个事情：SD-WAN 健康检查检测到出口异常，就会引起路由出接口变化，那么策略路由/SD-WAN 规则/路由在出接口发生了变化的时候，FGT 在转发数据的时候是什么样的一个处理逻辑。

  1. 首先回答这个问题：SD-WAN 规则的下一跳/出接口切换了，流量就会立即切换吗？

  2. 有两条命令需要知道：

    config system global
      set snat-route-change disable（默认状态disable）
end

    路由变化，Snat 的会话表是否跟随着一起变化更新？

    • disable：会话表项不变化，继续保持该会话，保持原有出口 （默认值为 disable）

    • enable：会话表项变化，会话状态会置位为 dirty，并且新来的数据将会重新上送 CPU 查询策略/路由等参数，重新进行会话的匹配，一旦路由变化将会匹配新的出口进行数据的转发

      重要

      默认配置下的 SNAT 场景，即使转发流量的 SD-WAN 成员的健康检查变为 dead，只要该线路仍然存在路由（可能关闭了update-static-route），已有的旧会话仍然不会切换到其他线路。

    路由变化，非 SNAT 会话表是否跟随着一起变化更新？

    config system interface
    edit "port2"
        set preserve-session-route disable（默认状态disable）
    next

end


- disable：不保持会话。
- enable：强制保持会话，不会主动的更新会话中路由的下一跳地址。
- 这个命令的优先级更高，只要开启了接口的会话保持，无论 snat-route-change 是否是 enable，会话还是为会优先保持，会话/流量不会更变出接口信息。

3. 总结来看：默认情况已存在的 SNAT 会话将会进行会话保持，不会跟随着 SD-WAN 规则/路由的出接口变化，而改变数据的转发出口，还是会保持原有出接口进行转发数据。这样的会话数据是不会切换的。新建的 SNAT 的会话，则会按照新建会话处理流程上送 CPU，查询当前最新的 SD-WAN 规则/路由等信息进行数据转发，会切换到新的出口上去。

4. 而如果没有 SNAT 的环境下，仅仅是三层路由转发的会话，会话是会随着路由的变化而 dirty，强制上送 CPU 进行 SD-WAN 规则/路由/策略的重新查询和转发处理，一旦路由出接口有变化，转发数据会立即跟换改会话数据流的出接口。

5. 一旦在接口下配置了会话保持 preserve-session-route enable，则会有最高的优先级保障会话保持的机制。

6. 还有另外一个参数（异步路由）会影响到路由变化时候的数据转发逻辑。

```bash
config system settings
    set asymroute disable（默认状态disable）
end
  • disable：默认配置，不允许非对称路由。此时路由变化，Session（NAT/非 NAT）是否保持基于“snat-route-change”和“preserve-session-route”的配置结果而定。
  • enable：此时无论“snat-route-change”和“preserve-session-route”如何配置，只要路由发生了变化，流量会重新查询路由强制将流量转发到新的下一跳出口。此时任何会话保持都会失效。这个拥有很高的优先级，打破一切的会话保持机制，当然考虑到安全性，不建议开启异步路由。

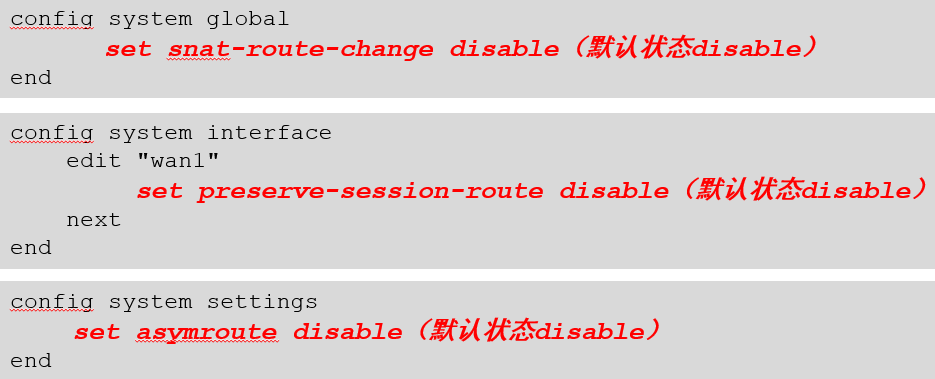

  1. SD-WAN 规则的下一跳/出接口切换后，业务流量切换注意：因为 SD-WAN 的切换会相对频繁一些，以下参数如果调整不合适就会出现 SD-WAN 一切换就出现业务中断的情况。因此非特殊情况下，尽量保持以下三个参数为默认的状态，这样有利于 SD-WAN 路由切换时候业务的平滑切换。务必先理解清楚三个参数的含义，然后才可按照自己的需求选择性的开启。

    image-20230103175511614
