健康检查配置实践

2025/10/29大约 19 分钟

健康检查配置实践

概述

在 SD-WAN 的健康检查中，探测目标可以配置 1 个 Server 或 2 个 Server，本文主要探讨：

  • 健康检查探测目标个数/检测状态（up/down）对健康检查状态（alive/dead）的影响。
  • 目标服务器数量对 Manual 模式的 SD-WAN 规则选路产生的影响。
  • 健康检查选项中的“更新静态路由”（update-static-route）对 SD-WAN 选路的作用，以及与探测目标服务器数量相关的差异化表现。
  • 针对不同应用场景，提供相应的配置建议。

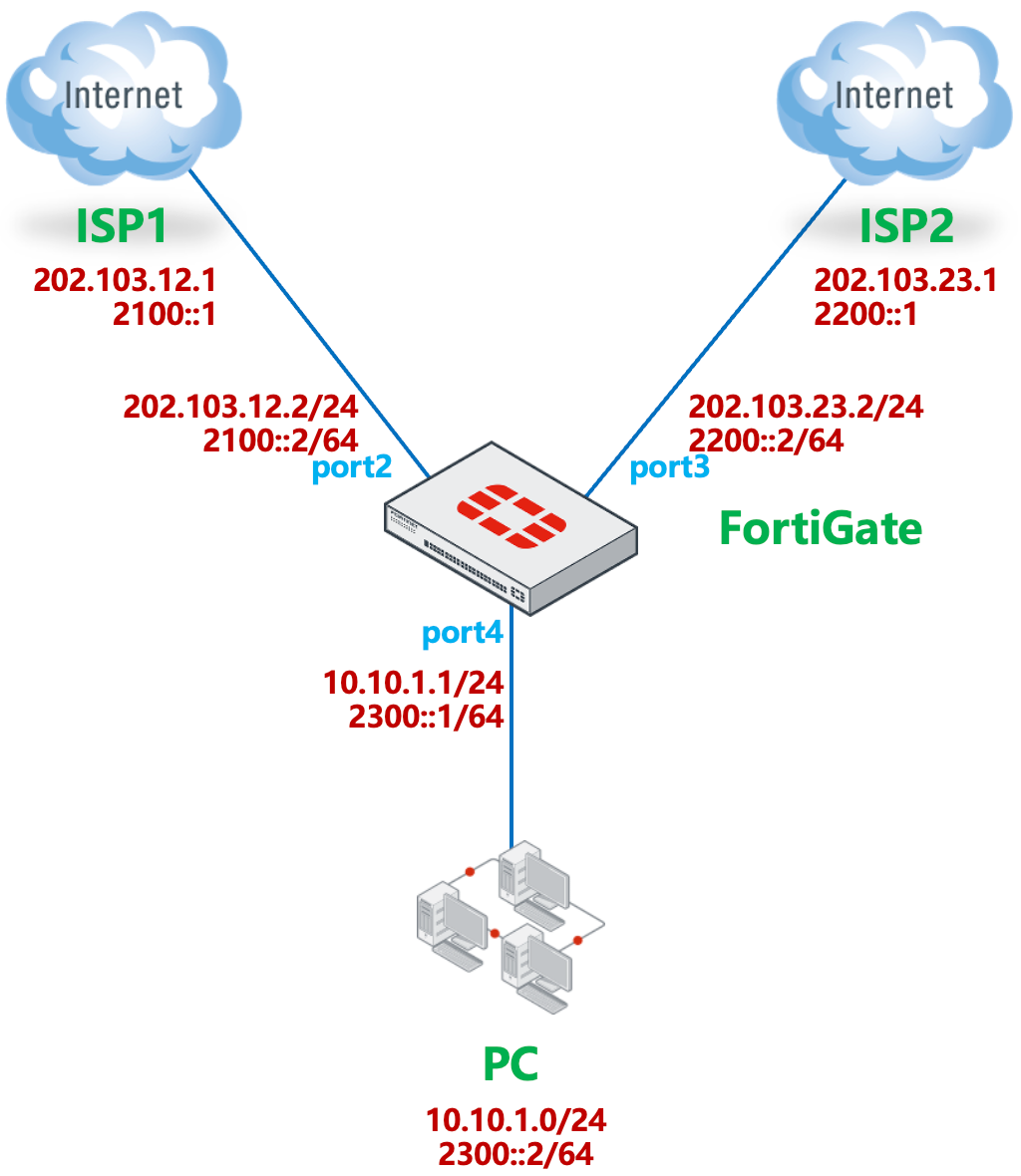

网络拓扑

image-20250110153306041

  • FortiGate 有两条 ISP 线路（IPv4/IPv6 双栈）连接 Internet，两条 ISP 线路做双栈 SD-WAN。

  • FortiGate 配置健康检查，检查 Internet 上目标服务器（IPv4/IPv6）的状态，以健康检查的结果决定 SD-WAN 选路。

  • PC 通过 FortiGate 的 SD-WAN 选路来访问 Internet。

  • 基础网络配置略，SD-WAN 基础配置与初始路由表，路由表中默认路由在两个 ISP 接口上负载：

    config system sdwan
    set status enable
    config zone
        edit "virtual-wan-link"
        next
    end
    config members
        edit 1
            set interface "port2"
            set gateway 202.103.12.1
            set gateway6 2100::1
        next
        edit 2
            set interface "port3"
            set gateway 202.103.23.1
            set gateway6 2200::1
        next
    end
end
config router static
    edit 1
        set distance 1
        set sdwan-zone "virtual-wan-link"
    next
end
config router static6
    edit 1
        set distance 1
        set sdwan-zone "virtual-wan-link"
    next
end

FortiGate # get router info routing-table all
Routing table for VRF=0
S*      0.0.0.0/0 [1/0] via 202.103.12.1, port2, [1/0]
                  [1/0] via 202.103.23.1, port3, [1/0]
C       10.10.1.0/24 is directly connected, port4
C       202.103.12.0/24 is directly connected, port2
C       202.103.23.0/24 is directly connected, port3
FortiGate # get router info6 routing-table
Routing table for VRF=0
S*      ::/0 [1/0] via 2100::1, port2, 17:24:49, [1024/0]
             [1/0] via 2200::1, port3, 17:24:49, [1024/0]
C       ::1/128 via ::, root, 3d18h28m
C       2100::/64 via ::, port2, 17:25:23
C       2200::/64 via ::, port3, 17:25:13
C       2300::/64 via ::, port4, 00:00:04

1 个健康检查配置 2 个 Server

基础配置

  1. 在 FortiGate 上创建健康检查，配置 2 个 IPv4 探测 Server，检测 223.5.5.5（在前）和 223.6.6.6（在后），参与接口选择所有 SD-WAN 成员（port2 和 port3），默认开启update-static-route。

    config health-check
    edit "Server"
        set server "223.5.5.5" "223.6.6.6"
        set members 0
    next
end

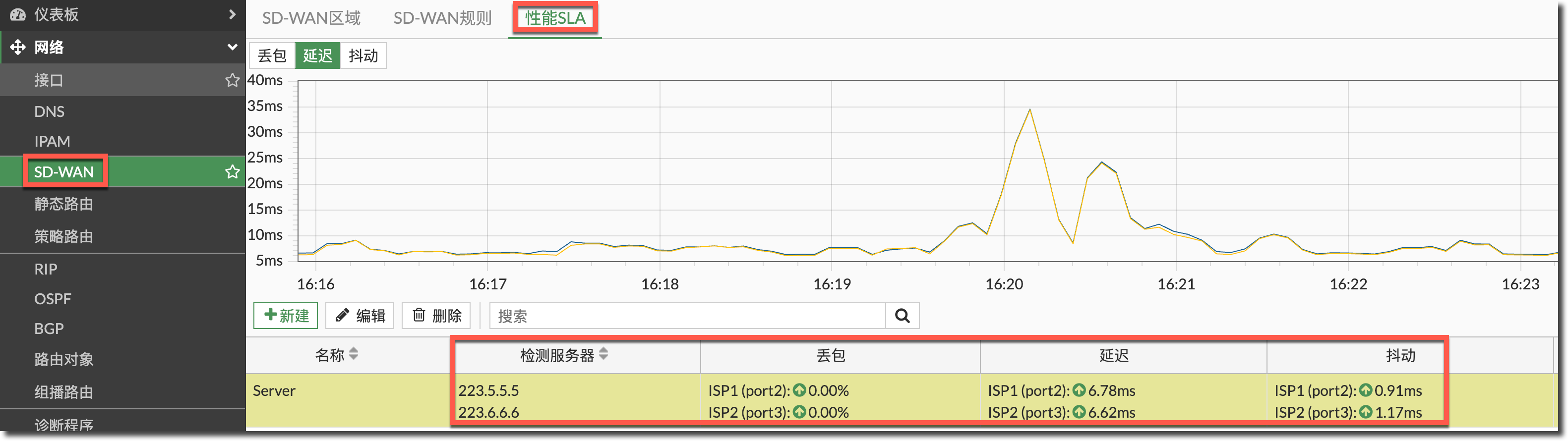

  2. 查看健康检查的状态，两条线路均为 alive 状态。

    image-20250110162629034

    FortiGate # diagnose sys sdwan health-check status
Health Check(Server):
Seq(1 port2): state(alive), packet-loss(0.000%) latency(15.662), jitter(11.245), mos(4.385), bandwidth-up(9999997), bandwidth-dw(9999997), bandwidth-bi(19999994) sla_map=0x0
Seq(2 port3): state(alive), packet-loss(0.000%) latency(15.519), jitter(11.240), mos(4.385), bandwidth-up(9999998), bandwidth-dw(9999998), bandwidth-bi(19999996) sla_map=0x0

  3. 配置 Manual 模式的 SD-WAN 规则，将 PC 网段的流量优先通过 ISP1（port2）线路进行转发，其次通过 ISP2（port3）线路进行转发。

    config system sdwan
    config service
        edit 1
            set name "to_Internet"
            set dst "all"
            set src "all"
            set priority-members 1 2
        next
    end
end

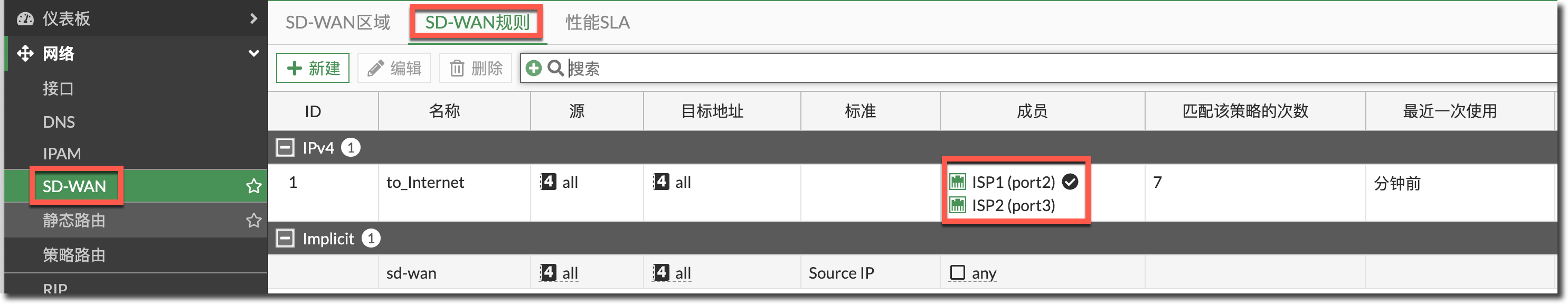

  4. 查看 SD-WAN 规则选路状态，优先选择 ISP1（port2）线路转发。

    image-20250110162508111

    FortiGate # diagnose sys sdwan service

Service(1): Address Mode(IPV4) flags=0x200 use-shortcut-sla
 Tie break: cfg
  Gen(1), TOS(0x0/0x0), Protocol(0: 1->65535), Mode(manual)
  Members(2):
    1: Seq_num(1 port2), alive, selected
    2: Seq_num(2 port3), alive, selected
  Src address(1):
        0.0.0.0-255.255.255.255

  Dst address(1):
        0.0.0.0-255.255.255.255

  5. 抓取探测报文可以看到，ISP1（port2）和 ISP2（port3）接口会同时探测 223.5.5.5 和 223.6.6.6 两个 Server。

    FortiGate # diagnose sniffer packet any icmp 4
Using Original Sniffing Mode
interfaces=[any]
filters=[icmp]
0.386576 port2 out 202.103.12.2 -> 223.5.5.5: icmp: echo request
0.386658 port2 out 202.103.12.2 -> 223.6.6.6: icmp: echo request
0.386675 port3 out 202.103.23.2 -> 223.5.5.5: icmp: echo request
0.386698 port3 out 202.103.23.2 -> 223.6.6.6: icmp: echo request
0.392926 port3 in 223.5.5.5 -> 202.103.23.2: icmp: echo reply
0.393021 port3 in 223.6.6.6 -> 202.103.23.2: icmp: echo reply
0.393048 port2 in 223.5.5.5 -> 202.103.12.2: icmp: echo reply
0.393075 port2 in 223.6.6.6 -> 202.103.12.2: icmp: echo reply

    重要

    后续本文使用如下简写来表示每个线路上对两个 Server 的探测结果：

    • ISP1#1：ISP1 上对 223.5.5.5 的探测结果。
    • ISP1#2：ISP1 上对 223.6.6.6 的探测结果。
    • ISP2#1：ISP2 上对 223.5.5.5 的探测结果。
    • ISP2#2：ISP2 上对 223.6.6.6 的探测结果。

ISP1#1 down，其他 up

  1. 在 ISP1 上模拟探测的目标服务器 223.5.5.5（位于健康检查的 Server 序列 1）失效，其他正常访问。

    FortiGate # diagnose sniffer packet any icmp 4
Using Original Sniffing Mode
interfaces=[any]
filters=[icmp]
0.316221 port2 out 202.103.12.2 -> 223.5.5.5: icmp: echo request
0.316311 port2 out 202.103.12.2 -> 223.6.6.6: icmp: echo request
0.316327 port3 out 202.103.23.2 -> 223.5.5.5: icmp: echo request
0.316354 port3 out 202.103.23.2 -> 223.6.6.6: icmp: echo request
0.322336 port3 in 223.5.5.5 -> 202.103.23.2: icmp: echo reply
0.322364 port2 in 223.6.6.6 -> 202.103.12.2: icmp: echo reply
0.322412 port3 in 223.6.6.6 -> 202.103.23.2: icmp: echo reply

  2. 此时查看健康检查状态，显示 ISP1 的状态变为 dead。

    image-20250110172633320

    FortiGate # diagnose sys sdwan health-check status
Health Check(Server):
Seq(1 port2): state(dead), packet-loss(100.000%) sla_map=0x0
Seq(2 port3): state(alive), packet-loss(0.000%) latency(7.209), jitter(2.282), mos(4.399), bandwidth-up(9999998), bandwidth-dw(9999998), bandwidth-bi(19999996) sla_map=0x0

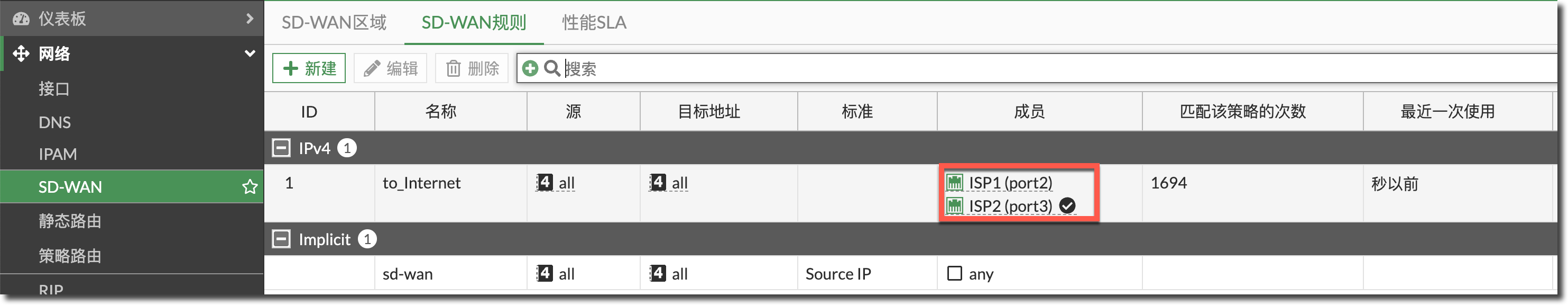

  3. 查看 FortiGate 的 SD-WAN 规则选路状态，选择 ISP2 线路（port3）进行转发。

    image-20250110175106130

    FortiGate # diagnose sys sdwan service

Service(1): Address Mode(IPV4) flags=0x200 use-shortcut-sla
 Tie break: cfg
  Gen(2), TOS(0x0/0x0), Protocol(0: 1->65535), Mode(manual)
  Members(2):
    1: Seq_num(2 port3), alive, selected
    2: Seq_num(1 port2), dead
  Src address(1):
        0.0.0.0-255.255.255.255

  Dst address(1):
        0.0.0.0-255.255.255.255

  4. 查看路由表更新状态，port2 的默认路由仍然存在于路由表中，没有被删除。

    FortiGate # get router info routing-table all
Routing table for VRF=0
S*      0.0.0.0/0 [1/0] via 202.103.12.1, port2, [1/0]
                  [1/0] via 202.103.23.1, port3, [1/0]
C       10.10.1.0/24 is directly connected, port4
C       202.103.12.0/24 is directly connected, port2
C       202.103.23.0/24 is directly connected, port3

ISP1#2 down，其他 up

  1. 将所有 ISP 故障恢复。在 ISP1 上模拟 223.6.6.6（位于健康检查的 Server 序列 2）故障，其他正常访问。

    FortiGate # diagnose sniffer packet any icmp 4
Using Original Sniffing Mode
interfaces=[any]
filters=[icmp]
0.228094 port2 out 202.103.12.2 -> 223.5.5.5: icmp: echo request
0.228174 port2 out 202.103.12.2 -> 223.6.6.6: icmp: echo request
0.228194 port3 out 202.103.23.2 -> 223.5.5.5: icmp: echo request
0.228218 port3 out 202.103.23.2 -> 223.6.6.6: icmp: echo request
0.234403 port3 in 223.5.5.5 -> 202.103.23.2: icmp: echo reply
0.234449 port3 in 223.6.6.6 -> 202.103.23.2: icmp: echo reply
0.234472 port2 in 223.5.5.5 -> 202.103.12.2: icmp: echo reply

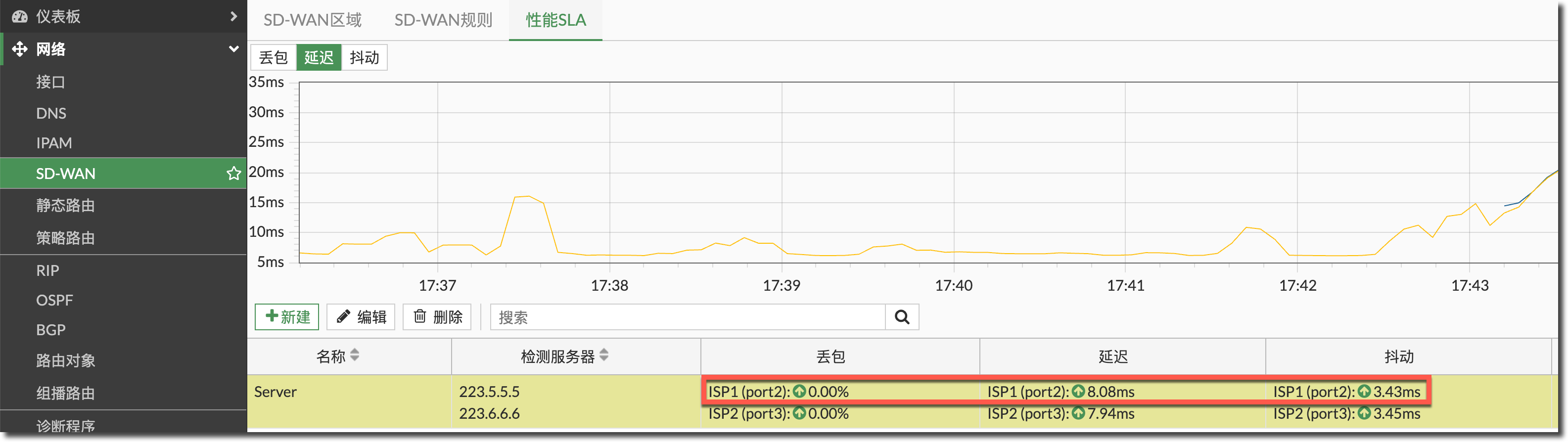

  2. 此时查看健康检查状态，显示 ISP1 的状态变为仍为 alive。

    image-20250110174626909

    FortiGate # diagnose sys sdwan health-check status
Health Check(Server):
Seq(1 port2): state(alive), packet-loss(0.000%) latency(6.296), jitter(0.547), mos(4.401), bandwidth-up(9999998), bandwidth-dw(9999999), bandwidth-bi(19999997) sla_map=0x0
Seq(2 port3): state(alive), packet-loss(0.000%) latency(6.159), jitter(0.528), mos(4.401), bandwidth-up(9999998), bandwidth-dw(9999998), bandwidth-bi(19999996) sla_map=0x0

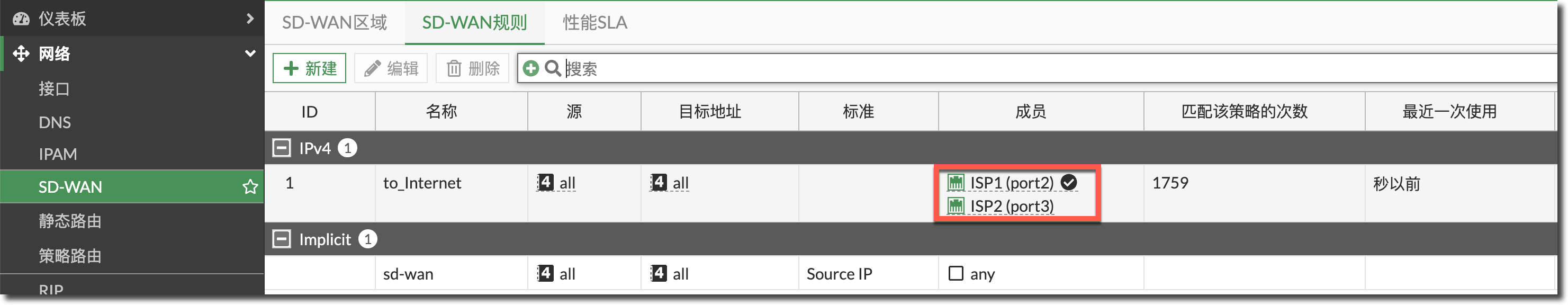

  3. 查看 FortiGate 的 SD-WAN 规则选路状态，仍然选择 ISP1 线路（port2）进行转发。

    image-20250110175242904

    FortiGate # diagnose sys sdwan service

Service(1): Address Mode(IPV4) flags=0x200 use-shortcut-sla
 Tie break: cfg
  Gen(5), TOS(0x0/0x0), Protocol(0: 1->65535), Mode(manual)
  Members(2):
    1: Seq_num(1 port2), alive, selected
    2: Seq_num(2 port3), alive, selected
  Src address(1):
        0.0.0.0-255.255.255.255

  Dst address(1):
        0.0.0.0-255.255.255.255

  4. 查看路由表更新状态，port2 的默认路由仍然存在于路由表中，没有被删除。

    FortiGate # get router info routing-table all
Routing table for VRF=0
S*      0.0.0.0/0 [1/0] via 202.103.12.1, port2, [1/0]
                  [1/0] via 202.103.23.1, port3, [1/0]
C       10.10.1.0/24 is directly connected, port4
C       202.103.12.0/24 is directly connected, port2
C       202.103.23.0/24 is directly connected, port3

    重要

    健康检查状态对 Manual 模式 SD-WAN 规则的影响（1 个健康检查引用接口）：

    • 只要健康检查在这个接口上为 alive 状态，该线路就会被认为 alive，SD-WAN 规则不会切换下一个成员接口转发。
    • 只要健康检查在这个接口上变为 dead 状态，该线路就会被认为 dead，SD-WAN 规则切换下一个 alive 成员接口转发。

ISP1#1 & ISP2#1 down，其他 up

  1. 将所有 ISP 故障恢复。在 ISP1 和 ISP2 上同时模拟 223.5.5.5（位于健康检查的 Server 序列 1）故障，其他正常访问。

    FortiGate # diagnose sniffer packet any icmp 4
Using Original Sniffing Mode
interfaces=[any]
filters=[icmp]
0.386576 port2 out 202.103.12.2 -> 223.5.5.5: icmp: echo request
0.386658 port2 out 202.103.12.2 -> 223.6.6.6: icmp: echo request
0.386675 port3 out 202.103.23.2 -> 223.5.5.5: icmp: echo request
0.386698 port3 out 202.103.23.2 -> 223.6.6.6: icmp: echo request
0.393021 port3 in 223.6.6.6 -> 202.103.23.2: icmp: echo reply
0.393075 port2 in 223.6.6.6 -> 202.103.12.2: icmp: echo reply

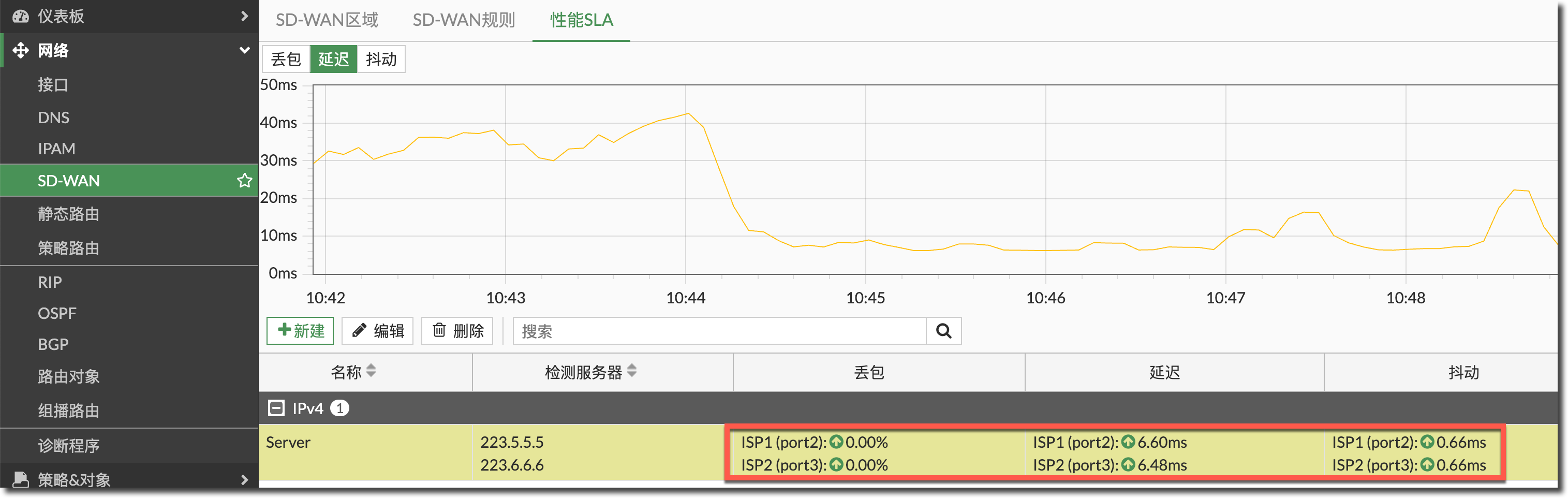

  2. 此时查看健康检查状态，显示 ISP1 和 ISP2 的状态均为 alive。

    image-20250114105228328

    FortiGate # diagnose sys sdwan health-check status
Health Check(Server):
Seq(1 port2): state(alive), packet-loss(0.000%) latency(7.390), jitter(1.991), mos(4.399), bandwidth-up(9999998), bandwidth-dw(9999999), bandwidth-bi(19999997) sla_map=0x0
Seq(2 port3): state(alive), packet-loss(0.000%) latency(7.218), jitter(1.961), mos(4.399), bandwidth-up(9999998), bandwidth-dw(9999999), bandwidth-bi(19999997) sla_map=0x0

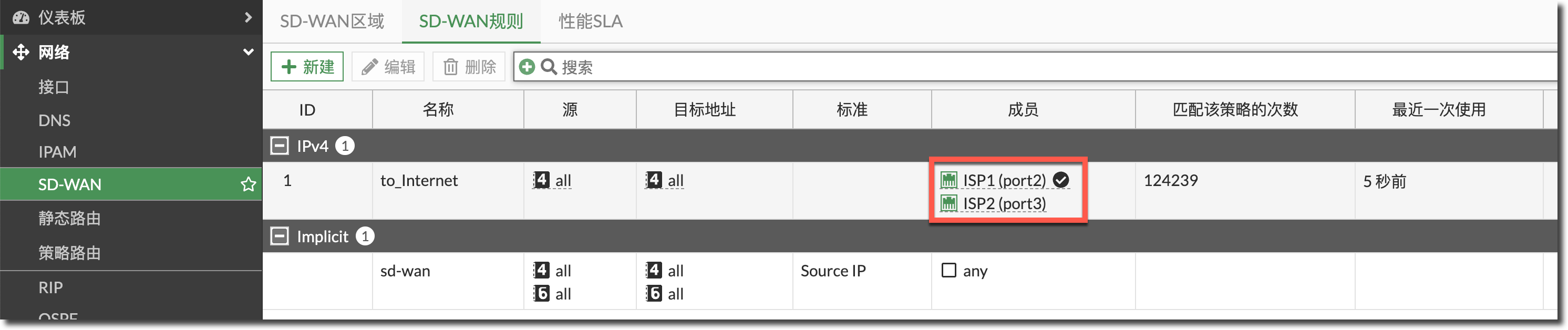

  3. 查看 FortiGate 的 SD-WAN 规则选路状态，仍然选择 ISP1 线路（port2）进行转发。

    image-20250114105326438

  4. 查看路由表更新状态，port2 的默认路由仍然存在于路由表中，没有被删除。

    FortiGate # get router info routing-table all
Routing table for VRF=0
S*      0.0.0.0/0 [1/0] via 202.103.12.1, port2, [1/0]
                  [1/0] via 202.103.23.1, port3, [1/0]
C       10.10.1.0/24 is directly connected, port4
C       202.103.12.0/24 is directly connected, port2
C       202.103.23.0/24 is directly connected, port3

    重要

    2 个 Server 与健康检查状态的关系：健康检查在每条线路上的状态只由 1 个 Server 的探测结果决定。

    -优先使用 #1 的探测结果：只要 #1 在任何一条线路上为 up，就忽略 #2 的探测结果（例如，#1 在 ISP1 为 down，但在 ISP2 为 up，此时 FortiGate 会判断这是线路问题，而不是 #1 服务器宕机，所以仍然采纳 #1 的探测结果，不会采纳 #2 的探测结果）。 -当 #1 在所有线路上为 down 时：健康检查才会采纳 #2 的探测结果（此时 FortiGate 认定 #1 服务器已经宕机，并开始采纳 #2 的探测结果）。

ISP1#1 & ISP1#2 down，其他 up

  1. 将所有 ISP 故障恢复。在 ISP1 上模拟 223.5.5.5 和 223.6.6.6 同时故障（ISP2 上 223.5.5.5 和 223.6.6.6 都可以访问），其他正常访问。

    FortiGate # diagnose sniffer packet any icmp 4
Using Original Sniffing Mode
interfaces=[any]
filters=[icmp]
0.382564 port2 out 202.103.12.2 -> 223.5.5.5: icmp: echo request
0.382643 port2 out 202.103.12.2 -> 223.6.6.6: icmp: echo request
0.382669 port3 out 202.103.23.2 -> 223.5.5.5: icmp: echo request
0.382692 port3 out 202.103.23.2 -> 223.6.6.6: icmp: echo request
0.388660 port3 in 223.5.5.5 -> 202.103.23.2: icmp: echo reply
0.388690 port3 in 223.6.6.6 -> 202.103.23.2: icmp: echo reply

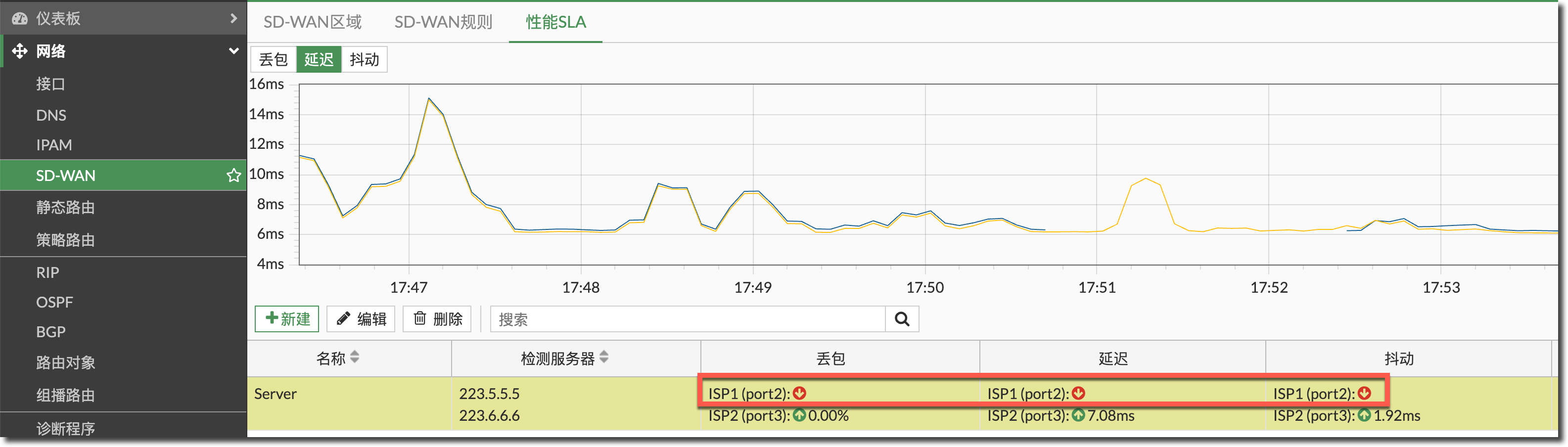

  2. 此时查看健康检查状态，显示 ISP1（port2）的状态变为 dead。

    image-20250110175634138

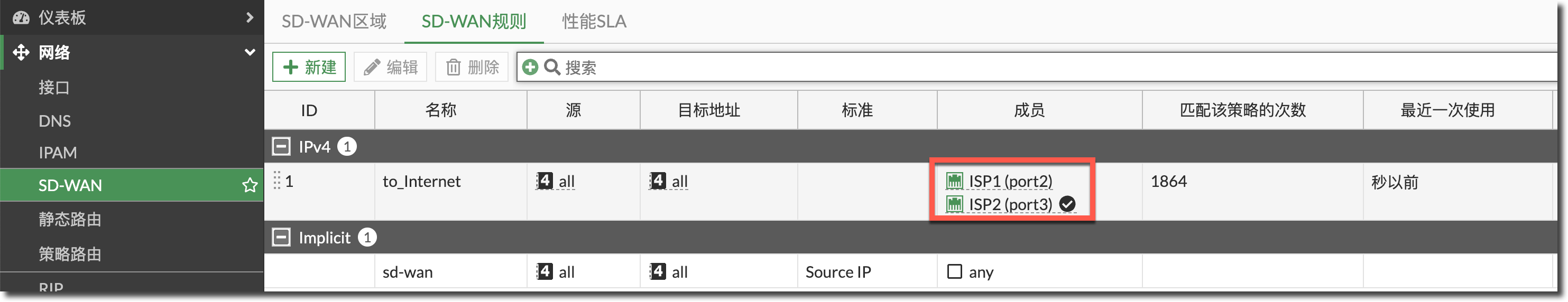

  3. 查看 FortiGate 的 SD-WAN 规则选路状态，选择 ISP2 线路（port3）进行转发。

    image-20250110175715641

    FortiGate # diagnose sys sdwan service

Service(1): Address Mode(IPV4) flags=0x200 use-shortcut-sla
 Tie break: cfg
  Gen(6), TOS(0x0/0x0), Protocol(0: 1->65535), Mode(manual)
  Members(2):
    1: Seq_num(2 port3), alive, selected
    2: Seq_num(1 port2), dead
  Src address(1):
        0.0.0.0-255.255.255.255

  Dst address(1):
        0.0.0.0-255.255.255.255

  4. 查看路由表更新状态，port2 的默认路由被删除。

    FortiGate # get router info routing-table all
Routing table for VRF=0
S*      0.0.0.0/0 [1/0] via 202.103.23.1, port3, [1/0]
C       10.10.1.0/24 is directly connected, port4
C       202.103.12.0/24 is directly connected, port2
C       202.103.23.0/24 is directly connected, port3

2 个健康检查引用相同接口（IPv4）

基础配置

  1. 恢复所有的 ISP 故障模拟。新建 1 个健康检查“Server_2”，探测 Server 为 60.247.121.226，同时引用 ISP1 线路接口（port2）和 ISP2 线路接口（port3）。

    config system sdwan
    config health-check
        edit "Server"
            set server "223.5.5.5" "223.6.6.6"
            set members 0
        next
        edit "Server_2"
            set server "60.247.121.226"
            set members 0
        next
    end
end

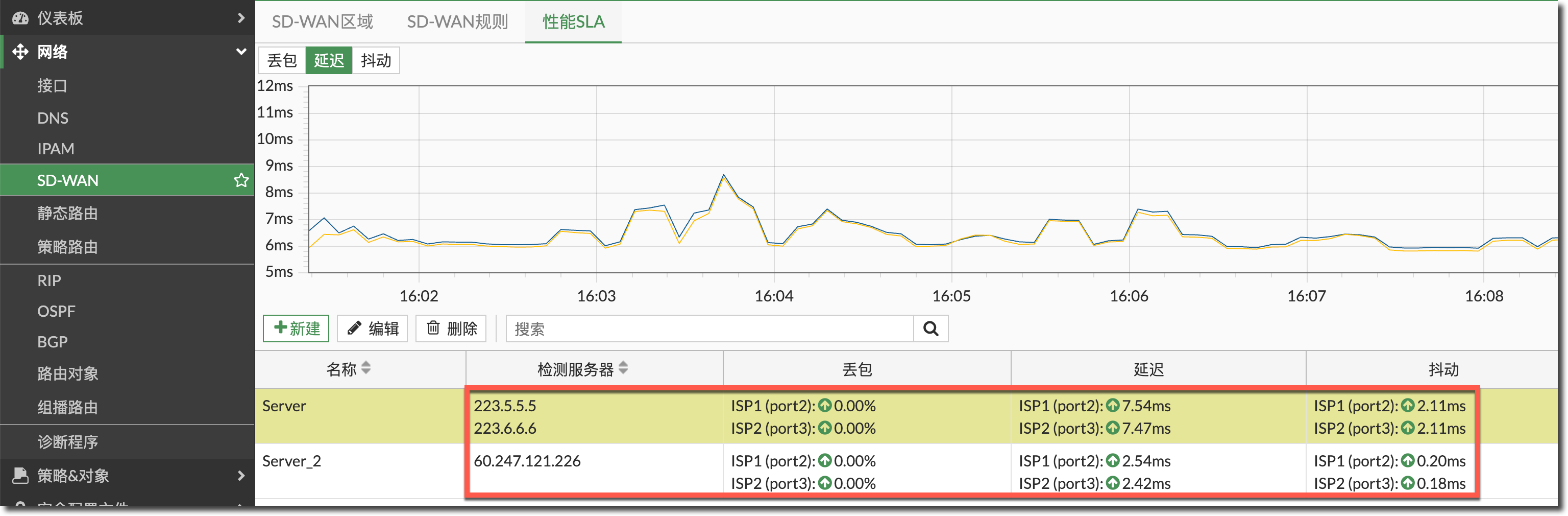

  2. 查看健康检查的状态，两个健康检查在所有 ISP 上均为 alive 状态。

    image-20250113161148951

    FortiGate # diagnose sys sdwan health-check status
Health Check(Server):
Seq(1 port2): state(alive), packet-loss(0.000%) latency(7.180), jitter(3.035), mos(4.398), bandwidth-up(9999997), bandwidth-dw(9999997), bandwidth-bi(19999994) sla_map=0x0
Seq(2 port3): state(alive), packet-loss(0.000%) latency(7.134), jitter(3.012), mos(4.398), bandwidth-up(9999997), bandwidth-dw(9999997), bandwidth-bi(19999994) sla_map=0x0
Health Check(Server_2):
Seq(1 port2): state(alive), packet-loss(0.000%) latency(2.530), jitter(0.208), mos(4.403), bandwidth-up(9999997), bandwidth-dw(9999997), bandwidth-bi(19999994) sla_map=0x0
Seq(2 port3): state(alive), packet-loss(0.000%) latency(2.419), jitter(0.215), mos(4.403), bandwidth-up(9999997), bandwidth-dw(9999997), bandwidth-bi(19999994) sla_map=0x0

    重要

    后续本文使用如下简写来表示每个线路上对两个 Server 的探测结果：

    • ISP1#1：健康检查“” Server“ ISP1 上对 223.5.5.5 的探测结果。
    • ISP1#2：健康检查“” Server“ ISP1 上对 223.6.6.6 的探测结果。
    • ISP2#1：健康检查“” Server“ ISP2 上对 223.5.5.5 的探测结果。
    • ISP2#2：健康检查“” Server“ ISP2 上对 223.6.6.6 的探测结果。
    • ISP1#Server_2：健康检查“” Server_2“ ISP1 上对 60.247.121.226 的探测结果。
    • ISP2#Server_2：健康检查“” Server_2“ ISP2 上对 60.247.121.226 的探测结果。

ISP1#1 down，其他 up

  1. 在 ISP1 上模拟探测的目标服务器 223.5.5.5（位于健康检查“Server”的序列 1）失效，其他正常访问。

    FortiGate # diagnose sniffer packet any icmp 4
Using Original Sniffing Mode
interfaces=[any]
filters=[icmp]
0.156992 port2 out 202.103.12.2 -> 60.247.121.226: icmp: echo request
0.157072 port3 out 202.103.23.2 -> 60.247.121.226: icmp: echo request
0.157106 port2 out 202.103.12.2 -> 223.5.5.5: icmp: echo request
0.157127 port2 out 202.103.12.2 -> 223.6.6.6: icmp: echo request
0.157196 port3 out 202.103.23.2 -> 223.5.5.5: icmp: echo request
0.157220 port3 out 202.103.23.2 -> 223.6.6.6: icmp: echo request
0.159406 port2 in 60.247.121.226 -> 202.103.12.2: icmp: echo reply
0.159485 port3 in 60.247.121.226 -> 202.103.23.2: icmp: echo reply
0.162822 port2 in 223.6.6.6 -> 202.103.12.2: icmp: echo reply
0.162899 port3 in 223.5.5.5 -> 202.103.23.2: icmp: echo reply
0.162916 port3 in 223.6.6.6 -> 202.103.23.2: icmp: echo reply

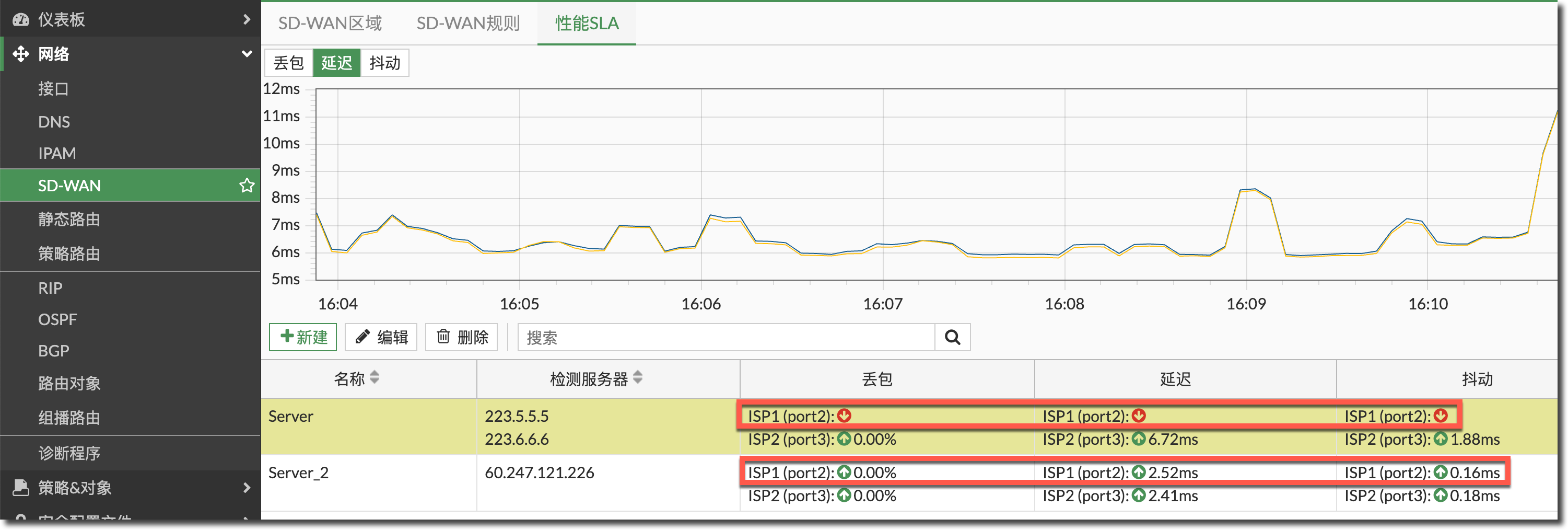

  2. 此时查看健康检查状态，健康检查“Server”中的 ISP1 线路变为 dead 状态，健康检查“Server_2”中的 ISP1 线路仍为 alive 状态。

    image-20250113161518360

    FortiGate # diagnose sys sdwan health-check status
Health Check(Server):
Seq(1 port2): state(dead), packet-loss(100.000%) sla_map=0x0
Seq(2 port3): state(alive), packet-loss(0.000%) latency(9.357), jitter(4.683), mos(4.395), bandwidth-up(9999997), bandwidth-dw(9999997), bandwidth-bi(19999994) sla_map=0x0
Health Check(Server_2):
Seq(1 port2): state(alive), packet-loss(0.000%) latency(2.509), jitter(0.169), mos(4.403), bandwidth-up(9999996), bandwidth-dw(9999996), bandwidth-bi(19999992) sla_map=0x0
Seq(2 port3): state(alive), packet-loss(0.000%) latency(2.403), jitter(0.152), mos(4.403), bandwidth-up(9999997), bandwidth-dw(9999997), bandwidth-bi(19999994) sla_map=0x0

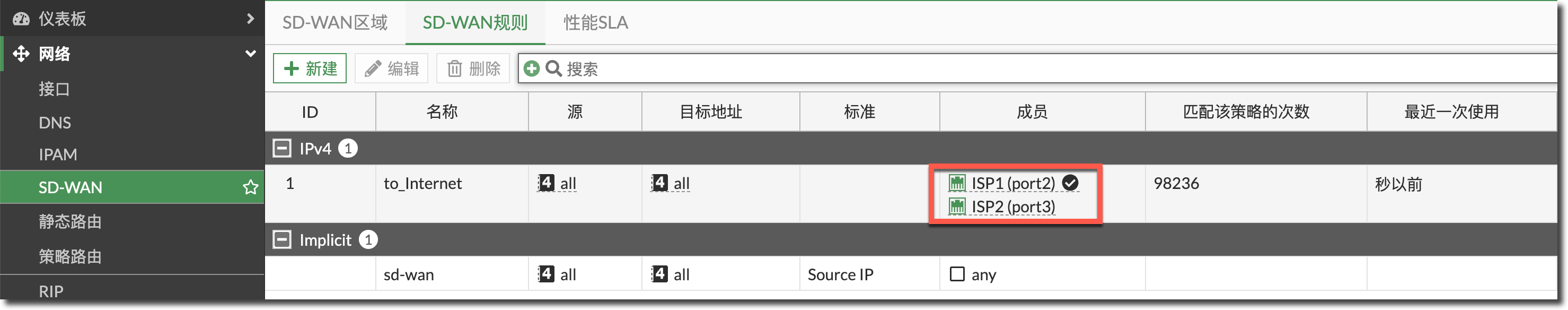

  3. 查看 SD-WAN 规则选路状态，仍然优先选择 ISP1（port2）线路转发。

    image-20250113161809294

    FortiGate # diagnose sys sdwan service

Service(1): Address Mode(IPV4) flags=0x200 use-shortcut-sla
 Tie break: cfg
  Gen(2), TOS(0x0/0x0), Protocol(0: 1->65535), Mode(manual)
  Members(2):
    1: Seq_num(1 port2), alive, selected
    2: Seq_num(2 port3), alive, selected
  Src address(1):
        0.0.0.0-255.255.255.255

  Dst address(1):
        0.0.0.0-255.255.255.255

  4. 查看路由表更新状态，port2 的默认路由仍然存在于路由表中，没有被删除。

    FortiGate # get router info routing-table all
Routing table for VRF=0
S*      0.0.0.0/0 [1/0] via 202.103.12.1, port2, [1/0]
                  [1/0] via 202.103.23.1, port3, [1/0]
C       10.10.1.0/24 is directly connected, port4
C       202.103.12.0/24 is directly connected, port2
C       202.103.23.0/24 is directly connected, port3

ISP1#1 & ISP1#Server_2 down，其他 up

  1. 将所有 ISP 故障恢复。在 ISP1 线路（port2）上模拟探测的目标服务器 223.5.5.5（位于健康检查“Server”的序列 1）和 60.247.121.226（位于健康检查“Server_2”）失效，其他正常访问。

    FortiGate # diagnose sniffer packet any icmp 4
Using Original Sniffing Mode
interfaces=[any]
filters=[icmp]
0.424523 port2 out 202.103.12.2 -> 60.247.121.226: icmp: echo request
0.424724 port3 out 202.103.23.2 -> 60.247.121.226: icmp: echo request
0.425029 port2 out 202.103.12.2 -> 223.5.5.5: icmp: echo request
0.425091 port2 out 202.103.12.2 -> 223.6.6.6: icmp: echo request
0.425162 port3 out 202.103.23.2 -> 223.5.5.5: icmp: echo request
0.425210 port3 out 202.103.23.2 -> 223.6.6.6: icmp: echo request
0.427347 port3 in 60.247.121.226 -> 202.103.23.2: icmp: echo reply
0.430943 port3 in 223.5.5.5 -> 202.103.23.2: icmp: echo reply
0.430983 port3 in 223.6.6.6 -> 202.103.23.2: icmp: echo reply
0.431002 port2 in 223.6.6.6 -> 202.103.12.2: icmp: echo reply

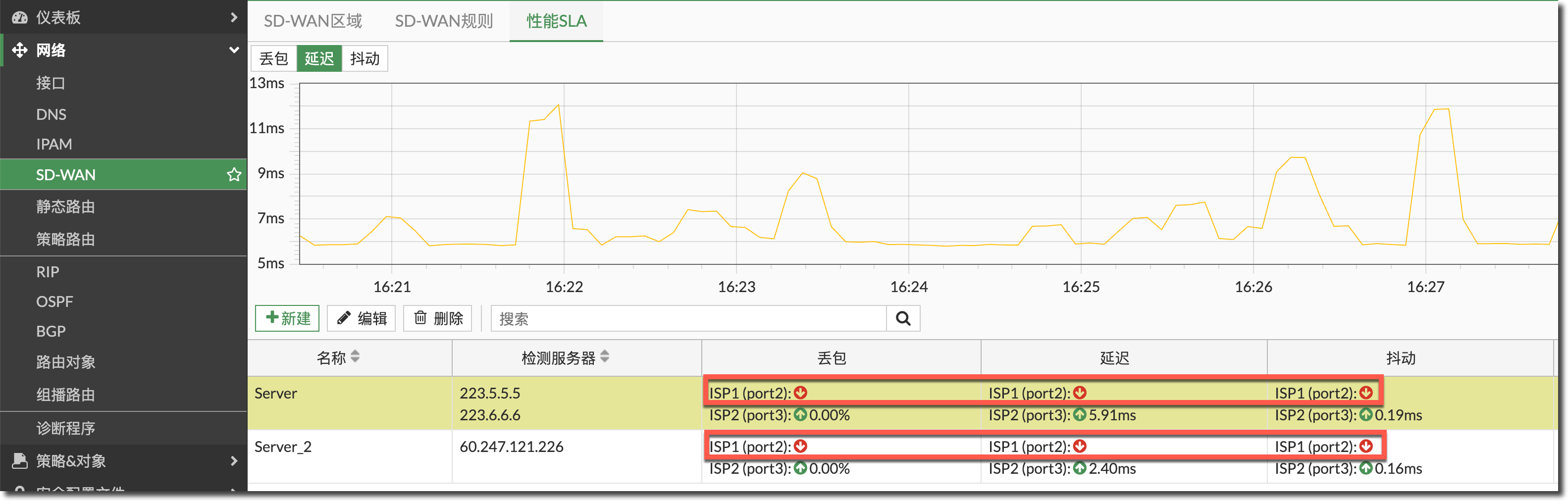

  2. 此时查看健康检查状态，健康检查“Server_2”中的 ISP1 线路变为 dead 状态。

    image-20250113163041531

    FortiGate # diagnose sys sdwan health-check status
Health Check(Server):
Seq(1 port2): state(dead), packet-loss(100.000%) sla_map=0x0
Seq(2 port3): state(alive), packet-loss(0.000%) latency(7.006), jitter(2.388), mos(4.398), bandwidth-up(9999997), bandwidth-dw(9999997), bandwidth-bi(19999994) sla_map=0x0
Health Check(Server_2):
Seq(1 port2): state(dead), packet-loss(100.000%) sla_map=0x0
Seq(2 port3): state(alive), packet-loss(0.000%) latency(2.331), jitter(0.189), mos(4.403), bandwidth-up(9999997), bandwidth-dw(9999997), bandwidth-bi(19999994) sla_map=0x0

  3. 查看 SD-WAN 规则选路状态，变为优先选择 ISP2（port3）线路转发。

    image-20250113164412811

    FortiGate # diagnose sys sdwan service

Service(1): Address Mode(IPV4) flags=0x200 use-shortcut-sla
 Tie break: cfg
  Gen(5), TOS(0x0/0x0), Protocol(0: 1->65535), Mode(manual)
  Members(2):
    1: Seq_num(2 port3), alive, selected
    2: Seq_num(1 port2), dead
  Src address(1):
        0.0.0.0-255.255.255.255

  Dst address(1):
        0.0.0.0-255.255.255.255

    重要

    健康检查状态对 Manual 模式 SD-WAN 规则的影响（多个健康检查引用接口）：

    当配置多个健康检查引用了同一个接口时，需要所有引用此接口的健康检查同时变为 dead 状态，该线路才会被认为 dead，SD-WAN 规则选择从下一个 alive 成员接口转发。

  4. 查看路由表更新状态，port2 的默认路由仍然存在于路由表中，没有被删除。

    FortiGate # get router info routing-table all
Routing table for VRF=0
S*      0.0.0.0/0 [1/0] via 202.103.12.1, port2, [1/0]
                  [1/0] via 202.103.23.1, port3, [1/0]
C       10.10.1.0/24 is directly connected, port4
C       202.103.12.0/24 is directly connected, port2
C       202.103.23.0/24 is directly connected, port3

ISP1#1 & ISP1#2 & ISP1#Server_2 down，其他 up

  1. 将所有 ISP 故障恢复。在 ISP1 线路（port2）上模拟探测的目标服务器 223.5.5.5（位于健康检查“Server”的序列 1）、223.6.6.6（位于健康检查“Server”的序列 2）和 60.247.121.226（位于健康检查“Server_2”）失效，其他正常访问。

    FortiGate # diagnose sniffer packet any icmp 4
Using Original Sniffing Mode
interfaces=[any]
filters=[icmp]
0.534318 port2 out 202.103.12.2 -> 223.5.5.5: icmp: echo request
0.534508 port2 out 202.103.12.2 -> 223.6.6.6: icmp: echo request
0.534587 port3 out 202.103.23.2 -> 223.5.5.5: icmp: echo request
0.534648 port3 out 202.103.23.2 -> 223.6.6.6: icmp: echo request
0.534686 port2 out 202.103.12.2 -> 60.247.121.226: icmp: echo request
0.534748 port3 out 202.103.23.2 -> 60.247.121.226: icmp: echo request
0.536783 port3 in 60.247.121.226 -> 202.103.23.2: icmp: echo reply
0.540581 port3 in 223.5.5.5 -> 202.103.23.2: icmp: echo reply
0.540609 port3 in 223.6.6.6 -> 202.103.23.2: icmp: echo reply

  2. 查看路由表更新状态，port2 的默认路由被删除。

    FortiGate # get router info routing-table all
Routing table for VRF=0
S*      0.0.0.0/0 [1/0] via 202.103.23.1, port3, [1/0]
C       10.10.1.0/24 is directly connected, port4
C       202.103.12.0/24 is directly connected, port2
C       202.103.23.0/24 is directly connected, port3

    重要

    多个健康检查与更新静态路由的关系：

    • 只有当接口关联的所有健康检查中的探测服务器都处于 down 状态时，相关接口上的路由才会被删除。
    • 即使接口关联的所有健康检查显示为 dead 状态，但只要有一个健康检查中的服务器为 up（例如：#1 为 down，#2 为 up），就不会触发更新静态路由（update-static-route）的动作。

2 个健康检查引用相同接口（IPv4 + IPv6）

  1. 在以上配置和故障模拟的基础上，新建健康检查“Server_3”的探测目标为 IPv6 地址。

    config system sdwan
    config health-check
        edit "Server"
            set server "223.5.5.5" "223.6.6.6"
            set members 0
        next
        edit "Server_2"
            set server "60.247.121.226"
            set members 0
        next
        edit "Server_3"
            set addr-mode ipv6
            set server "::223:5:5:5"
            set members 0
        next
    end
end

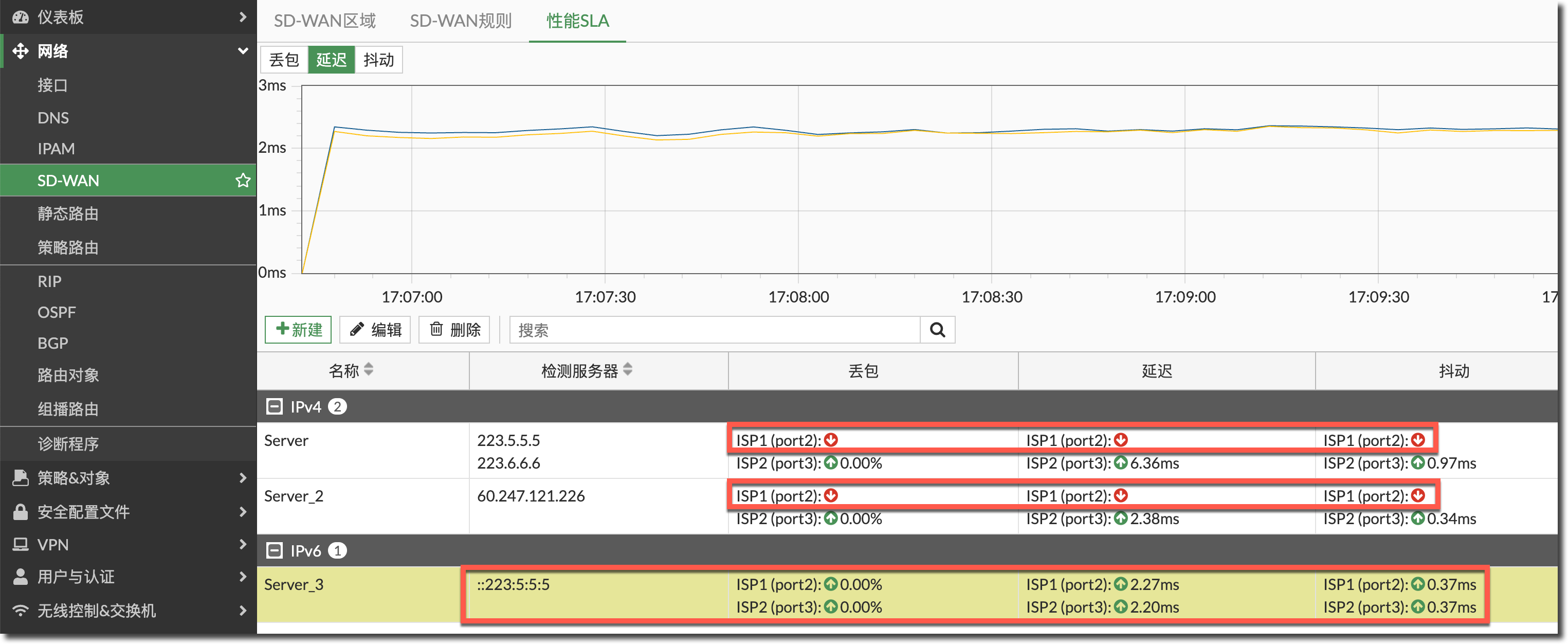

  2. 查看健康检查的状态，IPv4 健康检查在 ISP1 线路（port2）上均为 dead 状态，IPv6 健康检查在 ISP2 线路（port3）上为 alive 状态。

    image-20250113171147063

    FortiGate # diagnose sys sdwan health-check status
Health Check(Server):
Seq(1 port2): state(dead), packet-loss(100.000%) sla_map=0x0
Seq(2 port3): state(alive), packet-loss(2.000%) latency(5.965), jitter(0.724), mos(4.400), bandwidth-up(9999996), bandwidth-dw(9999996), bandwidth-bi(19999992) sla_map=0x0
Health Check(Server_2):
Seq(1 port2): state(dead), packet-loss(100.000%) sla_map=0x0
Seq(2 port3): state(alive), packet-loss(2.000%) latency(2.414), jitter(0.160), mos(4.402), bandwidth-up(9999996), bandwidth-dw(9999996), bandwidth-bi(19999992) sla_map=0x0
Health Check(Server_3):
Seq(1 port2): state(alive), packet-loss(0.000%) latency(2.351), jitter(0.188), mos(4.403), bandwidth-up(9999996), bandwidth-dw(9999998), bandwidth-bi(19999994) sla_map=0x0
Seq(2 port3): state(alive), packet-loss(0.000%) latency(2.281), jitter(0.224), mos(4.403), bandwidth-up(9999996), bandwidth-dw(9999996), bandwidth-bi(19999992) sla_map=0x0

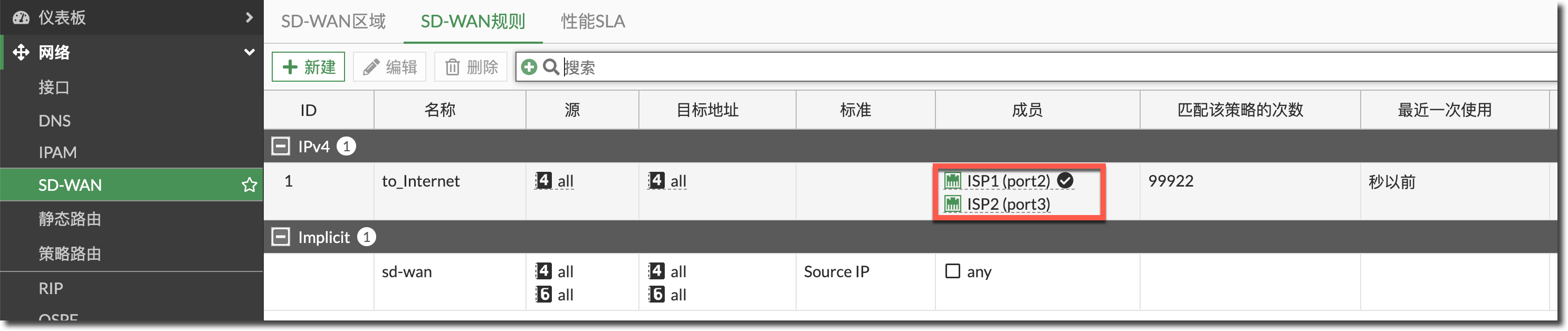

  3. 查看 SD-WAN 规则（IPv4）选路状态，变为优先选择 ISP1（port2）线路转发。

    image-20250113171334969

    FortiGate # diagnose sys sdwan service

Service(1): Address Mode(IPV4) flags=0x200 use-shortcut-sla
 Tie break: cfg
  Gen(2), TOS(0x0/0x0), Protocol(0: 1->65535), Mode(manual)
  Members(2):
    1: Seq_num(1 port2), alive, selected
    2: Seq_num(2 port3), alive, selected
  Src address(1):
        0.0.0.0-255.255.255.255

  Dst address(1):
        0.0.0.0-255.255.255.255

    重要

    健康检查状态对 Manual 模式 SD-WAN 规则的影响（多个 IPv4/IPv6 健康检查同时引用接口）：

    引用同一接口的健康检查探测目标 Server 有 IPv4、IPv6 两种，必须满足所有接口相关的健康检查为 dead 状态时，该线路才会被认为 dead，Manual 模式的 SD-WAN 规则（无论是 IPv4 规则还是 IPv6 规则）才会选择从下一个 alive 成员接口转发。

总结

健康检查目标个数对健康检查状态的影响

  • 1 个目标服务器：如果健康检查配置只有 1 个探测 Server，则健康检查状态直接由该目标的状态决定。探测目标 down 时，健康检查被标记为 dead。
  • 2 个目标服务器：健康检查在每条线路上的状态只由 1 个 Server 的探测结果决定。 -优先使用 #1 的探测结果：只要 #1 在任何一条线路上为 up，就忽略 #2 的探测结果（例如，#1 在 ISP1 为 down，但在 ISP2 为 up，此时 FortiGate 会判断这是线路问题，而不是 #1 服务器宕机，所以仍然采纳 #1 的探测结果，不会采纳 #2 的探测结果）。 -当 #1 在所有线路上为 down 时：健康检查才会采纳 #2 的探测结果（此时 FortiGate 认定 #1 服务器已经宕机，并开始采纳 #2 的探测结果）。

健康检查状态对 Manual 模式 SD-WAN 规则选路的影响

  • 1 个健康检查引用接口：

    • 只要健康检查在这个接口上为 alive 状态，该线路就会被认为 alive，SD-WAN 规则不会切换下一个成员接口转发。
    • 只要健康检查在这个接口上变为 dead 状态，该线路就会被认为 dead，SD-WAN 规则切换下一个 alive 成员接口转发（即使健康检查关闭了update-static-route），如果 SD-WAN 规则的所有成员都变为 dead 状态，则该条 SD-WAN 规则会被跳过匹配（即使健康检查关闭了update-static-route）。

  • 多个健康检查引用接口：

    重要

    Best quality、Lowest cost (SLA)、Maximize bandwidth (SLA) 模式的 SD-WAN 必须选择一个具体的健康检查，不需要考虑下列情况。

    • 当配置多个健康检查引用了同一个接口时，需要所有引用此接口的健康检查同时变为 dead 状态，该线路才会被认为 dead，SD-WAN 规则选择从下一个 alive 成员接口转发。
    • 引用同一接口的健康检查探测目标 Server 有 IPv4、IPv6 两种，必须满足所有接口相关的健康检查为 dead 状态时，该线路才会被认为 dead，SD-WAN 规则（无论是 IPv4 规则还是 IPv6 规则）才会选择从下一个 alive 成员接口转发。

多个健康检查与更新静态路由的关系

  • 只有当接口关联的所有健康检查中的探测服务器都处于 down 状态时，相关接口上的路由才会被删除。
  • 即使接口关联的所有健康检查显示为 dead 状态，但只要有一个健康检查中的服务器为 up（例如：#1 为 down，#2 为 up），就不会触发更新静态路由（update-static-route）的动作。

配置建议

健康检查的探测目标

  • 优选稳定、低延迟、高可靠性的探测目标（如公共 DNS 服务器）。
  • 在高可用需求场景中，可以在健康检查中配置 2 个目标服务器并合理设置先后顺序。
  • 确保接口关联的健康检查数量和目标足够精准，避免冗余，尽量不要使用多个健康检查引用同一个接口。

更新静态路由

在配置健康检查时，是否开启update-static-route功能取决于具体的网络环境和需求。以下是关于何时应开启/关闭此功能的建议：

  • 建议关闭update-static-route的情况： -**仅作为测试的健康检查：**即使没有 SD-WAN 规则引用，update-static-route仍会生效，开启该功能可能导致网络中断。因此，对于任何非生产性的测试配置，请关闭update-static-route选项。 -**单一探测目标：**在健康检查仅配置了 1 个探测服务器，并且 FortiGate 设备自身需要发起流量（例如 IPSec、SSL VPN 或 BGP 通信）的情况下，启用update-static-route可能导致相关流量路径变化，进而引起服务中断。
  • 可以考虑开启update-static-route的情况： -**多 Server 健康检查：**健康检查配置多个 Server 时，可以根据实际情况考虑开启更新静态路由（update-static-route）。 -**IPv4/IPv6 共存：**对于同时支持 IPv4 和 IPv6 的网络环境，为 IPv4/IPv6 分别配置了健康检查目标。
最近更新:
统计数据加载中…
Copyright © 2025 Fortinet Inc. All rights reserved. Powered by Fortinet TAC Team.
