野蛮模式/network-id 适用场景

关于主模式中的 Peer ID 问题

  1. 在主模式中，第 3、4 个包交互之后（DH 公钥和随机数交换），需要使用到 Pre-shared key（管理员配置的预共享密钥）值用于生成 SHEYID（预共享密钥方式认证：SKEYID = hash (pre-shared key ,Ni | Nr) ），此时是无法通过 Peer-ID 查找到，因为 Peer-ID 参数在第 5、6 个包中，而且还是被加密的，解密需要使用到 SHEYID 为材料生成的密钥 SHEYID_e，因此这个时候只能通过对方发起 IKE 协商的公网 IP 地址去查找 Peer 的 Pre-shared key 以确认其身份。

  2. 如此将引出一个问题，在对方（分部）为 PPPoE/DHCP 等动态 IP 场景中时，总部无法配置明确的对方 IP 和 Pre-shared key，而只能配置动态拨号方式的 IPsec VPN，如果我们选择第一阶段为主模式，因为 Peer-ID 在第 5、6 包携带，并且是加密的，因此 Hub 在主模式中是无法提前获知到 Peer-ID 信息的，也没办法根据 Peer-ID 信息去查找到底用哪一个 Pre-shared key，一般动态 IP 场景中主模式使用较少，而且就算使用主模式的话的 Peer-ID 配置为 any 的较多。

  3. IKEv1 主模式拨号连接的匹配条件顺序（所有匹配条件都一致时，Spoke 发起的连接匹配 Hub 配置顺序的第一个拨号连接）：

    • local-gw：默认为拨号连接使用的接口 Primary IP，可以手动更改为设备上其他接口的 IP。
    • IKEv1 Main mode + PSK。
    • Proposal + DH group。

什么时候需要野蛮模式

  1. Hub 端同一个接口 IP 上存在多条动态拨号的 IKEv1 主模式 IPsec VPN，且使用的算法、预共享密钥、DH 组一致。此时由于拨号 VPN 的目的 IP 都是 any（0.0.0.0），此时根本无法区分这两条 IPsec VPN 隧道，不知道拨号用户到底是匹配 Dia_VPN1 还是匹配 Dia_VPN2（FGT 的处理是优先匹配靠前的拨号 VPN），因此为了区分本地的多条动态拨号 VPN，则需要配置 Peer ID 参数，以便区分这本地的多条动态 IPsec VPN 隧道，例如：

    • Dia_VPN1（动态拨号 VPN 野蛮模式）：

      • Local ID：BJ

      • Peer ID：South-FGT

      • Dia_VPN2（动态拨号 VPN 野蛮模式）：

        • Local ID：BJ
        • Peer ID：North-FGT

  2. 如果对方拨号用户 1 填写的 Local ID 是 South-FGT 则连接到 Dia_VPN1，如果对方拨号用户 2 填写的 Local ID 是 North-FGT 则连接到 Dia_VPN2。这样就可以将不通的拨号用户进行区分和分离，方便进行独立的 VPN 隧道、独立的策略进行控制。在这种需求的情况下：首先需要舍弃掉主模式，用野蛮模式，同时使用不同的 Peer-ID 来区分不同的动态 VPN 隧道。

  3. IKEv1 野蛮模式拨号连接的匹配条件顺序（所有匹配条件都一致时，Spoke 发起的连接匹配 Hub 配置顺序的第一个拨号连接）：

    • local-gw：默认为拨号连接使用的接口 Primary IP，可以手动更改为设备上其他接口的 IP。
    • IKEv1 Main mode + PSK。
    • Proposal + DH group。
    • Peer ID（开启客户端用户认证时使用 user.local.name）。

什么时候需要 network-id

  1. 在 IKEv2 的协商报文中，ID 信息包含在 IKE_AUTH 报文中，且被加密。所以会出现和 IKEv1 主模式一样的问题（同一个接口 IP 上存在多条动态拨号的 IKEv1 主模式 IPsec VPN，且使用的算法、预共享密钥、DH 组一致）。

  2. Fortinet 使用 network-id 属性来解决此问题，该字段包含在 IKEv2 协商的第 1、2 个报文（IKE_SA_INIT）中，没有被加密，。

    Hub:
config vpn ipsec phase1-interface
    edit "Hub_1"
        set ike-version 2
        set network-overlay enable
        set network-id 1
    next
end
config vpn ipsec phase1-interface
    edit "Spoke1"
        set ike-version 2
        set network-overlay enable
        set network-id 1
    next
end

  3. Hub 在同一个接口 IP 上存在多条动态拨号的 IKEv2 IPsec VPN，且使用的算法、预共享密钥、DH 组一致，可以配置不同的 network-id 来区分不同的 Spoke 拨入连接。

    config vpn ipsec phase1-interface
    edit "Hub_1"
        set type dynamic
        set interface "wan1"
        set ike-version 2
        set network-overlay enable
        set network-id 1
    next
        set type dynamic
        edit "Hub_2"
        set interface "wan1"
        set ike-version 2
        set network-overlay enable
        set network-id 2
    next
end

  4. 每个 Spoke 配置不同的 network-id 来连接 Hub 上对应的拨号连接。

    Spoke1:
config vpn ipsec phase1-interface
    edit "Spoke1"
        set interface "port2"
        set ike-version 2
        set network-overlay enable
        set network-id 1
    next
end

Spoke2:
config vpn ipsec phase1-interface
    edit "Spoke1"
        set interface "port2"
        set ike-version 2
        set network-overlay enable
        set network-id 2
    next
end

  5. IKEv2 拨号连接的匹配条件顺序（所有匹配条件都一致时，Spoke 发起的连接匹配 Hub 配置顺序的第一个拨号连接）：

    • local-gw：默认为拨号连接使用的接口 Primary IP，可以手动更改为设备上其他接口的 IP。
    • IKEv1 Main mode + PSK。
    • Proposal + DH group。
    • network-id。

ADVPN 下的 network-id 或野蛮模式 ID

在 ADVPN 部署模式下，如果每个 Spoke 与 Hub 建立两条 IPSec 隧道，Spoke 与 Spoke 创建 shortcut 隧道前，需要注意配置 IKEv2 的 network-id 或野蛮模式 ID。如下举例的 ADVPN 环境，所有 IPSec 连接使用 IKEv2 建立。

  1. ADVPN 部署，B1 和 B2 只有一条运营商线路接入，Hub 有两条运营商线路。

  2. B1 和 B2 的单线路与 Hub 的两个线路接口分别创建 overlay IPSec 隧道 advpn1 和 advpn2。

    image-20240322163718162

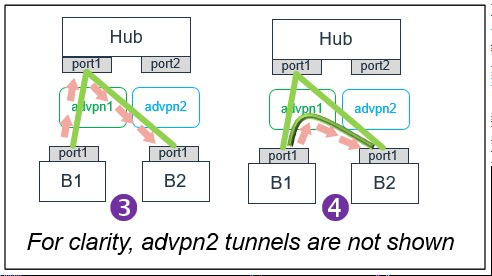

  3. 初始状态下，B1 访问 B2 的流量将经过 B1 → advpn1 → Hub → advpn1 → B2。然后 Hub 将通过 advpn1 协助 B1 和 B2 之间协商建立 Shortcut 隧道。

    image-20240322164753638

    • B1 和 B2 之间建立基于 advpn1 上的 Shortcut。
    • 随后从 B1 访问 B2 的流量将经过 Shortcut _advpn1。

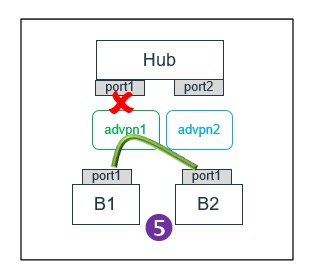

  4. 如果 Hub 的 port1 线路出现故障。

    image-20240327155753399

    • Hub（port1）和 B1 之间的父隧道将关闭，Hub（port1) 和 B2 之间也会发生同样的情况。
    • 同时，B1 和 B2 之间创建的 Shortcut_advpn1 会维持建立状态，因为 ADVPN Shortcut 的 lifetime 与其父隧道（advpn1）的 lifetime 无关。
    • B1↔Hub 和 B2↔Hub 通过 advpn1 隧道建立的 BGP 邻居中断。

  5. 之后 B1 和 B2 之间的 BGP 路由通过 Hub 的 advpn2 收敛。从 B1 主动访问 B2 的流量会先经过 Hub 转发，因为 B1 和 B2 之间还没有通过 advpn2 创建 Shortcut。

    image-20240327160301988

  6. Hub 将尝试通过 Advpn2 在 B1 和 B2 之间建立 Shortcut 隧道。

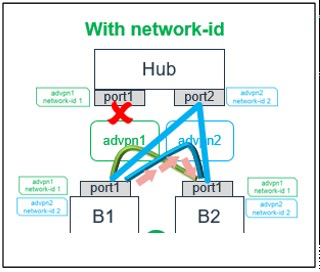

    -**如果 B1 上的两条 IPSec 隧道配置了不同的 Network-id：**将在 Advpn2 上的 B1 和 B2 之间建立 advpn2 上的 Shortcut。

    image-20240327161244896

    • advpn2 和 advpn1 上的 Shortcut 隧道都建立在相同 Underlay 线路 IP 上：B1 (port1) ↔ B2 (port1)。
    • 这两个相同 Underlay 源目 IP 的 Shortcut 隧道可以同时建立，因为每个 Overlay IPSec 隧道都配置了不同的 network-id，B2 可以根据不同的 network-id 来区分隧道并与之建立。
    • BGP 路由收敛后，B1 访问 B2 的流量流经 advpn2 上的 Shortcut 传输。

    -如果 B1 上的两条 IPSec 隧道没有配置 Network-id：B2 忽略 B1 在 advpn2 上的 Shortcut 隧道建立请求。

    image-20240327161642360

    • 因为在相同的 Underlay IP 地址 B1 (port1) ↔ B2 (port1) 上已经存在 Shortcut 隧道（基于 advpn1）。如果不为每个 Overlay 隧道配置不同的 Network-id，则 B2 无法区分两个 advpn 上的 Shortcut 并同时建立两个相同 Underlay 的 Shortcut 隧道。
    • 只要 B1 对 B2 Advpn1 上的 Shortcut 隧道建立后，B1 通过 Advpn2 向 B2 发送任何流量，都会通过 Hub 进行转发，因为此时 advpn2 上的 Shortcut 隧道无法建立。

  7. 在 Hub 和 Spoke 上都要配置 network-id，且每个线路上 Hub 和 Spoke 的 network-id 保持一致。

    Hub:
config vpn ipsec phase1-interface
    edit "advpn1"
        set type dynamic
        set interface "port1"
        set ike-version 2
        set network-overlay enable
        set network-id 1
        ...
    next
    edit "advpn2"
        set type dynamic
        set interface "port2"
        set ike-version 2
        set network-overlay enable
        set network-id 2
        ...
    next
end

B1&B2:
config vpn ipsec phase1-interface
    edit "advpn1"
        set ike-version 2
        set interface "port1"
        set remote-gw x.x.x.x
        set network-overlay enable
        set network-id 1
        ...
    next
 edit "advpn2"
        set ike-version 2
        set interface "port1"
        set remote-gw y.y.y.y
        set network-overlay enable
        set network-id 2
        ...
    next
end

  8. 对于 IKEv1，IKEv1 并不支持 network-id。但也可以通过如下两种方式部署上述的 ADVPN 场景：

    • ADVPN 隧道可以部署为 IKEv1 的野蛮模式，Spoke 之间相同 Underlay IP 的 Shortcut 可以通过配置不同的野蛮模式 ID 来进行区分。

    • 使用 IKEv1 的主模式/野蛮模式，并不配置 ID。通过开启 Shortcut 隧道与父隧道的绑定关系，当 Shortcut 隧道的父隧道中断后，所有关联的 Shortcut 隧道会一起关闭。这样就不会出现上述 Spoke 之间同时存在两个 Shortcut 需要建立的情况，这个配置需要在 Spoke 上的 IPSec 一阶段配置（set auto-discovery-shortcuts dependent）：

      config vpn ipsec phase1-interface
    edit "advpn1"
        set ike-version 1
        set interface "port1"
        set remote-gw x.x.x.x
        set auto-discovery-receiver enable
        set auto-discovery-shortcuts dependent    //Shortcut隧道状态依赖父隧道状态，默认为independent//
        ...
    next
 edit "advpn2"
        set ike-version 1
        set interface "port1"
        set remote-gw y.y.y.y
        set auto-discovery-receiver enable
        set auto-discovery-shortcuts dependent    //Shortcut隧道状态依赖父隧道状态，默认为independent//
        ...
    next
end
