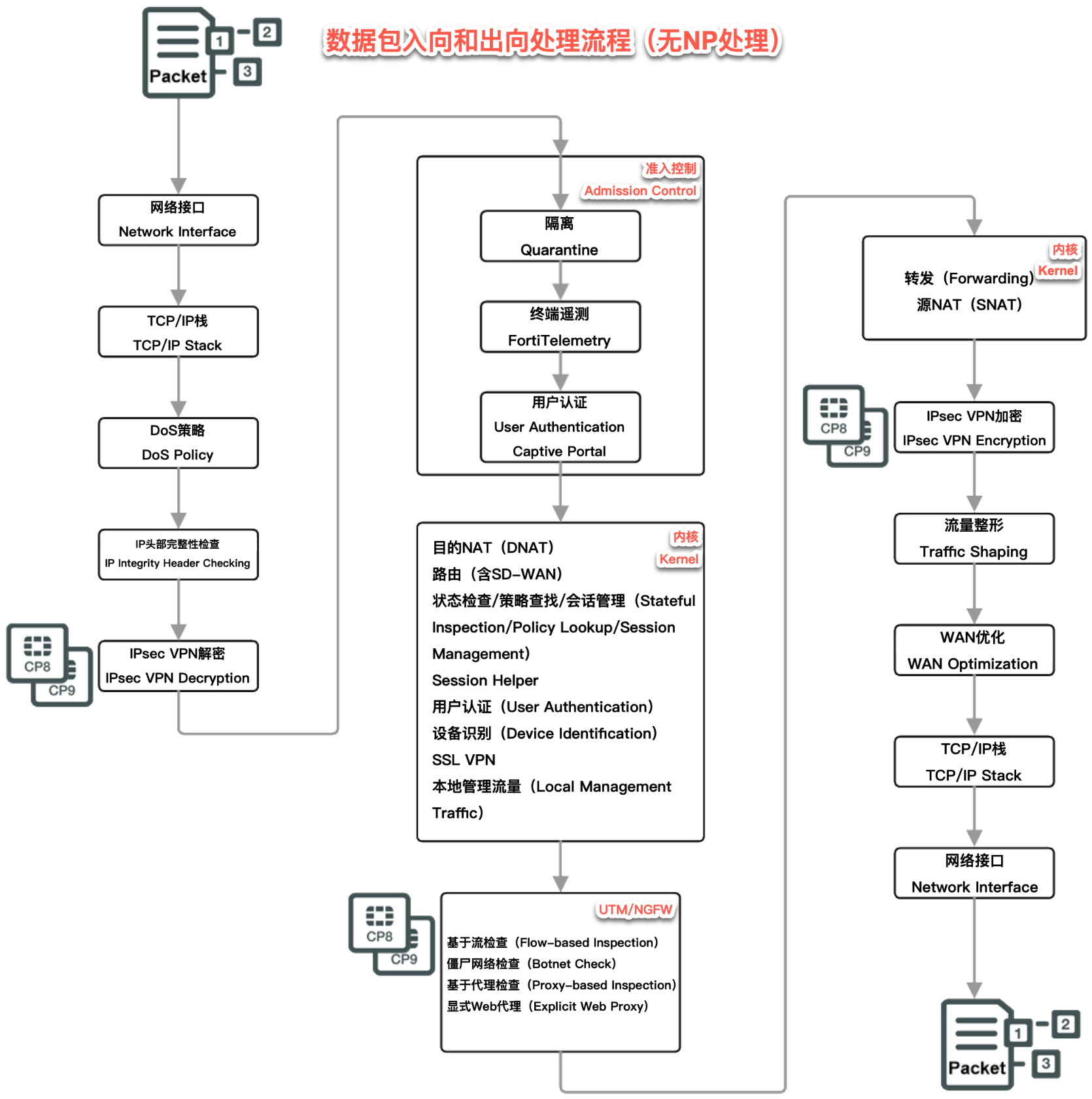

本节描述无 NP 处理的 FortiGate 中，数据包从入站到出站的完整处理步骤。
入站流程（Ingress）
所有被 FortiGate 接收的数据包均需通过网络接口，并由 TCP/IP 协议栈进行处理。若已配置 DoS 策略，数据包还必须通过这些策略以及自动 IP 头部完整性检查。
DoS 策略检查
在报文进入 FortIGate 的早期阶段，DoS 模块会检测流量是否异常，以判断是否属于拒绝服务攻击（DoS attack）。
- 检查范围：仅跟踪可能用于 DoS 攻击的数据包（如 TCP SYN 包），验证其是否符合预设参数。
- 处理逻辑：疑似攻击数据包直接阻断，合法数据包进入下一环节。
IP 完整性头部检查
此步骤主要验证 TCP、UDP、ICMP、SCTP、GRE 等协议头部长度是否合法。
- 支持协议：TCP、UDP、ICMP、SCTP、GRE。
- 处理逻辑：头部长度正确则进入下一步，错误则直接丢弃。
IPsec VPN 解密
若入站数据包匹配已配置的 IPsec 隧道：
- IPsec 引擎尝试用正确密钥解密。
- 解密成功：解密后数据包进入下一环节。
- 解密失败/非 IPsec 流量：直接进入下一环节（不处理）。
重要
IPsec 解密可由 CP 处理器卸载加速。
准入控制
执行三层准入校验，确保流量来源合法：
- 隔离检查：阻断源/目的地址在“隔离（quarantine）列表”中的数据包。
- FortiTelemetry（可选）：要求设备安装 FortiClient 才能通过。
- 强制门户认证（可选）：对入站流量触发 Captive Portal 认证。
内核处理
数据包通过入站检查后，由 FortiOS 内核执行核心转发与控制逻辑。
DNAT
内核查询 NAT 表，判断是否需要修改入站流量的目的 IP 地址。
- 典型场景：将互联网流量导向内网服务器（如 Web 服务器），隐藏内网真实地址。
- 关键顺序：DNAT 必须在“路由”前执行，确保 FortiGate 能正确路由修改后的地址。
- 路由验证：同步检查目的地址是否存在有效路由。
路由（含 SD-WAN）
通过路由表确定数据包的出接口，并区分“本地流量”（目的地为 FortiGate 自身）和“转发流量”（目的地为其他网络）：
- 策略匹配依据：源接口（入站时已知）+ 目的接口（路由确定）。
- SD-WAN 特殊逻辑：
- SD-WAN 首先利用应用识别模块（Application Control）对新会话的首包进行 L4 的 ISDB 匹配。
- 匹配成功：按 SD-WAN 规则路由整个会话。
- 匹配失败：应用“隐式 SD-WAN 规则”，并通过七层应用控制继续识别。
- 识别成功：在 ISDB 缓存中添加四层匹配记录，优化后续匹配效率。
状态检查/策略查找/会话管理
针对会话的第一个数据包执行策略匹配与会话管理，是防火墙的核心逻辑。
- 会话边界识别：通过 TCP SYN/FIN 标志判断会话开始/结束。
- 合法性校验：检查源/目的 IP、端口、协议，以及载荷/序列号的完整性。
- 会话表优化：第一个数据包匹配策略后，将会话信息存入“会话表”，后续数据包直接查询会话表（比每次都查询策略高效）。
- 会话生命周期：处理完最后一个数据包后删除会话，或触发“空闲超时”后删除。
重要
更多状态检查细节可查阅维基百科“状态防火墙”词条：https://en.wikipedia.org/wiki/Stateful_firewall
Session Helper
部分协议（如 SIP、FTP）需分析数据包载荷才能正常转发，FortiOS 通过 Session Helper 解析这些协议的载荷信息，并动态调整防火墙规则。
- 支持的 Session Helper：PPTP、H323、RAS、TNS、TFTP、RTSP、FTP、MMS、PMAP、SIP、DNS - UDP、RSH、DCERPC、MGCP 等。
- 典型场景：SIP 协议通过 TCP 控制包建立通话，会话助手提取载荷中的语音端口信息，允许语音数据包通过。
用户认证
当防火墙策略匹配成功且该策略包含用户认证要求时，系统会启动认证流程（基于 IP 地址）。
设备识别
对流量进行设备特征分析，以识别来源设备类型（例如 PC、手机、IoT 终端等）。
SSL VPN
SSL VPN 流量通过目的端口识别，解密后路由到 SSL VPN 接口，再通过策略转发（SSL 加解密由 CP 加速）。
本地管理流量
- 终止接口：多 VDOM 模式终止于管理接口，透明模式终止于管理 IP。
- 流量范围：管理员访问（GUI/CLI）、FortiManager 集中管理、FortiGuard 通信等。
- 访问控制：由 local-in 策略定义（参考 策略与对象 → 本地流量策略 → Local-in 策略章节），不参与后续状态检查。
UTM/NGFW 处理
若匹配的安全策略包含“安全配置文件”，数据包需进入 UTM/NGFW 处理，处理方式取决于策略的检测模式。
基于流检查（单遍架构）
通过单遍 DFA（直接过滤法）模式匹配实时阻断威胁，无代理参与。
- 处理流程：先通过解码器识别协议，再执行单遍模式匹配（IPS、应用控制等并行），最后检查僵尸网络地址。
- 支持功能：IPS、应用控制、Web 过滤、DLP、僵尸网络检查、防病毒。
- 加速方式：模式匹配由 CP 卸载。
基于代理检查（混合模式）
结合基于流与基于代理检查，深度处理高风险流量。
- 第一步：IPS 引擎执行单遍基于流检查（IPS、应用控制、僵尸网络检查）。
- 第二步：代理重构内容，按顺序执行检查（VoIP 检查 → DLP → 反垃圾邮件 → Web 过滤 → 防病毒 → ICAP）。
- 支持功能：除基于流功能外，额外支持 VoIP 深度检查、ICAP 等。
显式 Web 代理检查
逻辑与基于代理检查类似，仅针对 HTTP/HTTPS 流量，通过指定端口（默认 8080）监听。
CP（内容处理器）
大部分 FortiGate 配备 SPU（安全处理单元）内容处理器（CP），加速资源密集型安全任务（由主 CPU 分配任务）。不同型号 CP 能力不同，新型号以 CP9/CP10 为主。CP 的核心能力如下：
- 基于流检查加速：优化 IPS/应用控制模式吞吐量。
- VPN 优化：高性能 IPsec/SSL/TLS 处理，支持 DES/3DES/AES 等加密算法。
- 哈希与 HMAC：支持 MD5/SHA 系列哈希，符合 FIPS 标准。
- 密钥加速：IKE/RSA 密钥交换加速，含真随机数生成器。
- 其他：DLP 指纹支持、TTTD 内容分块。
出站流程（Egress）
数据包完成内核与 UTM/NGFW 处理后，通过以下步骤离开 FortiGate。
源 NAT（SNAT）
查询 NAT 表，修改出站流量的源 IP（如内网访问互联网时隐藏真实地址）。
IPsec VPN 加密
若需进入 IPsec 隧道，执行加密封装（由 CP 加速）。
流量整形
按配置调整流量速率，保障关键业务带宽。
WAN 优化
执行压缩、缓存等优化，提升 WAN 链路效率。
TCP/IP 栈处理
完成协议封装。
出接口
数据包通过出接口离开。
