查找对象引用

网络需求

在删除一些配置对象前，通常需要先解除该对象的引用关系，如果对象被其他配置被引用，那么通常无法删除它们或将它们分配给某些新的配置，例如：

• 在 GUI 下将接口 internal1 添加到一个新的 Hardware/Software 交换接口时，新的交换接口成员列表中可能不显示该接口。从 CLI 执行此操作时也会因“Object is in use”错误而中断，这是因为该接口已被一些其他配置引用。例如配置了静态 IP 地址、配置了 DHCP 服务器、设置了静态路由等，这些都与该接口相关联。
• 尝试删除一个未使用的地址对象，但无法执行此操作。这是因为该地址对象可能被防火墙策略、地址组等配置引用。

本文主要介绍如何快速找到并解除这些引用关系。

GUI

方法 1

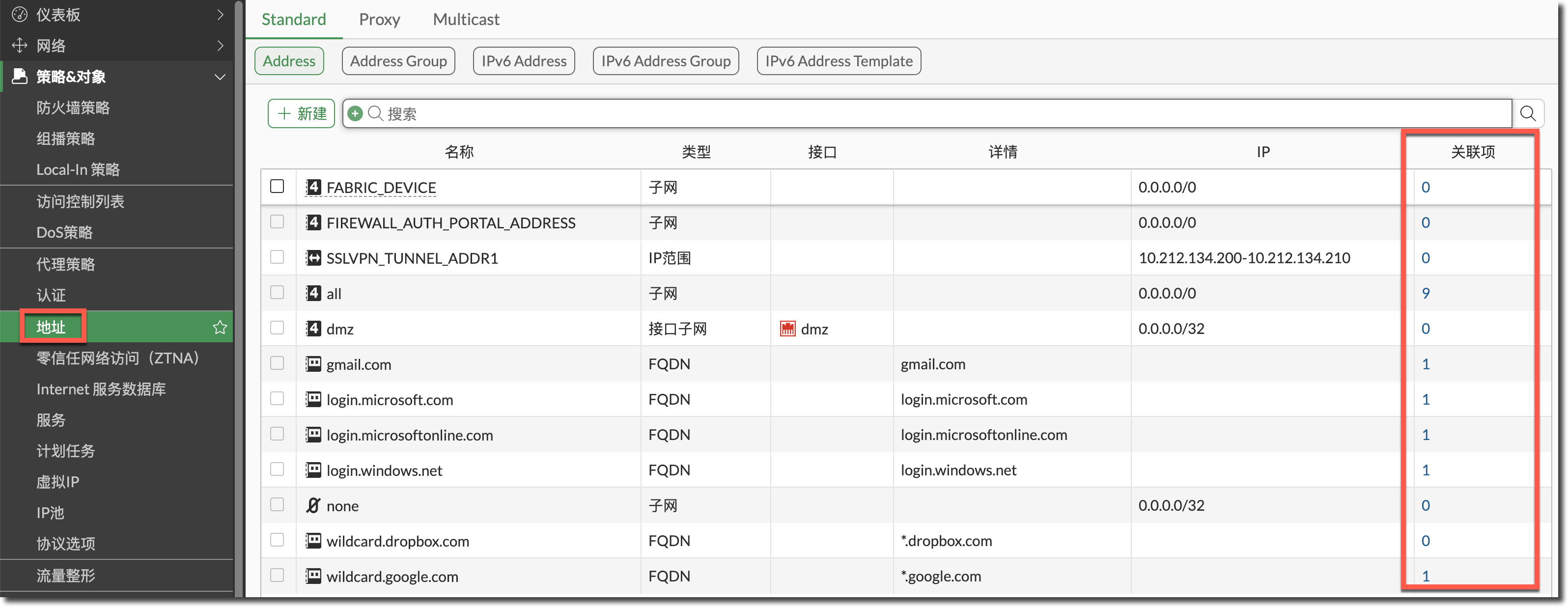

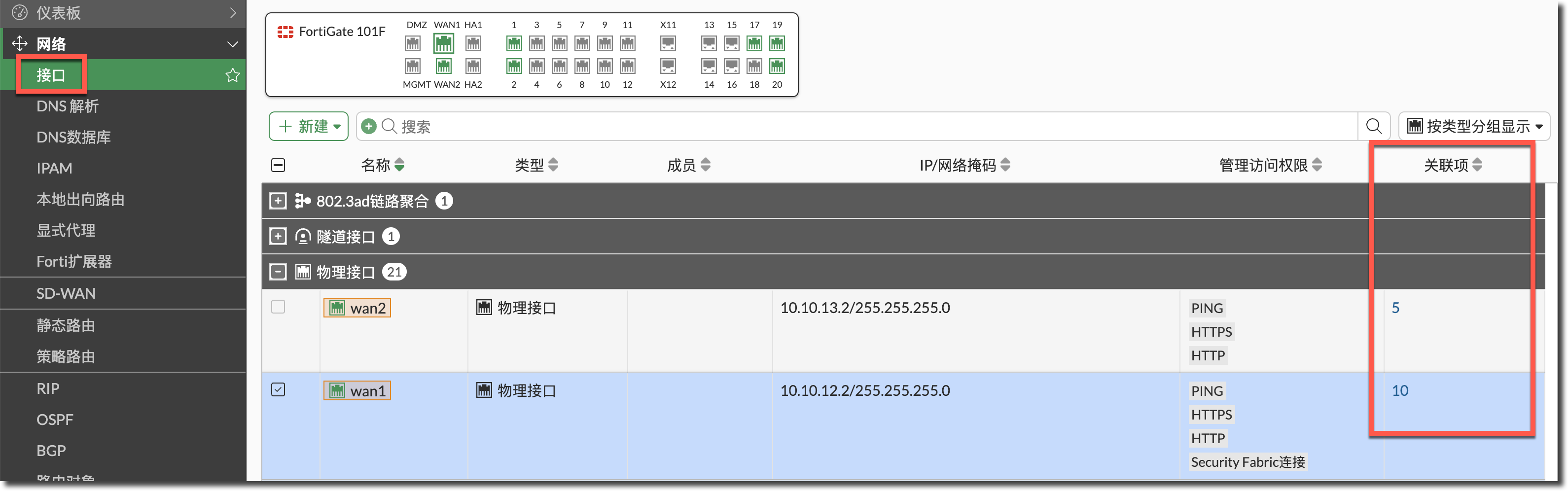

1. 在某个功能配置页面的列表上方，可以看到“关联项”列。

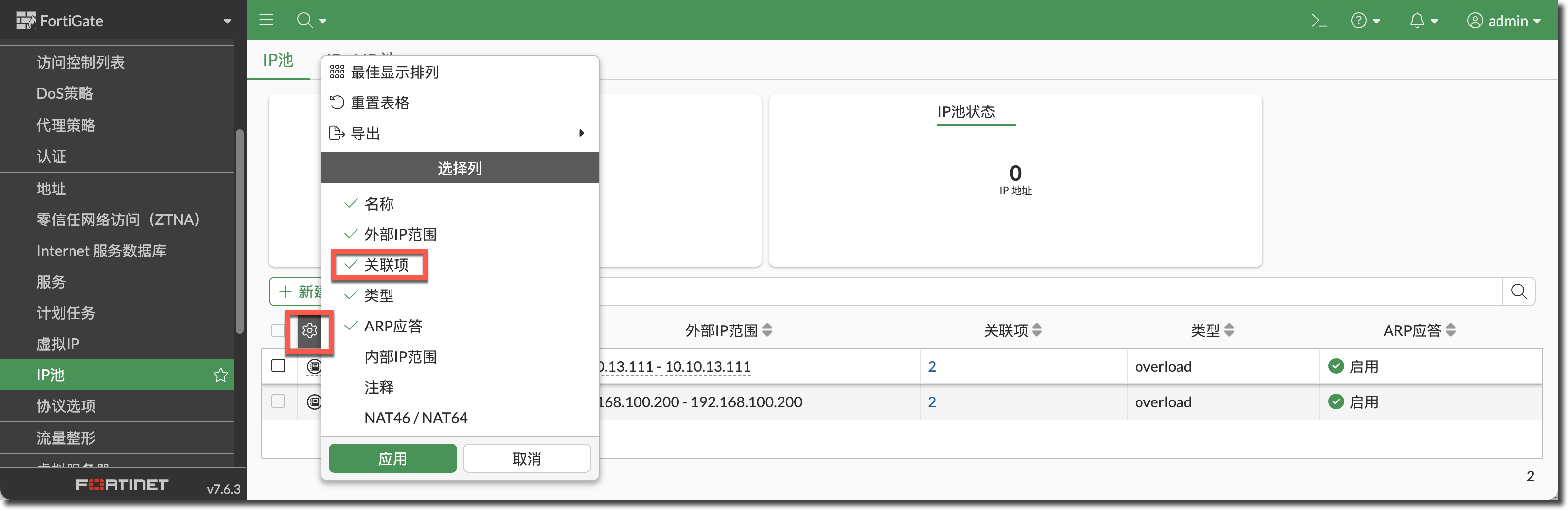

2. 如果“关联项”列不可见，点击左侧的齿轮按钮（或右键单机标题列），然后选中“关联项”。

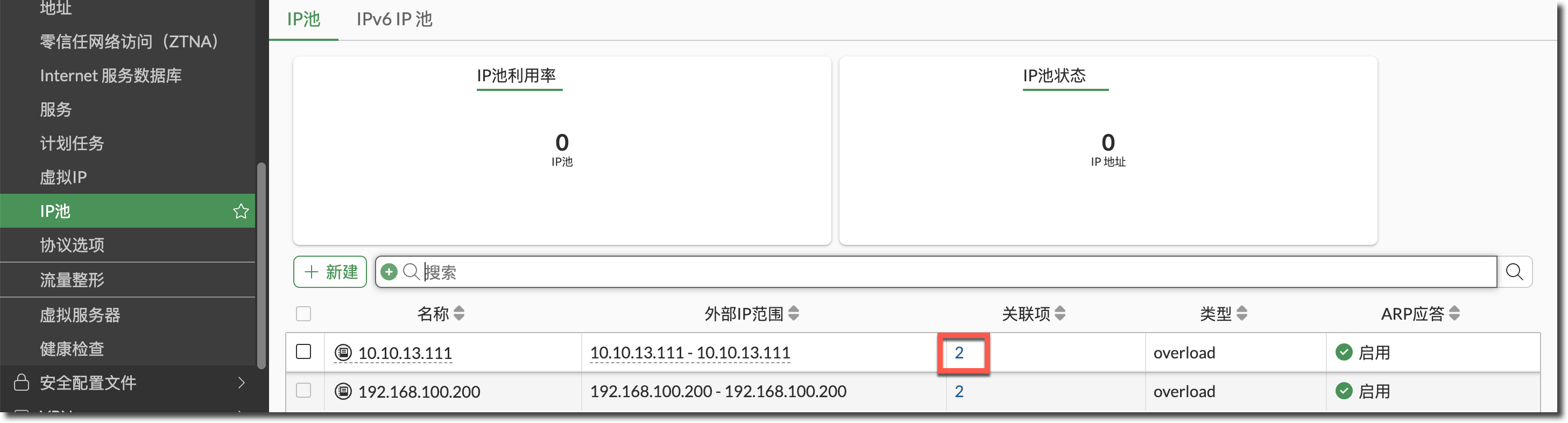

3. 点击“关联项”下的数字。

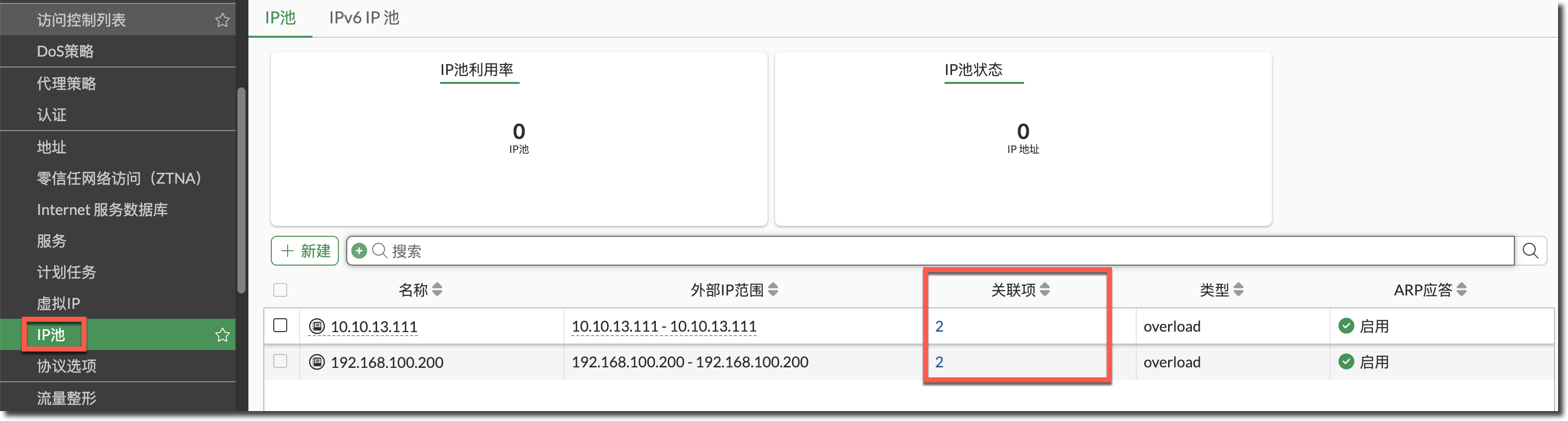

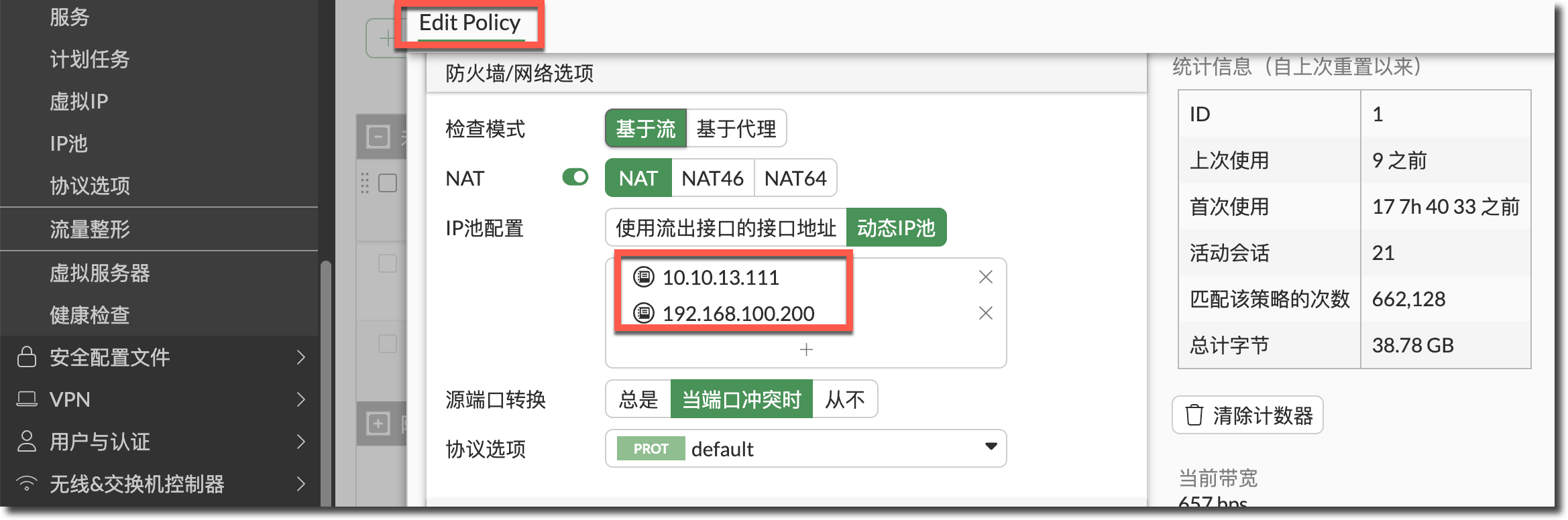

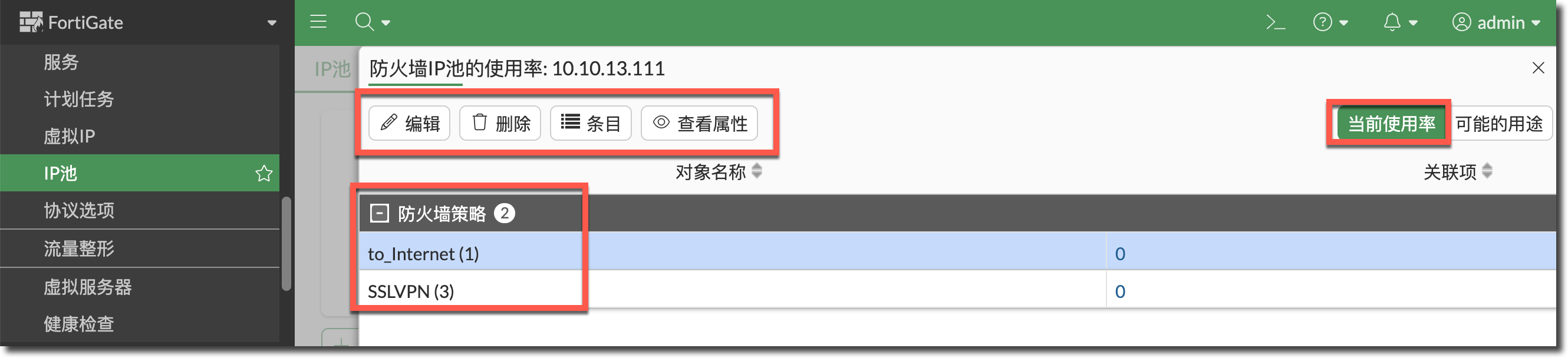

4. 弹出“使用率”页面，可以看到该对象当前被哪些配置引用，在该页面可以直接修改/删除引用该对象的配置，如下所示，点击查询一个 IP 池的关联项，有 2 条防火墙策略引用了这个 IP 池。



   • 编辑：选中某个配置并点击编辑按钮，可以在当前页面编辑引用该对象（防火墙策略）的配置。



   • 删除：直接删除引用该对象的配置。

   • 条目：跳转到选中的配置所在页面。

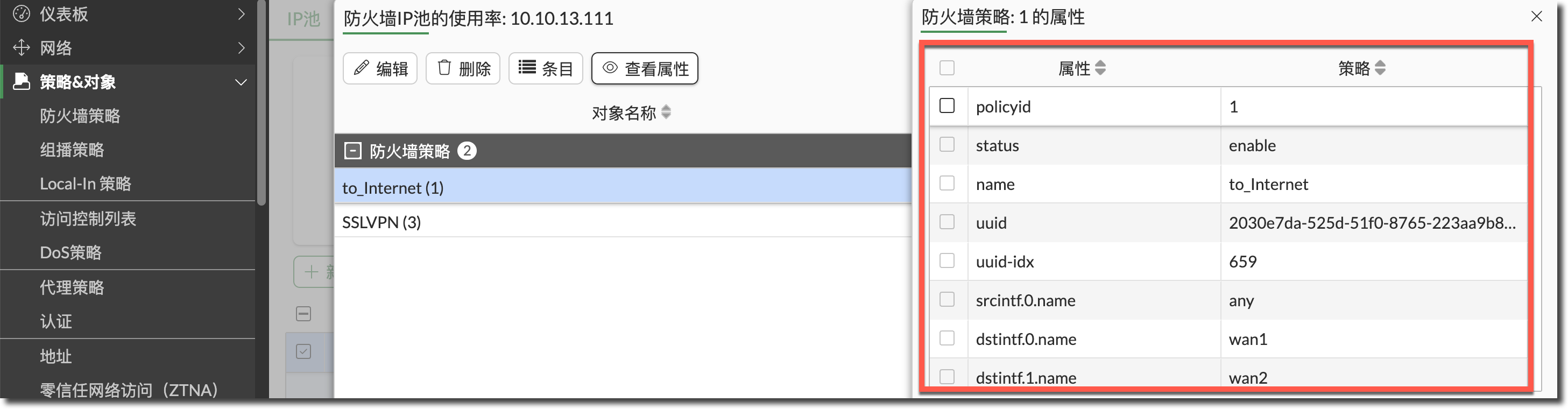

   • 查看属性：查看对象被引用的配置的简要信息。



方法 2

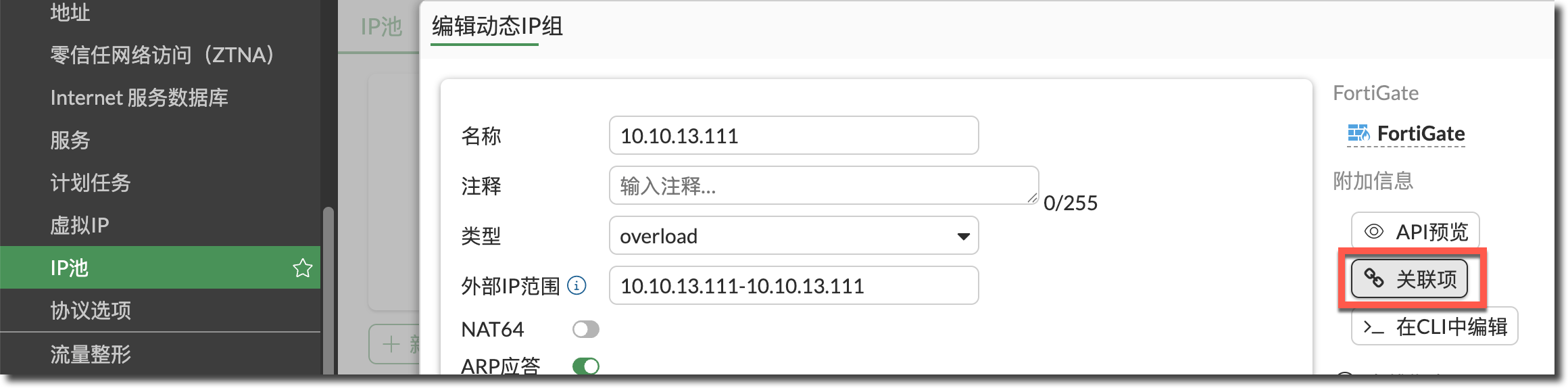

编辑某个配置对象，页面右侧点击“关联项”按钮，也可以弹出“使用率”页面。

CLI

主要方法

FortiOS 的 CLI 采用树状语法定义配置对象的位置，例如防火墙地址对象的路径为Firewall/Address/<name>，进入该配置的 CLI 语法为config firewall address <name>。

通过如下命令可以查找对象的配置关联项。

diagnose sys cmdb refcnt show <path.object.mkey>

<path.object.mkey>是对象存储位置、对象类别、对象数据库主键的组合。如下所示，该命令显示 config system interface下名称为“wan2”的接口的所有配置引用，接口“wan2”已被 firewall sniffer、ACME 以及 SD-WAN member 配置引用。

FortiGate # diag sys cmdb refcnt show system.interface.name wan2

entry used by child table members:seq-num '2' of complex system.sdwan:members.interface
entry used by table firewall.sniffer:id '1'
entry used by child table interface:interface-name 'wan2' of complex system.acme:interface.interface-name

定位对象的 mkey

上述命令要求使用<path.object.mkey>格式指定需要查找关联项的对象。虽然可以很容易找到 path 和 object 的字段（例如，地址对象的path.object为firewall.address），但要确定该对象使用的具体 mkey 字段需要用到如下方法（mkey 并不总是name）。

方法 1 - 使用 tree 命令

1. 如下所示的 SD-WAN 成员配置，该 SD-WAN 区域的成员序号 1 为 wan1。

   config system sdwan
       config members
           edit 1    <---SD-WAN成员序号
               set interface "wan1"
               set zone "virtual-wan-link"
           next
       end
   end

2. 使用 tree 命令查看，SD-WAN 功能的配置路径为system.sdwan，对象为members，而 mkey 为seq-num（被*标记的为 mkey），而不是接口名称（SD-WAN 成员在配置中是通过其成员 ID 编号而非接口名称进行引用的）。

   FortiGate # tree system sdwan members
   -- [members] --*seq-num (0,512)    <---“*”标记表示该对象的mkey
   |- interface (15)
   |- zone (35)
   |- gateway
   ......

3. 已经知道了 SD-WAN 成员的 mkey seq-num在配置（config system sdwan→config members）中为“1”，使用diagnose sys cmdb refcnt show system.sdwan.members.seq-num 1命令就可以查找所有引用 SD-WAN 成员 #1 的配置，如下所示，该 SD-WAN 成员被一个 SD-WAN 健康检查引用（health-check.members.seq-num）：

   FortiGate # diagnose sys cmdb refcnt show system.sdwan.members.seq-num 1
   entry used in complex system.sdwan:health-check.members.seq-num child table health-check:name '223.5.5.5'  entry members:seq-num '1' (From VDOM: 'root')

   config system sdwan
       config health-check
           edit "223.5.5.5"
               set server "223.5.5.5"
               set members 1    <---引用关系
           next
       end
   end

   重要

   <path.object.mkey>之间的分隔符可以使用.或:。如下所有分隔方式均可正常使用：

   diagnose sys cmdb refcnt show system.interface.name wan1
   diagnose sys cmdb refcnt show system.interface:name wan1
   diagnose sys cmdb refcnt show system:interface:name wan1

方法 2 - 使用 get 命令

get命令可以仅列出对象的 mkey，如下所示，防火墙地址对象的 mkey 为name。

get firewall address
== [ all ]
name: all    <---mkey为“name”
== [ SSLVPN_TUNNEL_ADDR1 ]
name: SSLVPN_TUNNEL_ADDR1
== [ 10.10.1.4 ]
name: 10.10.1.4
......

举例

1. 查找防火墙地址对象“all”的关联配置。如下所示，地址对象“all”正在被多个防火墙策略中的源地址引用。

   FortiGate # diagnose sys cmdb refcnt show firewall.address:name all

   entry used by child table source-address:name 'all' of complex vpn.ssl.settings:source-address.name
   entry used by child table dst:name 'all' of table service:id '1' of complex system.sdwan:service.dst.name
   entry used by child table srcaddr:name 'all' of table firewall.policy:policyid '10'
   entry used by child table srcaddr:name 'all' of table firewall.policy:policyid '25'
   entry used by child table srcaddr:name 'all' of table firewall.policy:policyid '20'
   entry used by child table srcaddr:name 'all' of table firewall.policy:policyid '2'
   entry used by child table srcaddr:name 'all' of table firewall.policy:policyid '23'
   entry used by child table srcaddr:name 'all' of table firewall.policy:policyid '13'
   entry used by child table srcaddr:name 'all' of table firewall.policy:policyid '12'

2. 查找对象所有可能关联的所有配置（并非实际被引用），将 mkey 留空即可：

   FortiGate # diagnose sys cmdb refcnt show firewall.address:name

   may used by table firewall.addrgrp.member.name
   may used by table vpn.ssl.web.portal.widget.ip-pools.name
   may used by table vpn.ssl.web.portal.widget.split-tunneling-routing-address.name
   may used by table vpn.ssl.settings.tunnel-ip-pools.name
   may used by table vpn.ipsec.phase2.src-name
   may used by table vpn.ipsec.phase2.dst-name
   may used by table vpn.ipsec.phase1-interface.ipv4-split-include
   may used by table vpn.ipsec.phase2-interface.src-name
   may used by table vpn.ipsec.phase2-interface.dst-name
   may used by table firewall.policy.srcaddr.name
   may used by table firewall.policy.dstaddr.name
   may used by table firewall.interface-policy.srcaddr.name
   may used by table firewall.interface-policy.dstaddr.name
   may used by table firewall.sniff-interface-policy.srcaddr.name
   may used by table firewall.sniff-interface-policy.dstaddr.name

3. 其他举例：

   diagnose sys cmdb refcnt show system.interface.name <interface name>
   diagnose sys cmdb refcnt show firewall.address:name <address name>
   diagnose sys cmdb refcnt show firewall.profile: <profile name>
   diagnose sys cmdb refcnt show firewall.service.group:name <servicegroup name>
