SNMP 的设置

2025/10/29大约 5 分钟

SNMP 的设置

网络需求

配置 FortiGate 的 SNMP。

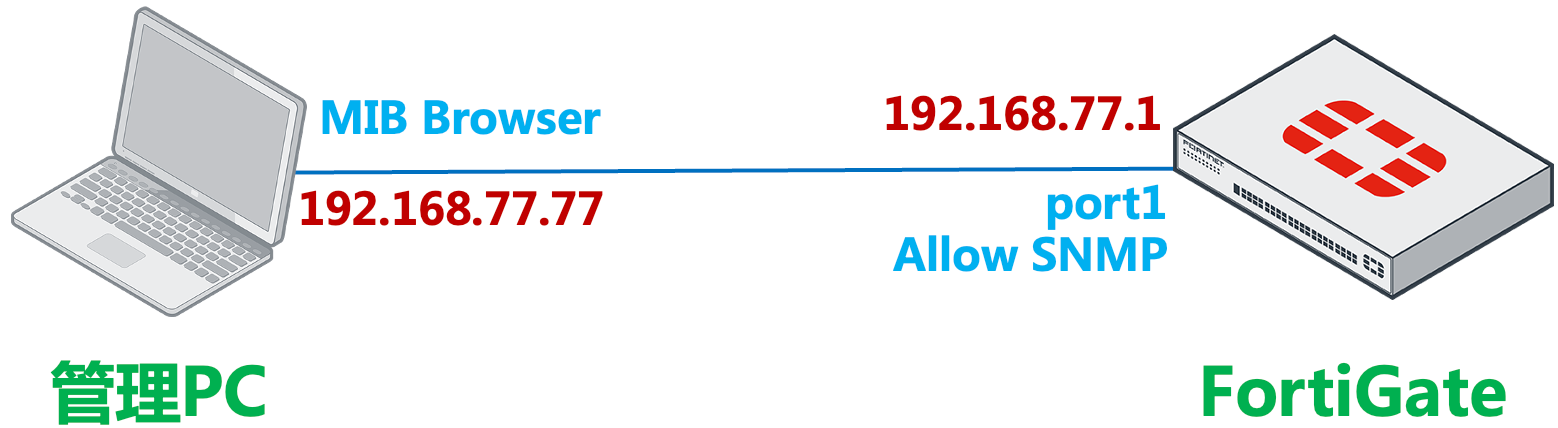

网络拓扑

image-20230529092820199

配置步骤

  1. 接口上开启 SNMP 的允许访问。

    image-20220905161457124

  2. 开启 SNMP 的总开关。

    image-20220905162012335

  3. 配置 SNMP v2 的属性，比如配置 SNMPv2 的 SNMP 属性为 Fortinet123#，建议不要使用通用的 public，容易被探测和攻击。需要添加 SNMP 客户端的主机 IP（192.168.77.77）的 SNMP 权限，把主机的 IP 地址（192.168.77.77）添加到 SNMPv2 的配置里面。

    重要

    团体名称（Community）中不能包含字符$，否则配置后读取 SNMP 会失败。

    image-20220905162159483

  4. 配置 SNMPv3，配置 SNMPv3 的用户名为 fortinet，认证算法选择 SHA1，密码为 forti3389，加密算法选择为 AES，密码为 forti5566。需要添加 SNMP 客户端的主机 IP（192.168.77.77）的 SNMP 权限，把主机的 IP 地址（192.168.77.77）添加到 SNMPv2 的配置里面。

    image-20220905162752462

  5. SNMP 命令行配置汇总。

    config system interface
    edit "port1"
        set allowaccess ping https ssh snmp http probe-response
    next
end

config system snmp sysinfo
    set status enable
    set description "Fortinet_Beijing_LAB"
    set contact-info "bbai@fortinet.com"
    set location "China_Beijing_Lab"
end

config system snmp community
    edit 1
        set name "Fortinet123#"
        config hosts
            edit 1
                set ip 192.168.77.77 255.255.255.255
            next
        end
    next
end

config system snmp user
    edit "fortinet"
        set notify-hosts 192.168.77.77
        set security-level auth-priv
        set auth-pwd ENC MTAwNG2U70/eePNhi1N3/u4q6FSRuv2ebcPGgqV+yxRuFtKxFilE6SmYZfpMvYOQBU4InxdTXnlIeYdMguMT8x7Hsqz/Q+3G2DWXlmtJohv0RukHWQK4nkY/aYKCnujZkKGGyPxDKysAj4LDkR1CazeJkMKtVgGyoPF2WEjbPEt6PijsUZ67cDptDDzqnABzQFUemw==
        set priv-pwd ENC MTAwNFIePySDQu7hqz+SFic3AUQ+1G4HX5er9qOeMxFTkZ8I7DnW+rw3XYNwgSfQtHuWEwTZGmztt6kUYUaT+oxLSdLG/RqU/3wbbE1/m4MH64bSYZgd+c+Pks8S44UPmGBdQeewwpwQi7xHmL/y9Gyv+t7Wb6ge0WS3dQFe971Vp7n4evJgU51EK90Cnt7TjNX0lQ==
    next
end

重要

有一个特别的场景需要特别注意，那就是 HA 独立管理口的场景，需要一些特殊的配置才可以搞定。后边的章节：

系统管理 → SNMP → SNMP 有 HA 独立管理的设置

会描述这种情况。其他情况下都是以上类似的配置即可开启 FortiGate 的 SNMP。

结果验证

  1. Net-SNMP SNMP V2 结果验证。

    [Thu Aug 06 11:46:54 root@centos7~#snmpwalk -v2c -c Fortinet123# 192.168.77.1 .1.3.6.1.4.1.12356.101.4.1.1.0
SNMPv2-SMI::enterprises.12356.101.4.1.1.0 = STRING: "v7.0.6,build0366,220606 (GA.F)"
[Thu Aug 06 11:46:55 root@centos7~#snmpwalk -v2c -c Fortinet123# 192.168.77.1 1.3.6.1.2.1.1.3.0
DISMAN-EVENT-MIB::sysUpTimeInstance = Timeticks: (301635896) 34 days, 21:52:38.96
[Thu Aug 06 11:46:58 root@centos7~#snmpwalk -v2c -c Fortinet123# 192.168.77.1 .1.3.6.1.4.1.12356.100.1.1.1.0
SNMPv2-SMI::enterprises.12356.100.1.1.1.0 = STRING: "FGVM08TM22000173"
[Thu Aug 06 11:47:46 root@centos7~#snmpwalk -v2c -c Fortinet123# 192.168.77.1 1.3.6.1.2.1.31.1.1.1.1.1
IF-MIB::ifName.1 = STRING: port1
[Thu Aug 06 11:47:47 root@centos7~#snmpwalk -v2c -c Fortinet123# 192.168.77.1 1.3.6.1.2.1.31.1.1.1.1.2
IF-MIB::ifName.2 = STRING: port2
[Thu Aug 06 11:47:51 root@centos7~#snmpwalk -v2c -c Fortinet123# 192.168.77.1 1.3.6.1.4.1.12356.101.4.1.8.0
SNMPv2-SMI::enterprises.12356.101.4.1.8.0 = Gauge32: 77

  2. Net-SNMP SNMPv3 结果验证。

    [Thu Aug 06 12:01:01 root@centos7~#net-snmp-config --create-snmpv3-user -ro -a SHA -A forti3389 -x AES -X forti5566 fortinet
adding the following line to /var/lib/net-snmp/snmpd.conf:
   createUser fortinet SHA "forti3389" AES forti5566
adding the following line to /etc/snmp/snmpd.conf:
   rouser fortinet
[Thu Aug 06 12:01:10 root@centos7~#chkconfig snmpd on
Note: Forwarding request to 'systemctl enable snmpd.service'.
Created symlink from /etc/systemd/system/multi-user.target.wants/snmpd.service to /usr/lib/systemd/system/snmpd.service.
[Thu Aug 06 12:01:30 root@centos7~#service snmpd start
Starting snmpd (via systemctl):                            [  OK  ]
[Thu Aug 06 12:06:38 root@centos7~#snmpwalk -v3 -u fortinet -l authPriv -a SHA -A forti3389 -x AES -X forti5566 192.168.77.1
SNMPv2-MIB::sysDescr.0 = STRING: Fortinet_Beijing_LAB
SNMPv2-MIB::sysObjectID.0 = OID: SNMPv2-SMI::enterprises.12356.101.1.60
DISMAN-EVENT-MIB::sysUpTimeInstance = Timeticks: (301754102) 34 days, 22:12:21.02
SNMPv2-MIB::sysContact.0 = STRING: bbai@fortinet.com
SNMPv2-MIB::sysName.0 = STRING: FortiGate
SNMPv2-MIB::sysLocation.0 = STRING: China_Beijing_Lab
SNMPv2-MIB::sysServices.0 = INTEGER: 78
SNMPv2-MIB::sysORLastChange.0 = Timeticks: (0) 0:00:00.00
SNMPv2-MIB::sysORIndex.1 = INTEGER: 1
SNMPv2-MIB::sysORID.1 = OID: SNMPv2-SMI::zeroDotZero.0
SNMPv2-MIB::sysORDescr.1 = STRING:
SNMPv2-MIB::sysORUpTime.1 = Timeticks: (0) 0:00:00.00
IF-MIB::ifNumber.0 = INTEGER: 19
IF-MIB::ifIndex.1 = INTEGER: 1
IF-MIB::ifIndex.2 = INTEGER: 2
[Thu Aug 06 12:10:23 root@centos7~#snmpwalk -v3 -u fortinet -l authPriv -a SHA -A forti3389 -x AES -X forti5566 192.168.77.1 .1.3.6.1.4.1.12356.100.1.1.1.0
SNMPv2-SMI::enterprises.12356.100.1.1.1.0 = STRING: "FGVM08TM22000173"
[Thu Aug 06 12:10:45 root@centos7~#
[Thu Aug 06 12:10:46 root@centos7~#snmpwalk -v3 -u fortinet -l authPriv -a SHA -A forti3389 -x AES -X forti5566 192.168.77.1 1.3.6.1.2.1.1.3.0
DISMAN-EVENT-MIB::sysUpTimeInstance = Timeticks: (301780209) 34 days, 22:16:42.09
[Thu Aug 06 12:11:00 root@centos7~#
[Thu Aug 06 12:11:12 root@centos7~#snmpwalk -v3 -u fortinet -l authPriv -a SHA -A forti3389 -x AES -X forti5566 192.168.77.1 .1.3.6.1.4.1.12356.101.4.1.1.0
SNMPv2-SMI::enterprises.12356.101.4.1.1.0 = STRING: "v7.0.6,build0366,220606 (GA.F)"

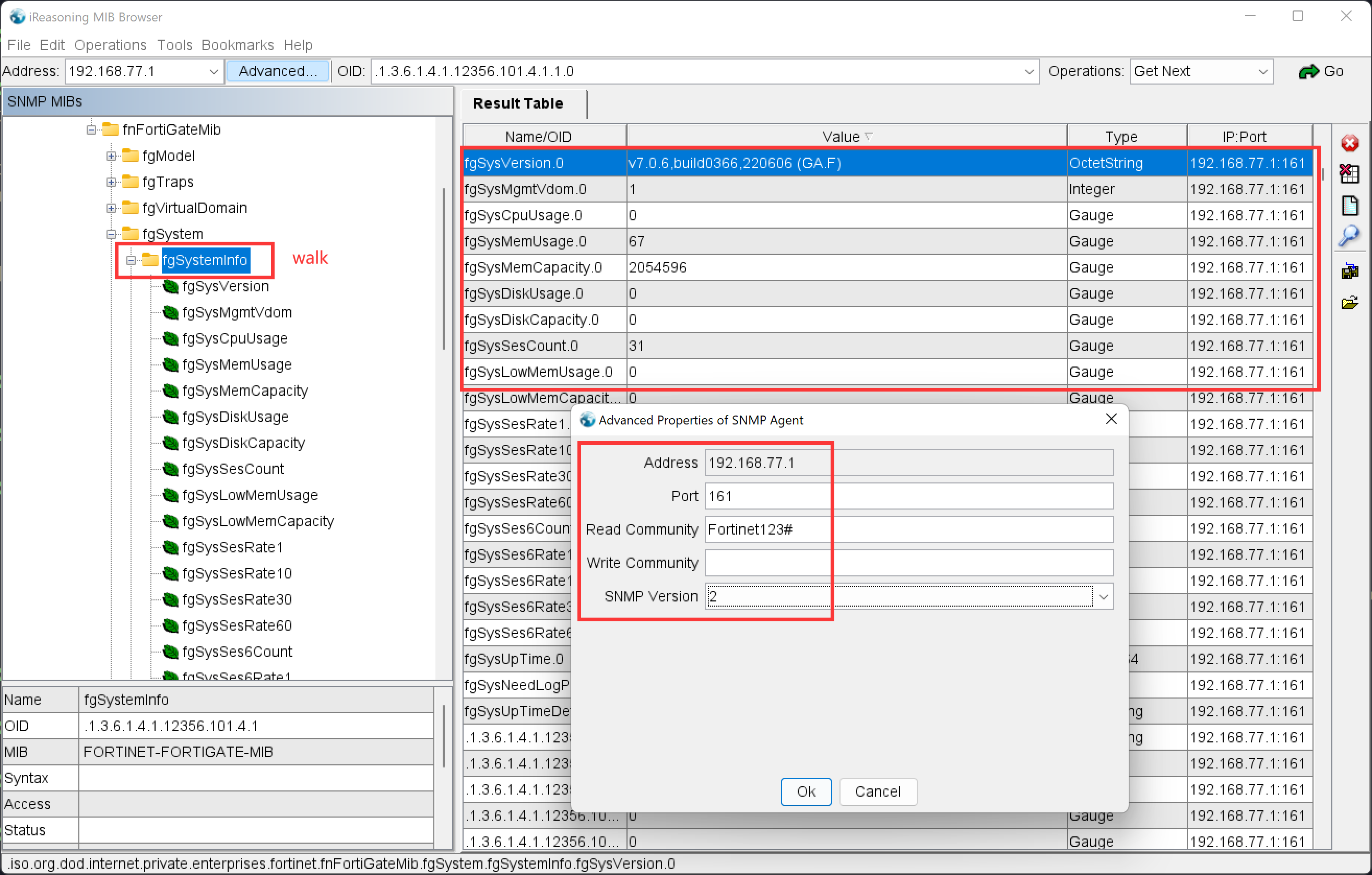

  3. iReasoning MIB Browser SNMPv2 验证。

    image-20220905171716616

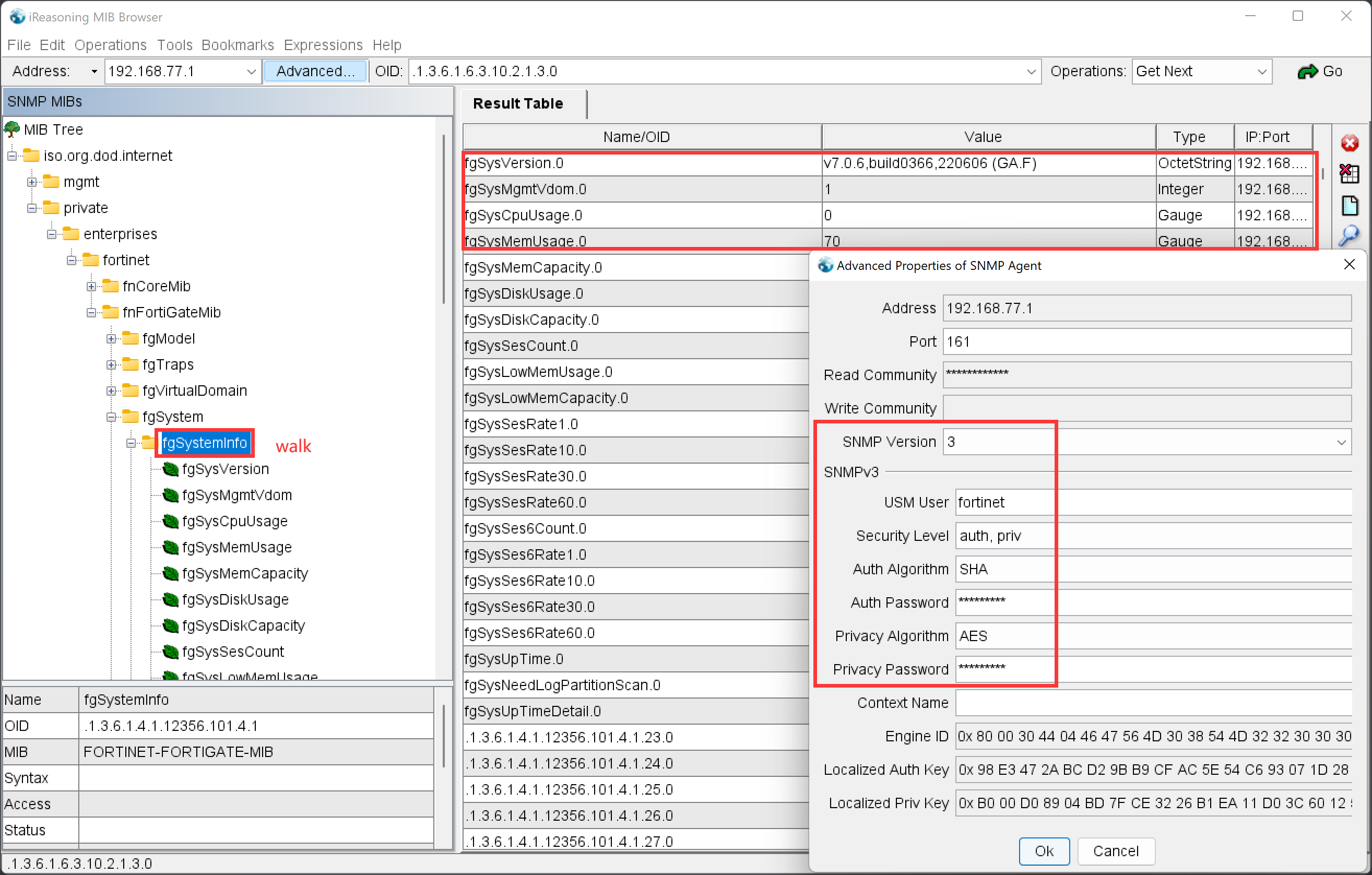

  4. MIB Browser SNMP V3 验证。

    image-20220906153349790

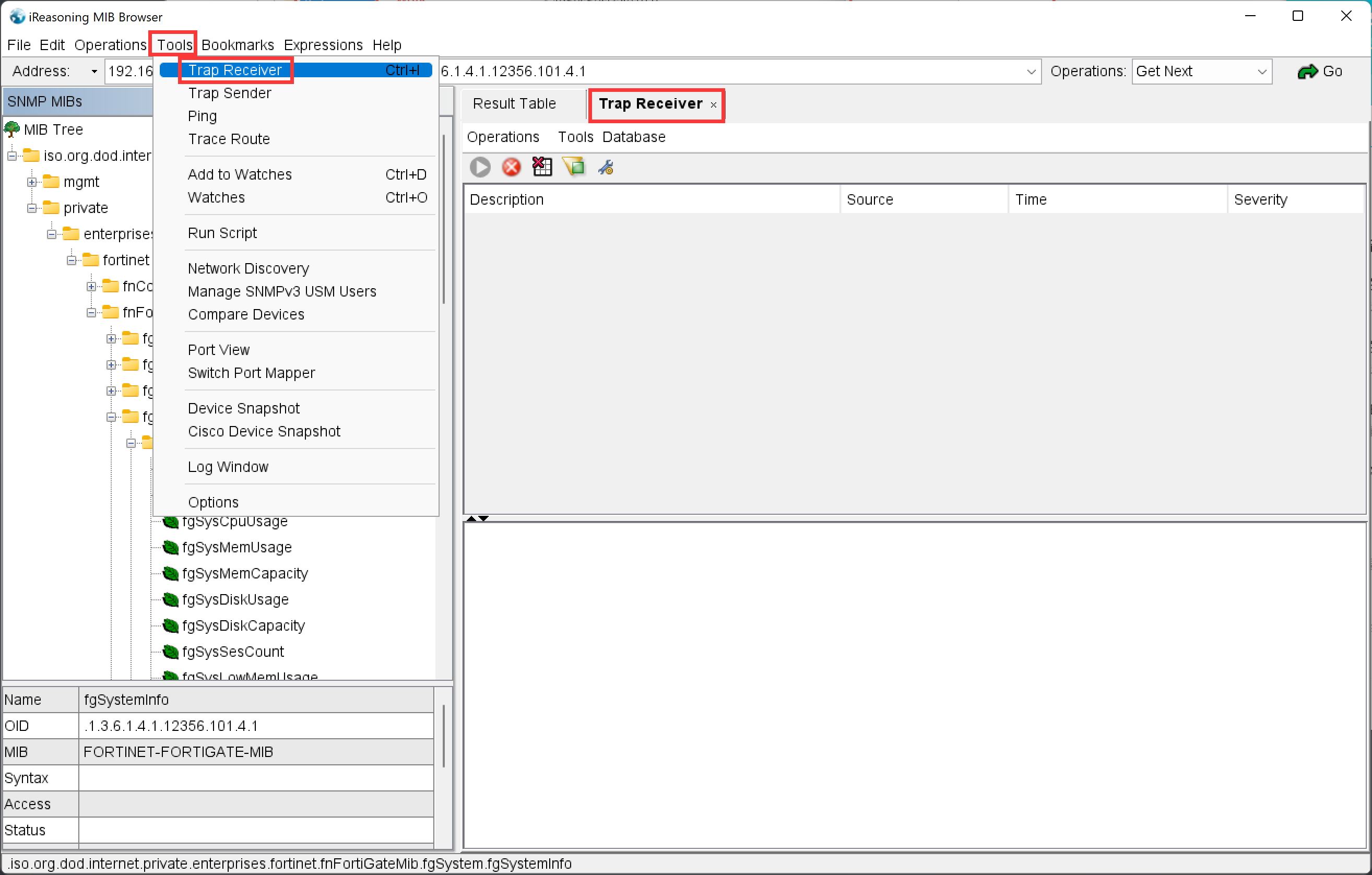

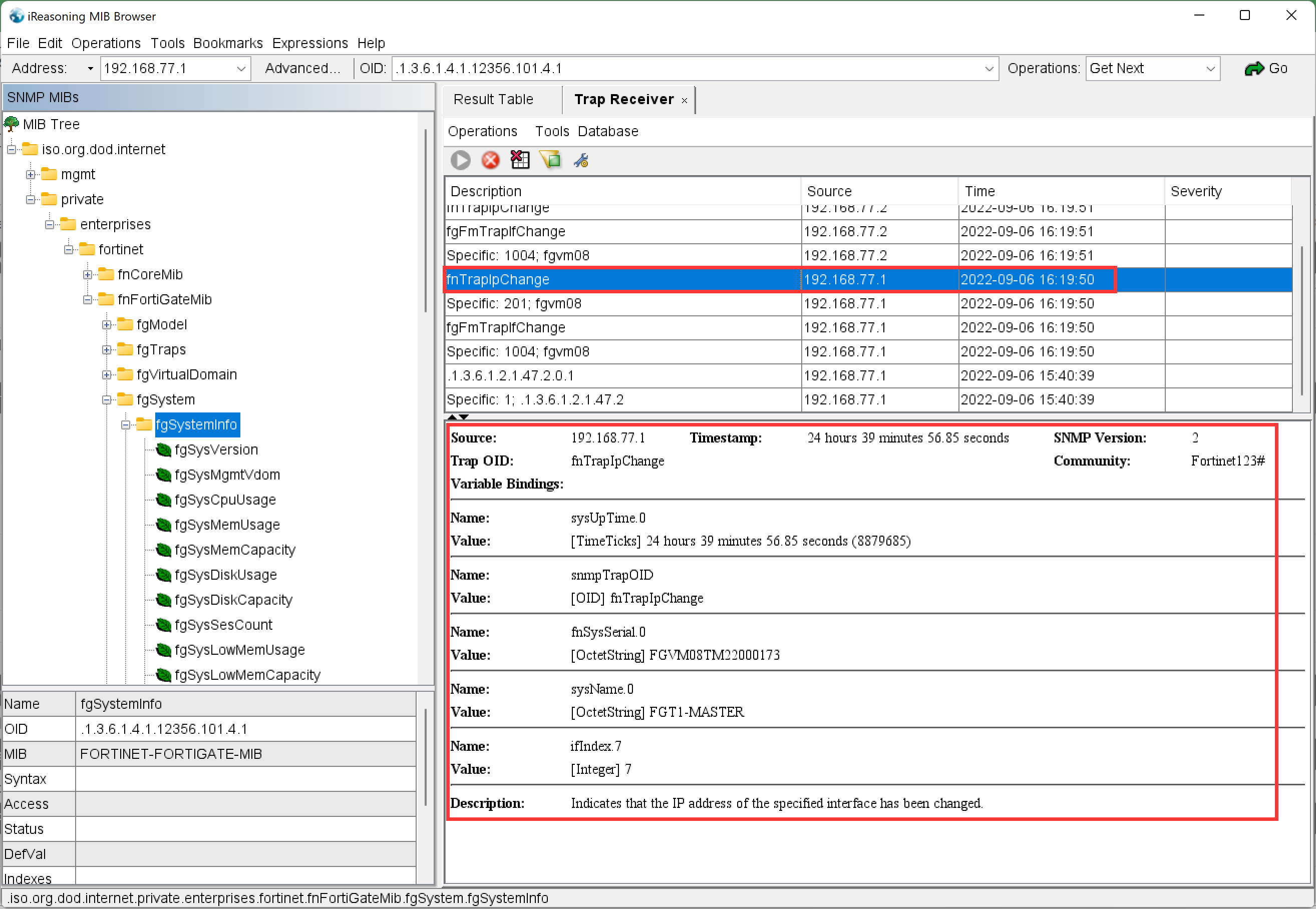

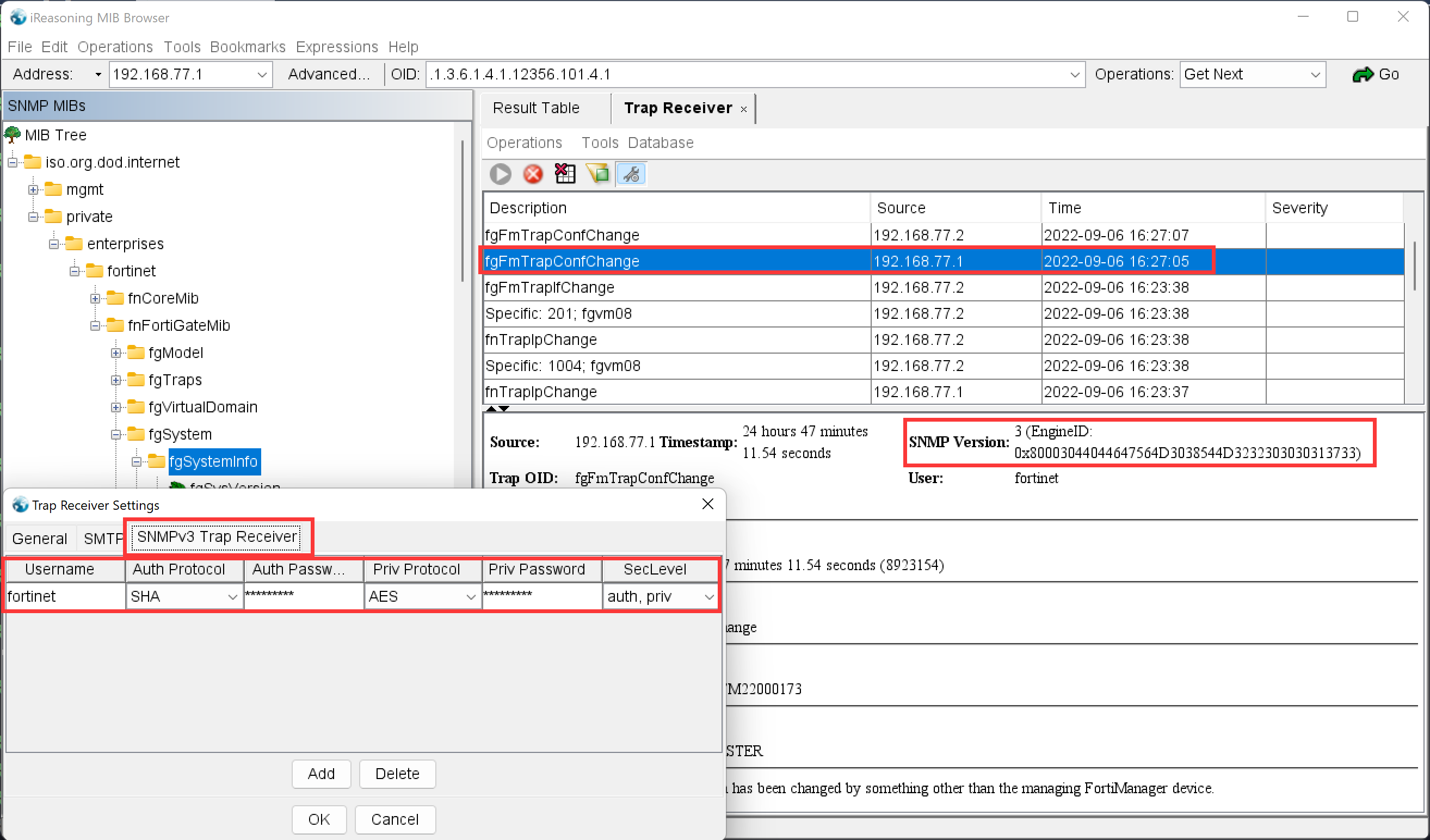

  5. iReasoning MIB Browser SNMP Trap 验证，SNMPv2 和 SNMPv3 均可以正常接收 Trap 消息。

    image-20220906153808416image-20220906162131795image-20220906162839844

SNMP 排错

  1. 抓包，确认 SNMP UDP 161、162 的通信是正常的，正常 SNMP 是有去有回的。

    # diagnose sniffer packet any "port 161 and host 192.168.77.1" 4

  2. 通过第一步抓包看到 SNMP 流量有去有回了，但是 SNMP 还是失败，则开启 SNMP 进程的 debug，查看具体原因。

    # diagnose debug application snmpd -1
# diagnose debug enable

    比如，最常见的错误“community”不匹配、管理员配置了可信任主机，但是没有包括 SNMP 的 IP 地址等等...

    HUB2-ShangHai # snmpd: updating cache: idx_cache
snmpd: <msg> 47 bytes 192.168.90.254:44539 -> 200.1.1.1/200.1.1.1:161 (itf 3.3)
snmpd: checking if community "Fortinet123#2" is valid
snmpd: updating cache: vdom_idx_map_cache
snmpd: updating vdom idx mapping
snmpd: Creating vdom_idx_cache for root
snmpd: Vdom created kernel-index=0, snmp-index=1, name=root
snmpd: checking against community "Fortinet123#"
snmpd: vdom name mismatch
snmpd: checking against community "FortiManager"
snmpd: name mismatch.
snmpd: failed to match community "Fortinet123#2"
snmpd: </msg> 0

注意事项

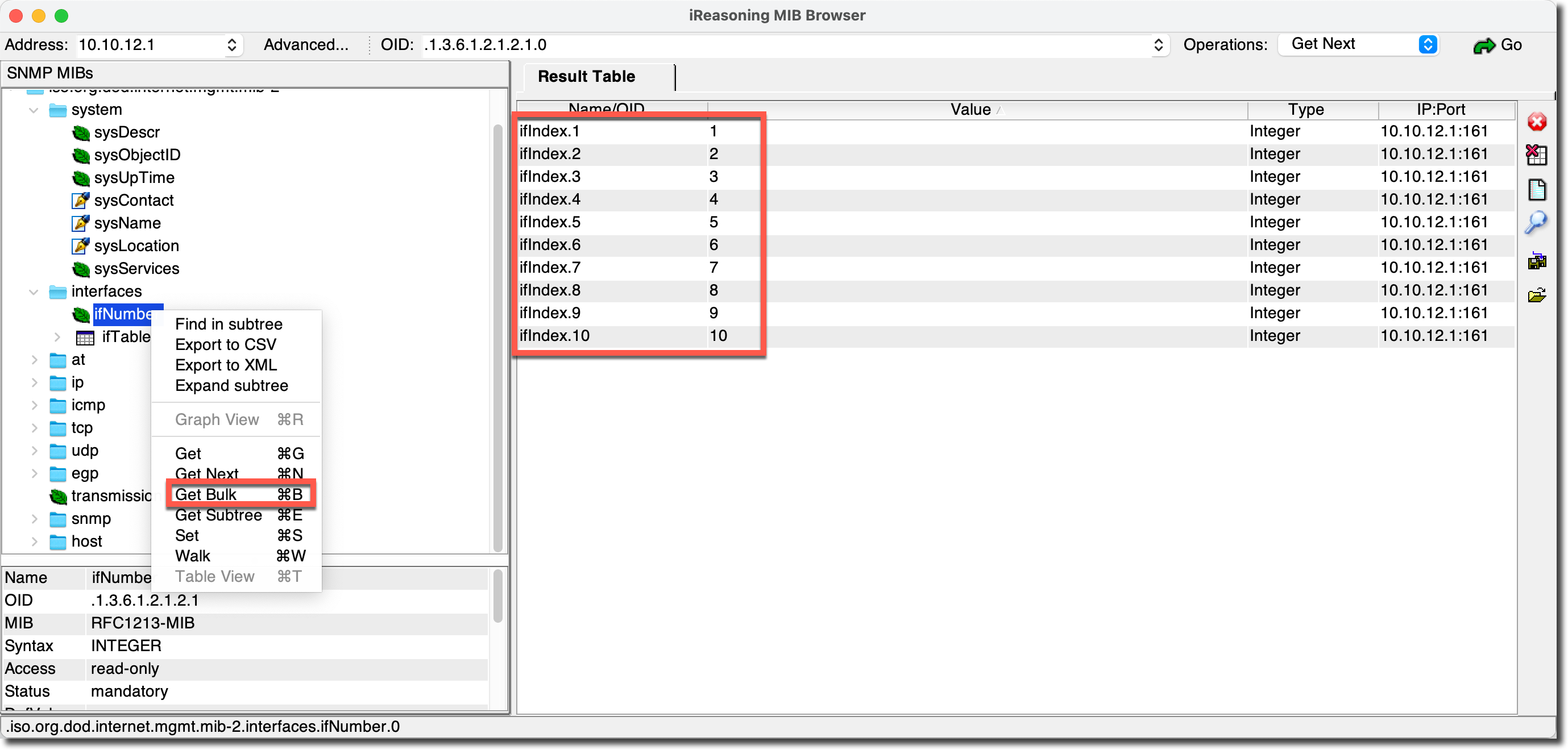

  1. 使用 iReasoning MIB Browser 的“get bulk”方式去 get FortiGate 某节点的多个子节点时，默认情况下最多只能读取 10 个，如下所示读取 FortiGate 的接口列表时，使用 get bulk 方式只能读取 10 个接口信息：

    image-20230824174647644

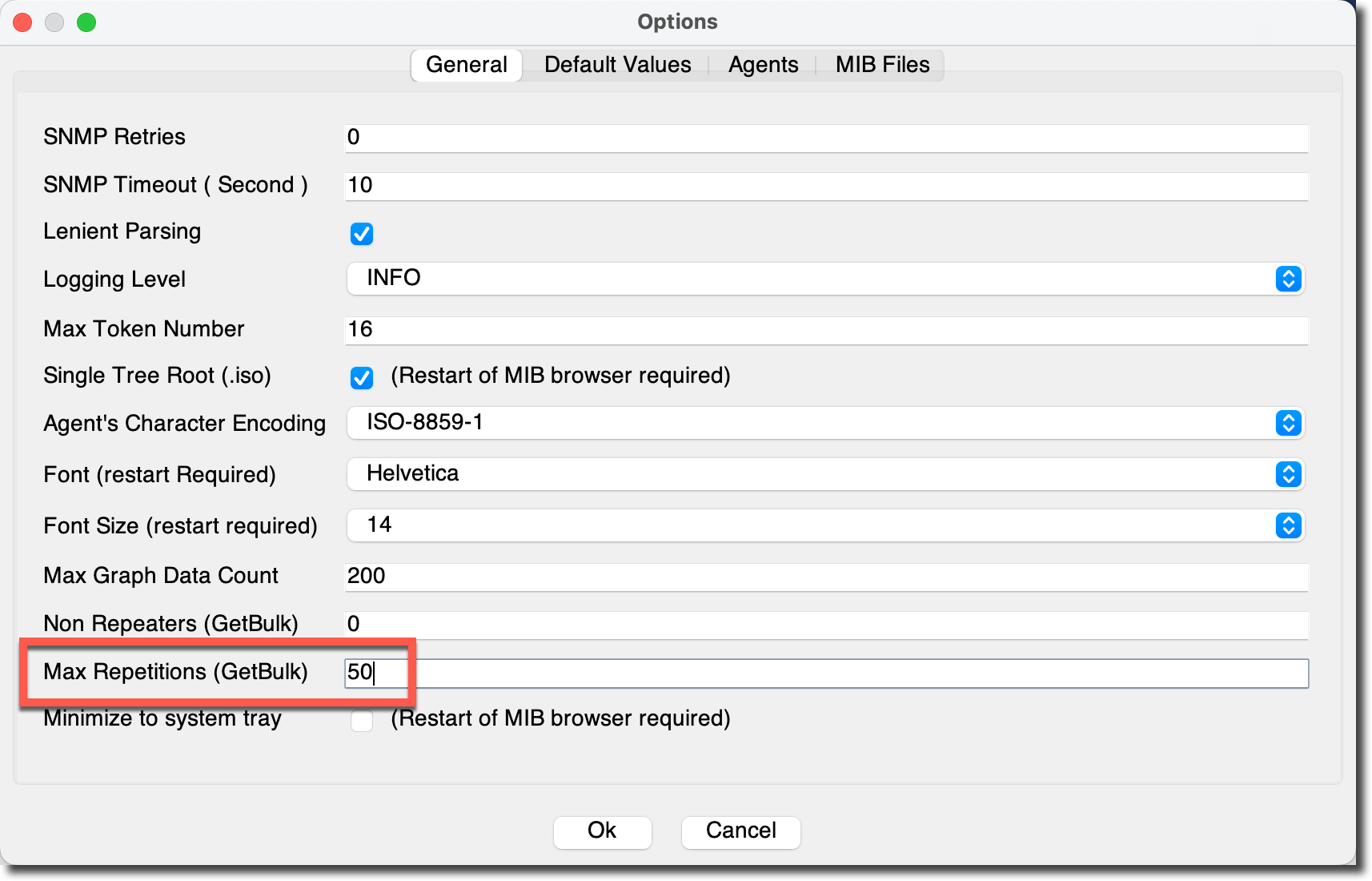

  2. 此时读取的接口信息是不全的，需要在 iReasoning MIB Browser 的软件配置中，修改“get bulk”的最大值，

    image-20230824174609602

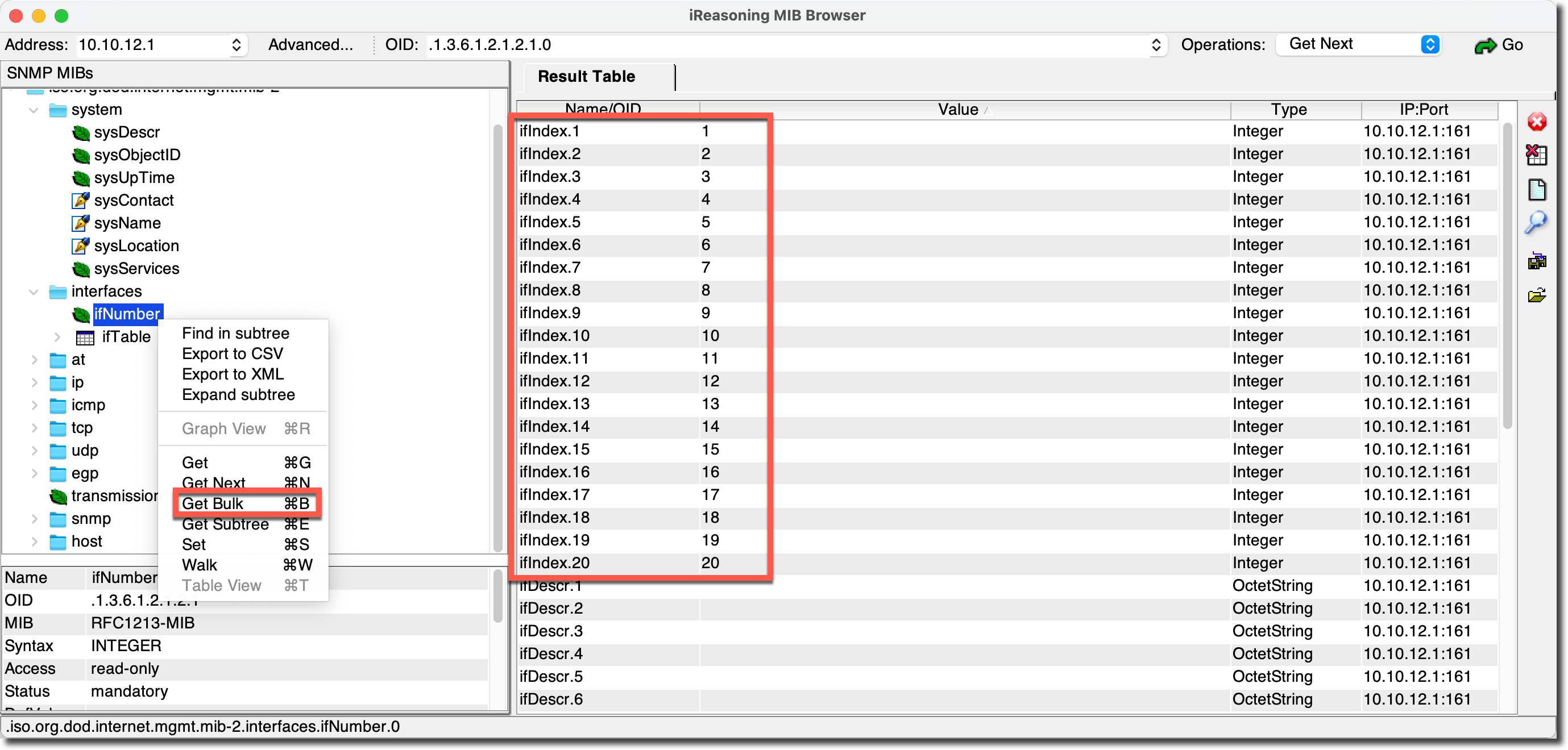

  3. 再次执行“get bulk”，所有的接口信息都可以 get 到：

    image-20230824174556159

  4. 也可以使用 walk 方式代替 get bulk 遍历节点。
