Windows 原生客户端接入 IPSec（IKEv2）

2025/10/29大约 5 分钟

Windows 原生客户端接入 IPSec（IKEv2）

重要

本文基于 Windows 11 专业版 22H2 编写。

网络需求

通过 Windows 原生客户端（IKEv2）连接 FortiGate 的 IPSec，并访问 VPN 内部资源。

重要

Windows 系统使用 IKEv2，必须配合证书认证（客户端验证服务器的证书，服务器不认证客户端的证书）。

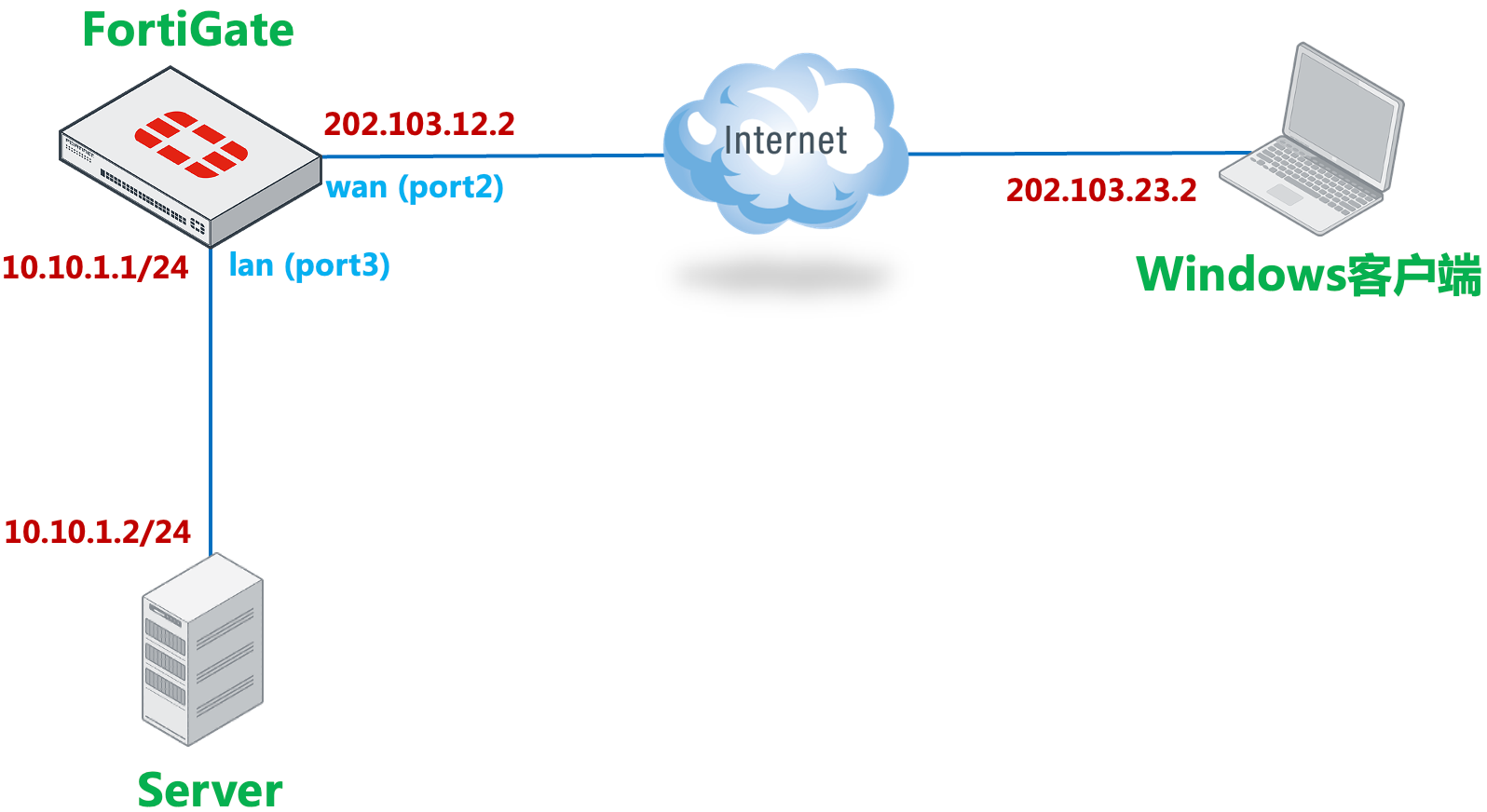

网络拓扑

配置步骤

证书颁发

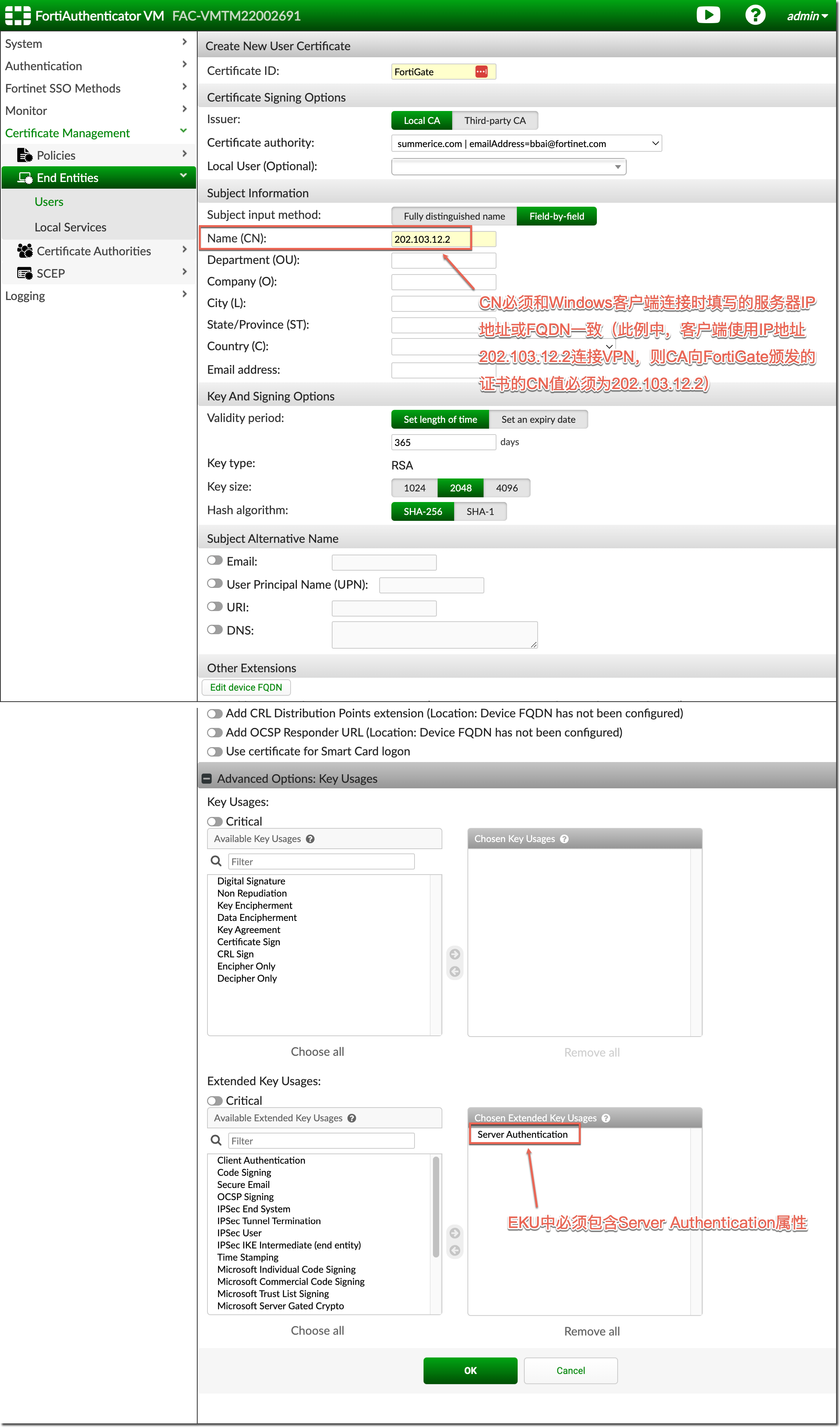

通过证书颁发机构为 FortiGate 颁发证书（这里我们使用 FortiAuthenticator 为例）的注意事项。
重要
Windows 系统使用 IKEv2，必须配合证书认证（客户端验证服务器的证书，服务器不认证客户端的证书），而且对颁发的证书有严格要求：
- CA 向 FortiGate 颁发的证书的 CN 必须和 Windows 客户端连接时填写的服务器 IP 地址或 FQDN 一致（例如此例中，客户端使用 IP 地址 202.103.12.2 连接 VPN，则 CA 向 FortiGate 颁发的证书的 CN 值必须为 202.103.12.2）。
- CA 向 FortiGate 颁发的证书的 EKU（Extended Key Usages）必须包含 Server Authentication 属性。
- 客户端必须导入 CA 证书并加入受信任的根证书颁发机构。

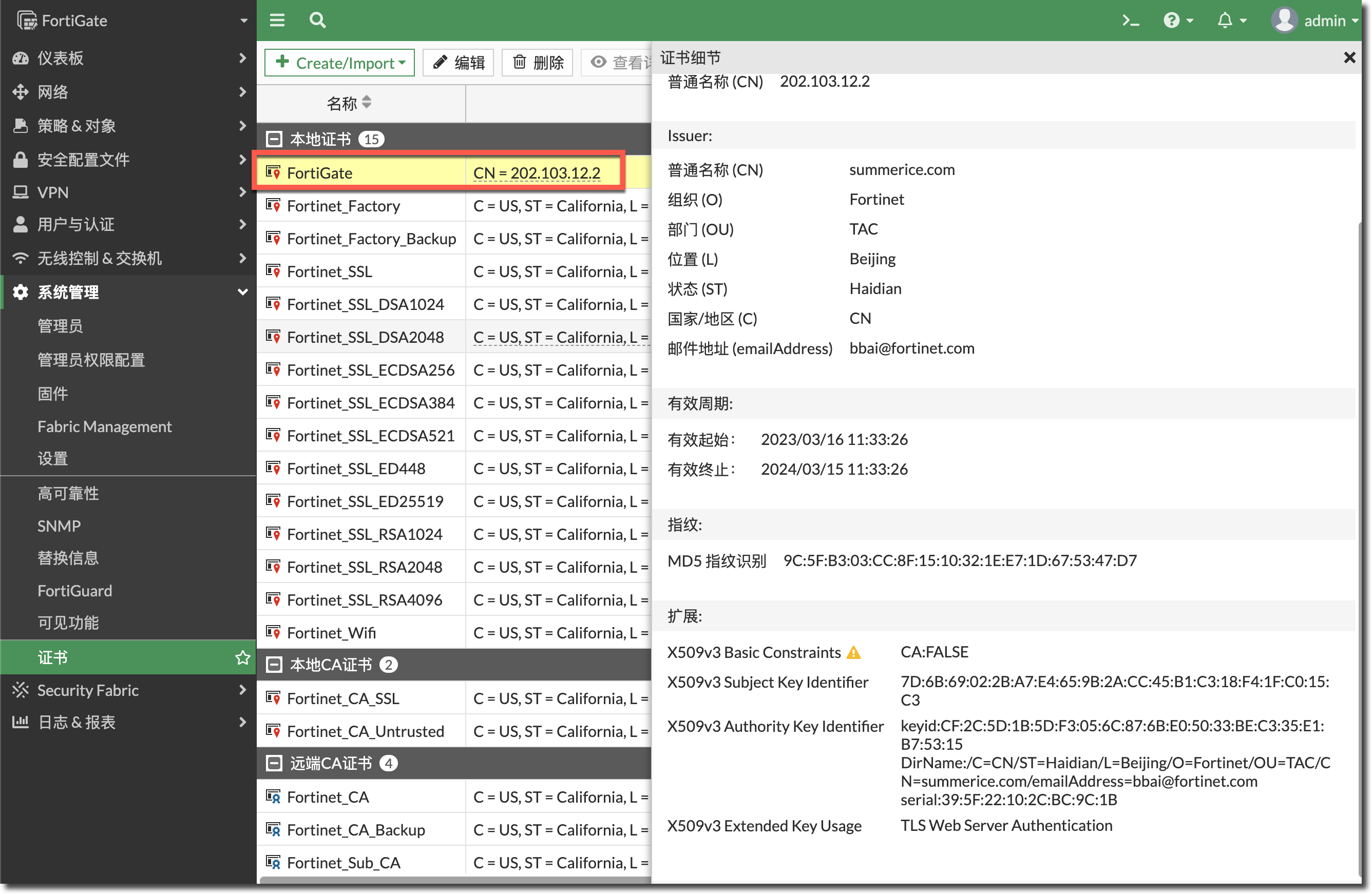

为 FortiGate 颁发证书，并导入 FortiGate（导入过程可参考系统管理 → 系统设置 → 证书管理章节）。

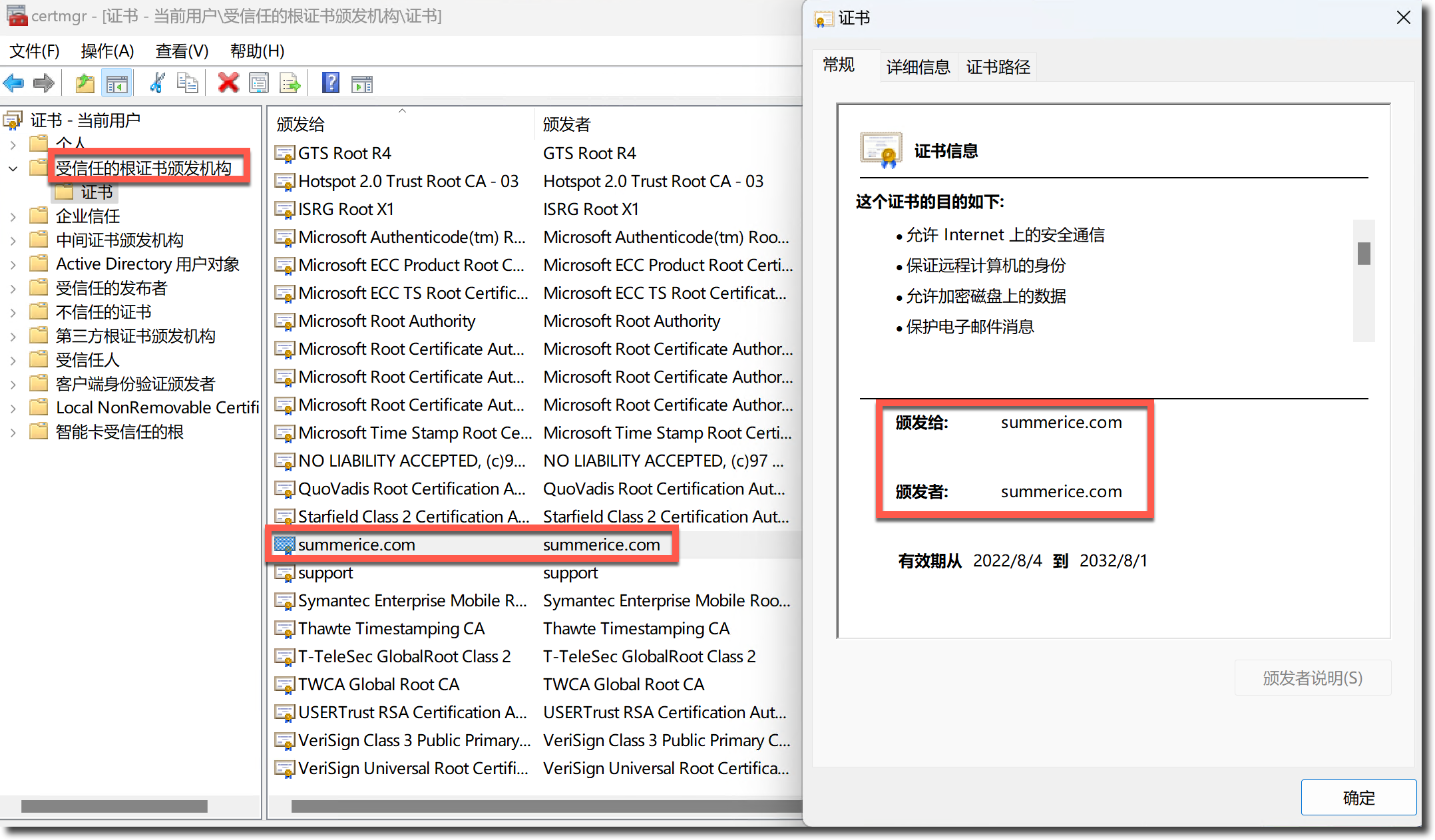

下载 CA 证书，并导入 Windows PC 的受信任根证书颁发机构列表中。

FortiGate 配置

配置 FortiGate 的接口 IP。

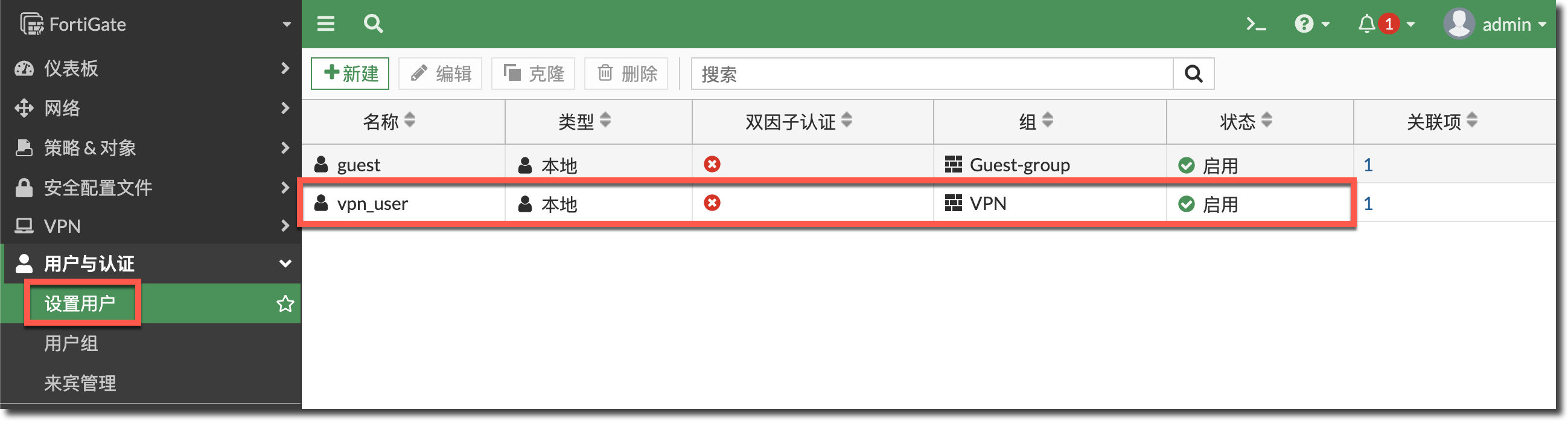

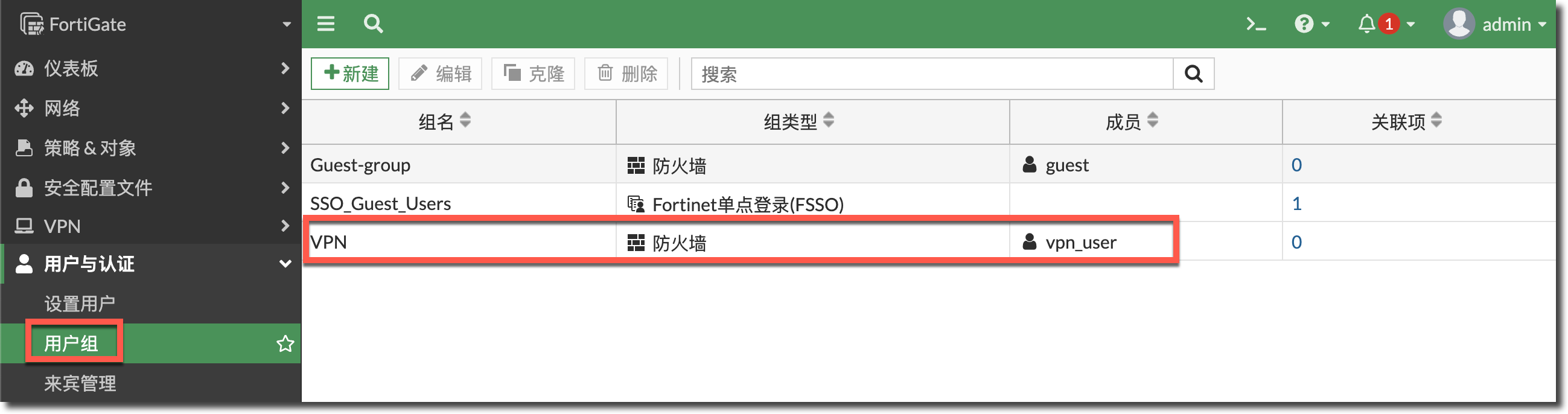

创建本地 VPN 用户和用户组，参考用户与认证 → 本地用户和用户组章节（如需使用远程认证，请参考用户与认证 → LDAP 认证 → LDAP 认证配置与排错或用户与认证 → Radius 认证 → Radius 认证配置与排错章节）。
```
config user local
    edit "vpn_user"
        set type password
        set passwd xxxxxxxx
    next
end
```
```
config user group
    edit "VPN"
        set member "vpn_user"
    next
end
```

该种方式的 IPSec 需要使用 CLI 方式配置，分别配置 IPSec 一阶段和二阶段。

IPSec一阶段配置：
config vpn ipsec phase1-interface
    edit "Windows_IKEv2"
        set type dynamic
        set interface "port2"
        set ike-version 2    //IKE协议2
        set authmethod signature    //认证模式为证书认证
        set peertype any
        set net-device disable
        set mode-cfg enable    //开启为客户端分配IP
        set ipv4-dns-server1 10.10.1.2  //为客户端分配的DNS地址
        set proposal aes128-sha1 aes256-sha256
        set dhgrp 2
        set eap enable    //需要开启EAP做用户密码认证
        set eap-identity send-request    //开启EAP主动发送认证请求
        set authusrgrp "VPN"    //选择认证的用户组
        set certificate "FortiGate"    //选择服务器证书为导入的FortiGate证书
        set ipv4-start-ip 10.10.100.1
        set ipv4-end-ip 10.10.100.100    //客户端分配地址范围
    next
end

IPSec二阶段配置：
config vpn ipsec phase2-interface
    edit "Windows_IKEv2"
        set phase1name "Windows_IKEv2"
        set proposal aes128-sha1 aes256-sha1
        set pfs disable
        set keepalive enable
    next
end

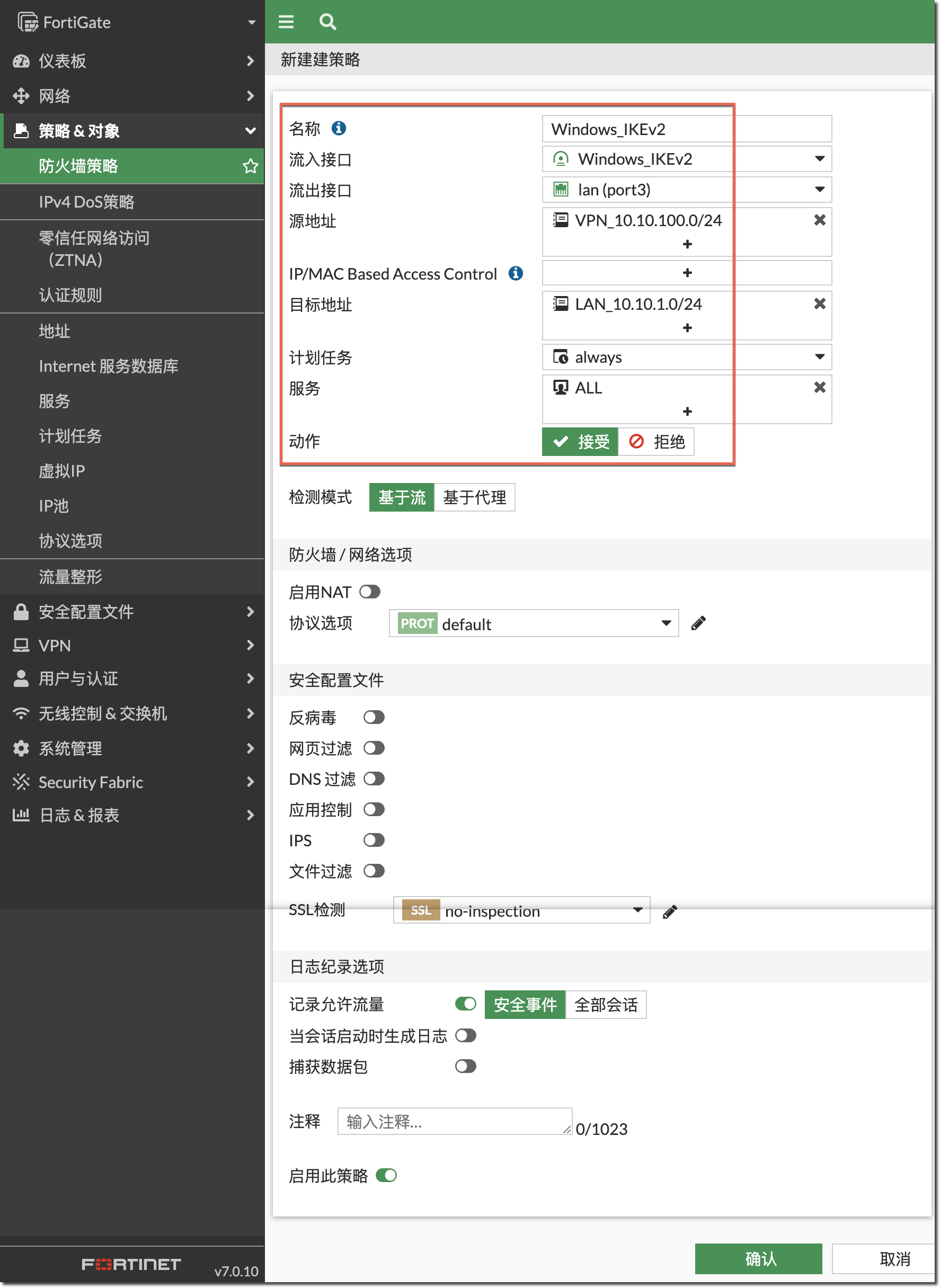

配置防火墙策略，允许客户端访问内网 VPN 资源。

VPN资源地址对象：
config firewall address
    edit "LAN_10.10.1.0/24"
        set subnet 10.10.1.0 255.255.255.0
    next
end

客户端地址对象：
config firewall address
    edit "VPN_10.10.100.0/24"
        set subnet 10.10.100.0 255.255.255.0
    next
end

防火墙策略：
config firewall policy
    edit 1
        set name "Windows_IKEv2"
        set srcintf "Windows_IKEv2"
        set dstintf "port3"
        set action accept
        set srcaddr "VPN_10.10.100.0/24"
        set dstaddr "LAN_10.10.1.0/24"
        set schedule "always"
        set service "ALL"
    next
end

客户端配置

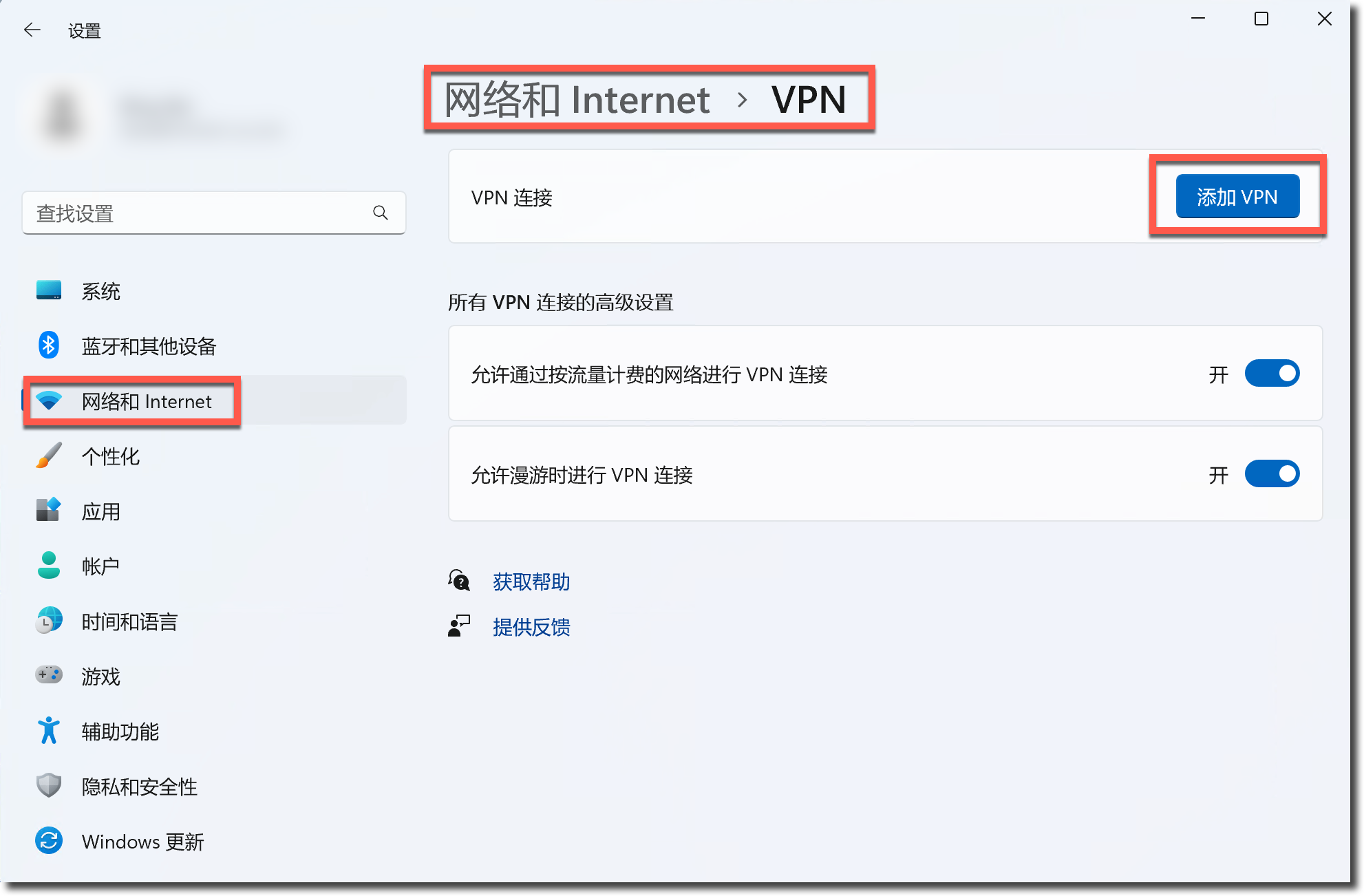

打开设置 → 网络和 Internet → VPN，点击新建按钮。

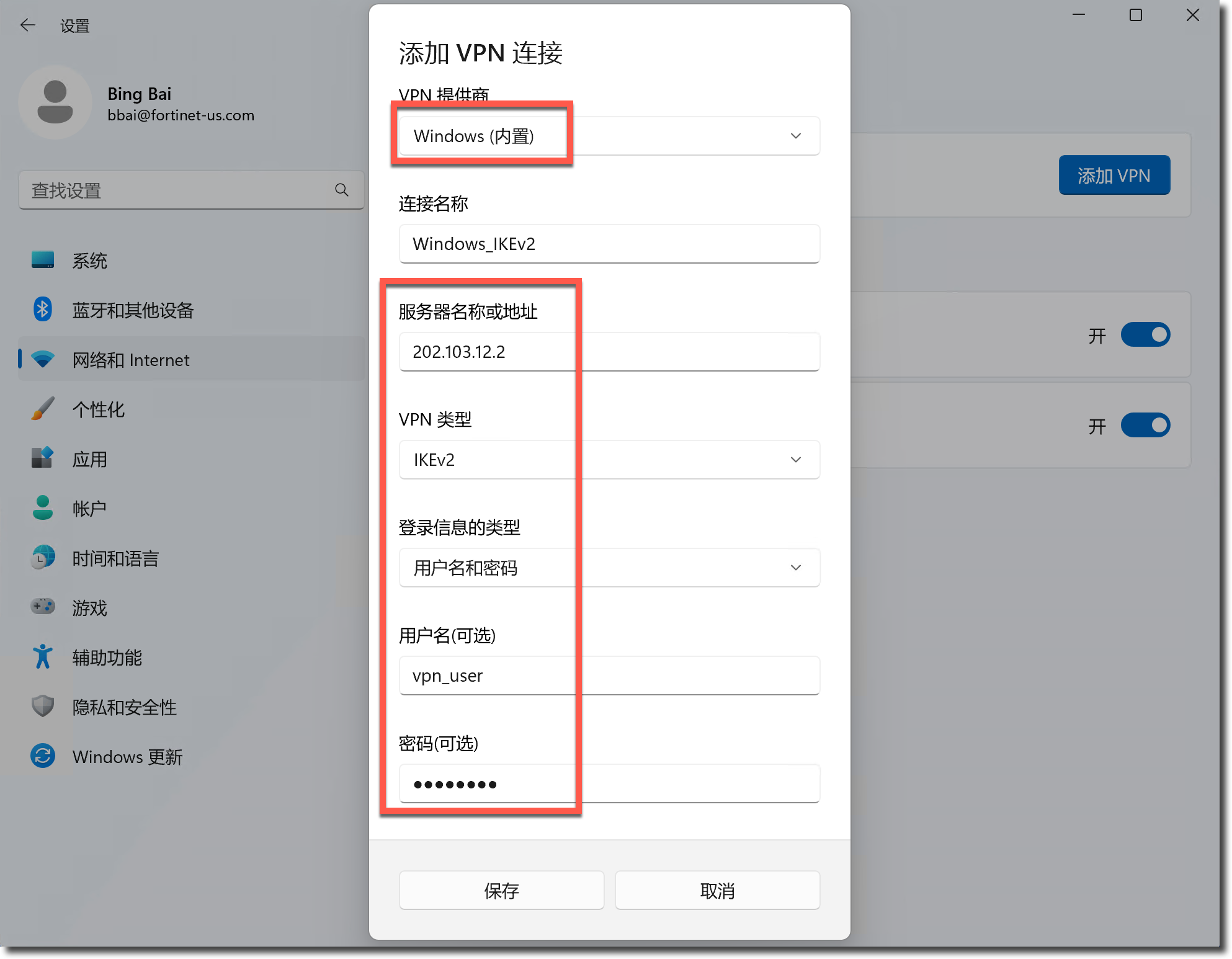

配置 VPN 提供商为 Windows，配置连接名称和服务器 IP（或 FQDN），“VPN 类型”选择“IKEv2”，“登录信息的类型”选择“用户名和密码”，填写用户名和密码信息，点击保存按钮。

结果验证

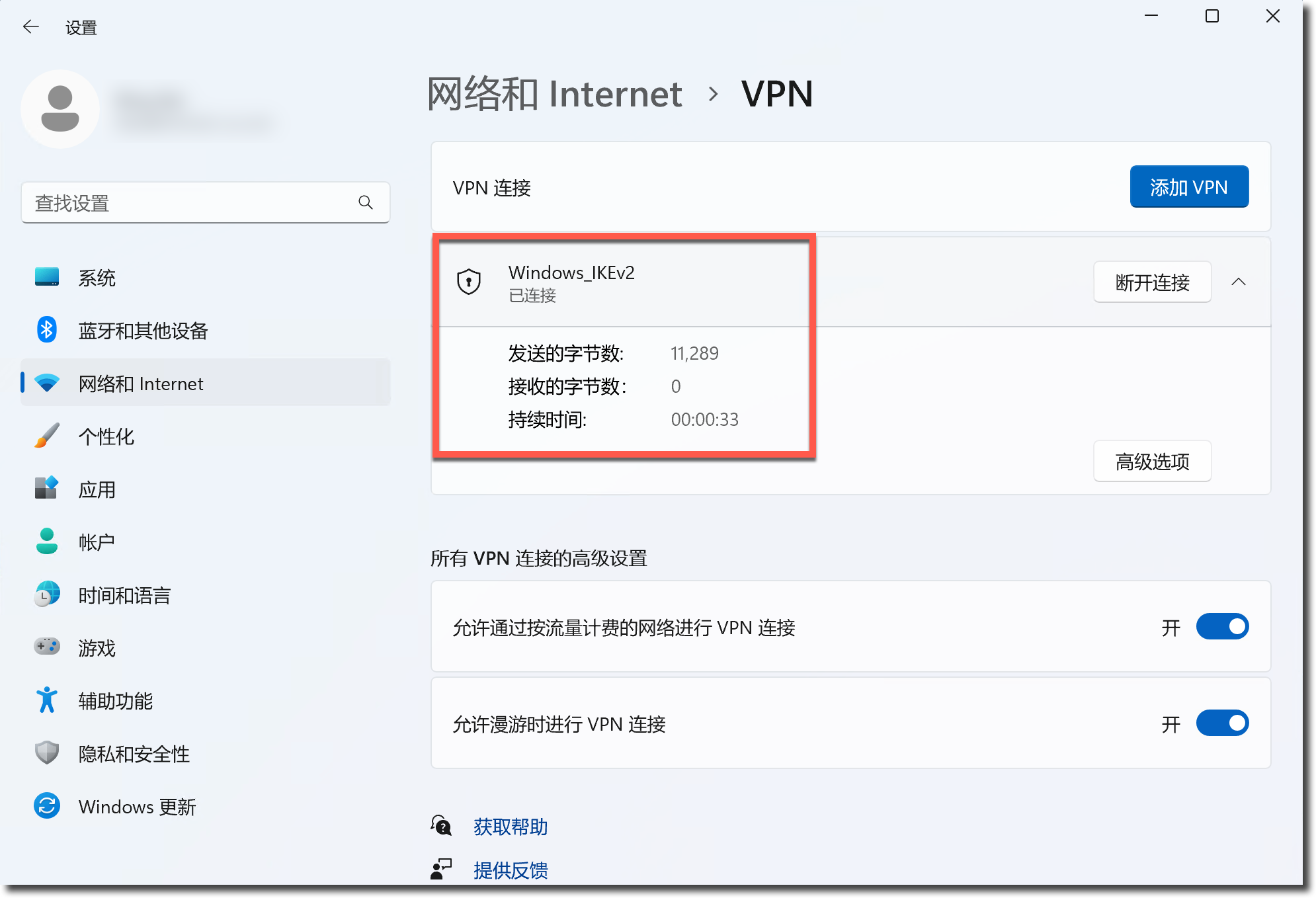

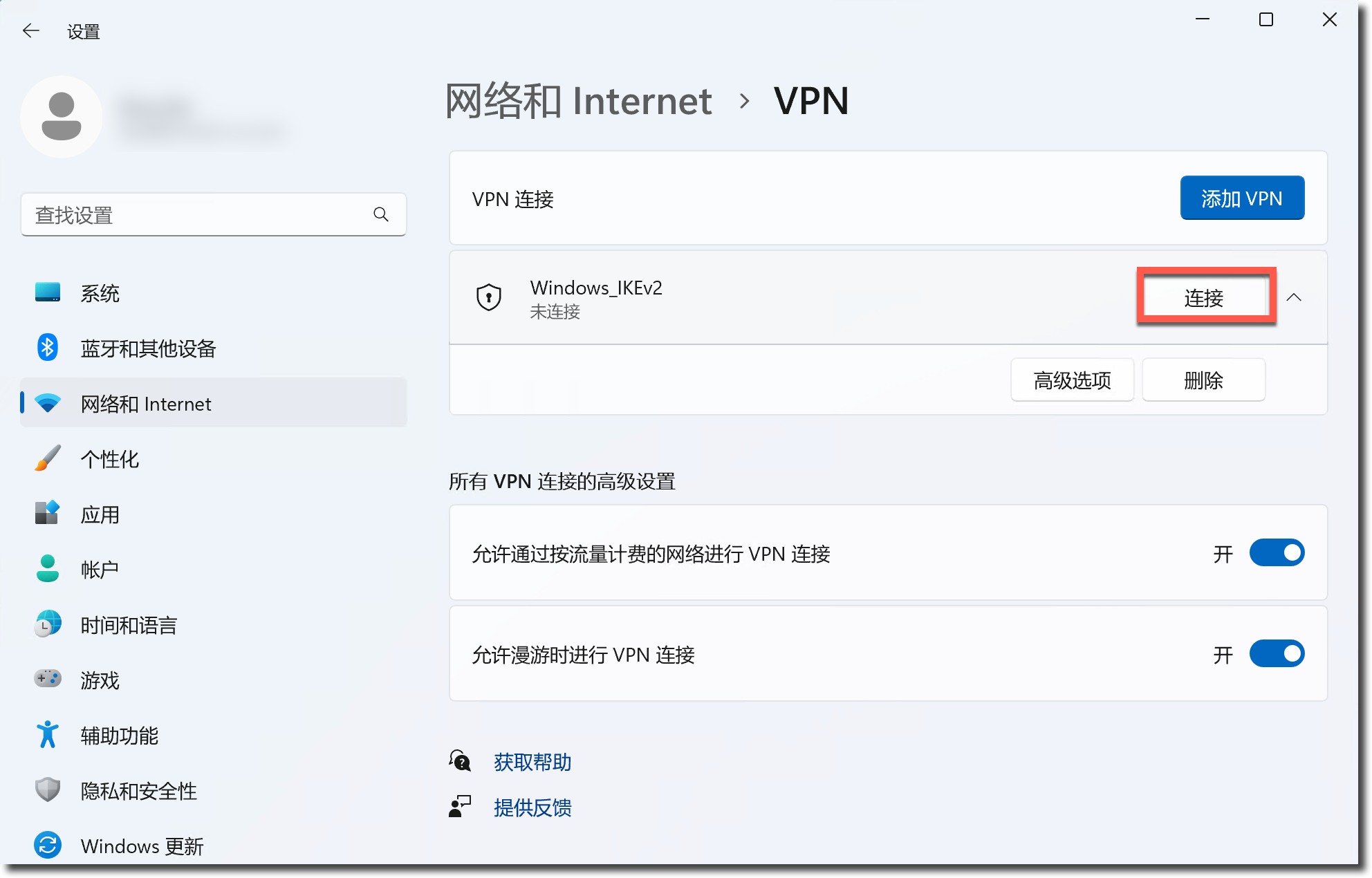

在客户端 VPN 点击连接按钮，然后查看连接状态，可以看到 VPN 连接已建立。

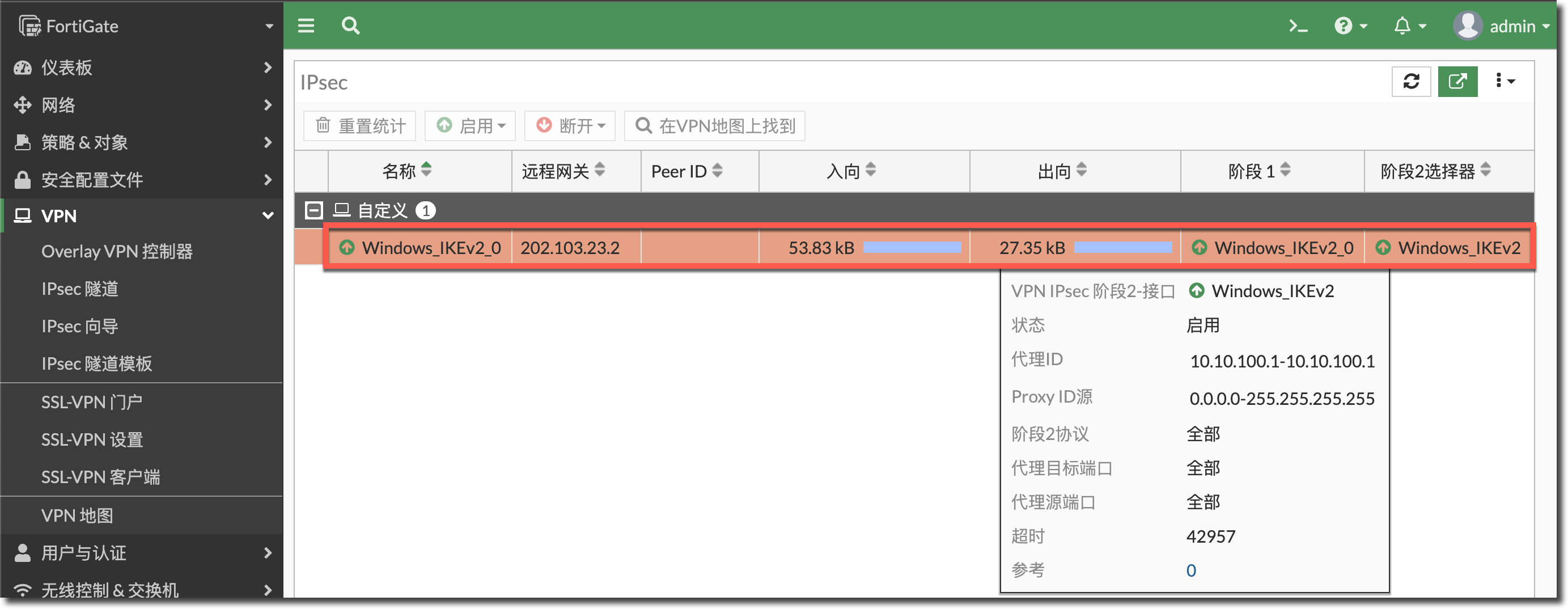

在 FortiGate 侧查看连接状态。

FortiGate # diagnose vpn ike gateway list

vd: root/0
name: Windows_IKEv2_0
version: 2
interface: port2 4
addr: 202.103.12.2:4500 -> 202.103.23.2:64916
tun_id: 10.10.100.1/::10.0.0.15
remote_location: 0.0.0.0
network-id: 0
created: 281s ago
eap-user: vpn_user
2FA: no
assigned IPv4 address: 10.10.100.1/0.0.0.0
nat: peer
PPK: no
IKE SA: created 1/1  established 1/1  time 50/50/50 ms
IPsec SA: created 1/1  established 1/1  time 0/0/0 ms
  id/spi: 28 1a1ac0eb795737c0/45eb750afe25ce3f
  direction: responder
  status: established 281-281s ago = 50ms
  proposal: aes128-sha1
  child: no
  SK_ei: d4088e142220d3f2-24c73e8bd23cc361
  SK_er: 23dad2bdacf52ae7-ea3e3f1ad62e48cd
  SK_ai: 2db36c765a403317-66950b37f90fc178-3ff9a0a4
  SK_ar: 919125e418fb94dc-d1978545c2da767a-e5f32bb9
  PPK: no
  message-id sent/recv: 0/6
  lifetime/rekey: 86400/85848
  DPD sent/recv: 00000000/00000000

FortiGate # diagnose vpn tunnel list

list all ipsec tunnel in vd 0
------------------------------------------------------
name=Windows_IKEv2_0 ver=2 serial=10 202.103.12.2:4500->202.103.23.2:64916 tun_id=10.10.100.1 tun_id6=::10.0.0.15 dst_mtu=1500 dpd-link=on weight=1
bound_if=4 lgwy=static/1 tun=intf mode=dial_inst/3 encap=none/9128 options[23a8]=npu rgwy-chg rport-chg frag-rfc  run_state=0 role=primary accept_traffic=1 overlay_id=0
parent=Windows_IKEv2 index=0
proxyid_num=1 child_num=0 refcnt=5 ilast=0 olast=0 ad=/0
stat: rxp=813 txp=280 rxb=61158 txb=30402
dpd: mode=on-idle on=1 idle=20000ms retry=3 count=0 seqno=1
natt: mode=silent draft=0 interval=10 remote_port=64916
proxyid=Windows_IKEv2 proto=0 sa=1 ref=74 serial=1 add-route
  src: 0:0.0.0.0-255.255.255.255:0
  dst: 0:10.10.100.1-10.10.100.1:0
  SA:  ref=3 options=20483 type=00 soft=0 mtu=1422 expire=42903/0B replaywin=2048
       seqno=119 esn=0 replaywin_lastseq=0000032d qat=0 rekey=0 hash_search_len=1
  life: type=01 bytes=0/0 timeout=43188/43200
  dec: spi=24832a57 esp=aes key=16 7b7328d6fe3ee6230a5072fea98c57d0
       ah=sha1 key=20 1fa4bee8e25fd477e8e79ea28291695d84c4d783
  enc: spi=60f3ab06 esp=aes key=16 aaaf1aca419bf8dd8743f2c267f97b70
       ah=sha1 key=20 50b086fddc0810e3dc5f204c8889f236e18d5663
  dec:pkts/bytes=1626/122316, enc:pkts/bytes=560/81074
  npu_flag=00 npu_rgwy=202.103.23.2 npu_lgwy=202.103.12.2 npu_selid=f dec_npuid=0 enc_npuid=0
------------------------------------------------------
name=Windows_IKEv2 ver=2 serial=2 202.103.12.2:0->0.0.0.0:0 tun_id=10.0.0.2 tun_id6=::10.0.0.2 dst_mtu=0 dpd-link=on weight=1
bound_if=4 lgwy=static/1 tun=intf mode=dialup/2 encap=none/552 options[0228]=npu frag-rfc  role=primary accept_traffic=1 overlay_id=0
proxyid_num=0 child_num=1 refcnt=3 ilast=42973370 olast=42973370 ad=/0
stat: rxp=3292 txp=280 rxb=241855 txb=30402
dpd: mode=on-idle on=0 idle=20000ms retry=3 count=0 seqno=0
natt: mode=none draft=0 interval=0 remote_port=0
run_tally=0

在 FortiGate 侧查看路由 kernel 表，可以看到 FortiGate 已经自动添加了到客户端的路由。

FortiGate # get router info kernel
...
tab=254 vf=0 scope=0 type=1 proto=11 prio=1 0.0.0.0/0.0.0.0/0->10.10.100.1/32 pref=0.0.0.0 gwy=10.10.100.1 dev=20(Windows_IKEv2)
...

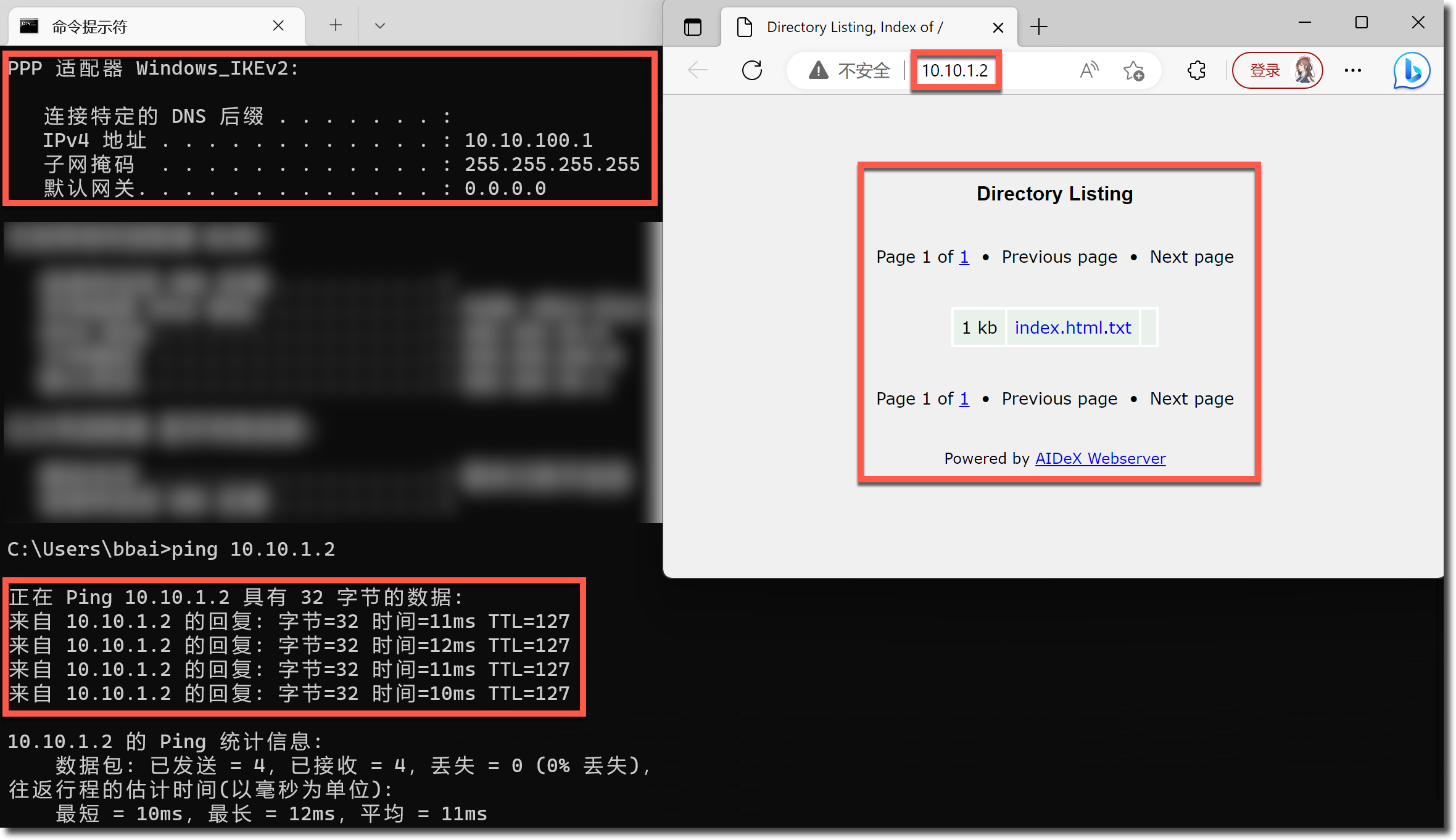

使用客户端访问 VPN 内网资源（Ping 和 HTTP 访问）。
重要
实际测试 Windows 使用 IKEv2，无法使用隧道分割功能，VPN 建立后，所有流量被送入 VPN 隧道。
