Radius 认证配置与排错

2025/10/29大约 5 分钟

Radius 认证配置与排错

配置 Radius 认证

1.配置接口地址及路由

image-20230208163834235

image-20230208163852215

ping 测试 FortiGate 与 Radius Server 之间的连通性。测试环境使用 FortiAuthenticator 作为 Radius 服务器，地址是 192.168.91.209。

# execute ping 192.168.91.209
PING 192.168.91.209 (192.168.91.209): 56 data bytes
64 bytes from 192.168.91.209: icmp_seq=0 ttl=63 time=0.3 ms
64 bytes from 192.168.91.209: icmp_seq=1 ttl=63 time=0.2 ms
64 bytes from 192.168.91.209: icmp_seq=2 ttl=63 time=0.1 ms
64 bytes from 192.168.91.209: icmp_seq=3 ttl=63 time=0.1 ms
64 bytes from 192.168.91.209: icmp_seq=4 ttl=63 time=0.2 ms

--- 192.168.91.209 ping statistics ---
5 packets transmitted, 5 packets received, 0% packet loss
round-trip min/avg/max = 0.1/0.1/0.3 ms

2.配置 Radius 服务器

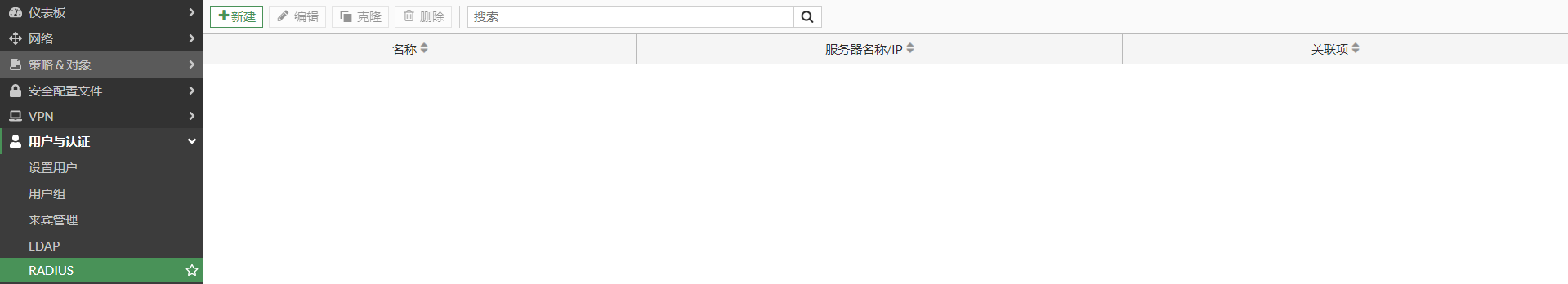

选择”用户与认证“-->” RADIUS“，点击”新建“。

image-20230208164128219

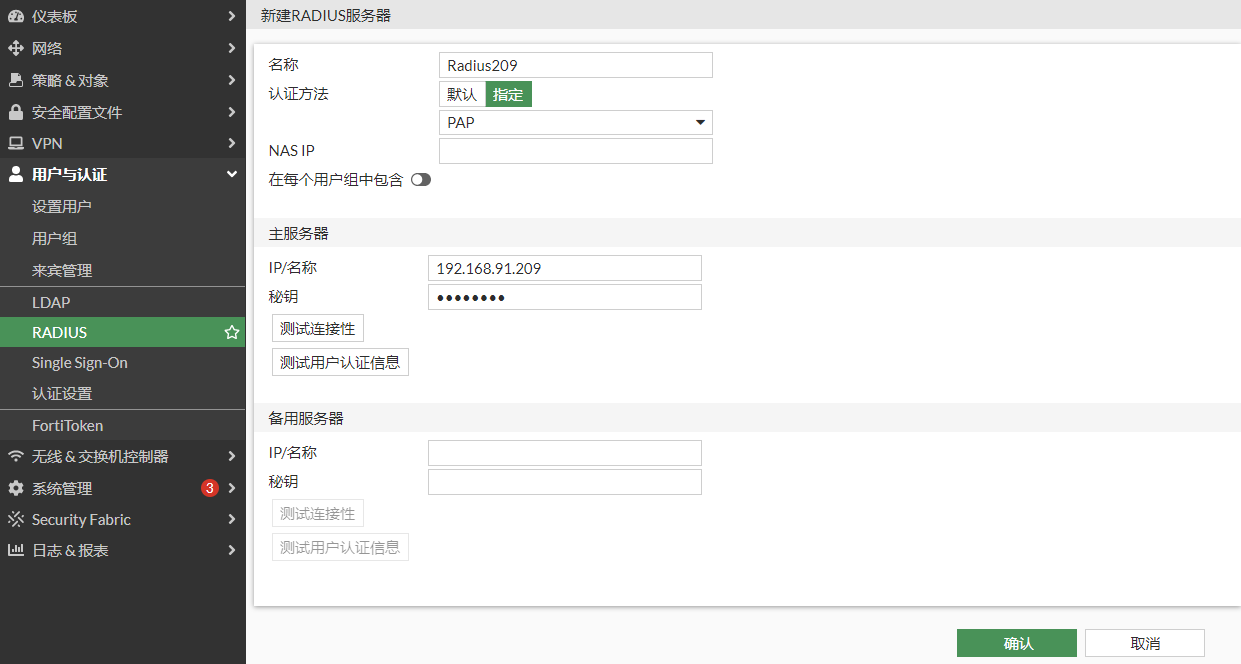

配置参数：

名称：输入一个名称，不冲突即可；

认证方法：FortiGate 支持 CHAP，MS - CHAP，MS - CHAP，PAP 认证方法。如果认证方法是默认，则 FortiGate 会使用 PAP、MSCHAP_v2 和 CHAP 三种方式向 Radius 服务器发送请求，Radius 服务器的日志中往往会报一些错误，因此 请指定一种认证方法，这里使用 PAP；

IP/名称：在主服务器输入 Radius 服务器的 IP 地址；

密钥：FortiGate 和 Radius 服务器之间的共享密钥，这里设置为 fortinet。

image-20230208164436743

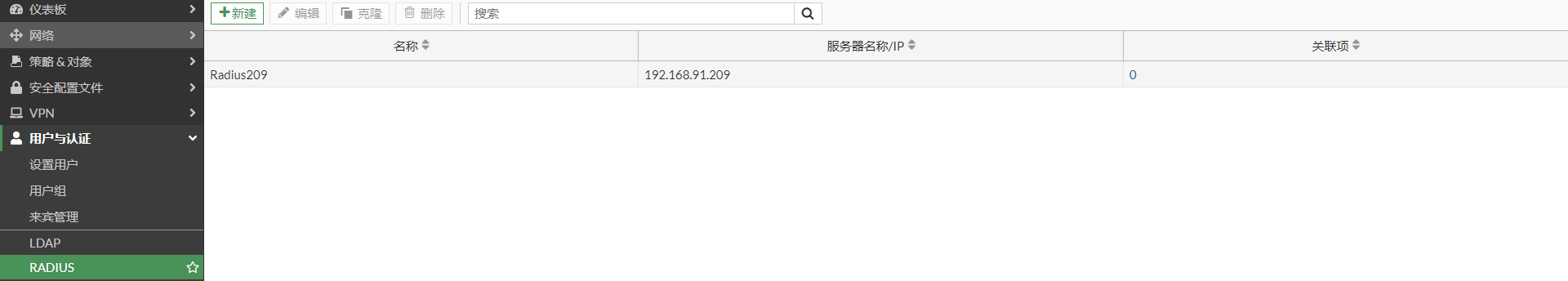

点击”确认“，配置完成。

image-20230208165510787

对应的命令行如下：

config user radius
    edit "Radius209"
        set server "192.168.91.209"
        set secret ENC fJ6Xhg0wVEZyp8qAJfiuNSJLqyNVrWsRwQ1zELqWc7GnyBso4IrSelJJR4DBKmXQ/ex9cFWq3nJfoWEbWjRy1nrwUMl5HJGPiHO+c8MXXy6IAUE38ec4Y/x5VnRPZpEgPPiVIuCXZfbpnjcR1t5RdO8lgTTRkhiNqBFvrZtyxsucpqRYSH7eyTN0ih5nJigvUn8oAg==
        set auth-type pap
    next
end

Radius 服务器测试

1.FortiGate 与 Radius 服务器之间连通性测试

GUI 编辑 Radius 服务器的配置界面，点击”测试连接性“。

CLI 的语法：

#diagnose test authserver radius-direct
<server_name or IP> <port number (0 default port)> <secret> <pap | chap | mschap | mschap2> <user> <password>

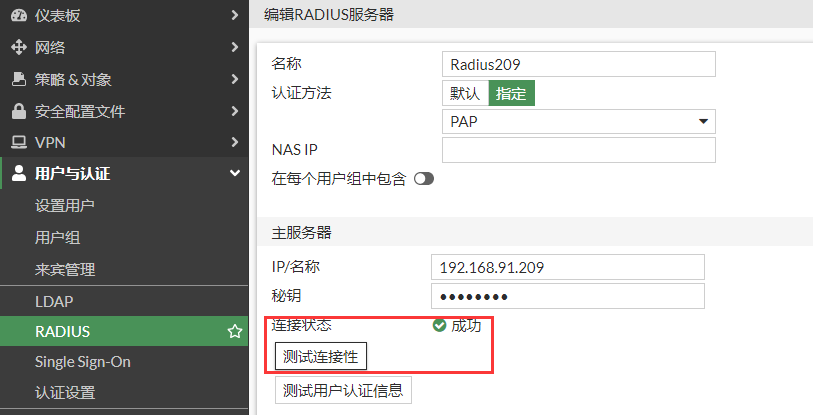

  • 如果连接状态是”成功“，则 FortiGate 与 Radius 服务器之间通信正常。

    image-20230208172456552

    对应的 CLI 测试结果如下：

    # diagnose test authserver radius-direct 192.168.91.209 1812 fortinet pap user1 12345678
RADIUS server '192.168.91.209' status is OK
Access-Accept
AVP: l=12 t=Vendor-Specific(26) v=Fortinet(12356)
  VSA: l=6 t=Fortinet-Group-Name(1)
  Value: 'grp1'

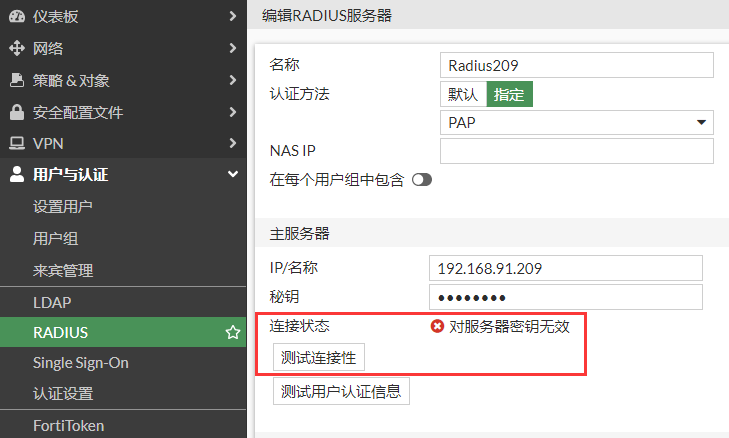

  • 如果连接状态是“对服务器密钥无效”，则 FortiGate 与 Radius 服务器之间的密钥不一致。

    image-20230208172856353

    对应的 CLI 测试结果如下：

    # diagnose test authserver radius-direct 192.168.91.209 1812 fortinet pap user1 12345678
RADIUS server '192.168.91.209' status is Secret invalid

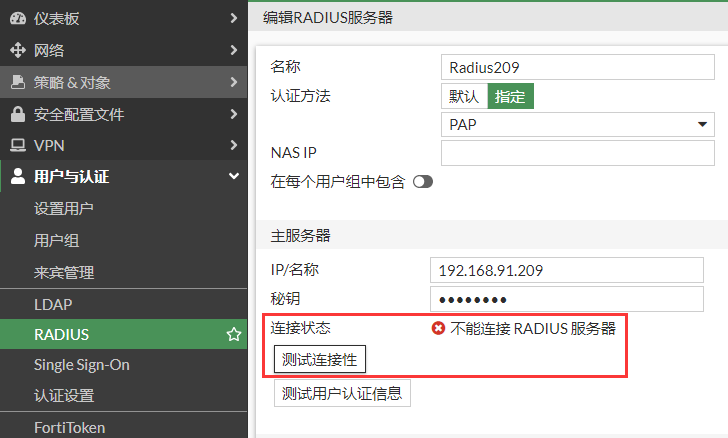

  • 如果连接状态是“不能连接 RADIUS 服务器”，则 Radius 服务器的地址或者端口不正确，或者 Radius 服务器没有授权 FortiGate 作为客户端。

    image-20230208173503573

    对应的 CLI 测试结果如下：

    # diagnose test authserver radius-direct 192.168.91.209 1812 fortinet pap user1 12345678
RADIUS server '192.168.91.209' status is Server unreachable

2.测试 Radius 服务器中的用户及密码

GUI 编辑 Radius 服务器的配置界面，点击”测试用户认证信息“。

CLI 的语法：

# diagnose test authserver radius
<server_name> <chap | pap | mschap | mschap2> <username> <password>

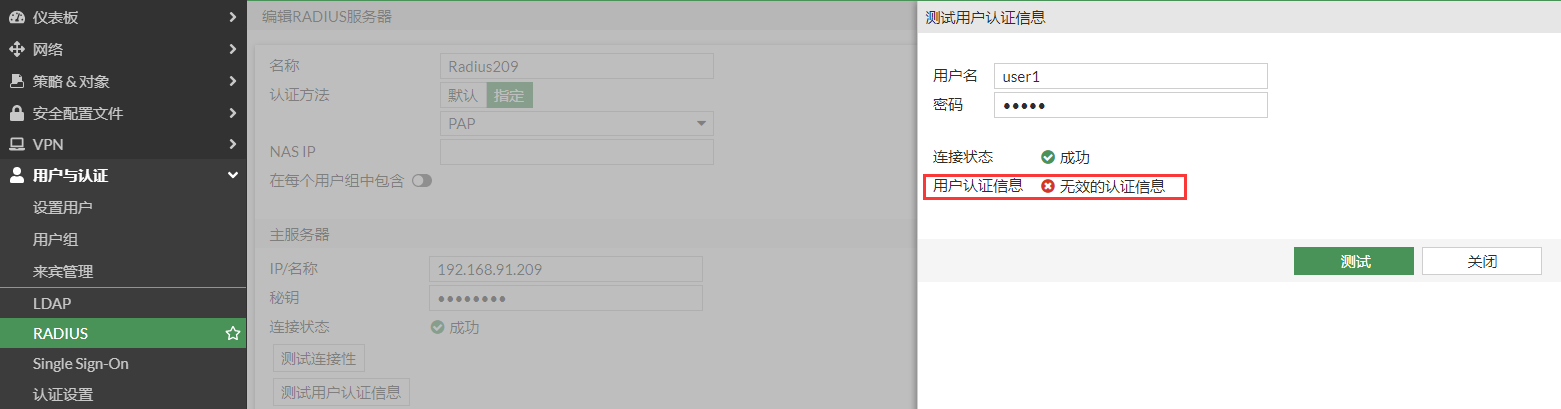

  • 用户名或者密码不正确

    image-20230208174733396

    对应的 CLI 测试结果如下：

    # diagnose test authserver radius Radius209 pap user1 test123
authenticate 'user1' against 'pap' failed, assigned_rad_session_id=730523922 session_timeout=0 secs idle_timeout=0 secs!

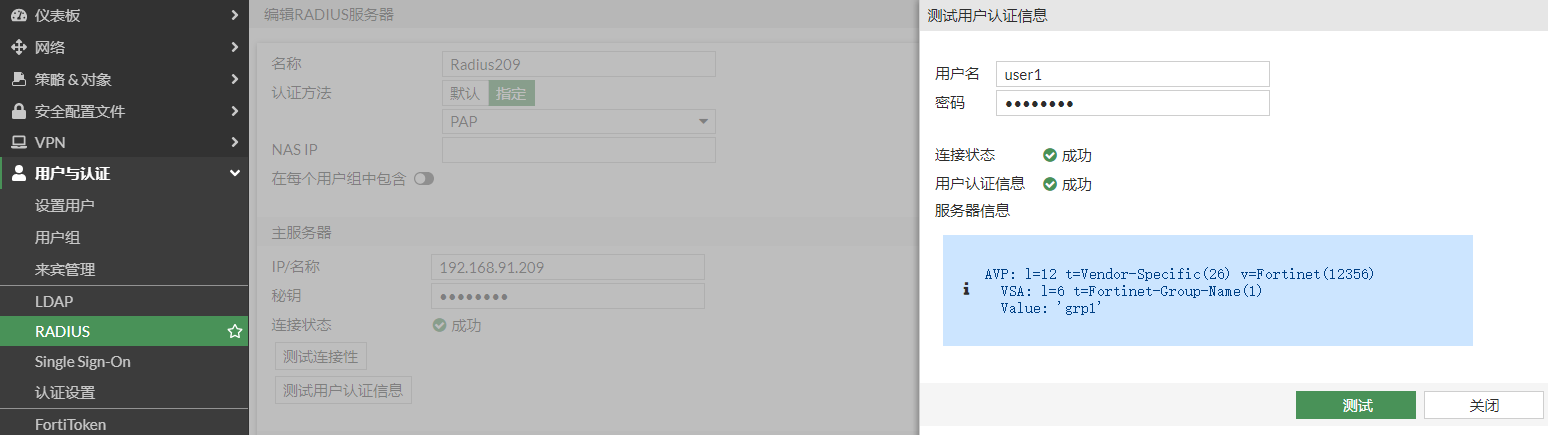

  • 用户名和密码正确

    可以看到 Radius 服务器返回的状态是成功，以及用户属于，如 user1 属于用户组 grp1。

    image-20230208174928358

    对应的 CLI 测试结果如下：

    # diagnose test authserver radius Radius209 pap user1 12345678
authenticate 'user1' against 'pap' succeeded, server=primary assigned_rad_session_id=730523923 session_timeout=0 secs idle_timeout=0 secs!
Group membership(s) - grp1

其他 Radius 配置参数

1.修改 Radius 端口

config user radius
    edit Radius209
        set radius-port xxx
    next
end

2.指定原 IP 地址

config user radius
    edit Radius209
        set source-ip x.x.x.x
    next
end

创建 radius 用户

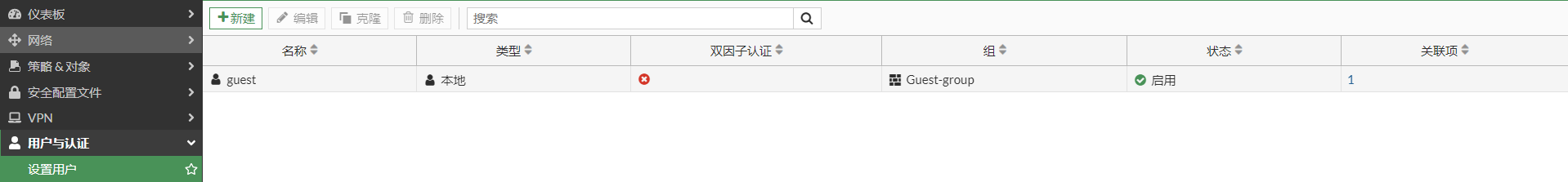

  1. 选择“用户与认证”-->“设置用户”，点击“新建”

    image-20230210163103793

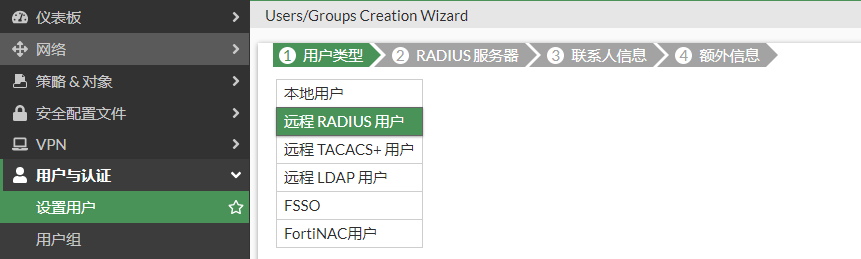

  2. 选择 "远程 RADIUS 用户"，点击“下一步”

    image-20230210163140159

  3. 输入“用户名”和“RADIUS 服务器”，点击“下一步”

    image-20230210163309880

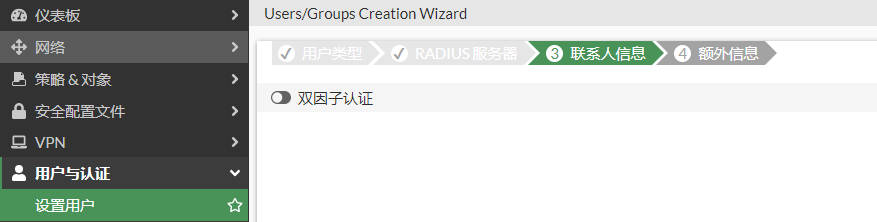

  4. 如果 Radius 用户需要绑定 FortiGate 本地的 Fortitoken，则勾选“双因子认证”。这里不需要，直接点击“下一步”

    image-20230210163448854

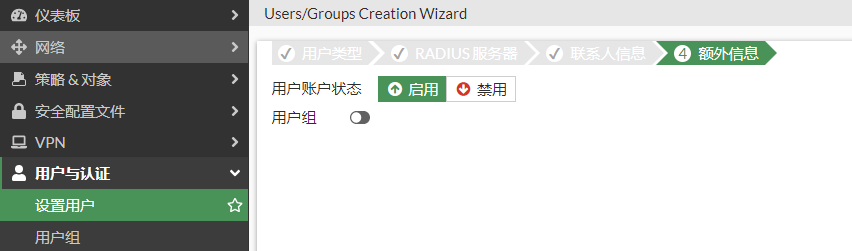

  5. 如果需要现在为 Radius 用户指定一个用户组，可以勾选“用户组”来指定，也可以等创建完用户后，在用户组菜单中添加。这里不勾选，直接点击“提交”

    image-20230210163624287

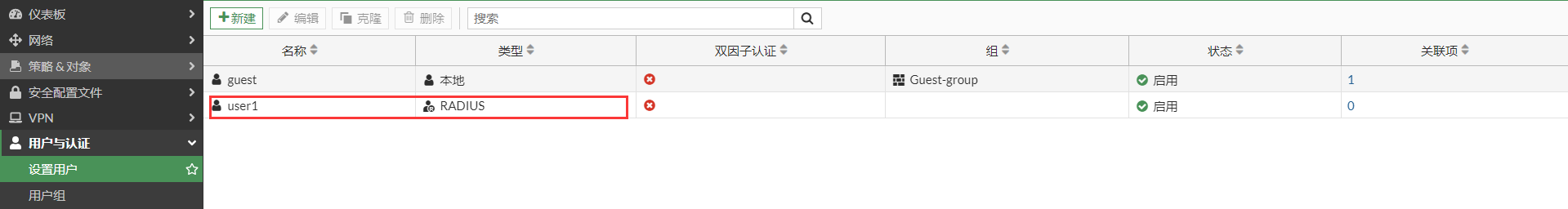

  6. 创建完成

    image-20230210163920501

创建 radius 用户组

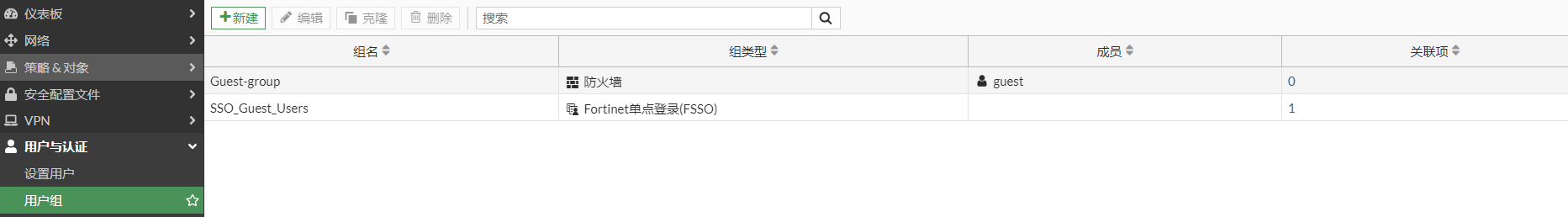

  1. 选择“用户与认证”-->"用户组"，点击 "新建"

    image-20230210163949636

  2. 配置参数

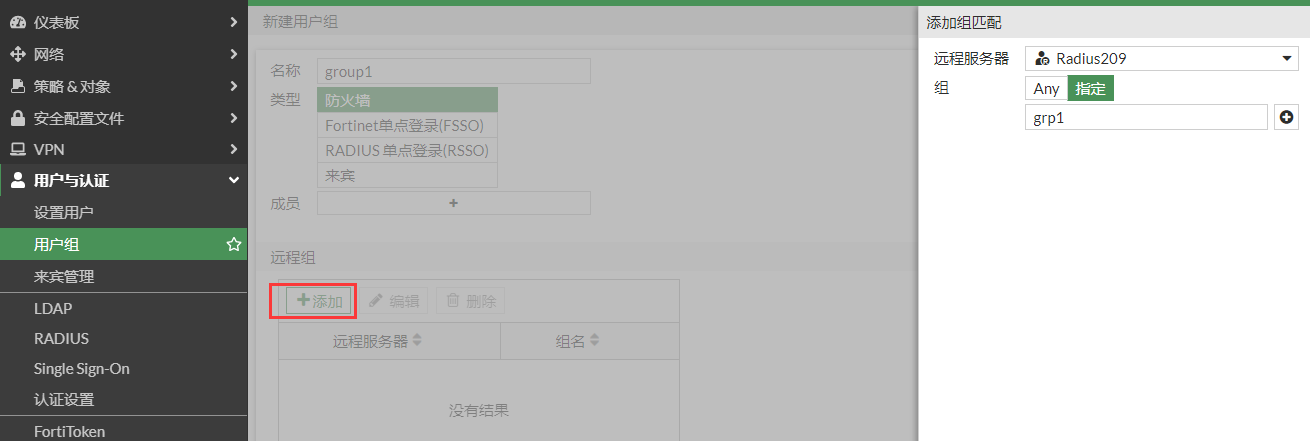

    输入用户组名称 group1，在远程组下，点击“添加”，在”远程服务器“中选择已配置的 Radius 服务器。

    指定 Radius 的用户组，这里使用 grp1，表示 group1 匹配 Radius 用户组 grp1 下的用户，可以添加多个组；如果组选择“Any”，表示匹配 Radius 服务器下的所用用户。

    image-20230210164100231

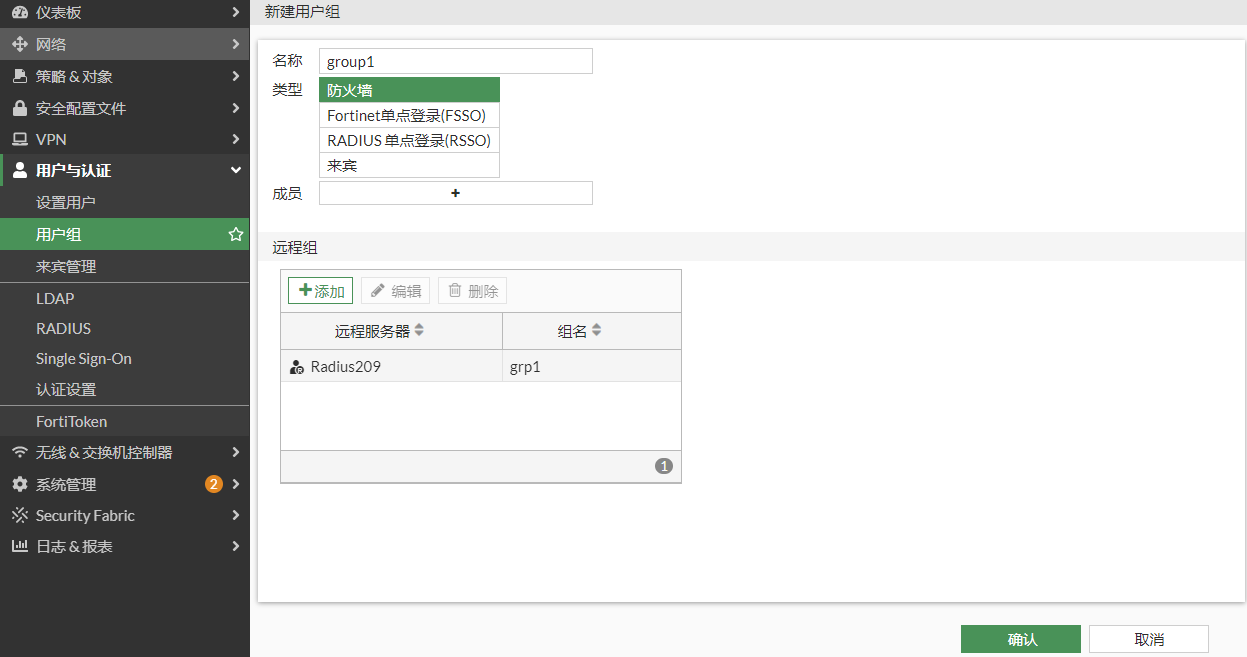

    选择完成后，点击“确认”。

    image-20230210164701754

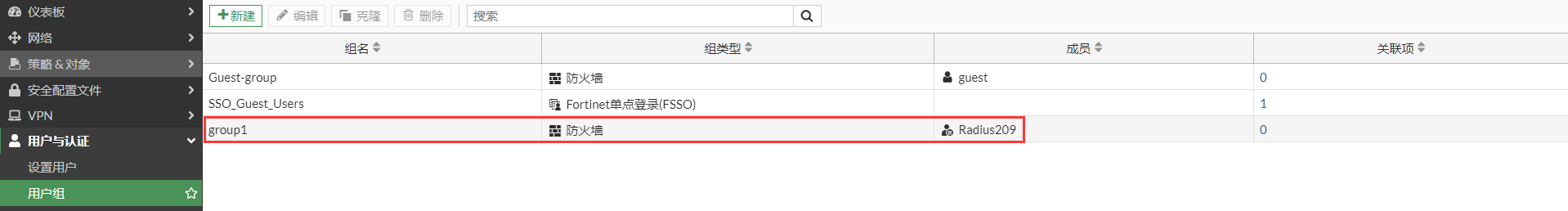

  3. 配置完成

    image-20230210164722062

Radius 认证 Debug

1.认证成功

[1906] handle_req-Rcvd auth req 730524052 for user1 in Radius209 opt=0000001d prot=0
[466] __compose_group_list_from_req-Group 'Radius209', type 1
[616] fnbamd_pop3_start-user1
[518] __fnbamd_cfg_get_radius_list_by_server-Loading RADIUS server 'Radius209'
[342] fnbamd_create_radius_socket-Opened radius socket 12
[342] fnbamd_create_radius_socket-Opened radius socket 13
[1394] fnbamd_radius_auth_send-Compose RADIUS request
[1351] fnbamd_rad_dns_cb-192.168.91.209->192.168.91.209

认证请求，radius服务器是192.168.91.209，用户名user1，认证方法是PAP
[1323] __fnbamd_rad_send-Sent radius req to server 'Radius209': fd=12, IP=192.168.91.209(192.168.91.209:1812) code=1 id=6 len=101 user="user1" using PAP
[319] radius_server_auth-Timer of rad 'Radius209' is added
[633] create_auth_session-Total 1 server(s) to try
[1360] fnbamd_auth_handle_radius_result-Timer of rad 'Radius209' is deleted

认证响应，响应code 2，认证成功，返回的用户属性
[1802] fnbamd_radius_auth_validate_pkt-RADIUS resp code 2
[320] extract_success_vsas-FORTINET attr, type 1, val grp1
[1385] fnbamd_auth_handle_radius_result-->Result for radius svr 'Radius209' 192.168.91.209(1) is 0
[266] find_matched_usr_grps-Skipped group matching
[216] fnbamd_comm_send_result-Sending result 0 (nid 0) for req 730524052, len=2154
[789] destroy_auth_session-delete session 730524052

2.认证失败

[1906] handle_req-Rcvd auth req 730524053 for user1 in Radius209 opt=0000001d prot=0
[466] __compose_group_list_from_req-Group 'Radius209', type 1
[616] fnbamd_pop3_start-user1
[518] __fnbamd_cfg_get_radius_list_by_server-Loading RADIUS server 'Radius209'
[342] fnbamd_create_radius_socket-Opened radius socket 12
[342] fnbamd_create_radius_socket-Opened radius socket 13
[1394] fnbamd_radius_auth_send-Compose RADIUS request
[1351] fnbamd_rad_dns_cb-192.168.91.209->192.168.91.209

认证请求，radius服务器是192.168.91.209，用户名user1，认证方法是PAP
[1323] __fnbamd_rad_send-Sent radius req to server 'Radius209': fd=12, IP=192.168.91.209(192.168.91.209:1812) code=1 id=7 len=101 user="user1" using PAP
[319] radius_server_auth-Timer of rad 'Radius209' is added
[633] create_auth_session-Total 1 server(s) to try
[1360] fnbamd_auth_handle_radius_result-Timer of rad 'Radius209' is deleted

认证响应，响应code 3，认证拒绝
[1802] fnbamd_radius_auth_validate_pkt-RADIUS resp code 3
[1385] fnbamd_auth_handle_radius_result-->Result for radius svr 'Radius209' 192.168.91.209(1) is 1
[216] fnbamd_comm_send_result-Sending result 1 (nid 0) for req 730524053, len=3172
[789] destroy_auth_session-delete session 730524053
