Hub 反向流量异步

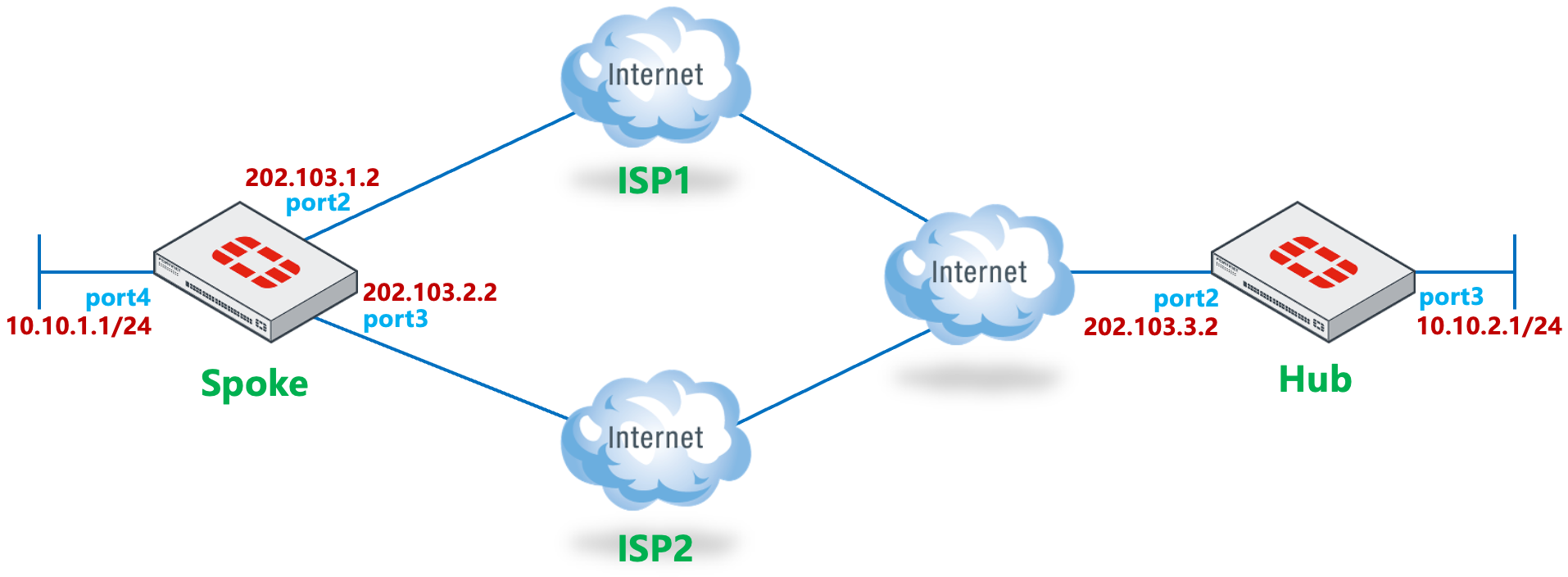

网络拓扑

image-20251104144553270

  1. Spoke 有两条运营商线路 ISP1、ISP2，Hub 只有一条运营商线路。

  2. Hub 创建 dynamic 模式的 IPSec VPN，Spoke 配置两条静态隧道与 Hub 建立 IPSec 连接。

  3. Spoke 配置 SD-WAN，成员为两条 IPSec 隧道，并配置 SD-WAN 健康检查，检查源为 Spoke 内网口 port4 的 IP 地址，检查目标为 Hub 的内网口 port3 的 IP 地址。

  4. 路由层面：

    • Spoke → Hub：Spoke 配置静态路由指向 SD-WAN 区域，IPSec 保护网段的源配置为明细网段 10.10.1.0/24。

    • Hub → Spoke：Hub 通过 IPSec 一阶段中的 add-route/ 二阶段中的 set route-overlap allow 配置自动添加去往 Spoke 内网的路由，并在 Spoke 的两条隧道中负载。

配置信息

基础网络 IP、路由配置略。

Hub

  1. 在公网接口 port2 上配置 IPSec 隧道，隧道类型为 dynamic，一阶段开启 add-route，二阶段保护网段为 0.0.0.0/0↔︎0.0.0.0/0，route-overlap 配置为 allow，net-device 为默认关闭状态。

    相关信息

    config vpn ipsec phase1-interface
    edit "Hub"
        set type dynamic
        set interface "port2"
        set peertype any
        set net-device disable
        set proposal aes128-sha256
        set dpd on-idle
        set psksecret fortinet
        set dpd-retryinterval 60
    next
end

config vpn ipsec phase2-interface
    edit "Hub"
        set phase1name "Hub"
        set proposal aes128-sha1
        set route-overlap allow
    next
end

  2. 配置防火墙策略放通 IPSec 隧道与内网口 port3 之间的流量。

    config firewall policy
    edit 1
        set name "VPN_Hub"
        set srcintf "Hub" "port3"
        set dstintf "Hub" "port3"
        set action accept
        set srcaddr "all"
        set dstaddr "all"
        set schedule "always"
        set service "ALL"
    next
end

Spoke

  1. 在两条 ISP 线路接口 port2 和 port3 分别创建 IPSec 隧道配置，隧道类型为 static，第二阶段保护网段本端均使用明细的内网网段：10.10.1.0/24↔︎0.0.0.0/0。

    config vpn ipsec phase1-interface
    edit "vpn_line1"
        set interface "port2"
        set peertype any
        set net-device disable
        set proposal aes128-sha256
        set dpd on-idle
        set remote-gw 202.103.3.3
        set psksecret fortinet
    next
    edit "vpn_line2"
        set interface "port3"
        set peertype any
        set net-device disable
        set proposal aes128-sha256
        set dpd on-idle
        set remote-gw 202.103.3.3
        set psksecret fortinet
    next
end

config vpn ipsec phase2-interface
    edit "vpn_line1"
        set phase1name "vpn_line1"
        set proposal aes128-sha1
        set auto-negotiate enable
        set src-subnet 10.10.1.0 255.255.255.0
    next
    edit "vpn_line2"
        set phase1name "vpn_line2"
        set proposal aes128-sha1
        set auto-negotiate enable
        set src-subnet 10.10.1.0 255.255.255.0
    next
end

  2. 将两个 IPSec 接口加入 SD-WAN 区域，并配置 SD-WAN 健康检查，检查源为 Spoke 内网口 port4 的 IP 地址，检查目标为 Hub 的内网口 port3 的 IP 地址。

    config system sdwan
    set status enable
    config zone
        edit "virtual-wan-link"
        next
    end
    config members
        edit 1
            set interface "vpn_line1"
        next
        edit 2
            set interface "vpn_line2"
        next
    end
    config health-check
        edit "to_Hub"
            set server "10.10.2.1"
            set update-static-route disable
            set source 10.10.1.1
            set members 0
        next
    end
end

  3. 配置防火墙策略放通 2 条 IPSec 隧道（SD-WAN 区域）与内网口 port4 之间的流量。

    config firewall policy
    edit 1
        set name "all"
        set srcintf "virtual-wan-link" "port4"
        set dstintf "port4" "virtual-wan-link"
        set action accept
        set srcaddr "all"
        set dstaddr "all"
        set schedule "always"
        set service "ALL"
    next
end

  4. 配置去往 Hub 内网网段（192.168.0.0/24）的静态路由，出接口选择 SD-WAN 区域。

    config router static
    edit 3
        set dst 10.10.2.0 255.255.255.0
        set distance 1
        set sdwan-zone "virtual-wan-link"
    next
end

问题现象

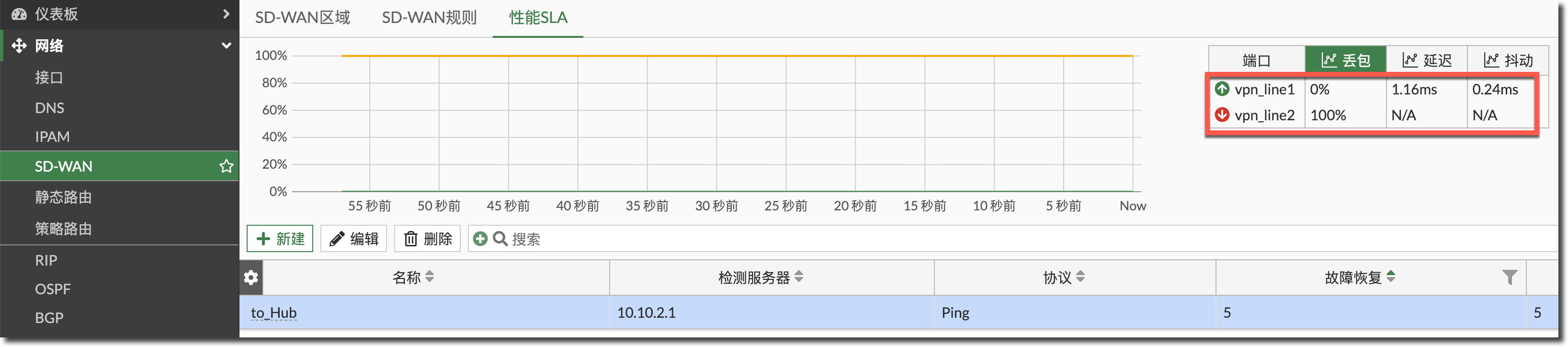

  1. Spoke 与 Hub 的两条 IPSec 隧道建立后，SD-WAN 健康检查工作异常，在 vpn_line1 隧道上显示 alive，vpn_line2 隧道显示 dead。

    image-20251104152653979
    Spoke # diagnose sys sdwan health-check status
Health Check(to_Hub):
Seq(1 vpn_line1): state(alive), packet-loss(0.000%) latency(1.092), jitter(0.172), mos(4.404), bandwidth-up(9999999), bandwidth-dw(9999999), bandwidth-bi(19999998) sla_map=0x0
Seq(2 vpn_line2): state(dead), packet-loss(100.000%) sla_map=0x0

  2. 在 Spoke 上抓包，可以看到健康检查从 Spoke 两条隧道 vpn_line1、vpn_line2 分别发送了 ICMP Request，但 ICMP Reply 都是从 vpn_line1 返回的。这说明 Hub 在返回 ICMP Reply 报文时送错了隧道，所以 Spoke 认定 vpn_line2 为 dead 状态。

    Spoke # diagnose sniffer packet any 'host 10.10.2.1 and icmp' 4
Using Original Sniffing Mode
interfaces=[any]
filters=[host 10.10.2.1 and icmp]
0.277013 vpn_line1 out 10.10.1.1 -> 10.10.2.1: icmp: echo request
0.277148 vpn_line2 out 10.10.1.1 -> 10.10.2.1: icmp: echo request
0.278120 vpn_line1 in 10.10.2.1 -> 10.10.1.1: icmp: echo reply
0.278160 vpn_line1 in 10.10.2.1 -> 10.10.1.1: icmp: echo reply

  3. 在 Hub 上查看路由表，可以看到去往 Spoke 内网（10.10.1.0/24）的路由等价负载到了两条 IPSec 隧道（Hub_0、Hub_1）上。

    Hub # get router info routing-table all
......
Routing table for VRF=0
S       10.10.1.0/24 [15/0] via Hub_1 tunnel 202.103.1.2, [1/0]
                     [15/0] via Hub_0 tunnel 202.103.2.2, [1/0]
......

  4. 在 Hub 上查看 Spoke 发起的健康检查的 2 条会话，由于 Hub 未开启 net-device，所以两条会话的入接口均为 dynamic 模式的 IPSec 接口（Hub，index = 16）。

    Hub # diagnose netlink interface list Hub | grep index
if=Hub family=00 type=768 index=16 mtu=1420 link=0 master=0

session info: proto=1 proto_state=00 duration=6288 expire=59 timeout=0 refresh_dir=both flags=00000000 socktype=0 sockport=0 av_idx=0 use=3
origin-shaper=
reply-shaper=
per_ip_shaper=
class_id=0 ha_id=0 policy_dir=0 tunnel=/ tun_id=0.0.0.0/202.103.1.2 vlan_cos=0/0
state=local may_dirty
statistic(bytes/packets/allow_err): org=501840/12546/1 reply=501840/12546/1 tuples=2
tx speed(Bps/kbps): 79/0 rx speed(Bps/kbps): 79/0
orgin->sink: org pre->in, reply out->post dev=16->8/8->16 <----入接口为Hub接口 gwy=0.0.0.0/0.0.0.0
hook=pre dir=org act=noop 10.10.1.1:31400->10.10.2.1:8(0.0.0.0:0)
hook=post dir=reply act=noop 10.10.2.1:31400->10.10.1.1:0(0.0.0.0:0)
misc=0 policy_id=1 pol_uuid_idx=15849 auth_info=0 chk_client_info=0 vd=0
serial=0000a1ef tos=ff/ff app_list=0 app=0 url_cat=0
rpdb_link_id=00000000 ngfwid=n/a
npu_state=00000000
no_ofld_reason:  local

session info: proto=1 proto_state=00 duration=3401 expire=59 timeout=0 refresh_dir=both flags=00000000 socktype=0 sockport=0 av_idx=0 use=3
origin-shaper=
reply-shaper=
per_ip_shaper=
class_id=0 ha_id=0 policy_dir=0 tunnel=/ tun_id=0.0.0.0/202.103.2.2 vlan_cos=0/0
state=local may_dirty
statistic(bytes/packets/allow_err): org=271160/6779/1 reply=271160/6779/1 tuples=2
tx speed(Bps/kbps): 79/0 rx speed(Bps/kbps): 79/0
orgin->sink: org pre->in, reply out->post dev=16->8/8->16 <----入接口为Hub接口  gwy=0.0.0.0/0.0.0.0
hook=pre dir=org act=noop 10.10.1.1:32554->10.10.2.1:8(0.0.0.0:0)
hook=post dir=reply act=noop 10.10.2.1:32554->10.10.1.1:0(0.0.0.0:0)
misc=0 policy_id=1 pol_uuid_idx=15849 auth_info=0 chk_client_info=0 vd=0
serial=0000a704 tos=ff/ff app_list=0 app=0 url_cat=0
rpdb_link_id=00000000 ngfwid=n/a
npu_state=00000000
no_ofld_reason:  local

  5. Hub 上显示 Spoke 与本端建立了两条 IPSec 隧道 Hub_0 和 Hub_1。Hub 的 Debug Flow 显示所有的 ICMP Reply 都被送进了 Hub_0 隧道，从 Hub_1 隧道收到的 ICMP Request 对应的 ICMP Reply 从 Hub_0 返回，流量没有源进源出。

    Hub # get vpn ipsec tunnel summary
'Hub_0' 202.103.1.2:0  selectors(total,up): 1/1  rx(pkt,err): 158890/0  tx(pkt,err): 317780/0
'Hub_1' 202.103.2.2:0  selectors(total,up): 1/1  rx(pkt,err): 158890/0  tx(pkt,err): 0/0

Hub # diagnose debug flow filter daddr 10.10.1.1
Hub # diagnose debug flow filter proto 1
Hub # diagnose debug enable
Hub # diagnose debug flow trace start 200

↓↓↓↓第1个ICMP Reply（ICMP Request从Hub_0接收），从Hub_0返回↓↓↓↓
id=65308 trace_id=20 func=print_pkt_detail line=6005 msg="vd-root:0 received a packet(proto=1, 10.10.2.1:31400->10.10.1.1:0) tun_id=0.0.0.0 from local. type=0, code=0, id=31400, seq=981."
id=65308 trace_id=20 func=resolve_ip_tuple_fast line=6107 msg="Find an existing session, id-0000a1ef, reply direction"
id=65308 trace_id=20 func=ip_session_core_in line=6732 msg="dir-1, tun_id=202.103.1.2"    <----针对Hub_0收到的ICMP Request返回的Reply，tun_id为Spoke的vpn_line1公网IP
id=65308 trace_id=20 func=ipsecdev_hard_start_xmit line=662 msg="enter IPSec interface Hub, tun_id=202.103.1.2"
id=65308 trace_id=20 func=_do_ipsecdev_hard_start_xmit line=222 msg="output to IPSec tunnel Hub_0, tun_id=202.103.1.2, vrf 0"    <----送到了Hub_0，这个送对了
id=65308 trace_id=20 func=esp_output4 line=917 msg="IPsec encrypt/auth"
id=65308 trace_id=20 func=ipsec_output_finish line=676 msg="send to 202.103.3.1 via intf-port2"

↓↓↓↓第2个ICMP Reply（ICMP Request从Hub_1接收），从Hub_0返回↓↓↓↓
id=65308 trace_id=19 func=print_pkt_detail line=6005 msg="vd-root:0 received a packet(proto=1, 10.10.2.1:31596->10.10.1.1:0) tun_id=0.0.0.0 from local. type=0, code=0, id=31596, seq=981."
id=65308 trace_id=19 func=resolve_ip_tuple_fast line=6107 msg="Find an existing session, id-0000a2bd, reply direction"
id=65308 trace_id=19 func=ip_session_core_in line=6732 msg="dir-1, tun_id=202.103.2.2"    <----针对Hub_1收到的ICMP Request返回的Reply，tun_id为Spoke的vpn_line2公网IP
id=65308 trace_id=19 func=ipsecdev_hard_start_xmit line=662 msg="enter IPSec interface Hub, tun_id=202.103.2.2"
id=65308 trace_id=19 func=_do_ipsecdev_hard_start_xmit line=222 msg="output to IPSec tunnel Hub_0, tun_id=202.103.1.2, vrf 0"    <----送到了Hub_0，这个送错了
id=65308 trace_id=19 func=esp_output4 line=917 msg="IPsec encrypt/auth"
id=65308 trace_id=19 func=ipsec_output_finish line=676 msg="send to 202.103.3.1 via intf-port2"

问题原因

  1. 默认配置下，Hub 的 dynamic 模式的 IPSec 连接的 net-device 配置为 disable 状态，来自同一 Spoke 的多条隧道共享一个 phase1-interface，Hub 做回包决策是：

    • 查路由（通常是 ECMP，指向同一 phase1）。
    • 匹配 selector/proxy-id，也就是感兴趣流。

  2. 如果多条隧道的 selector（感兴趣流）相同，多条 SA 会同时匹配。而 Hub 没有“入向隧道”的绑定关系，于是回包会落到“优先级更高/先匹配”的那条路由对应的隧道，形成不对称回流。

  3. 典型触发条件：

    • Hub 为 dynamic 模式隧道，net-device 为 disable 状态。

    • 同一 Spoke 多条隧道。

    • Spoke 多条隧道的 selector/proxy-id（感兴趣流）重复。

    • Hub 回程为 ECMP/聚合隧道（多条候选路径同权重）。

解决方法 1-Spoke 配置 location-id

重要

  • 配置要求：

    • 为每台 Spoke 配置唯一的 location-id。这样 Hub 会把来自同一 Spoke 的多条拨号隧道分为一组，并 缓存“原始入向隧道”。回包优先在该组里选入向那条隧道，保持对称。

    • location-id 只是用于 Hub 识别同一 Spoke 多条隧道的标识，并不是真实的 IP 地址，但建议配置为能标识该 Spoke 的 IP 地址，如 loopback 接口地址。

  • 工作原理：

    • 分组：Hub 接收报文时，依据远端上报的 location-id，将相同 location-id、挂在同一 phase1-interface 的拨号隧道划为同一站点组。

    • 隧道绑定：Hub 会缓存流量的原始入向隧道，形成一个“隧道组键”，基于 phase1 + location-id + SPI 的内部标识。

    • 回包选路：回包时优先在该组内直接选回入向那条隧道。若不可用，再在同组内切换，不会跨到其它 Spoke。

  1. 在 Spoke 上配置 location-id（同一台 Spoke 的多条隧道用相同的 location-id）。

    config system settings
    set location-id 10.10.1.1
end

  2. 重建 Spoke 与 Hub 间的隧道，然后在 Hub 查看 IPSec 一阶段状态。可以看到 Spoke 将 location-id 传递给了 Hub，Hub 将 Spoke 建立的两条隧道标记了相同的 remote_location: 10.10.1.1。

    提示

    ​ location-id 通过 IKE 协商传递：

    • IKEv1：Main Mode 的第 5/6 个报文中的 Fortinet 私有字段。
    • IKEv2：IKE_AUTH 报文中的 Fortinet 私有字段。
    Hub # diagnose vpn ike gateway list

vd: root/0
name: Hub_0
version: 1
interface: port2 4
addr: 202.103.3.3:500 -> 202.103.1.2:500
tun_id: 202.103.1.2/::10.0.0.62
remote_location: 10.10.1.1    <----Spoke配置的location-id
network-id: 0
transport: UDP
created: 3s ago
peer-id: 202.103.1.2
peer-id-auth: no
pending-queue: 0
IKE SA: created 1/1  established 1/1  time 0/0/0 ms
IPsec SA: created 1/1  established 1/1  time 10/10/10 ms

  id/spi: 72 d1e24bba9ed24c5b/d31a2eaa6a2cec9f
  direction: responder
  status: established 3-3s ago = 0ms
  proposal: aes128-sha256
  key: 827f2d4a98e8918f-77fd9d748ea39e48
  QKD: no
  lifetime/rekey: 86400/86126
  DPD sent/recv: 00000000/00000000
  peer-id: 202.103.1.2

vd: root/0
name: Hub_1
version: 1
interface: port2 4
addr: 202.103.3.3:500 -> 202.103.2.2:500
tun_id: 202.103.2.2/::10.0.0.63
remote_location: 10.10.1.1    <----Spoke配置的location-id
network-id: 0
transport: UDP
created: 2s ago
peer-id: 202.103.2.2
peer-id-auth: no
pending-queue: 0
IKE SA: created 1/1  established 1/1  time 0/0/0 ms
IPsec SA: created 1/1  established 1/1  time 0/0/0 ms

  id/spi: 73 4324ed445892ef2b/c7efb986832df49b
  direction: responder
  status: established 2-2s ago = 0ms
  proposal: aes128-sha256
  key: b40c73f8b0deb162-7144c5911025e8fe
  QKD: no
  lifetime/rekey: 86400/86127
  DPD sent/recv: 00000000/00000000
  peer-id: 202.103.2.2

  3. 在 Spoke 查看 SD-WAN 健康检查状态，两条隧道均为 alive 状态。

    Spoke # diagnose sys sdwan health-check status
Health Check(to_Hub):
Seq(1 vpn_line1): state(alive), packet-loss(0.000%) latency(1.358), jitter(0.377), mos(4.403), bandwidth-up(9999999), bandwidth-dw(9999999), bandwidth-bi(19999998) sla_map=0x0
Seq(2 vpn_line2): state(alive), packet-loss(0.000%) latency(1.194), jitter(0.249), mos(4.404), bandwidth-up(9999999), bandwidth-dw(9999999), bandwidth-bi(19999998) sla_map=0x0

  4. 在 Spoke 上抓包，可以看到 ICMP Reply 可以被 Hub 从正确的隧道送回。

    Spoke # diagnose sniffer packet any 'host 10.10.2.1 and icmp' 4
Using Original Sniffing Mode
interfaces=[any]
filters=[host 10.10.2.1 and icmp]
0.241158 vpn_line1 out 10.10.1.1 -> 10.10.2.1: icmp: echo request
0.241283 vpn_line2 out 10.10.1.1 -> 10.10.2.1: icmp: echo request
0.242357 vpn_line1 in 10.10.2.1 -> 10.10.1.1: icmp: echo reply
0.242594 vpn_line2 in 10.10.2.1 -> 10.10.1.1: icmp: echo reply

解决方法 2-Hub 开启 net-device

注意

由于会带来 Hub 的性能问题，在 Spoke 数量较多的场景下不推荐此方法。

  1. Hub 的 IPSec 一阶段开启 net-device，隧道会自动重建。

    config vpn ipsec phase1-interface
    edit "Hub"
        set net-device enable
    next
end

  2. 在 Hub 上查看 Spoke 发起的健康检查的 2 条会话，由于 Hub 开启了 net-device，所以两条会话的入接口为动态生成的 tunnel 接口（Hub_0：index = 16，Hub_1：index = 17）。此时源进源出特性可以直接根据会话生效。

    Hub # diagnose netlink interface list | grep Hub
if=Hub family=00 type=768 index=16 mtu=1420 link=0 master=0
if=Hub_0 family=00 type=768 index=17 mtu=1420 link=16 master=0
if=Hub_1 family=00 type=768 index=18 mtu=1420 link=16 master=0

session info: proto=1 proto_state=00 duration=6836 expire=59 timeout=0 refresh_dir=both flags=00000000 socktype=0 sockport=0 av_idx=0 use=3
origin-shaper=
reply-shaper=
per_ip_shaper=
class_id=0 ha_id=0 policy_dir=0 tunnel=/ tun_id=0.0.0.0/202.103.1.2 vlan_cos=0/0
state=local may_dirty
statistic(bytes/packets/allow_err): org=545680/13642/1 reply=545680/13642/1 tuples=2
tx speed(Bps/kbps): 80/0 rx speed(Bps/kbps): 80/0
orgin->sink: org pre->in, reply out->post dev=17->8/8->17 <----入接口为Hub_0接口 gwy=0.0.0.0/0.0.0.0
hook=pre dir=org act=noop 10.10.1.1:31400->10.10.2.1:8(0.0.0.0:0)
hook=post dir=reply act=noop 10.10.2.1:31400->10.10.1.1:0(0.0.0.0:0)
misc=0 policy_id=1 pol_uuid_idx=15849 auth_info=0 chk_client_info=0 vd=0
serial=0000a1ef tos=ff/ff app_list=0 app=0 url_cat=0
rpdb_link_id=00000000 ngfwid=n/a
npu_state=00000000
no_ofld_reason:  local

session info: proto=1 proto_state=00 duration=3949 expire=59 timeout=0 refresh_dir=both flags=00000000 socktype=0 sockport=0 av_idx=0 use=3
origin-shaper=
reply-shaper=
per_ip_shaper=
class_id=0 ha_id=0 policy_dir=0 tunnel=/ tun_id=0.0.0.0/202.103.2.2 vlan_cos=0/0
state=local may_dirty
statistic(bytes/packets/allow_err): org=315000/7875/1 reply=315000/7875/1 tuples=2
tx speed(Bps/kbps): 80/0 rx speed(Bps/kbps): 80/0
orgin->sink: org pre->in, reply out->post dev=18->8/8->18 <----入接口为Hub_1接口 gwy=0.0.0.0/0.0.0.0
hook=pre dir=org act=noop 10.10.1.1:32554->10.10.2.1:8(0.0.0.0:0)
hook=post dir=reply act=noop 10.10.2.1:32554->10.10.1.1:0(0.0.0.0:0)
misc=0 policy_id=1 pol_uuid_idx=15849 auth_info=0 chk_client_info=0 vd=0
serial=0000a704 tos=ff/ff app_list=0 app=0 url_cat=0
rpdb_link_id=00000000 ngfwid=n/a
npu_state=00000000
no_ofld_reason:  local
最近更新:
统计数据加载中…
Copyright © 2025 Fortinet Inc. All rights reserved. Powered by Fortinet TAC Team.
