Hub-Spoke 静态路由问题

2025/10/29大约 12 分钟

Hub-Spoke 静态路由问题

网络拓扑

image-20240102143844149
  1. Hub 设备位于数据中心，配在 port2 配置“拨号用户（Dynamic）”模式的 IPSec 连接。
  2. Spoke1 与 Spoke2 均在 port2 上配置“静态 IP 地址（Static）”类型的 IPSec 连接，与 Hub 建立 IPSec 隧道。
  3. Hub 与 Spoke 之间通过静态路由进行通信。

配置信息

仅以 Hub 和 Spoke1 为例。基础网络 IP、路由配置略。

Hub

  1. IPSec 隧道配置，隧道类型为 dynamic，第二阶段保护网段为 0.0.0.0/0↔︎0.0.0.0/0，add-route功能为关闭状态。

    config vpn ipsec phase1-interface
    edit "Hub"
        set type dynamic
        set interface "port2"
        set ike-version 2
        set peertype any
        set net-device disable
        set proposal aes128-sha256
        set add-route disable
        set dpd on-idle
        set psksecret ENC YsyLk34z2H6ffoT8QYhgsX5aS5FN4Vq3g9IpjKgh/7uBJdl+W3IMHDuXxXpT1a+ZyxR37cOfpB1Uzf0Vnv8D2Q0E+3259DPYr556hZRDGYo46f=
        set dpd-retryinterval 60
    next
end

config vpn ipsec phase2-interface
    edit "Hub"
        set phase1name "Hub"
        set proposal aes128-sha1
        set keepalive enable
    next
end

  2. 配置 IPSec Tunnel IP。

    config system interface
    edit "Hub"
        set ip 10.10.10.1 255.255.255.255
        set type tunnel
        set remote-ip 10.10.10.254 255.255.255.0
        set interface "port2"
    next
end

  3. 配置防火墙策略放通 IPSec 隧道与内网口 port3 之间的流量。

    config firewall policy
    edit 1
        set name "VPN_Hub"
        set srcintf "Hub" "port3"
        set dstintf "Hub" "port3"
        set action accept
        set srcaddr "all"
        set dstaddr "all"
        set schedule "always"
        set service "ALL"
    next
end

  4. 配置去往 Spoke1 内网网段（192.168.1.0/24）和 Spoke2 内网网段（192.168.2.0/24）的静态路由，出接口选择 IPSec Tunnel 接口。

    config router static
    edit 2
        set dst 192.168.1.0 255.255.255.0
        set device "Hub"
    next
    edit 3
        set dst 192.168.2.0 255.255.255.0
        set device "Hub"
    next
end

Spoke1

  1. IPSec 隧道配置，隧道类型为 static，第二阶段保护网段为 0.0.0.0/0↔︎0.0.0.0/0。

    config vpn ipsec phase1-interface
    edit "Spoke1"
        set interface "port2"
        set ike-version 2
        set peertype any
        set net-device disable
        set proposal aes128-sha256
        set remote-gw 100.1.1.2
        set dpd on-idle
        set psksecret ENC fDnGerNZb+ogGLimNoAdp/nQj8tOZRBwu91bMs1MqK4oB/t1Szc8C1Ma43Pga8cW8Qxdew7TgFECbvwq1nYxPqVU6pnbj/DkpT/nuGzvTietA0mjCBubl/1jPU8wkFWABfIXsivn0YOSyjHmQx5LSdbhjvM9FTI6CKjixMszGuC8T8kpczpL2h1FAX1SkytiKeztJg==
    next
end

config vpn ipsec phase2-interface
    edit "Spoke1"
        set phase1name "Spoke1"
        set proposal aes128-sha1
        set auto-negotiate enable
    next
end

  2. 配置 IPSec Tunnel IP。

    config system interface
    edit "Spoke1"
        set ip 10.10.10.2 255.255.255.255
        set type tunnel
        set remote-ip 10.10.10.254 255.255.255.0
        set interface "port2"
    next
end

  3. 配置防火墙策略放通 IPSec 隧道与内网口 port3 之间的流量。

    config firewall policy
    edit 1
        set name "VPN_Spoke1"
        set srcintf "port3" "Spoke1"
        set dstintf "port3" "Spoke1"
        set action accept
        set srcaddr "all"
        set dstaddr "all"
        set schedule "always"
        set service "ALL"
    next
end

  4. 配置去往 Hub 内网网段（192.168.0.0/24）的静态路由，出接口选择 IPSec Tunnel 接口。

    config router static
    edit 2
        set dst 192.168.0.0 255.255.255.0
        set device "Spoke1"
    next
end

Spoke2

略，与 Spoke1 一致。

问题现象

  1. IPSec 隧道建立后，查看 Hub 和 Spoke 的 IPSec 一阶段状态中的tun_id，可以看到 Hub 建立了两个动态子 IPSec 连接（Hub_0 和 Hub_1），Hub 和 Spoke 显示已建立的隧道 ID（tun_id）均为对端公网 IP 地址。

    Hub # diagnose vpn ike gateway list | grep "name\|tun_id"
name: Hub_0
tun_id: 200.1.1.2/::10.0.0.5    <----隧道ID为Spoke1的公网IP
name: Hub_1
tun_id: 201.1.1.2/::10.0.0.7    <----隧道ID为Spoke2的公网IP
    Spoke1 # diagnose vpn ike gateway list | grep "name\|tun_id"
name: Spoke1
tun_id: 100.1.1.2/::100.1.1.2    <----隧道ID为Hub的公网IP
    Spoke2 # diagnose vpn ike gateway list | grep "name\|tun_id"
name: Spoke2
tun_id: 100.1.1.2/::100.1.1.2    <----隧道ID为Hub的公网IP

  2. 使用 PC2（Spoke1 内网）访问 PC1（Hub 内网），可以正常通信。

    C:\Users\Administrator.SUMMERICE2019>ipconfig
Windows IP 配置
以太网适配器 Ethernet0:
   IPv4 地址 . . . . . . . . . . . . : 192.168.1.100
   子网掩码  . . . . . . . . . . . . : 255.255.255.0
   默认网关. . . . . . . . . . . . . : 192.168.1.1

C:\Users\Administrator.SUMMERICE2019>ping 192.168.0.100
正在 Ping 192.168.0.100 具有 32 字节的数据:
来自 192.168.0.100 的回复: 字节=32 时间=3ms TTL=126
来自 192.168.0.100 的回复: 字节=32 时间=1ms TTL=126
来自 192.168.0.100 的回复: 字节=32 时间=1ms TTL=126
来自 192.168.0.100 的回复: 字节=32 时间=2ms TTL=126
192.168.0.100 的 Ping 统计信息:
    数据包: 已发送 = 4，已接收 = 4，丢失 = 0 (0% 丢失)，
往返行程的估计时间(以毫秒为单位):
    最短 = 1ms，最长 = 3ms，平均 = 1ms

  3. 使用 PC1（Hub 内网）访问 PC2（Spoke1 内网）或 PC3（Spoke2 内网），无法正常通信。

    C:\Users\Administrator.SUMMERICE2019>ipconfig
Windows IP 配置
以太网适配器 Ethernet0:
   IPv4 地址 . . . . . . . . . . . . : 192.168.0.100
   子网掩码  . . . . . . . . . . . . : 255.255.255.0
   默认网关. . . . . . . . . . . . . : 192.168.0.1

C:\Users\Administrator.SUMMERICE2019>ping 192.168.1.100
正在 Ping 192.168.1.100 具有 32 字节的数据:
请求超时。
请求超时。
请求超时。
请求超时。
192.168.1.100 的 Ping 统计信息:
    数据包: 已发送 = 4，已接收 = 0，丢失 = 4 (100% 丢失)，

  4. 在 Hub 上抓包显示 ICMP Request 报文已被送入 IPSec Tunnel 接口。Debug Flow 虽然显示 ICMP Request 报文已被送入 IPSec Tunnel 接口，但路由查找的gw（网关）为 0.0.0.0，正确的gw应为步骤 1 中看到的 Hub 与 Spoke1 的 IPSec 子连接Hub_0的tun_id 200.1.1.1。

    image-20240508104203455

  5. 在 Hub 上查看 IPSec Tunnel 接口的统计信息，可以看到 txe（发送错误）计数随着 PC1 访问 PC2 的流量在一直增长。

    Hub # diagnose netlink interface list name Hub | grep "txe=\|if="
if=Hub family=00 type=768 index=16 mtu=1420 link=0 master=0
stat: rxp=15 txp=15 rxb=900 txb=900 rxe=0 txe=102 rxd=0 txd=0 mc=0 collision=0 @ time=1715074667

Hub # diagnose netlink interface list name Hub | grep "txe=\|^if="
if=Hub family=00 type=768 index=16 mtu=1420 link=0 master=0
stat: rxp=15 txp=15 rxb=900 txb=900 rxe=0 txe=108 <----txe计数增长 rxd=0 txd=0 mc=0 collision=0 @ time=1715074676

问题原因

  1. 这是由于 FortiOS 7.0 新的 IPSec 内核设计导致的。FortiOS 7.0 之前版本的 Dynamic 模式 IPSec 使用“route tree”功能查找流量应该匹配的子隧道。FortiOS 7.0 之后将“route tree”功能移除，使用“tunn-id”用于标识 Dynamic 模式 IPSec 连接生成的每个子连接。当 Dynamic 模式的 IPSec 连接生成子连接（如 Hub_0，Hub_1……）时，将自动分配一个tunn-id给这个子连接，默认配置下，使用对端的公网 IP 作为隧道的tunn-id。

  2. 在 Spoke1（Static 类型的 IPSec）上查看去往 Hub 内网网段（192.168.0.0/24）的路由，可以看到路由信息中有对应的tun_id，为 Hub 的公网地址 100.1.1.2，所以 Spoke 内网 PC 去往 Hub 内外 PC 的流量可以正确送入对应tun_id的 IPSec 隧道。

    Spoke1 # get router info routing-table all | grep 192.168.0.0
S       192.168.0.0/24 [10/0] via Spoke1 tunnel 100.1.1.2, [1/0]

  3. 在 Hub 上查看路由表，可以看到已配置的 Hub 去往 Spoke1 和 Spoke2 的静态路由在路由表中显示为 Tunnel 接口的直连路由，并未显示对应的tun_id（这里应为 Spoke1 和 Spoke2 的公网 IP）。这是由于在 Hub 上配置的去往 Spoke 内网的静态路由并未指定出接口和下一跳为哪个 IPSec 子连接（Hub_0 或 Hub_1）。

    Hub # get router info routing-table all | grep 192.168
C       192.168.0.0/24 is directly connected, port3
S       192.168.1.0/24 [10/0] is directly connected, Hub, [1/0]
S       192.168.2.0/24 [10/0] is directly connected, Hub, [1/0]

  4. 当 PC1（Hub 内网）访问 PC2（Spoke1 内网）或 PC3（Spoke2 内网）时，发起流量进入 Hub 的 IPSec 隧道后，由于路由中没有tun_id标识，IPSec 不知道应该将其送往哪个子 IPSec 连接（Hub_0 或 Hub_1）。

解决方法 1 - 使用 add-route

  1. 在 Spoke 上的 IPSec 二阶段配置中，修改源保护网段为明细保护网段，目标保护网段仍为 0.0.0.0/0。

    Spoke1:
config vpn ipsec phase2-interface
    edit "Spoke1"
        set src-subnet 192.168.1.0 255.255.255.0
    next
end

Spoke2:
config vpn ipsec phase2-interface
    edit "Spoke1"
        set src-subnet 192.168.2.0 255.255.255.0
    next
end

  2. 将 Hub 上配置的去往 Spoke 内外的静态路由禁用或删除。

    config router static
    edit 2
        set status disable
        set dst 192.168.1.0 255.255.255.0
        set device "Hub"
    next
    edit 3
        set status disable
        set dst 192.168.2.0 255.255.255.0
        set device "Hub"
    next
end

  3. 在 Hub 上的 IPSec 一阶段配置中，将add-route功能开启，根据 Spoke 协商的源保护网段自动添加去往 Spoke 内网的路由。

    config vpn ipsec phase1-interface
    edit "Hub"
        set add-route enable
    next
end

  4. 在 Hub 上查看路由表，可以看到通过add-route功能添加的去往 Spoke 内网的路由自动添加了tunn-id标记，去往 Spoke1 内网的路由指定的是 IPSec 子连接 Hub_0 的tunn-id，去往 Spoke2 内网的路由指定的是 IPSec 子连接 Hub_1 的tunn-id。

    Hub # get router info routing-table all | grep 192.168
C       192.168.0.0/24 is directly connected, port3
S       192.168.1.0/24 [15/0] via Hub tunnel 200.1.1.2, [1/0]
S       192.168.2.0/24 [15/0] via Hub tunnel 201.1.1.2, [1/0]

  5. 使用 PC1（Hub 内网）访问 PC2（Spoke1 内网）或 PC3（Spoke2 内网），可以正常通信。

    C:\Users\Administrator.SUMMERICE2019>ipconfig
以太网适配器 Ethernet0:
   IPv4 地址 . . . . . . . . . . . . : 192.168.0.100
   子网掩码  . . . . . . . . . . . . : 255.255.255.0
   默认网关. . . . . . . . . . . . . : 192.168.0.1

C:\Users\Administrator.SUMMERICE2019>ping 192.168.1.100
正在 Ping 192.168.1.100 具有 32 字节的数据:
来自 192.168.1.100 的回复: 字节=32 时间=1ms TTL=126
来自 192.168.1.100 的回复: 字节=32 时间=1ms TTL=126
来自 192.168.1.100 的回复: 字节=32 时间=1ms TTL=126
来自 192.168.1.100 的回复: 字节=32 时间=3ms TTL=126
192.168.1.100 的 Ping 统计信息:
    数据包: 已发送 = 4，已接收 = 4，丢失 = 0 (0% 丢失)，
往返行程的估计时间(以毫秒为单位):
    最短 = 1ms，最长 = 3ms，平均 = 1ms

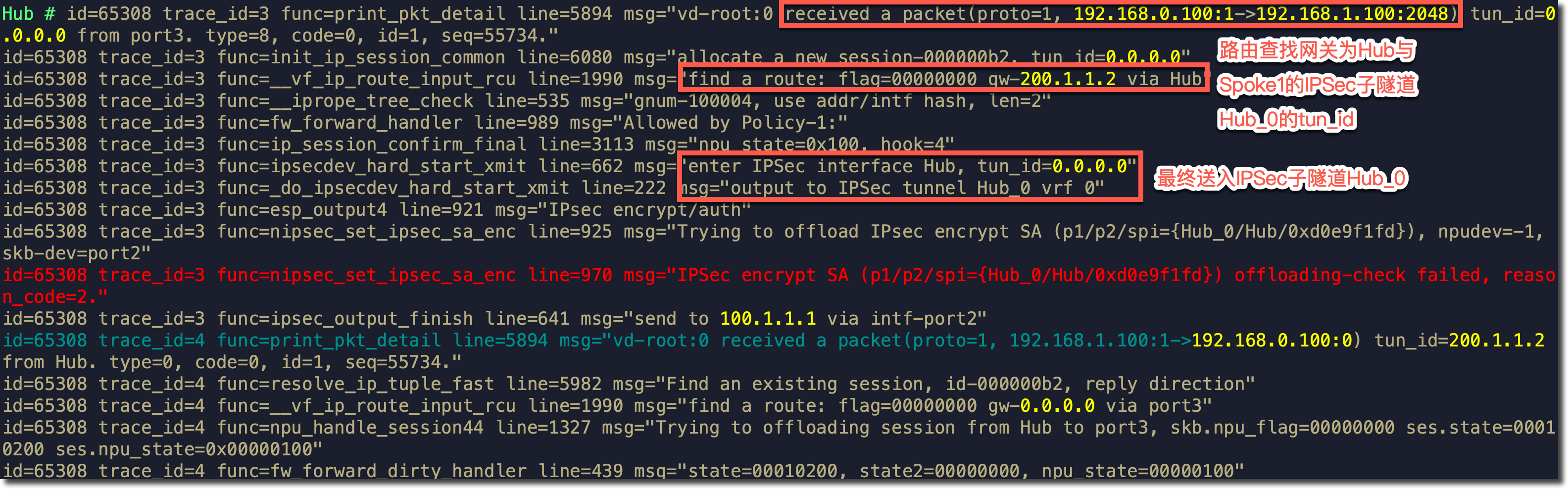

  6. Debug Flow 显示 ICMP Request 报文到达 FortiGate 后，路由查找网关为 Hub 与 Spoke1 的 IPSec 子隧道 Hub_0 的tun_id 200.1.1.2。该流量最终可以被送入 IPSec 子隧道 Hub_0 送往 Spoke1。

    image-20240508103440939

解决方法 2 - 配置 VPN 路由下一跳

重要

此方法要求 Spoke 的公网 IP 不会变化。

  1. Spoke IPSec 二阶段仍然配置 0.0.0.0↔︎0.0.0.0 的保护网段，Hub 关闭add-route功能。

  2. 在 Hub 上修改去往 Spoke 的静态路由，配置下一跳为 Spoke 对应的公网 IP（tun_id）。

    重要

    出接口为 IPSec Tunnel 时，相关路由的下一跳（gateway）只能在 CLI 下配置。

    config router static
    edit 2
        set dst 192.168.1.0 255.255.255.0
        set gateway 200.1.1.2
        set device "Hub"
    next
    edit 3
        set dst 192.168.2.0 255.255.255.0
        set gateway 201.1.1.2
        set device "Hub"
    next
end

  3. 在 Hub 查看路由表，去往 Spoke 内网的路由下一跳变为 Spoke1 和 Spoke2 的公网 IP，对应相关已建立的 IPSec 子隧道 Hub_0、Hub_1 的tun_id。

    Hub # get router info routing-table all | grep 192.168
C       192.168.0.0/24 is directly connected, port3
S       192.168.1.0/24 [10/0] via Hub tunnel 200.1.1.2, [1/0]
S       192.168.2.0/24 [10/0] via Hub tunnel 201.1.1.2, [1/0]

  4. 使用 PC1（Hub 内网）访问 PC2（Spoke1 内网）或 PC3（Spoke2 内网），可以正常通信。

    C:\Users\Administrator.SUMMERICE2019>ipconfig
以太网适配器 Ethernet0:
   IPv4 地址 . . . . . . . . . . . . : 192.168.0.100
   子网掩码  . . . . . . . . . . . . : 255.255.255.0
   默认网关. . . . . . . . . . . . . : 192.168.0.1

C:\Users\Administrator.SUMMERICE2019>ping 192.168.1.100
正在 Ping 192.168.1.100 具有 32 字节的数据:
来自 192.168.1.100 的回复: 字节=32 时间=1ms TTL=126
来自 192.168.1.100 的回复: 字节=32 时间=1ms TTL=126
来自 192.168.1.100 的回复: 字节=32 时间=1ms TTL=126
来自 192.168.1.100 的回复: 字节=32 时间=3ms TTL=126
192.168.1.100 的 Ping 统计信息:
    数据包: 已发送 = 4，已接收 = 4，丢失 = 0 (0% 丢失)，
往返行程的估计时间(以毫秒为单位):
    最短 = 1ms，最长 = 3ms，平均 = 1ms

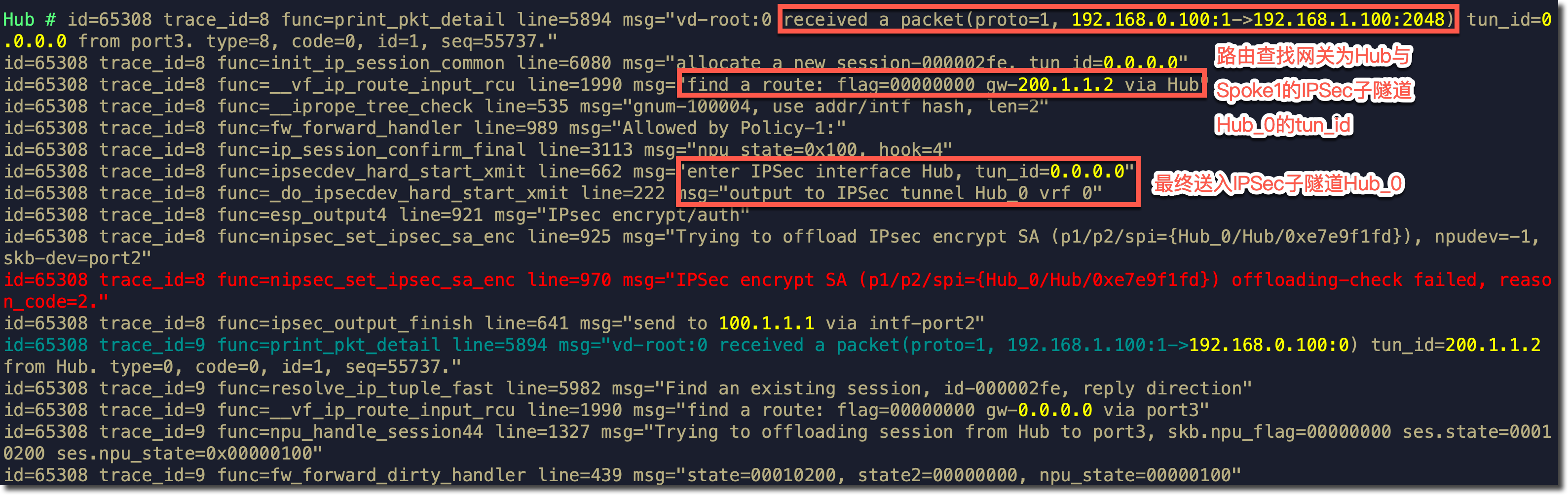

  5. Debug Flow 显示 ICMP Request 报文到达 FortiGate 后，路由查找网关为 Hub 与 Spoke1 的 IPSec 子隧道 Hub_0 的tun_id 200.1.1.2。该流量最终可以被送入 IPSec 子隧道 Hub_0 送往 Spoke1。

    image-20240508113057131

解决方法 3 - 使用 exchange-ip

  1. Spoke IPSec 二阶段仍然配置 0.0.0.0↔︎0.0.0.0 的保护网段，Hub 关闭add-route功能。

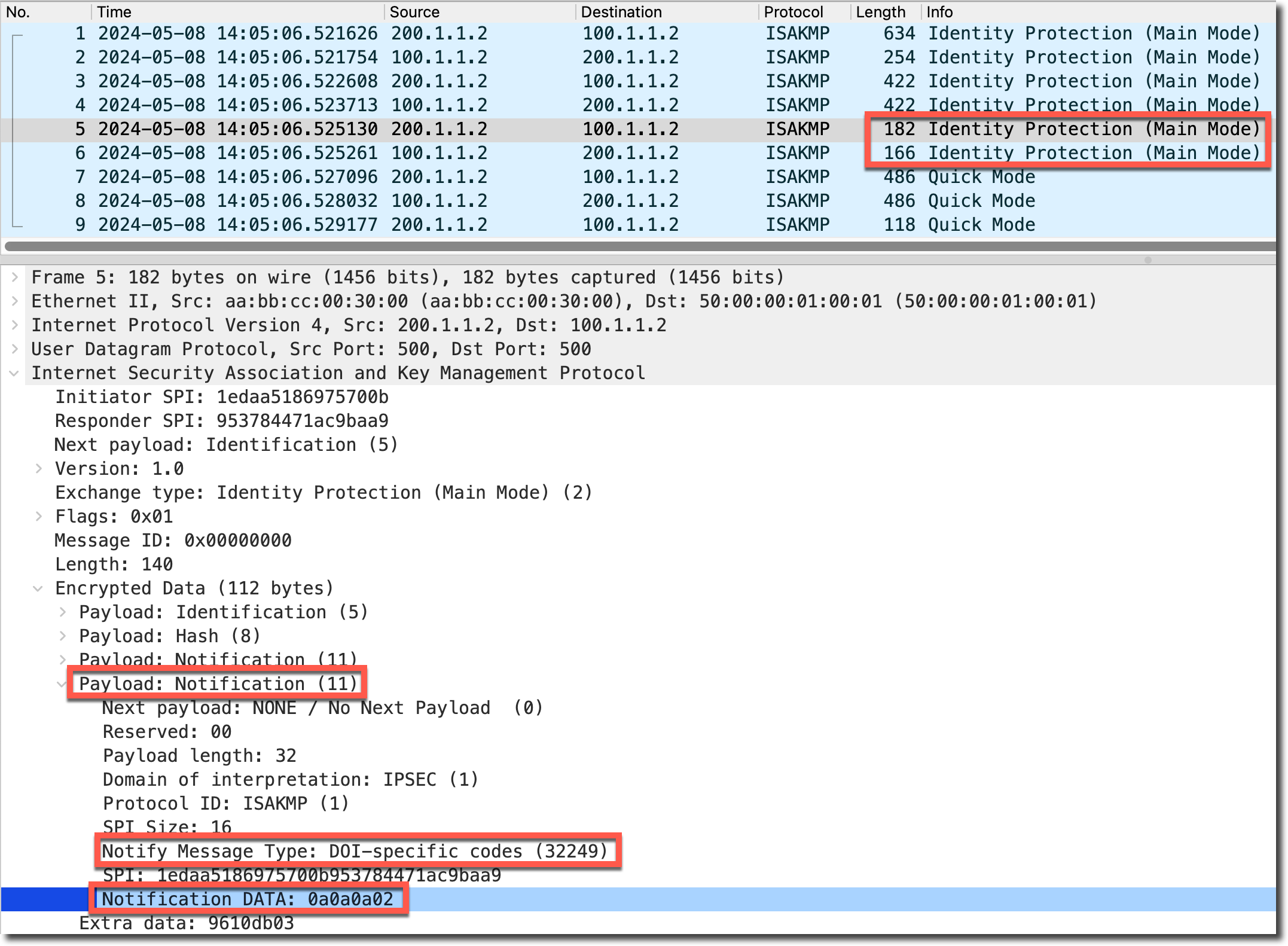

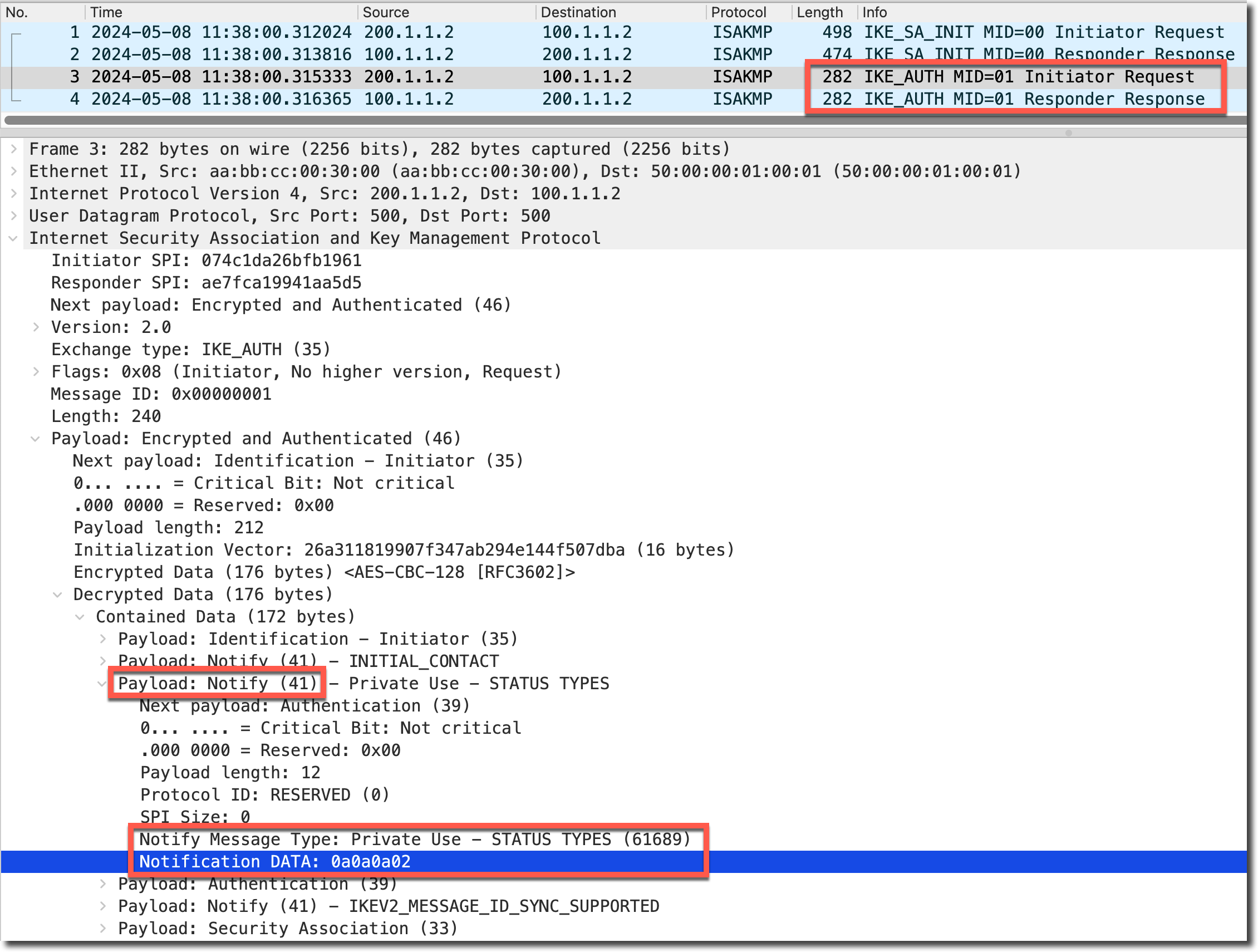

  2. 在所有 Spoke 上修改 IPSec 一阶段配置，开启exchange-ip功能，Spoke 与 Hub 进行 IKE 协商时会发送对应隧道已配置的 IPSec Tunnel IP 地址，隧道建立完成后，Hub 将使用 Spoke 发送的 IPSec Tunnel IP 作为对应的隧道 ID（tun_id）。

    Spoke1:
config vpn ipsec phase1-interface
    edit "Spoke1"
        set exchange-interface-ip enable
    next
end

Spoke2:
config vpn ipsec phase1-interface
    edit "Spoke2"
        set exchange-interface-ip enable
    next
end

    重要

    在本文“配置信息”章节中已为所有 IPSec Tunnel 接口配置了 IP。

    如果 Spoke 的 IPSec Tunnel 接口没有手动配置 IP 或没有通过 mode-cfg 获取 IP，则需要手工指定exchange-ip要交换的 IP 地址（该地址可自定义，不需要是设备上已存在的地址）：

    config vpn ipsec phase1-interface
    edit "Spoke2"
        set exchange-interface-ip enable
        set exchange-ip-addr4 10.10.10.2
    next
end

  3. IPSec 隧道建立后，查看 Hub 和 Spoke 的 IPSec 一阶段状态中的tun_id，可以看到 Hub 建立了两个动态子 IPSec 连接（Hub_0 和 Hub_1），Hub 和 Spoke 显示已建立的隧道 ID（tun_id）均为对端公网 IP 地址。

    Hub # diagnose vpn ike gateway list | grep "name\|tun_id"
name: Hub_0
tun_id: 10.10.10.2/::10.0.0.50    <----隧道ID为Spoke1的IPSec Tunnel IP
name: Hub_1
tun_id: 10.10.10.3/::10.0.0.53    <----隧道ID为Spoke2的IPSec Tunnel IP

  4. 在 Hub 上修改去往 Spoke 的静态路由，配置下一跳为 Spoke 对应的 IPSec Tunnel 接口 IP。

    重要

    出接口为 IPSec Tunnel 时，相关路由的下一跳（gateway）只能在 CLI 下配置。

    config router static
    edit 2
        set dst 192.168.1.0 255.255.255.0
        set gateway 10.10.10.2
        set device "Hub"
    next
    edit 3
        set dst 192.168.2.0 255.255.255.0
        set gateway 10.10.10.3
        set device "Hub"
    next
end

  5. 在 Hub 查看路由表，去往 Spoke 内网的路由下一跳变为 Spoke1 和 Spoke2 的 IPSec Tunnel IP，对应相关已建立的 IPSec 子隧道 Hub_0、Hub_1 的tun_id。

    Hub # get router info routing-table all | grep 192.168
C       192.168.0.0/24 is directly connected, port3
S       192.168.1.0/24 [10/0] via Hub tunnel 10.10.10.2, [1/0]
S       192.168.2.0/24 [10/0] via Hub tunnel 10.10.10.3, [1/0]

  6. 使用 PC1（Hub 内网）访问 PC2（Spoke1 内网）或 PC3（Spoke2 内网），可以正常通信。

    C:\Users\Administrator.SUMMERICE2019>ipconfig
以太网适配器 Ethernet0:
   IPv4 地址 . . . . . . . . . . . . : 192.168.0.100
   子网掩码  . . . . . . . . . . . . : 255.255.255.0
   默认网关. . . . . . . . . . . . . : 192.168.0.1

C:\Users\Administrator.SUMMERICE2019>ping 192.168.1.100
正在 Ping 192.168.1.100 具有 32 字节的数据:
来自 192.168.1.100 的回复: 字节=32 时间=1ms TTL=126
来自 192.168.1.100 的回复: 字节=32 时间=1ms TTL=126
来自 192.168.1.100 的回复: 字节=32 时间=1ms TTL=126
来自 192.168.1.100 的回复: 字节=32 时间=3ms TTL=126
192.168.1.100 的 Ping 统计信息:
    数据包: 已发送 = 4，已接收 = 4，丢失 = 0 (0% 丢失)，
往返行程的估计时间(以毫秒为单位):
    最短 = 1ms，最长 = 3ms，平均 = 1ms

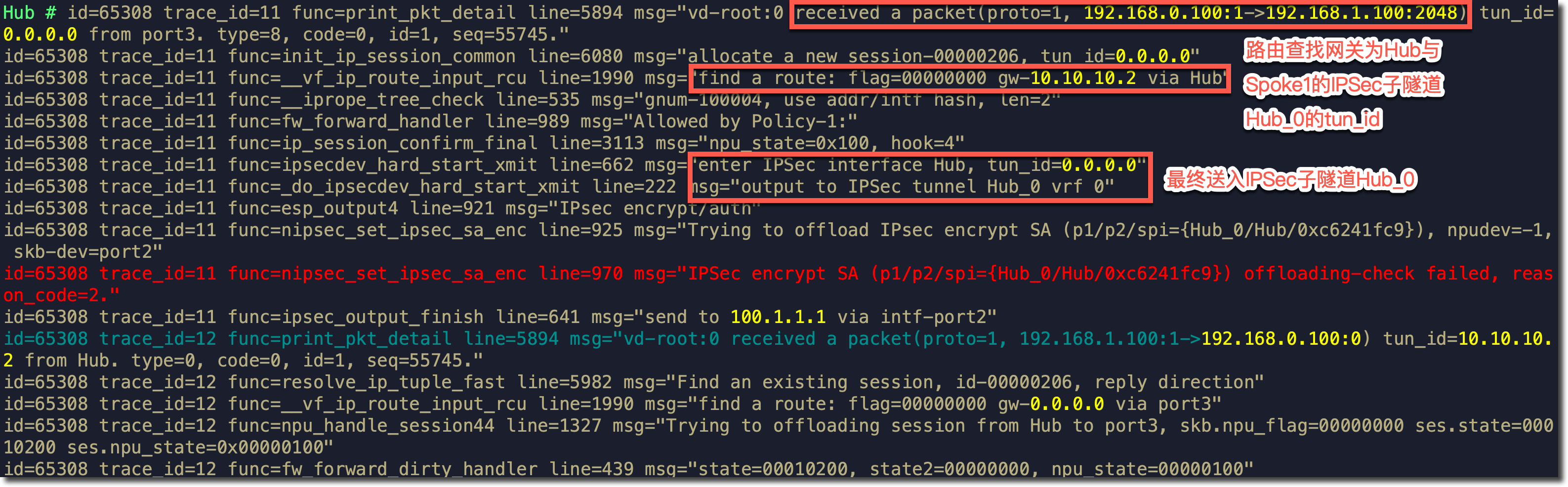

  7. Debug Flow 显示 ICMP Request 报文到达 FortiGate 后，路由查找网关为 Hub 与 Spoke1 的 IPSec 子隧道 Hub_0 的tun_id 200.1.1.2。该流量最终可以被送入 IPSec 子隧道 Hub_0 送往 Spoke1。

    image-20240508105342093

Exchange IP 交互报文

  • IKEv1 主模式：位于第一阶段第 5、6 个报文中Payload: Notification (11)（Notify Message Type为DOI-specific codes (32249)）的Notification DATA。

    image-20240508140856010

  • IKEv1 野蛮模式：位于第一阶段第 2、3 个报文中Payload: Notification (11)（Notify Message Type为DOI-specific codes (32249)）的Notification DATA。

    image-20240508141711305

  • IKEv2：位于 IKE_AUTH 报文中Payload: Notify (41)（Notify Message Type为Private Use - STATUS TYPES (61689)）的Notification DATA。

    image-20240508114450989

解决方法 4 - 使用动态路由

使用 BGP 或 OSPF 等动态路由，自动学习去往 Spoke 内网网段的路由会携带对应的tun_id。

最近更新:
统计数据加载中…
Copyright © 2025 Fortinet Inc. All rights reserved. Powered by Fortinet TAC Team.
