穿越接口的 DNS 服务

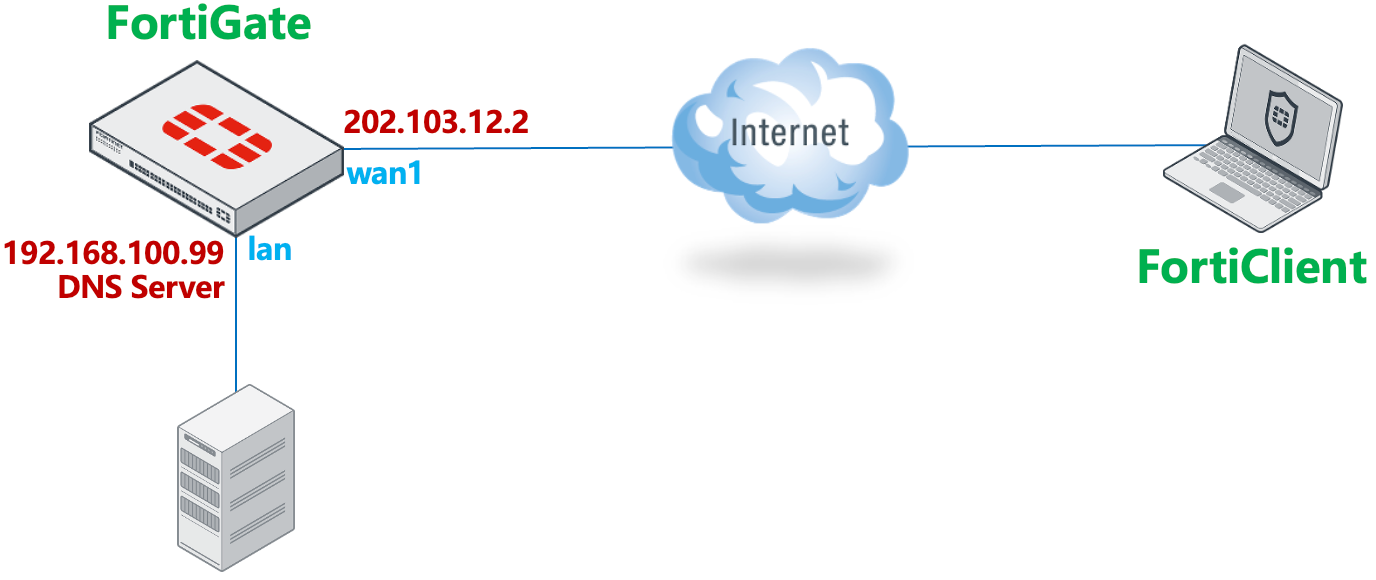

网络需求

FortiGate 内网口（lan）开启 DNS 服务器，作为内部网络和 SSL VPN/IPSec VPN 客户端的 DNS 服务器。SSL VPN 客户端连接后，使用 FortiGate 内网口上提供的 DNS 服务进行域名解析。

在 FortiGate 上的“主 DNS 服务器”和“备用 DNS 服务器”均为公网的 DNS 服务器，如下所示。
```
config system dns
    set primary 223.5.5.5
    set secondary 114.114.114.114
end
```

FortiGate 仅在内网口上启用 DNS 服务器（递归方式）。

config system interface
    edit "lan"
        set ip 192.168.100.99 255.255.255.0
    next
end

config system dns-server
    edit "lan"
        set mode recursive
    next
end

SSL VPN 配置分配的 DNS 服务器为 FortiGate 内网接口 IP 192.168.100.99。

config vpn ssl settings
    set servercert "Fortinet_Factory"
    set tunnel-ip-pools "sslvpn_pool"
    set dns-server1 192.168.100.99    <----设置分配的DNS服务器为FortiGate内网口地址
    set source-interface "wan1"
    set default-portal "web-access"
    config authentication-rule
        edit 2
            set groups "VPN"
            set portal "full-access"
        next
    end
end

防火墙策略、SSL VPN 门户、用户等配置略。

问题现象

FortiClient 客户端连接 FortiGate 的 SSL VPN 后，使用 FortiGate 内网口上提供的 DNS 服务器（192.168.100.99）无法进行域名解析。

::: important
nslookup www.baidu.com
:::
Server:		192.168.100.99
Address:	192.168.100.99#53
;; connection timed out; no servers could be reached

在 FortiGate 上抓包查看 FortiClient（3.3.3.9）发送的 DNS 请求，只有从ssl.root接口进的流量，没有返回的流量。

FortiGate # diagnose sniffer packet any 'host 3.3.3.9 and port 53' 4
interfaces=[any]
filters=[host 3.3.3.9 and port 53]
0.614261 ssl.root in 3.3.3.9.65295 -> 192.168.100.99.53: udp 47
0.614514 ssl.root in 3.3.3.9.53355 -> 192.168.100.99.53: udp 47
1.660982 ssl.root in 3.3.3.9.65295 -> 192.168.100.99.53: udp 47
1.661521 ssl.root in 3.3.3.9.53355 -> 192.168.100.99.53: udp 47
1.793631 ssl.root in 3.3.3.9.56286 -> 192.168.100.99.53: udp 31

在 FortiGate 上查看对应的 dnsproxy debug 信息，提示解析结果为non-active。

diagnose debug application dnsproxy -1
diagnose debug enable

[worker 0] udp_receive_request()-3194: vd=0, vrf=0, intf=39, len=31, alen=16, 3.3.3.9:59503=>192.168.100.99
[worker 0] handle_dns_request()-2489: vfid=0 real_vfid=0 id=0x1aec pktlen=31 qr=0 req_type=3
[worker 0] dns_parse_message()-603
[worker 0] dns_nat64_ptr_lookup()-272
[worker 0] dns_nat64_ptr_lookup()-285: vdname:root request:256

[worker 0] dns_nat64_update_request()-305
[worker 0] dns_nat64_update_request()-319: vdname:root request:1

[worker 0] get_intf_policy()-1469: ifindex=39
[worker 0] dns_query_delete()-585: orig id:0x1aec local id:0x0000 domain=www.baidu.com use=5 non-active    <----提示解析结果为non-active

解决方法

对于这种穿越接口之间提供 DNS 服务的场景，DNS 服务器接口的配置除了要添加提供 DNS 服务的接口（此例中为内网口lan），还要添加 DNS 请求流量的入接口（此例中为内网口ssl.root）。
```
config system dns-server
    edit "lan"
        set mode recursive
    next
    edit "ssl.root"
        set mode recursive
    next
end
```

FortiClient 客户端再次使用 FortiGate 内网口上提供的 DNS 服务器（192.168.100.99）进行域名解析，可以正常获取解析结果。

::: important
nslookup www.baidu.com
:::
Server:		192.168.100.99
Address:	192.168.100.99#53

Non-authoritative answer:
Name:	www.baidu.com
Address: 110.242.70.57
Name:	www.baidu.com
Address: 110.242.69.21

在 FortiGate 上查看对应的 dnsproxy debug 信息，显示 FortiGate 的内网口lan收到 FortiClient（3.3.3.9）的 DNS 请求后，递归到公网 DNS 服务器 114.114.114.114 进行查询，并将 DNS 解析结果返回给 FortiClient（3.3.3.9）。

diagnose debug application dnsproxy -1
diagnose debug enable

[worker 0] udp_receive_request()-3194: vd=0, vrf=0, intf=39, len=31, alen=16, 3.3.3.9:59143=>192.168.100.99

[worker 0] get_intf_policy()-1469: ifindex=39
[worker 0] dns_local_lookup_common()-2553: vfid=0, real_vfid=0, view=2, qname=www.baidu.com, qtype=1, qclass=1, offset=31, map#=3 max_sz=512
[worker 0] dns_lookup_aa_zone()-608: vfid=0, fqdn=www.baidu.com
[worker 0] dns_send_request()-1490
[worker 0] dns_send_resol_request()-1344: orig id: 0x95f3 local id: 0x95f3 domain=www.baidu.com
[worker 0] dns_find_best_server()-652: found server: 114.114.114.114 (vfid=0 vrf=0)
[worker 0] dns_udp_forward_request()-1089: vdom=root req_type=3 domain=www.baidu.com oif=0
[worker 0] dns_udp_forward_request()-1210: Send 31B to [114.114.114.114]:53 via fd=20 request:1
[worker 0] udp_receive_request()-3144
[worker 0] batch_on_read()-3555
[worker 0] _udp_receive_response()-3406: vd-0: len=63, addr=114.114.114.114:53, rating=0
[worker 0] dns_query_handle_response()-2743: vfid=0 real_vfid=0 vrf=0 id=0x95f3 domain=www.baidu.com pktlen=63
[worker 0] dns_query_save_response()-2724: domain=www.baidu.com pktlen=63
[worker 0] dns_set_min_ttl()-190: QR: www.baidu.com
[worker 0] dns_set_min_ttl()-197: Offset of 1st RR: 31 Number of RR's: 2
[worker 0] dns_set_min_ttl()-218: RR TTL: 78, RR type: 1
[worker 0] dns_set_min_ttl()-218: RR TTL: 78, RR type: 1
[worker 0] dns_cache_response()-329: Min ttl = 78
[worker 0] dns_forward_response()-1720
[worker 0] dns_secure_forward_response()-1676: category=255 profile=none
[worker 0] dns_visibility_log_hostname()-241: vd=0 pktlen=63
[worker 0] wildcard_fqdn_response_cb()-965: vd=0 pktlen=63
[worker 0] hostname_entry_insert()-143: af=2 domain=www.baidu.com
[worker 0] hostname_entry_insert()-143: af=2 domain=www.baidu.com
[worker 0] dns_send_response()-1645: domain=www.baidu.com reslen=63
[worker 0] __dns_udp_forward_response()-1522
[worker 0] __dns_udp_forward_response()-1533: vd-0 Send 63B via fd=7, family=2
[worker 0] __dns_udp_forward_response()-1537: set svf of fd to 0
[worker 0] __dns_udp_forward_response()-1587: vd=0 send 63B response 192.168.100.99:53=>3.3.3.9:59143
[worker 0] dns_query_delete()-585: orig id:0x95f3 local id:0x95f3 domain=www.baidu.com use=7 active
[worker 0] dns_query_cleanup()-564: use=2

总结

对于这种穿越接口之间提供 DNS 服务的场景，如 FortiGate 不同 VLAN 之间、不同物理口之间、VPN 接口到内网口的 DNS 访问，均需要在 DNS 服务器接口配置中增加 DNS 请求流量的入接口。
从 FortiOS 7.6.1 开始，这种场景不再需要在 DNS 服务器上配置 DNS 请求的入接口。
