DNS 配置

2025/10/29大约 11 分钟

DNS 配置

功能介绍

FortiGate 在需要将域名解析为 IP 地址（如被域名定义的 NTP 服务器、FortiGuard 更新服务器、FQDN 地址对象、FortiGate 作为 DNS 服务器、SD-WAN SLA 使用域名作为探测服务器等场景）时会查询已配置的 DNS 服务器。默认配置下，FortiGate 使用 FortiGuard 的 DoT（DNS over TLS）作为自身的 IPv4 DNS 服务器。

image-20250123104614772
config system dns
    set primary 96.45.45.45
    set secondary 96.45.46.46
    set protocol dot
    set server-hostname "globalsdns.fortinet.net"
end

自定义 DNS 服务器

如果需要修改为自定义的 DNS 服务器，需要点击“设置”按钮，然后填入自定义的 DNS 服务器并选择 DNS 协议。

重要

在取消使用 FortiGuard 服务器后，DNS 协议默认会选择“TLS (TCP/853)”，需要手动修改为自定义 DNS 服务器使用的 DNS 协议。

image-20250123110120505
config system dns
    set primary 223.5.5.5
    set secondary 114.114.114.114
end

DNS 服务器主备模式

  1. DNS 服务器在主备的选择上有两种模式：

    -least-rtt（默认配置）：根据最后一次往返时间（RTT）最短的作为当前 DNS 服务器。 -failover：根据服务器的配置顺序选择服务器，首先选择主 DNS 服务器进行解析，主 DNS 服务器无法访问或出现问题时裁切换到备用 DNS 服务器。

  2. 该选项只能通过 CLI 进行更改。

    config system dns
    set server-select-method {least-rtt | failover}
end

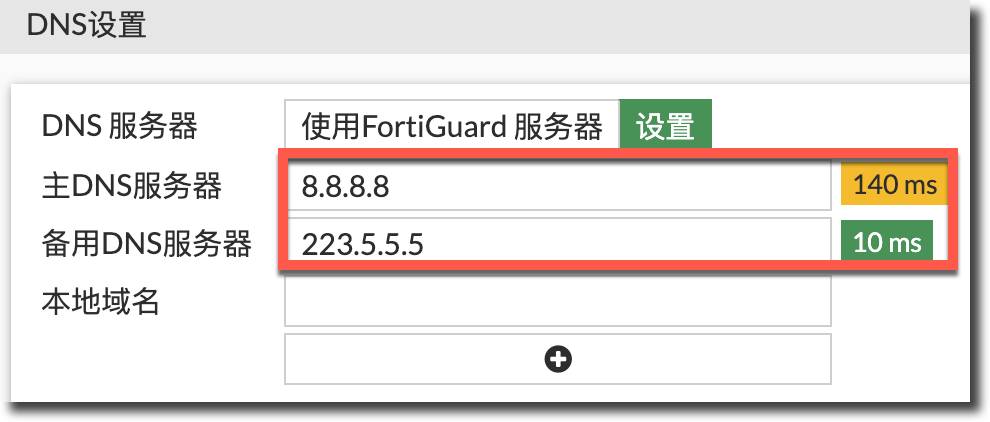

  3. 通过diagnose test application dnsproxy 2命令可以看到两个服务器的延迟差距，如下所示，使用least-rtt模式时，FortiGate 会选择 223.5.5.5 作为 DNS 服务器，使用failover模式时，FortiGate 会选择 8.8.8.8 作为 DNS 服务器。

    image-20250123152339257
    FortiGate # diagnose test application dnsproxy 2
......
DNS latency info:
vfid=0 server=8.8.8.8 latency=14 updated=126
vfid=0 server=223.5.5.5 latency=1 updated=41
......

  4. 当其中一个 DNS 服务器无法访问时，会使用另一个 DNS 服务器进行解析，diagnose test application dnsproxy 3命令可以看到服务器的探测失败的次数（failure）以及距离上次探测失败过去的时间（last_failed）。

    FortiGate # diagnose test application dnsproxy 3
......
DNS servers:
8.8.8.8:53 vrf=0 tz=0 encrypt=none req=4 to=4 res=0 rt=0 ready=1 timer=0 probe=0 failure=5 last_failed=1215
223.5.5.5:53 vrf=0 tz=0 encrypt=none req=5 to=0 res=5 rt=1 ready=1 timer=0 probe=0 failure=0 last_failed=0
......

DNS 服务器覆盖

  1. 要特别注意，如果配置了 PPPoE 或 DHCP，并从 ISP 侧获取了 IP 地址与 DNS 服务器。默认配置下，从 ISP 获取的 DNS 服务器会覆盖手动配置的 DNS 服务器。如下所示，wan1 接口 DHCP 获取的 DNS 服务器 172.22.6.1 覆盖了手工配置的 223.5.5.5/114.114.114.114。

    image-20250123111302278

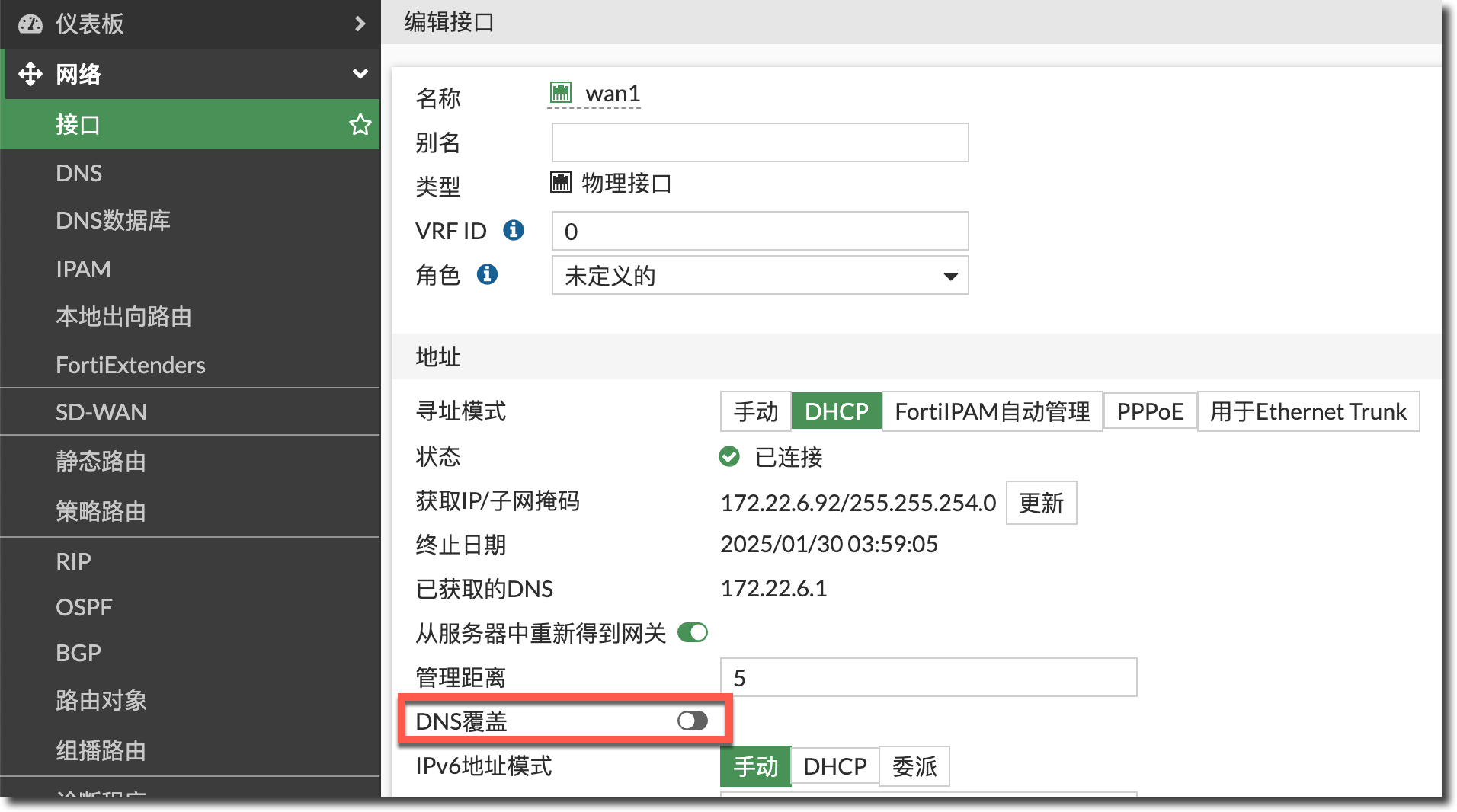

  2. 如果需要手工配置的 DNS 服务器生效，需要在相关 PPPoE/DHCP 接口下关闭“DNS 覆盖”功能。

    重要

    如果使用的是将普通接口修改为 PPPoE 的模式，在接口上关闭“DNS 覆盖”功能，会导致接口重新拨号，请务必在窗口期进行操作。

    所以强烈建议新建 PPPoE 接口来作为拨号接口，而不要使用普通接口上的 PPPoE 模式（参考：部署前注意事项 → PPPoE 接口配置。

    image-20250123150443789
    config system interface
    edit "wan1"
        set dns-server-override disable
    next
end

VDOM DNS

当 FortiGate 处于多 VDOM 模式时，DNS 解析由管理 VDOM（默认为 root VDOM）处理。但在某些情况下，用户可能希望在非管理 VDOM 上配置自定义 DNS 设置。例如在多租户情况下，每个 VDOM 可能被不同的租户占用，每个租户可能需要自己的 DNS 服务器。

config vdom
    edit <vdom>
        config system vdom-dns
            set vdom-dns enable
            set primary <primary_DNS>
            set secondary <secondary_DNS>
            set protocol {cleartext dot doh}
            set ip6-primary <primary_IPv6_DNS>
            set ip6-secondary <secondary_IPv6_DNS>
            set source-ip <IP_address>
            set interface-select-method {auto | sdwan | specify}
        end
    next
end

DNS CLI 配置

interface-select-method

当有多个线路可以访问 DNS 服务器时，可以配置 DNS 请求的选路方式（默认为auto），选择specify模式时，可以选择具体的接口。

config system dns
    set interface-select-method {auto | sdwan | specify}
    set interface <interface>
end

source-ip

设置 DNS 请求报文使用的源 IP 地址。

config system dns
    set source-ip <class_ip>
end

dns-cache-limit

FortiGate 会将 DNS 服务器返回的解析结果缓存起来，需要再次解析缓存中的相同域名时，FortiGate 会根据缓存条目快速返回结果，避免每次都需通过互联网重新获取相同的解析结果。此参数可以设置缓存中可以存储的最大 DNS 条目数（0~4294967295，默认值为 5000）。

config system dns
    set dns-cache-limit <integer>
end

  1. 通过diagnose test application dnsproxy 7可以查看已有的 DNS 缓存条目。

    FortiGate # diagnose test application dnsproxy 7
worker idx: 0
vfid=0, name=docs.fortinet.com, ttl=360:36:1476
         154.52.22.201 (ttl=360)
vfid=0, name=api.forticonverter.com, ttl=300:0:1455
         3.223.208.97 (ttl=300)
vfid=0, name=ntp2.fortiguard.com, ttl=5382:4934:1352
         208.91.112.62 (ttl=5382) 208.91.112.60 (ttl=5382)
vfid=0, name=ntp1.fortiguard.com, ttl=18545:17755:1010
         208.91.112.61 (ttl=18704) 208.91.112.63 (ttl=18704)
vfid=0, name=globalmsgctrl.fortinet.net, ttl=51:0:948
         38.21.192.4 (ttl=51)
vfid=0, name=globalfctupdate.fortinet.net, ttl=18608:17585:777
         173.243.143.6 (ttl=18608)
vfid=0, name=globalfctupdate.fortinet.net, ttl=14975:13947:772
         2620:101:9000:143:173:243:143:6 (ttl=14975)
vfid=0, name=globalupdate.fortinet.net, ttl=16397:15288:691
         173.243.129.6 (ttl=21498) 173.243.140.6 (ttl=21498)
vfid=0, name=globalupdate.fortinet.net, ttl=11075:9966:691
         2620:101:9000:140:173:243:140:6 (ttl=11075)
vfid=0, name=globaldevquery.fortinet.net, ttl=19376:18265:689
         173.243.140.16 (ttl=19376)
CACHE num=10

  2. 通过diagnose test application dnsproxy 1可以清空 DNS 缓存条目。

dns-cache-ttl

DNS 缓存条目保留的时间（单位为 s，60~86400，默认值为 1800）。

config system dns
    set dns-cache-limit <integer>
end

fqdn-cache-ttl

重要

如果设备开启了多 VDOM 模式，且 VDOM 下的 FQDN 没有自定义cache-ttl，在全局下修改fqdn-cache-ttl，也会覆盖 VDOM 下的 FQDN 的cache-ttl（如果 VDOM 下的 FQDN 自定义了cache-ttl，则还是以 VDOM 下的 FQDN 自定义cache-ttl为准）。

配置 FQDN 类型的地址对象后，FQDN 地址对象会用 2 种方式学习域名对应的 IP 地址：

  • FortiGate 会主动定期去配置的 DNS 服务器查询 FQDN 对应的解析结果（适用于明确的 FQDN，如www.fortinet.com，不适用于通配符 FQDN，如*.fortinet.com）。
  • 只要穿过防火墙的 DNS 请求与响应（A/AAAA 记录），匹配上了 FQDN 中的域名，FortiGate 就会记录该 IP 地址到 FQDN 地址对象中（同时适用于明确的 FQDN，如www.fortinet.com，也适用于通配符 FQDN，如*.fortinet.com）。

FQDN 地址对象会将解析结果缓存在 FortiGate 中。以下选项可以配置 FQDN 地址对象每个解析结果缓存的最大存活时间 （TTL，单位为 s，0~86400，默认值为 0，即使用 DNS 服务器返回的解析结果中的 TTL）。这是 FQDN 地址对象在没有主动刷新的情况下的最大 TTL。

config system dns
    set fqdn-cache-ttl 2000
end

  1. 通过diagnose test application dnsproxy 6可以看到所有 FQDN 类型的地址对象已解析到的缓存条目，其中cache_ttl字段表示 FQDN 地址对象每个缓存 IP 条目的最大 TTL。

    FortiGate # diagnose test application dnsproxy 6
worker idx: 0
vfid=0 name=handbook.fortinet.com.cn ver=IPv4 wait_list=0 timer=590 min_ttl=600 cache_ttl=2000 slot=-1 num=1 wildcard=0
         39.105.115.226 (ttl=600:596:1996)
vfid=0 name=www.baidu.com ver=IPv4 wait_list=0 timer=50 min_ttl=32 cache_ttl=2000 slot=-1 num=2 wildcard=0
         220.181.111.1 (ttl=32:28:1996) 220.181.111.232 (ttl=32:28:1996)

    重要

    TTL 的 3 个数字解释（如上所示的 ttl = 600:596:1996）：

    第 1 个数字（600）：DNS 服务器返回的解析结果中的最大 TTL。

    第 2 个数字（596）：DNS 服务器返回的解析结果中的剩余 TTL。

    第 3 个数字（1996）：DNS 缓存条目的剩余 TTL。

  2. fqdn-cache-ttl为全局设置。如果为某个 FQDN 地址单独配置了cache-ttl值，它将取代该地址的全局fqdn-cache-ttl设置。如下所示，单独配置 FQDN 地址对象www.baidu.com的cache-ttl为 800，diagnose test application dnsproxy 6命令的结果中显示www.baidu.com的cache_ttl为 800，而handbook.fortinet.com.cn的cache_ttl仍为全局配置fqdn-cache-ttl中配置的 2000。

    config firewall address
    edit "www.baidu.com"
        set type fqdn
        set fqdn "www.baidu.com"
        set cache-ttl 800
    next
end
    FortiGate # diagnose test application dnsproxy 6
worker idx: 0
vfid=0 name=handbook.fortinet.com.cn ver=IPv4 wait_list=0 timer=370 min_ttl=600 cache_ttl=2000 slot=-1 num=1 wildcard=0
         39.105.115.226 (ttl=600:376:1776)
vfid=0 name=www.baidu.com ver=IPv4 wait_list=0 timer=17 min_ttl=11 cache_ttl=800 slot=-1 num=4 wildcard=0
         103.235.47.188 (ttl=247:155:708) 103.235.46.96 (ttl=247:155:708) 220.181.111.232 (ttl=11:0:763) 220.181.111.1 (ttl=11:0:763)

  3. 使用diagnose test application dnsproxy 4可以清空当前的 FQDN 缓存。

fqdn-min-refresh

FQDN 缓存最小刷新时间（单位 s，10~3600，默认为 60s）。FQDN 根据 DNS 服务器返回的所有该条目解析结果中最小的 TTL 间隔重新获取更新。默认配置下（fqdn-min-refresh=60，fqdn-cache-ttl=0），如果 DNS 服务器返回的解析结果中的最小 TTL 小于 60s，FortiGate 仍需要至少 60s 来重新查询 FQDN。如果 DNS 服务器返回的解析结果中的最小 TTL 大于 60s，FQDN 根据 DNS 服务器返回的所有该条目解析结果中最小的 TTL 间隔重新获取更新。刷新动作不会删除已有的 FQDN 缓存 IP 条目。

重要

实际的 FQDN 刷新动作会在fqdn-min-refresh时间到期前 5s 执行。

  1. 默认配置（fqdn-min-refresh=60，fqdn-cache-ttl=0）下，使用diagnose test application dnsproxy 3查看当前fqdn-min-refresh配置。

    FortiGate # diagnose test application dnsproxy 3
......
FQDN: min_refresh=60 max_refresh=3600
......

  2. 执行diagnose test application dnsproxy 6命令，如下所示www.baidu.com的解析结果有 4 个，DNS 服务器返回的所有该条目解析结果中最小的 TTL（min_ttl）为 48，但重新查询域名的等待时间（timer）仍然按照fqdn-min-refresh的默认配置 60s 进行倒计时。

    FortiGate # diagnose test application dnsproxy 6
worker idx: 0
vfid=0 name=www.baidu.com ver=IPv4 wait_list=0 timer=56 min_ttl=48 cache_ttl=0 slot=-1 num=4 wildcard=0
         220.181.111.1 (ttl=69:54:54) 220.181.111.232 (ttl=69:54:54) 110.242.70.57 (ttl=48:47:47) 110.242.69.21 (ttl=48:47:47)

FQDN num=2
    • min_ttl：DNS 服务器返回的所有该条目解析结果中最小的 TTL。
    • timer：重新查询域名的等待时间计时器。

  3. 将fqdn-min-refresh设置为 20，小于min_ttl。

    config system dns
    set fqdn-min-refresh 20
end

  4. 执行diagnose test application dnsproxy 6命令，如下所示www.baidu.com的解析结果有 2 个，DNS 服务器返回的所有该条目解析结果中最小的 TTL（min_ttl）为 54，重新查询域名的等待时间（timer）按照min_ttl的 54s 进行倒计时。

    FortiGate # diagnose test application dnsproxy 6
worker idx: 0
......
vfid=0 name=www.baidu.com ver=IPv4 wait_list=0 timer=52 min_ttl=54 cache_ttl=0 slot=-1 num=2 wildcard=0
         110.242.70.57 (ttl=54:52:52) 110.242.69.21 (ttl=54:52:52)

FQDN num=2

  5. fqdn-min-refresh可与fqdn-cache-ttl、cache-ttl结合使用，以发送更频繁的查询并在缓存中存储更多已解析的地址。这在 FQDN 有较多解析结果且变化非常频繁的情况下非常有用。

  6. 总结如下：

    • min_ttl＜fqdn-min-refresh：使用fqdn-min-refresh作为重新请求 FQDN 的计时器（timer）。
    • min_ttl＞fqdn-min-refresh：使用min_ttl作为重新请求 FQDN 的计时器（timer）。
    • fqdn-min-refresh/min_ttl＜fqdn-cache-ttl/cache-ttl：使用fqdn-min-refresh/min_ttl作为重新请求 FQDN 的计时器（timer）。
    • fqdn-min-refresh/min_ttl＞fqdn-cache-ttl/cache-ttl：使用fqdn-cache-ttl/cache-ttl作为重新请求 FQDN 的计时器（timer）。

fqdn-max-refresh

FQDN 缓存最大刷新时间（单位为 s，3600~86400，默认值为 3600）。fqdn-max-refresh用于控制 FQDN 刷新计时器的全局上限。最小 TTL 大于 fqdn-max-refresh 值的 FQDN 条目，其刷新定时器将减少到该上限。最小 TTL 小于 fqdn-max-refresh 值的 FQDN 条目，其刷新定时器将取决于该条目所有解析结果中最小的 TTL 值。

fqdn-max-refresh的测试结果与fqdn-min-refresh类似，这里就不再赘述。

dnsproxy-worker-count

对于有多个逻辑 CPU 核心的 FortiGate，可以设置用于运行 dnsproxy 进程的 CPU 核心数，默认配置为 1。

config system global
    set dnsproxy-worker-count <integer>
end

在有大量 FDQN 地址对象的情况下，编辑 DNS 相关配置时，dnsproxy 进程可能会消耗大量 CPU 资源，它会同时处理 DNS 相关配置更改和 DNS 解析任务。当dnsproxy-worker-count从 1 增加到 2 时：

  • dnsproxy-worker-1：处理 DNS 相关配置更改。
  • dnsproxy-worker-2：处理 DNS 解析任务。

其他 CLI 配置

config system dns
    set primary <ip_address>
    set secondary <ip_address>
    set protocol {cleartext dot doh}
    set ssl-certificate <string>
    set server-hostname <hostname>
    set domain <domains>
    set ip6-primary <ip6_address>
    set ip6-secondary <ip6_address>
    set timeout <integer>
    set retry <integer>
    set dns-cache-limit <integer>
    set dns-cache-ttl <integer>
    set cache-notfound-responses {enable | disable}
    set interface-select-method {auto | sdwan | specify}
    set interface <interface>
    set source-ip <class_ip>
    set root-servers <DNS root name server IP address>
    set server-select-method {least-rtt | failover}
    set alt-primary <ip_address>
    set alt-secondary <ip_address>
    set log {disable |error | all}
    set fqdn-cache-ttl <integer>
    set fqdn-min-refresh <integer>
    set fqdn-max-refresh <integer>
end
