可选 DNS 服务器

网络需求

FortiGate 配置 DNS 为公网的 DNS 服务器，同时 FortiGate 作为内网 PC 的 DNS 服务器。客户端 PC 无法通过 FortiGate 解析内网服务器的域名，只有内网的 DNS 服务器可以解析内网域名。需要 FortiGate 能够解析公共 DNS 服务器无法解析的内部域名。

  1. 在 FortiGate 上的“主 DNS 服务器”和“备用 DNS 服务器”均为公网的 DNS 服务器，如下所示。

    config system dns
    set primary 223.5.5.5
    set secondary 114.114.114.114
end

  2. FortiGate 作为内部网络的 DNS 服务器（递归方式），未配置 DNS 数据库。内网 PC 的 DNS 服务器均设定为 FortiGate 的内网口 IP 192.168.100.99，通过 FortiGate 来解析域名。

    config system interface
    edit "lan"
        set ip 192.168.100.99 255.255.255.0
    next
end

config system dns-server
    edit "lan"
    next
end

  3. 在此配置下，客户端 PC 访问域名时，会向 FortiGate 的内网口 192.168.100.99 发起 DNS 解析请求，默认配置（set server-select-method）下，FortiGate 会选择延迟最小的服务器转发 DNS 请求，此例中 223.5.5.5 的延迟更低。

  4. 客户端 PC 有访问内网服务器域名的需求，如www.fortidocs.com，这种域名通过公网的 DNS 服务器是无法解析的，会直接返回 DNS NXDOMAIN，导致客户端 PC 无法通过域名访问内网服务器。

    ::: important
nslookup www.fortidocs.com 192.168.100.99
:::
Server:		192.168.100.99
Address:	192.168.100.99#53

** server can't find www.fortidocs.com: NXDOMAIN

  5. 只有内网的 DNS 服务器可以解析这些内网服务器的域名，需要 FortiGate 在解析域名失败后，将解析请求转发至内网 DNS 服务器。

  6. 内网 DNS 服务器中的 DNS 条目较多或没有权限访问，无法通过在 FortiGate 上配置 DNS Database 来解决此问题。

解决方法

  1. 配置可选 DNS（Alt-DNS）服务器。当 FortiGate 的主 DNS 服务器/备用 DNS 服务器返回 DNS 的名称解析错误（NXDOMAIN）时，FortiGate 会查询配置的 Alt-DNS 服务器。可选 DNS 服务器的常见用途是解析公共 DNS 服务器无法解析的内部域名。

  2. 配置方法（只能通过 CLI 配置），与 DNS 服务器一样，可以配置主 Alt-DNS 和备用 Alt-DNS，默认配置（set server-select-method）下，FortiGate 会选择延迟最小的 Alt-DNS 服务器转发 DNS 请求：

    重要

    使用条件：

    • FortiGate 的主 DNS 服务器/备用 DNS 服务器返回 DNS 的错误类型为 NXDOMAIN 时，FortiGate 才会查询配置的 Alt-DNS 服务器。
    • 没有在 DNS Database 中配置对应内网域名的条目。
    config system dns
    set alt-primary {ipv4-address}
    set alt-secondary {ipv4-address}
end

  3. 在以上场景的配置基础上，增加 Alt-DNS 服务器的配置 10.10.12.1 和 10.10.12.3。

    config system dns
    set primary 223.5.5.5
    set secondary 114.114.114.114
    set alt-primary 10.10.12.1
    set alt-secondary 10.10.12.3
end

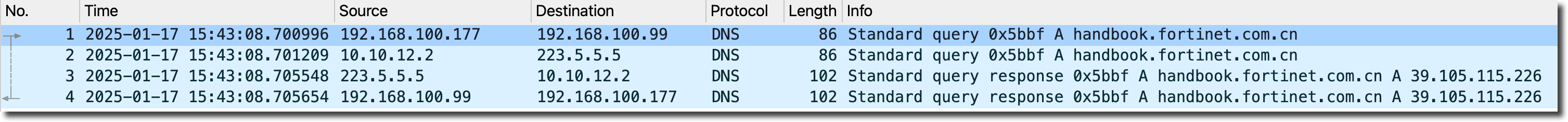

  4. 使用 PC 客户端指定 FortiGate 内网口来解析公网 DNS 服务器可以解析的域名（这里以handbook.fortinet.com.cn为例），FortiGate 将 DNS 请求递归到主 DNS 服务器查询，主 DNS 服务器返回解析结果（A 记录），FortiGate 将解析结果以自身内网口为源 IP 返回给 PC 客户端。

    image-20250117170532753

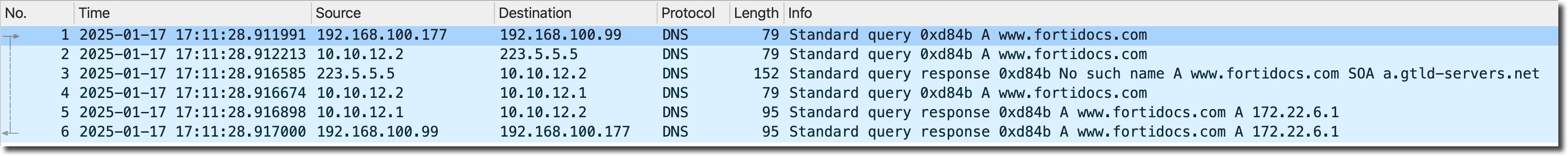

  5. 使用 PC 客户端指定 FortiGate 内网口来解析公网 DNS 服务器无法解析的域名（这里以www.fortidocs.com为例），FortiGate 将 DNS 请求递归到主 DNS 服务器查询，主 DNS 服务器返回无法解析的结果（NXDOMAIN），FortiGate 不会将此 DNS NXDOMAIN 返回给客户端 PC，随后使用位于内网的主 Alt-DNS 服务器（10.10.12.1）进行查询，主 Alt-DNS 服务器（10.10.12.1）返回解析结果（A 记录）给 FortiGate，FortiGate 将解析结果返回给 PC 客户端。

    image-20250117171350470

    ::: important
nslookup www.fortidocs.com 192.168.100.99
:::
Server:		192.168.100.99
Address:	192.168.100.99#53

Non-authoritative answer:
Name:	www.fortidocs.com
Address: 172.22.6.1

  6. 查看 Alt-DNS 整个过程的 dnsproxy debug 信息。

    diagnose debug application dnsproxy -1
diagnose debug enable

[worker 0] udp_receive_request()-3144
[worker 0] udp_receive_request()-3194: vd=0, vrf=0, intf=46, len=35, alen=16, 192.168.100.177:64454=>192.168.100.99
[worker 0] handle_dns_request()-2489: vfid=0 real_vfid=0 id=0xe5ae pktlen=35 qr=0 req_type=3
[worker 0] get_intf_policy()-1469: ifindex=46
[worker 0] dns_local_lookup_common()-2553: vfid=0, real_vfid=0, view=2, qname=www.fortidocs.com, qtype=1, qclass=1, offset=35, map#=3 max_sz=512
[worker 0] dns_lookup_aa_zone()-608: vfid=0, fqdn=www.fortidocs.com
[worker 0] dns_send_request()-1490
[worker 0] dns_send_resol_request()-1344: orig id: 0xe5ae local id: 0xe5ae domain=www.fortidocs.com
[worker 0] dns_find_best_server()-652: found server: 223.5.5.5 (vfid=0 vrf=0)
[worker 0] dns_udp_forward_request()-1089: vdom=root req_type=3 domain=www.fortidocs.com oif=0
[worker 0] dns_udp_forward_request()-1210: Send 35B to [223.5.5.5]:53 via fd=20 request:1
[worker 0] udp_receive_request()-3144
[worker 0] batch_on_read()-3555
[worker 0] _udp_receive_response()-3406: vd-0: len=108, addr=223.5.5.5:53, rating=0
[worker 0] dns_query_handle_response()-2743: vfid=0 real_vfid=0 vrf=0 id=0xe5ae domain=www.fortidocs.com pktlen=108
[worker 0] dns_retransmit_func()-1763: jiffies=183874965 created=183874965 wait_cat=0 wait_res=1 profile=
last_tx=183874964 ftg_last_tx=0 domain=www.fortidocs.com (orig id: 0xe5ae local id:0xe5ae active)
[worker 0] dns_send_request()-1490
[worker 0] dns_send_resol_request()-1344: orig id: 0xe5ae local id: 0xe5ae domain=www.fortidocs.com
[worker 0] dns_find_best_server()-652: found server: 10.10.12.1 (vfid=0 vrf=0)
[worker 0] dns_udp_forward_request()-1089: vdom=root req_type=3 domain=www.fortidocs.com oif=0
[worker 0] dns_udp_forward_request()-1210: Send 35B to [10.10.12.1]:53 via fd=20 request:1
[worker 0] batch_on_read()-3555
[worker 0] _udp_receive_response()-3406: vd-0: len=51, addr=10.10.12.1:53, rating=0
[worker 0] dns_query_handle_response()-2743: vfid=0 real_vfid=0 vrf=0 id=0xe5ae domain=www.fortidocs.com pktlen=51
[worker 0] dns_query_save_response()-2724: domain=www.fortidocs.com pktlen=51
[worker 0] dns_set_min_ttl()-190: QR: www.fortidocs.com
[worker 0] dns_set_min_ttl()-197: Offset of 1st RR: 35 Number of RR's: 1
[worker 0] dns_set_min_ttl()-218: RR TTL: 86400, RR type: 1
[worker 0] dns_cache_response()-329: Min ttl = 86400
[worker 0] dns_forward_response()-1720
[worker 0] dns_secure_forward_response()-1676: category=255 profile=none
[worker 0] dns_visibility_log_hostname()-241: vd=0 pktlen=51
[worker 0] wildcard_fqdn_response_cb()-965: vd=0 pktlen=51
[worker 0] hostname_entry_insert()-143: af=2 domain=www.fortidocs.com
[worker 0] dns_send_response()-1645: domain=www.fortidocs.com reslen=51
[worker 0] __dns_udp_forward_response()-1522
[worker 0] __dns_udp_forward_response()-1533: vd-0 Send 51B via fd=7, family=2
[worker 0] __dns_udp_forward_response()-1537: set svf of fd to 0
[worker 0] __dns_udp_forward_response()-1587: vd=0 send 51B response 192.168.100.99:53=>192.168.100.177:64454
[worker 0] dns_query_delete()-585: orig id:0xe5ae local id:0xe5ae domain=www.fortidocs.com use=7 active
