FortiLink MCLAG - 堆叠组网 1 Tier 配置举例

2025/10/29大约 18 分钟

FortiLink MCLAG - 堆叠组网 1 Tier 配置举例

网络需求

FortiGate 运行 HA-Cluster，核心交换机采用 MCLAG 堆叠组网结构。

网络拓扑

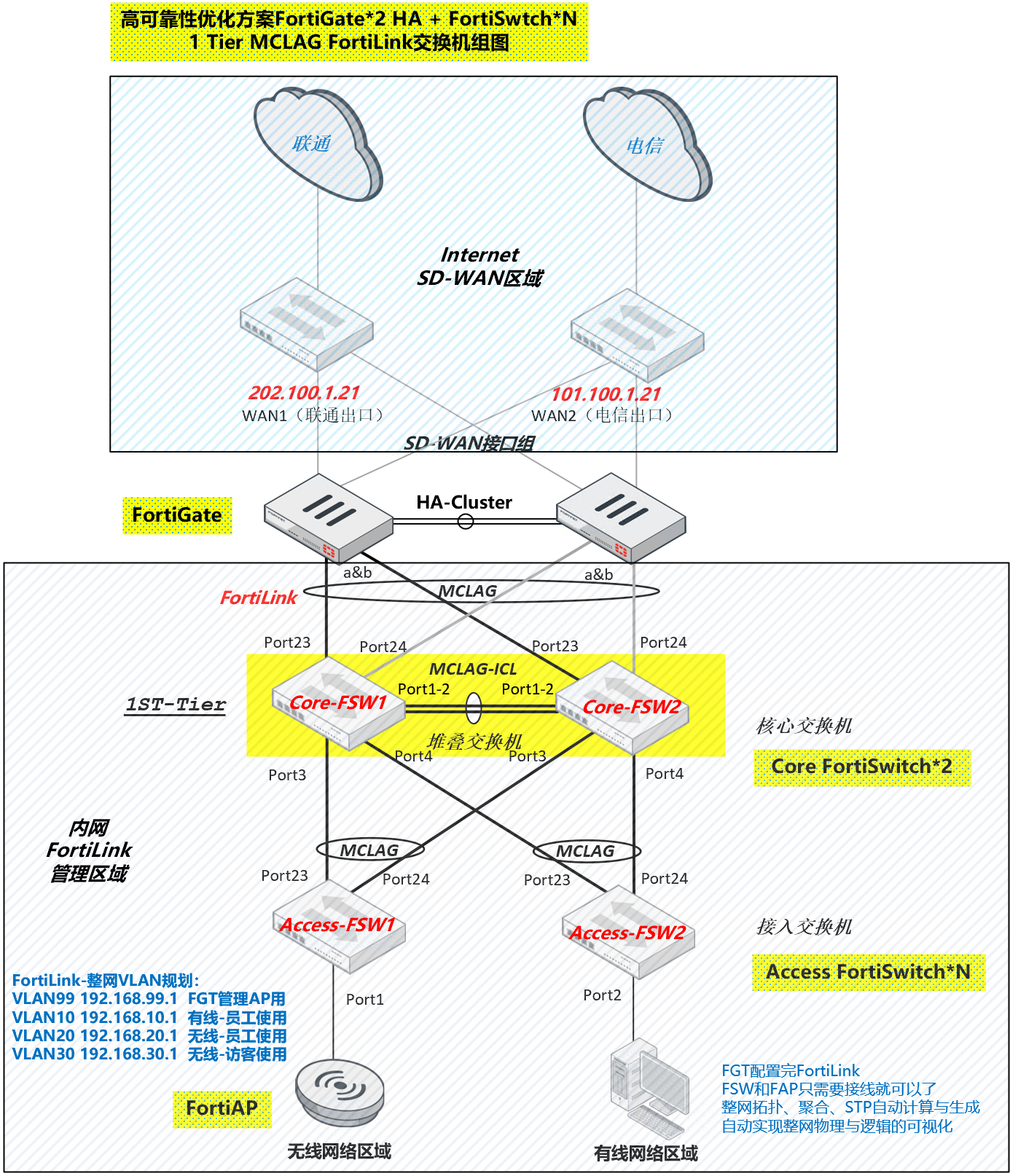

image-20230310180040216

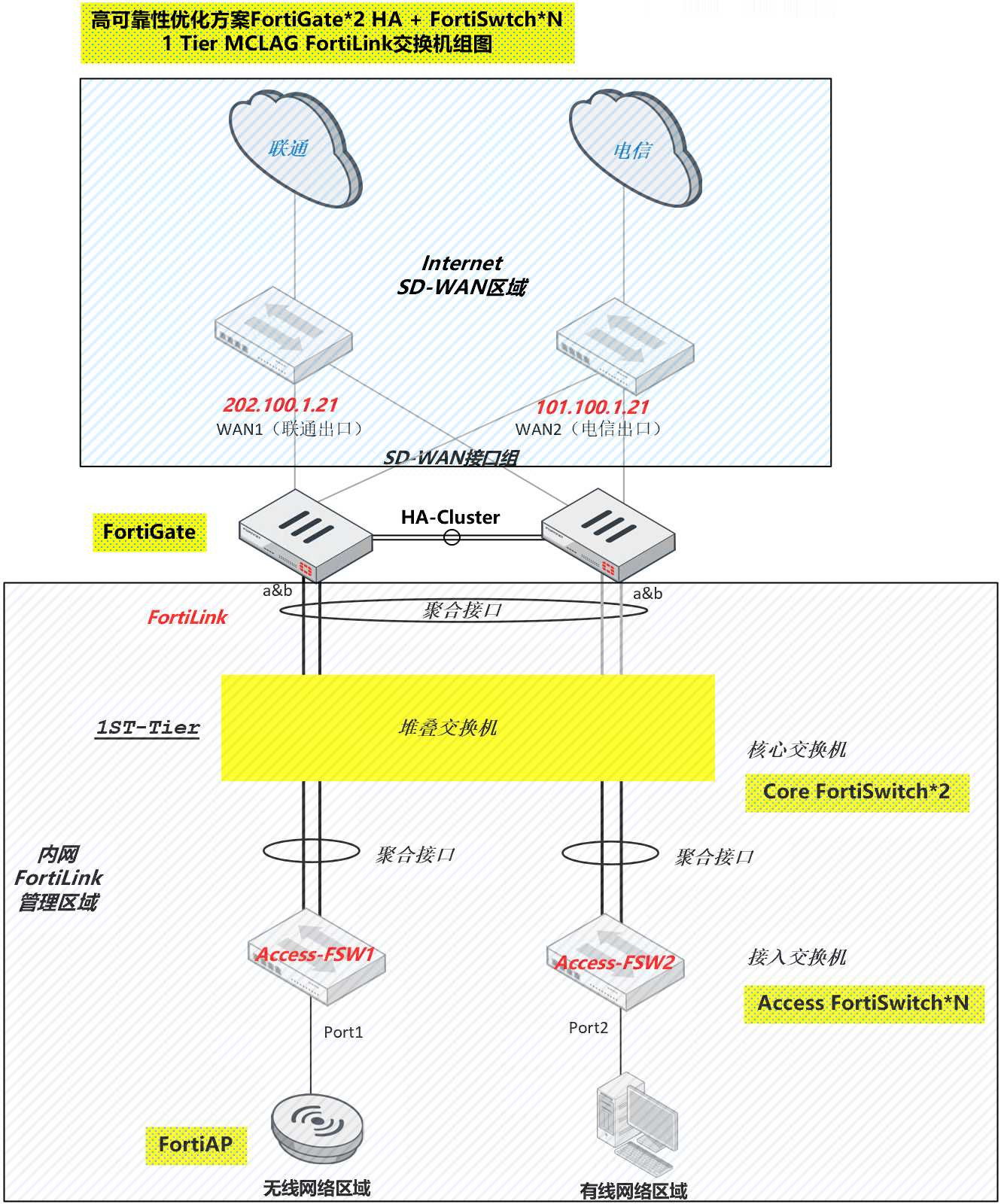

形成堆叠之后的逻辑拓扑：

image-20230310112020128
  1. 两台 FortiGate 配置为 HA 主备模式。
  2. 整体规划：
    • 外网 IP 网段规划：
      • WAN1 联通出口：IP 202.100.1.21，GW 202.100.1.192
      • WAN2 电信出口：IP 101.100.1.21，GW 101.100.1.192
    • WAN1 和 WAN2 合并成 SD-WAN 接口。
    • 内网 IP 网段规划，FGT 通过 FortiLink + Capwap 协议统一的接管 FortiSW 和 FortiAP，为有线和无线统一进行管理和业务处理：
      • 有线网络规划：VLAN 10，192.168.10.1
      • 无线网络规划：员工 WIFI VLAN 20，192.168.20.1
      • 无线网络规划：访客 WIFI VLAN 30，192.168.30.1
      • 管理 FortiAP：VLAN 99，192.168.99.1
    • FortiLink 互联部分规划：
      • FortiGate 的 a 和 b 做聚合接口与 Fortiswitch 的后两个接口互联即可实现聚合接口的 FortiLink 管理。
      • 加入 FortiLink 的接口自动变为聚合口成员。

配置要点

  1. FortiGate 配置聚合端口，并设置 split 为 enable 模式。
  2. 上线 Core-FSW1 和 Core-FSW2，将 FortiGate 和 Core-FSW1 以及 Core-FSW2 连接起来。
  3. 分别登录到 Core-FSW2 和 Core-FSW1 上，配置二者直连的 ISL 接口为“mclag-icl enable”。配置为 ICL 堆叠线路（Inter-Chassis-Link），形成两台核心交换机的堆叠。
  4. 配置 FortiGate 聚合端口为 split disable 模式。
  5. 上线 Access-FSW1 和 Access-FSW2。
  6. 上线 FortiAP 和有线 PC，并测试无线网络和有线网络的连通性。
  7. 注意：如果 Switch 上线时，有的 Switch 是旧的版本，最好先升级 Switch 的版本后，再组建 mclag 或是让交换机成环。

配置步骤

准备事项

  1. 首先确认 FortiGate 如下全局配置已开启（一般默认为开启状态）。

    config system settings
    set gui-switch-controller enable
end

  2. 配置两台 FortiGate 的 HA 主备模式（配置方法请参考 HA 双机热备 → HA 典型基础配置）。

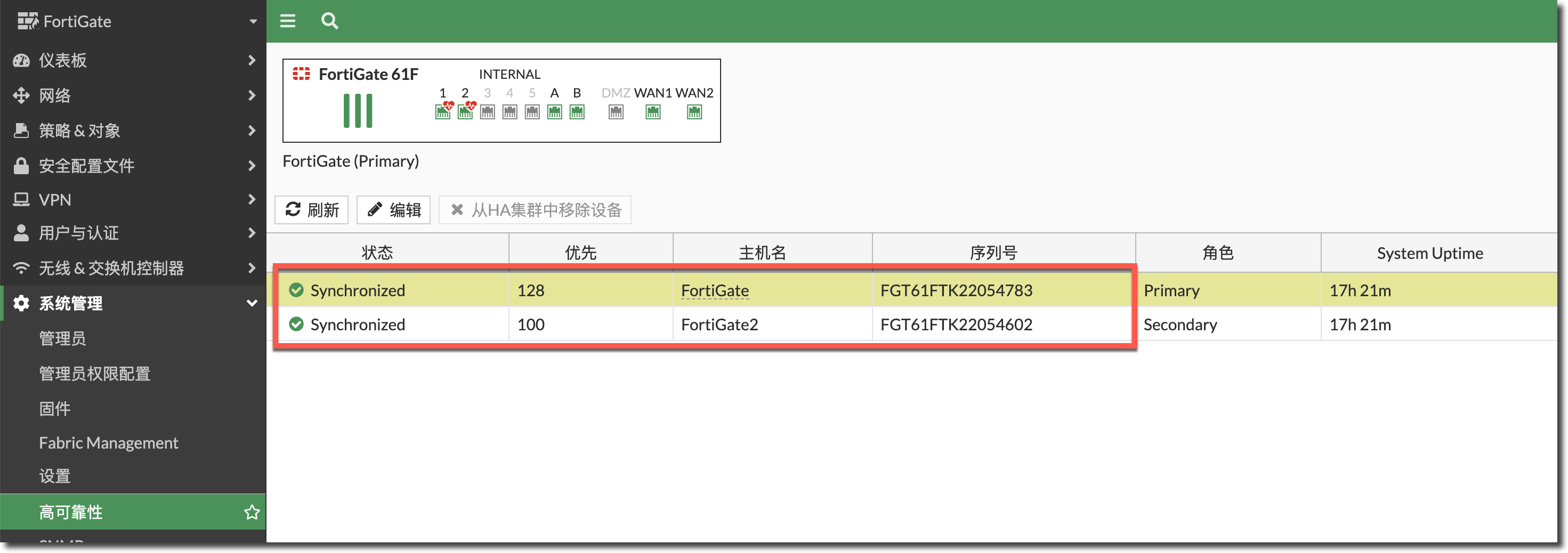

    image-20230307114131465

  3. 配置 wan1 和 wan2 的 IP 地址。

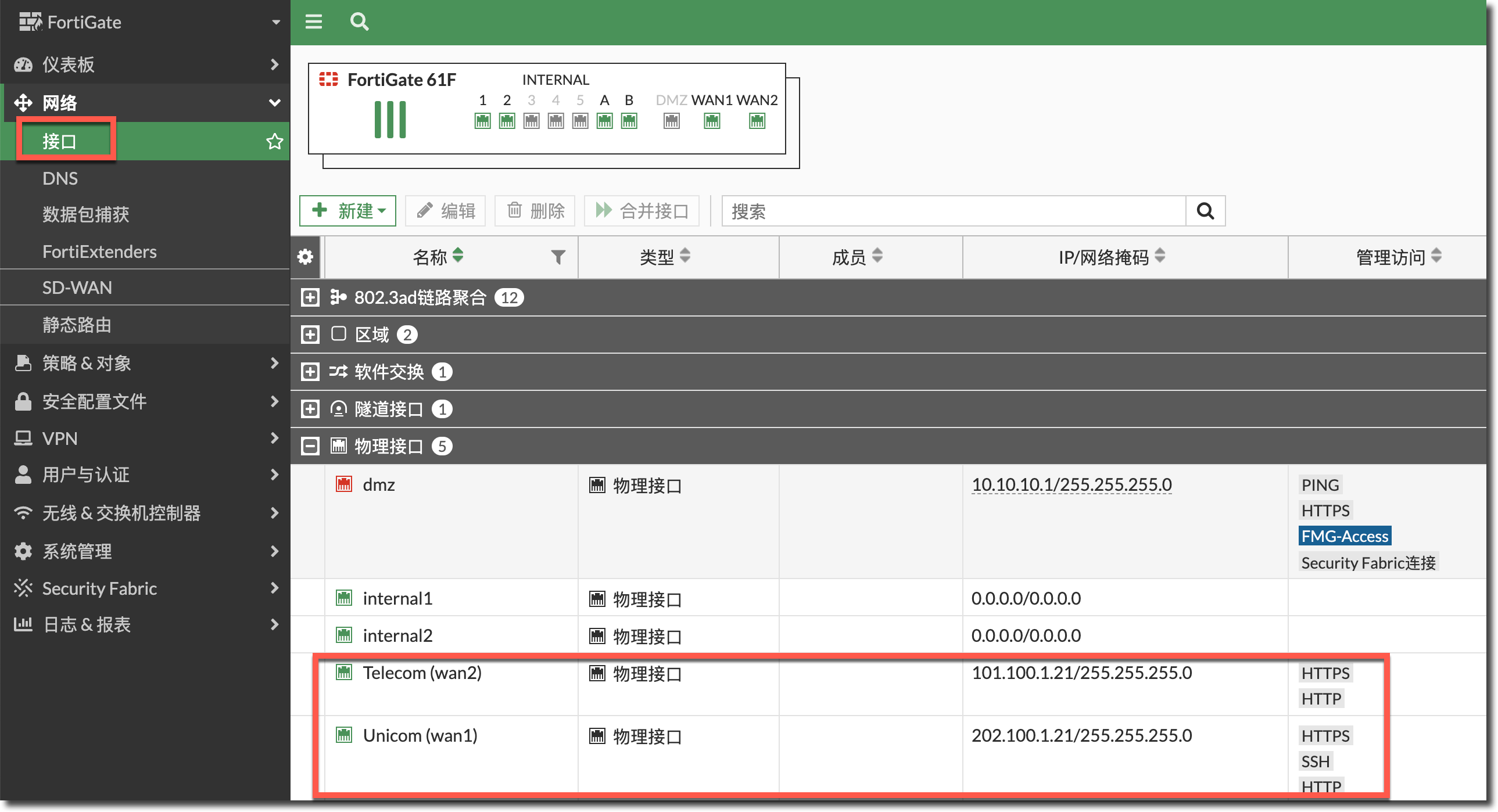

    image-20230307114232678

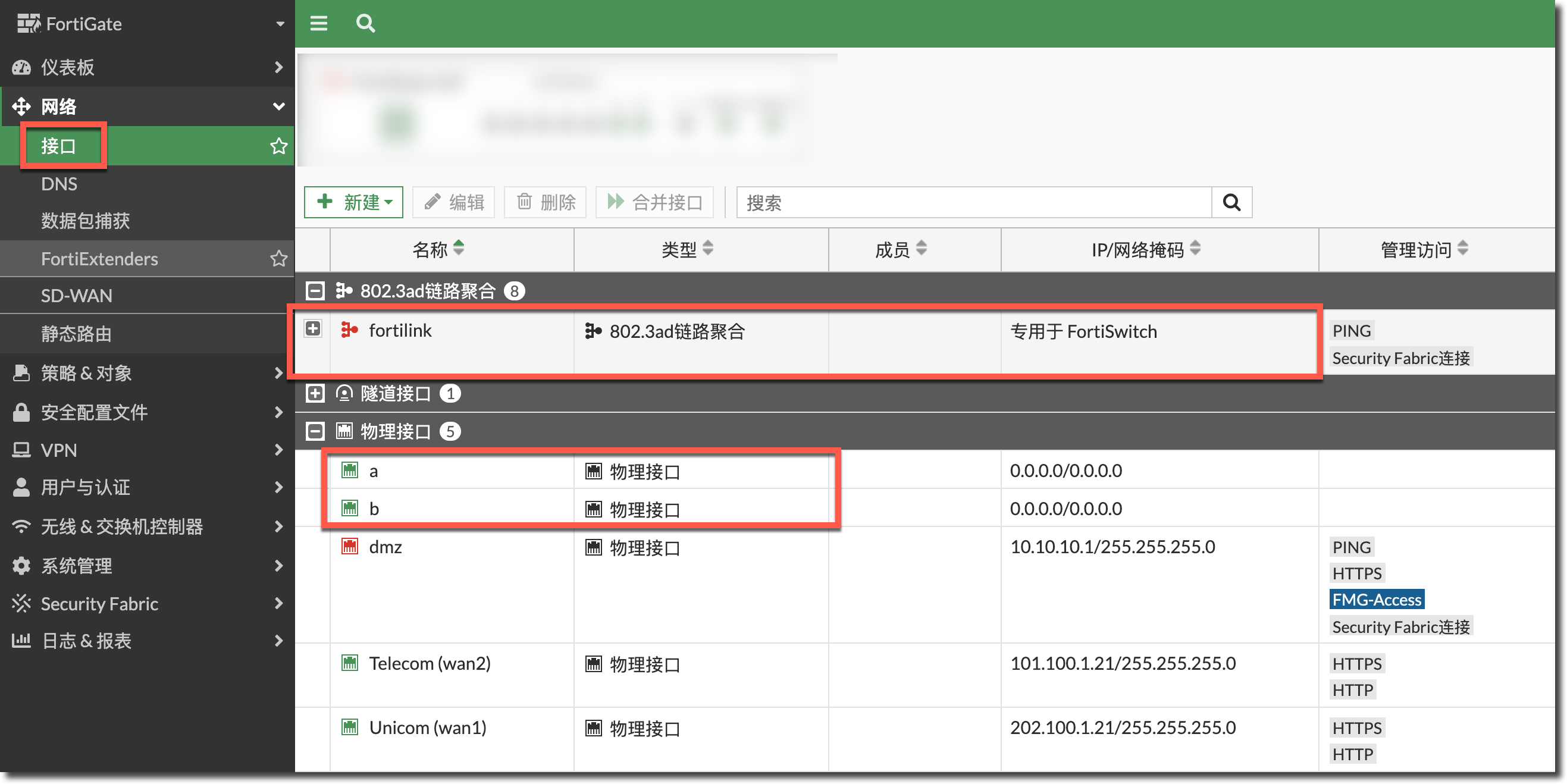

  4. 配置 FortiLink 实现 FortiSwith 上线，我们只需要将用于 FortiLink 的成员接口加入 FortiLink 接口即可。此拓扑中，FortiGate 用于连接 FortiSwitch 的接口为 a 和 b，编辑 FortiLink 接口，将 a 和 b 加入 FortiLink（某些产品型号会默认将两个接口加入 FortiLink），开启自动授权设备，关闭 FortiLink 分离接口，其他配置保持默认，可以看到 FortiLink 为一个聚合接口。

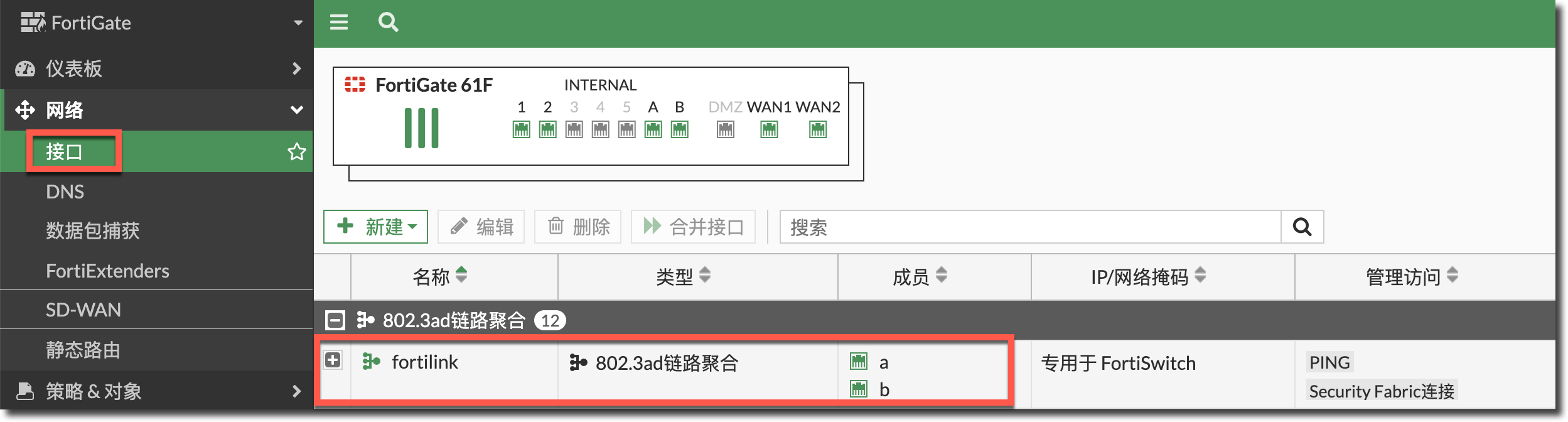

    image-20230307144155059image-20230307114442858

    重要

    FortiLink 分离接口什么时候应该开启？

    分离接口的意是，如果聚合接口的 port1 和 port2 分别连接了一台 SW，在没有使用 MCLAG 的情况下（没开启堆叠功能），则聚合接口的 port1 和 port2 没办法同时 UP（同时开启聚合接口无法正常工作），因此必须开启 FortiLink 分离接口功能，让聚合接口只有一个物理接口（port1）是处于 UP 状态的，另外一个物理接口（port2）处于 DOWN 的备份状态，当 port1 接口状态 DOWN，则 Port2 立即接管 Port1 的工作，让聚合接口的 FortiLink 继续运行，这是一个聚合接口在 FortiLink 管理时候的备份机制。

    image-20230222145251886

    MCLAG 配置前是上述组网，因此刚刚开始的时候需要，保持 enable 状态。聚合接口的 Port1 和 Port2 只会 UP 一个接口，另外一个接口处于 DOWN 的状态。

    重要

    FortiLink split interface 什么时候应该 disable？

    如果 FGT 的聚合接口只接到了一台交换机上，并没有跨交换机聚合（没有 MCLAG，也不需要 FortiLink split interface），因此这种情况应该让聚合接口的两个物理接口 port1 和 port2 同时 UP，两个接口同时工作起来，以便提供更高带宽和备份的作用。

    image-20230222145503645

    配置两台交换机 MCLAG 堆叠之后，就是上述组网，因此交换机堆叠完毕之后，需要修改为 disable，让两个聚合接口都可以同时工作起来，最大的利用聚合接口的带宽和资源。这个配置后续会说明。

    相关 CLI：

    NTP:
config system ntp
    set ntpsync enable
    set server-mode enable
    set interface "fortilink"
end
----------------------------------------------------------------------
DHCP:
config system dhcp server
    edit 2
        set dns-service local
        set ntp-service local
        set default-gateway 10.255.1.1
        set netmask 255.255.255.0
        set interface "fortilink"
        config ip-range
            edit 1
                set start-ip 10.255.1.2
                set end-ip 10.255.1.254
            next
        end
        set vci-match enable
        set vci-string "FortiSwitch" "FortiExtender"
    next
end
----------------------------------------------------------------------
FortiLink:
config system interface
    edit "fortilink"
        set vdom "root"
        set fortilink enable
        set ip 10.255.1.1 255.255.255.0
        set allowaccess ping fabric
        set type aggregate
        set member "a" "b"
        set lldp-reception enable
        set lldp-transmission enable
        set auto-auth-extension-device enable
        set fortilink-split-interface enable
        set switch-controller-nac "fortilink"
        set switch-controller-dynamic "fortilink"
        set swc-first-create 255
    next
end

连接核心交换机

  1. 配置完 FortiGate 之后，这个时候再去接 FortiGate 的 FortiLink 到 FortiSwitch 的线，配置 Core-FSW1 和 Core-FSW2 设备的互联接口 MCLAG 注意，先不要把所有的线都接上去，一台一台的来操作，MCLAG 配置尽量使用 Console 去配置，而不是 GUI，有时候由于在 Fortilink 计算和收敛会导致 GUI 连接不上去，或者先将 CORE - FSW1 下线，先单独配置 CORE - FSW2，然后再将 CORE - FSW2 下线，再单独配置 CORE - FSW1，然后再将二者互联的线接上去，这样是最稳妥的办法，避免 GUI 的 CLI 连不上的情况出现。而接入交换机这个时候是不建议接入的，等 CORE - FSW1 和 CORE - FSW2 的堆叠形成了之后，再将接入层交换机的线。

    重要

    FortiSwitch 如果以前有使用过，建议都恢复一下出厂设置，然后再加入到 FortiLink。

  2. FortiSwitch 各型号默认开启 FortiLink 功能的接口如下：
    FortiSwitch 型号默认开启 FortiLink 的接口
    FS-108D-POEport9–port10
    FS-108E, FS-108E-POE, FS-108E-FPOEport7–port10
    FSR-112D-POEport5–port12
    FS-124D, FS-124D-POEport23–port26
    FSR-124Dport1-port4, port21–port28
    FS-124E, FS-124E-POE, FS-124E-FPOEport21–port28
    FS-148E, FS-148E-POEport21–port52
    FS-224D-POEport21–port24
    FS-224D-FPOEport21–port28
    FS-224E, FS-224E-POEport21–port28
    FS-248D, FS-248D-FPOEport45–port52
    FS-248D-POEport47–port50
    FS-248E-POE, FS-248E-FPOEport45–port52
    FS-424D, FS-424D-POE, FS-424D-FPOEport23–port26
    FS-424E-Fiberport1-port30
    FS-426E-FPOE-MGport23-port30
    FS-448D, FS-448D-POE, FS-448D-FPOEport45–port52
    FS-524D, FS-524D-FPOEport21–port30
    FS-548Dport39–port54
    FS-548D-FPOE, FS-548DNport45–port54
    FS-1024Dport1–port24
    FS-1048D, FS-1048Eport1–port52
    FS-3032D, FS-3032Eport1–port32

  3. 如果 FortiSwitch 无法被 FortiGate 管理，登陆到 FortiSwitch 上进行确认接口是否开启了 FortiLink。

    FortiSwitch # show switch interface port9
config switch interface
    edit "port9
        set auto-discovery-fortilink enable    //接口下又此命令的接口才可以自动加入到FortiLink中
    next
end

  4. 交换机之间如果接多根线，会自动进行聚合，但是 FortiLink 自动聚合会花比较长的时间，建议可以先接单线，等 FortiLink 的拓扑较快的形成结束之后，再增加彼此之间的另外一根线，再进行自动聚合，这样效率会比较高一些。

  5. 接线是很重要的步骤，仔细看拓扑图，做好接口标签，不要接错。

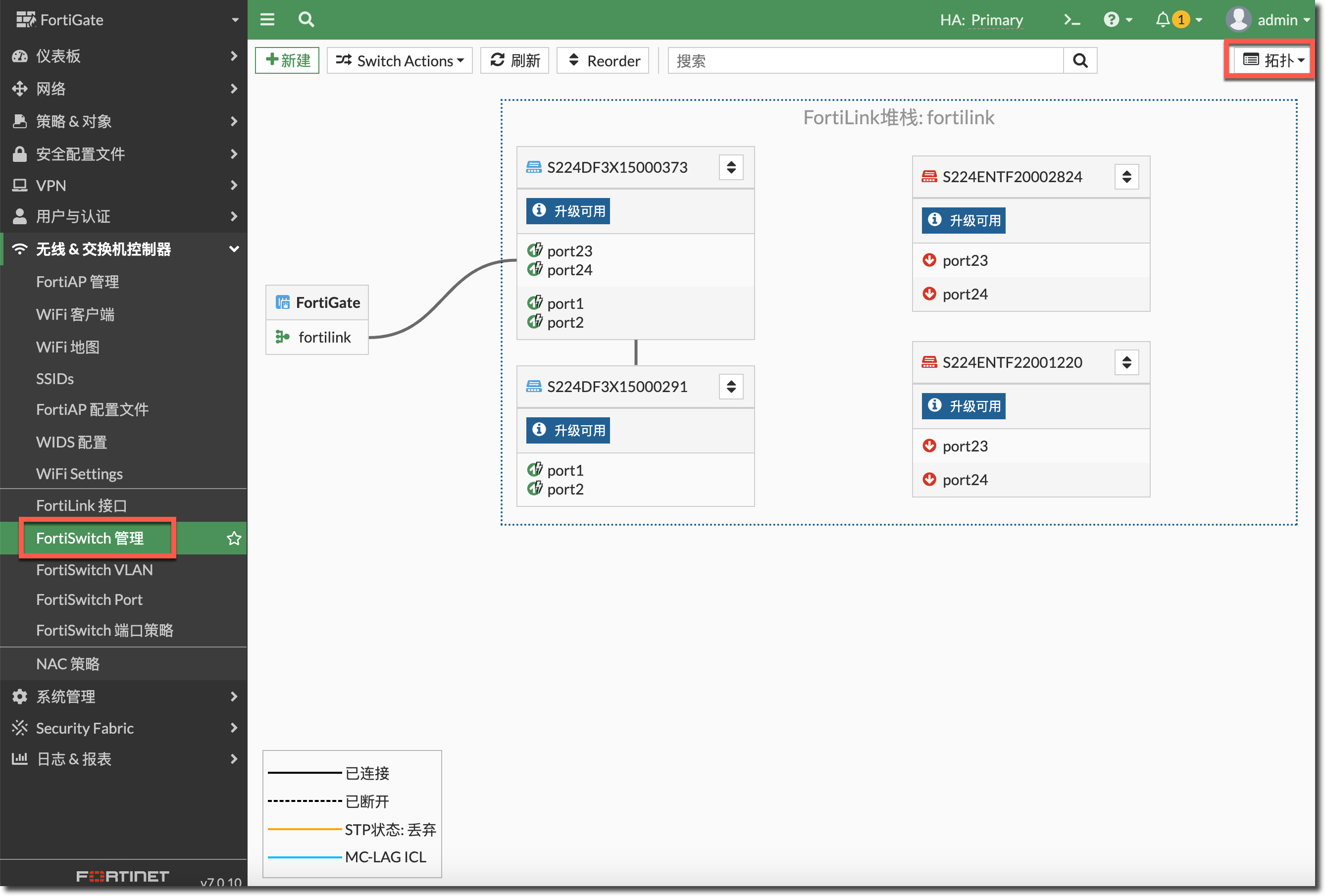

  6. 先接 Core-FSW1 的线，再接 Core-FSW1 和 Core-FSW2 互联的线，先不要接接入层交换机的线，在 FortiGate 上进入无线 & 交换机控制器 → FortiSwitch 管理页面，右上角选择拓扑视图，查看交换机被管理状态。

    image-20230310153725047

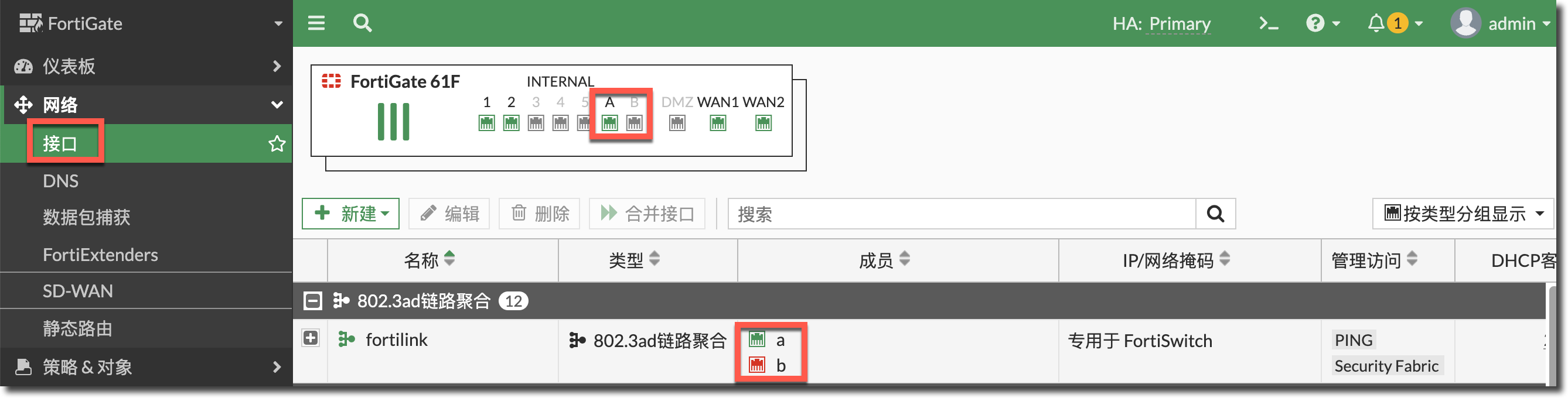

  7. 此时我们看防火墙的 FortiLink 聚合接口，此时应该只有 a 或 b 其中一个物理接口是 UP 的，这是 FortiLink split interface enable 的结果。

    image-20230310154141328

配置 MCLAG

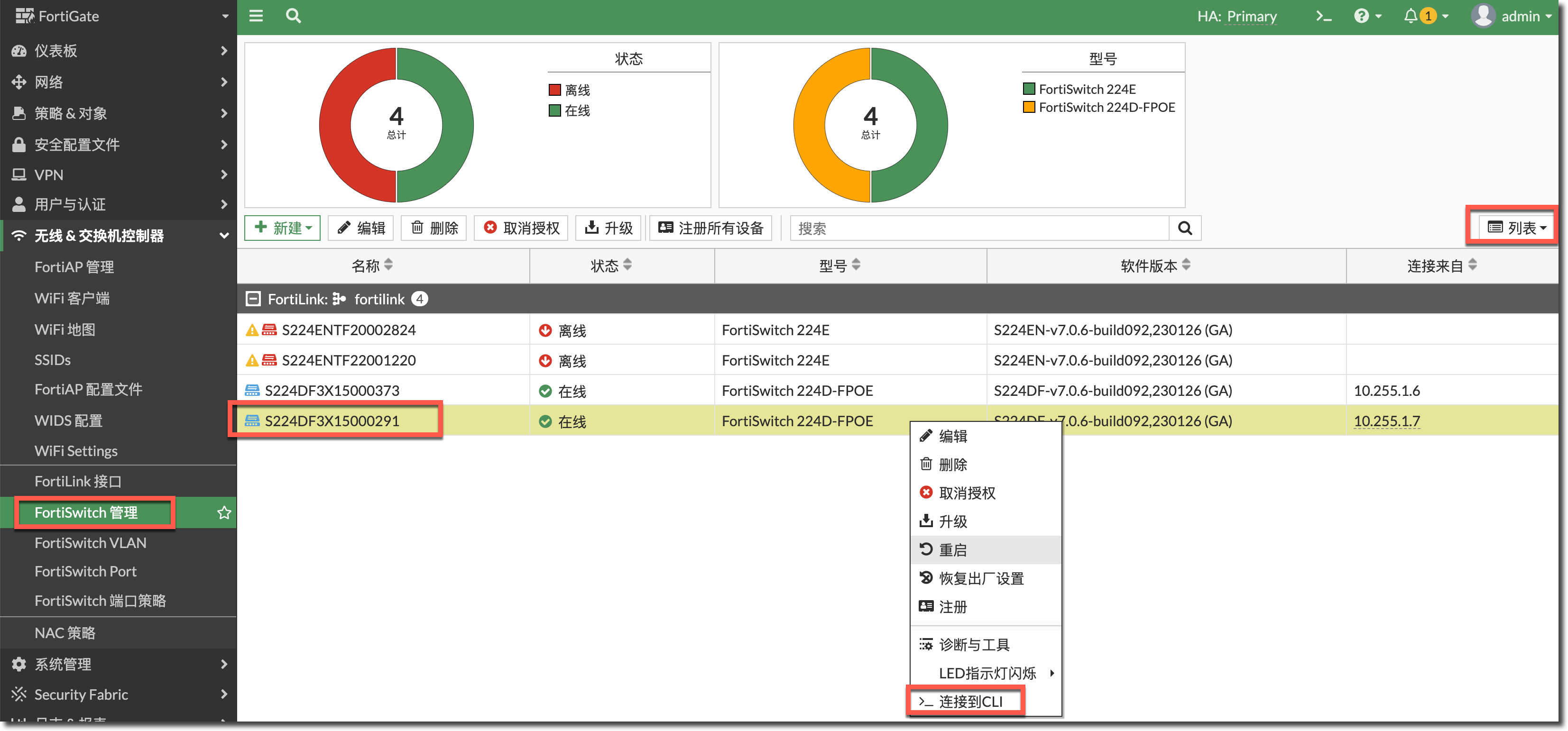

  1. 通过 FortiGate 管理交换机页面右键交换机即可 SSH 到交换机，分别登录到 Core-FSW1 和 Core-FSW2 上。

    image-20230310161046740

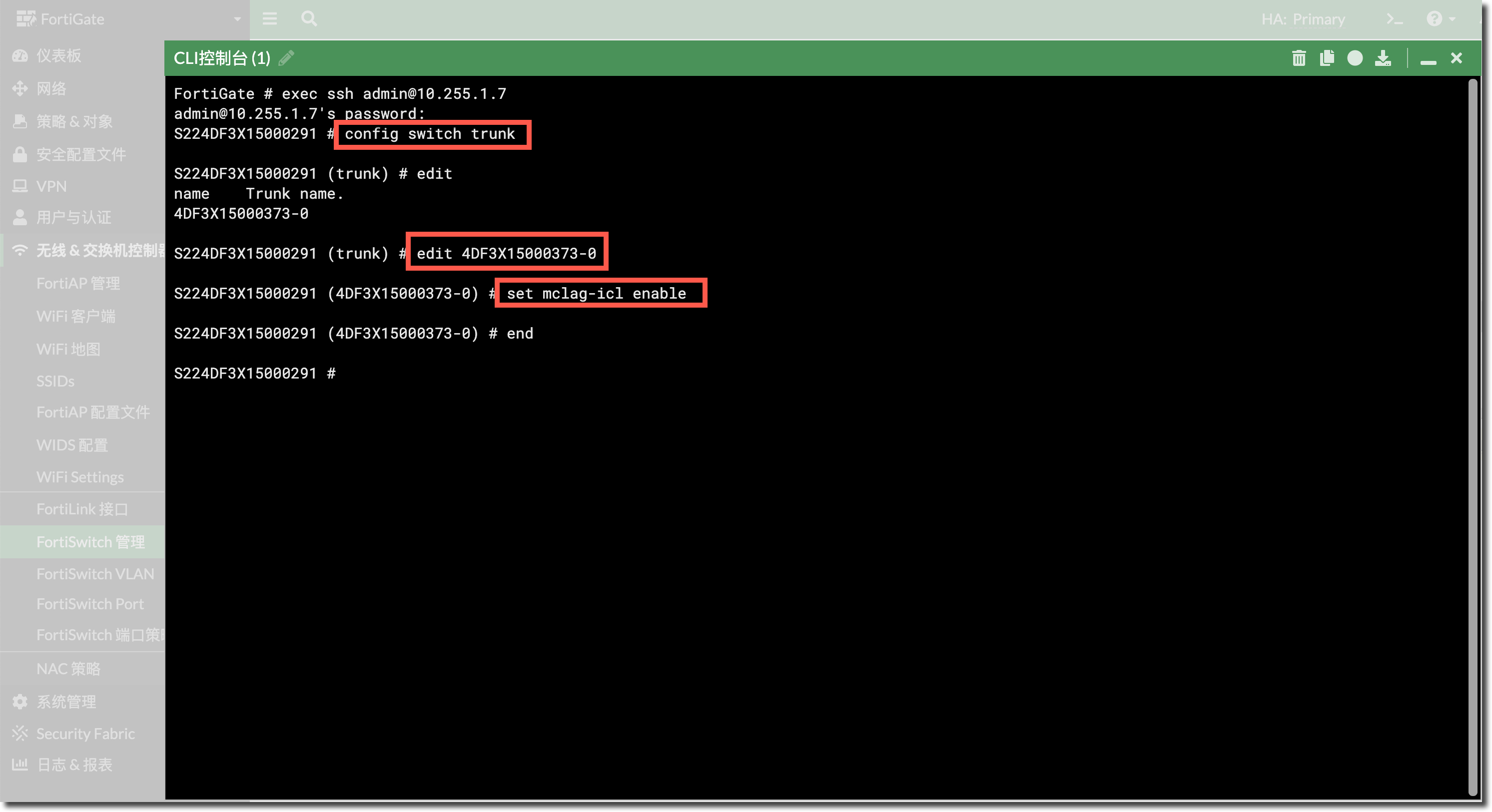

  2. 配置二者的互联聚合接口为“set mclag-icl enable”。

    image-20230310161246958
    config switch trunk
    edit "4DF3X15000373-0"
        set mclag-icl enable
    next
end

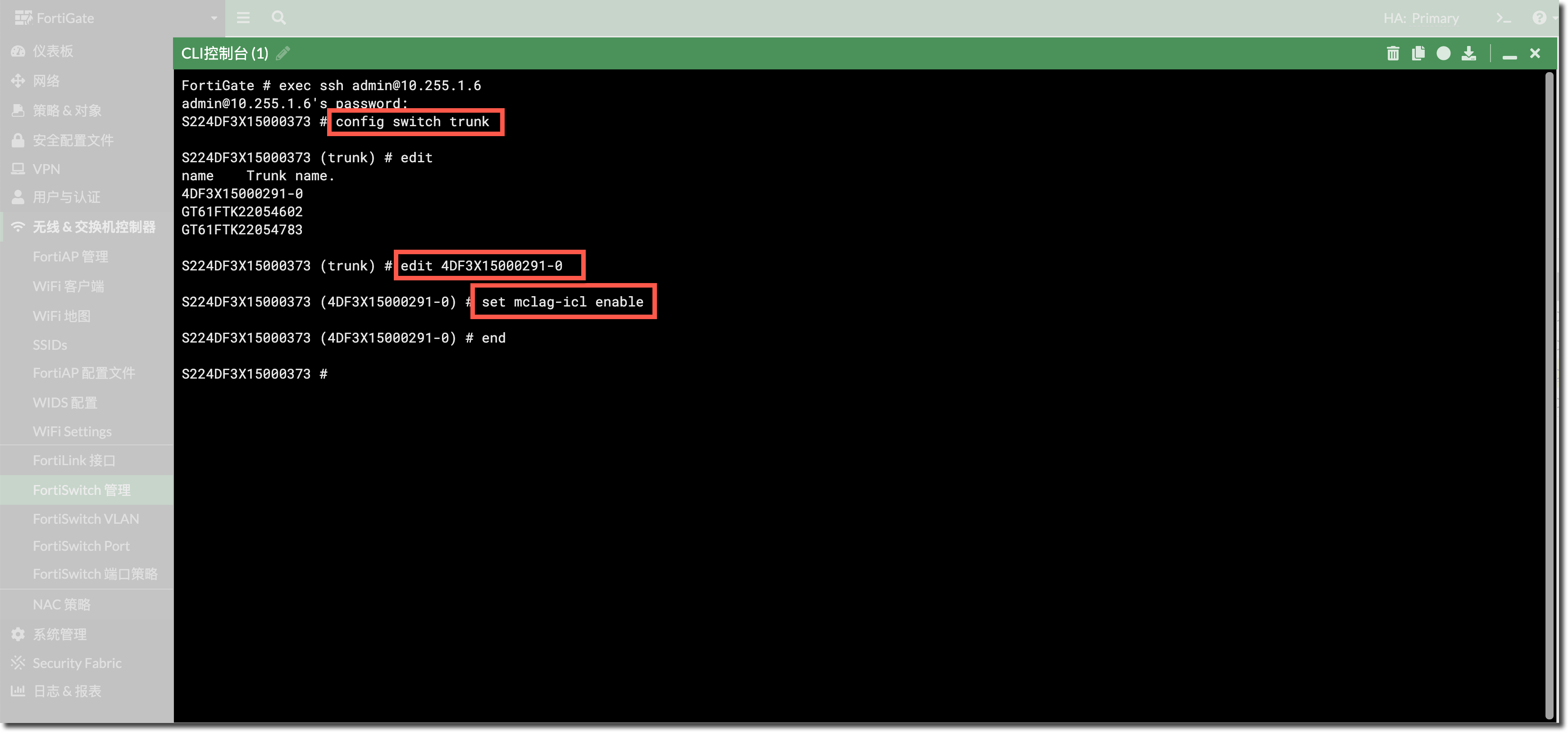

    image-20230310160150394
    config switch trunk
    edit "4DF3X15000291-0"
        set mclag-icl enable
    next
end

  3. 查看配置 MCLAG 后的交换机拓扑，可以看到两台交换机已经变为一个 MC - LAG 组。

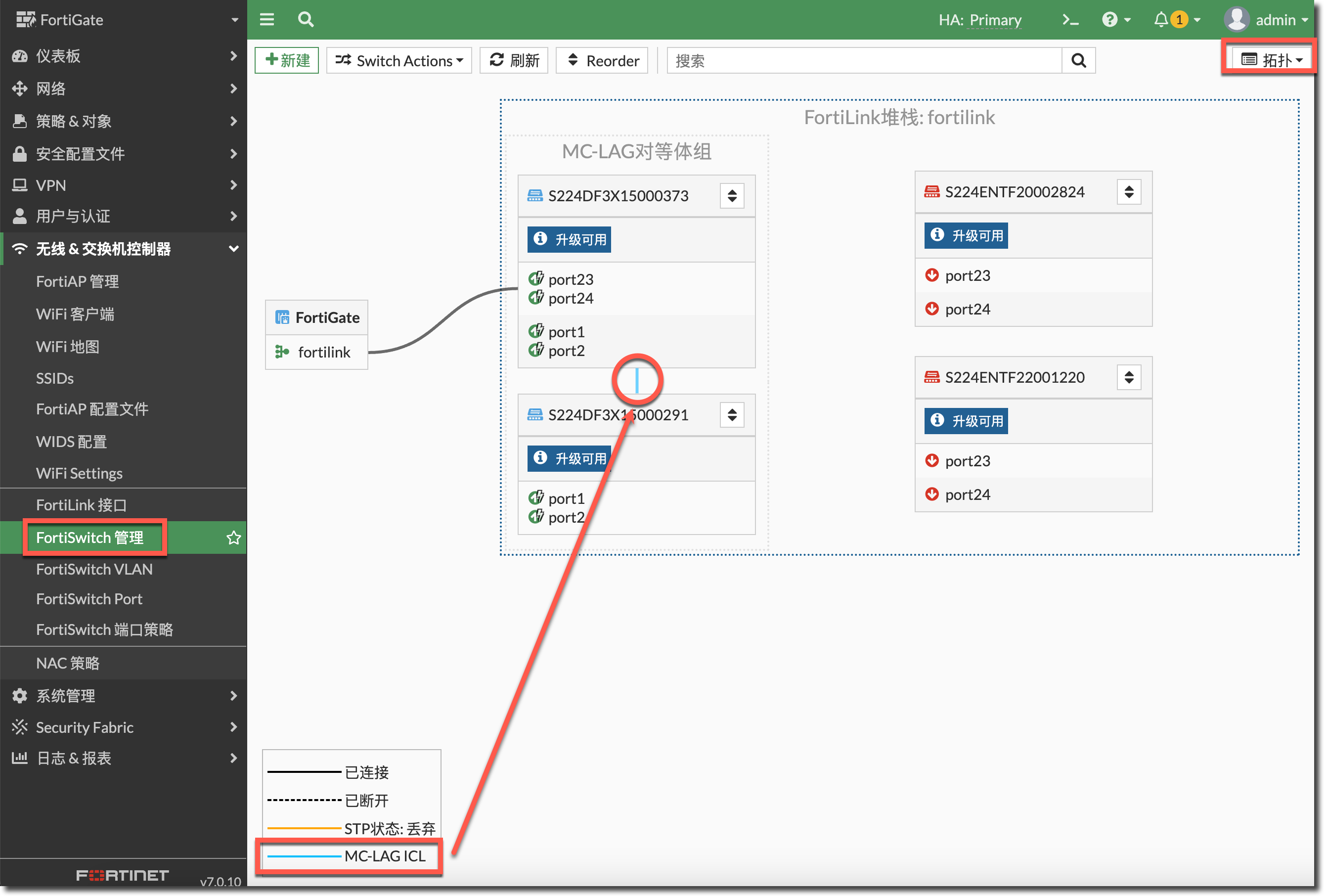

    image-20230310161950103

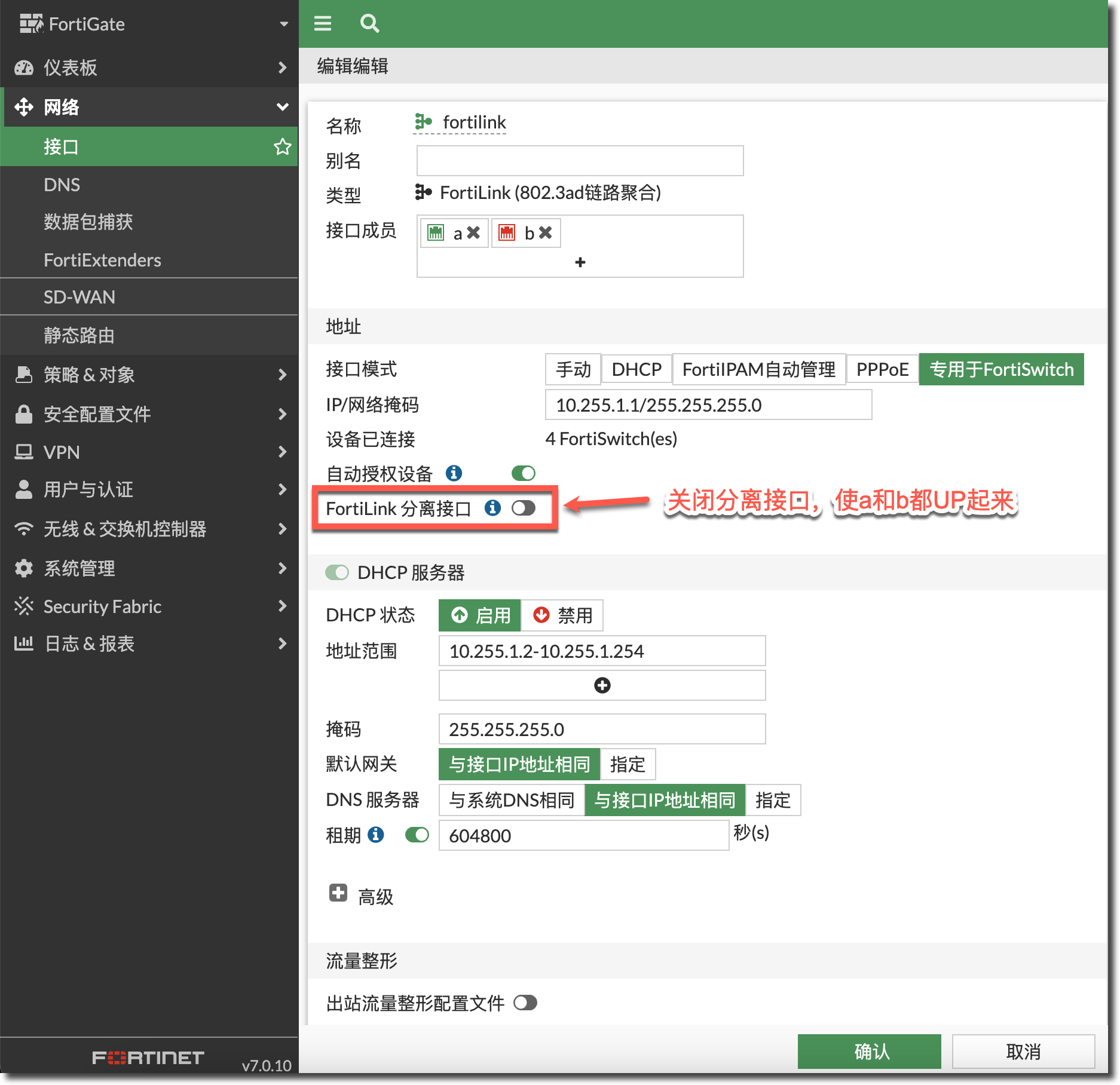

  4. MC - LAG 配置完成后，将 FortiLink 接口下的 split interface 设置为 disable，让聚合接口（a 和 b）全部 UP 起来，充分利用聚合接口的资源，实现 FortiGate 与两台交换机（堆叠 ）的跨交换机聚合。

    image-20230310162401739
    config system interface
    edit "fortilink"
        set fortilink-split-interface disable
    next
end

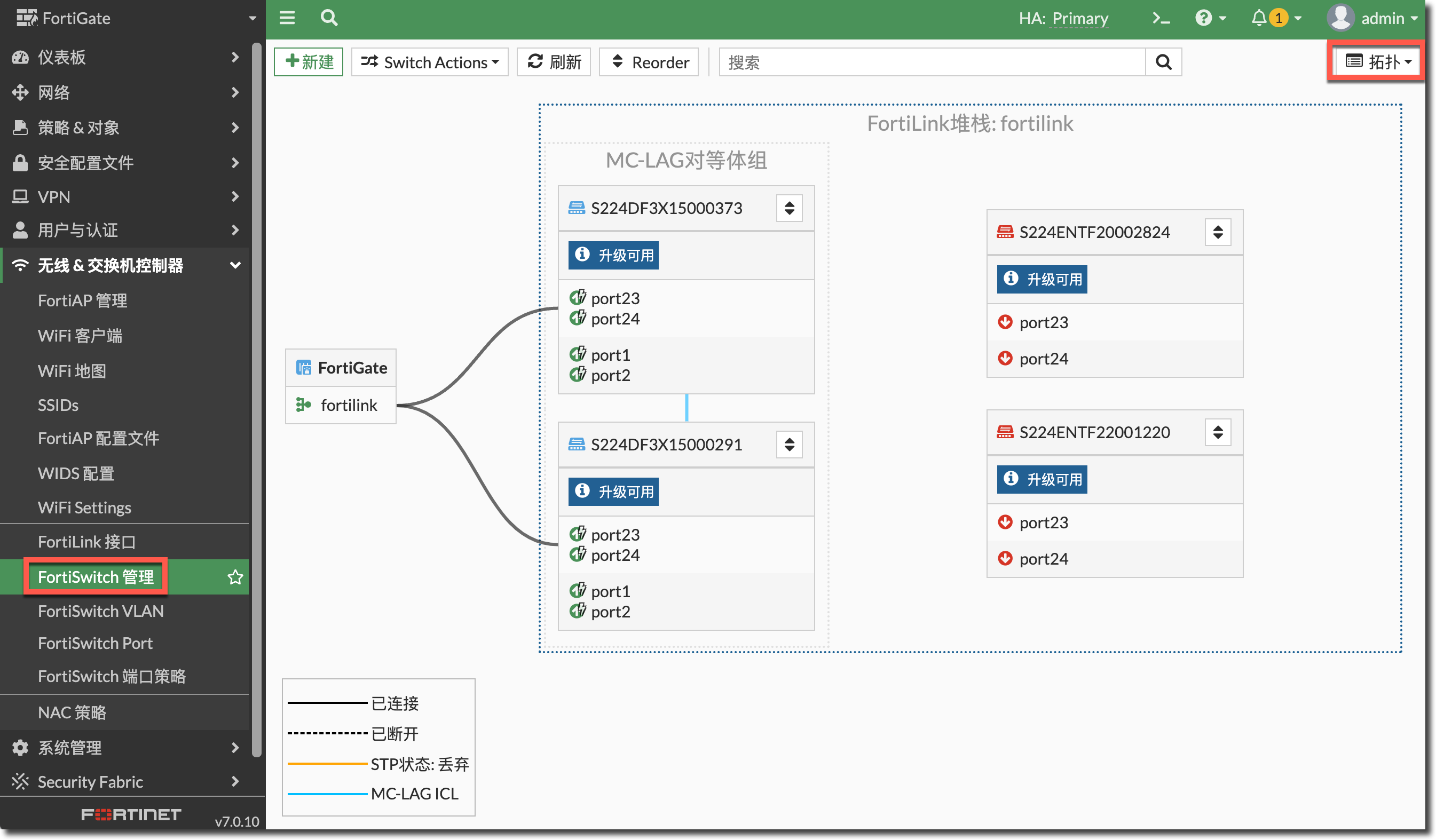

  5. 等待 CORE - FSW2 重新在 FortiGate 上线后，查看 Switch 管理拓扑，FortiLink 的两个成员接口均已 UP。

    image-20230310163353166

  6. 在 FortiGate 的 CLI 下查看 FortiLink 成员状态，可以看到与实际物理连线一致。

    FortiGate # execute switch-controller get-physical-conn standard fortilink

This will display connectivity graph information for FortiLink from FortiGate's perspective
NOTE : If FortiSwitch is not authorized, no connectivity information will be shown
NOTE : If FortiSwitch is in idle state, no connectivity information will be shown
NOTE : If FortiSwitch ISL peer has inconsistent info, no connectivity information will be shown
        FortiLink interface : fortilink
FortiGate(s)
FGT61FTK22054783(a)  <<------------------>>  S224DF3X15000373(port23)
FGT61FTK22054602(a)  <<------------------>>  S224DF3X15000373(port24)
FGT61FTK22054783(b)  <<------------------>>  S224DF3X15000291(port23)
FGT61FTK22054602(b)  <<------------------>>  S224DF3X15000291(port24)

Tier 1
S224DF3X15000373(port23)  <<------------------>>  FGT61FTK22054783(a)
S224DF3X15000373(port24)  <<------------------>>  FGT61FTK22054602(a)
S224DF3X15000291(port23)  <<------------------>>  FGT61FTK22054783(b)
S224DF3X15000291(port24)  <<------------------>>  FGT61FTK22054602(b)

Tier 2+
S224DF3X15000373(port1/4DF3X15000291-0)  <<------------------>>  S224DF3X15000291(port1/4DF3X15000373-0)
S224DF3X15000373(port2/4DF3X15000291-0)  <<------------------>>  S224DF3X15000291(port2/4DF3X15000373-0)

连接接入交换机

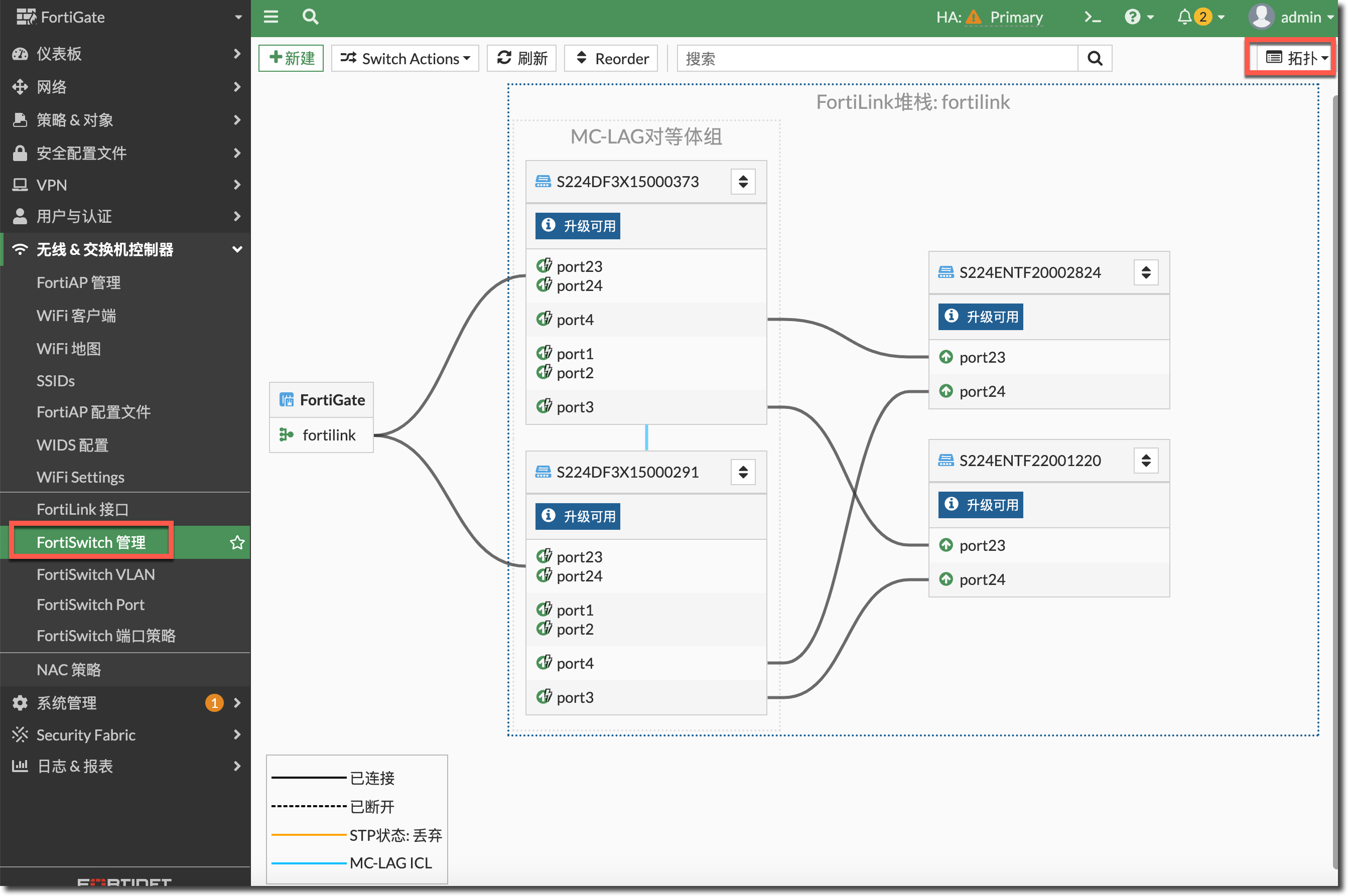

  1. 将接入层两台交换机的连线接入。在 FortiGate 上进入无线 & 交换机控制器 → FortiSwitch 管理页面，查看交换机被管理状态，修改视图为拓扑，可以看到 4 台交换机均已上线。

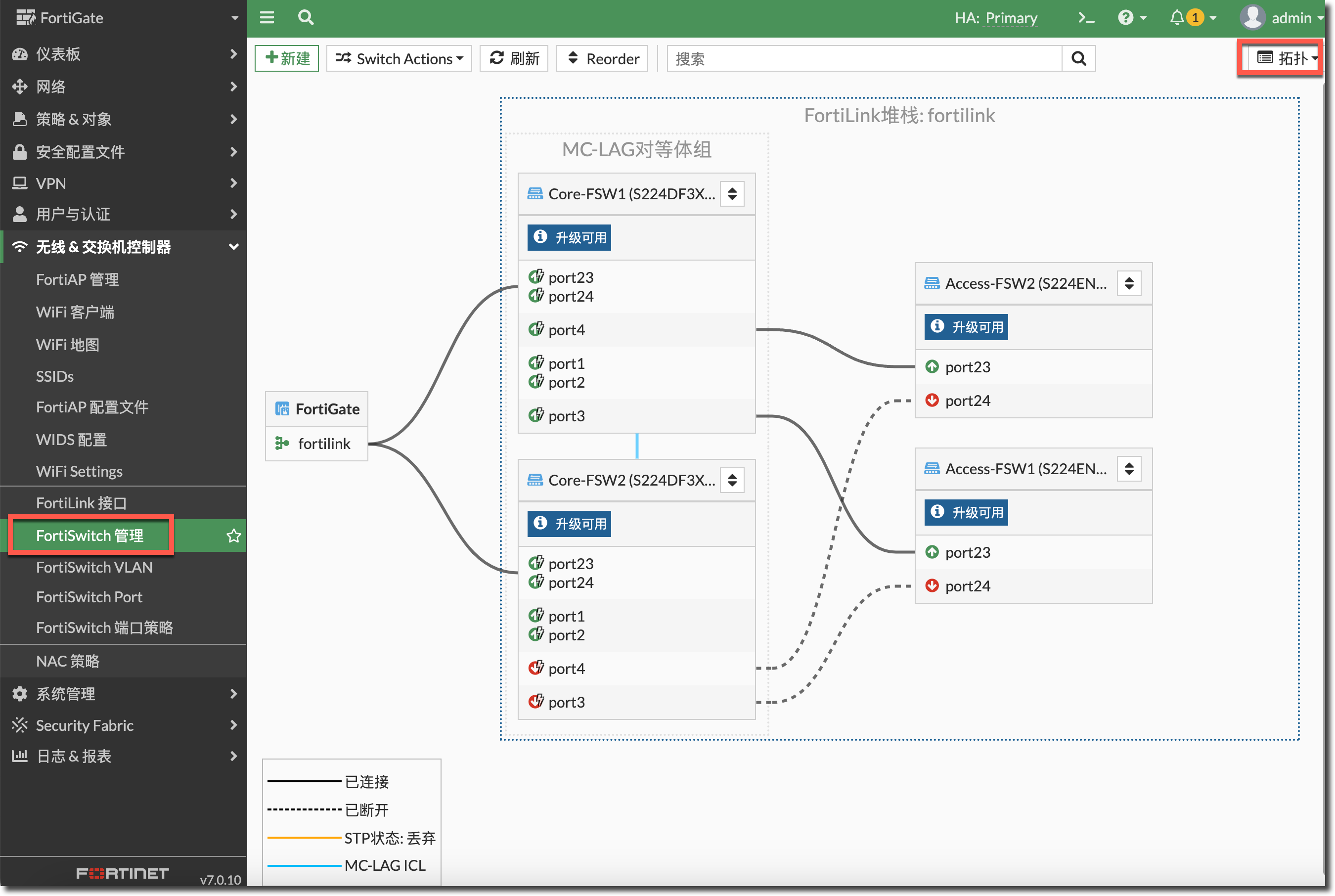

    image-20230310164618490

  2. 接好线之后，FortiSwitch 和 FortiGate 之间会自动在后台进行 FortiLink、CAPWAP、MSTP、聚合接口的协商加入等操作，等 FortiLink 的管理结束之后，在 FortiGate 上会看到一个网站的 FortiSwitch 拓扑图，和我们规划的拓扑图应该是一致的，可以仔细核对接线是否正确。

  3. 交换机加入到 FortiGate 的 FortiLink，会先清除配置再重启，然后从 standalone 的状态进入到“Fortilink remote control”的状态，后续所有的配置都通过 FortiGate 下发即可。

  4. 再次查看 FortiGate 的 FortiLink 成员，可以看到两台接入交换机已上线，且连线与拓扑一致。

    FortiGate # execute switch-controller get-physical-conn standard fortilink

This will display connectivity graph information for FortiLink from FortiGate's
        FortiLink interface : fortilink
FortiGate(s)
FGT61FTK22054783(a)  <<------------------>>  S224DF3X15000373(port23)
FGT61FTK22054602(a)  <<------------------>>  S224DF3X15000373(port24)
FGT61FTK22054783(b)  <<------------------>>  S224DF3X15000291(port23)
FGT61FTK22054602(b)  <<------------------>>  S224DF3X15000291(port24)
Tier 1
S224DF3X15000373(port23)  <<------------------>>  FGT61FTK22054783(a)
S224DF3X15000373(port24)  <<------------------>>  FGT61FTK22054602(a)
S224DF3X15000291(port23)  <<------------------>>  FGT61FTK22054783(b)
S224DF3X15000291(port24)  <<------------------>>  FGT61FTK22054602(b)
Tier 2+
S224ENTF20002824(port23/_FlInK1_MLAG0_)  <<------------------>>  S224DF3X15000373(port4/4ENTF20002824-0)
S224ENTF22001220(port23/_FlInK1_MLAG0_)  <<------------------>>  S224DF3X15000373(port3/4ENTF22001220-0)
S224DF3X15000373(port1/4DF3X15000291-0)  <<------------------>>  S224DF3X15000291(port1/4DF3X15000373-0)
S224DF3X15000373(port2/4DF3X15000291-0)  <<------------------>>  S224DF3X15000291(port2/4DF3X15000373-0)

  5. 编辑交换机，可以修改交换机名字以及升级版本，如果交换机很多的话，规划好的命名可以有效的迅速找到交换机的位置。

    image-20230223170155791image-20230310164920727

  6. FortiSwitch 之间接多根线进行 FortiLink 互联，会默认自动聚合。其实接一根网线也是聚合的，只是聚合组里面只有一个接口而已，因此多根网线直连，这些直连的线都会自动加入到一个聚合接口里面（建议 MC - LAG 环境尽量使用两条或以上的连线）。

    FortiGate # exec ssh admin@10.255.1.6
admin@10.255.1.6's password:

Core-FSW1 # show switch trunk

config switch trunk
    edit "GT61FTK22054602"
        set mode lacp-active
        set auto-isl 1
        set fortilink 1
        set mclag enable
        set members "port24"
    next
    edit "GT61FTK22054783"
        set mode lacp-active
        set auto-isl 1
        set fortilink 1
        set mclag enable
        set members "port23"
    next
    edit "4DF3X15000291-0"
        set mode lacp-active
        set auto-isl 1
        set mclag-icl enable
        set members "port1" "port2"
    next
    edit "4ENTF20002824-0"
        set mode lacp-active
        set auto-isl 1
        set mclag enable
        set members "port4"
    next
    edit "4ENTF22001220-0"
        set mode lacp-active
        set auto-isl 1
        set mclag enable
        set members "port3"
    next
end

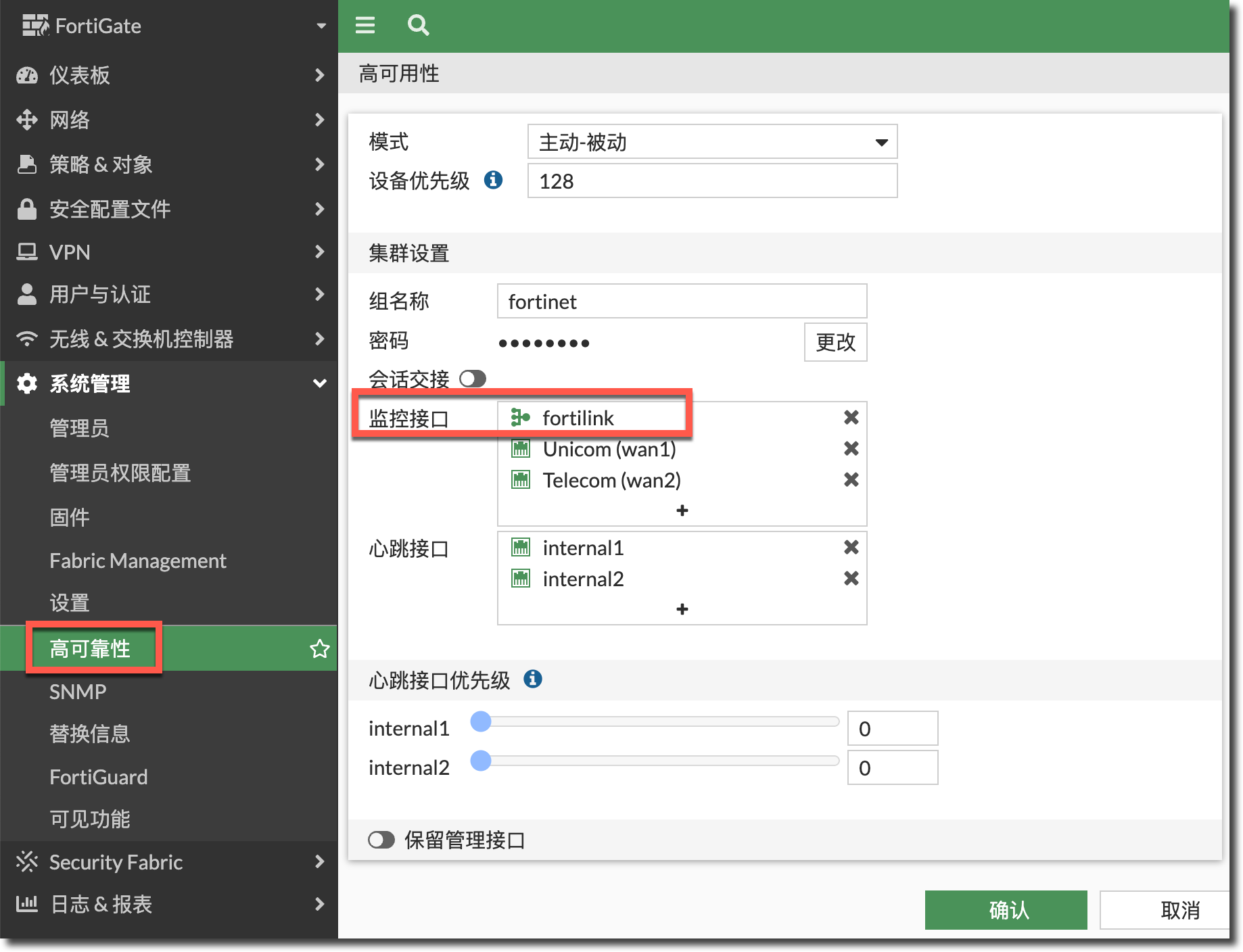

  7. 最后不要忘记，在 FortiLink 的聚合接口和 FortiLink 管理配置完毕，记得把这个 FortiLink 聚合接口加入到 HA 的监控接口列表中，这样当主核心交换机挂了（比如断电）之后，业务才可以平稳切换到备防火墙上。

    image-20230307161011297

创建 VLAN

  1. FortiGate 通过 FortiLink + Capwap 协议统一的接管 FortiSwitch 和 FortiAP，为有线和无线统一进行管理和业务处理。

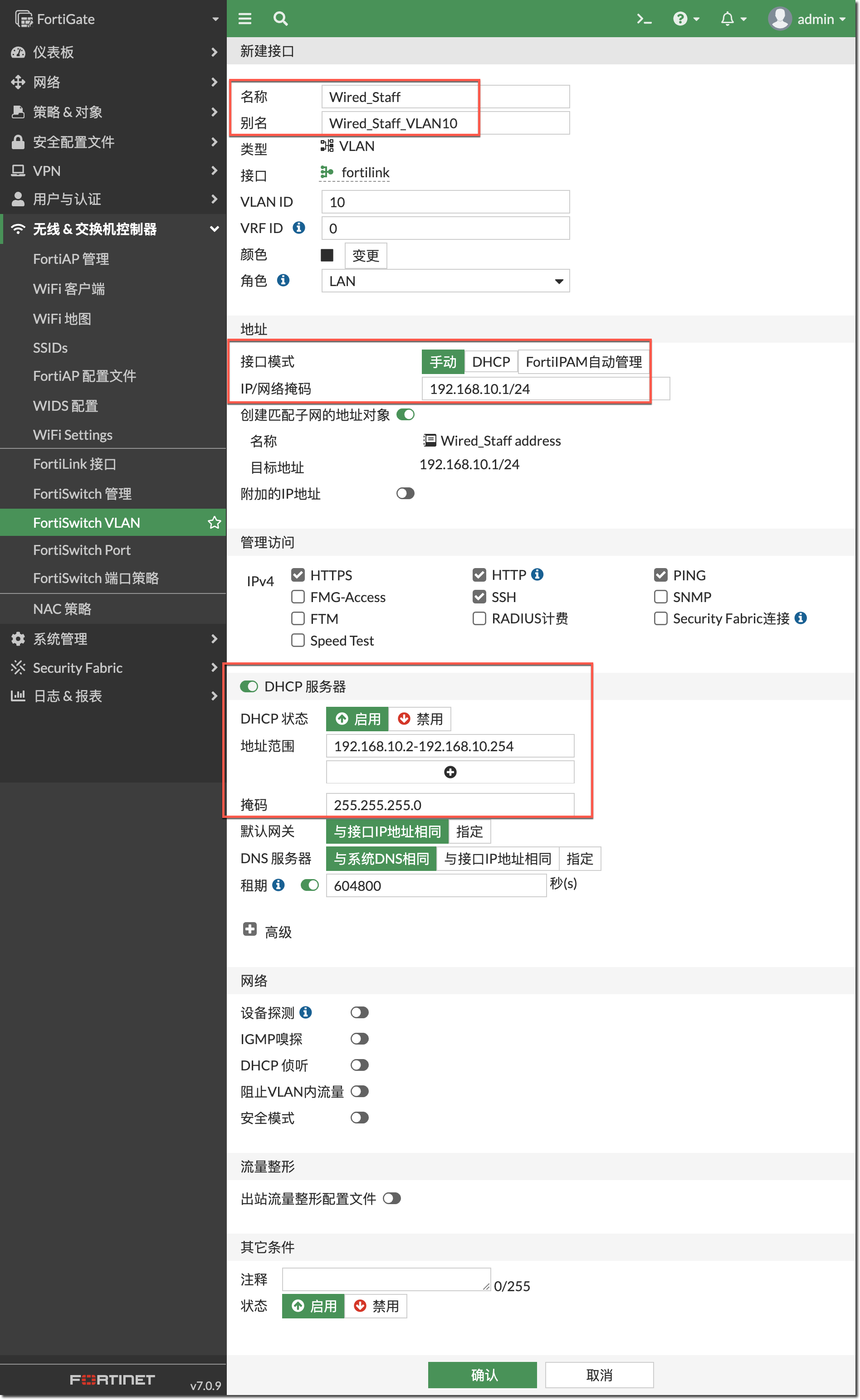

  2. 进入 FortiGate 的无线 & 交换机控制器 → FortiSwitch VLAN 页面，新建有线网络 VLAN 10、员工无线网络 VLAN 20、访客无线网络 VLAN 30、管理 FortiAP VLAN 99。注意管理 FortiAP 的 VLAN 接口要开启 Security Fabric，包含 CAPWAP。

    image-20230222160911132image-20230222161216297image-20230222163229617image-20230222163201839image-20230222162904597

  3. VLAN 创建完成。

    image-20230222163116635

分配 VLAN

image-20230310172944009

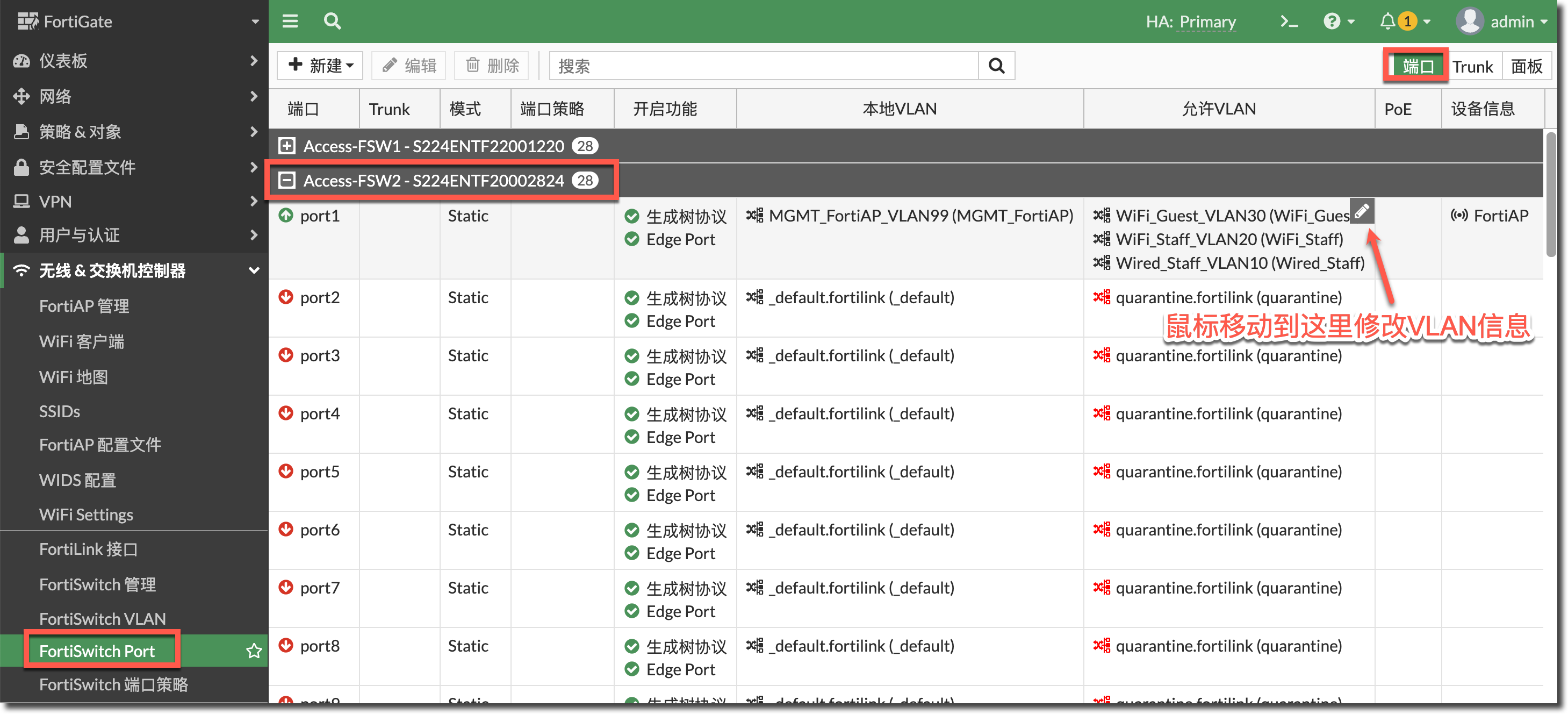

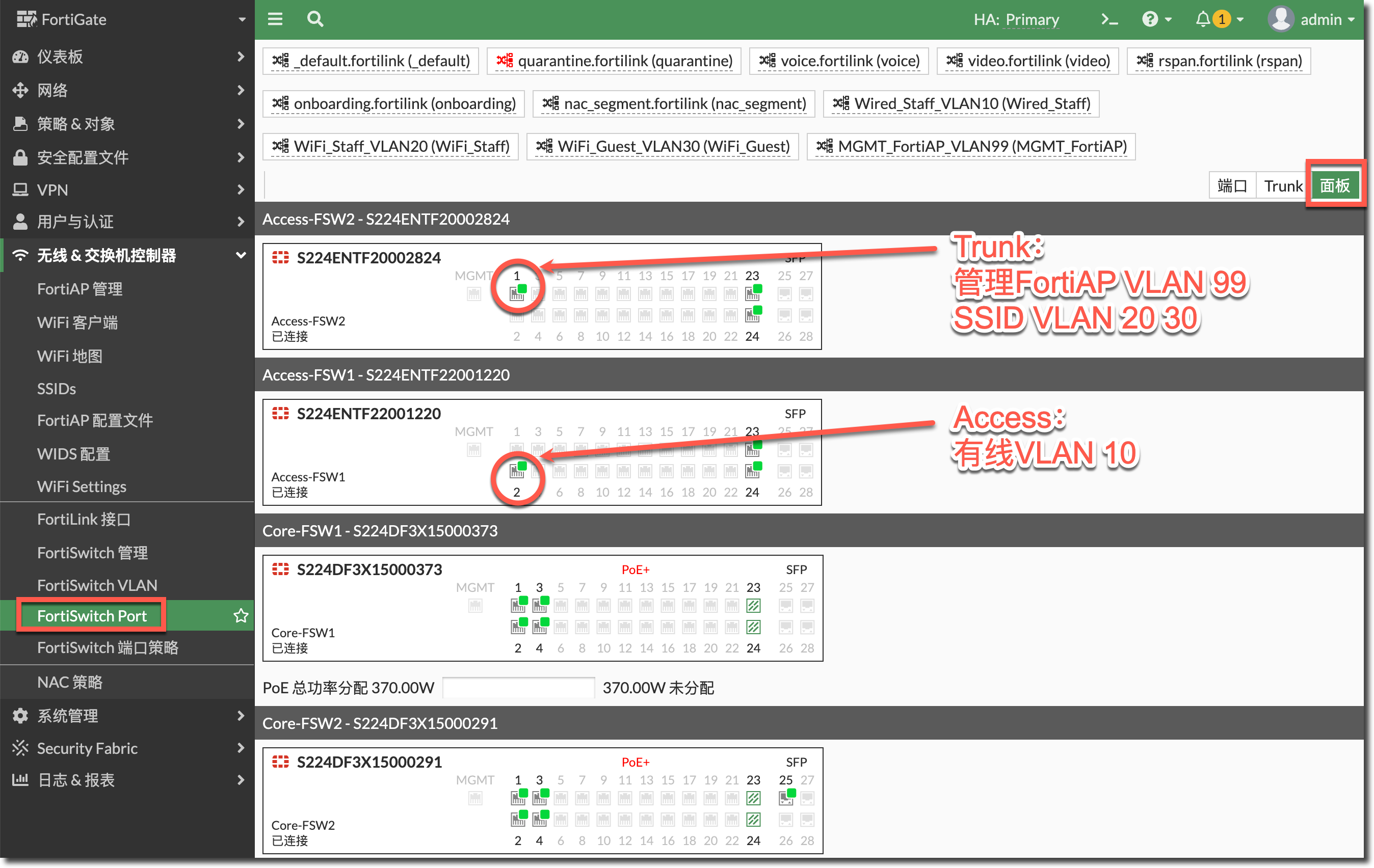

  1. Access-FSW2 交换机的 port1 接 FortiAP，配置为 Trunk 模式，允许 VLAN20 和 VLAN30，VLAN20 用于 WIFI - STAFF 的 SSID 用户，VLAN30 用于 WIFI - GUEST 的 SSID 用户。另外本地 VLAN 设置为 VLAN 99，用于 FortiAP 的管理（FortiAP 的管理相当于使用不打 vlan-tag 的 VLAN 99，本地 VLAN 默认是 VLAN 1，因此只需要将本地 VLAN 设置为 VLAN 99 即可）。

    image-20230310173422903

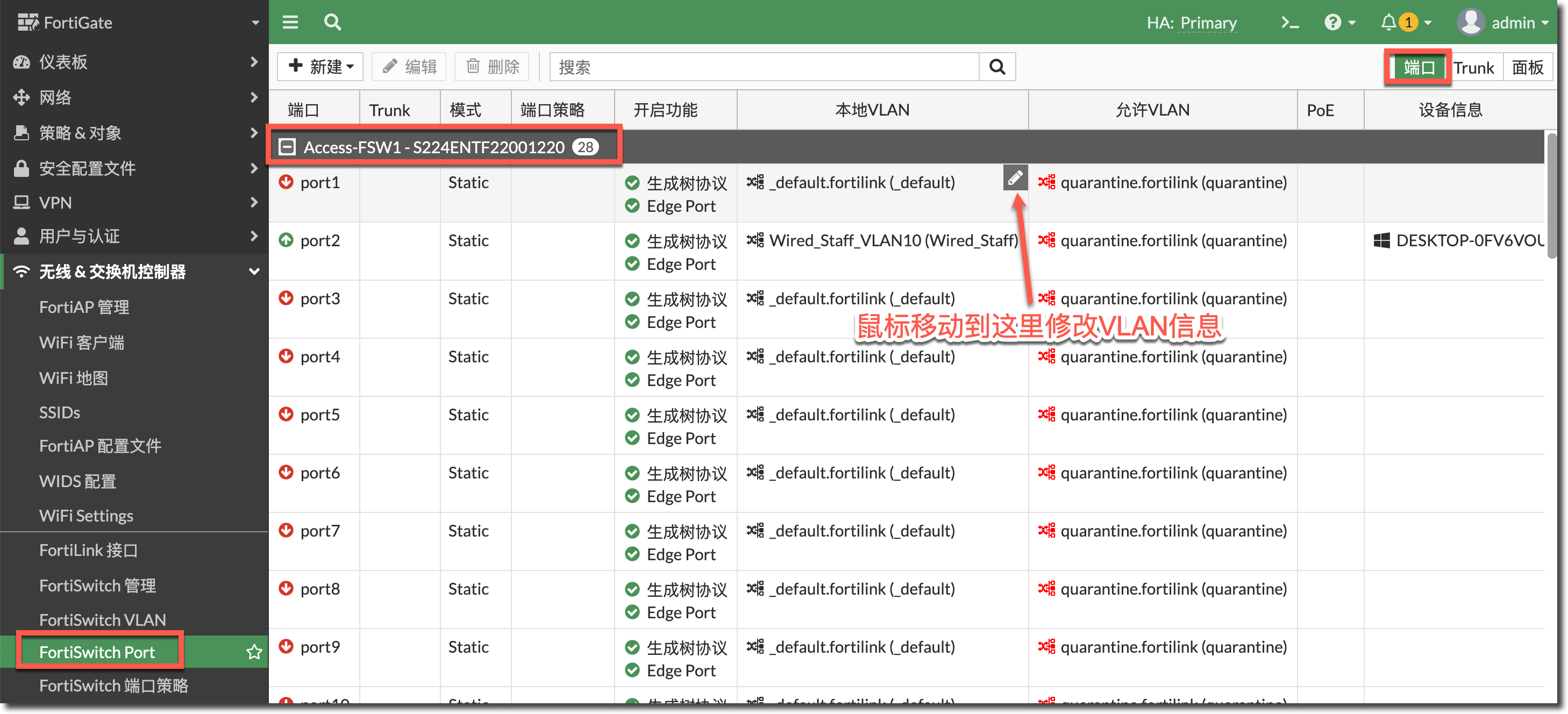

  2. Access-FSW1 交换机的 Port2 接具体的物理 PC，因此只需要将 Port2 设置为 access 口，分配 VLAN 10 即可，用 FortiSwitch 的概念来说就是将本地 VLAN 设置为 VLAN 10，本地 VLAN 不打 vlan-tag，相当于就是设置接口为 access vlan 10。

    image-20230310173410265

无线配置

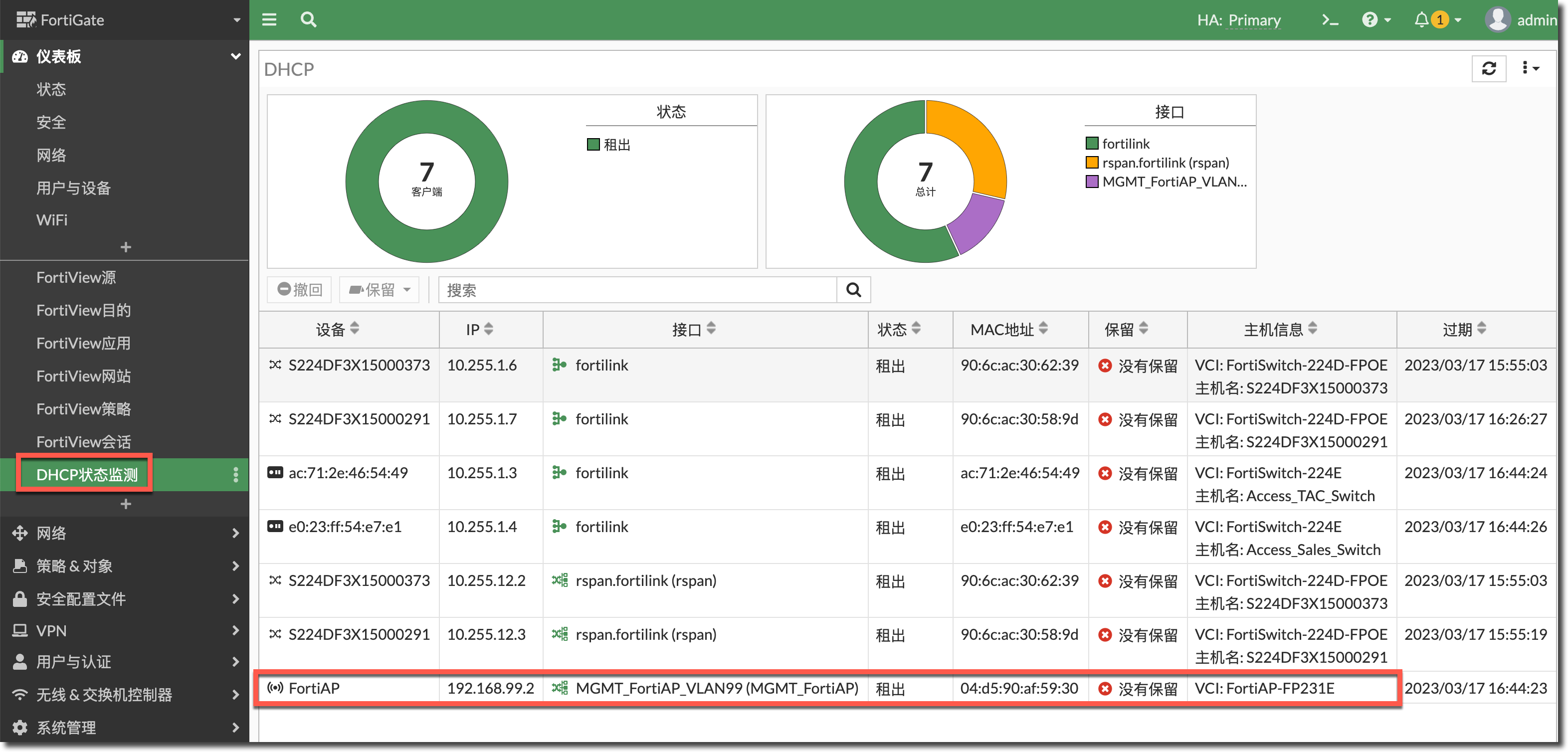

  1. FortiAP 连接后，会通过 VLAN 99 的 DHCP 获取到 192.168.99.0/24 网段的 IP 地址。

    image-20230310173537266

  2. 在之前的配置中，VLAN 99 的接口开启了 CAPWAP 协议（包含在 Security Fabric 中），激活了 FortiGate 的无线管理功能，这时候 FortiAP 会自动找到 FGT 进行注册。因此在 FortiAP 管理的地方可以看到这个 FortiAP 的信息（如果没有看到检查配置，并将 FortiAP 恢复出厂，让 FortiAP 重新获取 IP 地址并发起注册）。

    image-20230307194955541

  3. 右键点击上图中等待认证的 FortiAP，点击授权按钮，等待几分钟，FortiAP 成功上线。

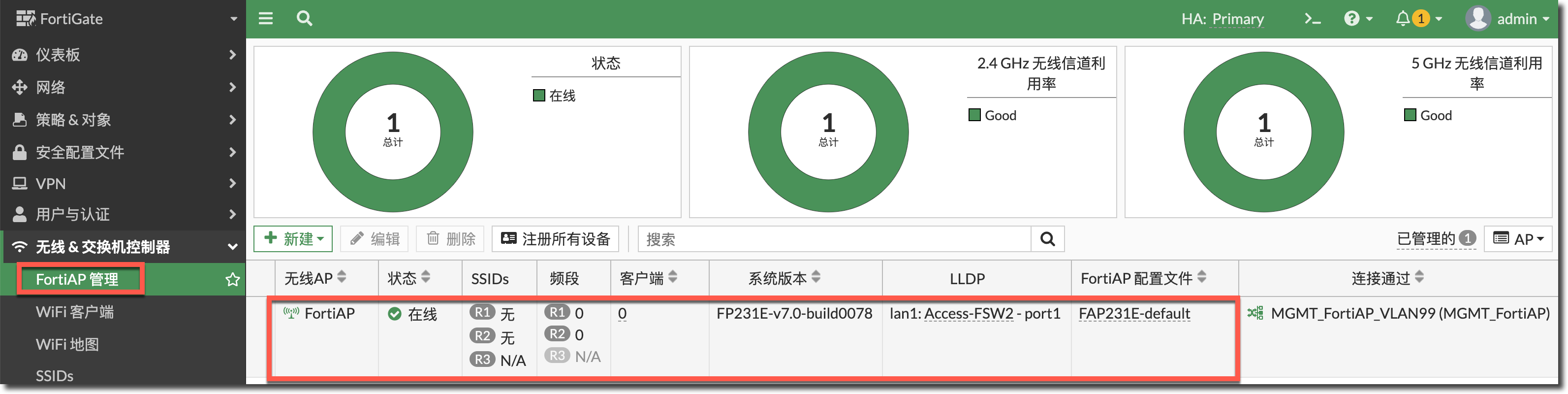

    image-20230310173637447

  4. 编辑 FortiAP 设置，配置 FortiAP 的名称，或进行升级操作。

    image-20230224110458971

  5. 进入无线 & 交换机控制器 → SSIDs 页面，点击新建按钮。

    image-20230222174004844

  6. 新建 SSID：Fortinet_WiFi_Staff VLAN 20 用于员工 WIFI 使用，Fortinet_WiFi_Guest VLAN 30 用于访客 WiFi 使用。

    image-20230222173838875image-20230222174417450image-20230222174504978

  7. 将 SSID 关联到 FortiAP 上，然后让 FortiAP 发布无线 SSID 信号，这样用户就可以通过 SSID 连接到无线了。进入 FortiAP 配置文件页面，编辑 FortiAP 关联的配置文件。

    image-20230224110902397

  8. 桥模式的 SSID 需要在 FortiAP 配置文件里面手工指定一下，另外下图标示出的配置为推荐配置。

    image-20230224111946635image-20230224143415061

  9. FortiAP 会自动关联到这个 FortiAP 配置文件里面的内容，发起 SSID 的信号。

    image-20230222175609363

SD-WAN 配置

  1. 将 wan1 和 wan2 加入 SD-WAN 接口，并配置各自的网关。

    image-20230224143607191

  2. 添加 SD-WAN 的默认路由。

    image-20230222180122451

  3. 配置 SD-WAN 的 SLA，以便 wan1 和 wan2 相互备份和切换。

    image-20230222180302638image-20230307194931575

  4. SD-WAN 规则可根据需求配置，这里保持默认的按照源 IP 负载均衡。

    image-20230222180530180

安全策略配置

  1. 需求与规划：

    • 员工的有线与无线都需要访问互联网
    • 访客的无线仅仅可以访问互联网
    • 员工的有线和无线需要互访

  2. 建议将防火墙的接口划分区域，以区域的方式配置策略，有时候可以做到简化配置的目的，甚至未来替换设备的时候，策略的备份和还原也会更加简单一些。规划区域两个区域：

    • 员工网络区域：包括员工的有线 VLAN 10 和员工的无线 VLAN 20 （）
    • 访问网络区域：包括访问的无线 VLAN 30

  3. 进入网络 → 接口页面，新建所属区域。

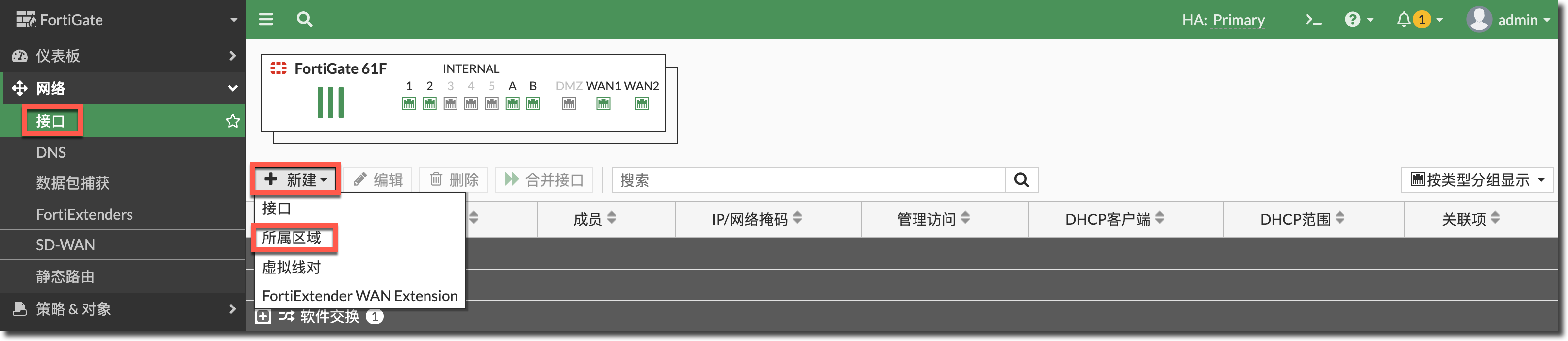

    image-20230310173831457

  4. 分别创建 Staff_Zone（包含 VLAN 10 和 VLAN20）和 Guest_Zone（包含 VLAN30）。

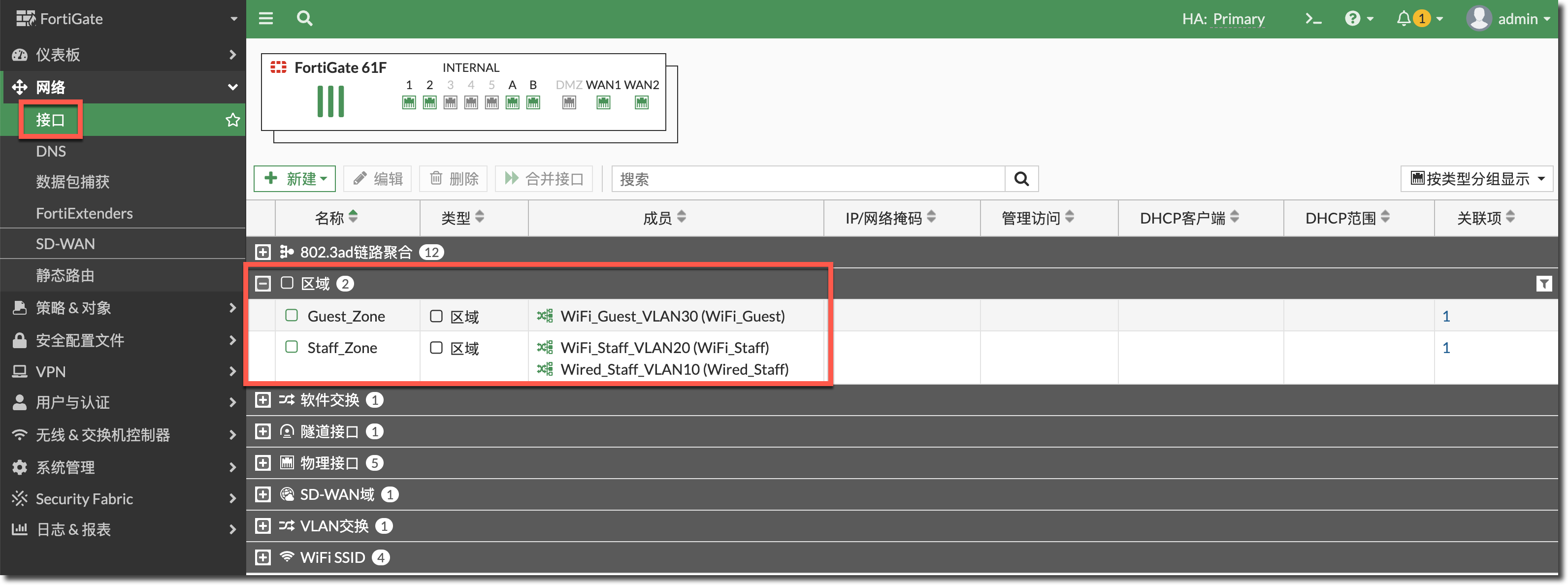

    image-20230222181150018image-20230222181356194image-20230310173859893

  5. 如此只需要配置两条策略，就可以实现我们规划的需求，新建 Staff-Zone 到 SD-WAN 与 Guest-Zone 到 SD-WAN 的安全策略。

    image-20230222181810110

结果验证

客户端访问

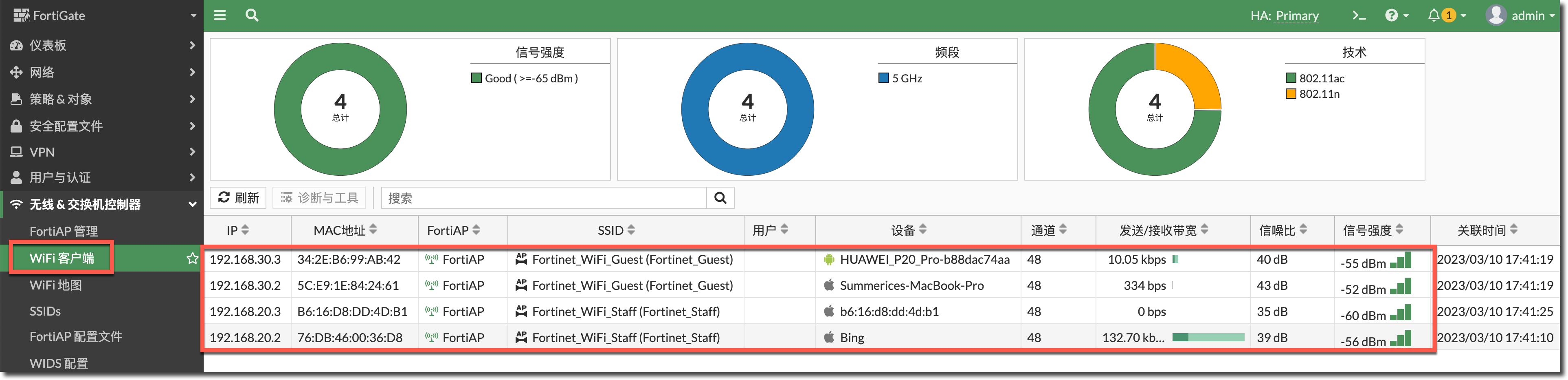

  1. 进入无线 & 交换机控制器 → WiFi 客户端，查看在线的无线客户端。可以看到 WiFi_Staff 和 WiFi_Guest 各有一个终端在线。

    image-20230310174611043

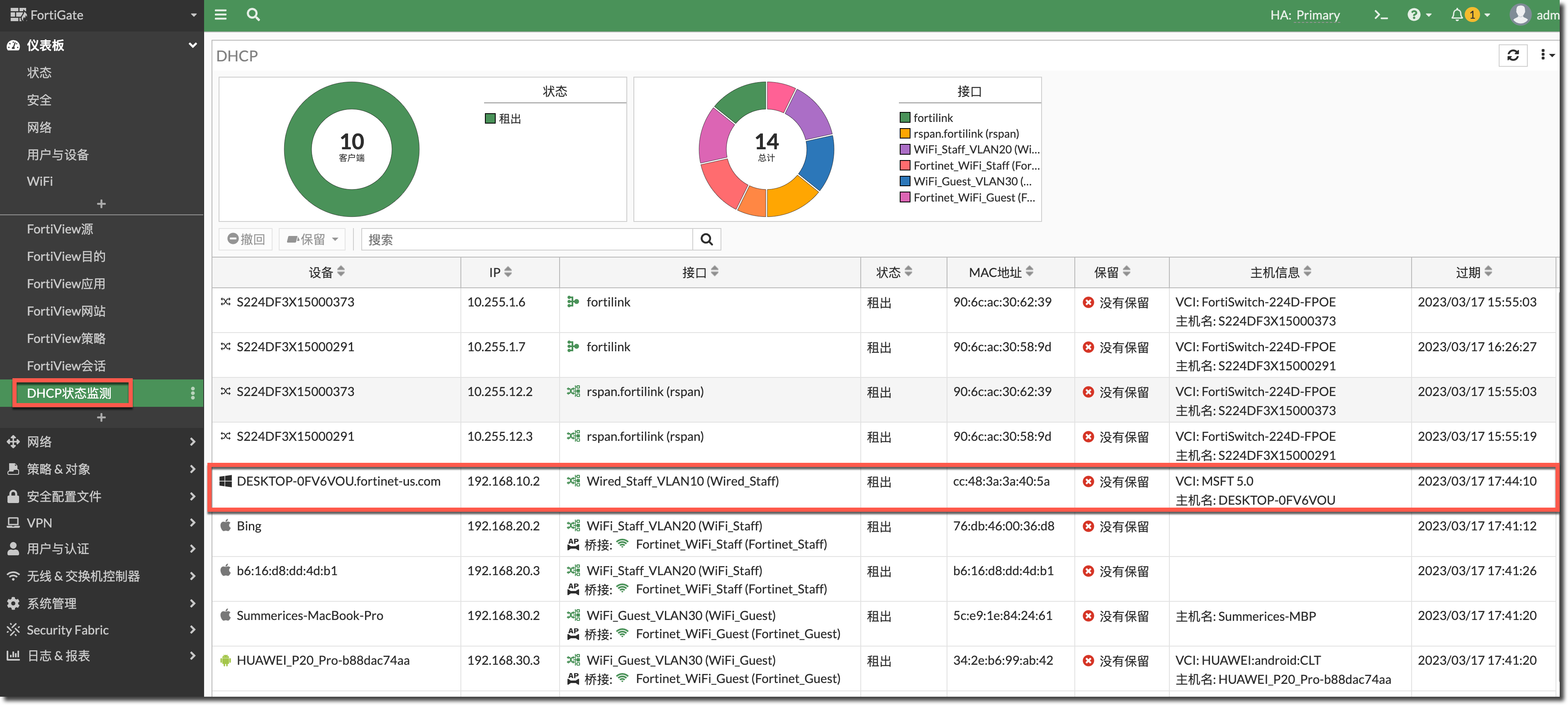

  2. 在 DHCP 状态检测中查看所有的客户端信息，可以看到有线网络的 PC 也正常上线。

    image-20230310174524451

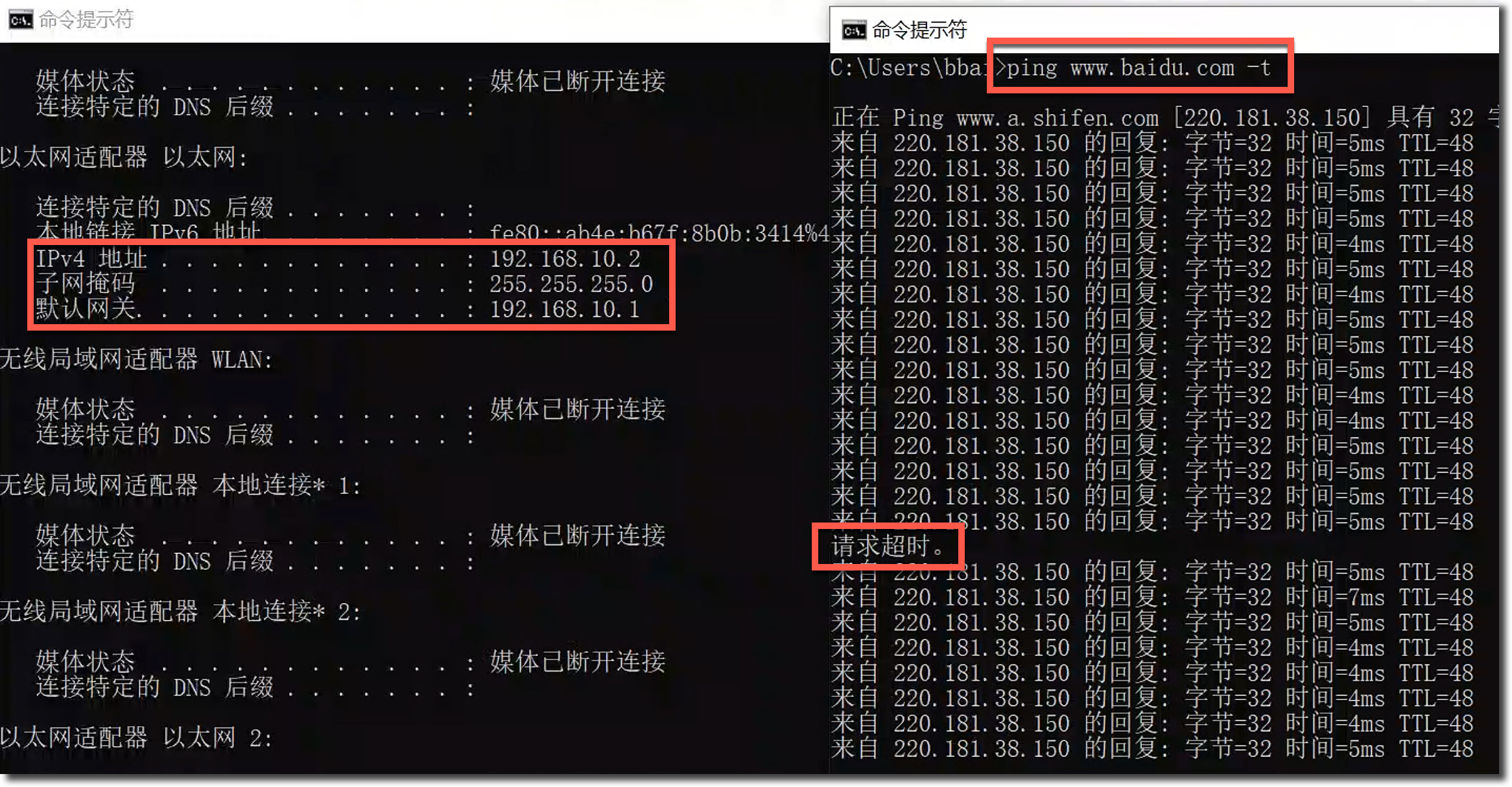

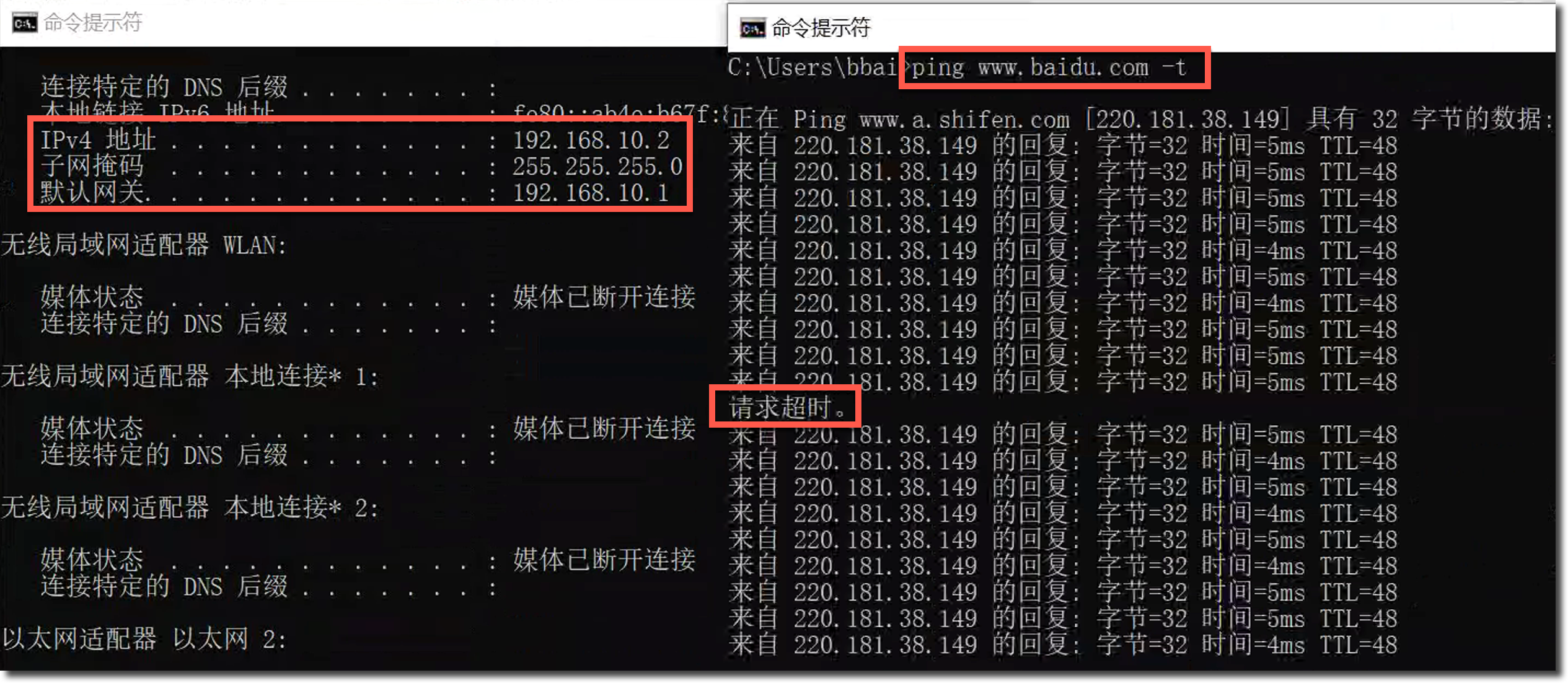

  3. 有线网络（VLAN 10）用户访问互联网。

    image-20230307195400089

  4. 无线网络用户访问互联网。

    image-20230224153948405

  5. 使用 VLAN 20 下的客户端访问 VLAN 20 下的另一个客户端（Staff 区域）。

    image-20230224155433586

  6. 使用 VLAN 30 下的客户端访问 VLAN 30 下的另一个客户端（Guest 区域），可以看到由于该区域配置了禁止相互访问，所以 VLAN 30 下的客户端是无法互相访问的。

    image-20230224155053311

  1. 在我们的测试场景下 FortiLink 聚合接口的 a 和 b 是同时 UP 起来的，如果 a 或 b DOWN（不能同时 DOWN），是否有影响业务呢？

  2. 经过测试，DOWN a 或 b 接口，客户端丢包 1 个或者不丢包。

    image-20230224155928996

HA 切换测试

重启当前主防火墙查看内网 PC 丢包情况，HA 切换丢包 1 个。

image-20230307194617024

核心交换机接口故障模拟

  1. Down 掉 Core-FSW2 的 Port3 和 Port4 接口，查看内网 PC 丢包情况，可以看到 Core-FSW2 连接接入层交换机的接口 Down 掉时，丢包 1 个。

    image-20230310175511186

  2. 查看和 Switch 管理拓扑，Core-FSW2 与接入层交换机的连线已断开。

    image-20230310175709037

注意事项

  1. 只能是堆叠交换机才可以跨交换机聚合，不同的堆叠交换机组，不支持配置为聚合接口。
  2. 如果是与 FortiSwith 对接，则是自动 MCLAG 聚合。
  3. 如果是和第三方设备对接，比如交换机、路由器、友商防火墙、服务器等等对接的话，推荐使用 LACP Active 方式动态聚合。
最近更新:
统计数据加载中…
Copyright © 2025 Fortinet Inc. All rights reserved. Powered by Fortinet TAC Team.
