HA 典型基础配置（FGCP）

2025/10/29大约 5 分钟

HA 典型基础配置（FGCP）

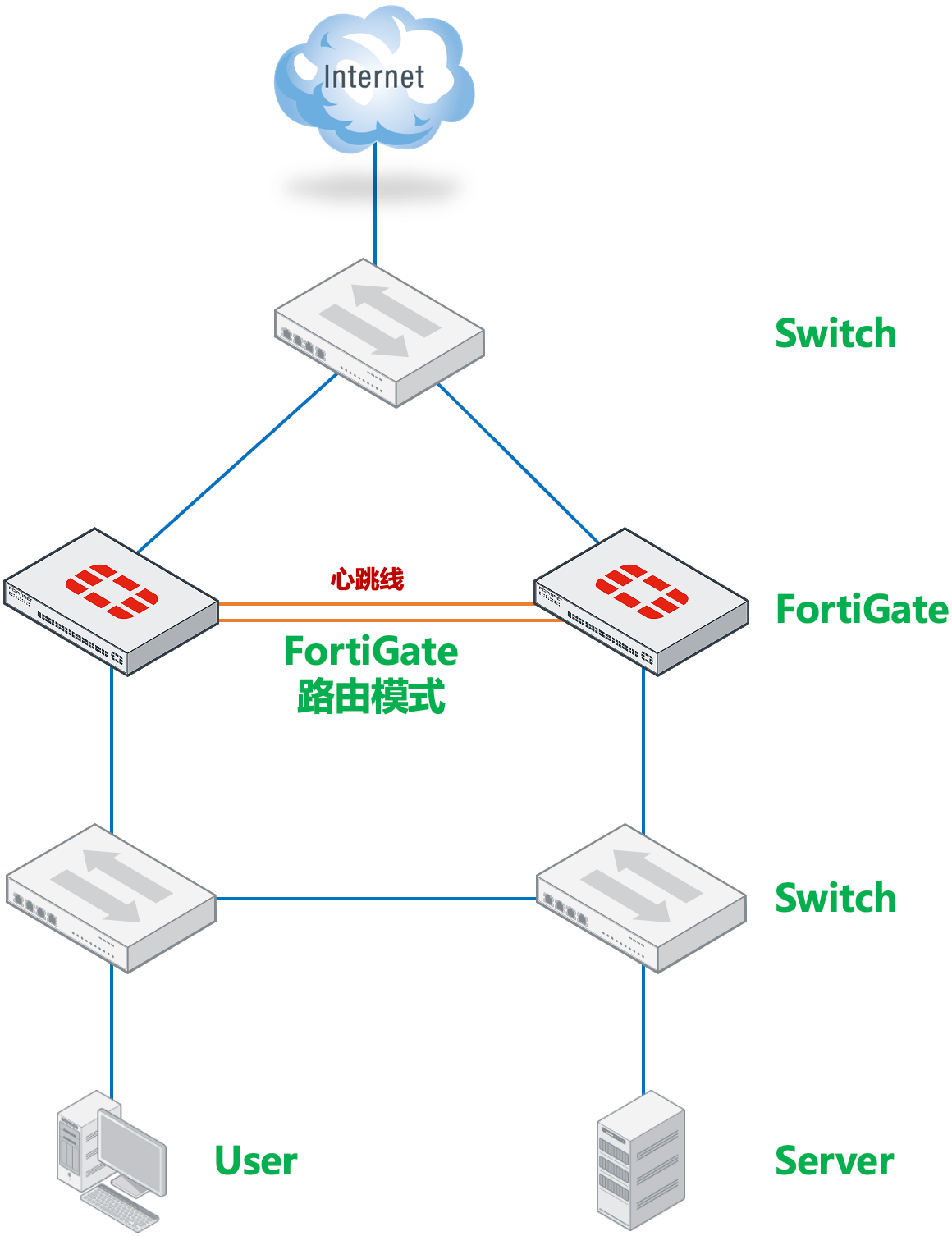

网络拓扑

image-20230419143957667

配置建议

  1. 进行 HA 环境下更换设备前，进行配置备份，防止操作失误而造成的配置丢失。
  2. 建议配置两条以上的心跳线缆，防止单心跳故障造成 HA 机群崩溃，使用独立的心跳接口，尽量避免与业务口混用。
  3. 优先使用光纤接口。
  4. 开启会话同步：set session-pickup enable（默认关闭）或者在 WEB 上启用“会话交接”。
  5. 谨慎使用 override 功能。开启 override 后设备选举过程中 HA 优先级参数高于设备运行时间参数，可能造成期望成为备机的设备被选举为主设备，造成反向同步配置信息。
  6. 在同一个二层环境里面有多个 HA Cluster 时，注意 Group ID 不能相同，否则会产生 MAC 地址冲突。
  7. 选择正确的监控端口和心跳端口，在开启 vdom 虚拟 cluster 时候，每个 cluster 需要单独配置。
  8. 如果开启 ping server 功能，则需要再 HA 配置中添加相应的配置命令。
  9. 建议将与防火墙相连的交换机接口配置为 stp portfast 模式，发生接口 Up/Down 切换时，交换机的接口可立刻进入转发状态，而不需要 stp 状态进行侦听、学习、转发等延迟步骤后接口才转发数据。

配置要点

  • 进行 HA 的配置，硬件和软件版本需满足如下要求：
    • 防火墙硬件型号相同、同型号硬件需要为相同的硬件版本。
    • 内存容量、CPU 型号、硬盘容量等相同。
    • 相同的软件版本版本。
  • 配置设备 1 的 HA。
  • 配置设备 2 的 HA。
  • 组建 HA。
  • 查看 HA 集群。

配置步骤

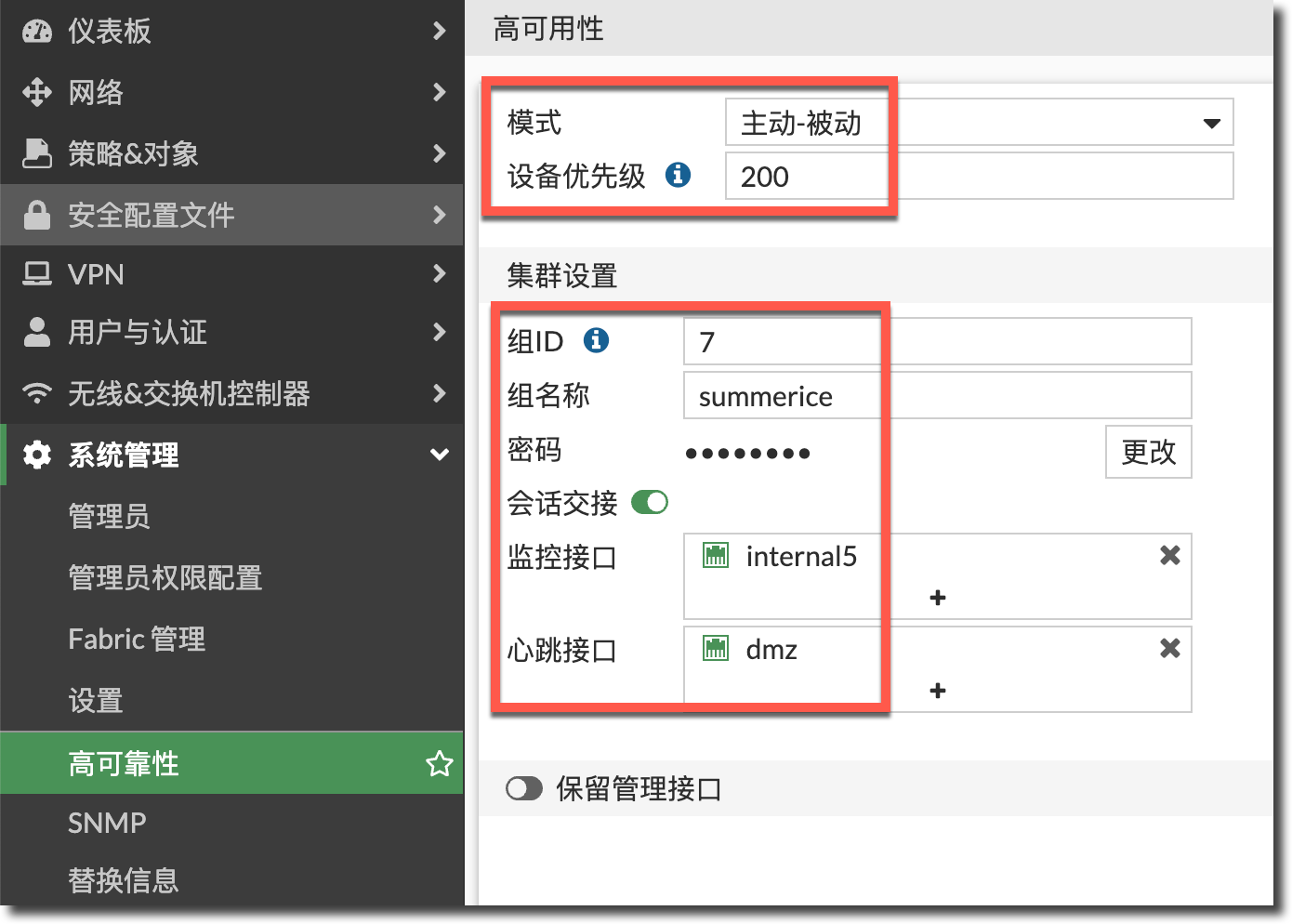

  1. 配置主设备，进入菜单系统管理 → 高可用性，模式选择“主动 - 被动”模式，优先级配置 200（主机高于从机）；组名/密码自定义；勾选“启用会话交接”。

    image-20230104170628708
    • 模式：单机模式、主动 - 被动、主动 - 主动。在大多数网络中会选择主动 - 被动，即主设备进行业务处理，备机处于备份状态，当主设备发生设备故障或者接口链路故障后，则由备机继续处理业务。
    • 设备优先级：优先级高的设备，优先被选为主设备。
    • 组 ID：在同一个二层环境里面有多个 HA Cluster 时，注意 Group ID 不能相同，否则会产生 MAC 地址冲突。
    • 组名和密码：自行定义即可，做 HA 的两台机器需要配置相同的参数。
    • 启用会话交接：建议启用。主墙和备墙之间实时进行会话信息的同步，当发生 HA 切换到时候，备墙上有同样的会话信息会对原来的会话进行处理，不会产生会话中断。
    • HA 的接口配置：
      • 端口监控：HA 监控的接口，作为 HA 切换依据之一；本案例中监控 port2（外网口）和 port4（内网口）。业务端口需要被防火墙监控，当端口出现故障时会进行切换，具有数量多的有效监控端口的设备会作为主墙处理数据。
      • 心跳接口：启用两个心跳接口：port7、port8。用于配置同步，会话同步，对方存活心跳检测等，为了集群的稳定建议配置２条或以上的线条线。在有多条心跳线路的情况下，心跳端口的 心跳优先级 决定了优先使用那条线路同步心跳（优先级高的端口连接的线路优先使用）

  2. 配置从设备，除了优先级不同外（优先级低于主机），其他参数均与设备 1 相同。

  3. 组建 HA，连接心跳线，FGT 主的 port7、port8，连接到 FGT 从的 port7、port8。

  4. 防火墙开始协商建立 HA 集群，此时会暂时失去和防火墙到连接，这是因为在 HA 协商过程中会改变防火墙接口到 MAC 地址。可以通过更新电脑的 arp 表来恢复连接，Windows 下的命令为 arp -d。

  5. 连接业务口链路。

  6. 组建好 HA 后，两台防火墙配置同步，具有相同的配置，通过访问主防火墙来进行业务配置，如 IP 地址，策略等，更新的配置会自动同步。

    重要

    HA 建立完成后，只能通过主机进行访问、管理主机。如果需要登陆备机管理，请参考 HA 的网管介绍章节。

结果验证

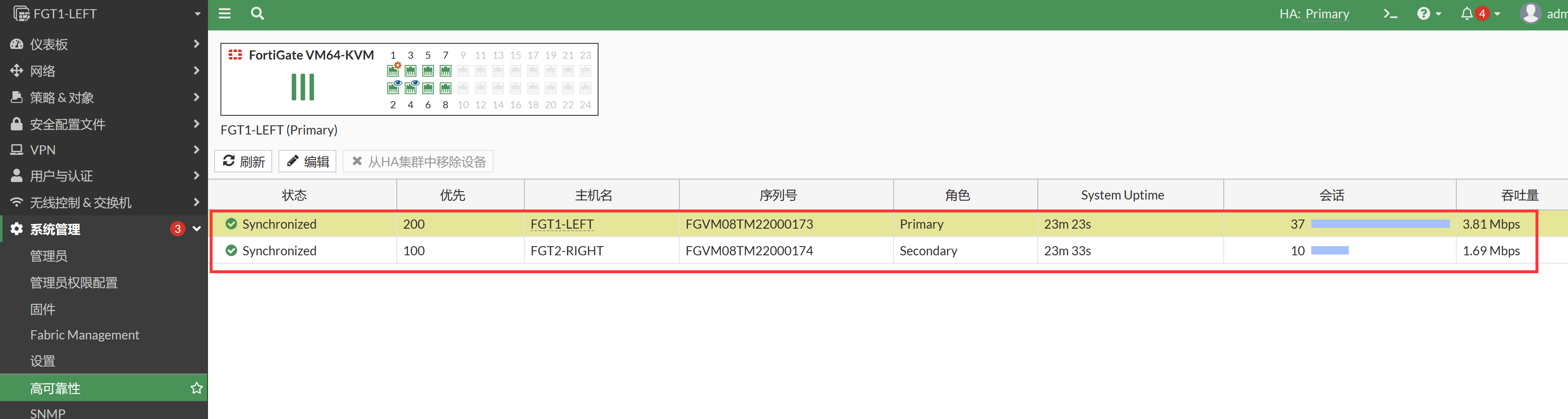

  1. 进入菜单系统管理 → 高可用性，就可以看到 HA 的建立情况。

    image-20230104172521559

  2. 在主设备的 CLI 下查看 HA 状态。

    FGT1-LEFT # get system ha status
HA Health Status: OK
Model: FortiGate-VM64-KVM
Mode: HA A-P
Group: 77
Debug: 0
Cluster Uptime: 0 days 0:23:56
Cluster state change time: 2023-01-04 17:01:52
Primary selected using:
    <2023/01/04 17:01:52> FGVM08TM22000173 is selected as the primary because its override priority is larger than peer member FGVM08TM22000174.
ses_pickup: enable, ses_pickup_delay=disable
override: disable
Configuration Status:
    FGVM08TM22000173(updated 3 seconds ago): in-sync
    FGVM08TM22000174(updated 4 seconds ago): in-sync
System Usage stats:
    FGVM08TM22000173(updated 3 seconds ago):
        sessions=9, average-cpu-user/nice/system/idle=0%/0%/0%/99%, memory=33%
    FGVM08TM22000174(updated 4 seconds ago):
        sessions=9, average-cpu-user/nice/system/idle=0%/0%/0%/99%, memory=33%
HBDEV stats:
    FGVM08TM22000173(updated 3 seconds ago):
        port7: physical/10000full, up, rx-bytes/packets/dropped/errors=4230515/13569/0/0, tx=5053711/11897/0/0
        port8: physical/10000full, up, rx-bytes/packets/dropped/errors=3215271/7193/0/0, tx=3246636/7167/0/0
    FGVM08TM22000174(updated 4 seconds ago):
        port7: physical/10000full, up, rx-bytes/packets/dropped/errors=5035221/11873/0/0, tx=4224168/13553/0/0
        port8: physical/10000full, up, rx-bytes/packets/dropped/errors=3244371/7162/0/0, tx=3212142/7186/0/0
MONDEV stats:
    FGVM08TM22000173(updated 3 seconds ago):
        port2: physical/10000full, up, rx-bytes/packets/dropped/errors=263241/3765/0/0, tx=46197/492/0/0
        port4: physical/10000full, up, rx-bytes/packets/dropped/errors=70859/610/0/0, tx=15210/114/0/0
    FGVM08TM22000174(updated 4 seconds ago):
        port2: physical/10000full, up, rx-bytes/packets/dropped/errors=291104/4091/0/0, tx=14698/104/0/0
        port4: physical/10000full, up, rx-bytes/packets/dropped/errors=69842/597/0/0, tx=14886/106/0/0
Primary     : FGT1-LEFT       , FGVM08TM22000173, HA cluster index = 1
Secondary   : FGT2-RIGHT      , FGVM08TM22000174, HA cluster index = 0
number of vcluster: 1
vcluster 1: work 169.254.0.2
Primary: FGVM08TM22000173, HA operating index = 0
Secondary: FGVM08TM22000174, HA operating index = 1
    FGT1-LEFT # diagnose sys ha status
HA information
Statistics
        traffic.local = s:0 p:51672 b:21448340
        traffic.total = s:0 p:51674 b:21448444
        activity.ha_id_changes = 2
        activity.fdb  = c:0 q:0

Model=80008, Mode=2 Group=77 Debug=0
nvcluster=1, ses_pickup=1, delay=0

[Debug_Zone HA information]
HA group member information: is_manage_primary=1.
FGVM08TM22000173:      Primary, serialno_prio=1, usr_priority=200, hostname=FGT1-LEFT
FGVM08TM22000174:    Secondary, serialno_prio=0, usr_priority=100, hostname=FGT2-RIGHT

[Kernel HA information]
vcluster 1, state=work, primary_ip=169.254.0.2, primary_id=0:
FGVM08TM22000173:      Primary, ha_prio/o_ha_prio=0/0
FGVM08TM22000174:    Secondary, ha_prio/o_ha_prio=1/1
