FortiLink 环形组网

星型组网的另外一个组网方式是环形组网部署。

FortiLink 交换机环形组网的特性是设计上无单点故障，任何交换机或交换机的任意接口故障，都不会影响到整体网络的连通性，MSTP 自动收敛后业务即可恢复，可靠性比较高。

环形拓扑

单 FortiGate 组网

此方案防火墙存在单点故障。

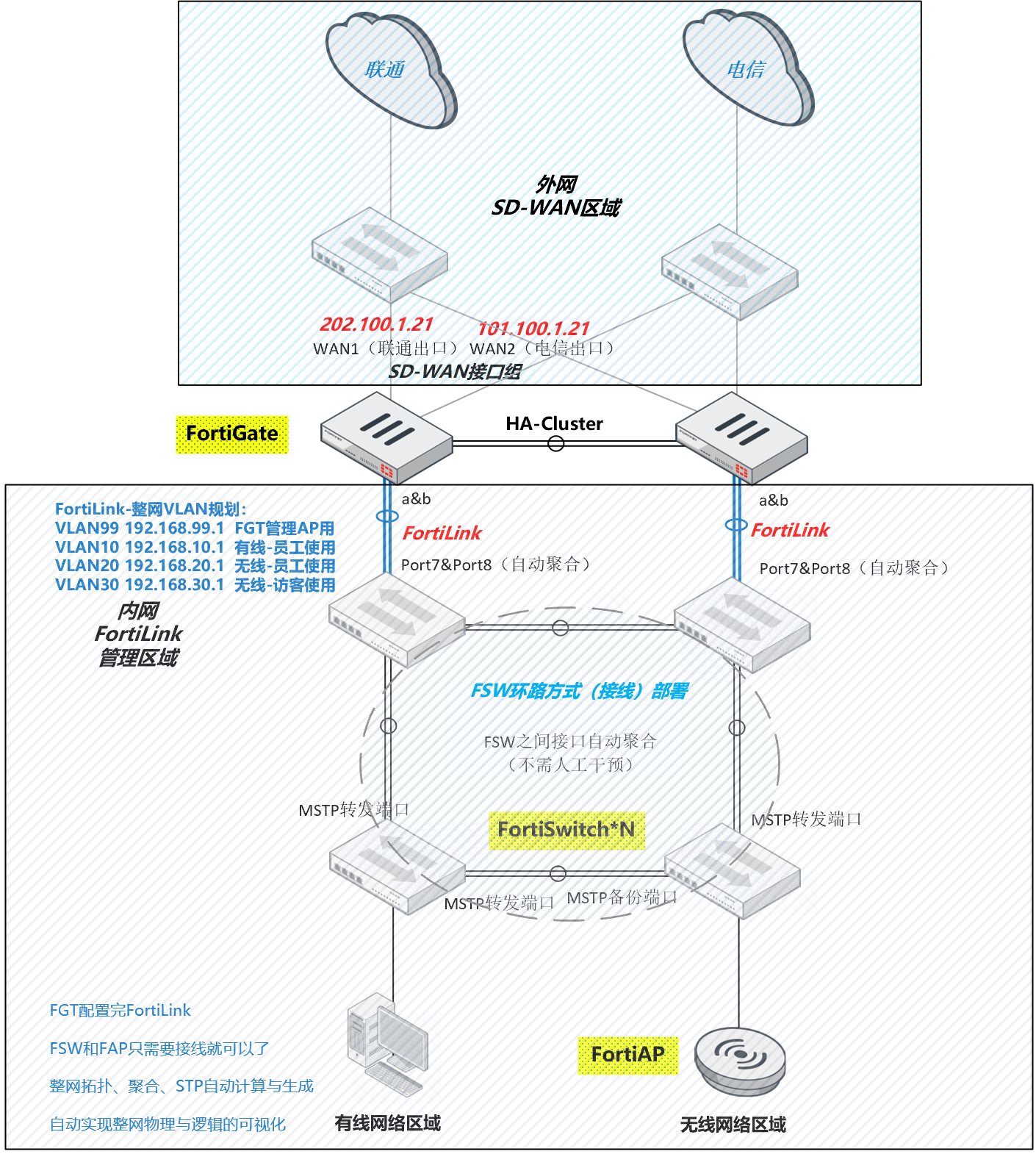

FortiGate HA 组网

1. 环形组网是比较好的方式，唯一的问题是环路太大了，一旦网络中出现接口震荡等情况，MSTP 会出现反复的计算和收敛，一个环内的交换机越多 STP 速度就越慢，通常不推荐超过 16 台的 FortiLink 环（最多 20 台 FortiGate 的环路）。
2. 有没有更好的解决办法呢？实际上需要将星型组网和环形组网结合起来就可以比较好的解决环过大的问题。我们可以取名叫做星型环形混合组网，请参考 SAA-FortiLink → FortiLink 部署方案说明和举例 → FortiLink 部署之星型环形混合组网章节。
