FortiLink 星型环形混合组网

网络需求

虽然环形组网是比较好的方式，唯一的问题是环路太大了，一旦网络中出现接口震荡等情况，MSTP 会出现反复的计算和收敛，一个环内的交换机越多 STP 速度就越慢，通常不推荐超过 16 台的 FortiLink 环。这样有没有好的解决办法呢？

解决方案

1. 实际上需要将星型组网和环形组网结合起来就可以比较好的解决环过大的问题。我们可以取名叫做星型环形混合组网。

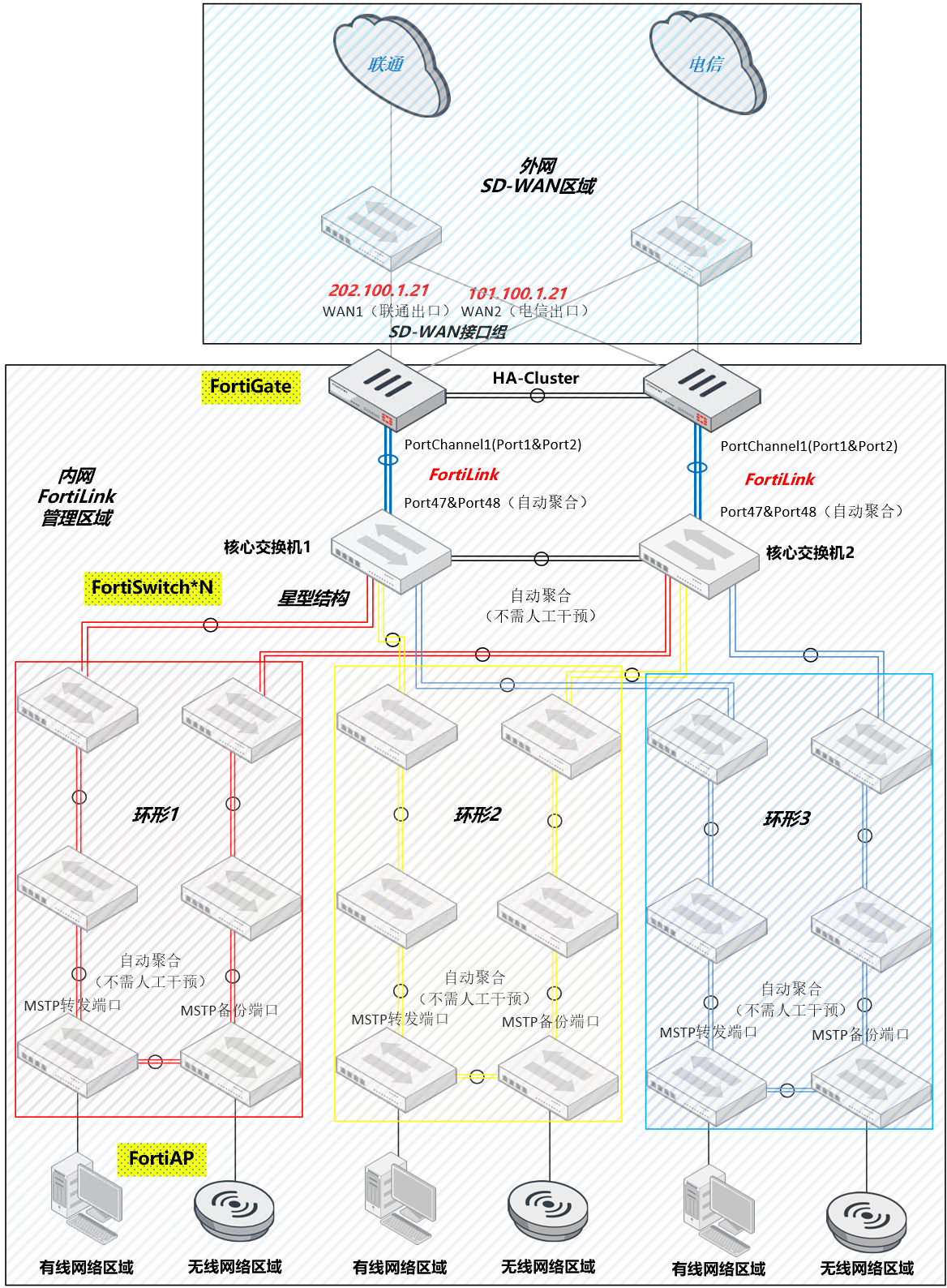

2. FortiGate 采用 HA-Cluster 方式部署，核心到汇聚的部分采用星型架构组网，接入的部分采用环形组网，如下图所示的混合组网方案。



3. FGT 配置完 FortiLink，FortiSwitch 和 FortiAP 只需要接物理的线即可，不需要有任何的手工配置 FSW 和 FAP，按照拓扑图接好物理的线之后，等待 FortiLink 整网收敛完毕之后，就可以通过 FortiGate 统一的管理和配置 FSW 和 FAP，整网的所有的有线和无线的配置统统都在 FGT 上完成，通过 FGT 的 FortiLink 做到整网可控、可配、可视化。

4. 混合型组网的举例略过，其实 FortiGate 的配置是一样的，混合组网无非就接线的方式不一样而已。
