FortiGate DoS 策略排错

2025/10/29大约 3 分钟

FortiGate DoS 策略排错

DoS 策略排错最好的办法就是查看分析异常日志与 IPS 异常信息。

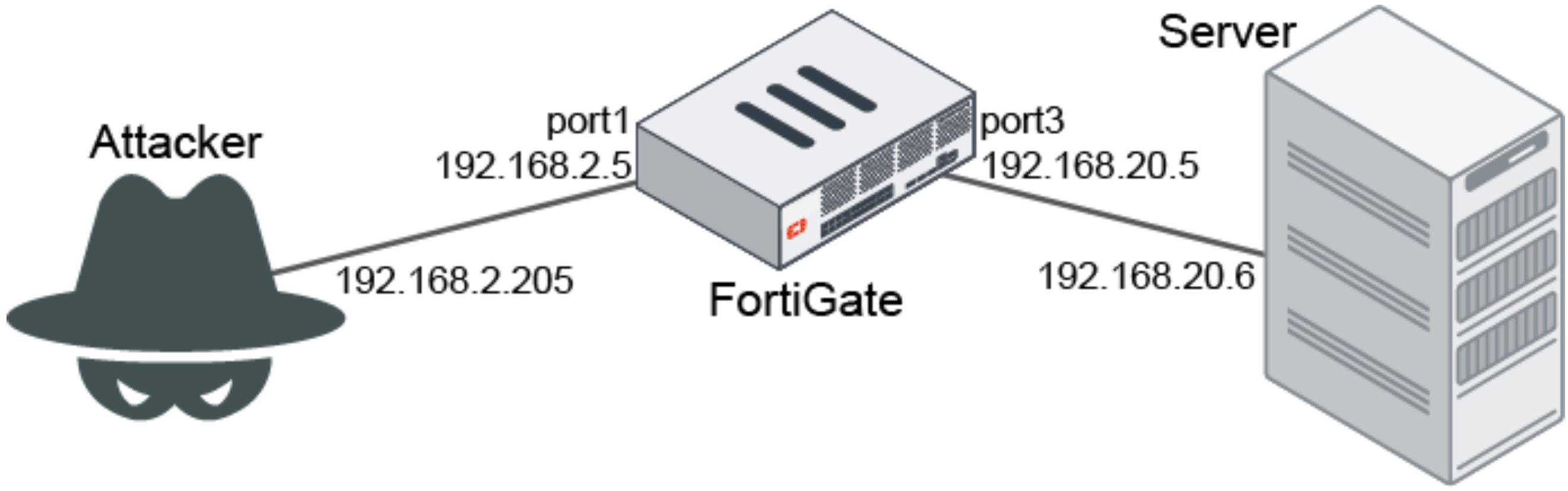

网络拓扑

icmp_flood 测试

Attacker 向 FortiGate 以 50pps 的速率发送总共 3000 个 icmp 报文。

在 FortiGate 上配置阈值为 30pps 的 icmp_flood 的 DoS 策略。

config firewall DoS-policy
    edit 1
        set name icmpFlood
        set interface "port1"
        set srcaddr "all"
        set dstaddr "all"
        set service "ALL"
        config anomaly
            edit "icmp_flood"
                set status enable
                set log enable
                set action block
                set threshold 30
            next
        end
    next
end

配置 debug filter，过滤 icmp_flood 攻击的 debug 信息。

# diagnose ips anomaly config
DoS sensors in kernel vd 0:
DoS id 1 proxy 0
  0 tcp_syn_flood status 0 log 0 nac 0 action 0 threshold 2000
  ...
  7 udp_dst_session status 0 log 0 nac 0 action 0 threshold 5000
  8 icmp_flood status 1 log 1 nac 0 action 7 threshold 30
  9 icmp_sweep status 0 log 0 nac 0 action 0 threshold 100
  ...
total # DoS sensors: 1.
# diagnose ips anomaly filter id 8

使用 Mac OS 或 Linux 发起 icmp_flood 攻击，这里使用 hping3 工具为例（需要自行安装）。

summerice@Summerice ~ % sudo hping3 --icmp -i u20000（发包间隔20000微秒，即50pps） -c 3000 192.168.2.50

HPING 192.168.2.50 (en11 192.168.2.50): icmp mode set, 28 headers + 0 data bytes

...

--- 192.168.2.50 hping statistic ---

3000 packets tramitted, 30 packets received, 99% packet loss

round-trip min/avg/max = 0.4/0.5/0.8 ms

由以上 hping3 发包结果可知，只有 30 个包通过，剩余 icmp 包被阻断，符合 icmp_flood 防护工作原理。

在攻击期间，在 FortiGate 查看异常列表。

# diagnose ips anomaly list

list nids meter:

id=icmp_flood         ip=192.168.2.50 dos_id=1 exp=1000 pps=46 freq=50

total # of nids meters: 1.

参数	说明
id = icmp_flood	攻击名称。
ip = 192.168.2.50	触发异常的被攻击对象的 IP 地址，可能是服务器，也可能是客户端。对于 icmp_flood 攻击，IP 地址为攻击目标 IP 地址。如果是 icmp_sweep 攻击，该 IP 应为攻击源 IP。
dos_id = 1	匹配的 DoS 策略 ID。
exp = 998	剩余过期时间，单位为秒。
pps = 46	命令执行时，已经收到的数据包 pps。
freq = 50	对于基于并发会话数的异常，freq 为并发会话数。对于基于速率的异常（flood、scan）： continuous 模式：freq 为 pps 中的最大数值，或者时最后一秒收到的数据包的总数。 periodic 模式：freq 为 pps 数值。

日志分析

在 GUI 中访问“日志 & 报告” → 异常，下载 DoS 的异常日志，这里截取攻击刚开始的两条日志举例。

第一条日志中的字段分析。

date=2021-1-15 time=18:38:39 eventtime=1605911919824184594 tz="-0800" logid="0720018433" type="utm" subtype="anomaly" eventtype="anomaly" level="alert" vd="root" severity="critical" srcip=192.168.2.205 srccountry="Reserved" dstip=192.168.2.50 srcintf="port1" srcintfrole="undefined" sessionid=0 action="clear_session" proto=1 service="PING" count=1307 attack="icmp_flood" icmpid="0x2195" icmptype="0x08" icmpcode="0x00" attackid=16777316 policyid=1 policytype="DoS-policy" ref="http://www.fortinet.com/ids/VID16777316" msg="anomaly: icmp_flood, 31 > threshold 30, repeats 28 times" crscore=50 craction=4096 crlevel="critical"

参数	说明
msg="anomaly: icmp_flood, 31 > threshold 30	在攻击的刚开始，第一条日志记录了攻击流量超过了 30pps 的阈值。
repeats 28 times	自上次记录日志以来超过阈值的数据包数。
srcip = 192.168.2.205 dstip = 192.168.2.50	攻击流量的源目 IP。
action="clear_session"	清除相关会话，即阻断动作。如果动作设置为“监视器”且“logging”开启，这里会显示“detected”。

第二条日志中的字段分析。

date=2021-1-15 time=18:39:09 eventtime=1605911949826224056 tz="-0800" logid="0720018433" type="utm" subtype="anomaly" eventtype="anomaly" level="alert" vd="root" severity="critical" srcip=192.168.2.205 srccountry="Reserved" dstip=192.168.2.50 srcintf="port1" srcintfrole="undefined" sessionid=0 action="clear_session" proto=1 service="PING" count=1497 attack="icmp_flood" icmpid="0x2195" icmptype="0x08" icmpcode="0x00" attackid=16777316 policyid=1 policytype="DoS-policy" ref="http://www.fortinet.com/ids/VID16777316" msg="anomaly: icmp_flood, 50 > threshold 30, repeats 1497 times" crscore=50 craction=4096 crlevel="critical"

参数	说明
msg="anomaly: icmp_flood, 50 > threshold 30	在日志生成的前一秒，检测到了 50 个匹配异常的数据包，超过了配置的阈值 30。
repeats 1497 times	自上次记录日志以来超过阈值的数据包数。

由于是持续的攻击流量，FortiGate 为多个数据包每 30s 生成一次日志（注意第二条日志和第一条日志的间隔为 30s）。
以下情况 FortiGate 不会再次生成 DoS 异常日志：
- 相同的攻击 ID 在 5s 内发生了多次。
- 相同的攻击 ID 在 30s 内发生了多次，且匹配的异常策略动作一致，并且拥有相同的源目 IP。
