Forward-Domain

2025/10/29大约 8 分钟

Forward-Domain

重要

有 VLAN 的场景建议配置。

网络需求

内部网络有两个 vlan（trunk 环境），网关在路由器上，防火墙工作在透明模式，部署在核心交换与核心路由之间，允许两个 vlan 访问外网，同时两个 vlan 之间需要互访，并且对这两个 vlan 进行保护，开启反病毒过滤。

网络拓扑

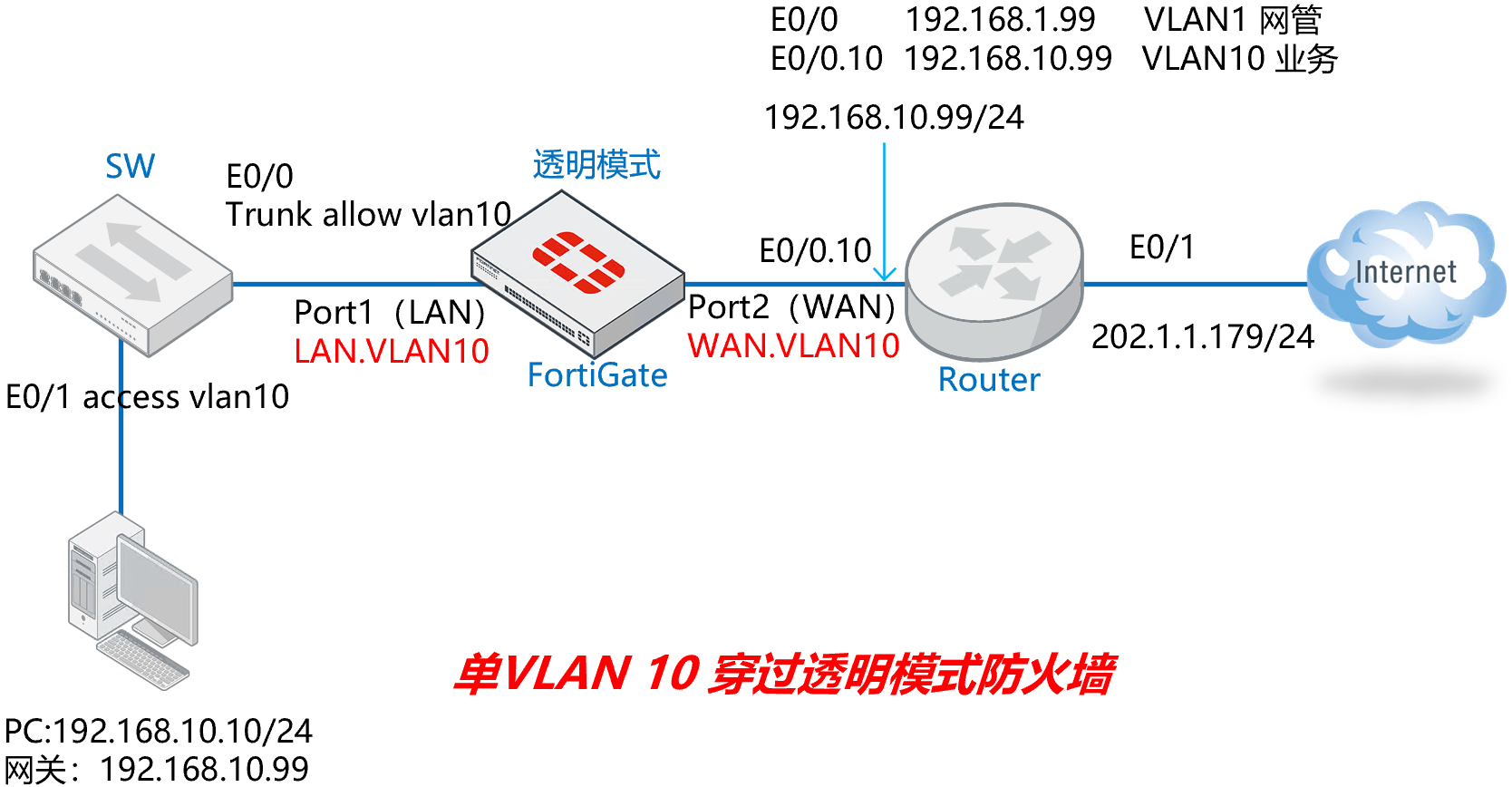

拓扑 1：单 VLAN 透传

image-20240103145114361

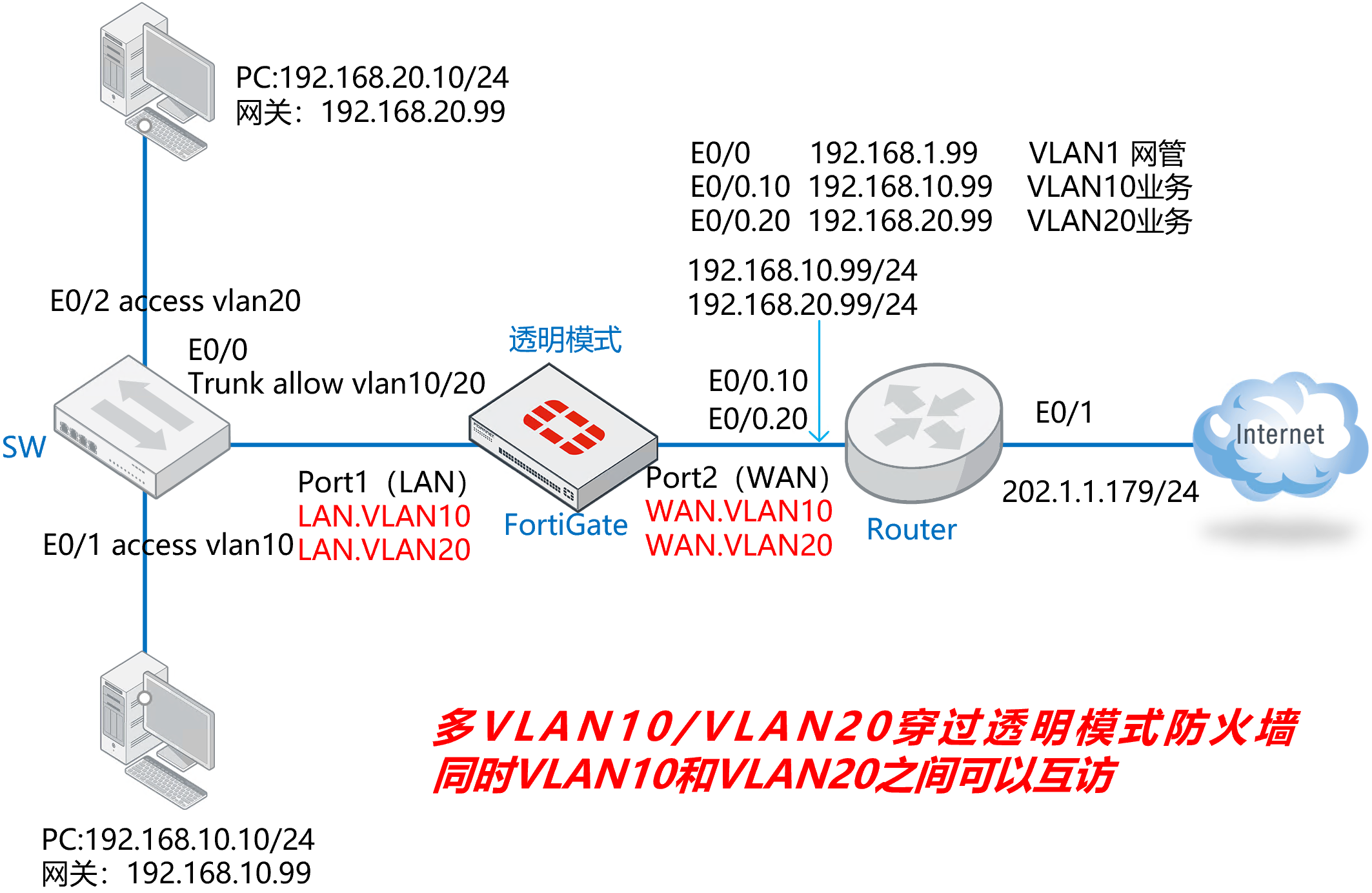

拓扑 2：多 VLAN 透传，VLAN 之间互访

image-20240103144614360

配置要点

拓扑 1：单 VLAN 透传

  • SW 交换机/Internet_R 路由器的基础配置
  • 将防火墙配置为透明模式并开启网管
  • 配置 LAN 和 WAN 接口的 VLAN 子接口并加入到 forward-domain
  • 配置安全策略允许内网 PC（VLAN10 内主机）访问互联网

拓扑 2：多 VLAN 透传，以及 VLAN 之间互访

  • SW 交换机/Internet_R 路由器的基础配置
  • 新增 Inside 和 Outside 关于 VLAN20 的子接口并加入到 Forward-domain
  • 配置 Inside_VLAN20 到 Outside_VLAN20 的安全策略允许内网 PC（VLAN20 内主机）访问互联网
  • 配置 VLAN10 与 VLAN20 之间互访的策略

配置步骤

拓扑 1：单 VLAN 透传

  1. SW 交换机/Internet_R 路由器的基础配置（以思科为例）。

    SW:

    SW:
interface Ethernet0/0
switchport trunk allowed vlan 1,10
switchport trunk encapsulation dot1q
switchport mode trunk
!
interface Ethernet0/1
switchport access vlan 10
switchport mode access
!

    Router:

    Router:
hostname Internet_R
!
interface Ethernet0/0
ip address 192.168.1.99 255.255.255.0
no shutdown
ip nat inside
!
interface Ethernet0/0.10
encapsulation dot1Q 10
ip address 192.168.10.99 255.255.255.0
no shutdown
ip nat inside
!
interface Ethernet0/1
ip address 202.100.1.179 255.255.255.0
no shutdown
ip nat outside
!
ip route 0.0.0.0 0.0.0.0 202.100.1.192
!
access-list 101 permit ip any any
ip nat inside source list 101 interface Ethernet0/1 overload

  2. 将防火墙配置为透明模式并开启网管（参考 网络管理 → 透明模式 → 传统透明模式 → 开启透明模式防火墙并保护上网流量）。

  3. 新建 LAN 和 WAN 接口的 VLAN10 子接口并加入到 forward-domain。

    image-20221102182254119image-20221102182435716image-20221102182729811image-20221102182903771
    config system interface
    edit "Inside_VLAN10"
        set vdom "root"
        set alias "LAN_Inside_VLAN10"
        set interface "port1"
        set vlanid 10
    next
    edit "Outside_VLAN10"
        set vdom "root"
        set alias "WAN_Outside_VLAN10"
        set interface "port2"
        set vlanid 10
    next
end

    重要

    建议在不需要的情况下关闭接口配置下的“设备探测”（Device detection）功能，该功能用于 MAC 地址厂商设备信息识别及 MAC 地址过滤，会消耗较多的设备资源。

  4. 为 Inside_VLAN10 和 Outside_VLAN10 接口配置 forward-domain。

    FortiGate_Transparent # config system interface
FortiGate_Transparent (interface) # edit Inside_VLAN10
FortiGate_Transparent (Inside_VLAN10) # set forward-domain 10
FortiGate_Transparent (Inside_VLAN10) # next

FortiGate_Transparent (interface) # edit Outside_VLAN10
FortiGate_Transparent (Outside_VLAN10) # set forward-domain 10
FortiGate_Transparent (Outside_VLAN10) # end

    重要

    Forward-Domain 说明：

    默认所有的接口都属于 Forward-Domain 0，可以理解为同一个广播域，在 FortiGate 的概念中，Forward-Domain 才代表真正的广播域，并非 VLAN，而一般的理解交换机的常识都是 VLAN 隔离广播域，因此如果需要使用 VLAN 则务必将 VLAN - ID 和 Fortiward-Domain ID 关联起来，这样就可以以正常的交换机 VLAN 隔离广播域的思维去考虑 FortiGate 的透明模式。Forward-Domain 是一个 FGT 透明模式下比较特别的东西，记住：只要有 VLAN - ID 的场景就需要配置对应的 Forward-Domain ID 这样就不会出现什么问题。

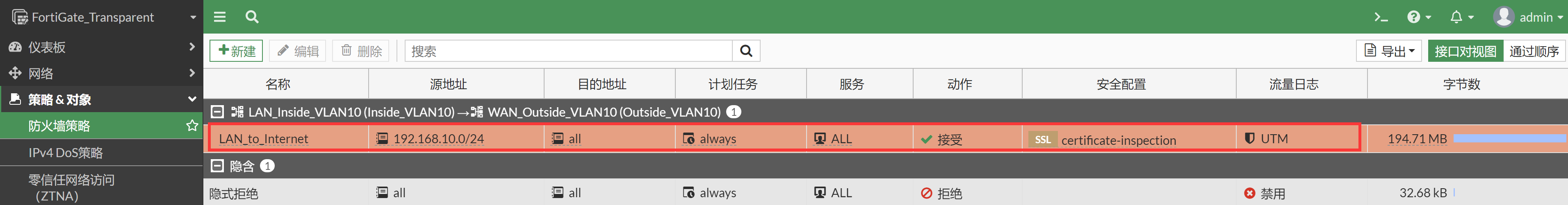

  5. 配置防火墙策略允许内网 PC（VLAN10 内主机）访问互联网，注意这里要选择 VLAN 接口。

    image-20221111142622126image-20221111142708972

拓扑 2：多 VLAN 透传，VLAN 之间互访

  1. SW 交换机/Internet_R 路由器的基础配置（以思科为例）。

    SW:

    interface Ethernet0/0
switchport trunk allowed vlan 1,10,20
switchport trunk encapsulation dot1q
switchport mode trunk
!
interface Ethernet0/1
switchport access vlan 10
switchport mode access
!
interface Ethernet0/2
switchport access vlan 20
switchport mode access
!

    Router:

    hostname Internet_R
!
interface Ethernet0/0
ip address 192.168.1.99 255.255.255.0
no shutdown
ip nat inside
!
interface Ethernet0/0.10
encapsulation dot1Q 10
ip address 192.168.10.99 255.255.255.0
no shutdown
ip nat inside
!
interface Ethernet0/0.20
encapsulation dot1Q 20
ip address 192.168.20.99 255.255.255.0
no shutdown
ip nat inside
!
interface Ethernet0/1
ip address 202.100.1.179 255.255.255.0
no shutdown
ip nat outside
!
ip route 0.0.0.0 0.0.0.0 202.100.1.192
!
access-list 101 permit ip any any
ip nat inside source list 101 interface Ethernet0/1 overload

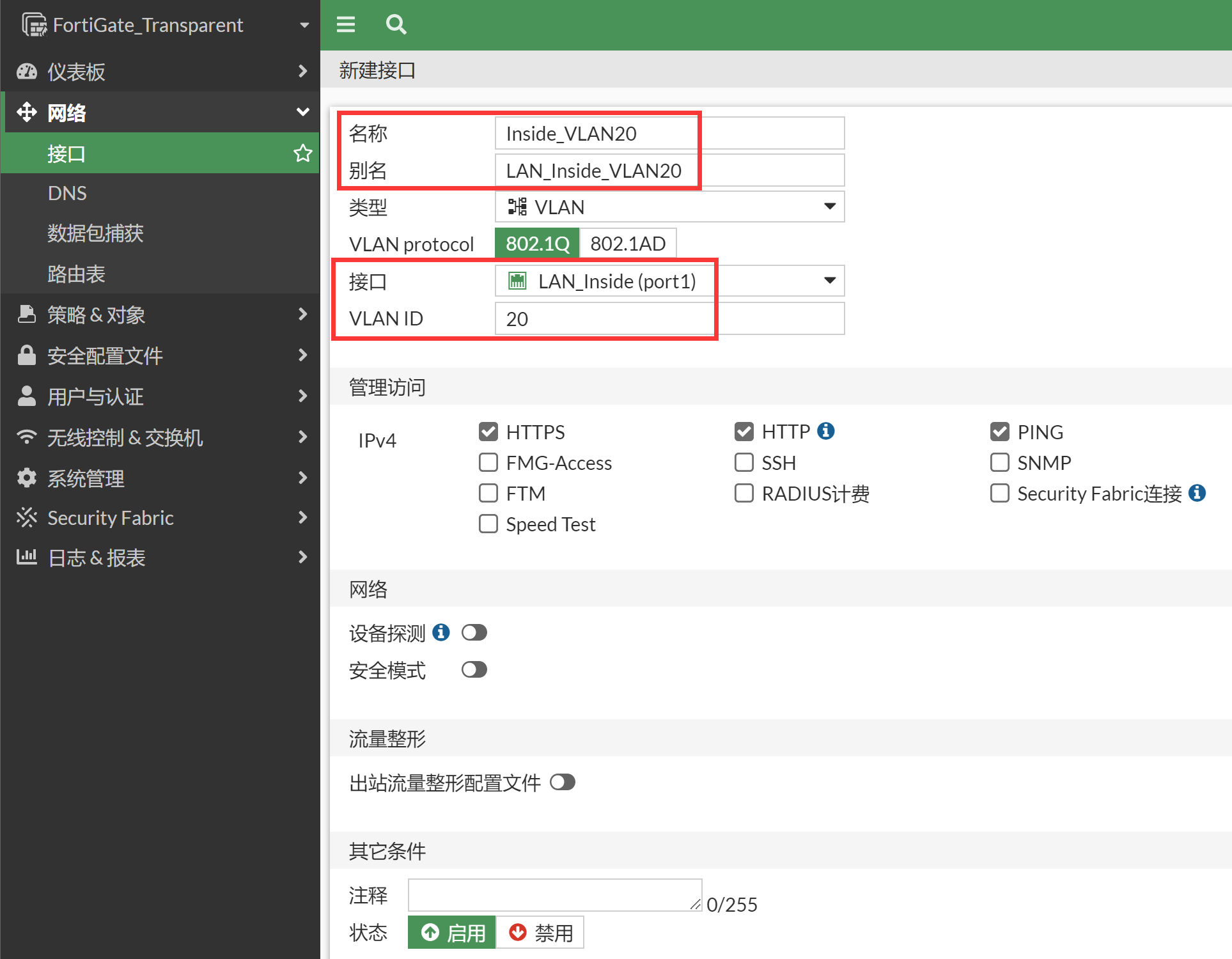

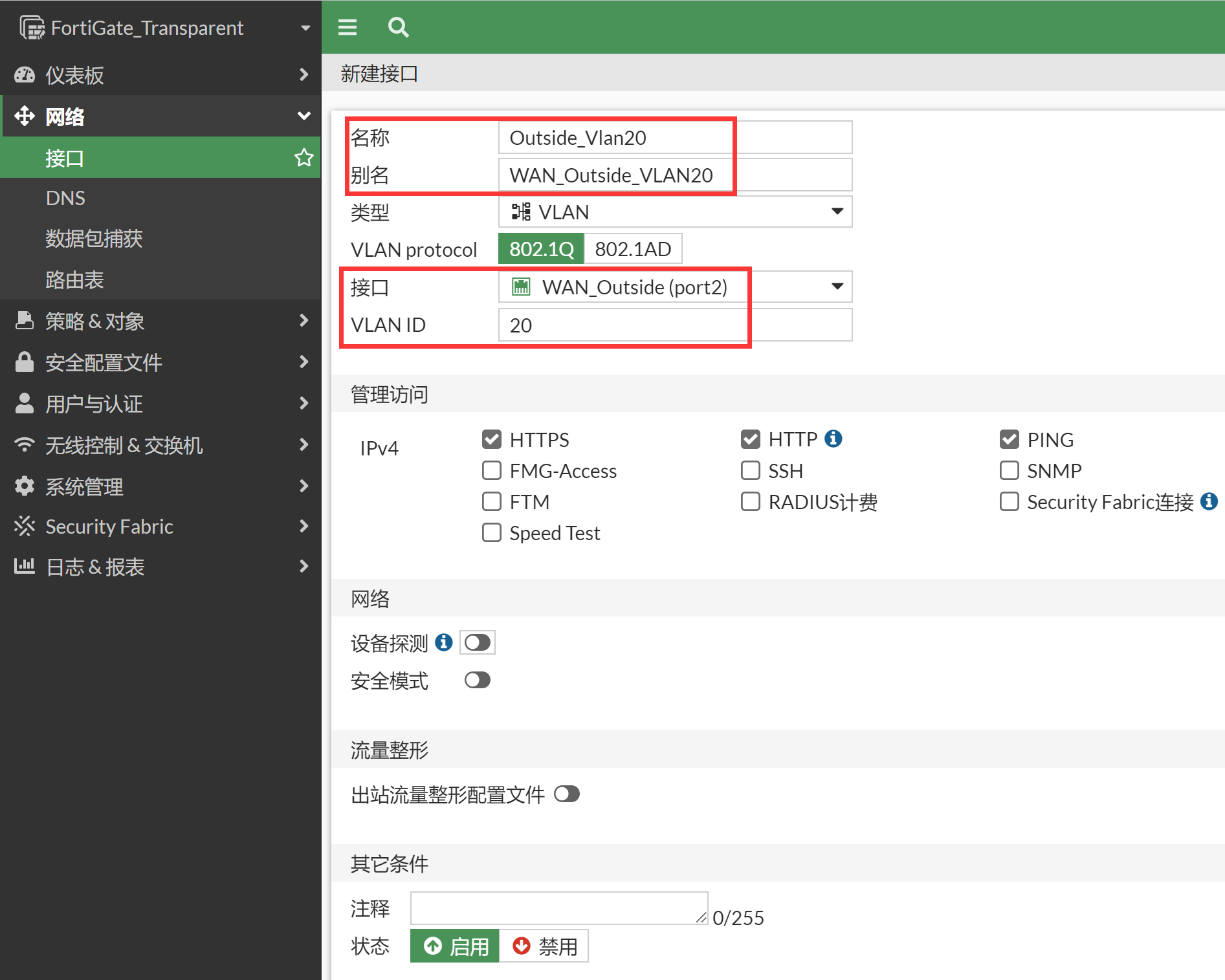

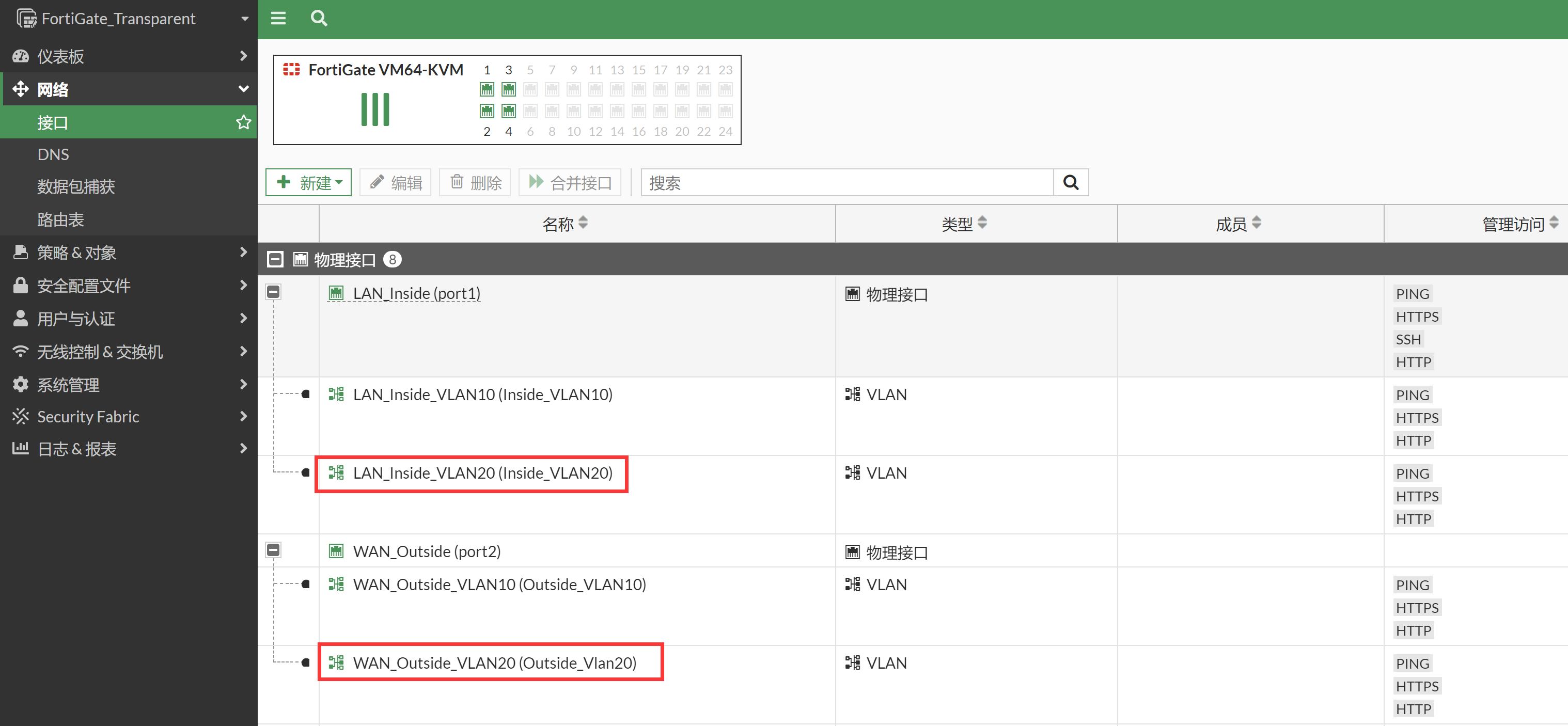

  2. 新增 Inside 和 Outside 关于 VLAN20 的子接口并加入到 Forward-domain。

    image-20221111143605066image-20221111143721868image-20221111143757704
    config system interface
    edit "Inside_VLAN20"
        set vdom "root"
        set alias "LAN_Inside_VLAN20"
        set interface "port1"
        set vlanid 20
    next
    edit "Outside_VLAN20"
        set vdom "root"
        set alias "WAN_Outside_VLAN20"
        set interface "port2"
        set vlanid 20
    next
end

  3. 为 Inside_VLAN20 和 Outside_VLAN20 接口配置 forward-domain。

    FortiGate_Transparent # config system interface
FortiGate_Transparent (interface) # edit Inside_VLAN20
FortiGate_Transparent (Inside_VLAN20) # set forward-domain 20
FortiGate_Transparent (Inside_VLAN20) # next

FortiGate_Transparent (interface) # edit Outside_Vlan20
FortiGate_Transparent (Outside_VLAN20) # set forward-domain 20
FortiGate_Transparent (Outside_VLAN20) # end

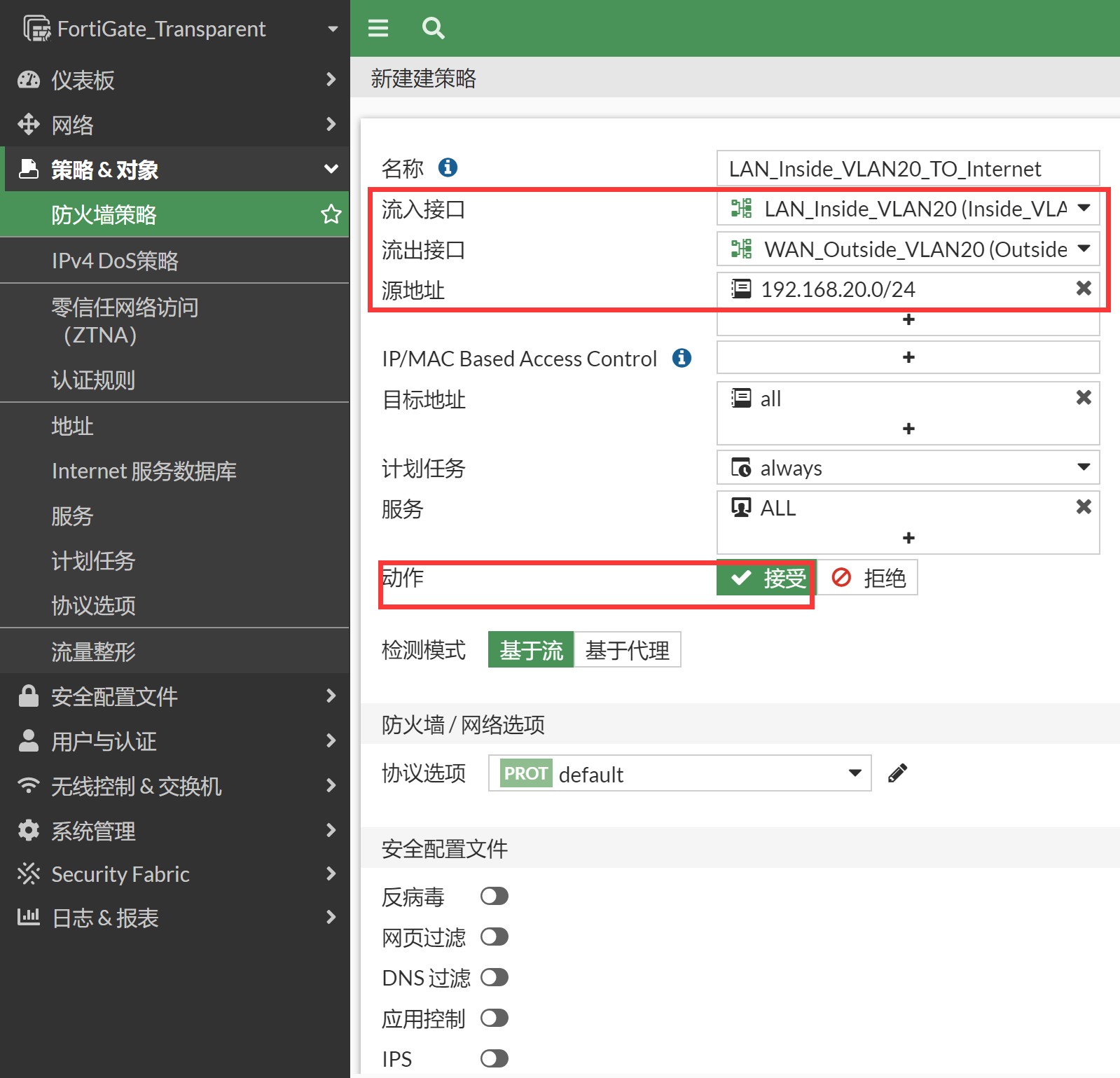

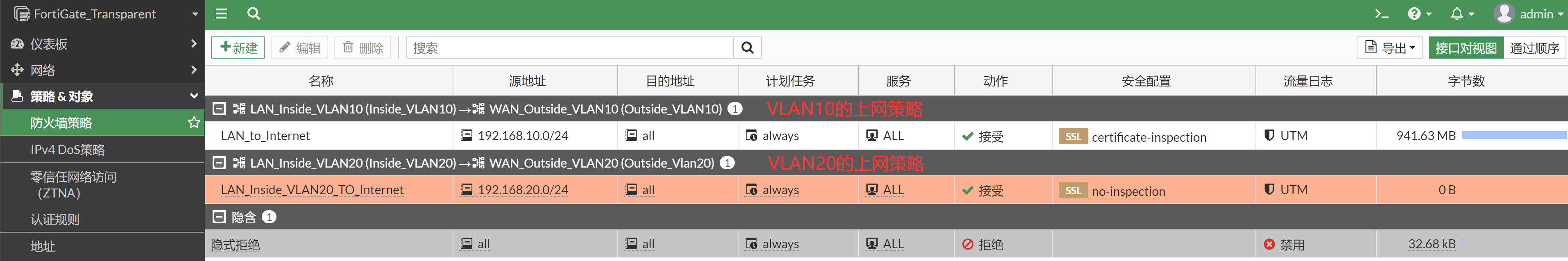

  4. 配置 Inside_VLAN20 到 Outside_VLAN20 的上网安全策略，允许 VLAN20 内的主机访问 Internet。

    image-20221111144220541image-20221111144331417

  5. 此时 VLAN 10 下的 PC 已经可以和 VLAN 20 下的 PC 互访，不需要配置其他策略。

    重要

    不同 Forward-Domain 下的 VLAN 接口是不能配置在同一条安全策略的源目接口中的。在 VLAN 10 下的 PC 访问 VLAN 20 下的 PC（192.168.10.10 → 192.168.20.10）时，流量会经过 2 次 FortiGate：

    • 流量先从 Inside_VLAN10 送到 Outside_VLAN10（匹配 VLAN 10 的上网策略）。此时 FortiGate 创建 192.168.10.10 → 192.168.20.10（Inside_VLAN10 → Outside_VLAN10）的会话。
    • 同时，FortiGate 会自动创建 192.168.10.10 → 192.168.20.10（Outside_VLAN20 → Inside_VLAN20）的辅助会话（上述创建会话的 Reflect 会话），流量第二次经过 FortiGate 时，从 Outside_VLAN20 进入并送到 Inside_VLAN20，匹配辅助会话送到 VLAN 20 下的 PC。

结果验证

拓扑 1：单 VLAN10 透传

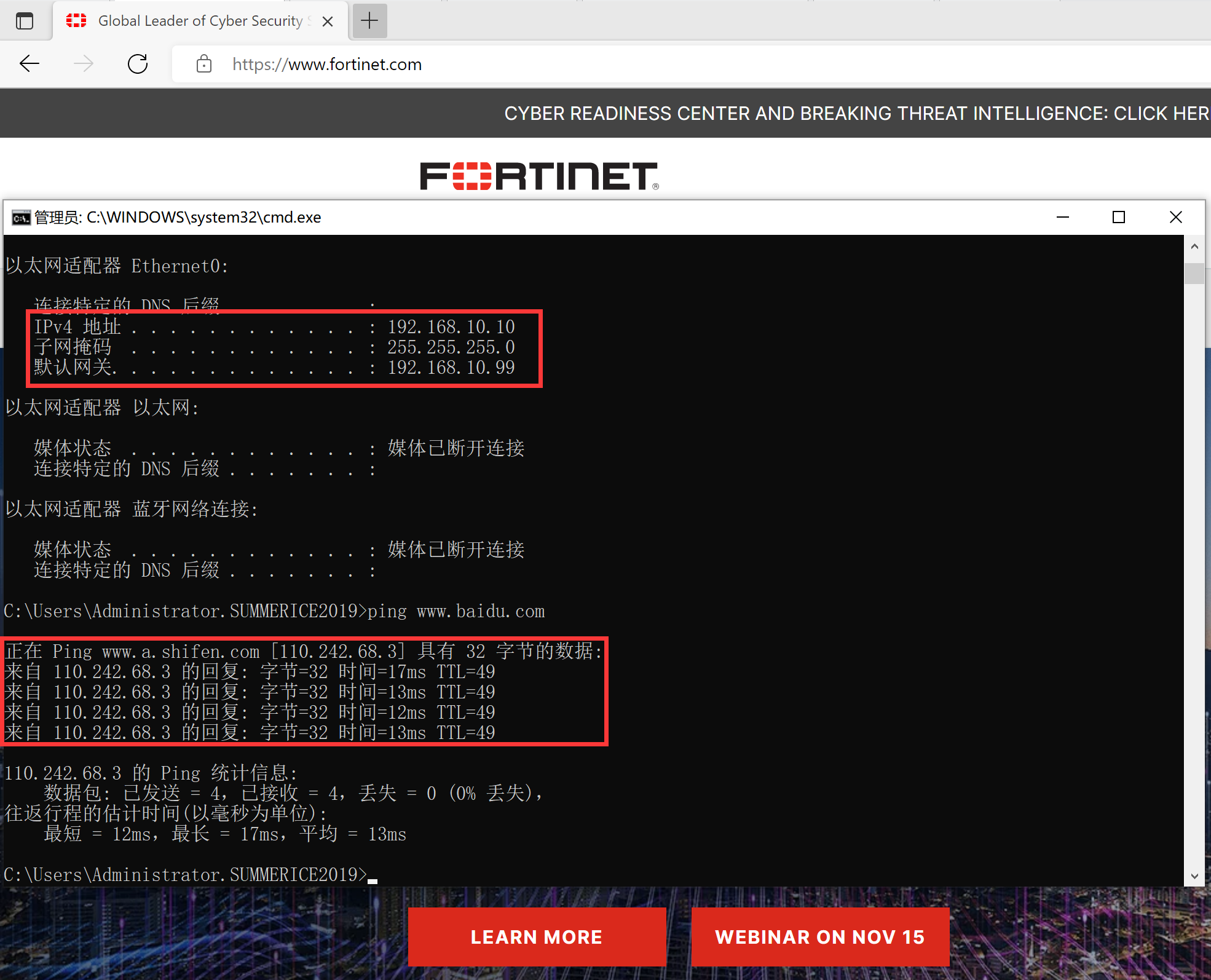

  1. VLAN10 内的 PC 通过透明模式的 FortiGate 访问互联网。

    image-20221111150730257

拓扑 2：多 VLAN 透传，VLAN 之间互访

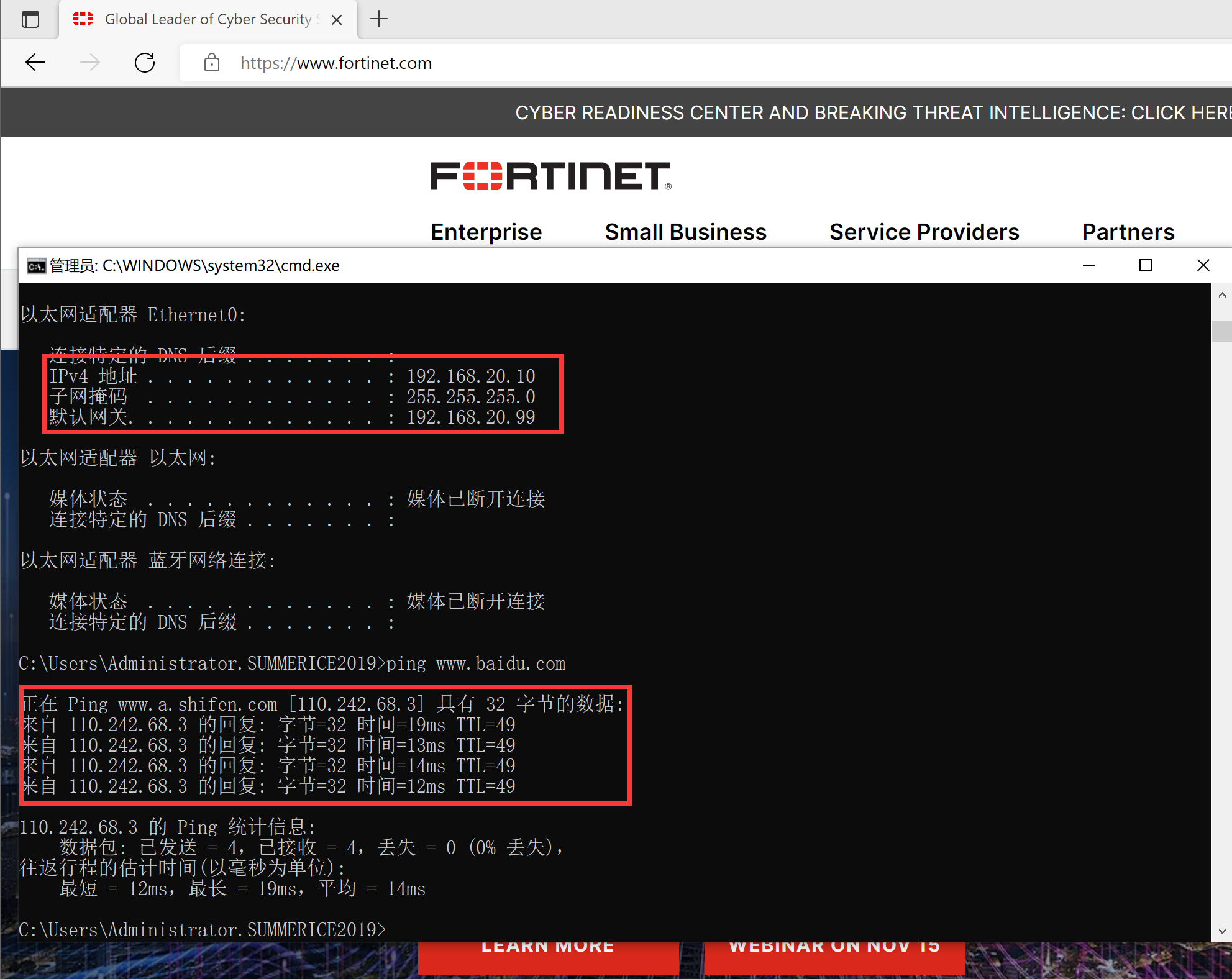

  1. VLAN20 内的 PC 访问互联网。

    image-20221111151547205

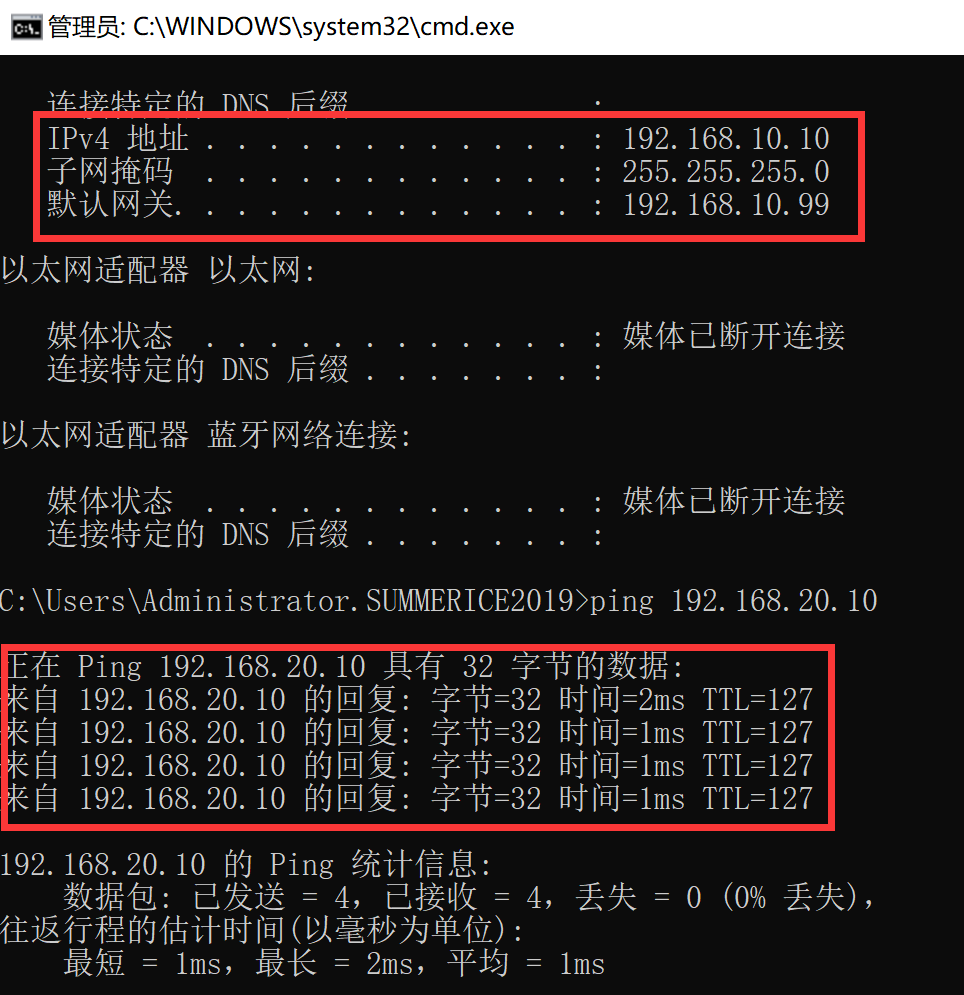

  2. VLAN10 内的 PC 访问 VLAN20 的 PC。

    image-20221111153737186

  3. 查看对应 sniffer 抓包，VLAN 10 主机访问 VLAN 20 主机的 Ping Request 从 Inside_VLAN10 进，从 Outside_VLAN10 出，随后从 Outside_Vlan20 进，从 Inside_VLAN20 出。

    FortiGate_Transparent # diagnose sniffer packet any "host 192.168.20.10 and icmp" 4
Using Original Sniffing Mode
interfaces=[any]
filters=[host 192.168.20.10 and icmp]
3.530807 Inside_VLAN10 in 192.168.10.10 -> 192.168.20.10: icmp: echo request
3.530823 Outside_VLAN10 out 192.168.10.10 -> 192.168.20.10: icmp: echo request
3.530826 port2 out 192.168.10.10 -> 192.168.20.10: icmp: echo request
3.531120 Outside_Vlan20 in 192.168.10.10 -> 192.168.20.10: icmp: echo request
3.531129 Inside_VLAN20 out 192.168.10.10 -> 192.168.20.10: icmp: echo request
3.531130 port1 out 192.168.10.10 -> 192.168.20.10: icmp: echo request

3.531696 Inside_VLAN20 in 192.168.20.10 -> 192.168.10.10: icmp: echo reply
3.531703 Outside_Vlan20 out 192.168.20.10 -> 192.168.10.10: icmp: echo reply
3.531703 port2 out 192.168.20.10 -> 192.168.10.10: icmp: echo reply
3.531856 Outside_VLAN10 in 192.168.20.10 -> 192.168.10.10: icmp: echo reply
3.531859 Inside_VLAN10 out 192.168.20.10 -> 192.168.10.10: icmp: echo reply
3.531859 port1 out 192.168.20.10 -> 192.168.10.10: icmp: echo reply

  4. 查看 Request 方向与 Reply 方向对应的 debug flow。

    • Ping Request 第 1 次从 Inside_VLAN10 送到 Outside_VLAN10（匹配 VLAN 10 的上网策略）。此时 FortiGate 创建 192.168.10.10 → 192.168.20.10（Inside_VLAN10 → Outside_VLAN10）的会话。

      Request方向第1次过FortiGate：
id=65308 trace_id=10 func=print_pkt_detail line=5857 msg="vd-root:0 received a packet(proto=1, 192.168.10.10:2->192.168.20.10:2048) tun_id=0.0.0.0 from Inside_VLAN10. type=8, code=0, id=2, seq=2879."
id=65308 trace_id=10 func=init_ip_session_common line=6043 msg="allocate a new session-00000386, tun_id=0.0.0.0"
id=65308 trace_id=10 func=br_fw_forward_handler line=578 msg="Allowed by Policy-1:"
id=65308 trace_id=10 func=__if_queue_push_xmit line=392 msg="send out via dev-Outside_VLAN10, dst-mac-aa:bb:cc:00:30:00"

    • 同时，FortiGate 会自动创建 192.168.10.10 → 192.168.20.10（Outside_VLAN20 → Inside_VLAN20）的辅助会话（上述创建会话的 Reflect 会话），流量第二次经过 FortiGate 时，从 Outside_VLAN20 进入并送到 Inside_VLAN20，匹配辅助会话送到 VLAN 20 下的 PC。

      Request方向第2次过FortiGate：
id=65308 trace_id=11 func=print_pkt_detail line=5857 msg="vd-root:0 received a packet(proto=1, 192.168.10.10:2->192.168.20.10:2048) tun_id=0.0.0.0 from Outside_VLAN20. type=8, code=0, id=2, seq=2879."
id=65308 trace_id=11 func=resolve_ip_tuple_fast line=5945 msg="Find an existing session, id-00000386, original direction"
id=65308 trace_id=11 func=br_fw_forward_dirty_handler line=282 msg="auxiliary ses proto=1 dev=19->18 192.168.10.10/2=>192.168.20.10/8"
id=65308 trace_id=11 func=npu_handle_session44 line=1322 msg="Trying to offloading session from Outside_VLAN20 to Inside_VLAN20, skb.npu_flag=00000400 ses.state=00008200 ses.npu_state=0x00000100"
id=65308 trace_id=11 func=__if_queue_push_xmit line=392 msg="send out via dev-Inside_VLAN20, dst-mac-00:0c:29:39:f3:ac"

    • Reply 方向的流量匹配辅助会话和主会话返回。

      Reply方向：
id=65308 trace_id=12 func=print_pkt_detail line=5857 msg="vd-root:0 received a packet(proto=1, 192.168.20.10:2->192.168.10.10:0) tun_id=0.0.0.0 from Inside_VLAN20. type=0, code=0, id=2, seq=2879."
id=65308 trace_id=12 func=resolve_ip_tuple_fast line=5945 msg="Find an existing session, id-00000386, reply direction"
id=65308 trace_id=12 func=br_fw_forward_dirty_handler line=282 msg="auxiliary ses proto=1 dev=19->18 192.168.10.10/2=>192.168.20.10/8"
id=65308 trace_id=12 func=npu_handle_session44 line=1322 msg="Trying to offloading session from Inside_VLAN20 to Outside_VLAN20, skb.npu_flag=00000000 ses.state=00008200 ses.npu_state=0x00000100"
id=65308 trace_id=12 func=__if_queue_push_xmit line=392 msg="send out via dev-Outside_VLAN20, dst-mac-aa:bb:cc:00:30:00"
id=65308 trace_id=13 func=print_pkt_detail line=5857 msg="vd-root:0 received a packet(proto=1, 192.168.20.10:2->192.168.10.10:0) tun_id=0.0.0.0 from Outside_VLAN10. type=0, code=0, id=2, seq=2879."
id=65308 trace_id=13 func=resolve_ip_tuple_fast line=5945 msg="Find an existing session, id-00000386, reply direction"
id=65308 trace_id=13 func=__if_queue_push_xmit line=392 msg="send out via dev-Inside_VLAN10, dst-mac-00:0c:29:ae:55:70"

  5. 查看对应会话，可以看到主会话为 192.168.10.10 → 192.168.20.10（Inside_VLAN10 → Outside_VLAN10），辅助会话有 reflect 标记，Outside_VLAN20 → Inside_VLAN20。

    session info: proto=1 proto_state=00 duration=38 expire=21 timeout=0 flags=00000000 socktype=0 sockport=0 av_idx=0 use=4
origin-shaper=
reply-shaper=
per_ip_shaper=
class_id=0 ha_id=0 policy_dir=0 tunnel=/ vlan_cos=0/0
state=may_dirty br
statistic(bytes/packets/allow_err): org=120/2/1 reply=120/2/1 tuples=2
tx speed(Bps/kbps): 3/0 rx speed(Bps/kbps): 3/0
orgin->sink: org pre->post, reply pre->post dev=16->17/17->16 gwy=0.0.0.0/0.0.0.0
hook=pre dir=org act=noop 192.168.10.10:2->192.168.20.10:8(0.0.0.0:0)
hook=post dir=reply act=noop 192.168.20.10:2->192.168.10.10:0(0.0.0.0:0)
misc=0 policy_id=1 pol_uuid_idx=15744 auth_info=0 chk_client_info=0 vd=0
serial=00000386 tos=ff/ff app_list=0 app=0 url_cat=0
rpdb_link_id=00000000 ngfwid=n/a
npu_state=0x000100
no_ofld_reason:  npu-flag-off
reflect info 0:
dev=19->18/18->19
npu_state=0x000100
npu info: flag=0x00/0x00, offload=0/0, ips_offload=0/0, epid=0/0, ipid=0/0, vlan=0x0000/0x0000
vlifid=0/0, vtag_in=0x0000/0x0000 in_npu=0/0, out_npu=0/0, fwd_en=0/0, qid=0/0
total reflect session num: 1
total session 1

  6. 查看当前接口列表，可以看到 4 个 VLAN 接口的 index，与会话中的 dev 对应。

    FortiGate # diagnose netlink interface list | grep VLAN
if=Inside_VLAN10 family=00 type=1 index=16 mtu=1500 link=0 master=0
if=Outside_VLAN10 family=00 type=1 index=17 mtu=1500 link=0 master=0
if=Inside_VLAN20 family=00 type=1 index=18 mtu=1500 link=0 master=0
if=Outside_VLAN20 family=00 type=1 index=19 mtu=1500 link=0 master=0

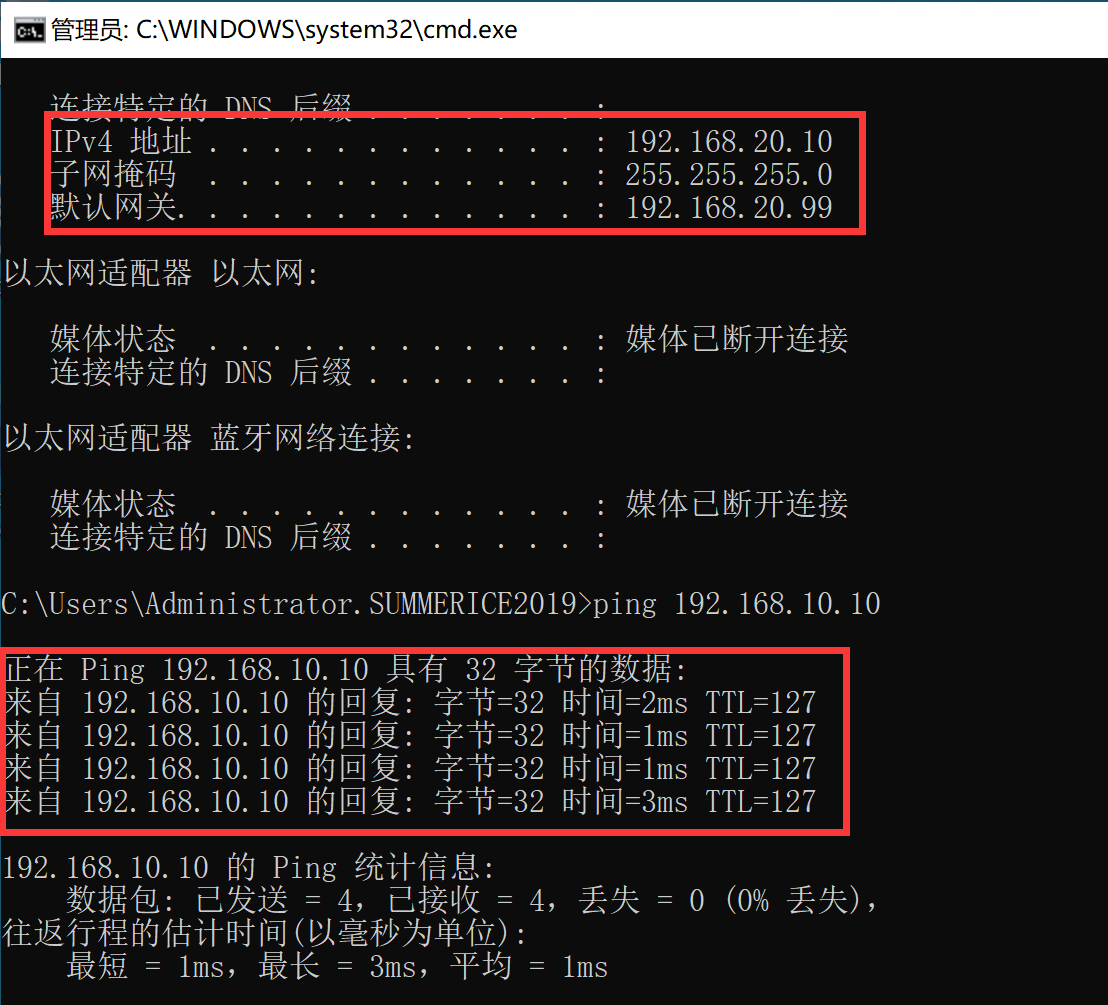

  7. 使用 VLAN20 下的 PC 访问 VLAN 10 下的 PC，也可以正常访问。

    image-20221111160205839

重要

Forward-Domain 参考文档：https://community.fortinet.com/t5/FortiGate/Technical-Note-Configure-a-FortiGate-unit-in-Transparent-mode/ta-p/194458
