HA 集群普通管理

网络需求

通过业务接口管理和配置 HA 集群。

网络拓扑

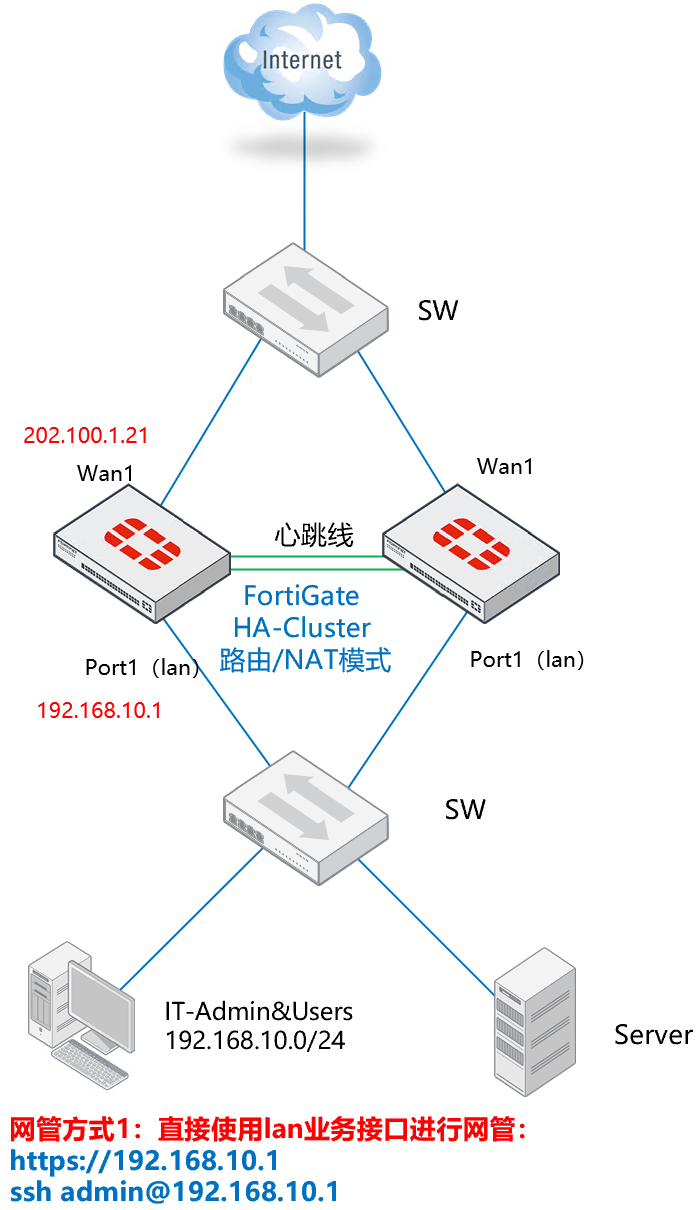

image-20240103154125024

配置要点

  • 配置 HA 基础配置

  • 配置基础 LAN/WAN 上网服务

  • 配置网络管理的相关参数

  • 配置防火墙的 SYSLOG、SNMP、FMG

配置步骤和结果验证

HA 基础配置

  1. 配置 HA 基础配置，初始化配置防火墙的时候可以通过 mgmt 口登陆到防火墙上，一般 mgmt 口的管理 IP 是 192.168.1.99，第一步可以通过此 IP 登陆防火墙（参考 系统管理 → 管理方式 → Web 管理章节），或者通过 console 口管理防火墙（参考 系统管理 → 管理方式 → Console 管理章节）。具体型号初始化如果网管和接口的网管 IP 信息等可参考 https://docs.fortinet.com/product/fortigate/hardware 或 https://docs.fortinet.com/document/fortigate/hardware/fortigate-quickstart-guide-high-end?model = all 。

  2. 按照以上方式登陆第一次开箱的防火墙。先登陆主防火墙，并配置进行 HA 的基础配置，然后登陆到备防火墙，配置备防火墙的 HA 基础配置。

  3. 分别配置主防火墙和备防火墙的 HA，主防火墙优先级调整为 150，备防火墙的优先级保持默认的 120，配置 HA-cluster 组名字和密码，监控业务接口 wan1 和 port1，使用 HA1 和 HA2 接口将二者互联。

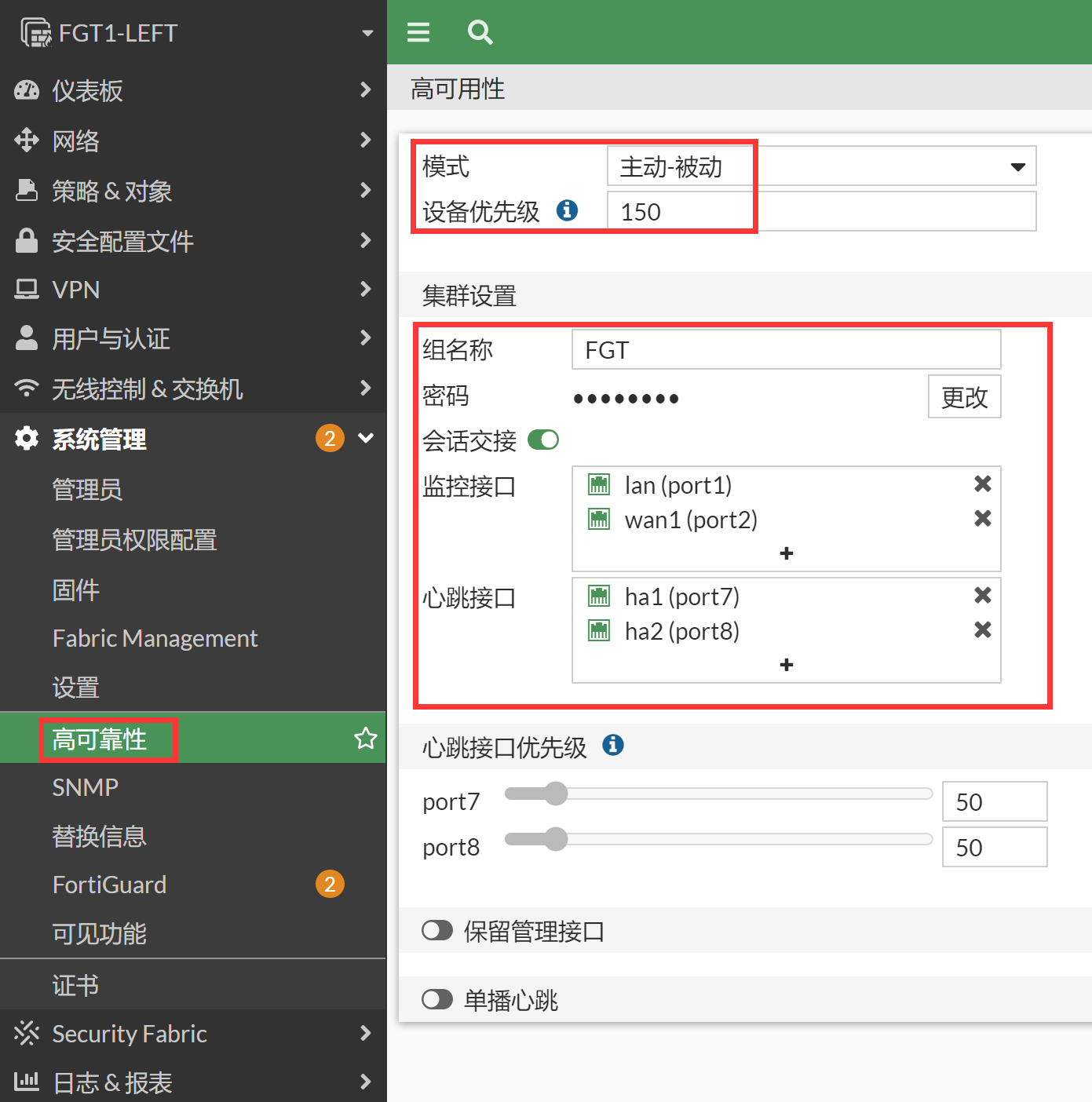

    image-20230105104936031
    config system ha
    set group-name "FGT"
    set mode a-p
    set password ENC XU4Yv532eMH20TXkbxDMQWRNs+ChZrIVXcotCFVP2C86QBl2zhznTNU+0PDKw5Vlvtm6B+NCZ+f+1EiT3MsUteDHW82Aten6q+Yu6zAT5NuXYYIKnVpG=
    set hbdev "port7" 50 "port8" 50
    set session-pickup enable
    set override disable
    set priority 150
    set monitor "port1" "port2"
end

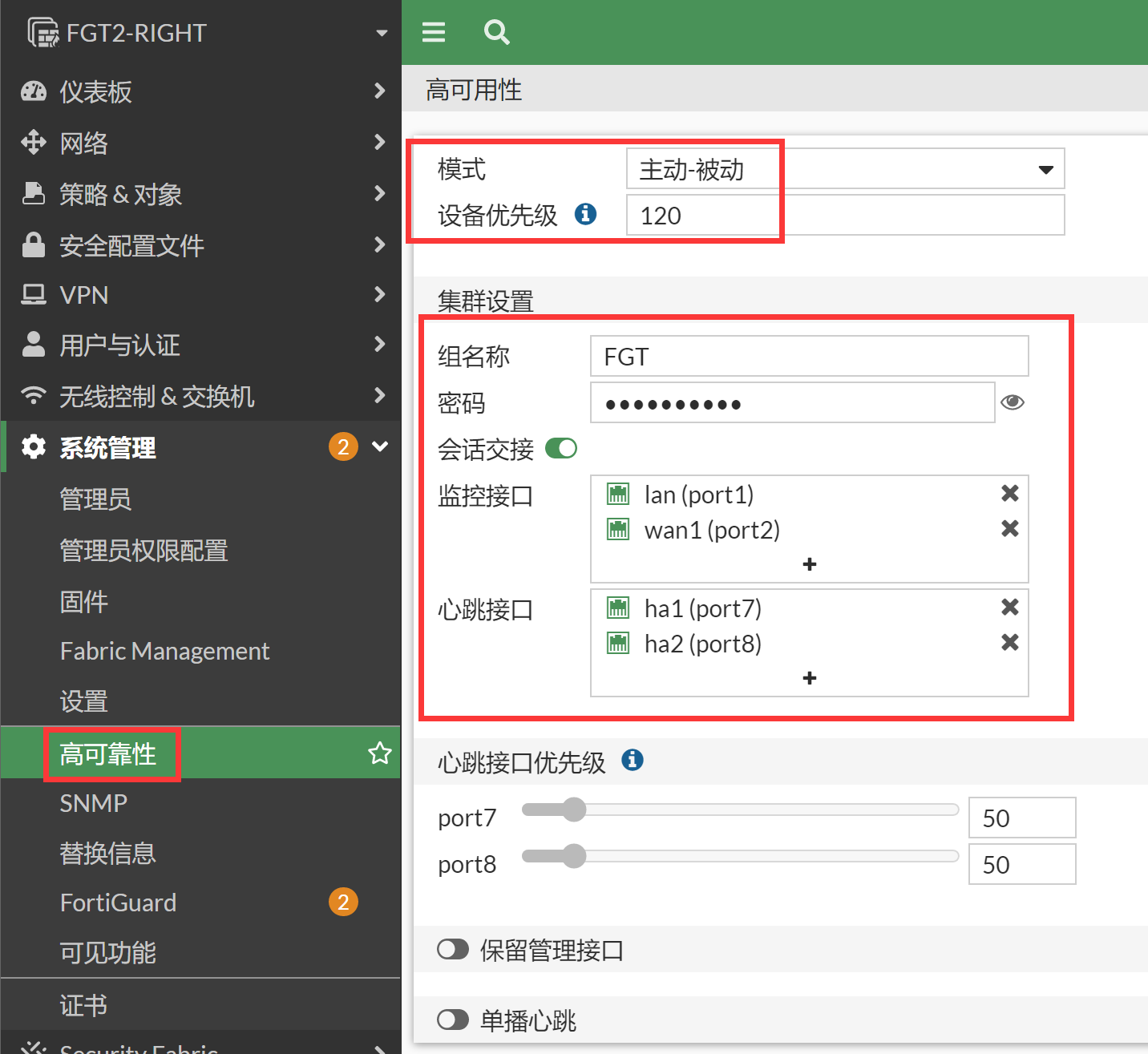

    image-20230105105343690
    config system ha
    set group-name "FGT"
    set mode a-p
    set password ENC HzpTLoO69D1nrZ9QZbKFDbuUmCefmDRbZqTvgSseAgh2zU8JOHq1bthC750a+p5S/rkfRSROmhVMqOKRbBZkir3C8VWW9l+h7jl7Xp4N5sdA1CmDSUzX=
    set hbdev "port7" 50 "port8" 50
    set session-pickup enable
    set override disable
    set priority 120
    set monitor "port1" "port2"
end

  4. 双方的 HA 配置完毕之后将 ha1 和 ha2 线相互直连，将会进行 HA 的选举，此时优先级 150 高的 FGT 将成为主防火墙，优先级低的 120 的 FGT 将成为备防火墙。然后备防火墙的配置将会和主防火墙进行同步，备防火墙所有配置和主防火墙一致，此时备防火墙也将不再可以 WEB/SSH 登录，仅仅可以 Console 登录。后续所有的操作和配置都在主防火墙上的 GUI、SSH 或 Console 完成。

  5. 选举结果如下，FGT1-LEFT 成为主设备。

    FGT1-LEFT # diagnose sys ha status
HA information
Statistics
        traffic.local = s:0 p:22783 b:12890083
        traffic.total = s:0 p:22793 b:12890691
        activity.ha_id_changes = 2
        activity.fdb  = c:0 q:0

Model=80008, Mode=2 Group=0 Debug=0
nvcluster=1, ses_pickup=1, delay=0

[Debug_Zone HA information]
HA group member information: is_manage_primary=1.
FGVM08TM22000173:      Primary, serialno_prio=1, usr_priority=150, hostname=FGT1-LEFT
FGVM08TM22000174:    Secondary, serialno_prio=0, usr_priority=120, hostname=FGT2-RIGHT

[Kernel HA information]
vcluster 1, state=work, primary_ip=169.254.0.2, primary_id=0:
FGVM08TM22000173:      Primary, ha_prio/o_ha_prio=0/0
FGVM08TM22000174:    Secondary, ha_prio/o_ha_prio=1/1

  6. 这三个命令都可以看到 HA 的选举结果和 HA 状态。

    # diagnose sys ha status
# get system status
# get system ha status

  7. GUI 查看 HA 的选举结果和状态。

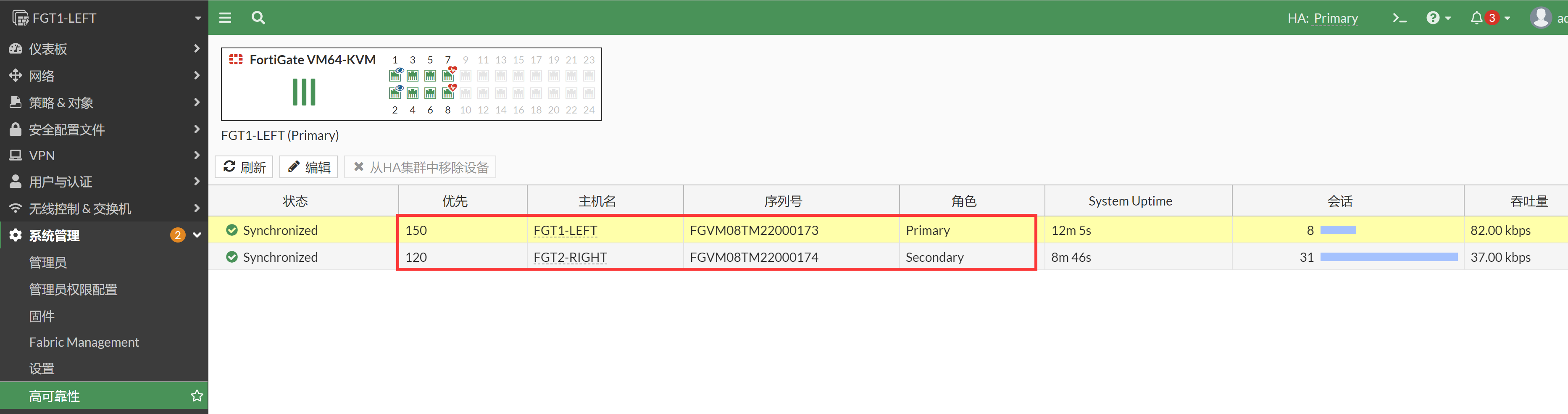

    image-20230105110035037

  8. 配置基础 LAN/WAN 上网服务。此步骤为正常上网的基础配置，大概的步骤是配置接口 IP、配置默认路由、配置策略即可实现防火墙的简单上网配置。（所有配置都在主防火墙上完成，备防火墙此时不可以登陆）

  9. 配置接口 IP。

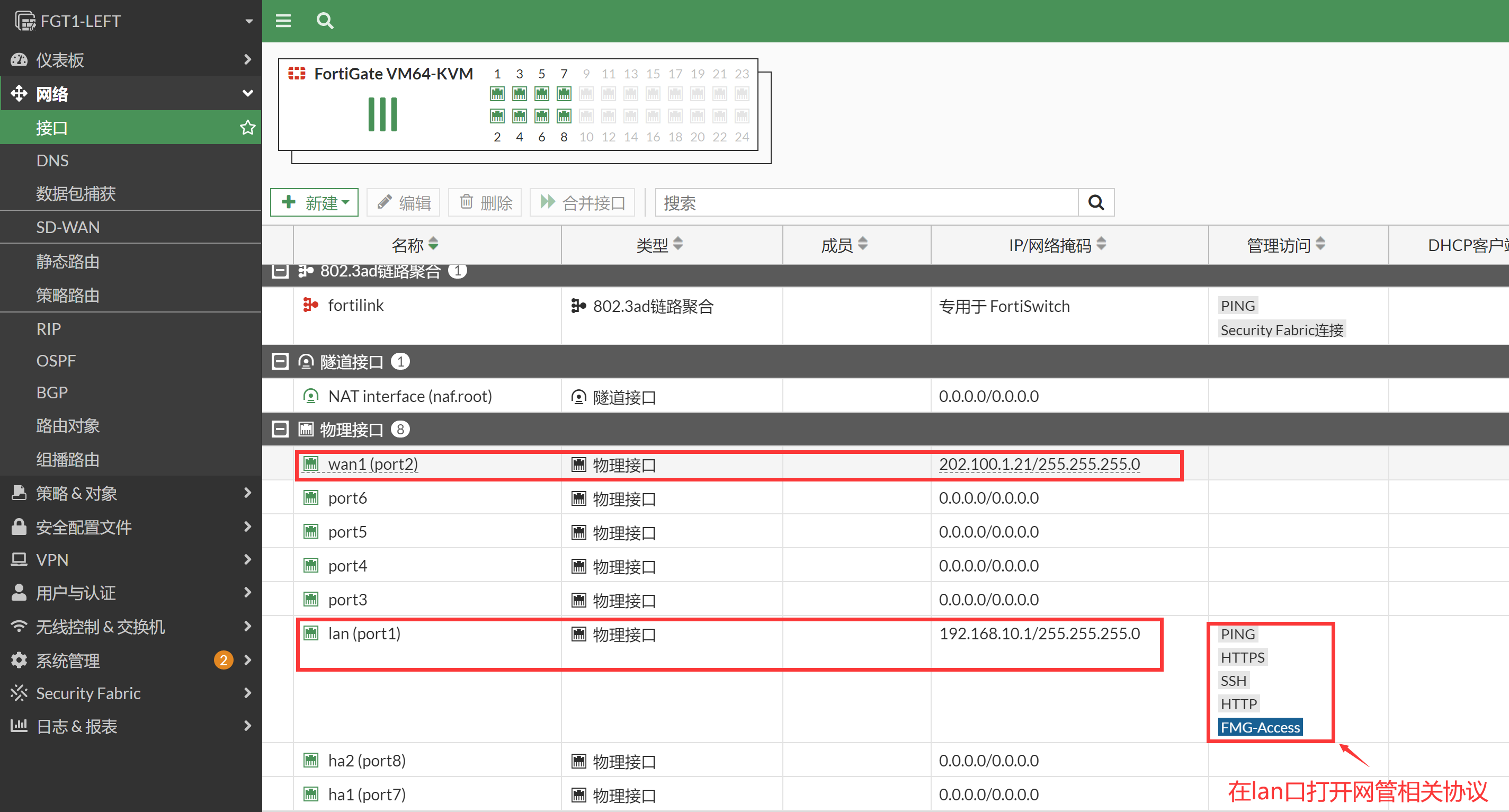

    image-20230105110442296
    config system interface
    edit "port1"
        set vdom "root"
        set ip 192.168.10.1 255.255.255.0
        set allowaccess ping https ssh snmp http fgfm
        set type physical
        set alias "lan"
        set snmp-index 1
    next
    edit "port2"
        set vdom "root"
        set ip 202.100.1.21 255.255.255.0
        set type physical
        set alias "wan1"
        set snmp-index 2
    next
end

  10. 配置默认路由。

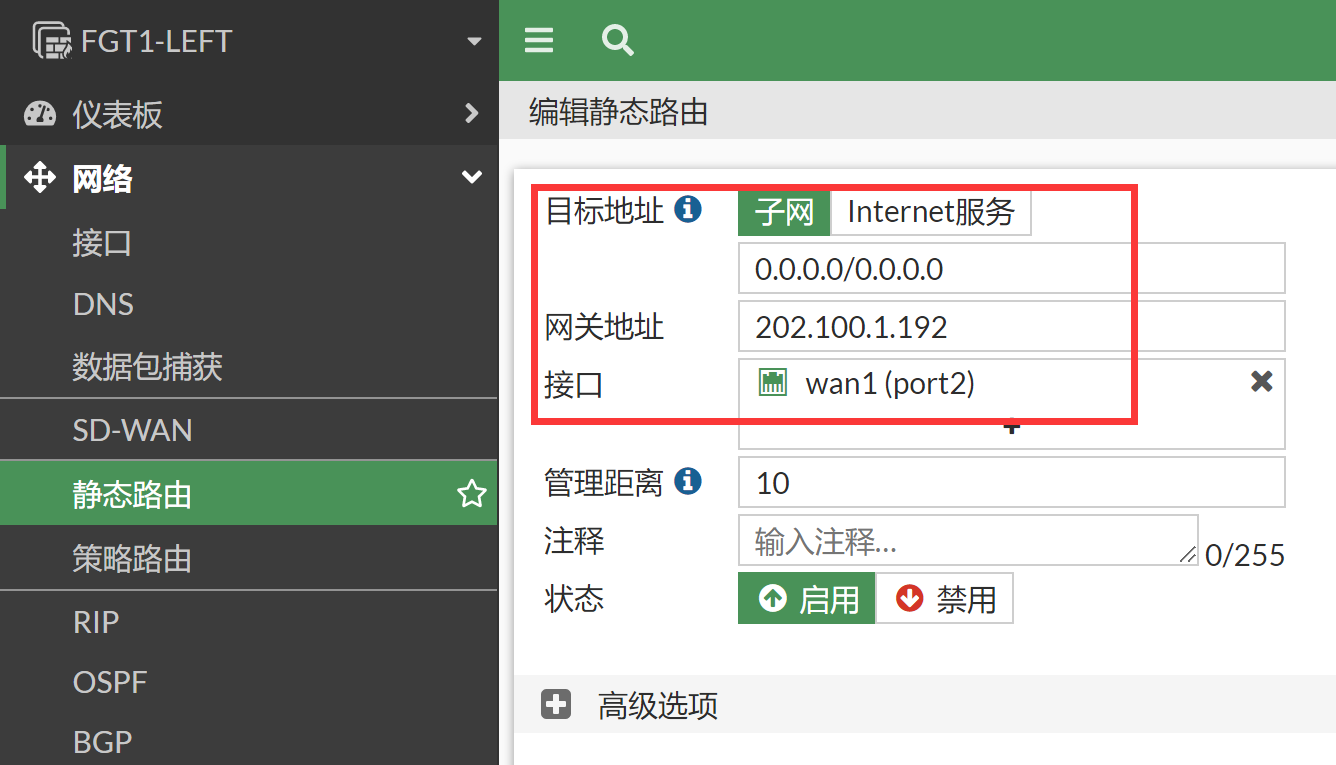

    image-20230105110645989
    config router static
    edit 1
        set gateway 202.100.1.192
        set device "port2"
    next
end

  11. 配置上网策略。

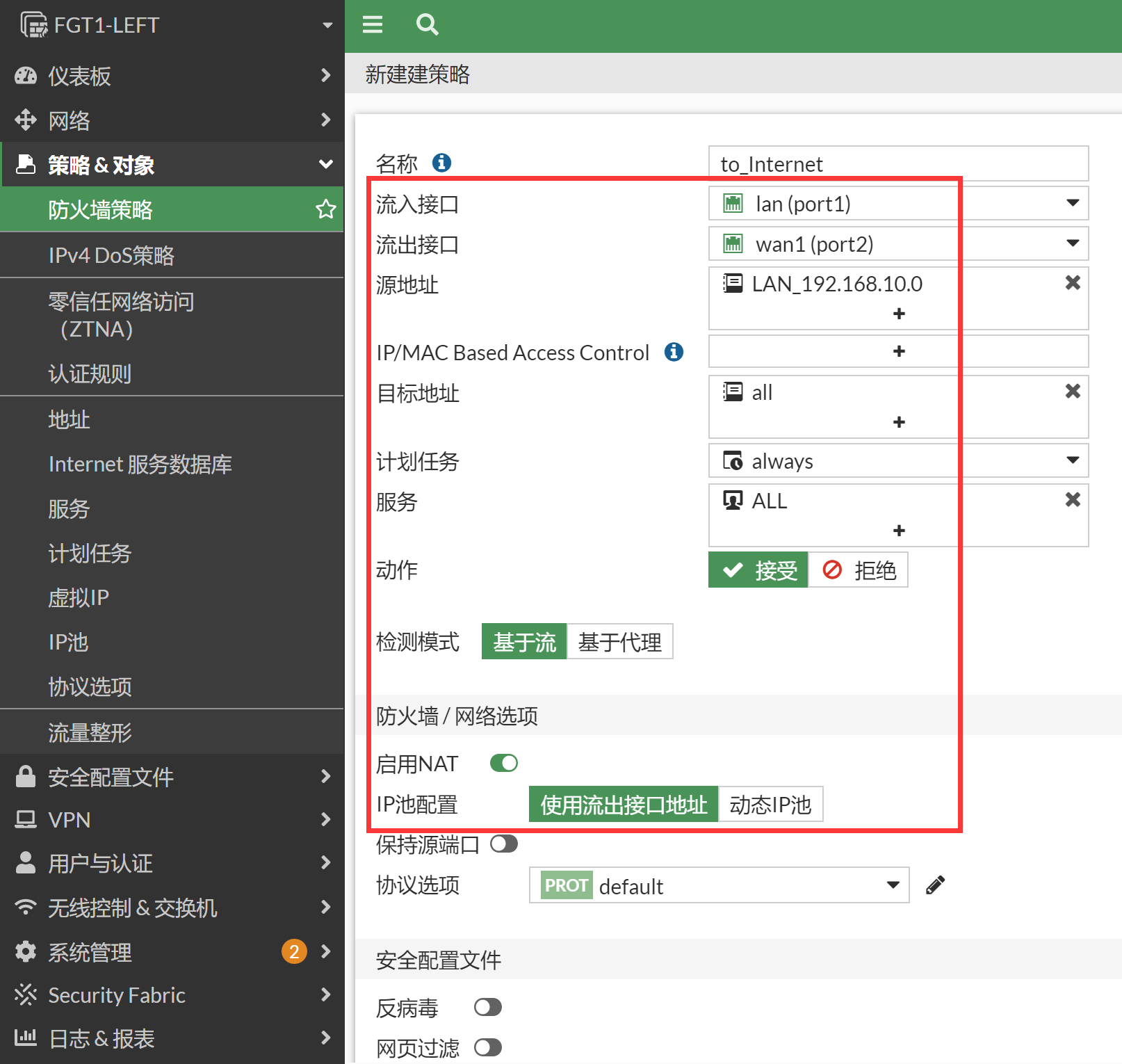

    image-20230105110948815
    config firewall policy
    edit 1
        set name "to_Internet"
        set srcintf "port1"
        set dstintf "port2"
        set action accept
        set srcaddr "LAN_192.168.10.0"
        set dstaddr "all"
        set schedule "always"
        set service "ALL"
        set nat enable
    next
end

  12. 配置 LAN 口网管相关参数，关于网管目前可以通过 port1（lan）的 192.168.10.1 进行管理，比较关键的网管因素是：

    • port1 接口下开启了网管的协议，比如 https、http、ssh、snmp 等。

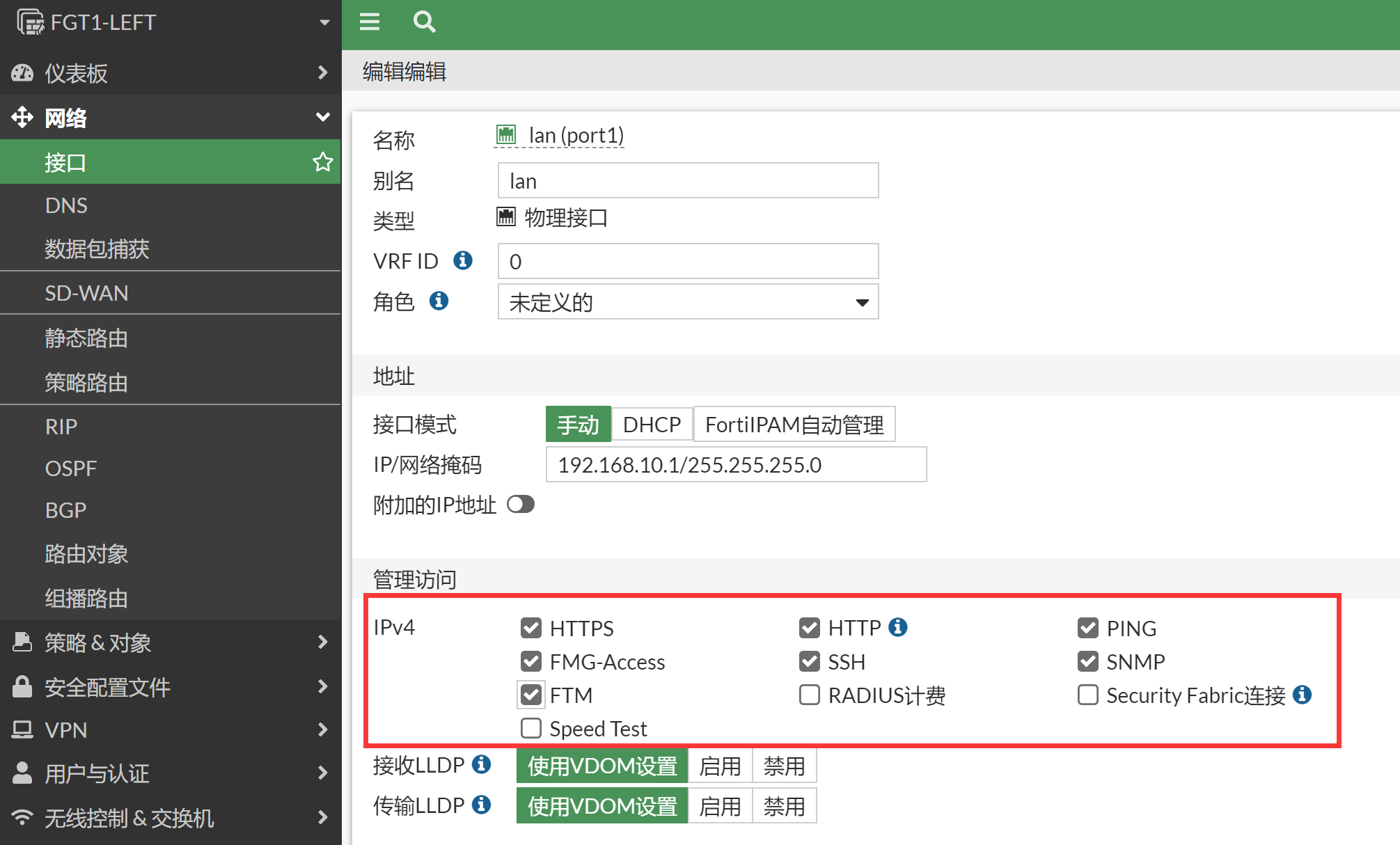

      image-20230105112006363

    • 管理员可信任主机如果配置了的话，需要包含发起管理请求的主机 IP 或网段。

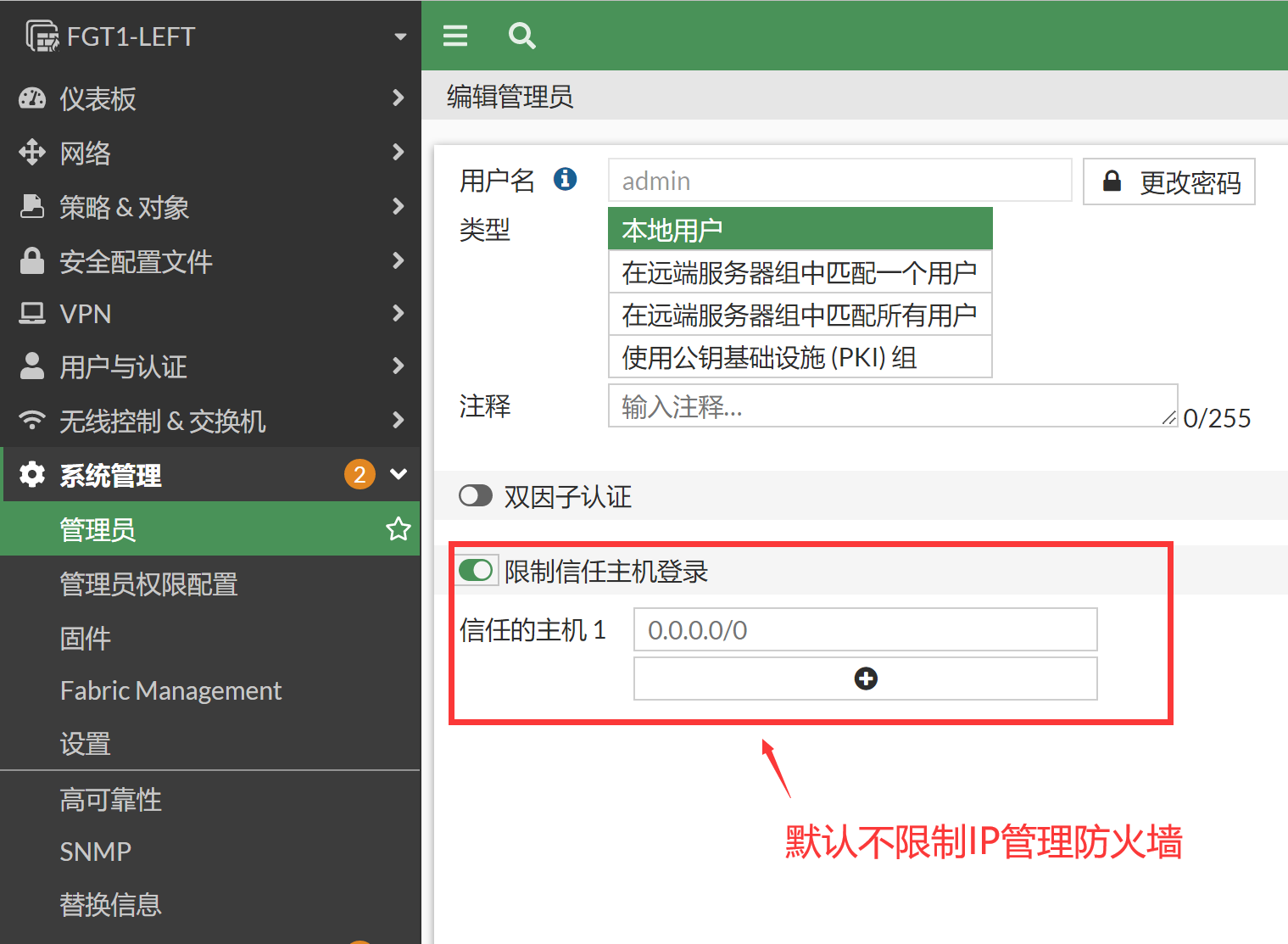

      image-20230105112116320

    • 客户端 PC 到 FGT 的来回路由可达，可以通过 ping 和 tracert 测试。

    • 上面 1、2 点确认没有问题之后，还是遇到不通的情况，可以通过 sniffer 抓包和 debug flow 确认问题所在。

      FGT # diagnose sniffer packet any "host 192.168.10.1" 4 0 l

    • 如果跨接口管理防火墙，比如处于 port1 的 PC 要通过防火墙 port2 接口的 IP 管理防火墙，则需要主要有 port1 到 port2 的放通策略，否则数据也是不通的。

    • 出现网管不了的情况，99% 就是以上的原因了。

网管配置

SYSLOG

  1. 确认通过 192.168.10.1 网管没问题的话，配置 SYSLOG 等本机发出的网管配置。

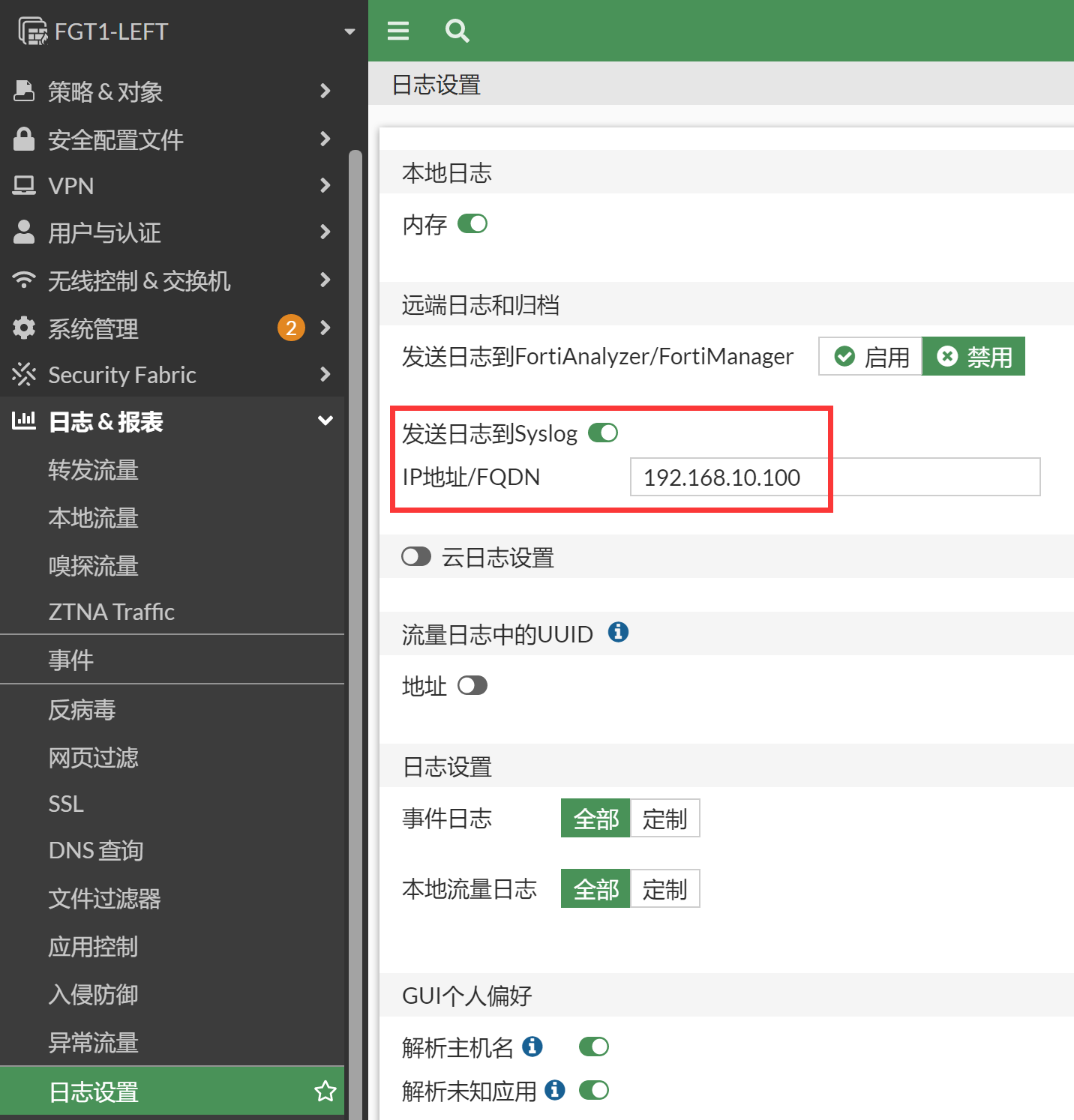

    image-20230105113221271
    config log syslogd setting
    set status enable
    set server "192.168.10.100"
end

  2. 主/备防火墙的日志都会通过业务接口 port1 192.168.10.1 将 syslog 日志发送出去，备防火墙的 syslog 日志会通过心跳线到主机，然后由主机代为转发。

    FGT1-LEFT # diagnose sniffer packet any "port 514" 4
interfaces=[any]
filters=[port 514]
0.918154 port1 out 192.168.10.1.15840 -> 192.168.10.125.514: udp 635    //主防火墙的syslog日志
0.918225 port1 out 192.168.10.1.15840 -> 192.168.10.125.514: udp 649
5.492057 port1 out 192.168.10.1.22418 -> 192.168.10.125.514: udp 649
5.961902 port_ha in 169.254.0.2.514 -> 169.254.0.1.514: udp 454    //备防火墙的console登陆日志
5.962018 port1 out 192.168.10.1.22418 -> 192.168.10.125.514: udp 418
5.968684 port1 out 192.168.10.1.15840 -> 192.168.10.125.514: udp 554
8.314617 port1 out 192.168.10.1.22418 -> 192.168.10.125.514: udp 730
8.507346 port_ha in 169.254.0.2.514 -> 169.254.0.1.514: udp 473    //备防火墙的console退出日志
8.507479 port1 out 192.168.10.1.22418 -> 192.168.10.125.514: udp 437
8.964545 port1 out 192.168.10.1.22418 -> 192.168.10.125.514: udp 724
9.074989 port1 out 192.168.10.1.15840 -> 192.168.10.125.514: udp 597

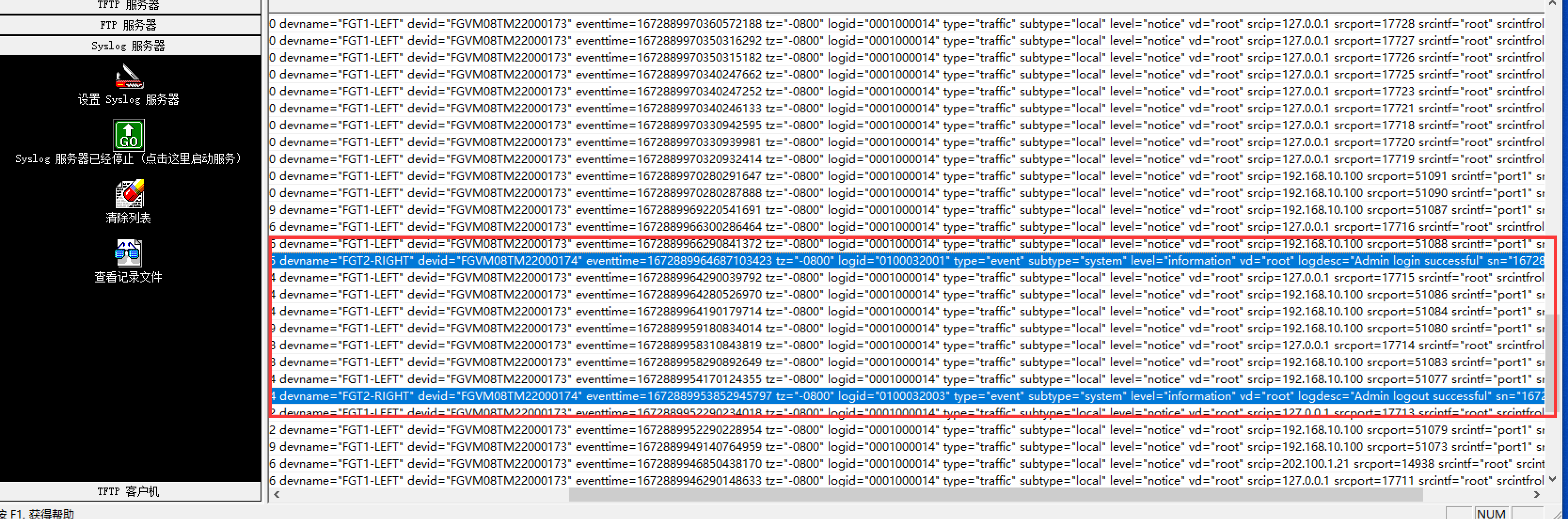

    image-20230105114206310

SNMP

  1. lan 接口下开启 SNMP 协议。

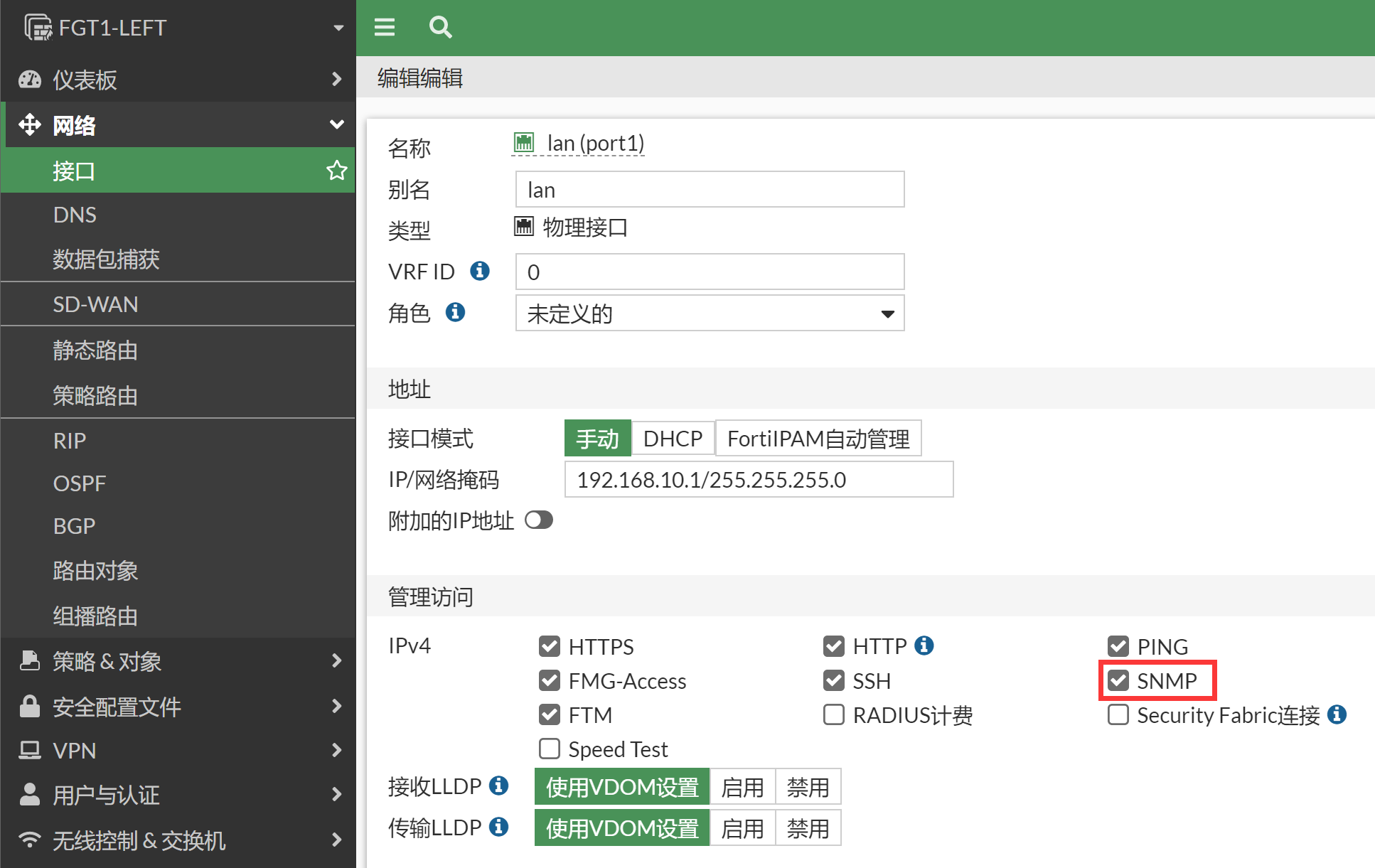

    image-20230105141325058
    config system interface
    edit "port1"
        set vdom "root"
        set ip 192.168.10.1 255.255.255.0
        set allowaccess ping https ssh snmp http fgfm ftm
        set type physical
        set alias "lan"
        set snmp-index 1
    next
end

  2. 开启 SNMP 功能。

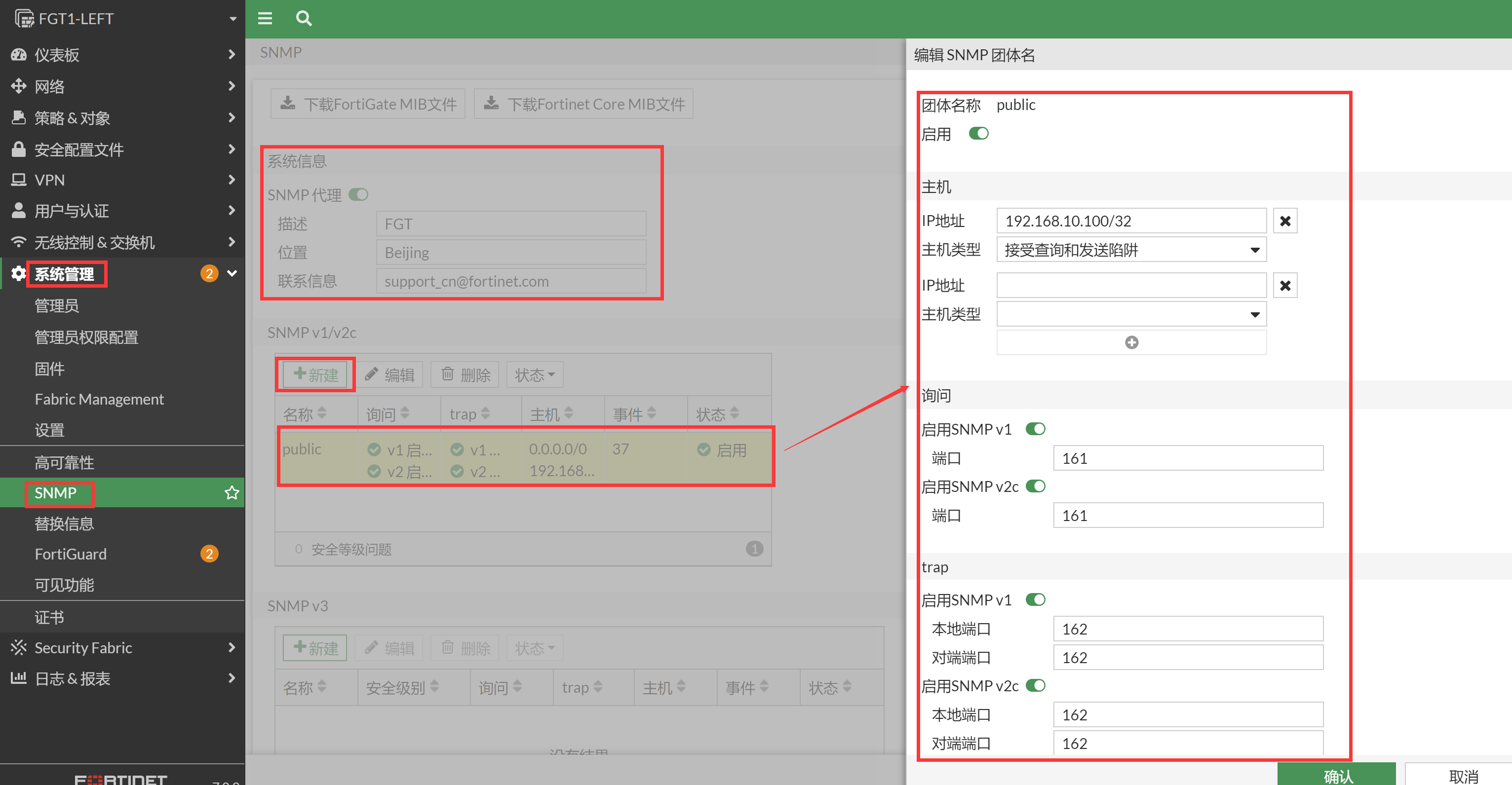

    image-20230105143053074
    config system snmp sysinfo
    set status enable
    set description "FGT"
    set contact-info "support_cn@fortinet.com"
    set location "Beijing"
end

config system snmp community
    edit 1
        set name "public"
        config hosts
            edit 1
                set ip 192.168.10.100 255.255.255.255
            next
        end
    next
end

  3. 在 SNMP 客户端对 FortiGate 的 lan 口进行 get/walk 操作，这里以 IReasoning MIB Browser 为例。

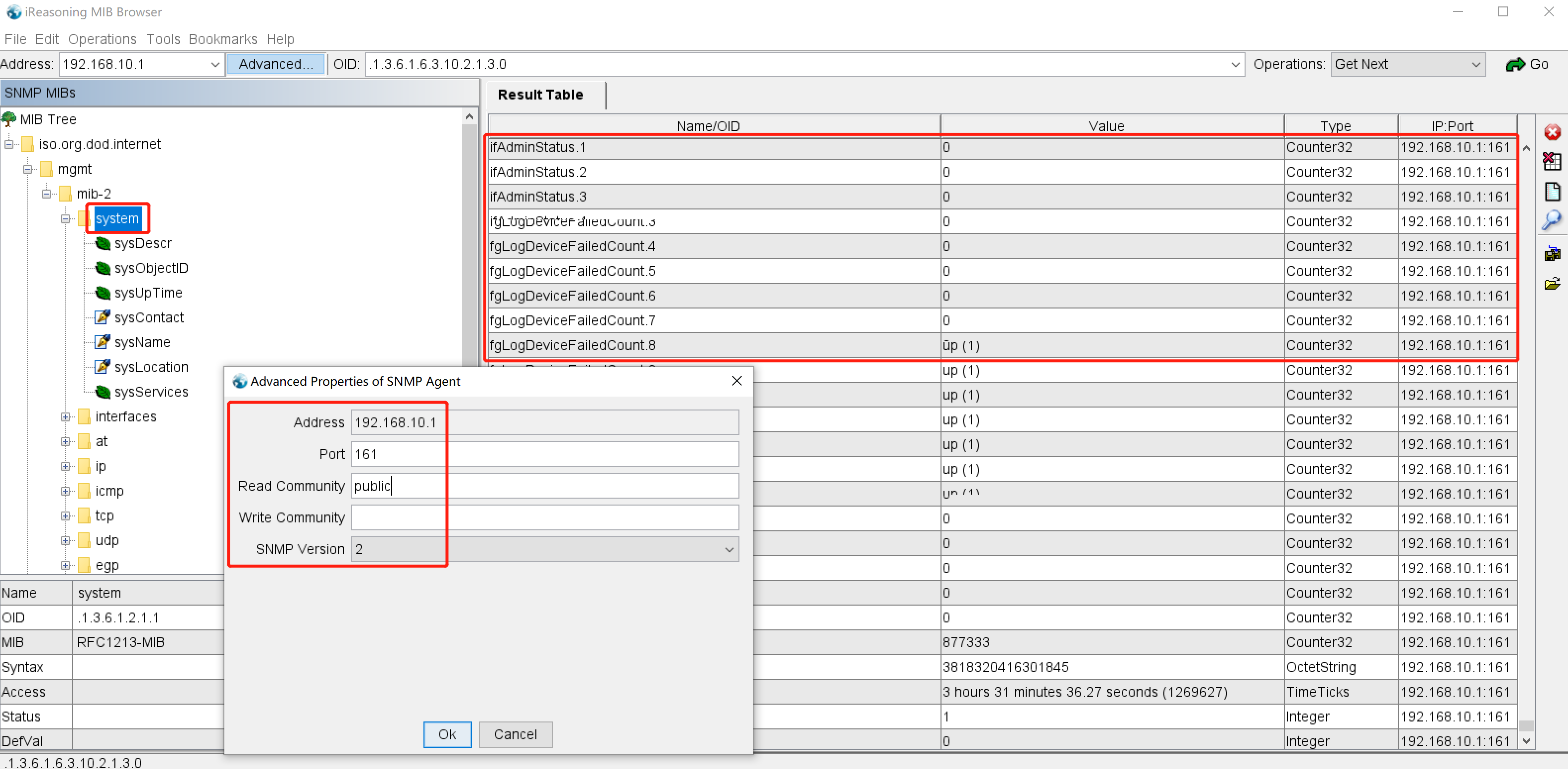

    image-20230105142544773

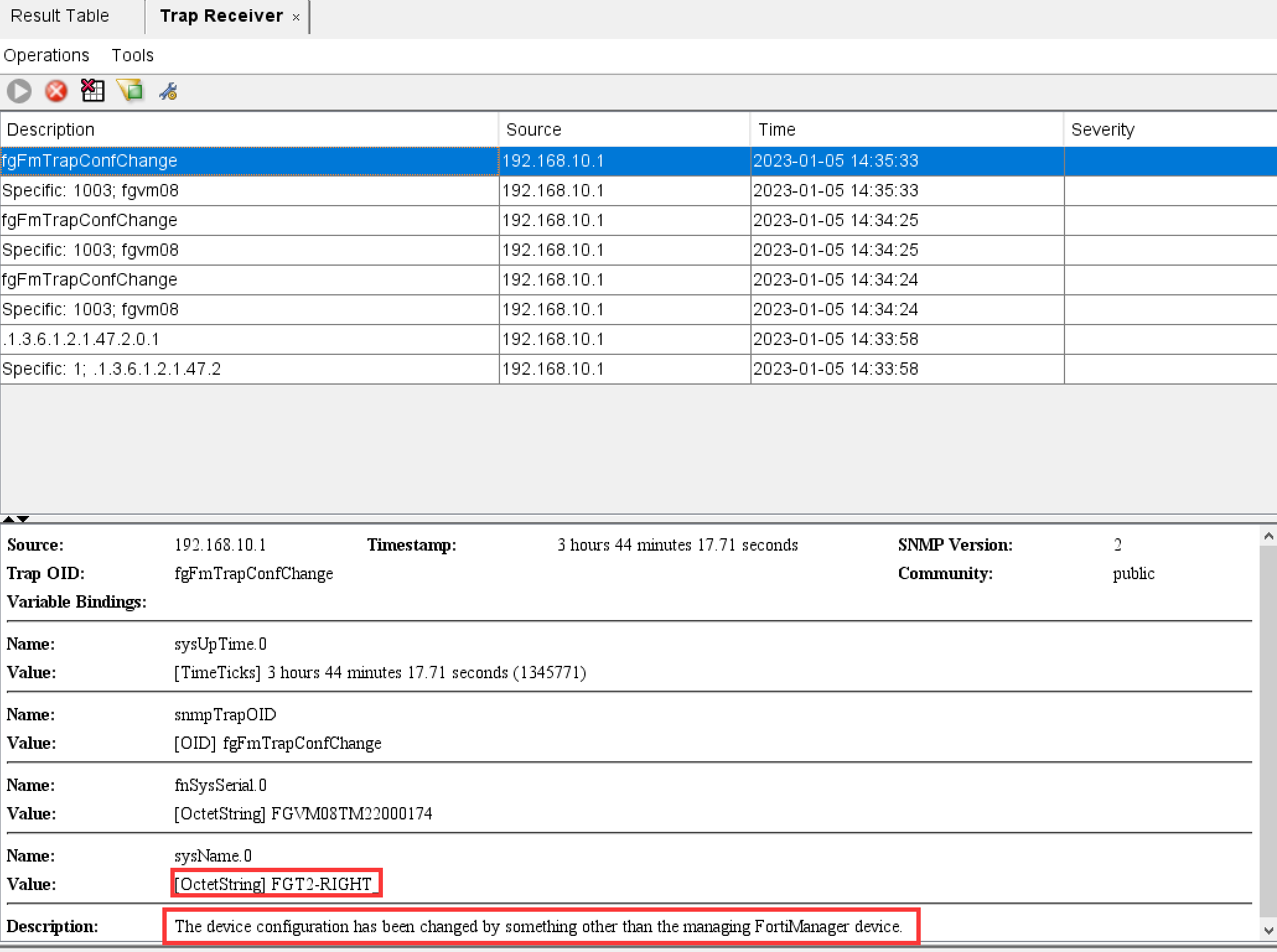

  4. SNMP 客户端接收到的 FGT 发送的 trap 信息，可以看到主备设备均通过主设备进行发送。

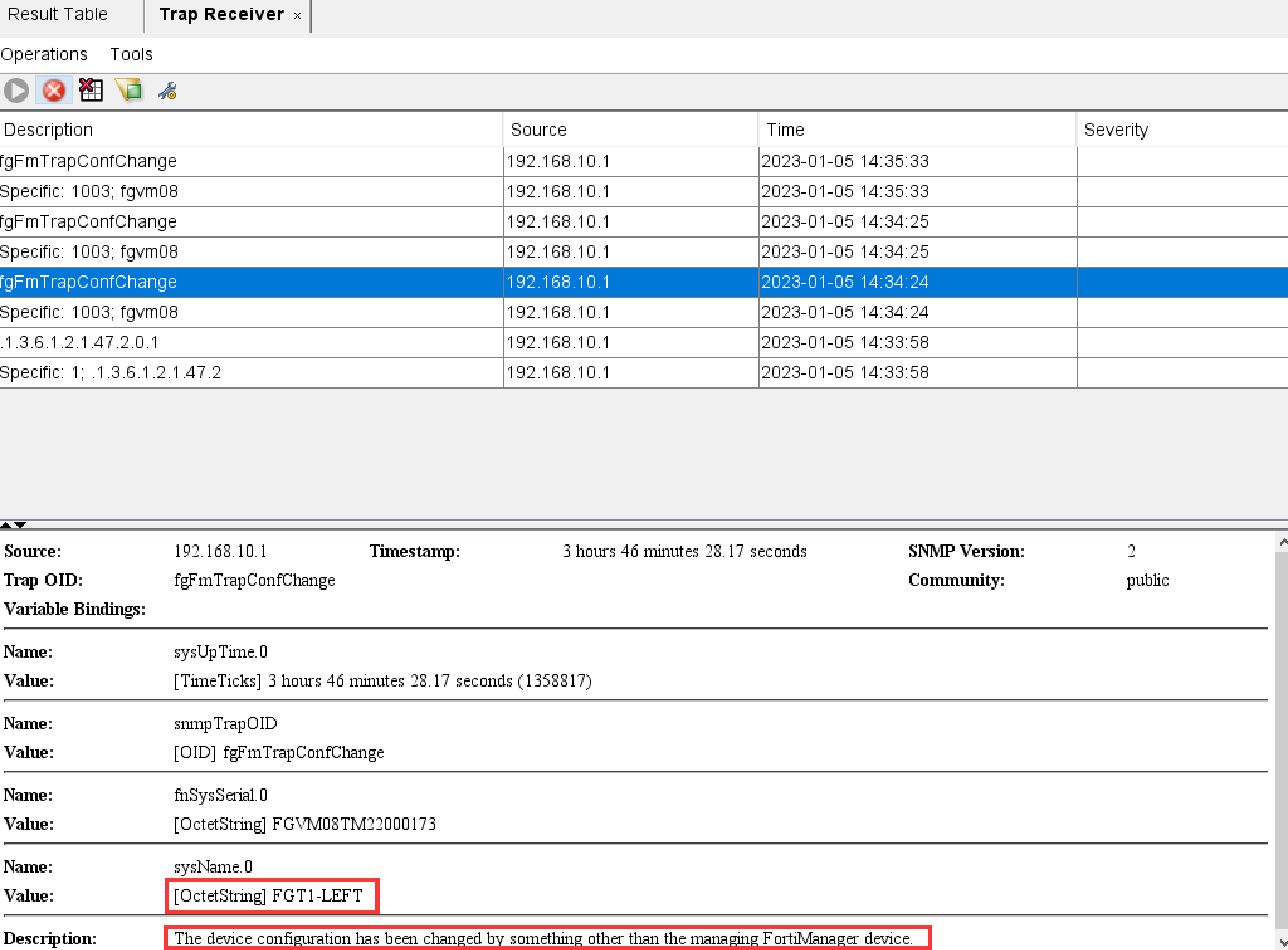

    image-20230105143644955image-20230105143717421

FortiManger 管理

  1. FortiManager 通过 FGT 的 lan 口添加设备，在 FGT 的 lan 口下开启 FMG 管理协议。

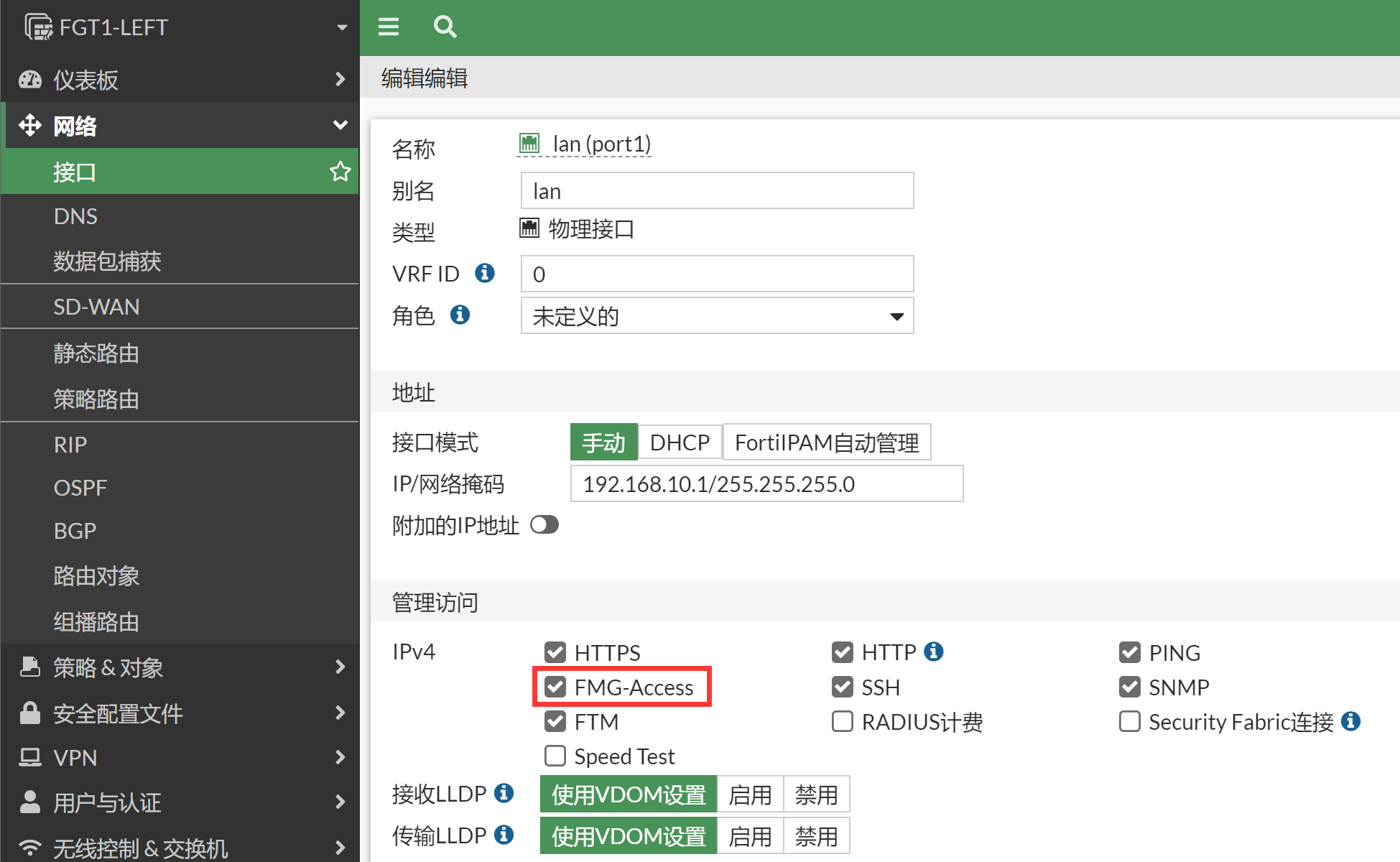

    image-20230105144647813
    config system interface
    edit "port1"
        set vdom "root"
        set ip 192.168.10.1 255.255.255.0
        set allowaccess ping https ssh snmp http fgfm ftm
        set type physical
        set alias "lan"
        set snmp-index 1
    next
end

  2. 配置防火墙主动连接 FMG（如果 FMG 可以主动访问到 FGT，也可以通过 FMG 主动添加 FGT）。

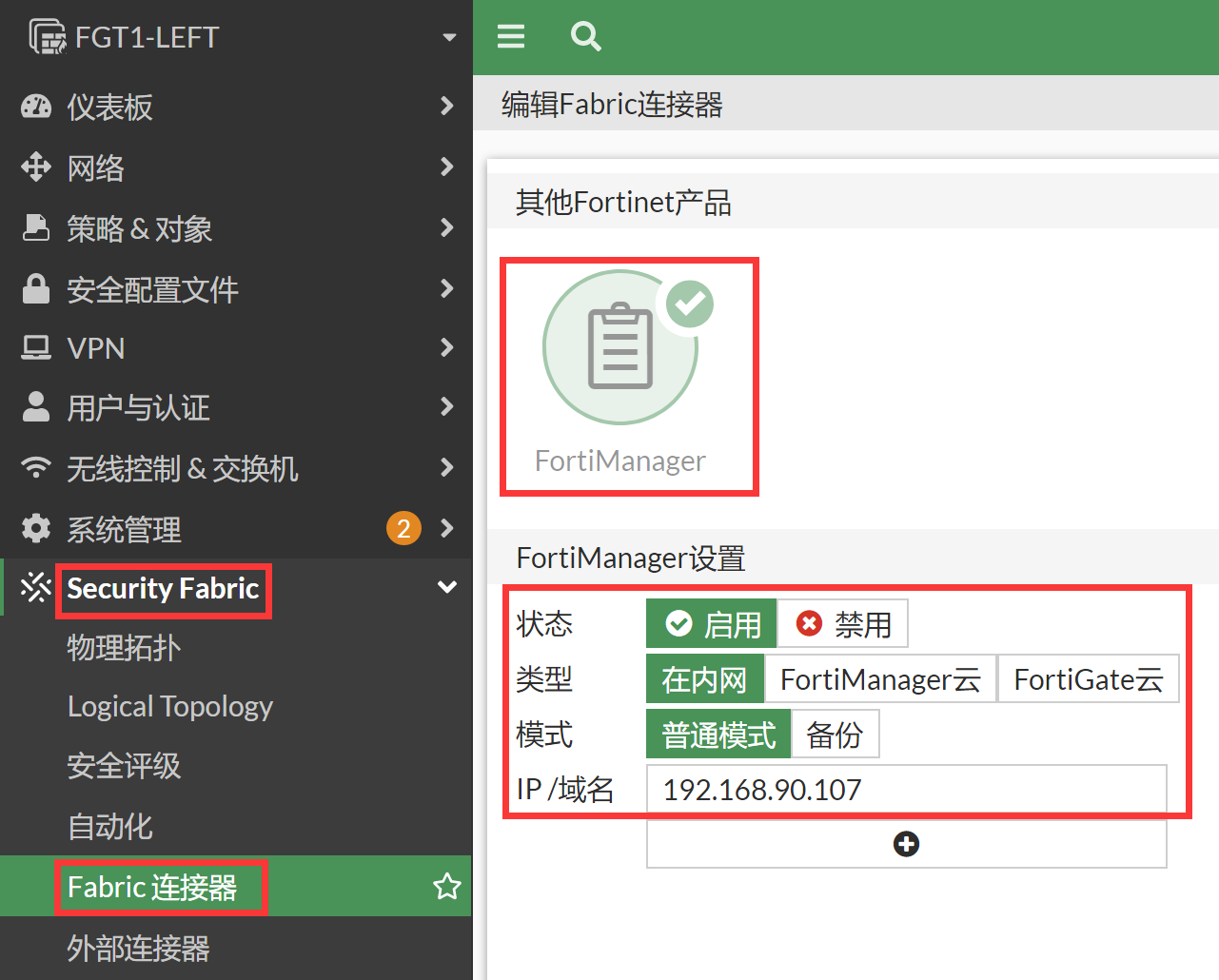

    image-20230105144528600
    config system central-management
    set type fortimanager
    set fmg "192.168.90.107"
end

  3. 如果是 FGT 主动去注册 FMG，则 FMG 会有未注册的设备提示。

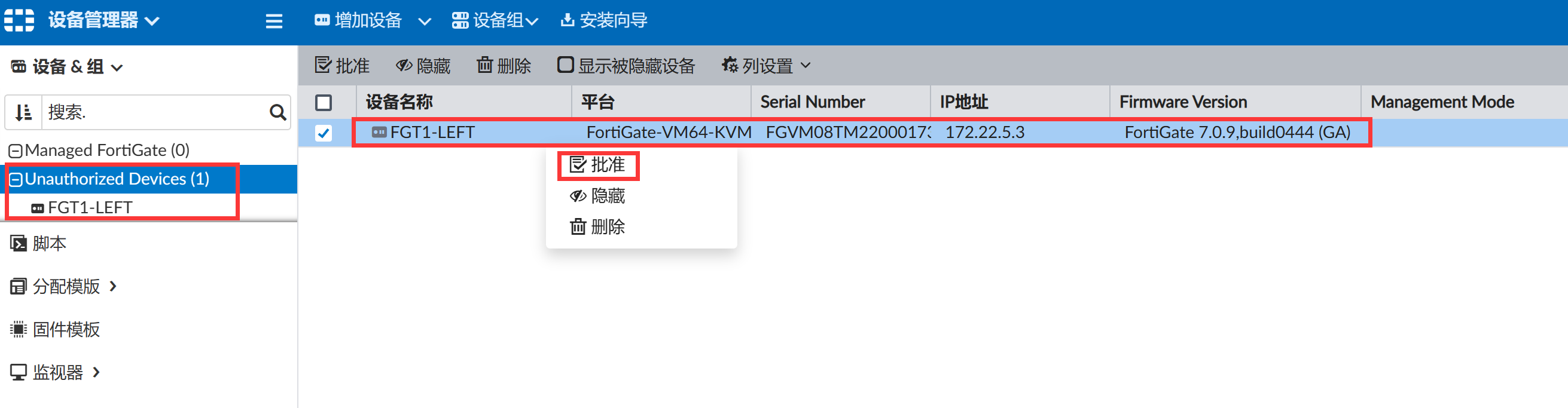

    image-20230105145449991

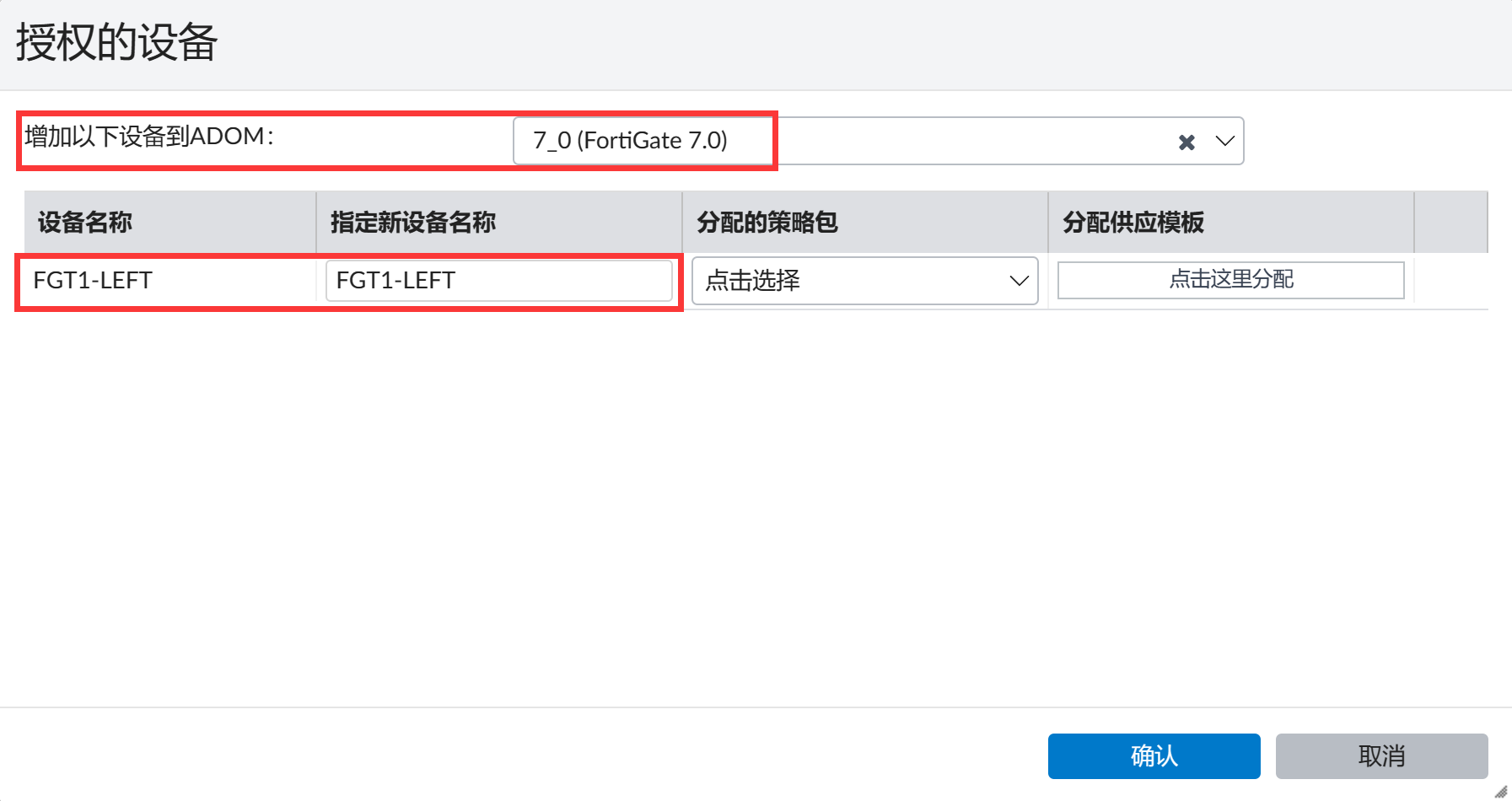

  4. 只需要将设备添加到 FMG 的对应 ADOM 的设备管理中即可。

    image-20230105145516647

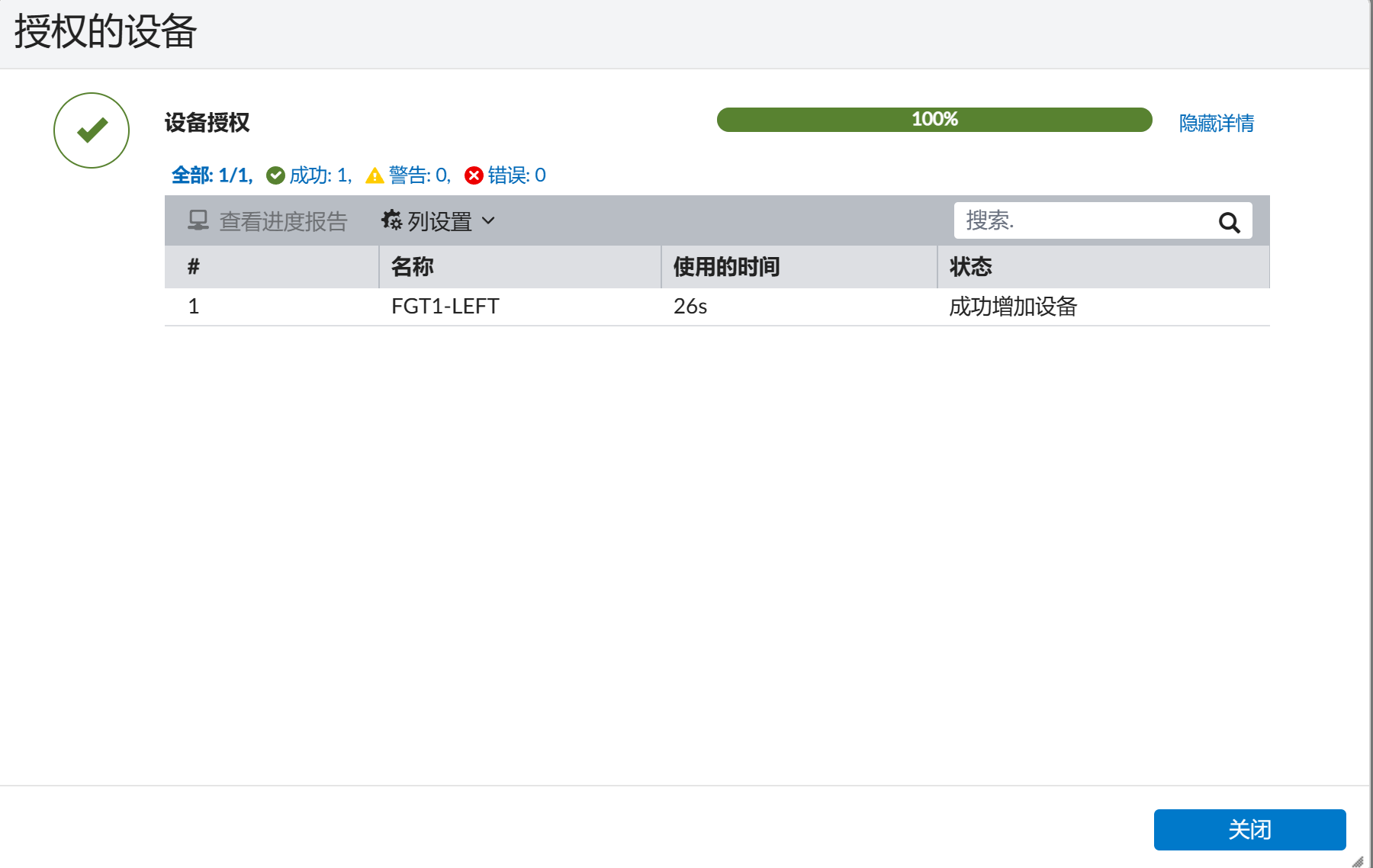

  5. 授权完成。

    image-20230105145717604

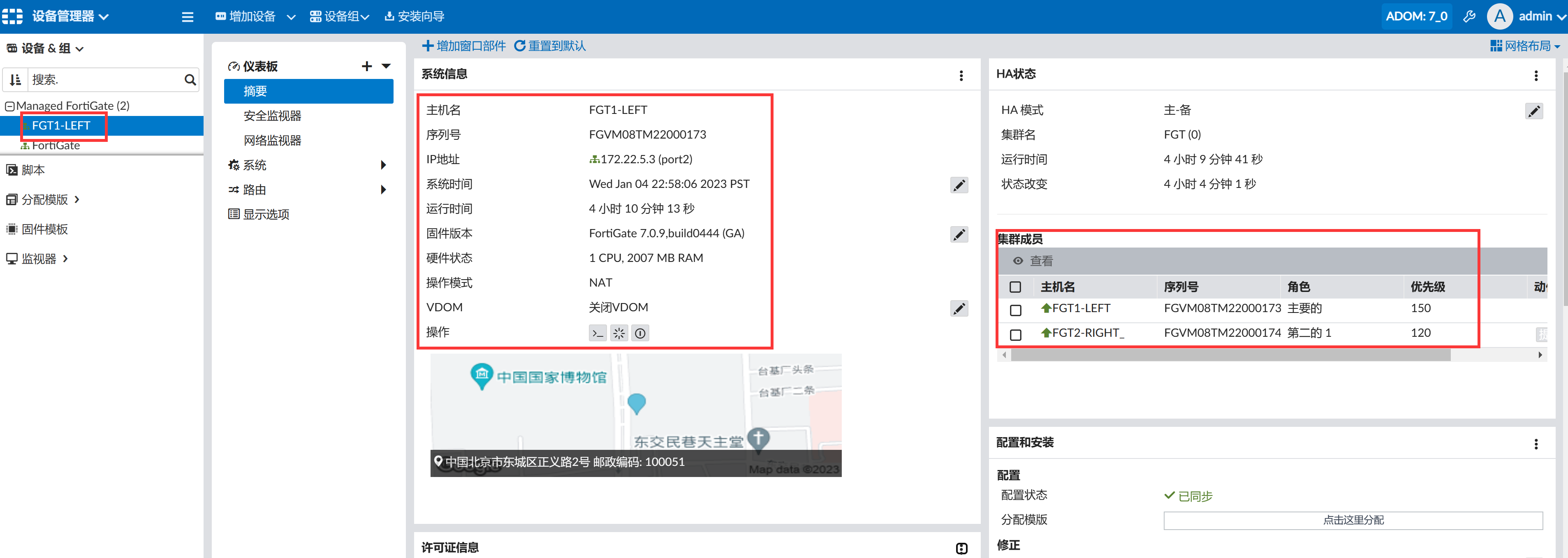

  6. 在 FMG 中可以对 FGT 进行管理。

    image-20230105145847712

SSH、Ping

  1. 在 lan 接口下开启 SSH 和 Ping。

  2. 使用 PC 客户端访问 FGT 主设备的 Ping 和 SSH。

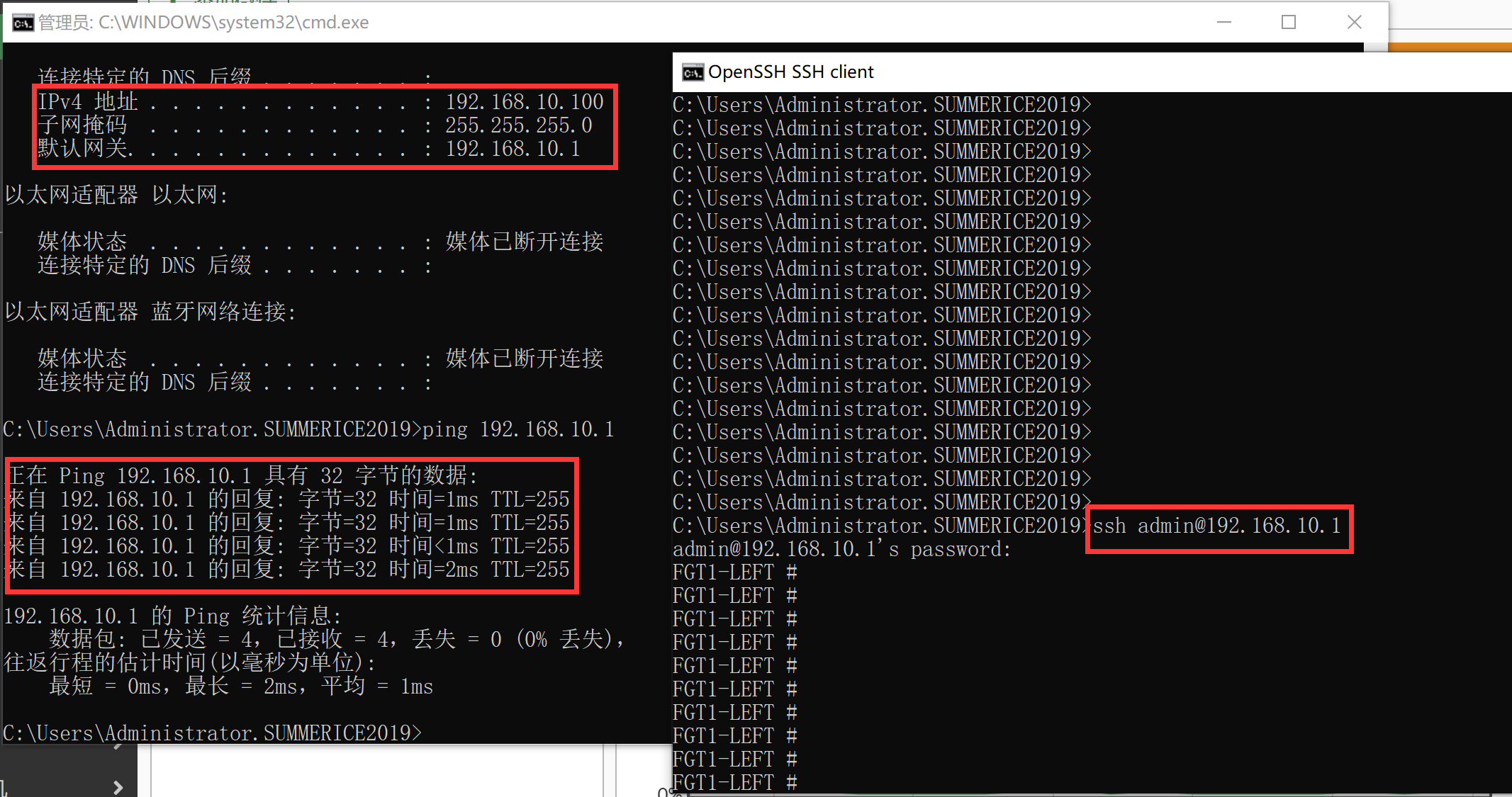

    image-20230105150227119
