工作流

自动化简介

自动化(Automation)功能能够根据特定的触发条件自动执行相应的动作,可以让客户更快的发现设备发生的事件,以及更快地处理事件。它可以监控来自Security Fabric中任何成员的事件,然后设置对应的执行动作。

自动化设置可以在Security Fabric成员中同步,或只用于Security Fabric中的一个单独FortiGate。当FortiGate加入了Security Fabric,自动化只能在Security Fabric的Root FortiGate上创建。

当然,如果一台FortiGate未加入Security Fabric,也可以使用自动化功能。

FortiGate上的每个自动化配置包含3个部分:

  • 触发器(Trigger):用于触发自动化流程的条件,可以是某个系统事件日志、UTM日志、计划时间等。系统会内置一些常用的Trigger。
  • 动作(Action):触发器触发后执行的动作,可以是执行CLI脚本、发送邮件、重启设备等。系统会内置一些常用的Action。
  • 串联器(Stitch):将触发器(Trigger)和动作(Action)关联起来,在Stitch中,一个Stitch可以包含1个Trigger和多个Action,可以单独设置每个Action和Trigger的执行延迟时间。系统会内置一些常用的Stitch。Stitch有两种执行Action的模式:
    • 顺序:如果有多个动作(Action),触发器(Trigger)触发后,按照动作(Action)的顺序依次执行。
    • 并行:如果有多个动作(Action),触发器(Trigger)触发后,同时执行所有动作(Action)。

工作流(Workflow)就是每个自动化配置的统称。

单动作配置示例

网络需求

当IPSec由于DPD超时中断,等待5s后,向管理员的邮箱发送通知邮件。

配置步骤

  1. 首先配置告警邮件发送的配置(参考日志→邮件告警章节,也可使用默认配置)。

  2. 进入FortiGate的“Security Fabric→自动化→工作流”页面,点击新建按钮,新建一个工作流(此页也有一些内置的工作流,可根据需求自行使用或禁用)。

    image-20240308160251703

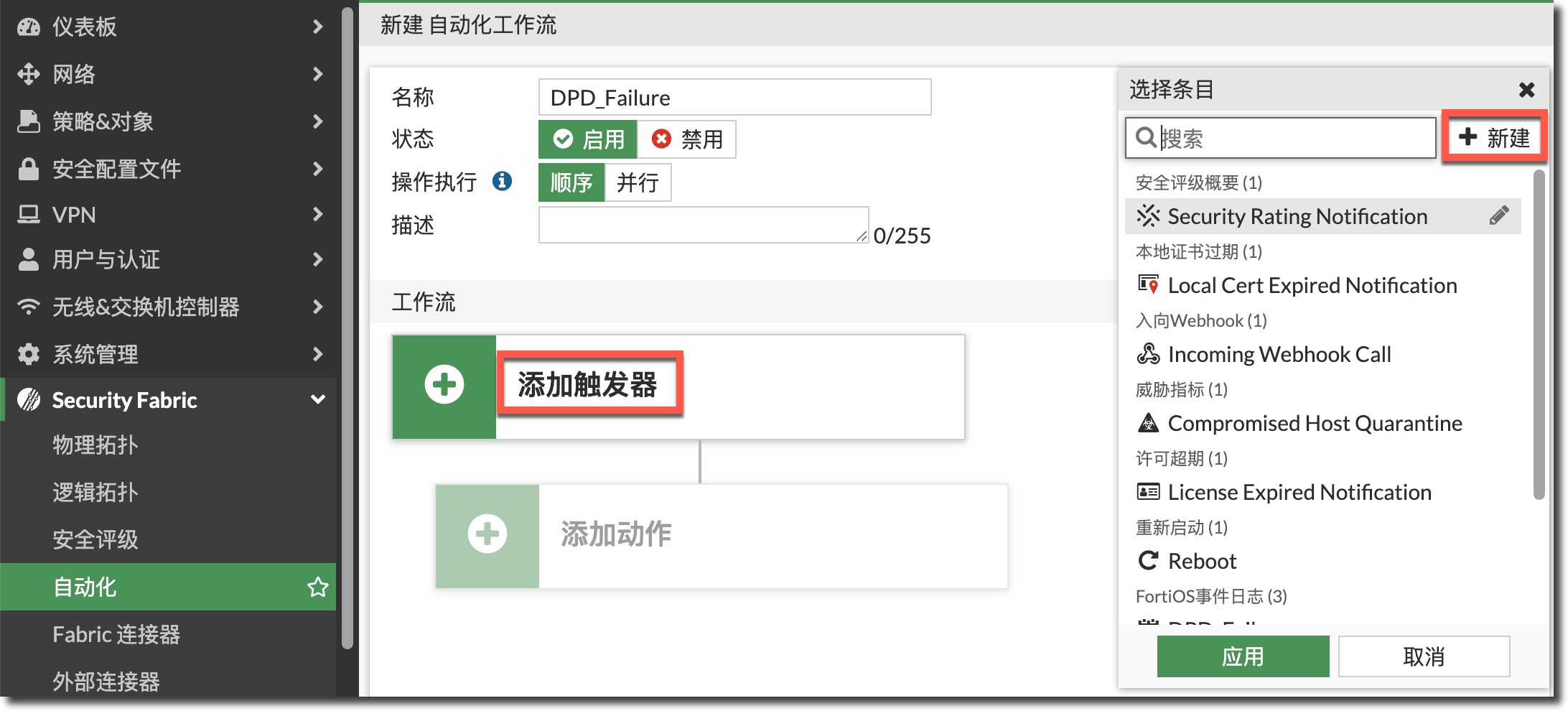

  3. 配置工作流的名称,点击“添加触发器”按钮,在右侧的“选择条目”中点击“新建”按钮。

    image-20240308162256573

    • 操作执行-顺序:如果有多个动作(Action),触发器(Trigger)触发后,按照动作(Action)的顺序依次执行。
    • 操作执行-并行:如果有多个动作(Action),触发器(Trigger)触发后,同时执行所有动作(Action)。

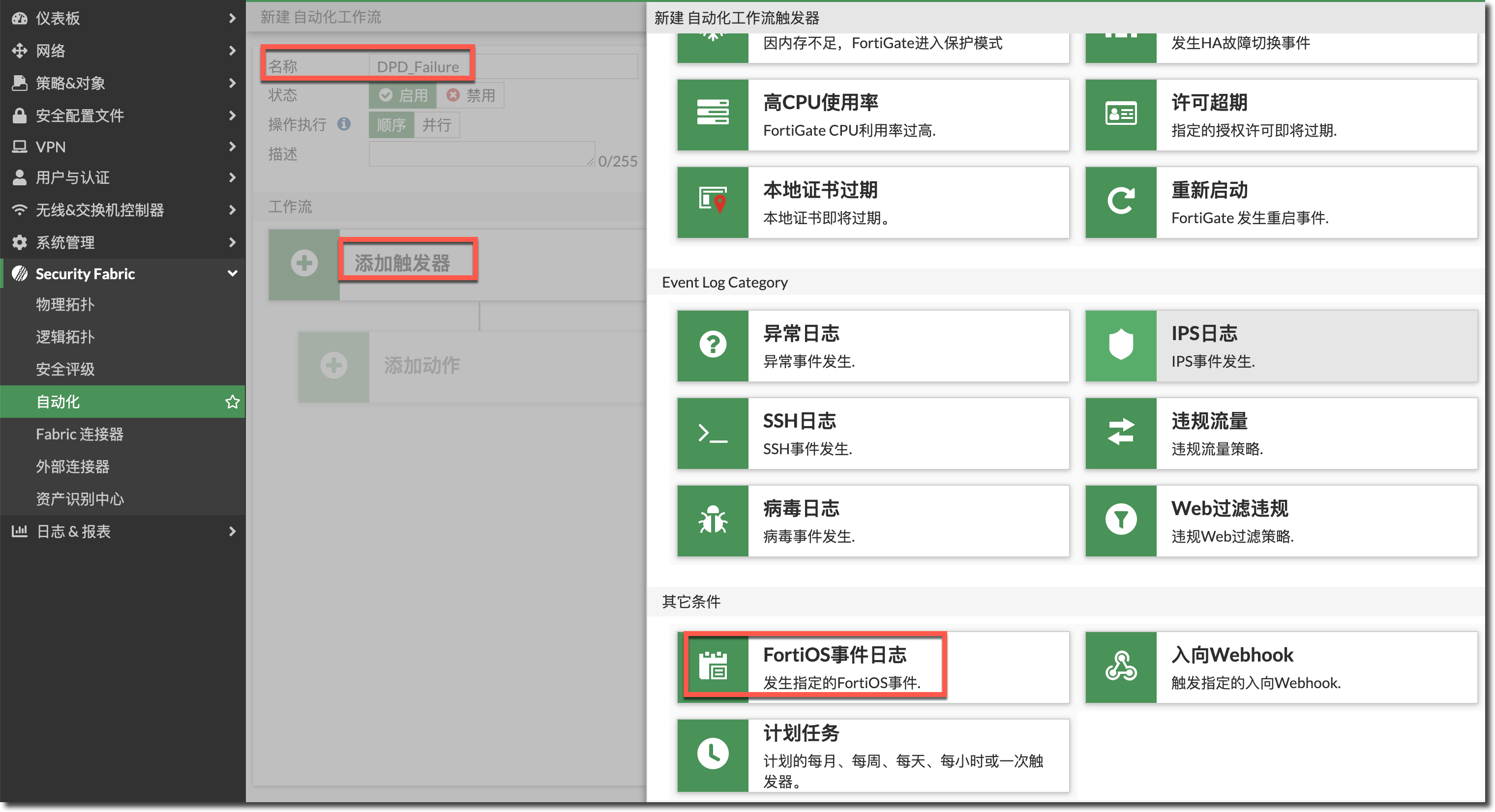

  4. 在右侧弹出的窗口中,找到“其他条件”分类,点击“FortiOS事件日志”选项。

    image-20240308161536114

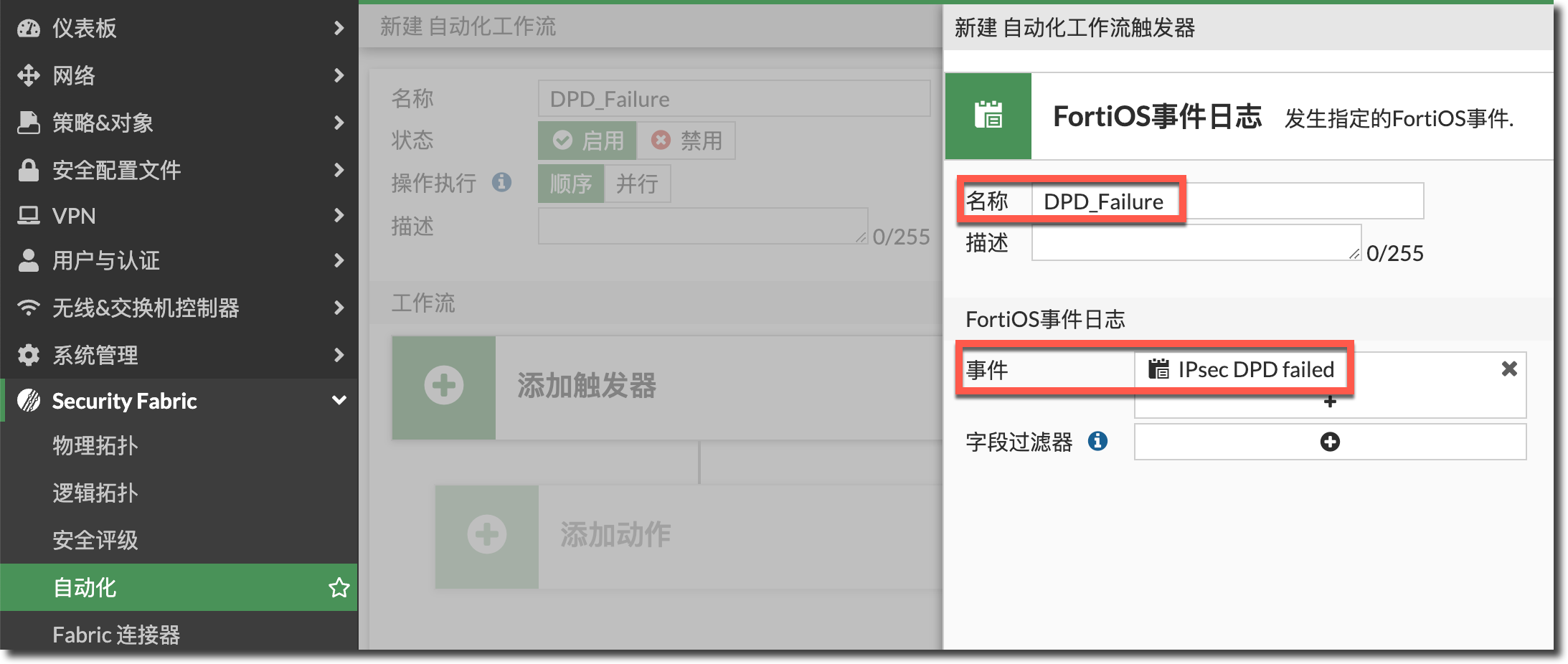

  5. 配置触发器(Trigger)的名称,事件选择“IPSec DPD failed”(可根据需求在字段过滤中配置日志中要求包含的字段),点击确认下发配置。

    image-20240308161720611

    config system automation-trigger
        edit "DPD_Failure"
            set event-type event-log
            set logid 37136
        next
    end

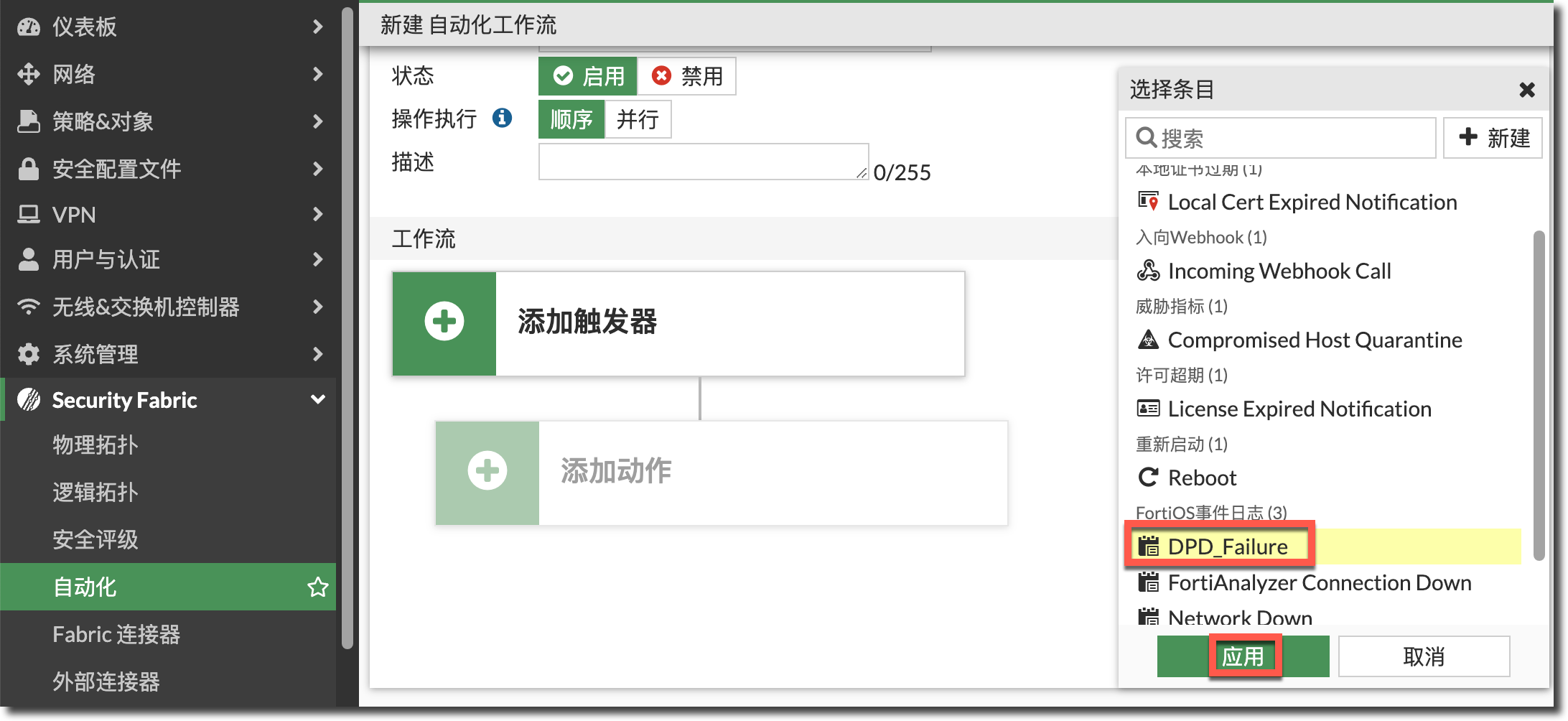

  6. 在选择条目中选择上步创建的触发器(Trigger),点击应用按钮。

    image-20240308161944484

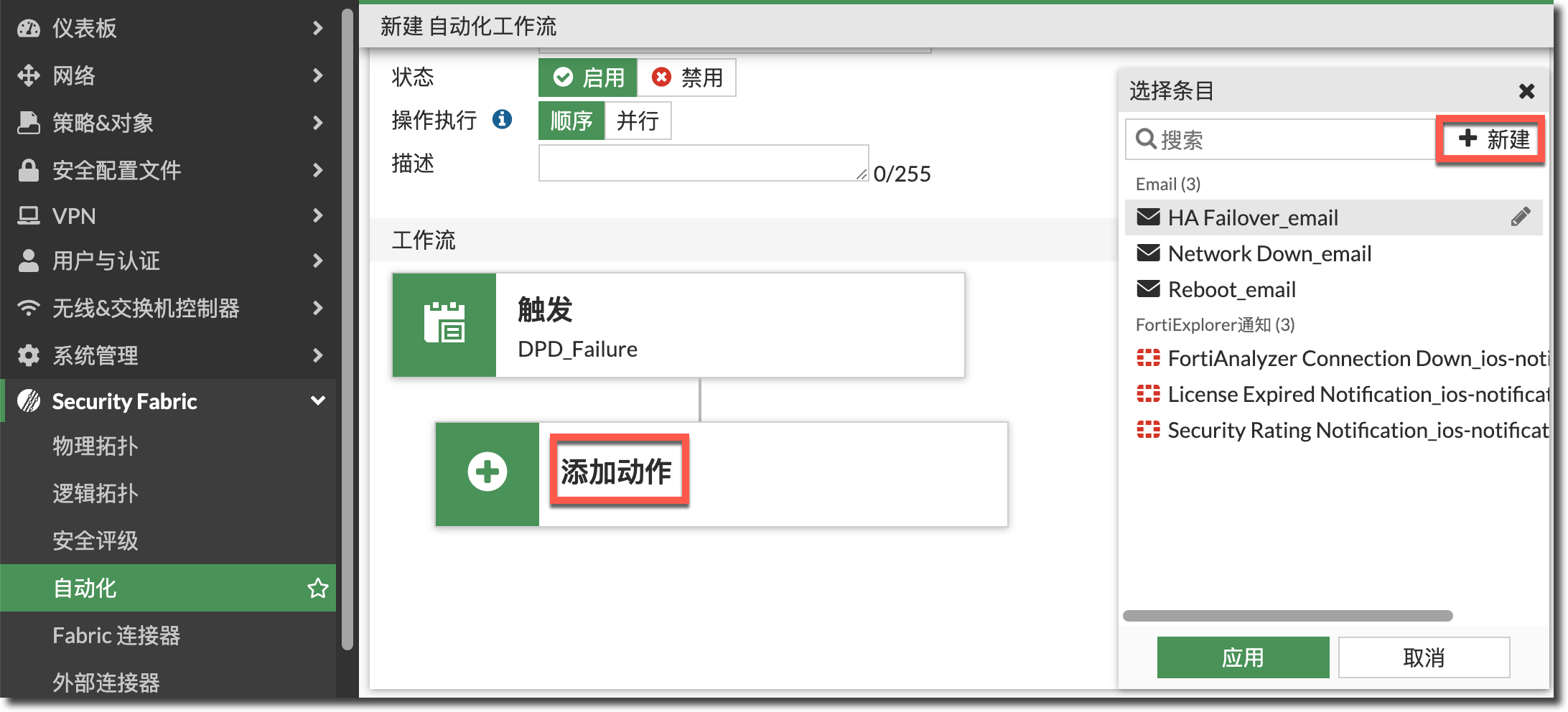

  7. 点击“添加动作”按钮,在右侧弹出的“选择条目”中点击“新建”按钮。

    image-20240308162045754

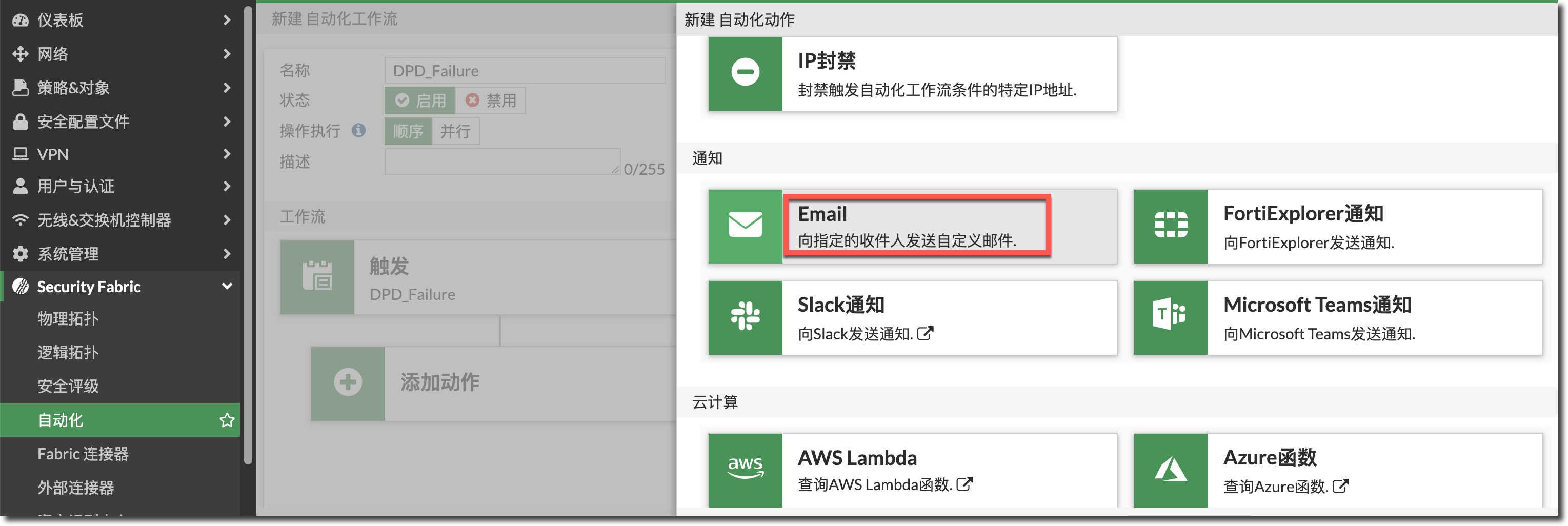

  8. 在右侧弹出的窗口中,找到“通知”分类,点击“Email”选项。

    image-20240308162435428

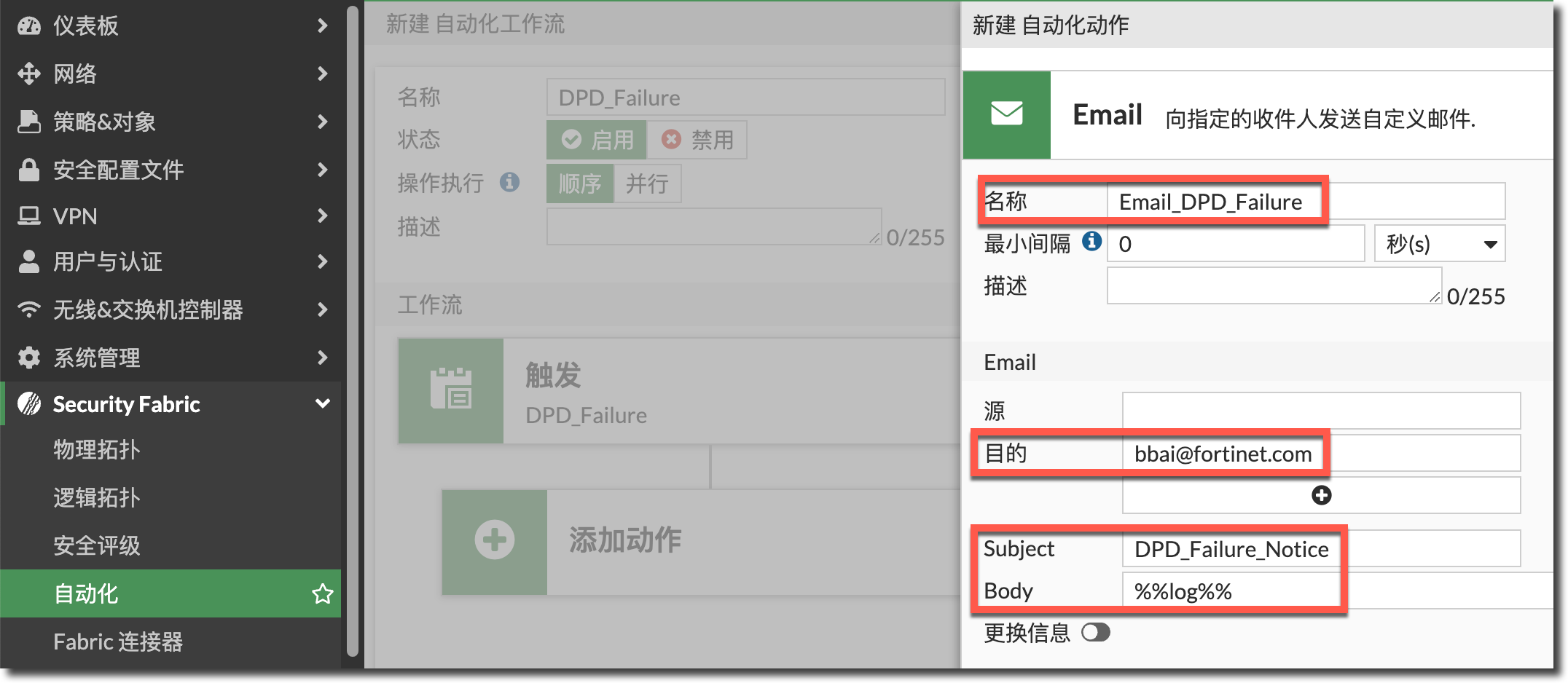

  9. 配置动作(Action)的名称,以及邮件通知的收件人,邮件内容为DPD失败的日志内容,点击确认下发配置。

    image-20240308162746448

    • 最小间隔:如果Trigger频繁触发了,Action执行的最小间隔。
    • 源:指定邮件通知的发件人,默认为DoNotReply@notification.fortinet.net。
    • 目的:配置邮箱的收件人,可以配置多个收件人。
    • Body:邮件内容。
    • 更换信息:可以更换为自定义内容和格式。
    config system automation-action
        edit "Email_DPD_Failure"
            set action-type email
            set email-to "bbai@fortinet.com"
            set email-subject "DPD_Failure_Notice"
        next
    end

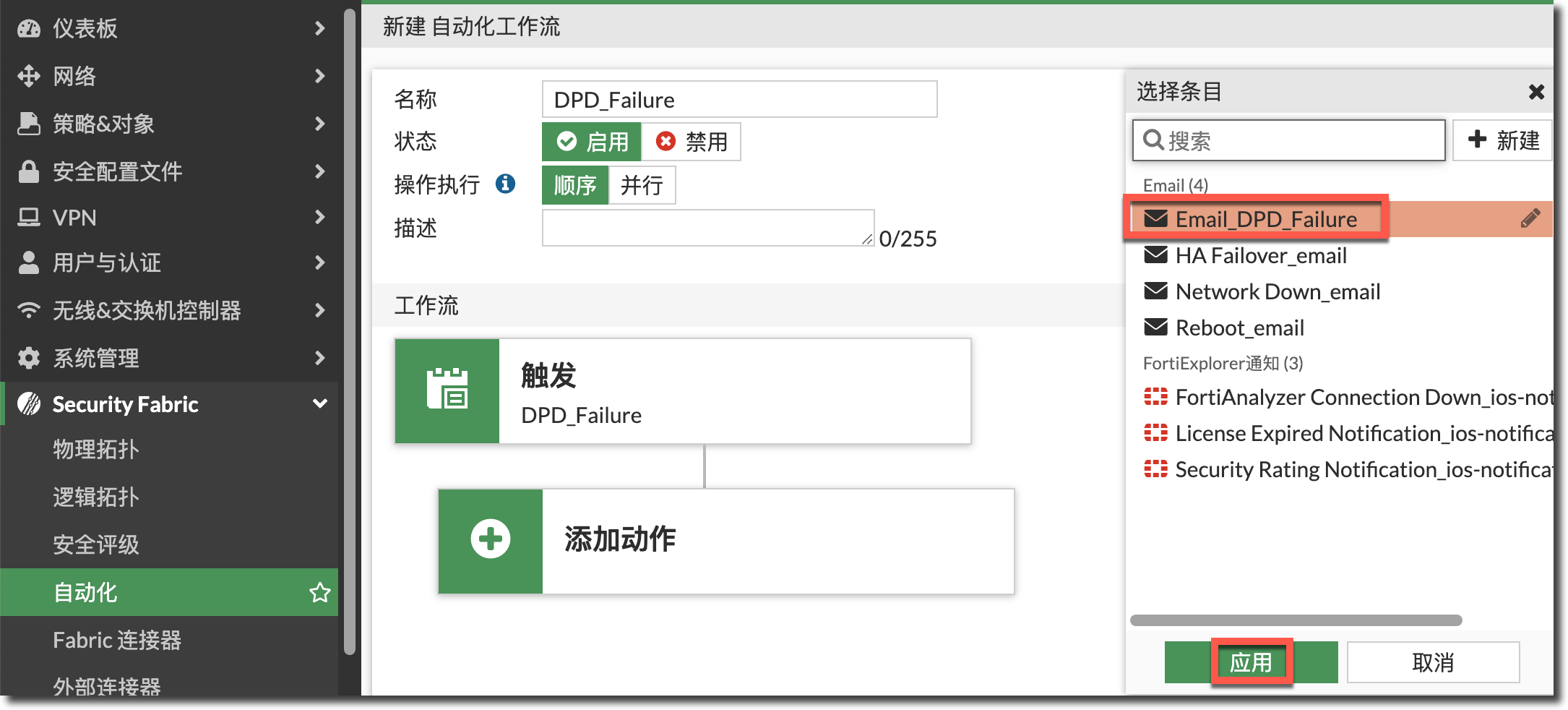

  10. 在选择条目中选择上步创建的动作(Action),点击应用按钮。

    image-20240308163356264

  11. 可以点击“Add delay”添加触发器(Trigger)触发后执行动作(Action)间的延迟,这里以5s为例。

    image-20240308163613740

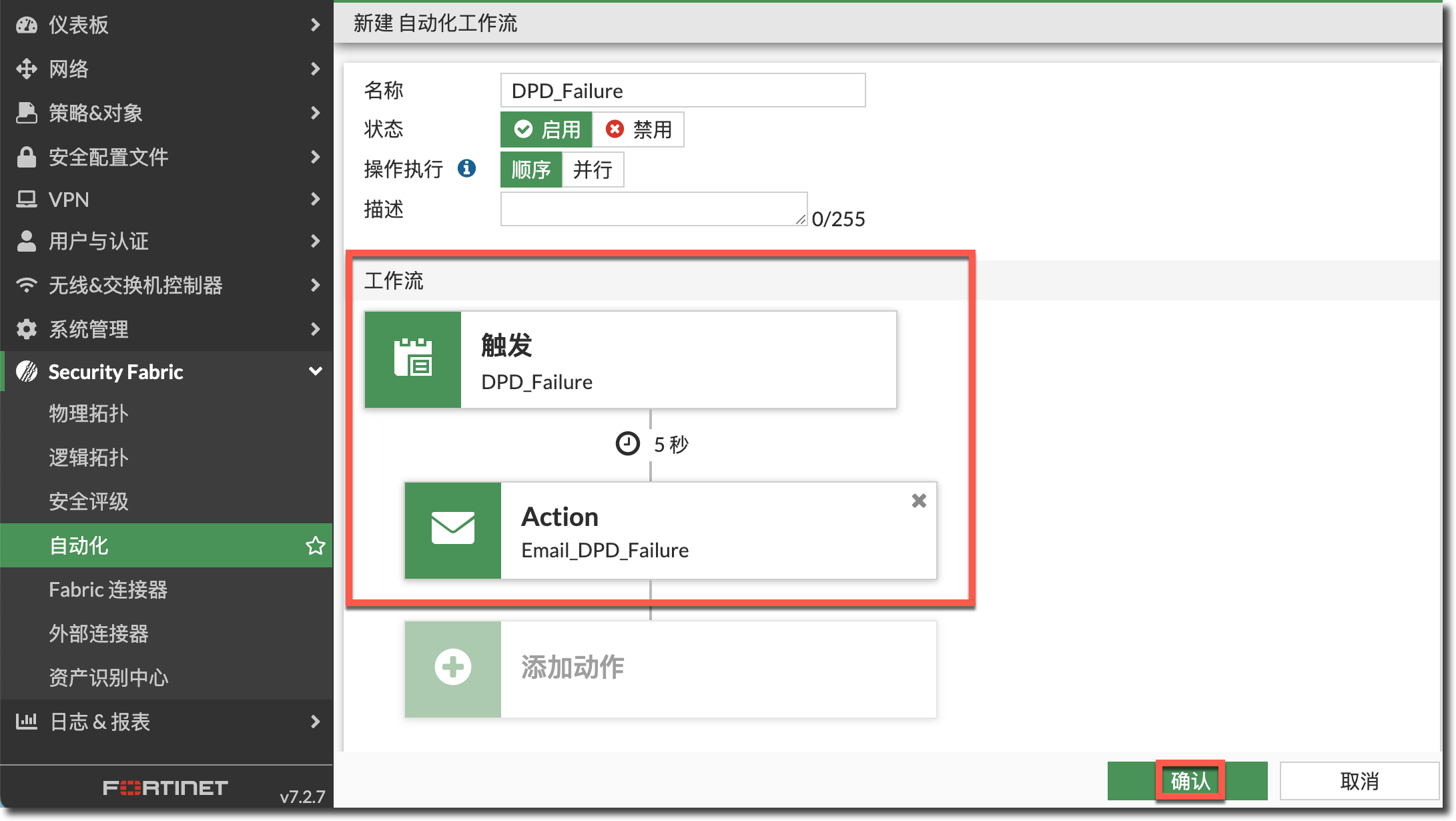

  12. 检查无误后,点击确认下发配置。

    image-20240308163750357

    config system automation-stitch
        edit "DPD_Failure"
            set trigger "DPD_Failure"
            config actions
                edit 1
                    set action "Email_DPD_Failure"
                    set delay 5
                    set required enable
                next
            end
        next
    end


配置验证

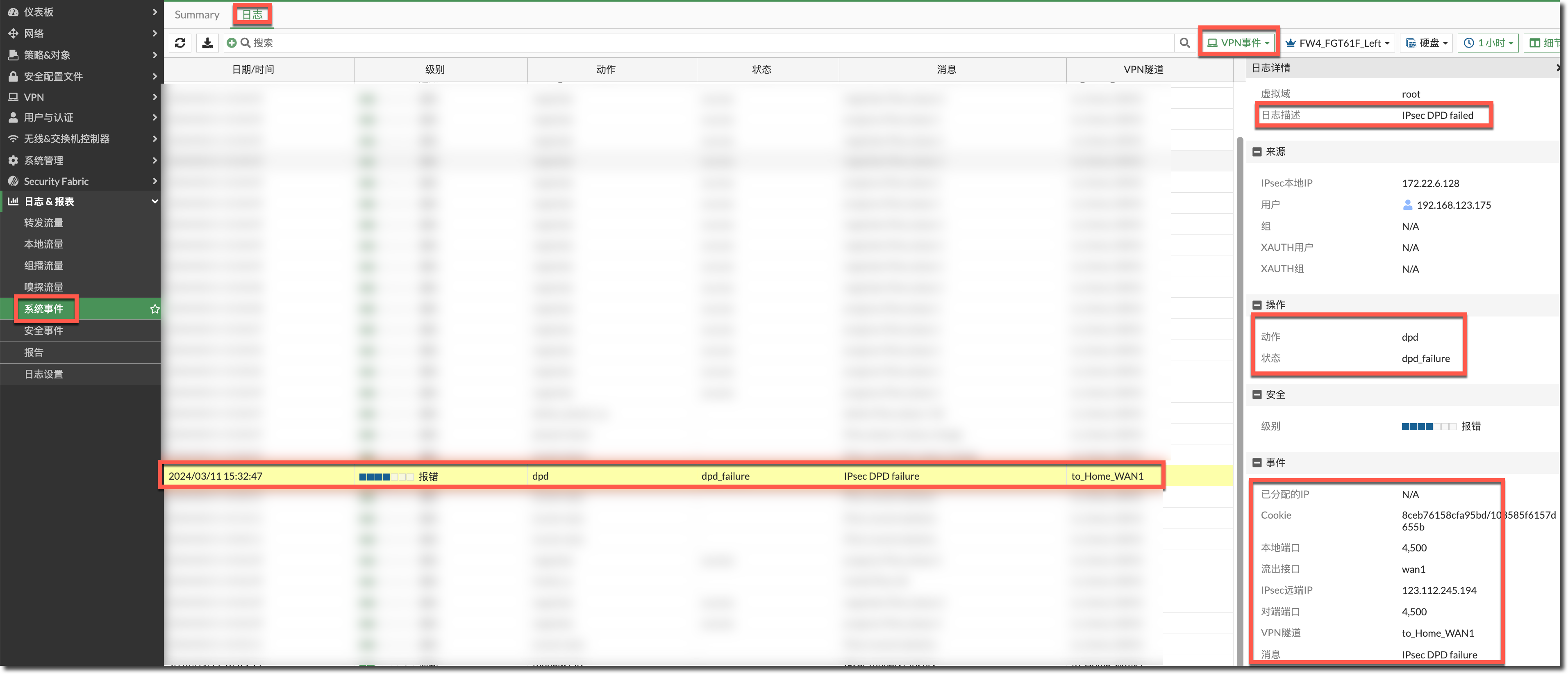

  1. 触发FortiGate上的DPD超时日志。

    image-20240311154200049

    date=2024-03-11 time=15:32:47 eventtime=1710142366681265100 tz="+0800" logid="0101037136" type="event" subtype="vpn" level="error" vd="root" logdesc="IPsec DPD failed" msg="IPsec DPD failure" action="dpd" remip=123.112.245.194 locip=172.22.6.128 remport=4500 locport=4500 outintf="wan1" cookies="8ceb76158cfa95bd/108585f6157d655b" user="192.168.123.175" group="N/A" useralt="N/A" xauthuser="N/A" xauthgroup="N/A" assignip=N/A vpntunnel="to_Home_WAN1" status="dpd_failure" advpnsc=0

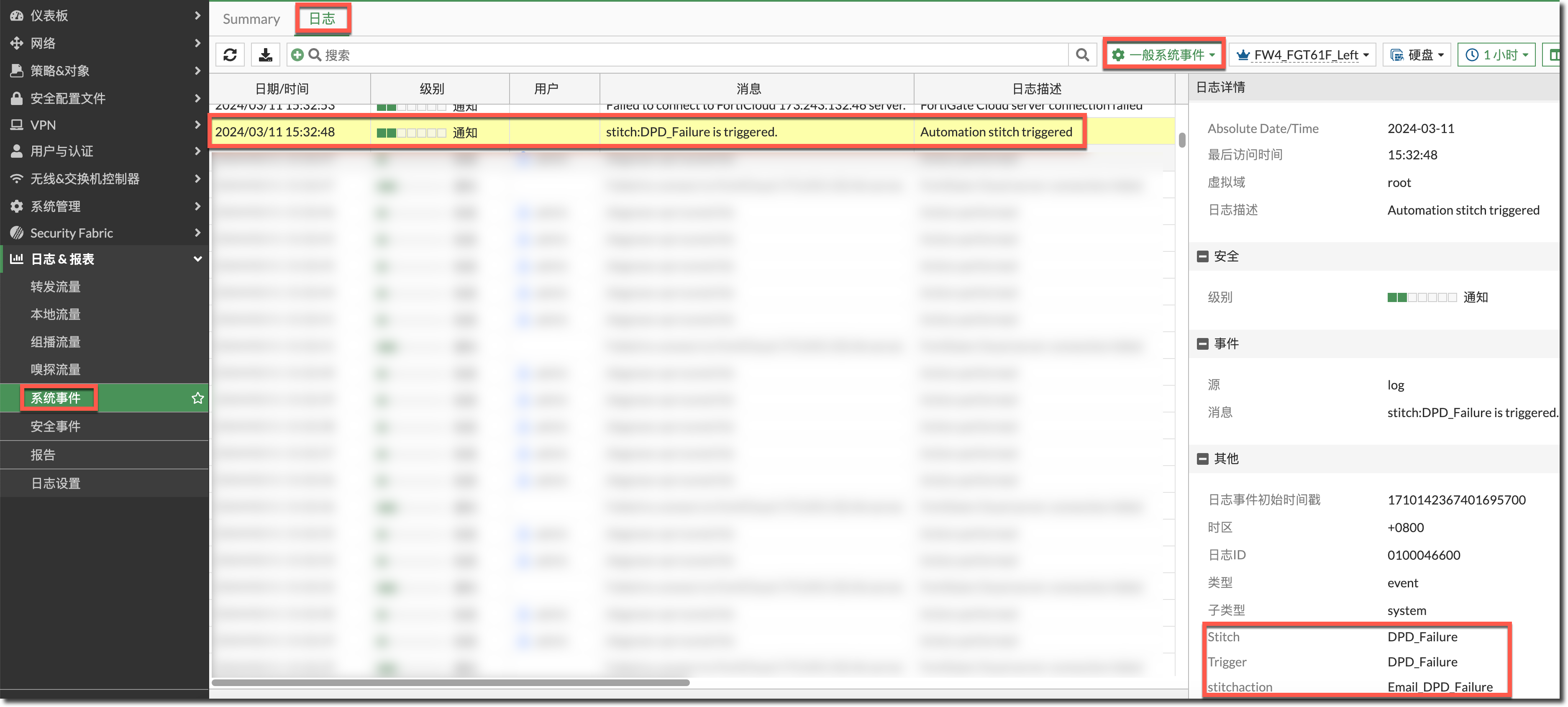

  2. 5s后,触发自动化程序,相关自动化日志如下。

    image-20240311154314115

    date=2024-03-11 time=15:32:48 eventtime=1710142367401695780 tz="+0800" logid="0100046600" type="event" subtype="system" level="notice" vd="root" logdesc="Automation stitch triggered" stitch="DPD_Failure" trigger="DPD_Failure"

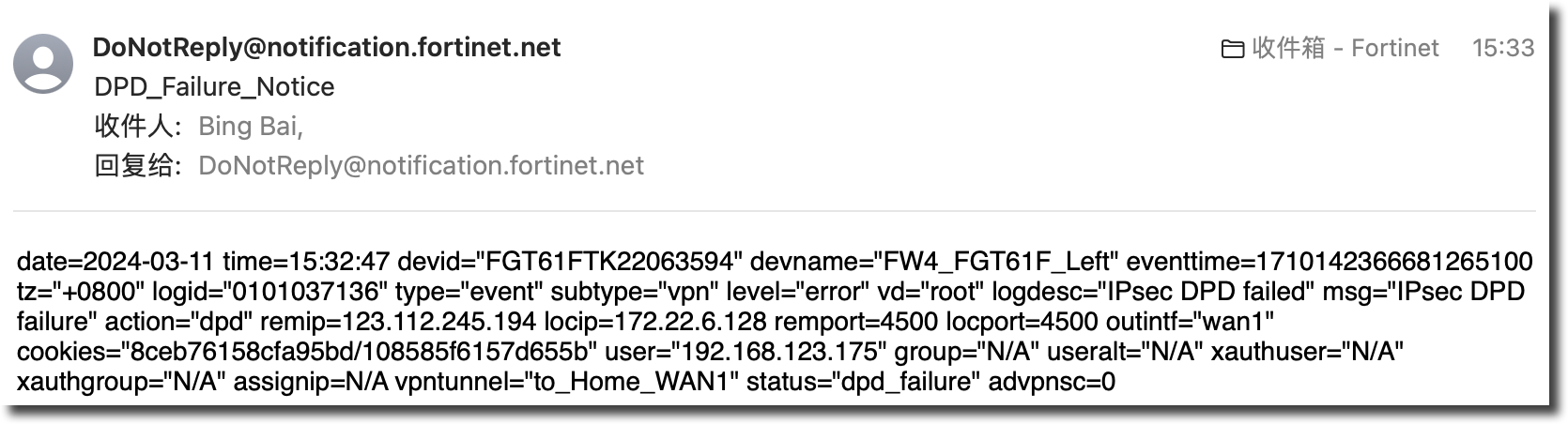

  3. 收件人邮箱收到了告警邮件,邮件内容为DPD Failed的日志内容,发件人为默认的DoNotReply@notification.fortinet.net。

    image-20240311154822405

  4. 对应的自动化触发Debug信息。

    FortiGate # diagnose debug application autod -1
    FortiGate # diagnose debug enable
    ......
    __action_email_hdl()-181: email action (Email_DPD_Failure) is called.
    from:
    to:bbai@fortinet.com;
    subject:DPD_Failure_Notice
    ......

  5. 发送邮件的Debug信息如下。

    FortiGate # diagnose debug application alertmail -1
    FortiGate # diagnose debug enable

    Arrived msg(type 9, 415 bytes):bbai@fortinet.com;
    DPD_Failure_Notice
    date=2024-03-11 time=16:11:15 devid="FGT61FTK22063594" devname="FortiGate" eventtime=1710144674391662240 tz="+0800" logid="0100032014" type="event" subtype="system" level="warning" vd="root" logdesc="Support license expiring" ui="automation" action="test" msg="Automation Stitch Test: FortiCare license will expire in 1 day(s)" stitch="License Expired Notification"

    mail_info:
            from:notification.fortinet.net  user:DoNotReply@notification.fortinet.net
    mail_info:
            reverse path:DoNotReply@notification.fortinet.net
            user name:DoNotReply
    to[0]:bbai@fortinet.com
    <==_init_mail_info
    create session
    resolve notification.fortinet.net to 1 IP
    ==> send mail
    connecting to 208.91.114.151 port 465
    send mail 0x9988160 session 0x99863c0
    session_io_event: creating ssl structure for session 0x99863c0
    create_ssl: 0x7f9ff88000
    sessionn 0x99863c0, SSL connected
    session: 0x99863c0, rsp_state: greeting, code: 220
    session: 0x99863c0, rsp_state: ehlo, code: 250
    session: 0x99863c0, rsp_state: mail, code: 250
    session: 0x99863c0, rsp_state: rcpt, code: 250
    session: 0x99863c0, rsp_state: data, code: 354
    === send: date=2024-03-11 time=16:11:15 devid="FGT61FTK22063594" devname="FortiGate" eventtime=1710144674391662240 tz="+0800" logid="0100032014" type="event" subtype="system" level="warning" vd="root" logdesc="Support license expiring" ui="automation" action="test" msg="Automation Stitch Test: FortiCare license will expire in 1 day(s)" stitch="License Expired Notification"

    session: 0x99863c0, rsp_state: data2, code: 250
    session: 0x99863c0, rsp_state: quit, code: 221
    session finined
    _session_on_destroy
    <== send mail success, m = 0x9988160 s = 0x99863c0


多动作顺序执行示例

网络需求

当IPSec由于DPD超时中断时,等待5s后向管理员的邮箱发送通知邮件,邮件发送成功后,再通过Webhook向Teams发送消息。

配置步骤

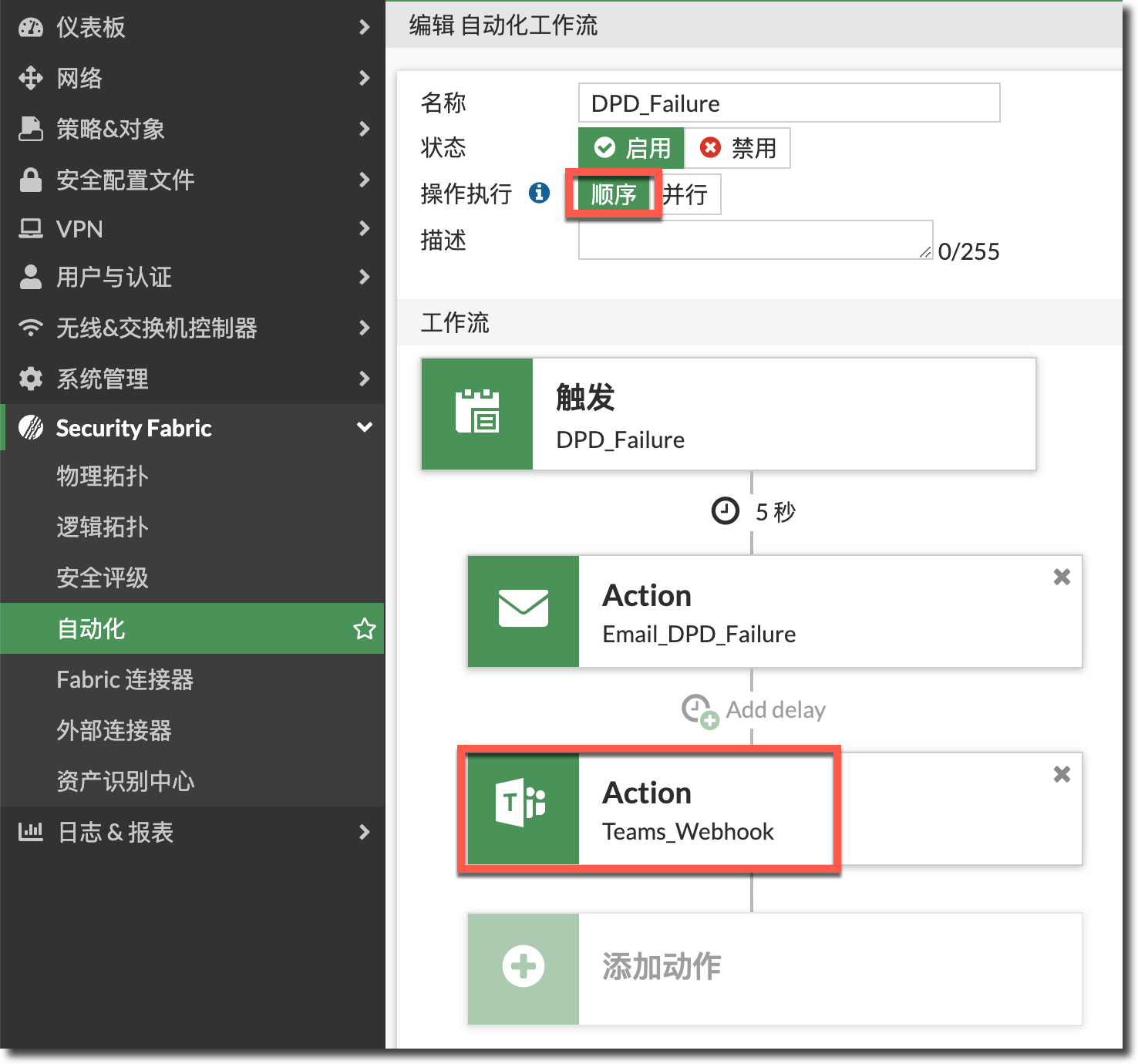

  1. 在以上配置的基础上,使该自动化工作流以顺序模式执行多个动作。新建一个动作(Action),这里以Teams Webhook为例。

    image-20240311164239039

  2. 配置下发后,查看自动化工作流对应的CLI配置,可以看到action部分多了set required enable字段,该字段表示必须前一个Action执行完毕后,才会执行本Action,这也就实现了“顺序”的效果。

    config system automation-stitch
        edit "DPD_Failure"
            set trigger "DPD_Failure"
            config actions
                edit 1
                    set action "Email_DPD_Failure"
                    set delay 5
                    set required enable
                next
                edit 2
                    set action "Teams_Webhook"
                    set required enable
                next
            end
        next
    end

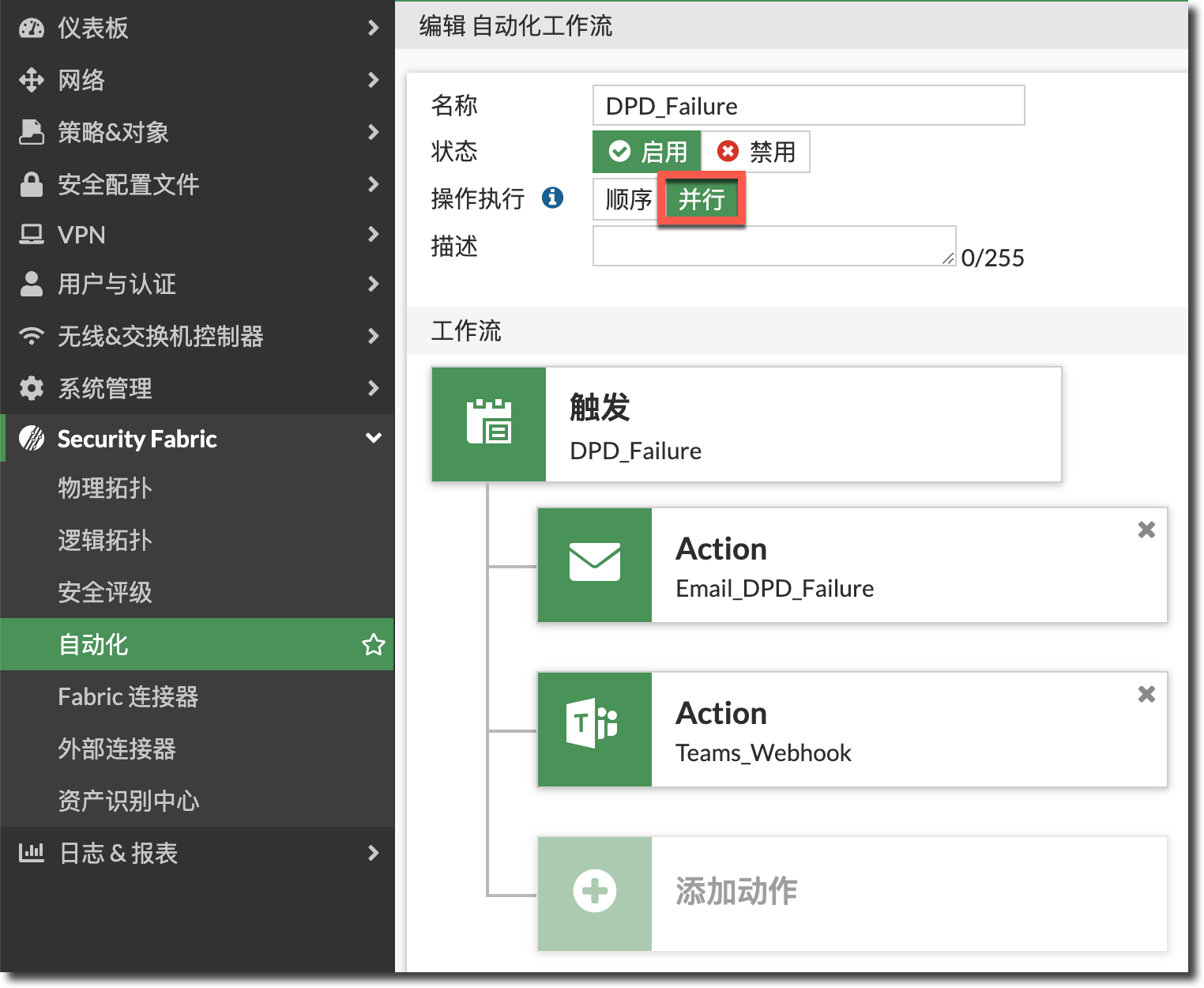

  3. 将该自动化工作流改为并行模式,查看CLI配置,可以看到set required enable配置消失。只要触发器被触发,所有的动作会立即执行。

    image-20240311164631322

    config system automation-stitch
        edit "DPD_Failure"
            set trigger "DPD_Failure"
            config actions
                edit 1
                    set action "Email_DPD_Failure"
                next
                edit 2
                    set action "Teams_Webhook"
                next
            end
        next
    end


手动测试自动化

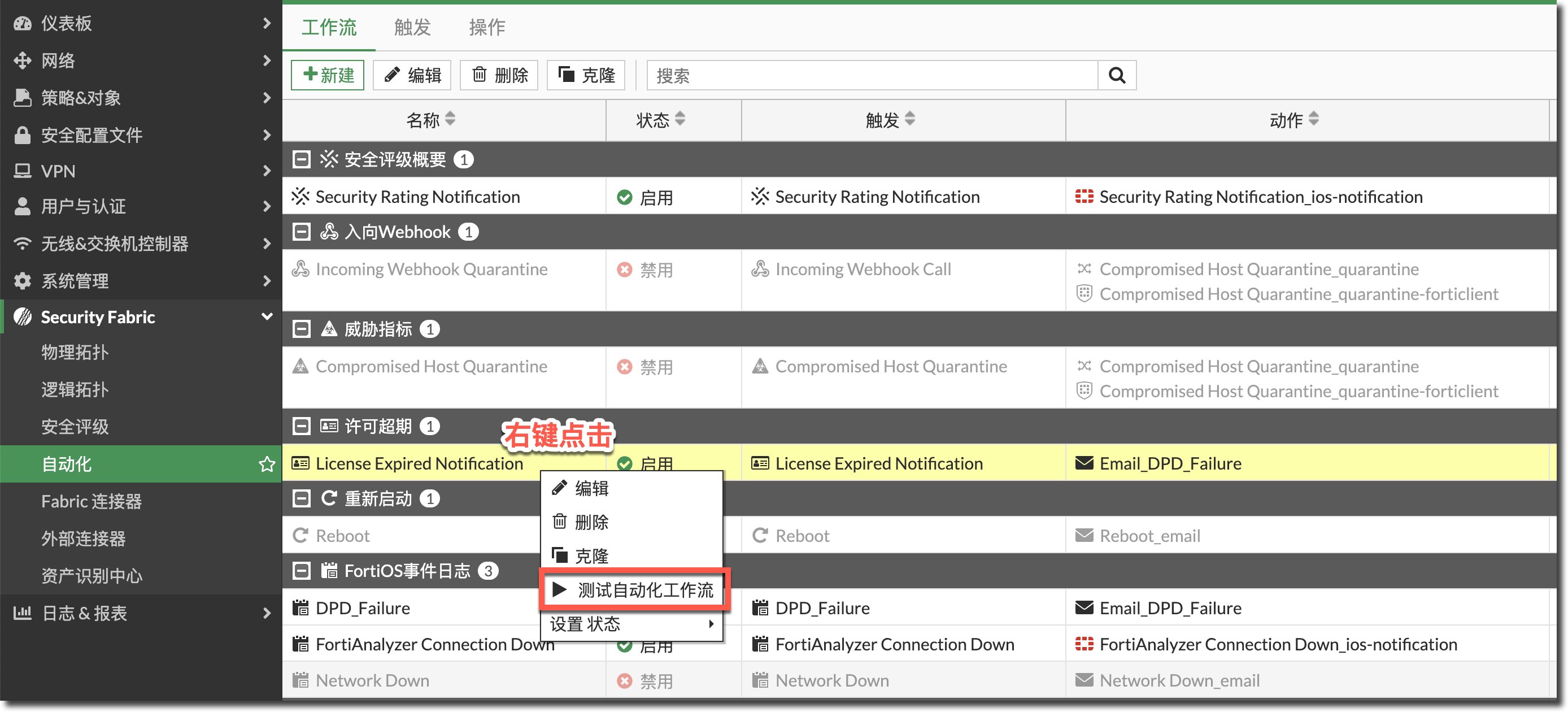

  1. 部分自动化程序可以手动触发,作为配置完成后的测试手段。如下所示,在工作流页面中,右键点击某个自动化工作流,点击“测试自动化工作流程”按钮。

    image-20240311155252492

  2. 此动作可以不需要配置的触发器真实触发,而直接触发执行动作。通过CLIdiagnose automation test <Stitch_name>也可以执行该动作。

    FortiGate # diagnose automation test "License Expired Notification"
    automation test is done. stitch:License Expired Notification


查看自动化状态信息

GUI

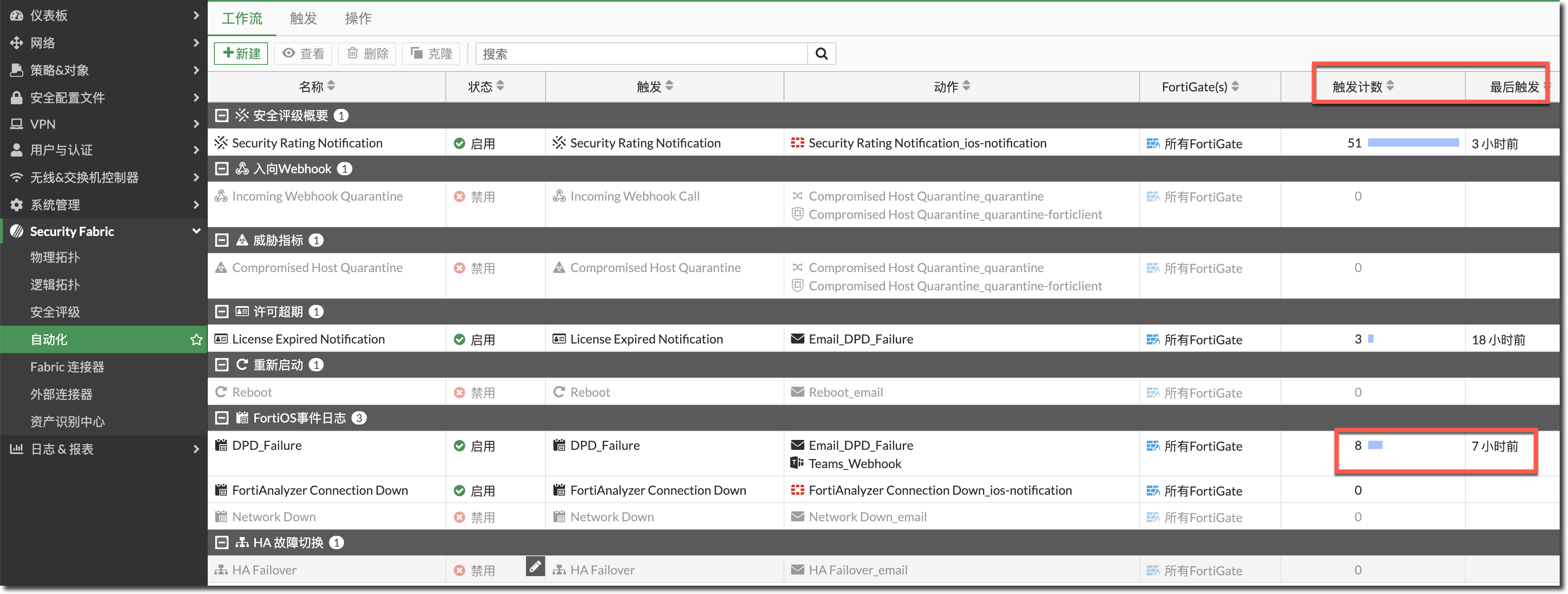

在工作流页面可以直接查看每个工作流的触发次数和最后触发时间。

image-20240312101906263

CLI

  1. 通过diagnose test application autod 2可以看到所有的自动化工作流的配置与匹配计数。

    FortiGate # diagnose test application autod 2
    csf: disabled   root: no        sync connection: connecting
    version:0 sync time:
    total stitches activated: 4

    stitch: DPD_Failure
            destinations: all
            trigger: DPD_Failure
                    type:logid
                            logids:
                                    0: 37136
            local hit: 6 relayed to: 0 relayed from: 0
            actions:
                    Email_DPD_Failure type:email interval:0
                            delay:5 required:yes
                            subject: DPD_Failure_Notice
                            body: %%log%%
                            sender:
                            mailto:bbai@fortinet.com;
    ......

  2. 查看自动化工作流的触发次数、最后触发时间、被自动化引用的日志ID等统计。

    FortiGate # diagnose test application autod 3
    alert mail log count: 0

    stitch: DPD_Failure

            local hit: 7 relayed to: 0 relayed from: 0
            last trigger:Mon Mar 11 16:00:45 2024
            last relay:
            actions:
                    Email_DPD_Failure:
                            done: 6 relayed to: 0 relayed from: 0
                            last trigger:Mon Mar 11 16:00:45 2024
                            last relay:

                              ......

    logid to stitch mapping:
    id:20101  local hit: 0 relayed hits: 0
            License Expired Notification

    id:20102  local hit: 0 relayed hits: 0
            License Expired Notification

    id:20103  local hit: 0 relayed hits: 0
            License Expired Notification

    id:20104  local hit: 0 relayed hits: 0
            License Expired Notification

    id:22902  local hit: 0 relayed hits: 0
            FortiAnalyzer Connection Down

    id:32014  local hit: 2 relayed hits: 0
            License Expired Notification

    id:32045  local hit: 0 relayed hits: 0
            License Expired Notification

    id:32049  local hit: 0 relayed hits: 0
            License Expired Notification

    id:37136  local hit: 7 relayed hits: 0
            DPD_Failure

    id:52000  local hit: 47 relayed hits: 0
            Security Rating Notification

    log category to stitch mapping:

  3. 查看正在运行的自动化工作流状态,以及已运行的自动化工作流的执行统计。

    FortiGate # diagnose test application autod 5

    runned stitches: total:56 done:55 drop:0

    running stitches: 1

    1. stitch:DPD_Failure id:55 running time:Mon Mar 11 16:00:45 2024

            log relayed:0 sn:FGT61FTK22063594 logid:37136 log(531):date=2024-03-11 time=16:00:45 devid="FGT61FTK22063594" devname="FortiGate" eventtime=1710144045841282220 tz="+0800" logid="0101037136" type="event" subtype="vpn" level="error" vd="root" logdesc="IPsec DPD failed" msg="IPsec DPD failure" action="dpd" remip=123.112.245.97 locip=172.22.6.128 remport=4500 locport=4500 outintf="wan1" cookies="aa470ef86bf5705d/9d33378890990748" user="192.168.123.175" group="N/A" useralt="N/A" xauthuser="N/A" xauthgroup="N/A" assignip=N/A vpntunnel="to_Home_WAN1" status="dpd_failure" advpnsc=0

            1. action:Email_DPD_Failure status:ready id:0 running time:Mon Mar 11 16:09:05 2024
     delay:500 required:1
