SSL VPN 分配 IP 的方式

网络需求

如果在“SSL - VPN 配置”（config vpn ssl settings）中与“SSL - VPN 门户”（config vpn ssl web portal）中同时引用了两个不同的地址池，那么对应 Portal 用户的 FortiClient 拨号后获取的 IP 地址应该是“SSL - VPN 配置”还是“SSL - VPN 门户”引用的地址池中的呢？

SSL VPN Tunnel 模式分配 IP 的模式有两种：

• 默认配置下，FortiClient 拨号后获取的 IP 为“SSL - VPN 门户”引用的地址池中的 IP。且分配 IP 的方式为first-available，即永远使用用户对应 Portal 引用的地址池中可用的最小地址来分配 IP。
• 如果想要使用轮询（round-robin）方式，当已经从地址池分配过一个 IP 后，即使该 IP 已经释放，也使用该 IP 后的可用 IP 进行分配（类似于 PPPoE 的 IP 分配方式）。config vpn ssl settings

配置方法

FortiGate # config vpn ssl settings
FortiGate (settings) # set tunnel-addr-assigned-method ?
first-available    Assign the first available address from the pools.    //默认最小可用优先方式，使用config vpn ssl web portal中引用的地址池//
round-robin        Assign the available address from the pool with a round robin fashion.    //轮询方式，使用config vpn ssl settings中引用的地址池//

配置步骤

1. config vpn ssl settings配置，引用地址池为sslvpn_pool，用户组VPN对应的 Portal 为full-access，使用默认选项first-available作为 IP 分配方式（相关用户、策略配置略）。

   config vpn ssl settings
       set servercert "Fortinet_Factory"
       set tunnel-ip-pools "sslvpn_pool"
       set source-interface "wan1"
       set source-address "all"
       set source-address6 "all"
       set default-portal "web-access"
       config authentication-rule
           edit 2
               set groups "VPN"
               set portal "full-access"
           next
       end
       set tunnel-addr-assigned-method first-available    //默认配置//
   end

   config firewall address
       edit "sslvpn_pool"
           set type iprange
           set start-ip 3.3.3.1
           set end-ip 3.3.3.100
       next
   end

2. config vpn ssl web portal配置，引用地址池为SSLVPN_TUNNEL_ADDR1。

   config vpn ssl web portal
       edit "full-access"
           set tunnel-mode enable
           set ip-pools "SSLVPN_TUNNEL_ADDR1"
       next
   end

   config firewall address
       edit "SSLVPN_TUNNEL_ADDR1"
           set type iprange
           set start-ip 10.212.134.200
           set end-ip 10.212.134.210
       next
   end

结果验证

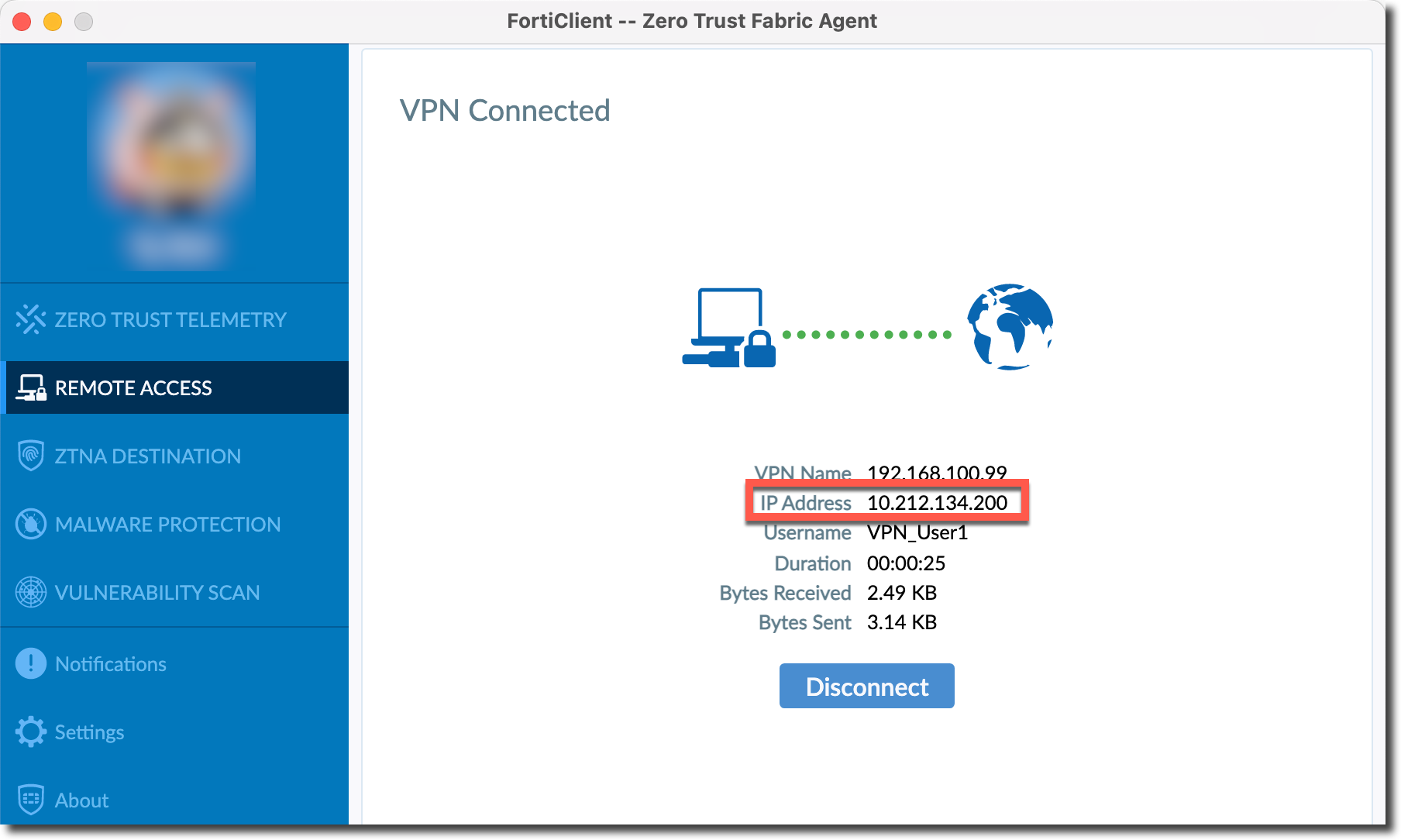

1. FortiClient 使用用户组 VPN 中的用户连接 FortiGate 的 SSL VPN，连接成功后，获取的 IP 为config vpn ssl web portal引用的地址池SSLVPN_TUNNEL_ADDR1中的 IP 10.212.134.200。



2. 断开 FortiClient 的 SSL VPN 连接，再次连接 FortiGate 的 SSL VPN，会获取到地址池SSLVPN_TUNNEL_ADDR1最小可用的地址 10.212.134.200，与步骤 1 中获取的地址一样（该地址释放后没有其他客户端获取）。



3. 在config vpn ssl settings中修改 IP 分配方式为round-robin。

   config vpn ssl settings
       set tunnel-addr-assigned-method round-robin
   end

4. 再次使用 FortiClient 连接 FortiGate 的 SSL VPN，获取的 IP 为config vpn ssl settings引用的地址池sslvpn_pool中的 IP 3.3.3.1。

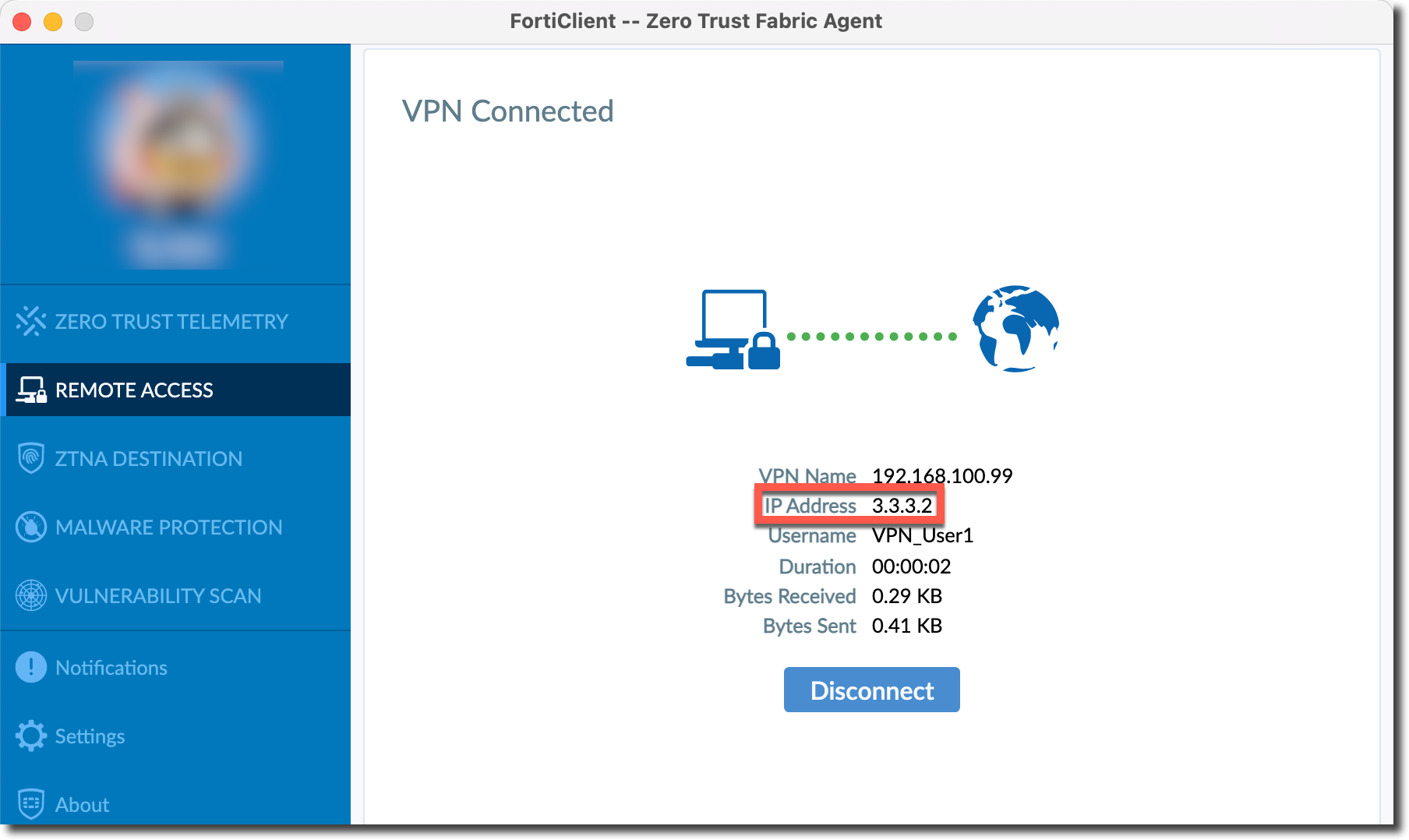

5. 断开 FortiClient 的 SSL VPN 连接，再次连接 FortiGate 的 SSL VPN，会获取到地址池sslvpn_pool的下一个可用 IP 3.3.3.2（即使上一个 IP 3.3.3.1 已经释放）。
