Windows 原生客户端接入 IPSec IKEv1（L2TP over IPSec）

2025/10/29大约 7 分钟

Windows 原生客户端接入 IPSec IKEv1（L2TP over IPSec）

重要

本文基于 Windows 10 专业版编写。

网络需求

通过 Windows 原生客户端（IKEv1）连接 FortiGate 的 IPSec，并访问 VPN 内部资源。

重要

Windows 系统使用 IKEv1，必须配合 L2TP 使用，也就是 L2TP over IPSec。

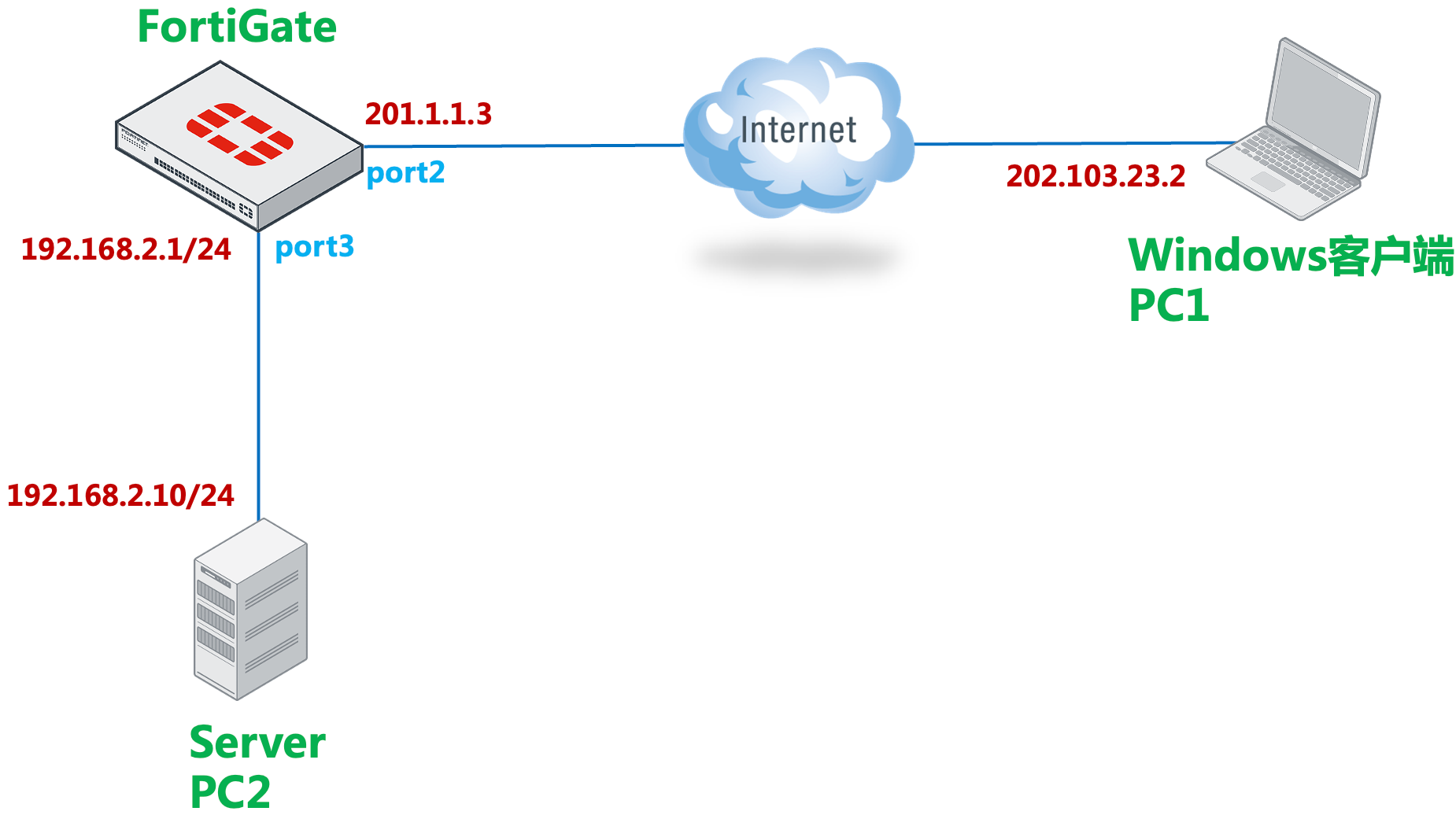

网络拓扑

image-20230315175816231

配置步骤

配置 FortiGate

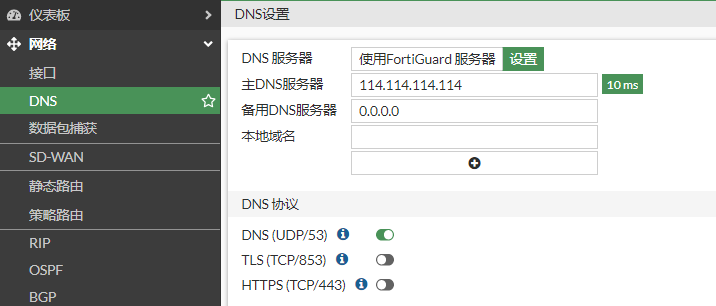

1.基础配置

image-20221217214927216

image-20221217214946341

image-20221217215007689

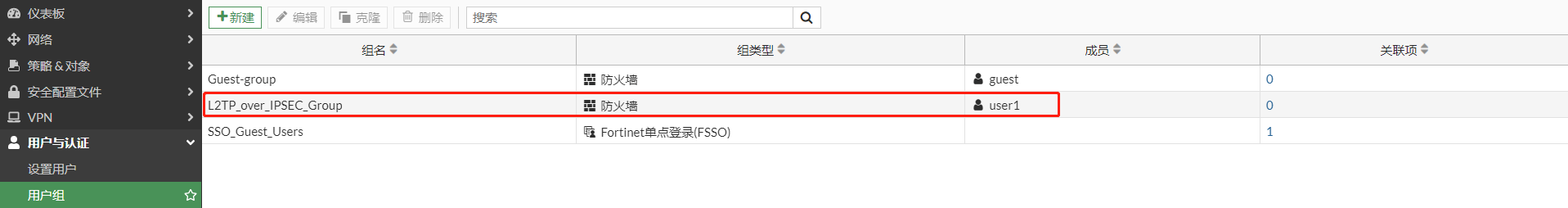

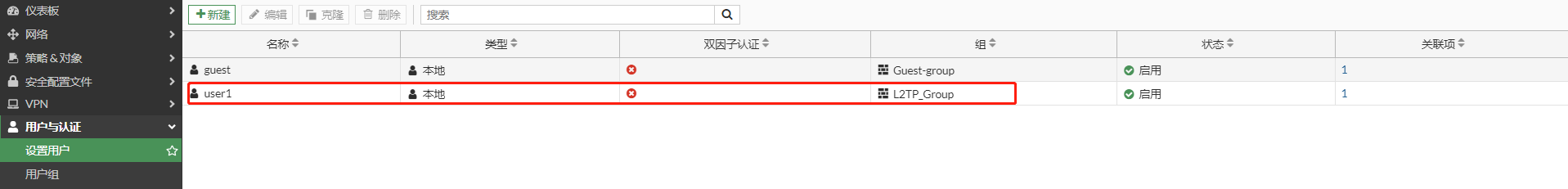

2.创建用户并将用户加入到用户组

image-20221217204405352

image-20221219111310033

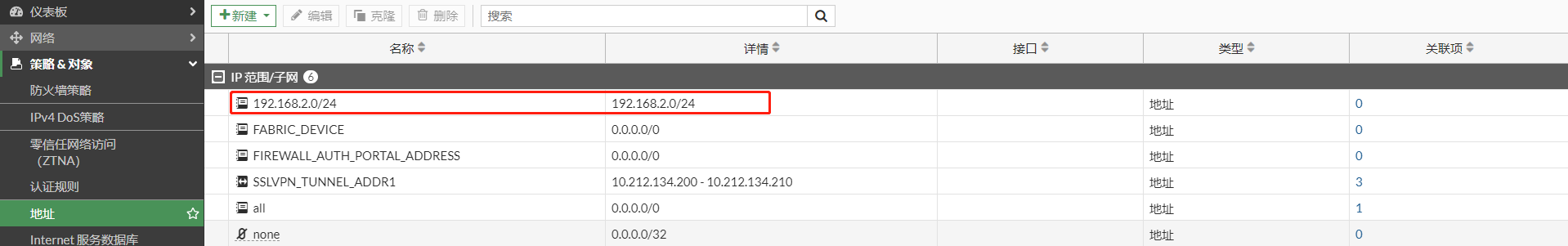

3.创建地址对象

image-20221219111426106

4.配置 L2TP over IPSEC VPN

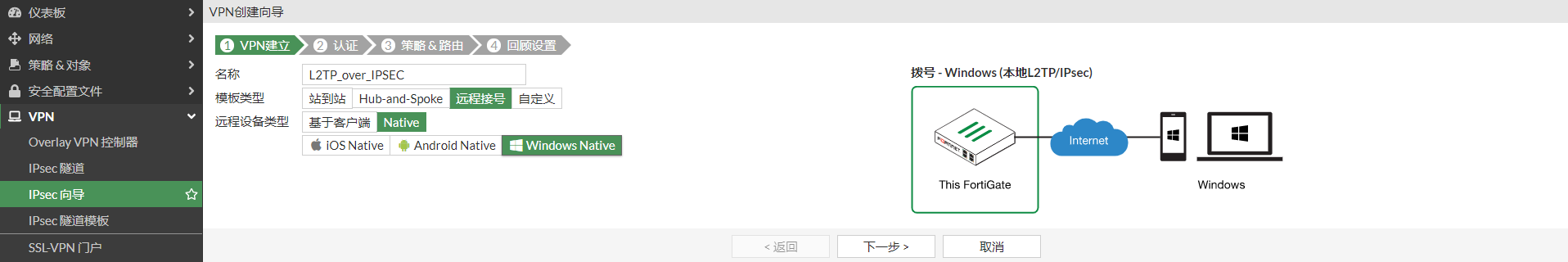

选择“IPsec 隧道”，点击“新建”，选择“远程拨号”-->"Native"-->“Windows Native”，然后点击下一步。

image-20221219111712365

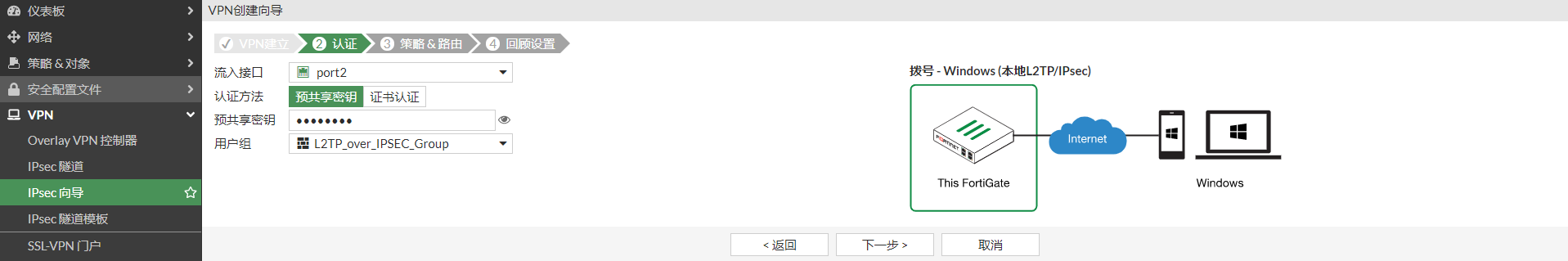

设置流入接口，预共享秘钥及用户组。

image-20221219111846730

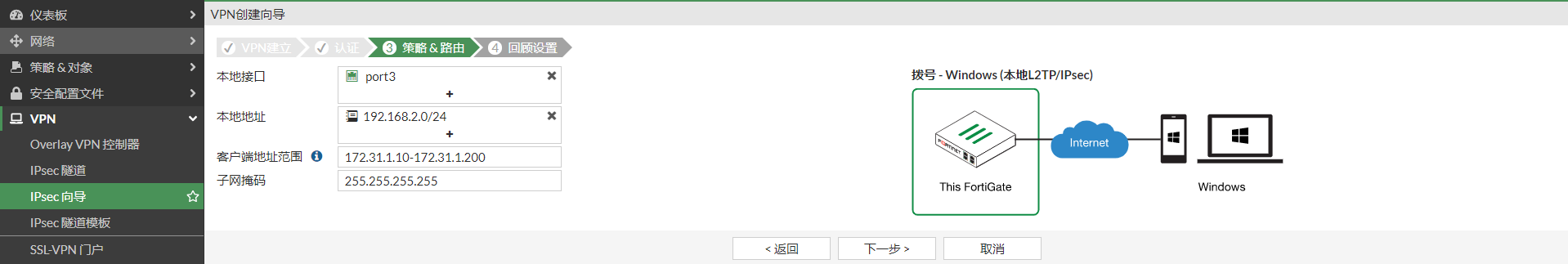

设置本地接口，地址地址以及客户端地址范围。

image-20221219193807316

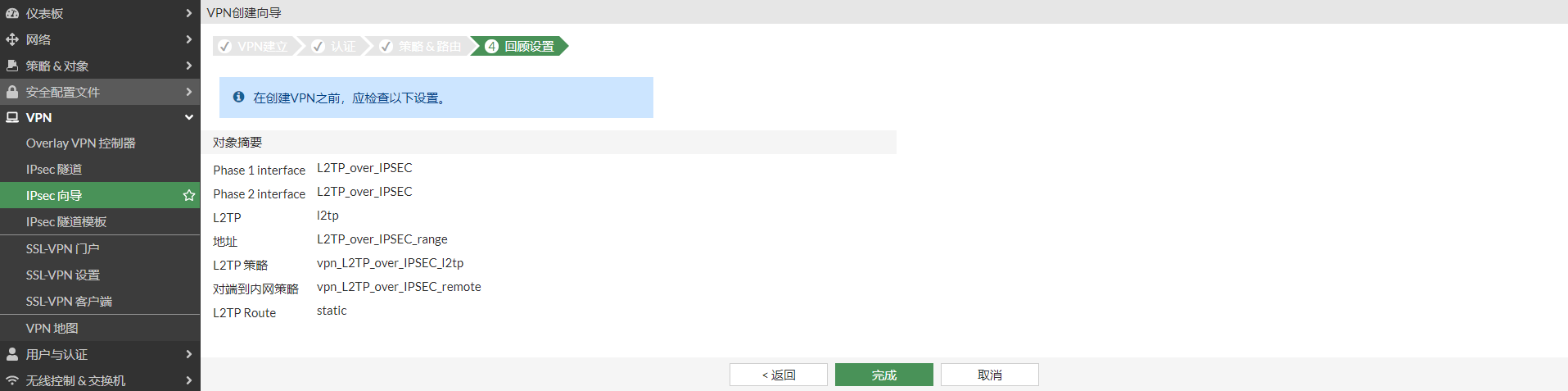

VPN 向导即将创建的对象。

image-20221219112140005

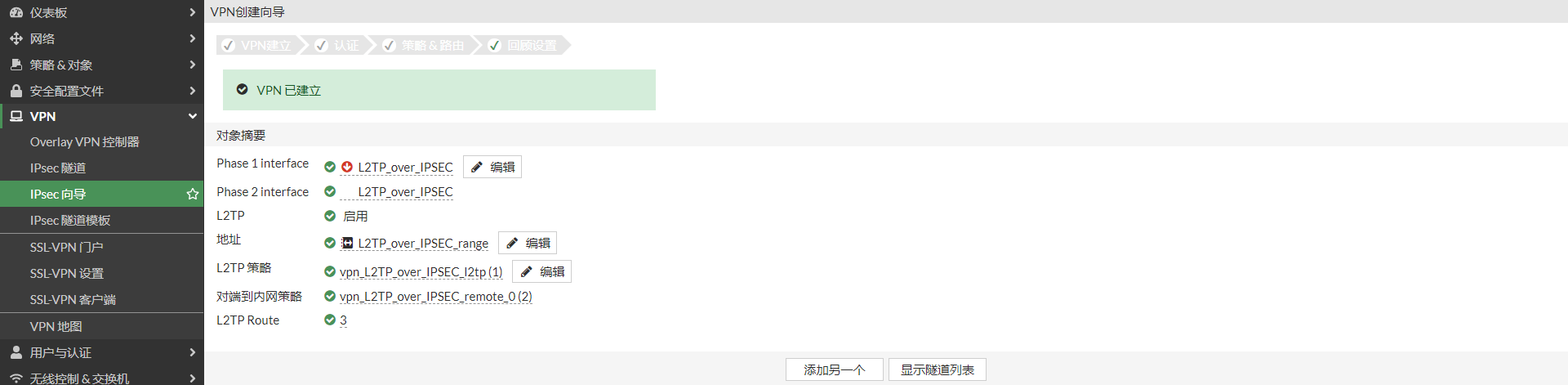

创建完成。

image-20221219112201738

查看配置

通过“VPN 创建向导”可以很方便的配置 VPN，但我们需要知道向导具体做了哪些配置。

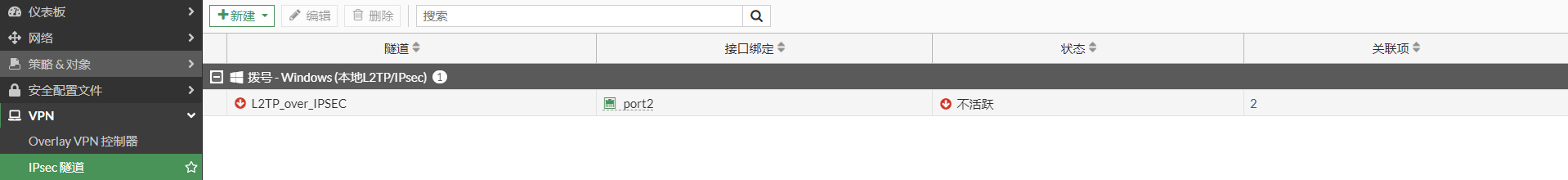

1.创建 IPSEC VPN

image-20221219112427316

对应的命令行

config vpn ipsec phase1-interface
    edit "L2TP_over_IPSEC"
        set type dynamic
        set interface "port2"
        set peertype any
        set net-device disable
        set proposal aes256-md5 3des-sha1 aes192-sha1
        set comments "VPN: L2TP_over_IPSEC (Created by VPN wizard)"
        set dhgrp 2
        set wizard-type dialup-windows
        set psksecret ENC DCMMcDpdFzv7KXC1lwF5xK3SdOBK0RXf8G8UhEXU+wFRq58XOOoZOcDVaKxLd/mBg1CgkwMqEEXV+IwHs1kpFOTfoGAG428fkKO8BmwlfmDerRWCu5W8IcI6DwsDF1PllXIefGl+3H2tjySQ8gm6SeBCKD6XLFjRVlHIW+EwJiTfC1c+bPIEBq60ii9Puckspiec0g==
    next
end
config vpn ipsec phase2-interface
    edit "L2TP_over_IPSEC"
        set phase1name "L2TP_over_IPSEC"
        set proposal aes256-md5 3des-sha1 aes192-sha1
        set pfs disable
        set encapsulation transport-mode
        set l2tp enable
        set comments "VPN: L2TP_over_IPSEC (Created by VPN wizard)"
        set keylifeseconds 3600
    next
end

2.创建 L2TP

config vpn l2tp
    set status enable
    set eip 172.31.1.200
    set sip 172.31.1.10
    set usrgrp "L2TP_over_IPSEC_Group"
end

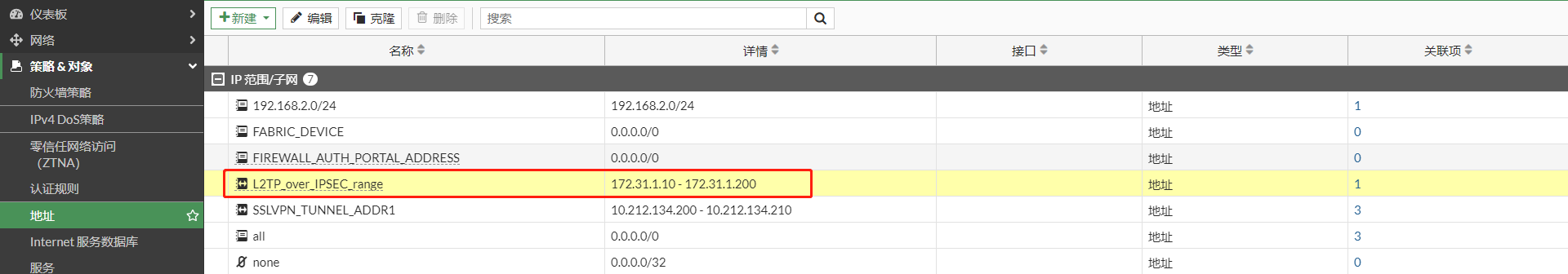

3.创建地址对象

image-20221219112405465

4.创建策略

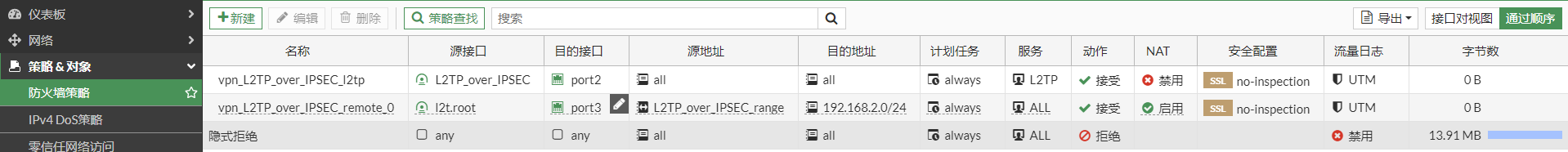

第 1 条是 L2TP over IPSEC 的策略；第 2 条是 L2TP 到内网的策略。模板没有创建到 Internet 的策略，如果有需求，则要单独创建。

image-20221219194120453

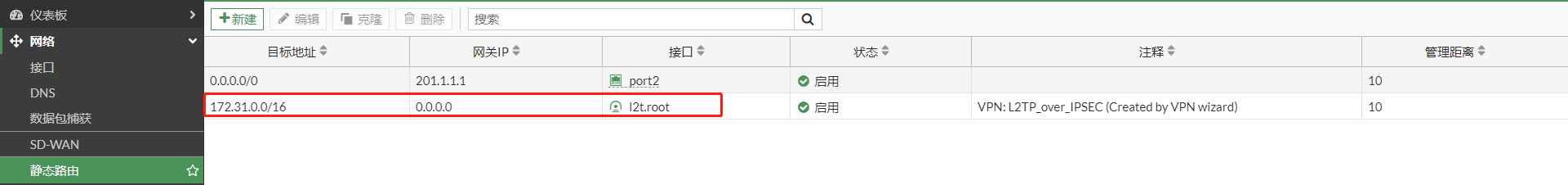

5.创建路由

image-20221219114213858

配置 Windows 客户端

  1. 右击本地连接图标，选择“打开网络和 Internet 设置”，选择 VPN。

    image-20221217171422449

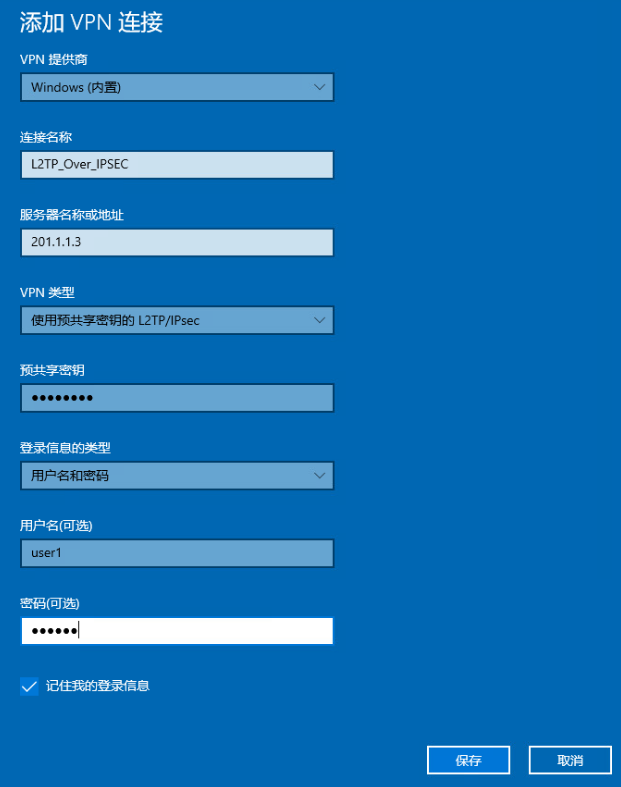

  2. 点击“添加 VPN 连接”，设置 L2TP over IPSEC，然后点击保存。

    image-20221219192515498

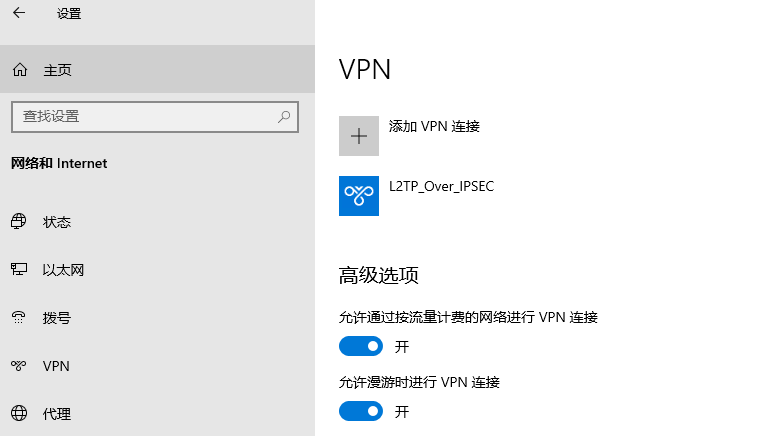

  3. L2TP over IPSEC 创建完成。

    image-20221219192816646

结果验证

  1. 点击创建的“L2TP_Over_IPSEC”，点击连接

    image-20221219192825804

  2. 连接成功

    image-20221219192841362

    查看 L2TP_Over_IPSEC 获取的地址

    C:\Users\admin>ipconfig/all
以太网适配器 Ethernet1:

   连接特定的 DNS 后缀 . . . . . . . :
   描述. . . . . . . . . . . . . . . : Intel(R) 82574L Gigabit Network Connection #2
   物理地址. . . . . . . . . . . . . : 00-0C-29-91-0B-35
   DHCP 已启用 . . . . . . . . . . . : 否
   自动配置已启用. . . . . . . . . . : 是
   本地链接 IPv6 地址. . . . . . . . : fe80::bc4e:191a:510a:62ba%7(首选)
   IPv4 地址 . . . . . . . . . . . . : 10.1.1.6(首选)
   子网掩码  . . . . . . . . . . . . : 255.255.255.0
   默认网关. . . . . . . . . . . . . : 10.1.1.1
   DHCPv6 IAID . . . . . . . . . . . : 402656297
   DHCPv6 客户端 DUID  . . . . . . . : 00-01-00-01-29-1C-6E-ED-00-0C-29-91-0B-2B
   DNS 服务器  . . . . . . . . . . . : 192.168.91.208
                                       114.114.114.114
   TCPIP 上的 NetBIOS  . . . . . . . : 已启用

PPP 适配器 L2TP_Over_IPSEC:

   连接特定的 DNS 后缀 . . . . . . . :
   描述. . . . . . . . . . . . . . . : L2TP_Over_IPSEC
   物理地址. . . . . . . . . . . . . :
   DHCP 已启用 . . . . . . . . . . . : 否
   自动配置已启用. . . . . . . . . . : 是
   IPv4 地址 . . . . . . . . . . . . : 172.31.1.11(首选)
   子网掩码  . . . . . . . . . . . . : 255.255.255.255
   默认网关. . . . . . . . . . . . . : 0.0.0.0
   DNS 服务器  . . . . . . . . . . . : 114.114.114.114
   TCPIP 上的 NetBIOS  . . . . . . . : 已启用

    查看路由表

    C:\Users\admin>route print
===========================================================================
接口列表
 10...00 09 0f fe 00 01 ......Fortinet Virtual Ethernet Adapter (NDIS 6.30)
  5...00 09 0f aa 00 01 ......Fortinet SSL VPN Virtual Ethernet Adapter
 13...00 0c 29 91 0b 2b ......Intel(R) 82574L Gigabit Network Connection
  7...00 0c 29 91 0b 35 ......Intel(R) 82574L Gigabit Network Connection #2
 43...........................L2TP_Over_IPSEC
  1...........................Software Loopback Interface 1
===========================================================================

IPv4 路由表
===========================================================================
活动路由:
网络目标        网络掩码          网关       接口   跃点数
          0.0.0.0          0.0.0.0         10.1.1.1         10.1.1.6   4506
          0.0.0.0          0.0.0.0            在链路上       172.31.1.11     26
         10.1.1.0    255.255.255.0            在链路上          10.1.1.6   4506
         10.1.1.6  255.255.255.255            在链路上          10.1.1.6   4506
       10.1.1.255  255.255.255.255            在链路上          10.1.1.6   4506
        127.0.0.0        255.0.0.0            在链路上         127.0.0.1   4556
        127.0.0.1  255.255.255.255            在链路上         127.0.0.1   4556
  127.255.255.255  255.255.255.255            在链路上         127.0.0.1   4556
      172.31.1.11  255.255.255.255            在链路上       172.31.1.11    281
        201.1.1.3  255.255.255.255         10.1.1.1         10.1.1.6   4251

  3. 访问内部主机

    C:\Users\admin>ping 192.168.2.10

正在 Ping 192.168.2.10 具有 32 字节的数据:
来自 192.168.2.10 的回复: 字节=32 时间=1ms TTL=63
来自 192.168.2.10 的回复: 字节=32 时间=1ms TTL=63
来自 192.168.2.10 的回复: 字节=32 时间=1ms TTL=63
来自 192.168.2.10 的回复: 字节=32 时间<1ms TTL=63

192.168.2.10 的 Ping 统计信息:
    数据包: 已发送 = 4，已接收 = 4，丢失 = 0 (0% 丢失)，
往返行程的估计时间(以毫秒为单位):
    最短 = 0ms，最长 = 1ms，平均 = 0ms

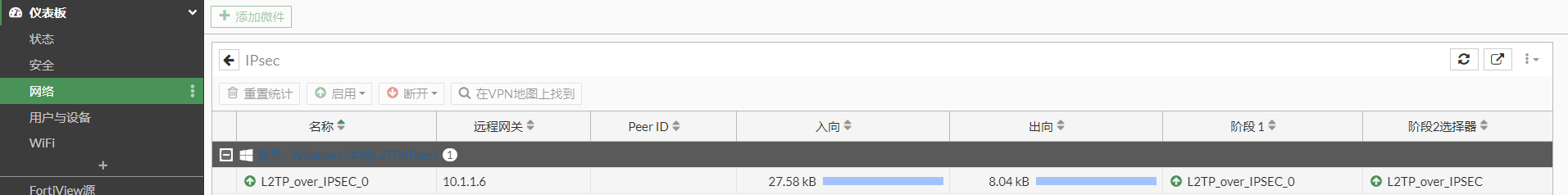

  4. FortiGate 查看 L2TP over IPSEC 连接

    image-20221219193906940

    # diagnose vpn ike gateway list

vd: root/0
name: L2TP_over_IPSEC_0
version: 1
interface: port2 6
addr: 201.1.1.3:500 -> 10.1.1.6:500
tun_id: 10.1.1.6/::10.0.0.2
remote_location: 0.0.0.0
network-id: 0
created: 667s ago
IKE SA: created 1/1  established 1/1  time 40/40/40 ms
IPsec SA: created 1/1  established 1/1  time 10/10/10 ms

  id/spi: 0 3074e3c6042e3bd7/445ef45c6bf46ef9
  direction: responder
  status: established 667-667s ago = 40ms
  proposal: 3des-sha1
  key: b894656df6d73056-3c8f6e0801b4977e-f932994583512431
  lifetime/rekey: 28800/27862
  DPD sent/recv: 00000000/00000000

# diagnose vpn tunnel list
list all ipsec tunnel in vd 0
------------------------------------------------------
name=L2TP_over_IPSEC ver=1 serial=8 201.1.1.3:0->0.0.0.0:0 tun_id=10.0.0.3 tun_id6=::10.0.0.3 dst_mtu=0 dpd-link=on weight=1
bound_if=6 lgwy=static/1 tun=intf mode=dialup/2 encap=none/552 options[0228]=npu frag-rfc  role=primary accept_traffic=1 overlay_id=0

proxyid_num=0 child_num=1 refcnt=3 ilast=44533053 olast=44533053 ad=/0
stat: rxp=403 txp=180 rxb=30057 txb=8731
dpd: mode=on-demand on=0 idle=20000ms retry=3 count=0 seqno=0
natt: mode=none draft=0 interval=0 remote_port=0
run_tally=0
------------------------------------------------------
name=L2TP_over_IPSEC_0 ver=1 serial=9 201.1.1.3:0->10.1.1.6:0 tun_id=10.1.1.6 tun_id6=::10.0.0.2 dst_mtu=1500 dpd-link=on weight=1
bound_if=6 lgwy=static/1 tun=intf mode=dial_inst/3 encap=none/8872 options[22a8]=npu rgwy-chg frag-rfc  run_state=0 role=primary accept_traffic=1 overlay_id=0

parent=L2TP_over_IPSEC index=0
proxyid_num=1 child_num=0 refcnt=6 ilast=0 olast=2 ad=/0
stat: rxp=403 txp=180 rxb=30057 txb=8731
dpd: mode=on-demand on=1 idle=60000ms retry=3 count=0 seqno=0
natt: mode=none draft=0 interval=0 remote_port=0
proxyid=L2TP_over_IPSEC proto=17 sa=1 ref=3 serial=1 transport-mode add-route
  src: 17:201.1.1.3-201.1.1.3:1701
  dst: 17:10.1.1.6-10.1.1.6:0
  SA:  ref=3 options=182 type=00 soft=0 mtu=1470 expire=2915/0B replaywin=2048
       seqno=b5 esn=0 replaywin_lastseq=00000193 qat=0 rekey=0 hash_search_len=1
  life: type=01 bytes=0/0 timeout=3590/3600
  dec: spi=4b06e27a esp=3des key=24 b4765186ea5f3ac392a6009a3e9173907f2b1872715a317a
       ah=sha1 key=20 75f29e67a8a100e5d7a58b84451675d318b36ee5
  enc: spi=ba90d928 esp=3des key=24 7cbbc629743b42ac00b0ab328129364de3b157c67dfd1a39
       ah=sha1 key=20 e8fd28ceaf0d55c30643495a95af9e5b562d2443
  dec:pkts/bytes=806/60114, enc:pkts/bytes=360/23491
  npu_flag=00 npu_rgwy=10.1.1.6 npu_lgwy=201.1.1.3 npu_selid=6 dec_npuid=0 enc_npuid=0

注意事项

如果 FortiGate 上配置的 L2TP 用户为 LDAP 认证用户，则需要确保客户端 L2TP 连接的认证方法为 PAP。

重要

  • LDAP 用户身份验证支持 PPTP、L2TP、IPsec VPN 和防火墙身份验证，但由于点对点协议的限制，只支持 PAP（Packet Authentication Protocol）。

  • 由于 Windows 本机客户端默认使用 MSCHAP 或 MSCHAPv2，LDAP 认证场景下，您需要将其更改为 PAP。

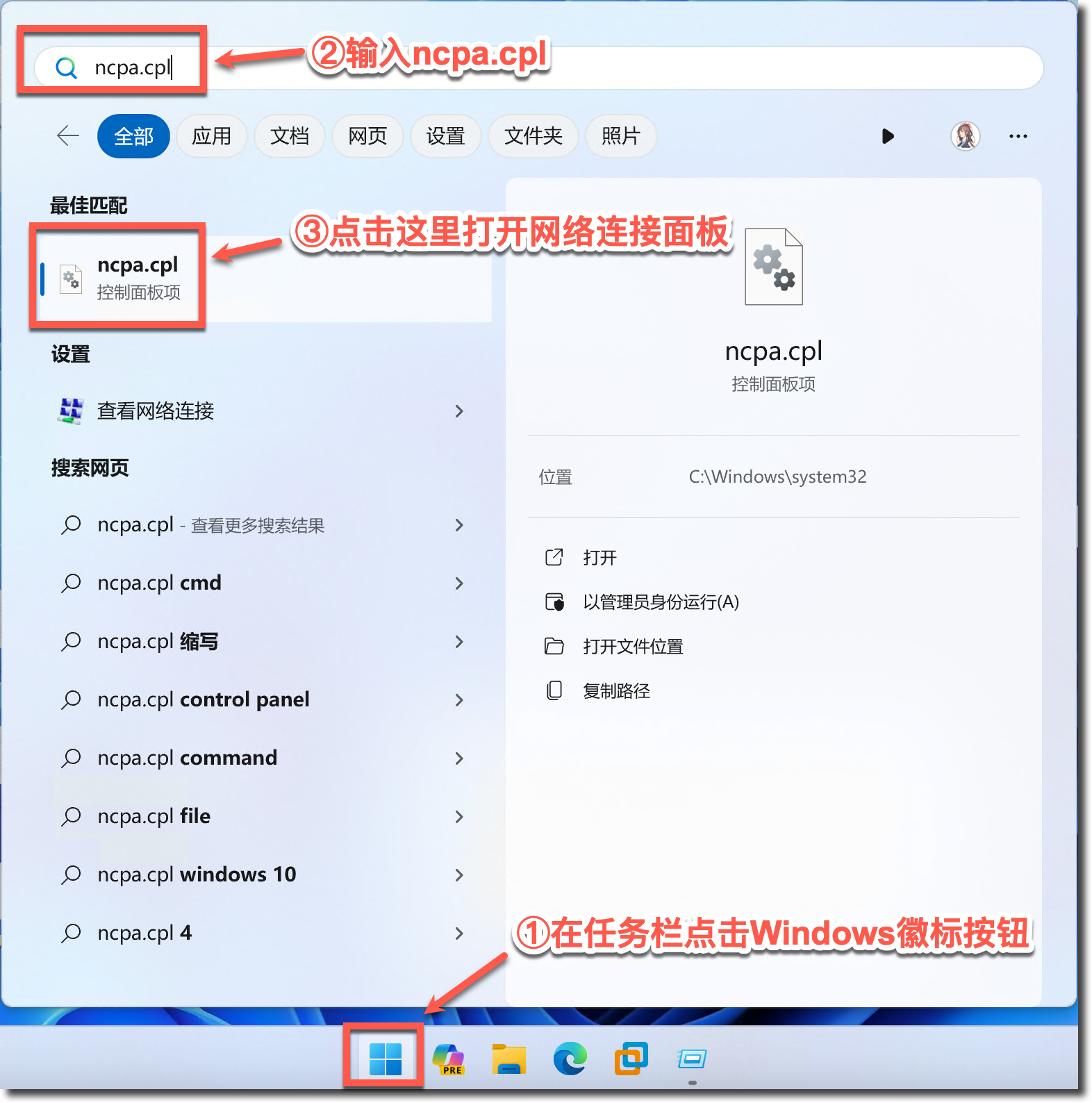

  1. 在 Windows 系统中按照下图方式打开网络连接面板（或使用 Win + R 快捷键，然后运行 ncpa.cpl）。

    image-20231228152231445

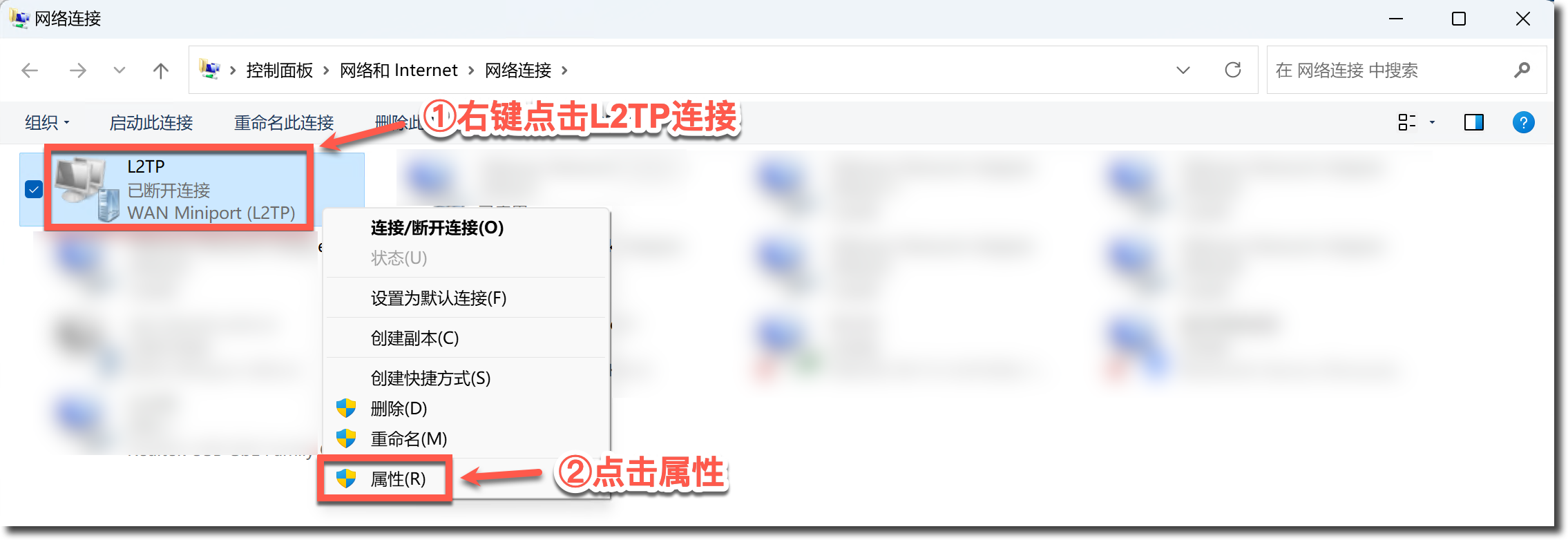

  2. 在弹出的网络连接面板中，右键点击已创建的 L2TP 连接，然后点击属性按钮。

    image-20231228151501311

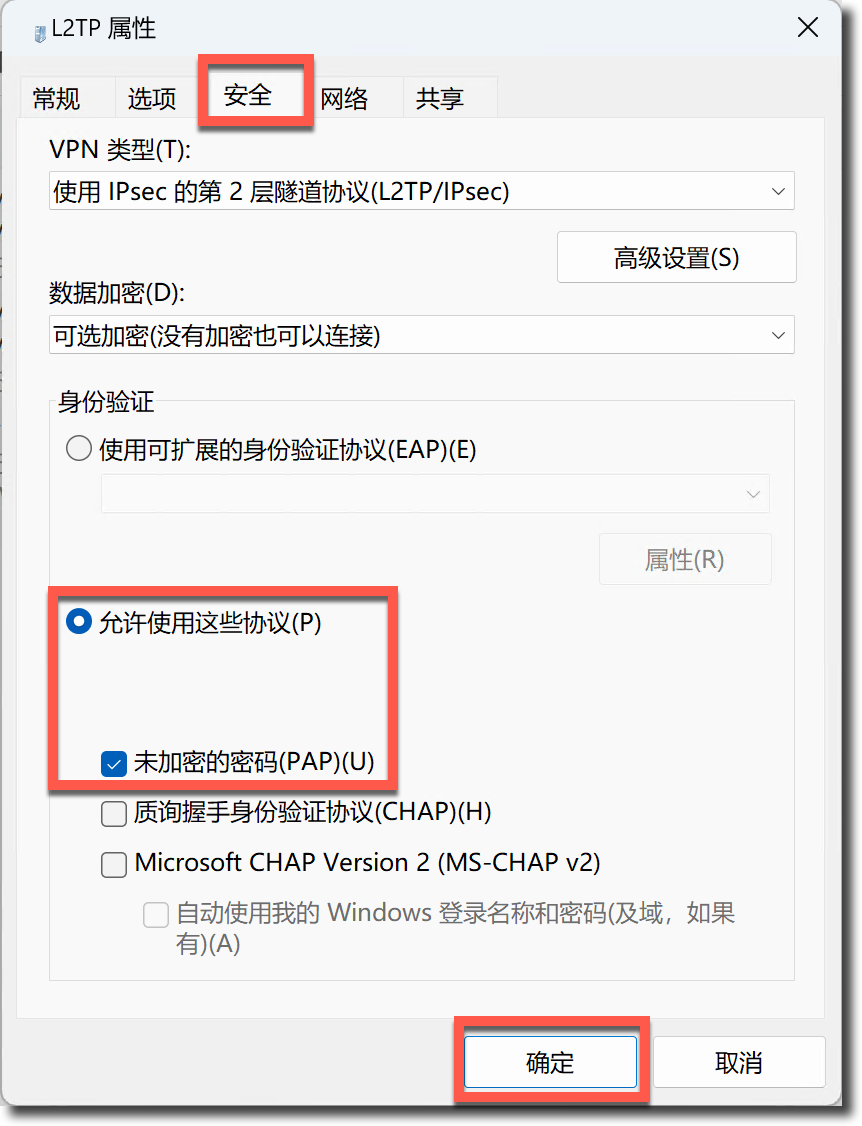

  3. 在弹出的 L2TP 连接属性中，选择“安全”面板，然后勾选“允许使用这些协议”，勾选“未加密的密码 (PAP)(H)”，取消勾选 CHAP 和 MS - CHAP v2，然后点击确定按钮。之后即可正常连接 L2TP。

    image-20231228173709682
