Android12 或以上系统（IKEv2）

2025/10/29大约 4 分钟

Android12 或以上系统（IKEv2）

重要

本文基于 Sumsung One UI 5.1 (Android13) 系统编写。

网络需求

通过 Android12 或以上系统客户端（IKEv2）连接 FortiGate 的 IPSec，并访问 VPN 内部资源。

重要

通过 IKEv2 预共享密钥的方式认证（无用户密码认证）。

网络拓扑

配置步骤

FortiGate 配置

配置 FortiGate 的接口 IP。
进入 FortiGate 的 VPN → IPSec 隧道页面，点击新建按钮，新建 IPSec 隧道。

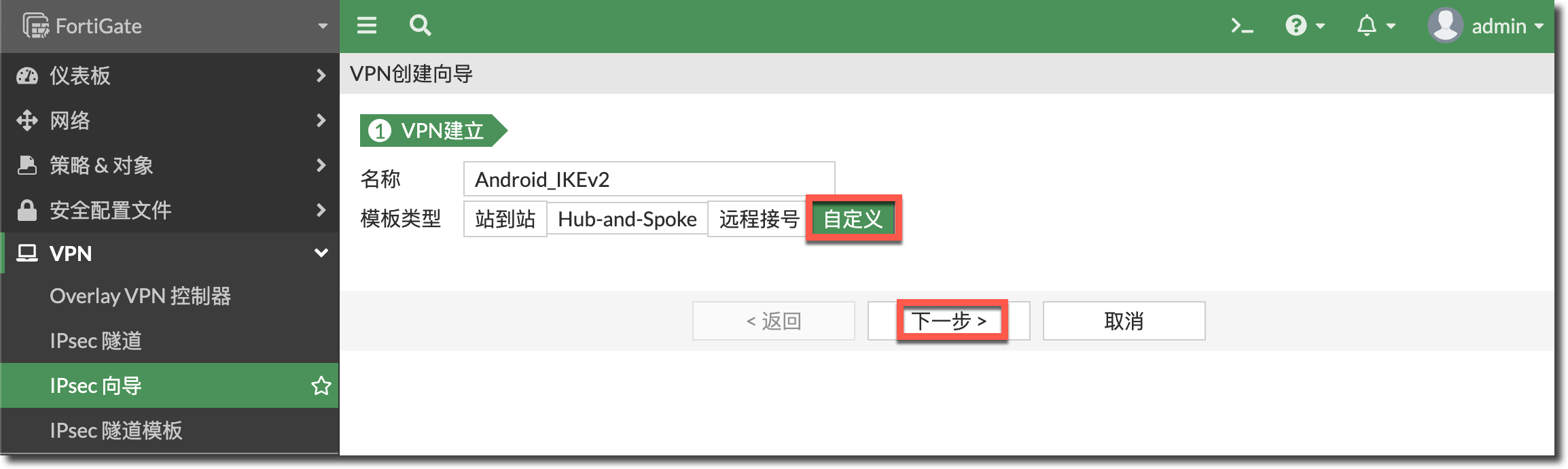

填写 VPN 名称，模版选择自定义，点击下一步。

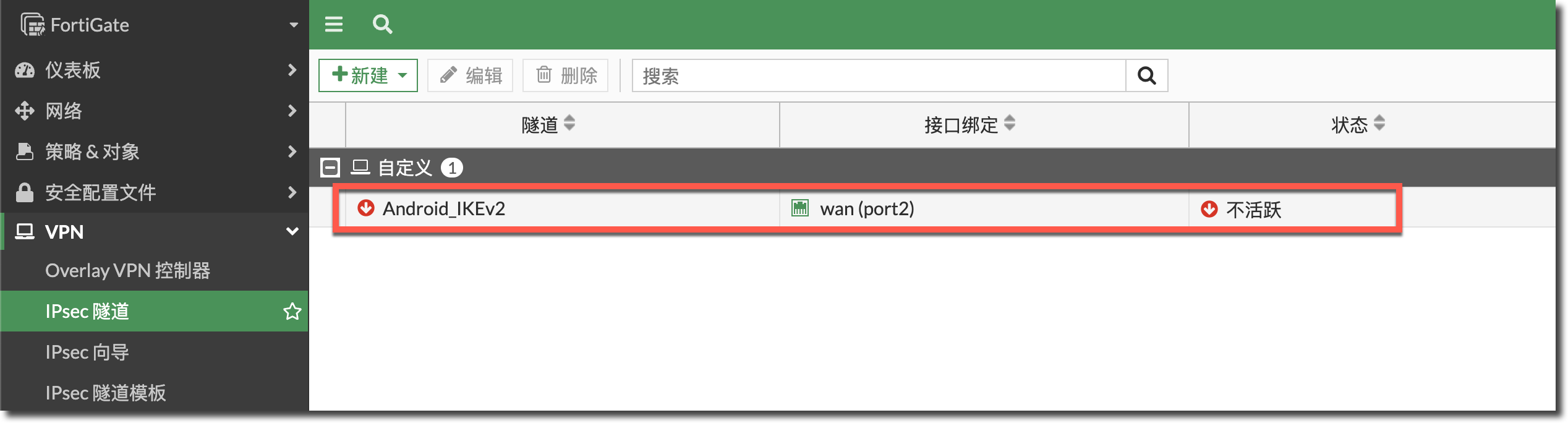

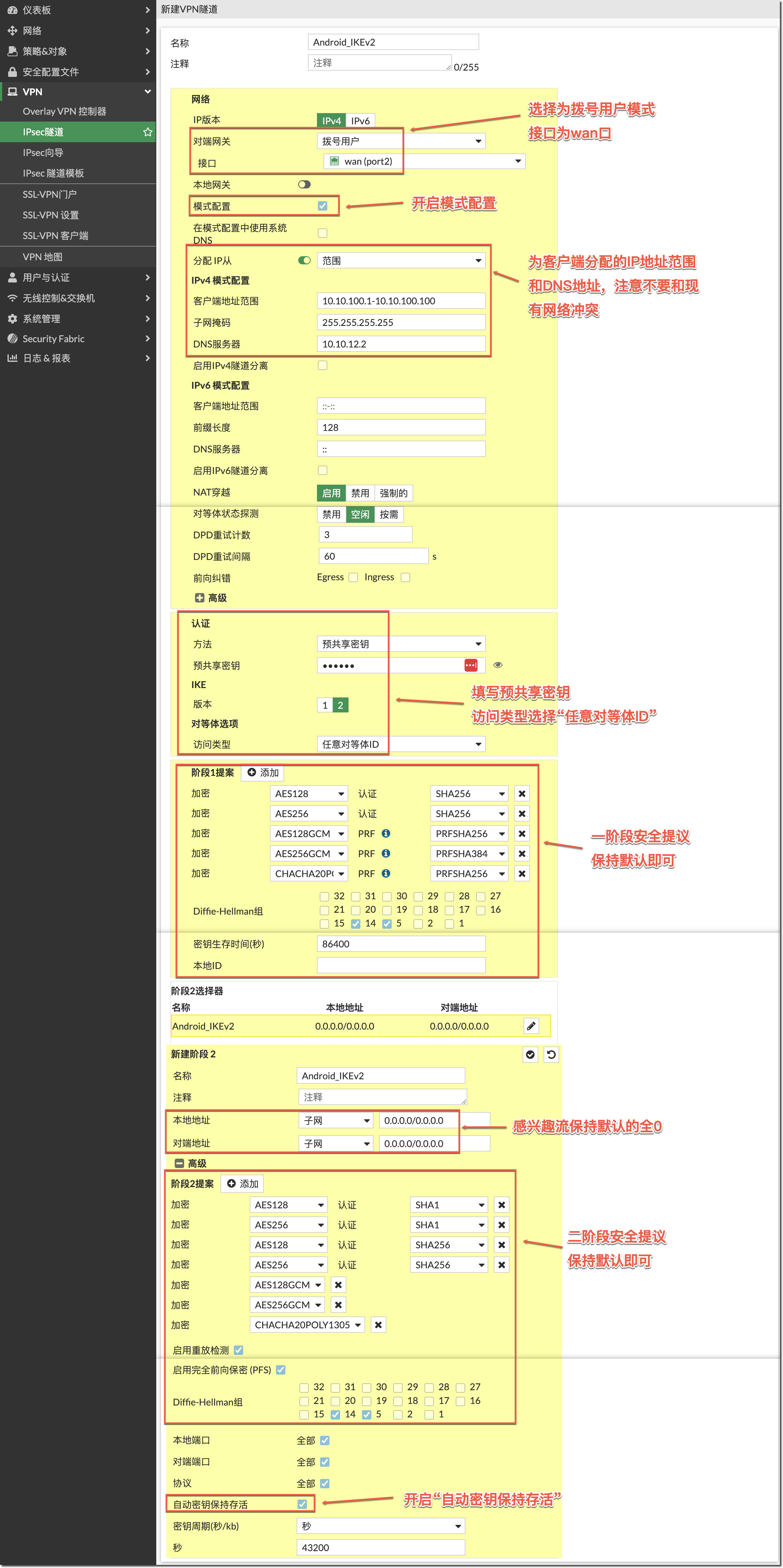

按照下图修改配置，其他配置保持默认即可，点击确认下发配置。

对应的 CLI 如下：

第一阶段配置：
config vpn ipsec phase1-interface
    edit "Android_IKEv2"
        set type dynamic
        set interface "port2"
        set ike-version 2
        set peertype any
        set net-device disable
        set mode-cfg enable
        set ipv4-dns-server1 10.10.12.2
        set proposal aes128-sha256 aes256-sha256 aes128gcm-prfsha256 aes256gcm-prfsha384 chacha20poly1305-prfsha256
        set dpd on-idle
        set ipv4-start-ip 10.10.100.1
        set ipv4-end-ip 10.10.100.100
        set psksecret xxxxxxxx
        set dpd-retryinterval 60
    next
end

第二阶段配置：
config vpn ipsec phase2-interface
    edit "Android_IKEv2"
        set phase1name "Android_IKEv2"
        set proposal aes128-sha1 aes256-sha1 aes128-sha256 aes256-sha256 aes128gcm aes256gcm chacha20poly1305
        set keepalive enable
    next
end

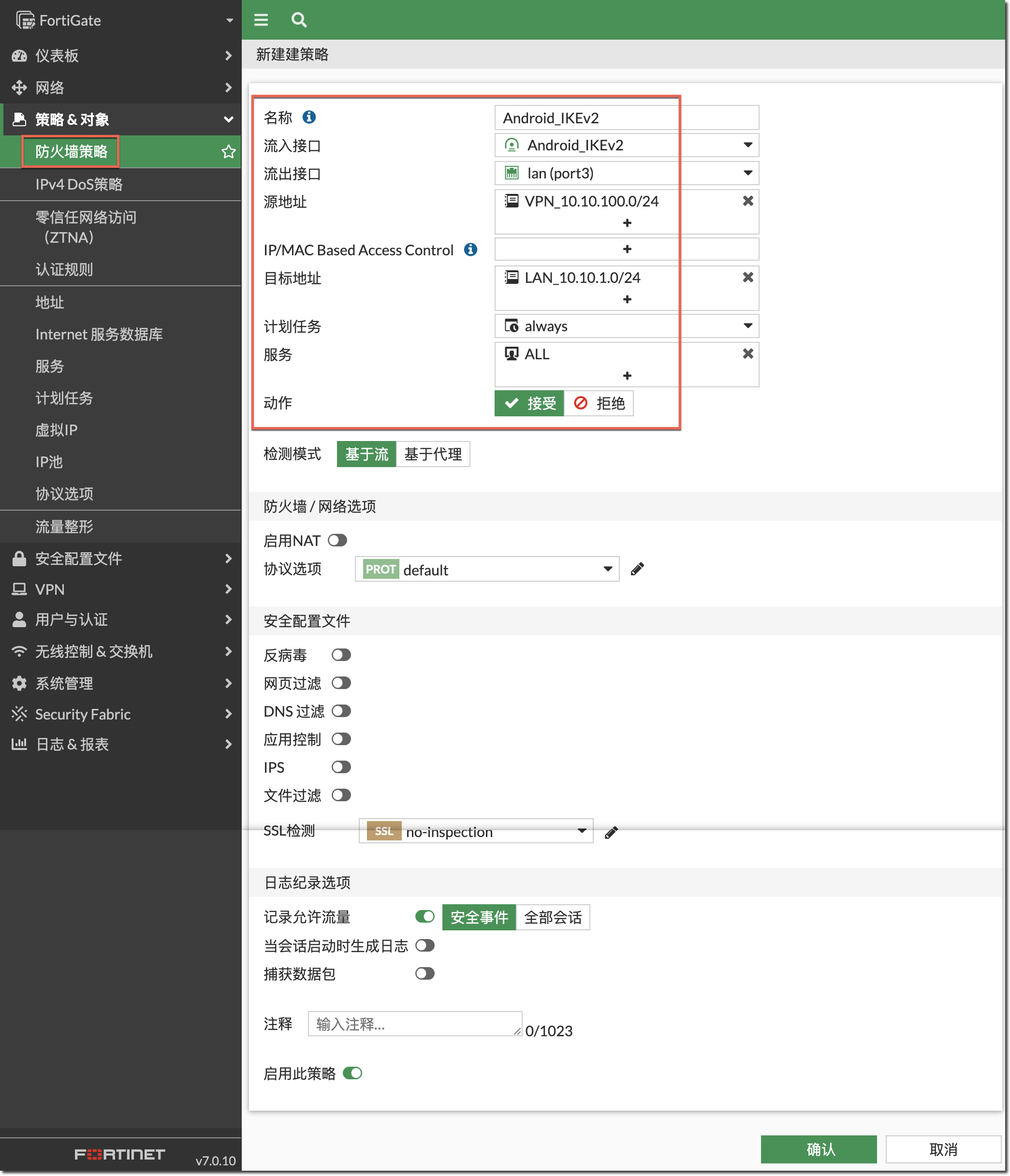

配置防火墙策略，允许客户端访问内网 VPN 资源。

内网VPN资源地址对象：
config firewall address
    edit "LAN_10.10.1.0/24"
        set subnet 10.10.1.0 255.255.255.0
 next
end

客户端地址对象：
config firewall address
       edit "VPN_10.10.100.0/24"
           set subnet 10.10.100.0 255.255.255.0
       next
   end

防火墙策略：
config firewall policy
    edit 1
        set name "Android_IKEv2"
        set srcintf "Android_IKEv2"
        set dstintf "port3"
        set action accept
        set srcaddr "VPN_10.10.100.0/24"
        set dstaddr "LAN_10.10.1.0/24"
        set schedule "always"
        set service "ALL"
    next
end

客户端配置

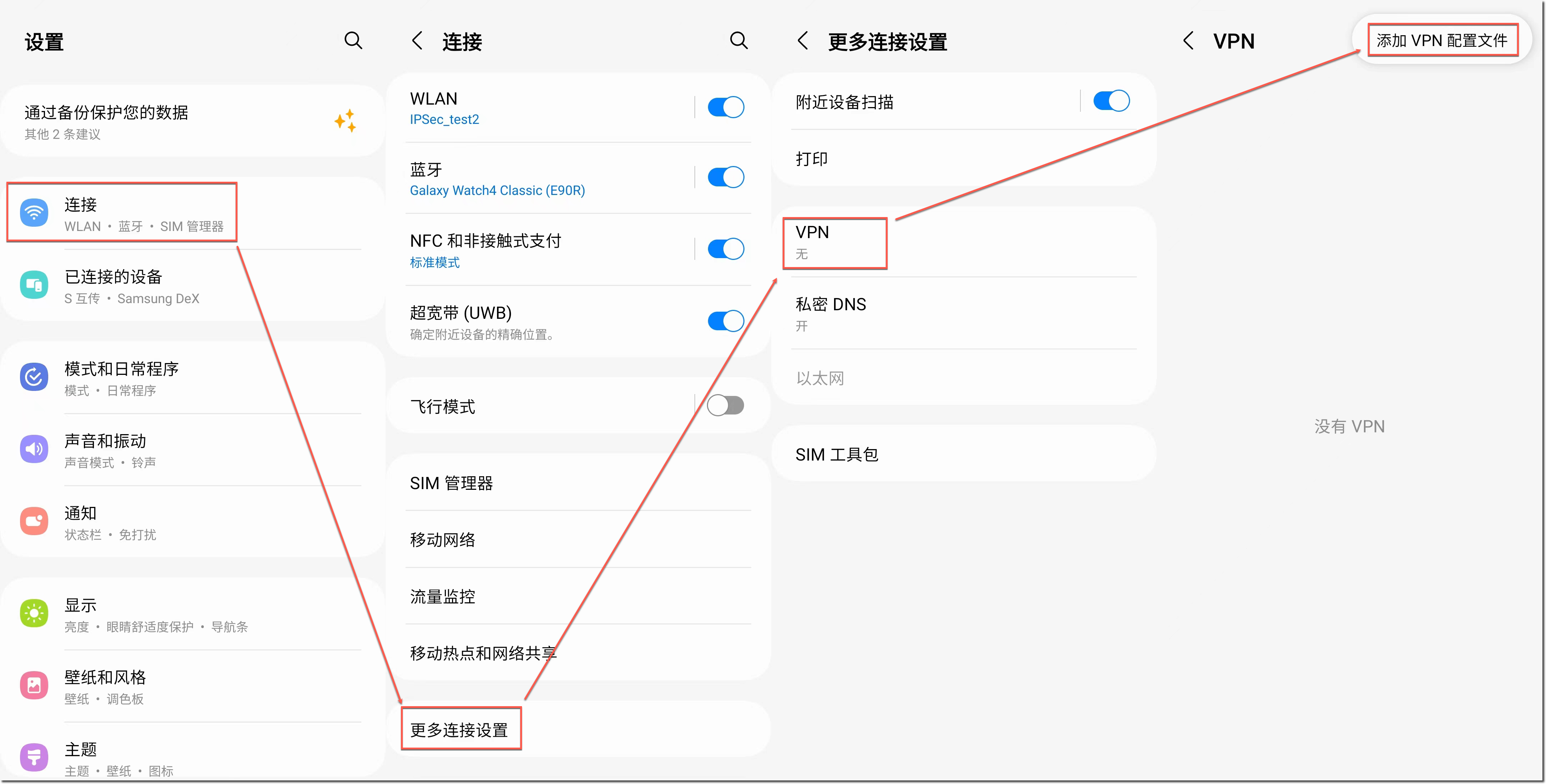

打开设置 → 连接 → 更多连接设置 → VPN（找不到可以使用搜索功能），点击“添加 VPN 配置文件”。

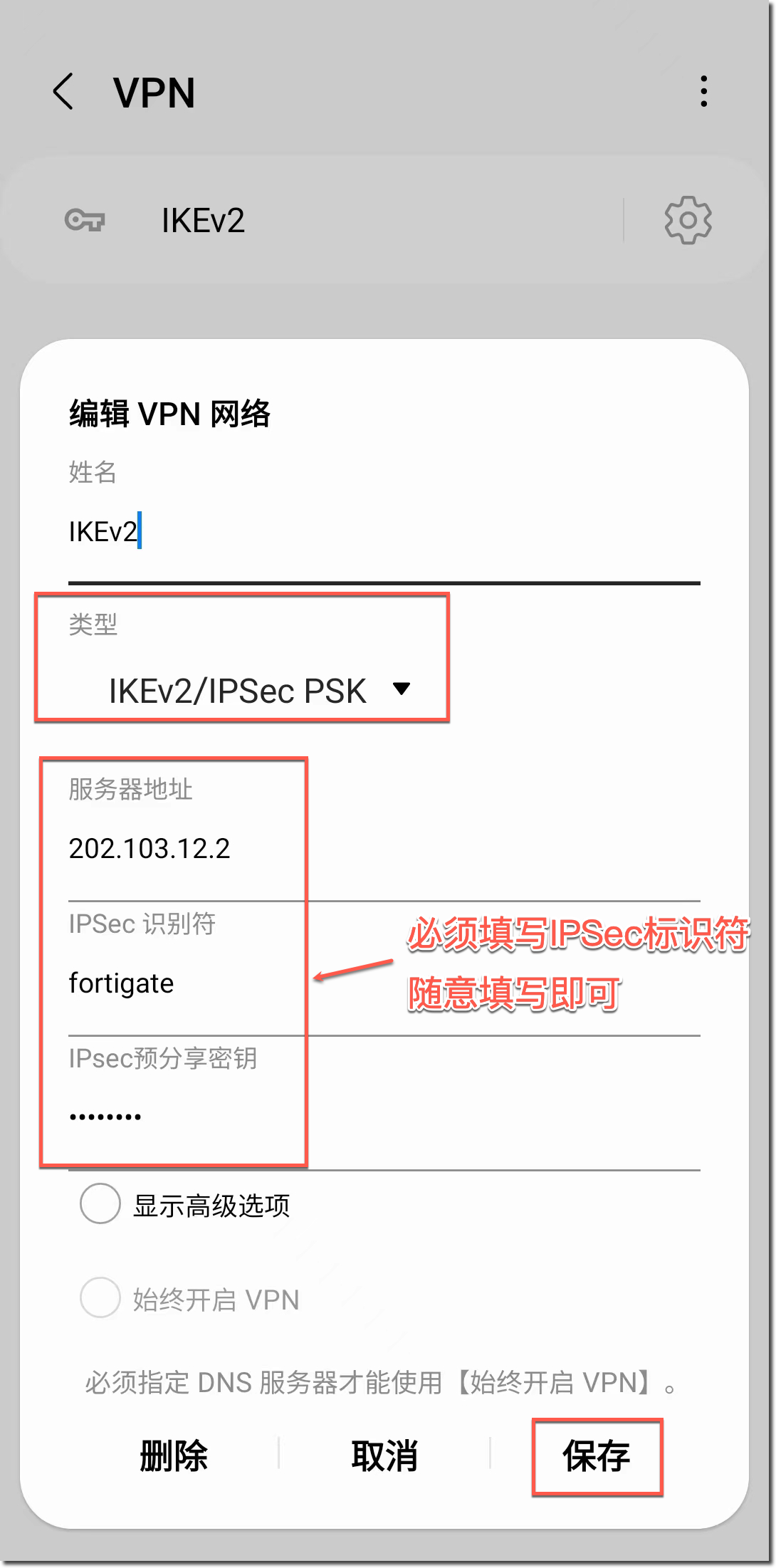

类型选择 IKEv2/IPSec PSK，填写名称、服务器地址、IPSec 预共享密钥，注意必须填写 IPSec 标识符（随意填写即可），点击保存按钮保存连接。

结果验证

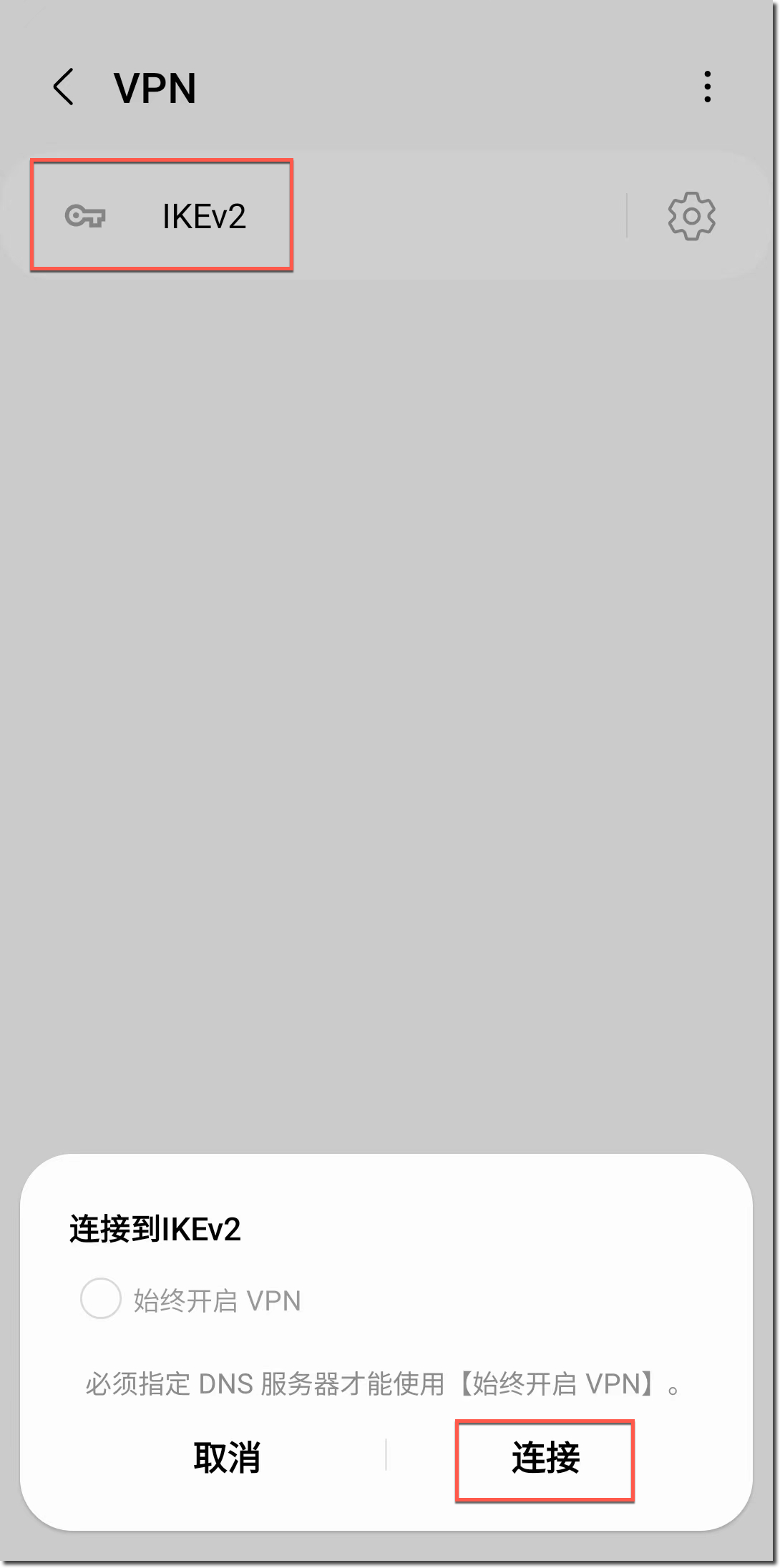

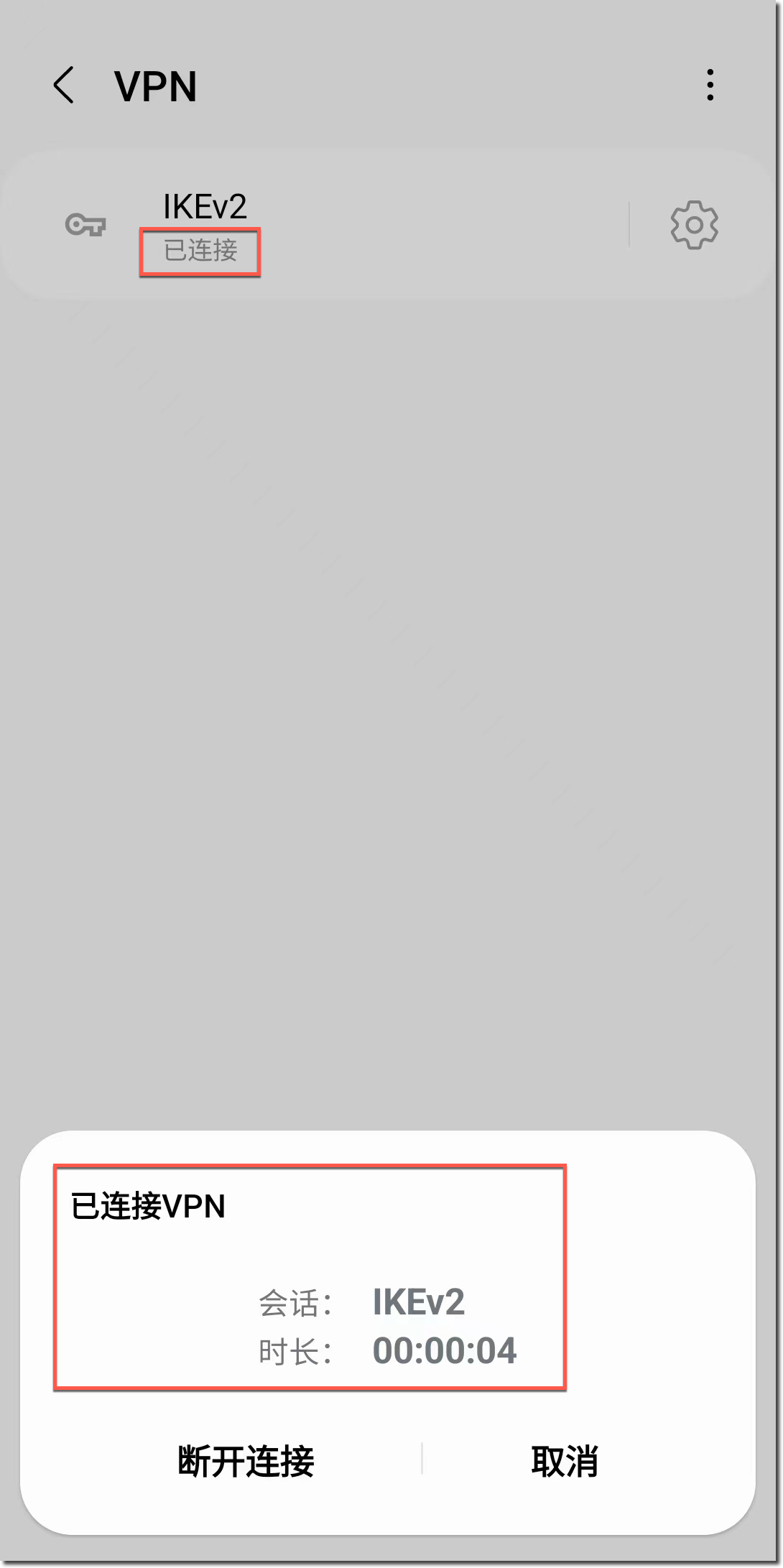

点击创建的 VPN 连接，点击连接按钮。连接成功后，点击查看连接状态，可以看到连接的具体信息。

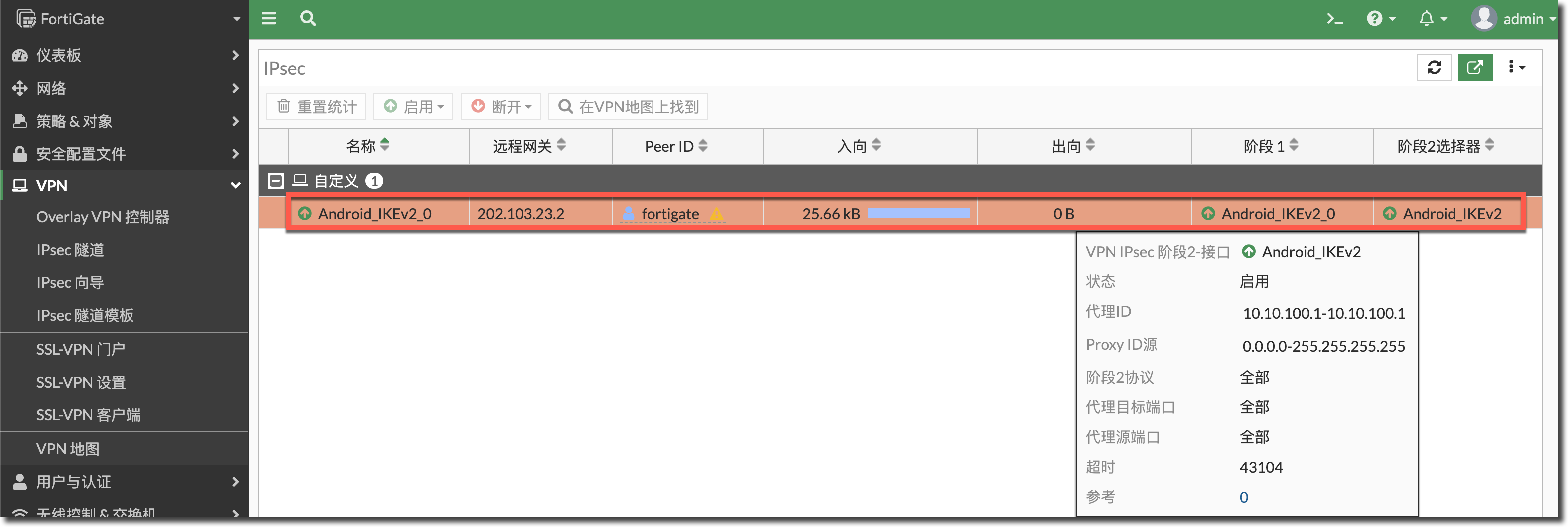

在 FortiGate 侧查看连接状态。

FortiGate # diagnose vpn ike gateway list

vd: root/0
name: Android_IKEv2_0
version: 2
interface: port2 4
addr: 202.103.12.2:4500 -> 202.103.23.2:35653
tun_id: 10.10.100.1/::10.0.0.29
remote_location: 0.0.0.0
network-id: 0
created: 8s ago
peer-id: fortigate
peer-id-auth: no
assigned IPv4 address: 10.10.100.1/0.0.0.0
nat: peer
PPK: no
IKE SA: created 1/1  established 1/1  time 20/20/20 ms
IPsec SA: created 1/1  established 1/1  time 0/0/0 ms
  id/spi: 5 24e28229fbb0aabf/af590cf99666b224
  direction: responder
  status: established 8-8s ago = 20ms
  proposal: aes128-sha256
  child: no
  SK_ei: ebe7fafddd9a3afa-d25d578817491d46
  SK_er: d498cfd72bc78306-5d96c828c054dc49
  SK_ai: db2fe8a3c377d068-043cb17abe4a50dc-0b6a7406d9136909-d8f071b76a03d411
  SK_ar: 0816650a93fb45f2-620c1f63caa107c3-bdf507a33957e29e-e22ec78cdf616f11
  PPK: no
  message-id sent/recv: 0/2
  lifetime/rekey: 86400/86121
  DPD sent/recv: 00000000/00000000
  peer-id: fortigate

FortiGate # diagnose vpn tunnel list

list all ipsec tunnel in vd 0
------------------------------------------------------
name=Android_IKEv2_0 ver=2 serial=25 202.103.12.2:4500->202.103.23.2:35653 tun_id=10.10.100.1 tun_id6=::10.0.0.29 dst_mtu=1500 dpd-link=on weight=1
bound_if=4 lgwy=static/1 tun=intf mode=dial_inst/3 encap=none/9128 options[23a8]=npu rgwy-chg rport-chg frag-rfc  run_state=0 role=primary accept_traffic=1 overlay_id=0
parent=Android_IKEv2 index=0
proxyid_num=1 child_num=0 refcnt=5 ilast=0 olast=11 ad=/0
stat: rxp=63 txp=0 rxb=3644 txb=0
dpd: mode=on-idle on=1 idle=60000ms retry=3 count=0 seqno=1
natt: mode=silent draft=0 interval=10 remote_port=35653
proxyid=Android_IKEv2 proto=0 sa=1 ref=2 serial=1 add-route
  src: 0:0.0.0.0-255.255.255.255:0
  dst: 0:10.10.100.1-10.10.100.1:0
  SA:  ref=3 options=20683 type=00 soft=0 mtu=1422 expire=43175/0B replaywin=2048
       seqno=1 esn=0 replaywin_lastseq=0000003f qat=0 rekey=0 hash_search_len=1
  life: type=01 bytes=0/0 timeout=43187/43200
  dec: spi=02cf6ed7 esp=aes key=16 e9a35403758eddeaa21370e37e36ea8d
       ah=sha256 key=32 54a6e676edae65bb37a0f4a6605b8fcfde743af1f229d29624abbbd4cc8bf8ec
  enc: spi=cbf93f37 esp=aes key=16 4e475164fbf9ac1be9c81497cd8ff98f
       ah=sha256 key=32 682b3b42a8f121a227f70a8952cc92110371f06f32309e5a0c7bb43a48677667
  dec:pkts/bytes=126/7288, enc:pkts/bytes=0/0
  npu_flag=00 npu_rgwy=202.103.23.2 npu_lgwy=202.103.12.2 npu_selid=1b dec_npuid=0 enc_npuid=0
------------------------------------------------------
name=Android_IKEv2 ver=2 serial=22 202.103.12.2:0->0.0.0.0:0 tun_id=10.0.0.9 tun_id6=::10.0.0.9 dst_mtu=0 dpd-link=on weight=1
bound_if=4 lgwy=static/1 tun=intf mode=dialup/2 encap=none/552 options[0228]=npu frag-rfc  role=primary accept_traffic=1 overlay_id=0
proxyid_num=0 child_num=1 refcnt=3 ilast=43054304 olast=43054304 ad=/0
stat: rxp=7209 txp=12 rxb=427332 txb=832
dpd: mode=on-idle on=0 idle=60000ms retry=3 count=0 seqno=0
natt: mode=none draft=0 interval=0 remote_port=0
run_tally=0

在 FortiGate 侧查看路由 kernel 表，可以看到 FortiGate 已经自动添加了到客户端的路由。

FortiGate # get router info kernel
...
tab=254 vf=0 scope=0 type=1 proto=11 prio=1 0.0.0.0/0.0.0.0/0->10.10.100.1/32 pref=0.0.0.0 gwy=10.10.100.1 dev=27(Android_IKEv2)
...

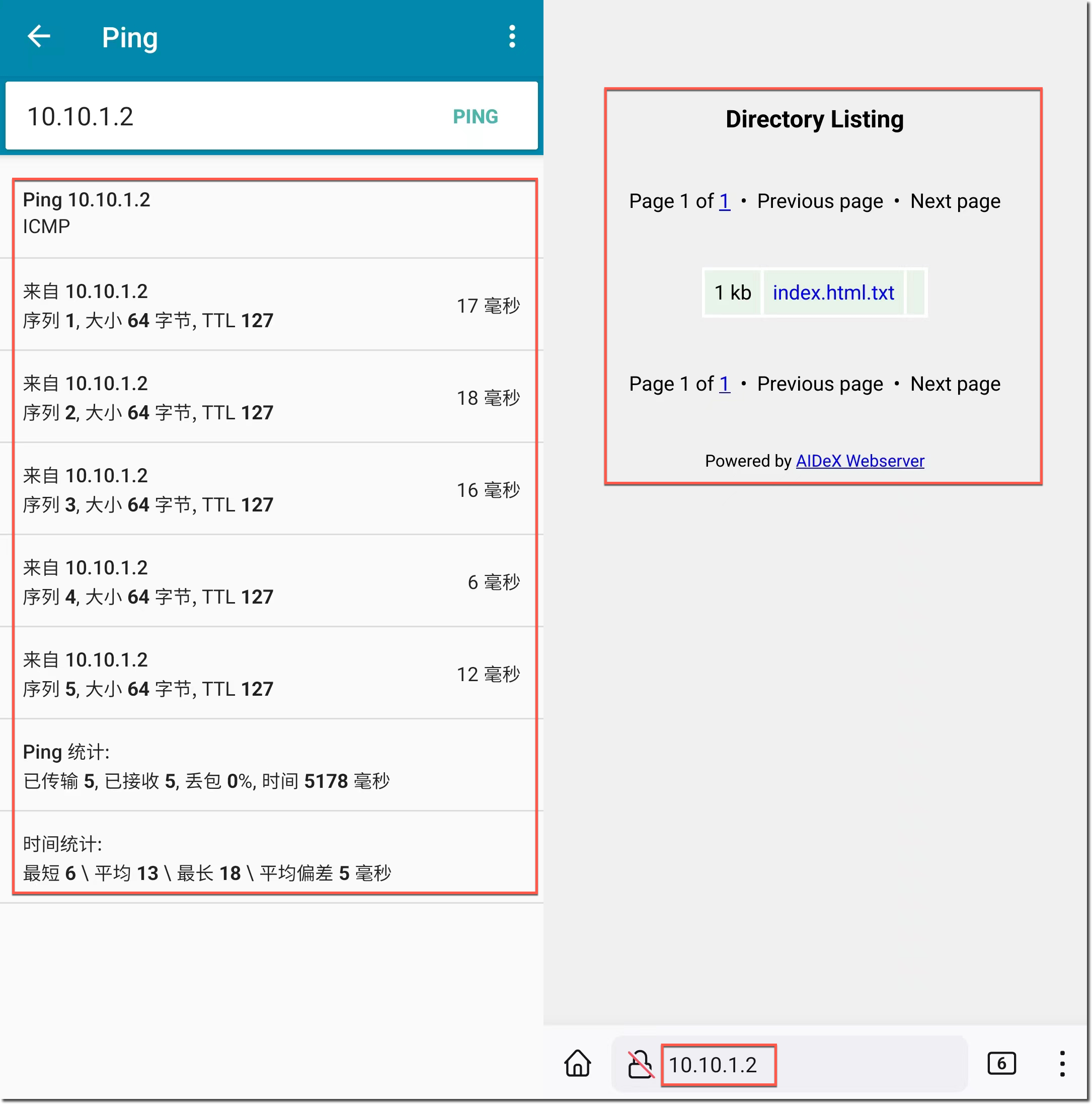

使用客户端访问 VPN 内网资源（Ping 和 HTTP 访问）。
重要
实际测试 Android 使用 IKEv2，无法使用隧道分割功能，VPN 建立后，所有流量被送入 VPN 隧道。
