IPSec 使用附加 IP 时隧道无法建立

2026/3/16IPSec VPN排错7.X.X大约 2 分钟

IPSec 使用附加 IP 时隧道无法建立

问题现象

  1. 在本端 FortiGate 的接口 wan1（202.1.1.2）上配置了附加 IP（Secondary IP）202.1.1.3。

    config system interface
    edit "wan1"
        set vdom "root"
        set ip 202.1.1.2 255.255.255.0
        config secondaryip
            edit 1
                set ip 202.1.1.3 255.255.255.0
            next
        end
    next
end

  2. IPSec 连接绑定接口为 wan1。

    config vpn ipsec phase1-interface
    edit "IPSec_Dialup"
        set type dynamic
        set interface "wan1"
        set ike-version 2
......
    next
end

config vpn ipsec phase2-interface
    edit "IPSec_Dialup"
        set phase1name "IPSec_Dialup"
        set replay disable
    next
end

  3. 对端设备将 VPN 隧道的 Remote Gateway 配置为该附加 IP（202.1.1.3）时，隧道无法正常建立，开启 IKE Debug 后出现 no proposal chosen 报错（即使对端发起的安全提议和本端配置的安全提议完全一致）：

    comes 39.183.172.30:64916->202.1.1.3:500,ifindex=41,vrf=0,len=373....
......
ike V=root:0:93bce19daab14410/0000000000000000:3056: incoming proposal:
ike V=root:0:93bce19daab14410/0000000000000000:3056: proposal id = 1:
ike V=root:0:93bce19daab14410/0000000000000000:3056:   protocol = IKEv2:
ike V=root:0:93bce19daab14410/0000000000000000:3056:      encapsulation = IKEv2/none
ike V=root:0:93bce19daab14410/0000000000000000:3056:         type=ENCR, val=AES_CBC (key_len = 128)
ike V=root:0:93bce19daab14410/0000000000000000:3056:         type=INTEGR, val=AUTH_HMAC_SHA_96
ike V=root:0:93bce19daab14410/0000000000000000:3056:         type=PRF, val=PRF_HMAC_SHA
ike V=root:0:93bce19daab14410/0000000000000000:3056:         type=DH_GROUP, val=ECP384.
......
ike V=root:0:93bce19daab14410/0000000000000000:3056: my proposal, gw IPSec_Dialup:
ike V=root:0:93bce19daab14410/0000000000000000:3056: proposal id = 1:
ike V=root:0:93bce19daab14410/0000000000000000:3056:   protocol = IKEv2:
ike V=root:0:93bce19daab14410/0000000000000000:3056:      encapsulation = IKEv2/none
ike V=root:0:93bce19daab14410/0000000000000000:3056:         type=ENCR, val=AES_CBC (key_len = 128)
ike V=root:0:93bce19daab14410/0000000000000000:3056:         type=INTEGR, val=AUTH_HMAC_SHA_96
ike V=root:0:93bce19daab14410/0000000000000000:3056:         type=PRF, val=PRF_HMAC_SHA
ike V=root:0:93bce19daab14410/0000000000000000:3056:         type=DH_GROUP, val=ECP384.
ike V=root:0:93bce19daab14410/0000000000000000:3056: lifetime=86400
......
ike V=root:0:93bce19daab14410/0000000000000000:3056: no proposal chosen

问题原因

  • FortiGate 默认使用接口的主 IP 进行 IKE 协商，当需要使用附加 IP 建立 VPN 隧道时，必须在 Phase 1 配置中通过 local-gw 参数显式指定。
  • 当对端发起到附加 IP 的 VPN 连接时，本端 FortiGate 仍会尝试用主 IP 进行协商，导致 IP 地址不匹配，最终报 no proposal chosen 错误。

解决方法

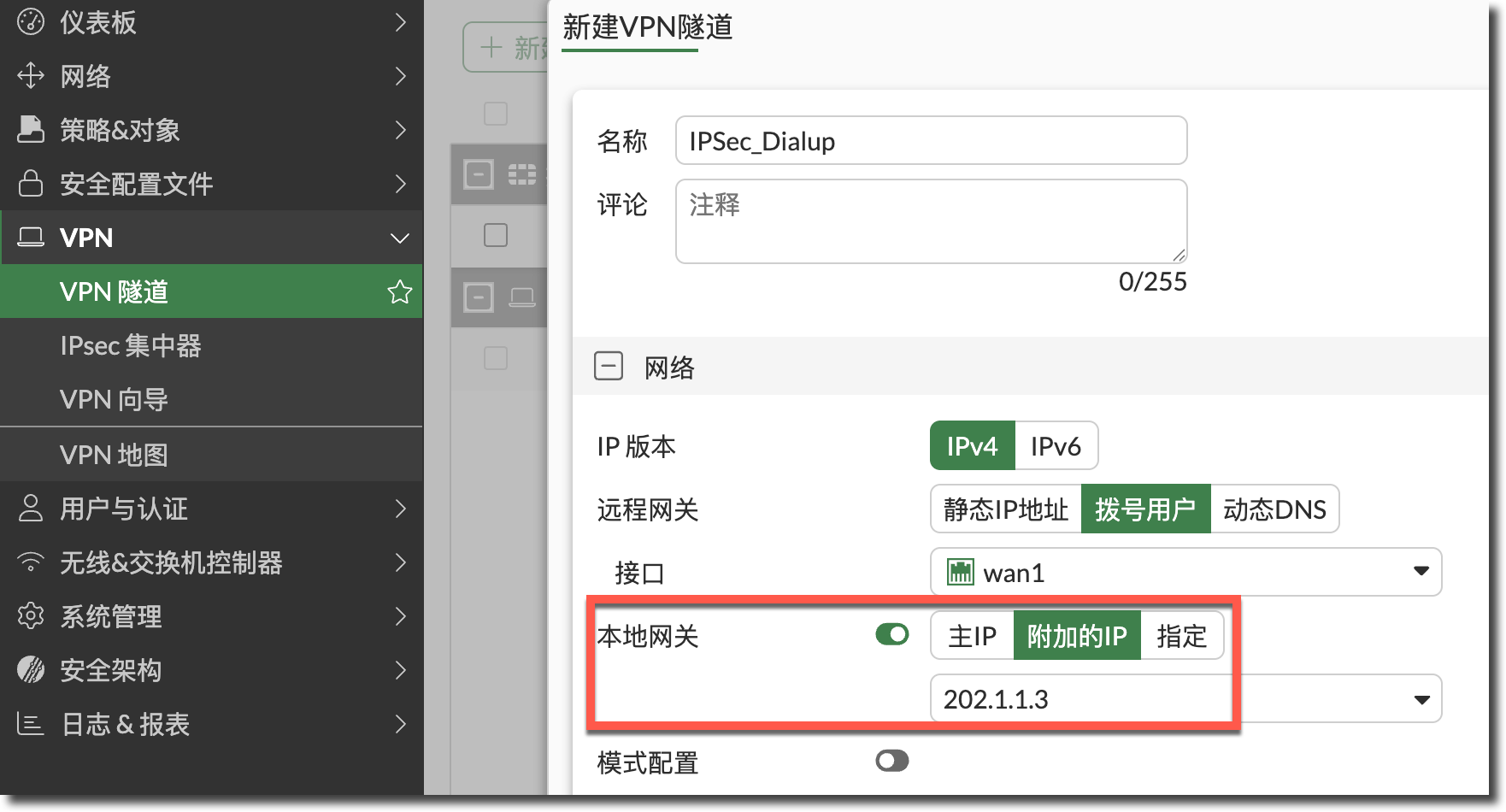

  1. 在 IPSec 一阶段配置中，通过 local-gw 显式指定附加 IP，使 FortiGate 使用该 IP 进行 IKE 协商：

    重要

    local-gw 指定的 IP 必须已在对应接口上完成配置（主 IP 或附加 IP 均可）。

    image-20260316160048664
    config vpn ipsec phase1-interface
    edit "IPSec_Dialup"
        set interface "wan1"
        set local-gw 202.1.1.3
    next
end

  2. 配置完成后，对端与 FortiGate 建立 IPSec 时，IKE Debug 中显示协商成功：

    ......
ike V=root: SA proposal chosen, matched gateway IPSec_Dialup
ike V=root:0:Tunnel1:Tunnel1: created connection: 0xb5be700 9 39.183.172.30->202.1.1.3:1012
