IPsec 绑定 Loopback 时无法建立

2026/3/13IPSec VPN排错7.X.X大约 3 分钟

IPsec 绑定 Loopback 时无法建立

问题现象

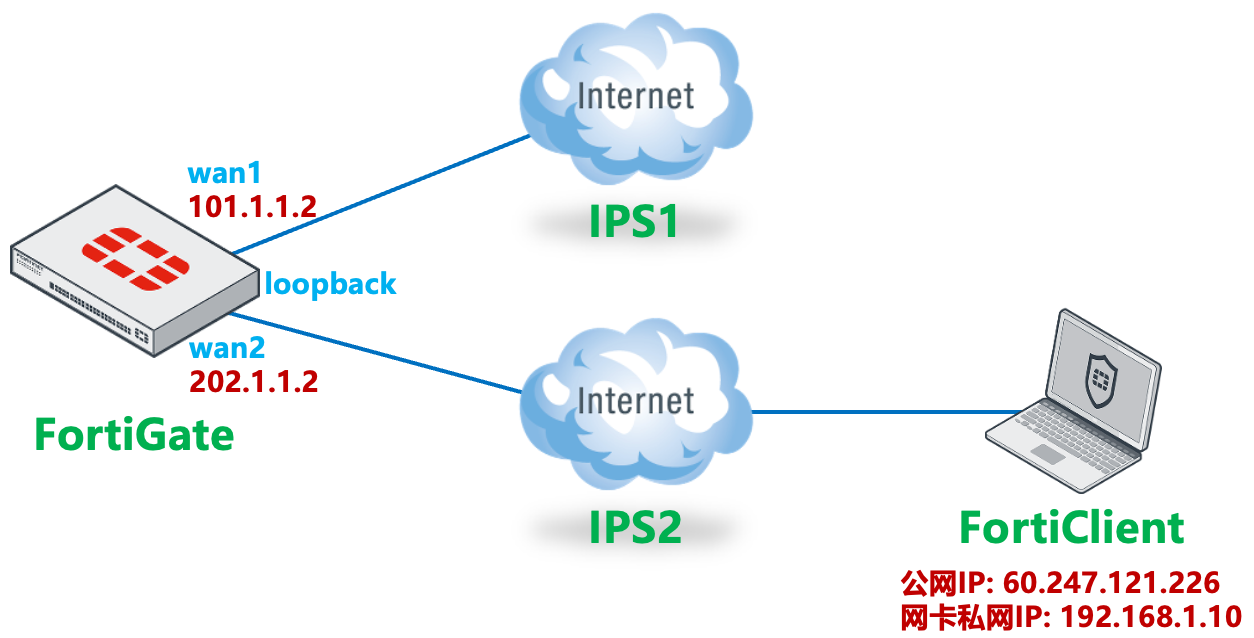

IPSec 隧道绑定到 loopback 接口，且公网出口存在多 ISP 的 ECMP 场景时，IPSec 隧道可能无法建立。

image-20260313170658368

  1. FortiGate 有两个 ISP 出口，默认路由在两个 ISP 出口上等价负载。

    FortiGate #   get router info routing-table all
......
Routing table for VRF=0
S*      0.0.0.0/0 [10/0] via 101.1.1.1, wan1, [1/0]
                  [10/0] via 202.1.1.1, wan2, [1/0]
......

  2. IPSec 连接绑定在 loopback 接口，local-gw 配置为 wan2 的 IP 地址，NAT-T 配置为默认的开启状态（set nattraversal enable）。

    config vpn ipsec phase1-interface
    edit "IPSec_Dialup"
        set type dynamic
        set interface "loopback1"
        set ike-version 2
        set peertype any
        set net-device disable
        set mode-cfg enable
        set dpd on-idle
        set eap enable
        set eap-identity send-request
        set authusrgrp "IPSec-Group"
        set ipv4-start-ip 10.13.0.129
        set ipv4-end-ip 10.13.0.254
        set dns-mode auto
        set ipv4-split-include "intranet"
        set nattraversal enable
        set psksecret xxxxxxxx
    next
end

  3. FortiClient 连接 FortiGate 的 IPSec，拨号连接失败。在 FortiClient 侧抓包可以看到一直在重发 IKEv2 第一个协商包（IKE_SA_INIT），FortiGate 没有任何响应。

    1 16:10:20.828351600 192.168.1.10 202.1.1.2 a69f9452f9fc9bc4 IKE_SA_INIT MID=00 Initiator Request
2 16:10:23.506134300 192.168.1.10 202.1.1.2 a69f9452f9fc9bc4 IKE_SA_INIT MID=00 Initiator Request
3 16:10:26.510410100 192.168.1.10 202.1.1.2 a69f9452f9fc9bc4 IKE_SA_INIT MID=00 Initiator Request
4 16:10:29.511326300 192.168.1.10 202.1.1.2 a69f9452f9fc9bc4 IKE_SA_INIT MID=00 Initiator Request
......

  4. 从 FortiGate 处抓包可以看到 FortiGate 从 wan2 接收了 FortiClient 发送的 IKE_SA_INIT，但从 wan1 接口返回了 IKEv2 第 2 个包（IKE_SA_INIT），没有源进源出。

    R2-601F # diagnose sniffer packet any "host 60.247.121.226" 4 0 l
interfaces=[any]
filters=[host 60.247.121.226]
2026-03-13 11:14:58.393925 wan2 in 60.247.121.226.500 -> 202.1.1.2.500: udp 328
2026-03-13 11:14:58.393985 wan1 out 202.1.1.2.500 -> 60.247.121.226.500: udp 268
2026-03-13 11:15:04.403999 wan2 in 60.247.121.226.500 -> 202.1.1.2.500: udp 328
2026-03-13 11:15:04.404026 wan1 out 202.1.1.2.500 -> 60.247.121.226.500: udp 268
......

  5. 在 FortiGate 上查看 IKEv2 会话，reply 没有遵循 session 优先的原则源进源出，而是独立进行了 RIB 的查找。

    session info: proto=17 proto_state=01 duration=0 expire=179 timeout=0 refresh_dir=both flags=00000000 socktype=0 sockport=0 av_idx=0 use=3
origin-shaper=
reply-shaper=
per_ip_shaper=
class_id=0 ha_id=0 policy_dir=0 tunnel=/ vlan_cos=0/0
state=log local may_dirty
statistic(bytes/packets/allow_err): org=401/1/1 reply=288/1/1 tuples=2
tx speed(Bps/kbps): 0/0 rx speed(Bps/kbps): 0/0
orgin->sink: org pre->in, reply out->post dev=41->46/46->39 gwy=0.0.0.0/0.0.0.0
hook=pre dir=org act=noop 60.247.121.226:21733->202.1.1.2:500(0.0.0.0:0)
hook=post dir=reply act=noop 202.1.1.2:500->60.247.121.226:21733(0.0.0.0:0)
misc=0 policy_id=101 pol_uuid_idx=16314 auth_info=0 chk_client_info=0 vd=0
serial=7a971a9d tos=ff/ff app_list=0 app=0 url_cat=0
rpdb_link_id=00000000 ngfwid=n/a
npu_state=0x001000
no_ofld_reason:  local

问题原因

在未开启强制 NAT-T（set nattraversal forced）的情况下，IKE（IPSec 一阶段）与 ESP（IPSec 二阶段）是独立会话。隧道绑定到 loopback 且存在冗余 ISP 时，IKE 与 ESP 流量可能走不同路径，入向与出向 IKE 协商可能经过不同接口，导致部分客户端无法建立隧道。

解决方法

在 IPSec 一阶段配置中开启 loopback-asymroute 控制 IKE 流量是否允许异步路由，该命令仅在一阶段绑定接口为 loopback 时可见。

config vpn ipsec phase1-interface
    edit <name>
        set interface <loopback interface name>
        set loopback-asymroute {enable | disable}
    next
end
  • enable（默认）：允许入向/出向 IKE 流量走不同接口（允许异步）。
  • disable：要求入向/出向 IKE 流量走同一接口（源进源出）。
