WAD 进程 Debug

2025/12/31故障排查7.X.X大约 6 分钟

WAD 进程 Debug

在生产环境中进行 WAD 相关调试时，应结合客户端侧的精确代理访问控制，以及 FortiGate/FortiProxy 上对 WAD Debug 的严格过滤策略，既能满足问题定位需求，又能最大限度降低对设备性能和业务的影响。

FortiGate/FortiProxy 很多功能依赖 wad 进程来实现，很多时候需要使用 diag wad debug 来诊断故障。
但是 WAD Debug 的输出量很大，很容易造成设备 CPU 100%，甚至造成业务故障。
所以对 WAD Debug 做最细颗粒度的过滤是非常有必要的。

在进行 WAD 进程的 Debug 时，应注意如下事项：

控制客户端只有单个页面通过代理进行访问，而不是整机。方便 WAD Debug。
在 FortiGate/FortiProxy 精确限制 WAD Debug 的源 IP 和分类。

WAD Debug 举例

FortiGate 配置

配置代理功能，这里以 HTTP 显式代理端口 8080 为例。配置代理策略放通访问 Internet 的流量。

config web-proxy explicit
    set status enable
    set http-incoming-port 8080
    set https-incoming-port 8080
end

config firewall proxy-policy
    edit 1
        set name "web_proxy_internet"
        set proxy explicit-web
        set dstintf "wan1"
        set srcaddr "192.168.100.0/24"
        set dstaddr "all"
        set service "webproxy"
        set action accept
        set schedule "always"
    next
end

客户端配置

为客户端（192.168.100.99）浏览器（这里以 Chrome 为例）安装 ZeroOmega 插件（Edge 可以通过微软商店安装）。

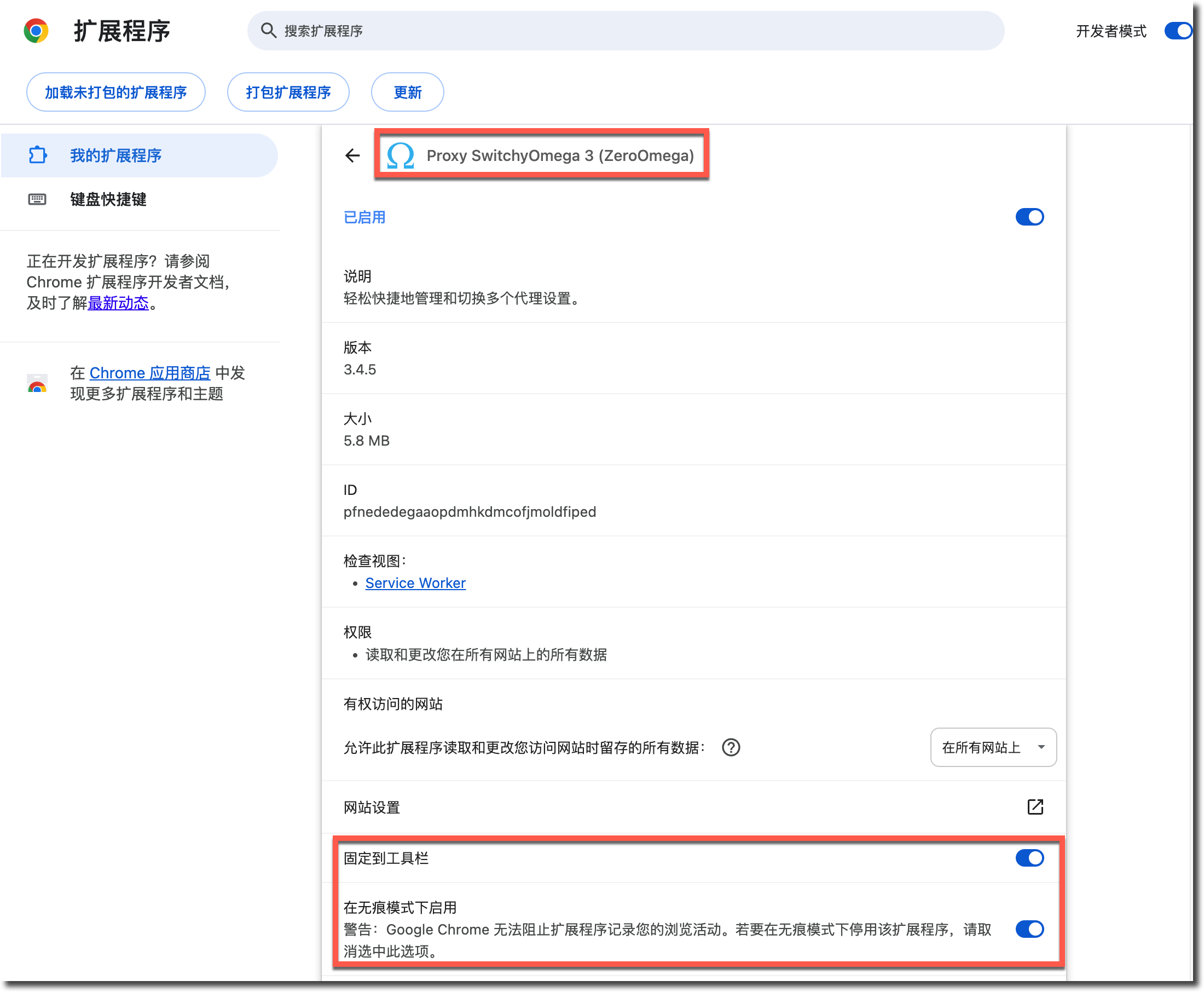

插件安装成功后，在扩展程序设置（chrome://extensions/?id=pfnededegaaopdmhkdmcofjmoldfiped，Edge 为edge://extensions/?id=pfnededegaaopdmhkdmcofjmoldfiped）中，建议将其固定到工具栏，并开启“在无痕模式下启用”。

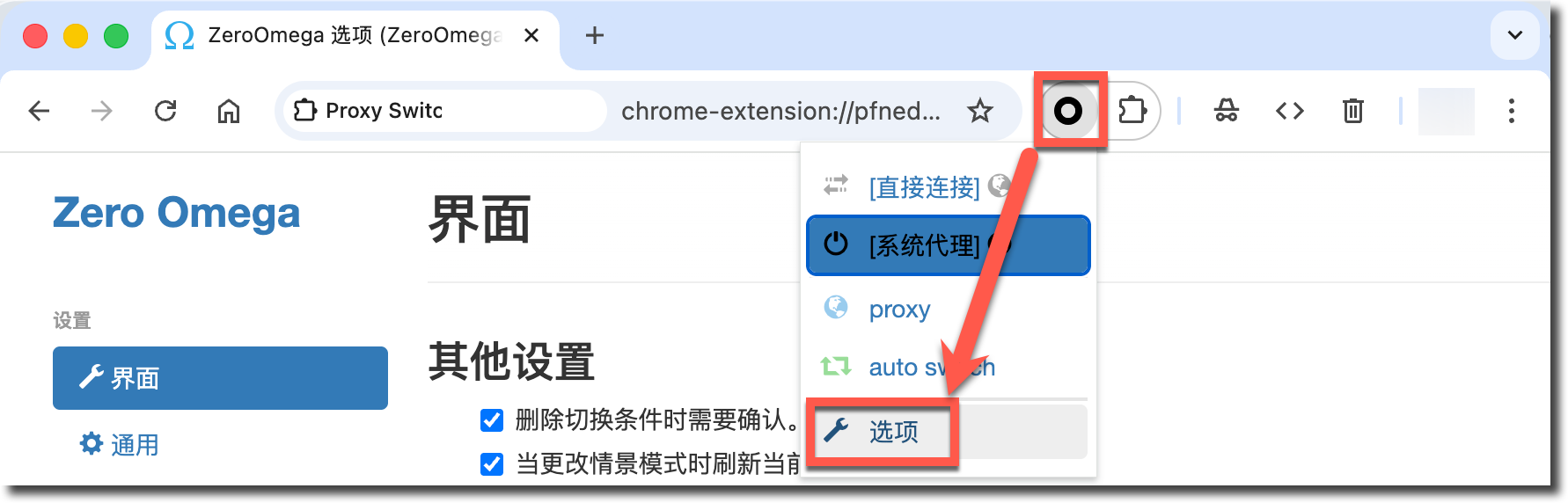

点击 ZeroOmega 插件图表，点击“选项”按钮。

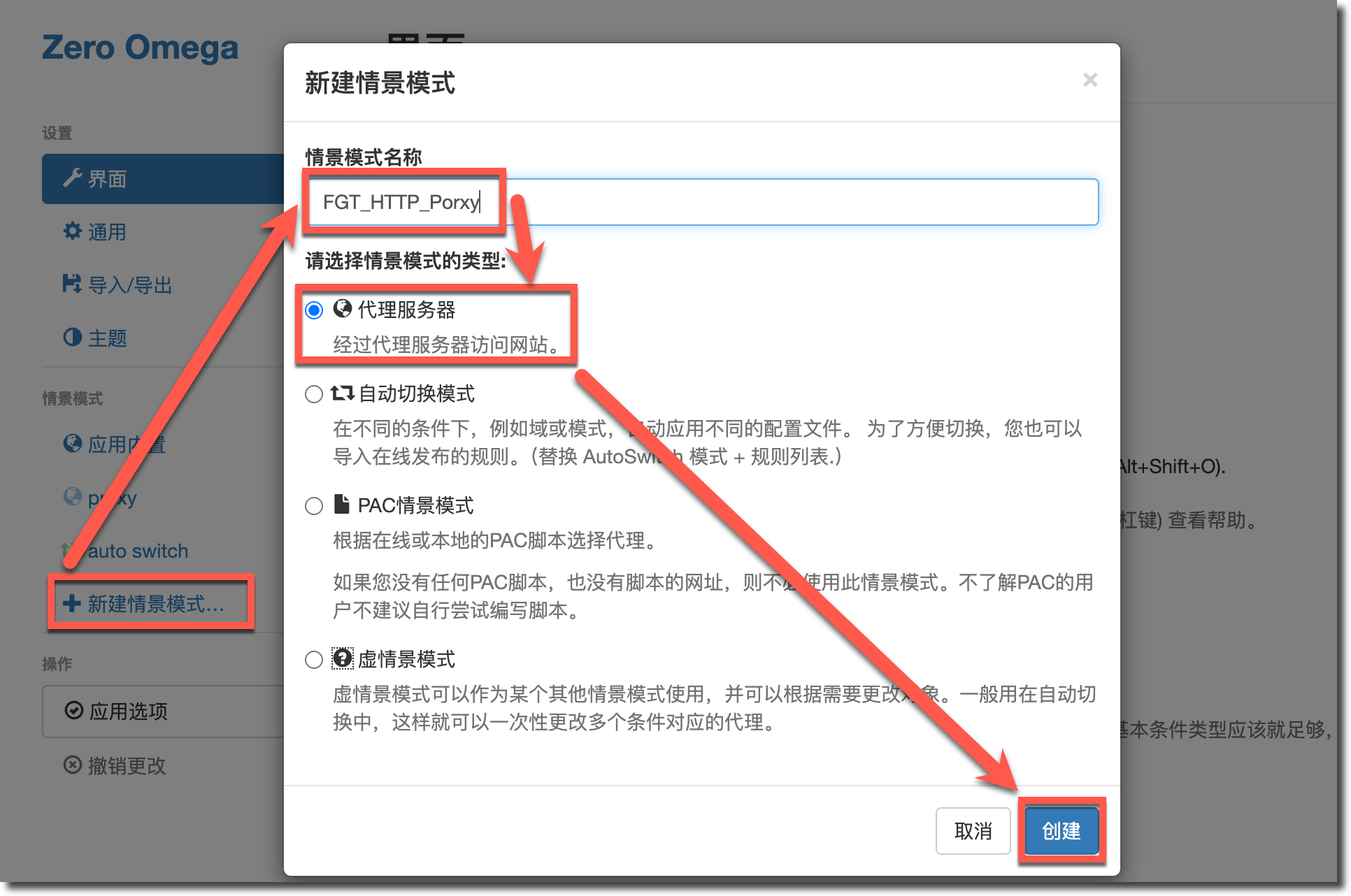

点击“新建情景模式”按钮，填写“情景模式名称”，选择类型为“代理服务器”，然后点击“创建”按钮。

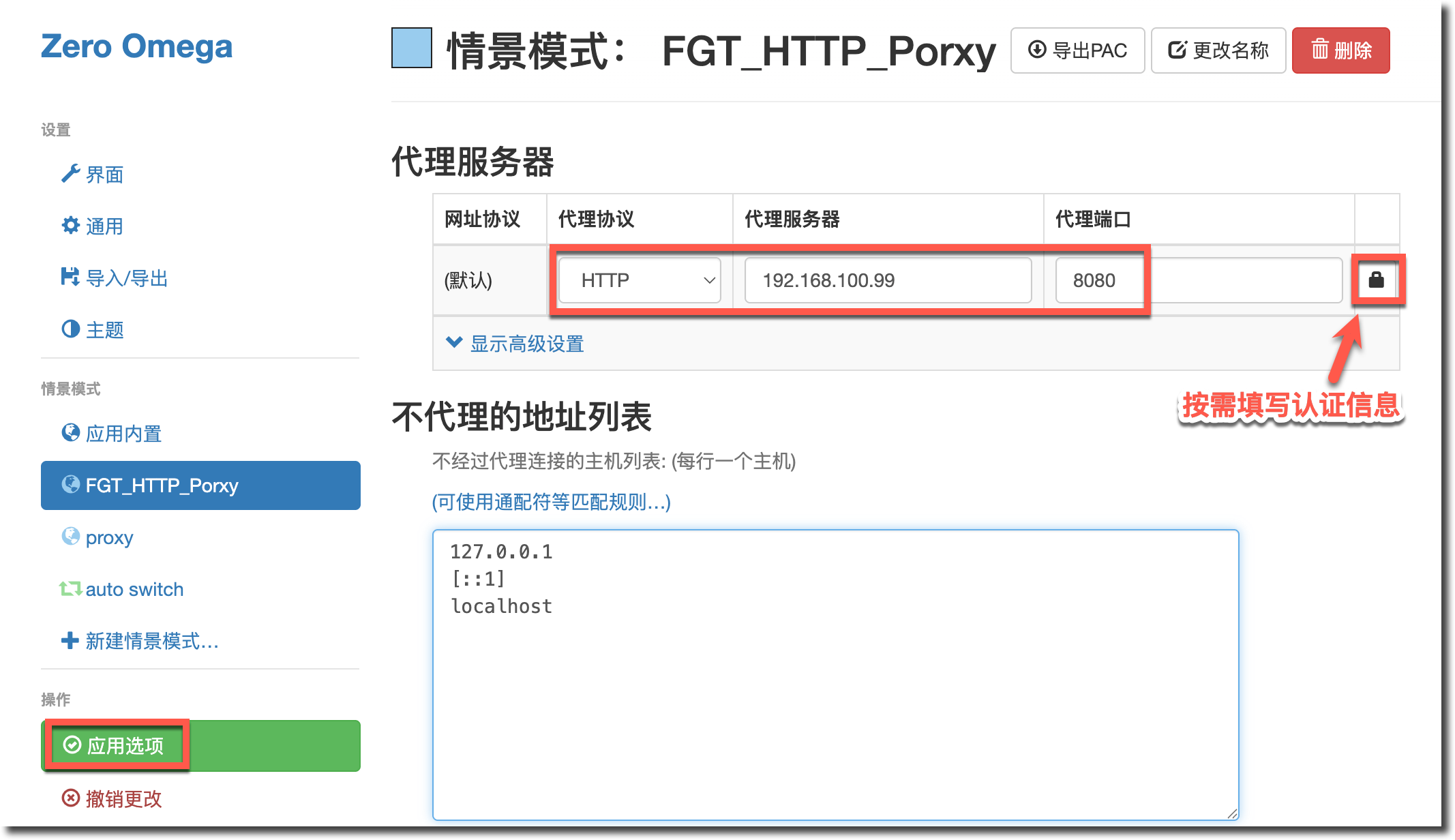

填写代理服务器地址、端口、认证信息（如需），然后点击“应用选项”。
关闭客户端系统的代理。
Windows

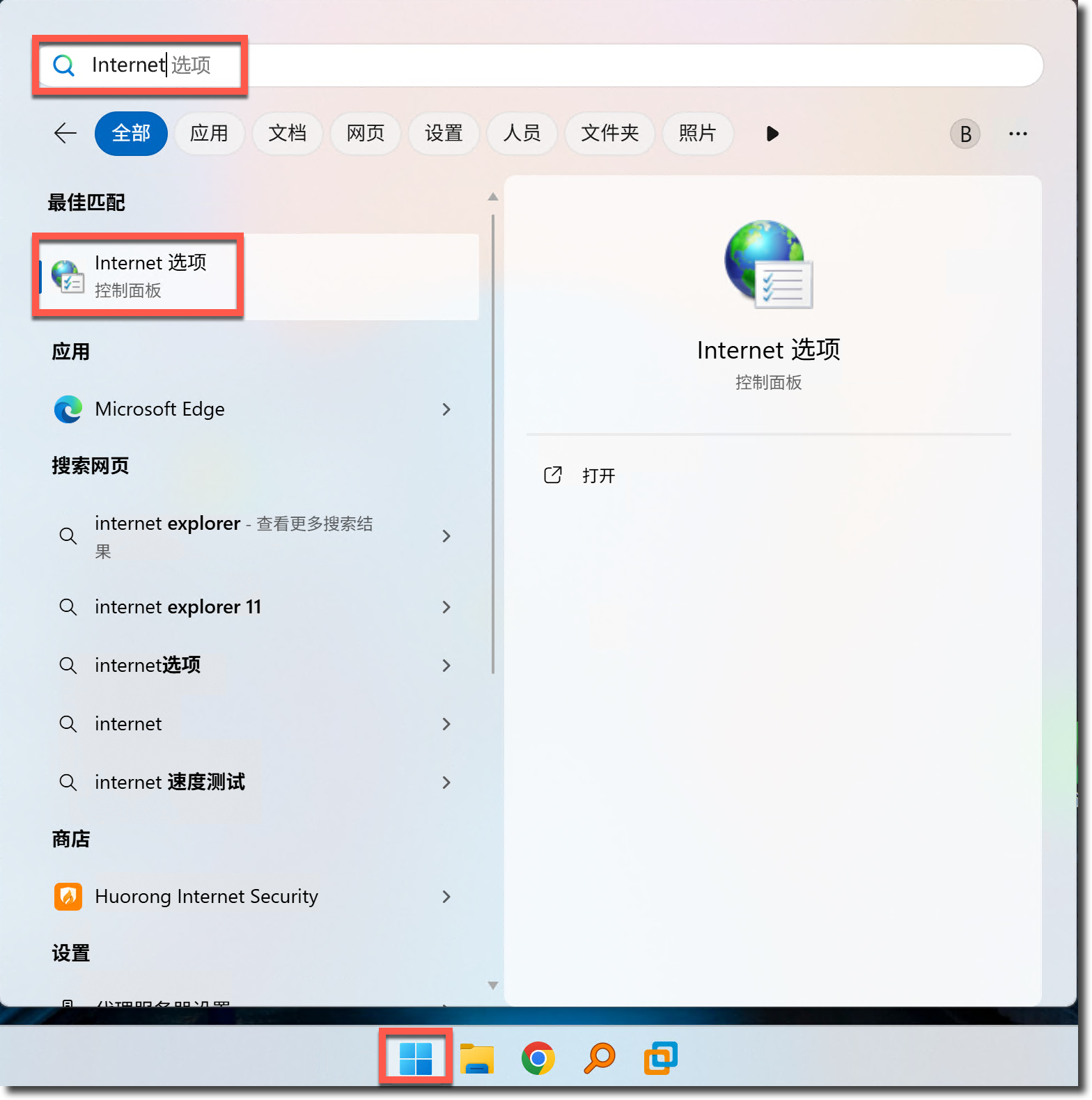

1. 在开始菜单中输入“Internet 选项”，点击搜索结果中的“Internet 选项”按钮。
2. 在“连接”选项卡中点击“局域网设置 (L)”按钮，关闭代理服务器配置，然后点击确定按钮。
macOS

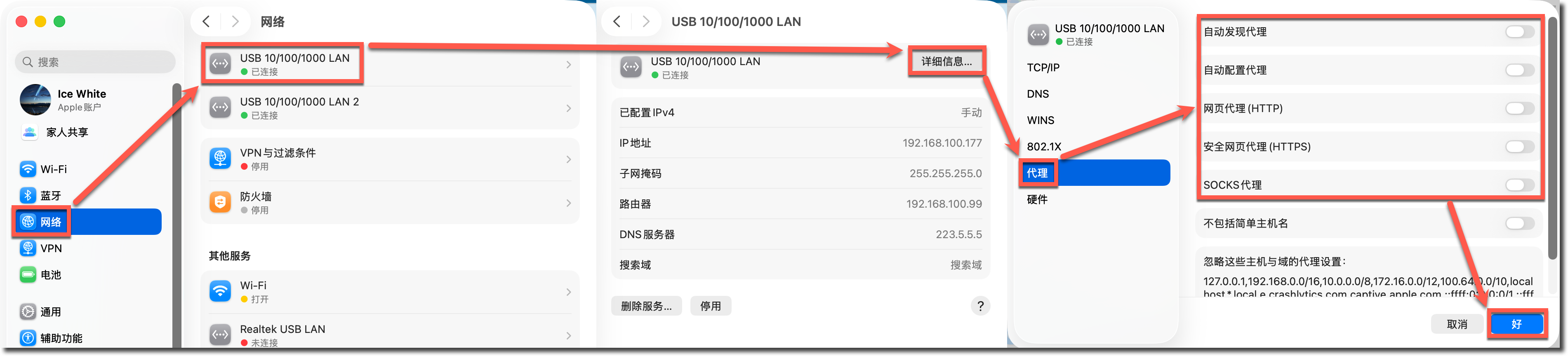

打开“系统设置 → 网络”，点击上网使用的网卡，点击“详细信息”，点击“代理”选项，关闭所有的代理配置。

WAD Debug 过程

使用 SSH 登录 FortiGate/FortiProxy 并执行 Debug（建议开启终端软件的日志记录），注意限制 Debug 的过滤条件。

diagnose debug reset
diag debug console timestamp enable
diagnose wad filter src 192.168.100.177     <----必须
diagnose wad debug enable level verbose
diagnose wad debug enable category policy   <----按需，打印策略匹配相关Debug
diagnose wad debug enable category dns      <----按需，打印DNS proxy相关Debug
diagnose wad debug enable category http     <----按需，打印HTTP代理相关Debug
diagnose debug enable

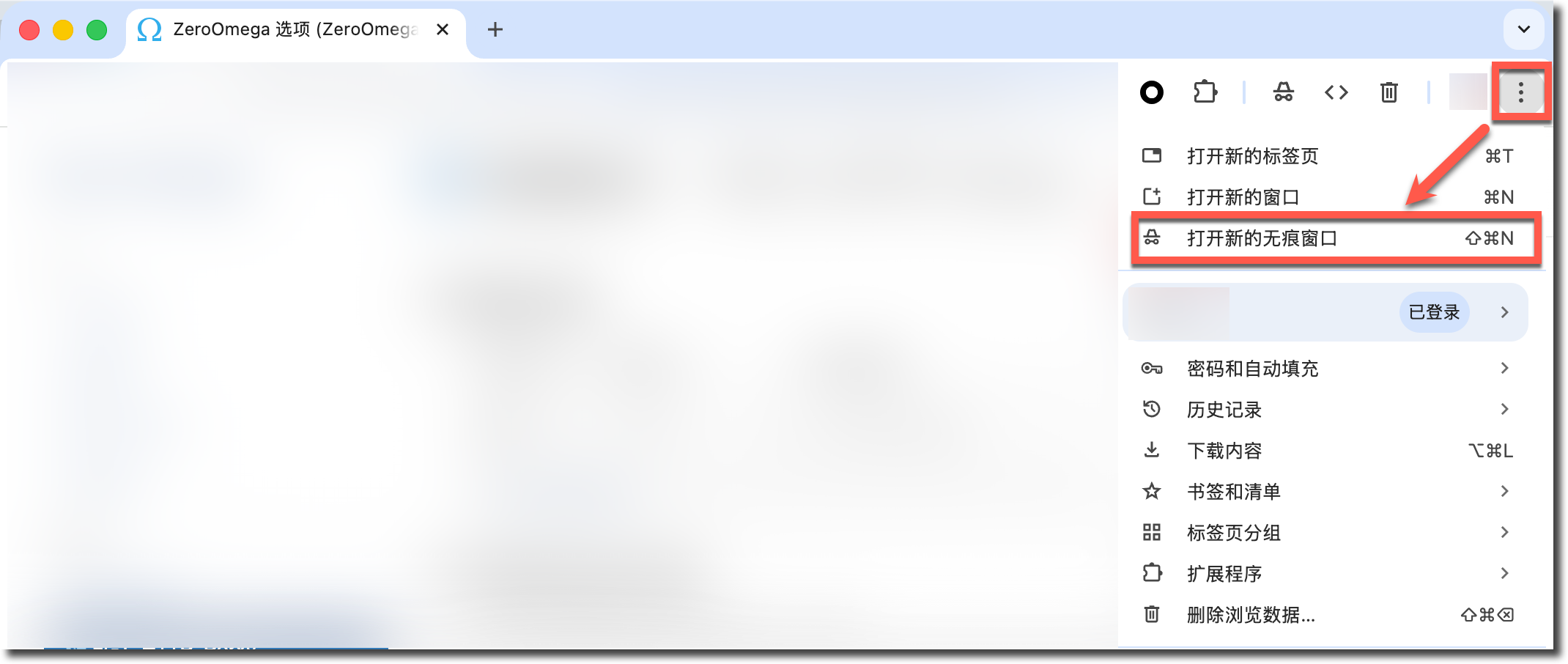

在 Chrome 中打开新的无痕窗口，等待浏览器自身更新/推送/主页广告等会话结束，约 5 分钟。

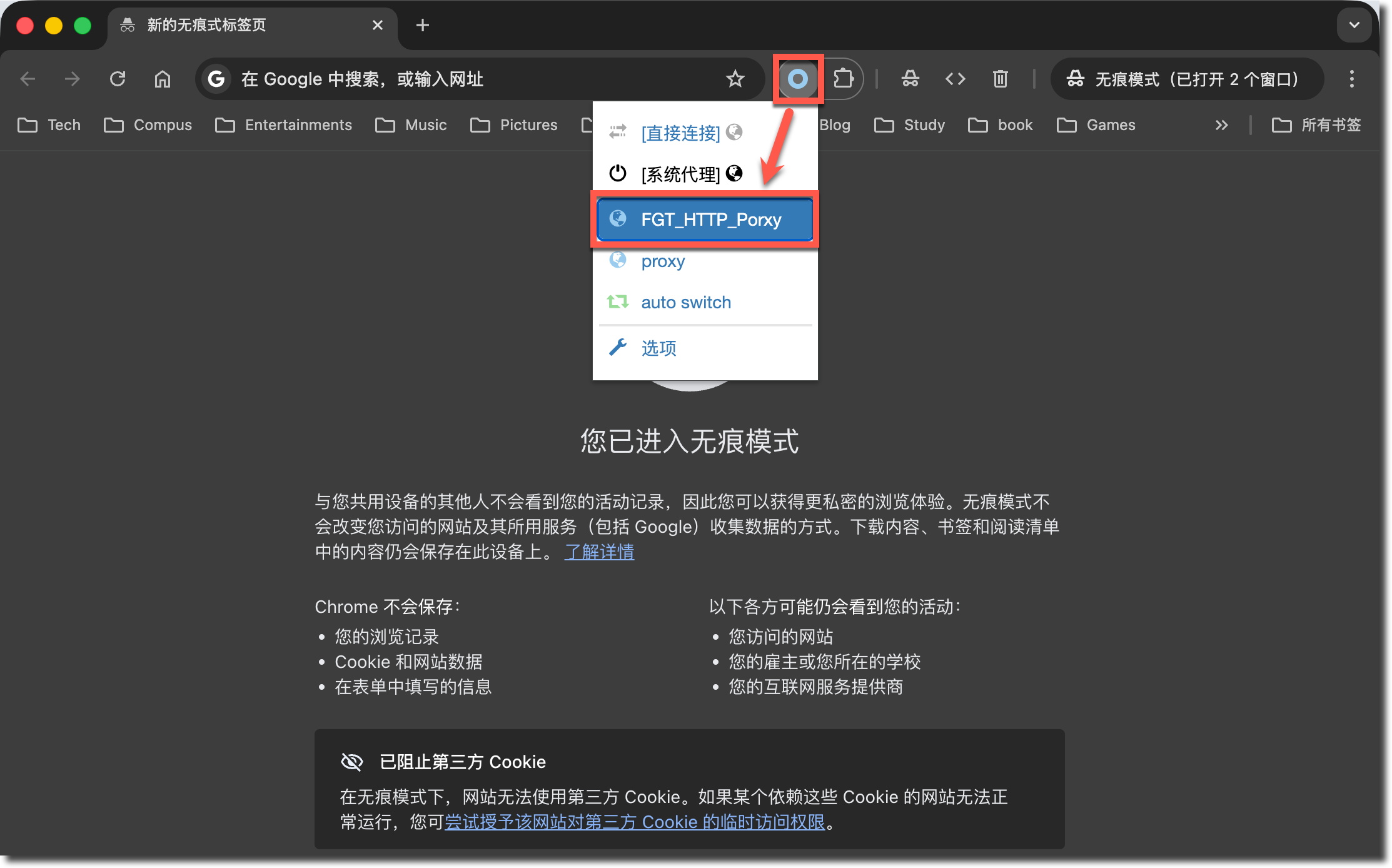

在 Chrome 浏览器的无痕窗口中点击“ZeroOmega”插件按钮，选择上文创建的代理情景模式。
在 Chrome 浏览器的无痕窗口访问：https://community.fortinet.com.cn。

在 FortiGate 上查看 WAD 的 Debug 信息，可以看到 FortiGate 只会记录特定过滤条件的 Debug 日志。

[V]2025-11-28 21:22:22.595455 [p:22145][s:11400441]   wad_nontp_cache_make              :2169  Matched webproxy object web-proxy
[I]2025-11-28 21:22:22.595497 [p:22145][s:11400441]   wad_http_srv_selector_static_make :1205  make static server selector.
[I]2025-11-28 21:22:22.595506 [p:22145][s:11400441]   wad_http_full_ses_make            :18278 make ok session=0x7f7198f66450 server=(nil).
[V]2025-11-28 21:22:22.595612 [p:22145][s:11400441]   wad_http_mstrm_read_buff          :1742  hs=0x7f7198fc5d78 mstrm=0x7f7198fc5da8 is_clt=1 len=250
[V]2025-11-28 21:22:22.595633 [p:22145][s:11400441][r:585] wad_http_req_alloc                :1751  req=0x7f71a00e2cc0(ses_ctx:x|Phx|M|Hh|C|A7|O) dst(orig=192.168.81.89:8080 dst=192.168.81.89:8080 srv=) hs=0x7f7198fc5d78 clt_port=0x7f719b9df8d8 svr_port=(nil)
[V]2025-11-28 21:22:22.595641 [p:22145][s:11400441][r:585] wad_http_req_line_reader_parse    :624   request line method_len=7 url_len=26 ver_len=8 len=45
[V]2025-11-28 21:22:22.595648 [p:22145][s:11400441][r:585] __wad_http_clt_read_req_line      :1981  http client request line clt=0x7f7198fc5da8
[V]2025-11-28 21:22:22.595651 [p:22145][s:11400441][r:585] wad_http_hdr_reader_parse         :1232  header line len=34 name_len=4 val_len=26 is_piggy=0 invalid=0
[V]2025-11-28 21:22:22.595657 [p:22145][s:11400441][r:585] wad_http_msg_read_hdr             :936   header name=Host: id=41 invalid=0.
[V]2025-11-28 21:22:22.595660 [p:22145][s:11400441][r:585] wad_http_hdr_reader_parse         :1232  header line len=30 name_len=16 val_len=10 is_piggy=0 invalid=0
[V]2025-11-28 21:22:22.595663 [p:22145][s:11400441][r:585] wad_http_msg_read_hdr             :936   header name=Proxy-Connection: id=62 invalid=0.
[V]2025-11-28 21:22:22.595665 [p:22145][s:11400441][r:585] wad_http_hdr_reader_parse         :1232  header line len=139 name_len=10 val_len=125 is_piggy=0 invalid=0
[V]2025-11-28 21:22:22.595669 [p:22145][s:11400441][r:585] wad_http_msg_read_hdr             :936   header name=User-Agent: id=85 invalid=0.
[V]2025-11-28 21:22:22.595671 [p:22145][s:11400441][r:585] wad_http_hdr_reader_parse         :1237  empty line.
[I]2025-11-28 21:22:22.595675 [p:22145][s:11400441][r:585] wad_dump_http_request             :2897  hreq=0x7f71a00e2cc0 Received request from client: 192.168.100.178:12918

CONNECT community.fortinet.com:443 HTTP/1.1
Host: community.fortinet.com:443
Proxy-Connection: keep-alive
User-Agent: Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/142.0.0.0 Safari/537.36 Edg/142.0.0.0

[I]2025-11-28 21:22:22.595687 [p:22145][s:11400441][r:585] wad_http_str_canonicalize         :2200  enc=0 path=/ len=1 changes=0
[I]2025-11-28 21:22:22.595700 [p:22145][s:11400441][r:585] wad_http_conn_req_classify        :6393  no security profile HTTPS/HTTP, tport=443
[V]2025-11-28 21:22:22.595708 [p:22145][s:11400441][r:585] _wad_url_match_find               :151   Empty url-matcher!
[V]2025-11-28 21:22:22.595735 [p:22145][s:11400441][r:585] wad_http_req_check_dns            :81    hn=0x7f719ce07ba8 sn=(nil)
[I]2025-11-28 21:22:22.595740 [p:22145][s:11400441][r:585] wad_http_dns_resolve              :8874  [0x7f71a00e2cc0] DNS request name=community.fortinet.com len=22 type/pref/pref-strict=2/0/0
[I]2025-11-28 21:22:22.595756 [p:22145][s:11400441][r:585] wad_dns_req_msg_send_local_req    :245   send unreq to dnsproxy.
msg_len=40, type=wad_local_client_req, vfid=0, vrf=0, ifindex=3, policy_id=0 src_addr=192.168.100.178[I]2025-11-28 21:22:22.595760 [p:22145][s:11400441][r:585] wad_dns_req_msg_send_local_req    :245   send unreq to dnsproxy.
msg_len=40, type=wad_local_client_req, vfid=0, vrf=0, ifindex=3, policy_id=0 src_addr=192.168.100.178[V]2025-11-28 21:22:22.595764 [p:22145][s:11400441][r:585] wad_http_msg_strm_pause           :1119  strm paused, flag=0x2 is_clt=1
[V]2025-11-28 21:22:22.595766 [p:22145][s:11400441][r:585] wad_http_clt_read_sync            :2076  hs=0x7f7198fc5d78 pause=(1/0x2) ret=1 execute=wad_http_clt_read_req_line
[I]2025-11-28 21:22:22.730740 [p:22145]               wad_dnsproxy_conn_proc_common_hdr :626   msg_len=186 msg_type=11 session_id=0
[I]2025-11-28 21:22:22.730762 [p:22145]               wad_dnsproxy_conn_proc_hdr        :603   msg_len=186 msg_type=11 session_id=0
[I]2025-11-28 21:22:22.730772 [p:22145][s:11400441][r:585] wad_http_dns_request_done         :14108 [0x7f71a00e2cc0] DNS resolved: 52.84.20.38
[V]2025-11-28 21:22:22.730789 [p:22145][s:11400441][r:585] wad_http_msg_strm_resume          :1142  strm resumed, execute=wad_http_clt_read_req_line is_clt=1
[V]2025-11-28 21:22:22.730808 [p:22145][s:11400441][r:585] wad_http_req_get_dst_intf         :13830 vd=0 dst=52.84.20.38 ifidx=3
[V]2025-11-28 21:22:22.730811 [p:22145][s:11400441][r:585] wad_http_req_proc_dst             :14026 HTTP req=0x7f71a00e2cc0 check destination/quarantine ret=0
[V]2025-11-28 21:22:22.730817 [p:22145][s:11400441][r:585] wad_http_req_check_policy         :13700 start match policy vd=0(ses_ctx:x|Phx|M|Hh|C|A7|O) (192.168.100.178:12918@3->52.84.20.38:443@3) absUrl=1
[I]2025-11-28 21:22:22.730829 [p:22145][s:11400441][r:585] wad_fast_match_is_enable          :4031  fast matching is enabled
[V]2025-11-28 21:22:22.730834 [p:22145][s:11400441][r:585] wad_fast_match_get_addr           :3739  Get key src:192.168.100.178
[V]2025-11-28 21:22:22.730837 [p:22145][s:11400441][r:585] wad_fast_match_get_dst_intf       :3769  Get key dst intf:2
[V]2025-11-28 21:22:22.730840 [p:22145][s:11400441][r:585] wad_fast_match_pol_array          :3806  Try to maching pol:1, 0/1(pos/sz)
[I]2025-11-28 21:22:22.730844 [p:22145][s:11400441][r:585] wad_fw_policy_async_match         :7632  pol_ctx:xhcf|Ad|7?|=d
[I]2025-11-28 21:22:22.730849 [p:22145][s:11400441][r:585] wad_http_req_policy_set           :11730 match policy-id=1(pol_ctx:xhcf|Ad|7?|=d) vd=0(ses_ctx:x|Phx|Mde|Hh|C|A7|O) (192.168.100.178:12918@3 -> 52.84.20.38:443@3)

Debug 结束后关闭所有 Debug 进程。

diagnose debug disable
diagnose debug rest
