通过 GUI 进行 Debug Flow

功能介绍

除了通过在 CLI 下进行 Debug Flow，FortiGate 也支持在 GUI 界面进行 Debug Flow，方便不熟悉 Debug Flow 工具的用户使用。

重要

本功能在 FortiOS 7.2 和 7.4 版本支持。

使用方法

重要

进行 Debug Flow 之前，必须在抓取流量对应的防火墙策略上禁用 NPU 硬件加速才能查看所有数据包的处理流程，请在 CLI 中将对应防火墙策略中的“auto-asic-offload”设置为“disable”。

详情参考：故障排查 → Sniffer、Debug Flow 与 NP 加速的矛盾。

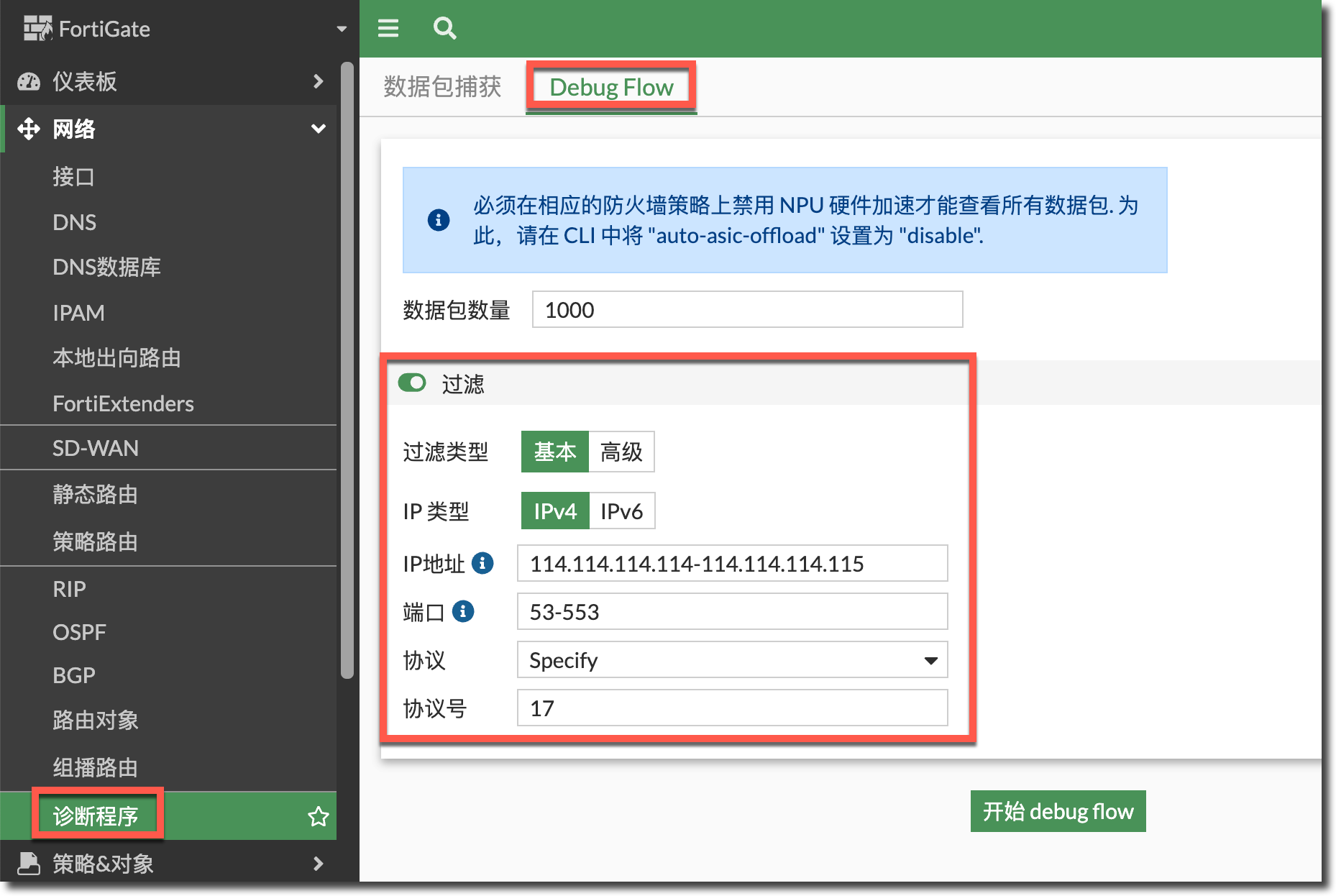

1. 进入“网络 → 诊断程序 → Debug Flow”页面，配置 Debug Flow 的过滤条件，过滤语法选择基本时，可以过滤如下条件。


   • 数据包数量：Debug Flow 可以捕获的最大数据包数量。
   • IP 类型：过滤 IP 版本类型。
   • IP 地址：Debug Flow 过滤的 IP 地址，可以是源 IP，也可以是目的 IP。格式可以写单个地址，也可以写一个 IP 范围，中间用“-”标识。
   • 端口：过滤 Debug Flow 的端口号，格式可以写单个端口，也可以写一个端口范围，中间用“-”标识。。
   • 协议：过滤 Debug Flow 的协议，可选择 Any、Specify（手工配置过滤的协议号）、TCP、UDP、SCTP、ICMP。

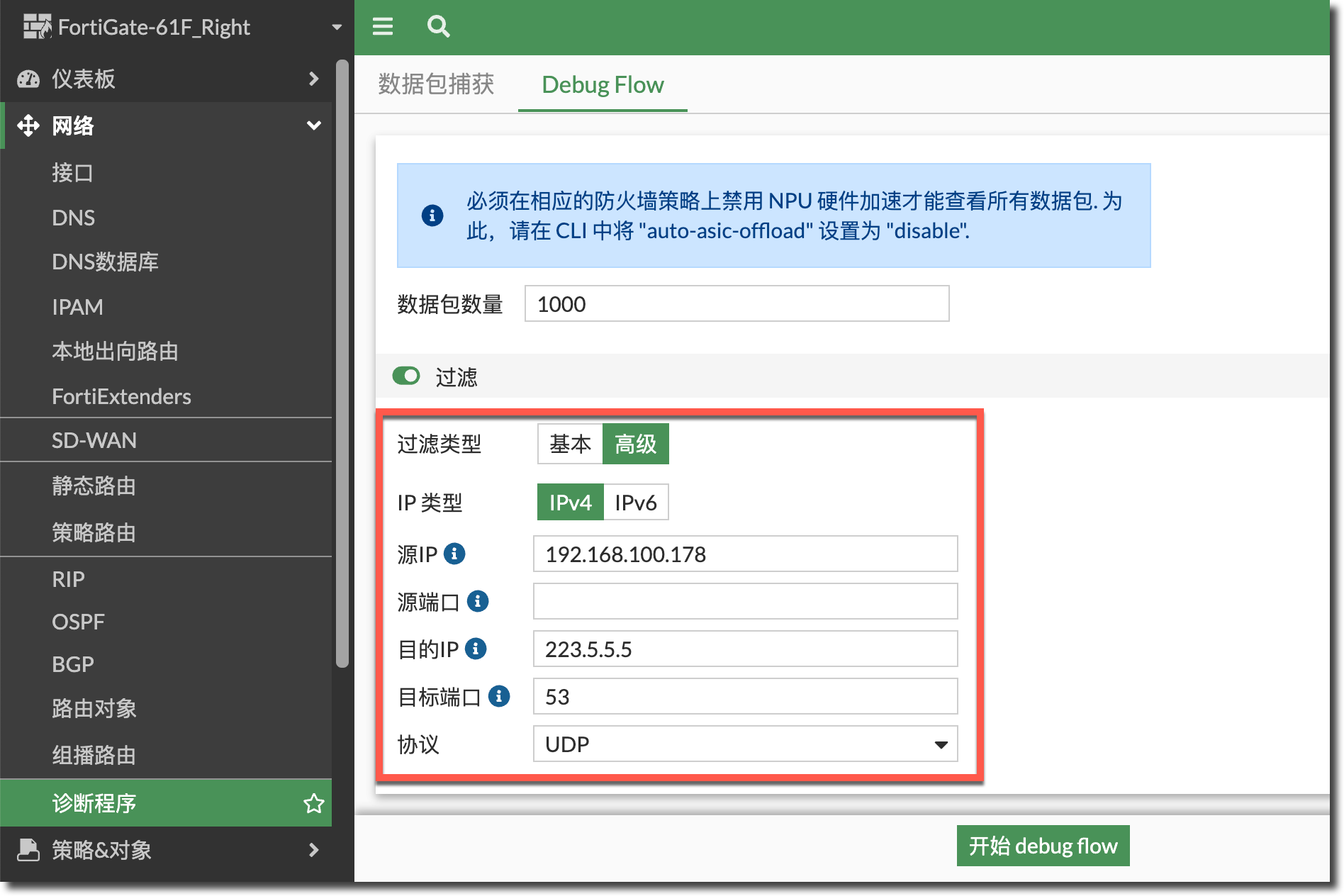

2. 过滤语法选择高级时，可以指定如下过滤条件。

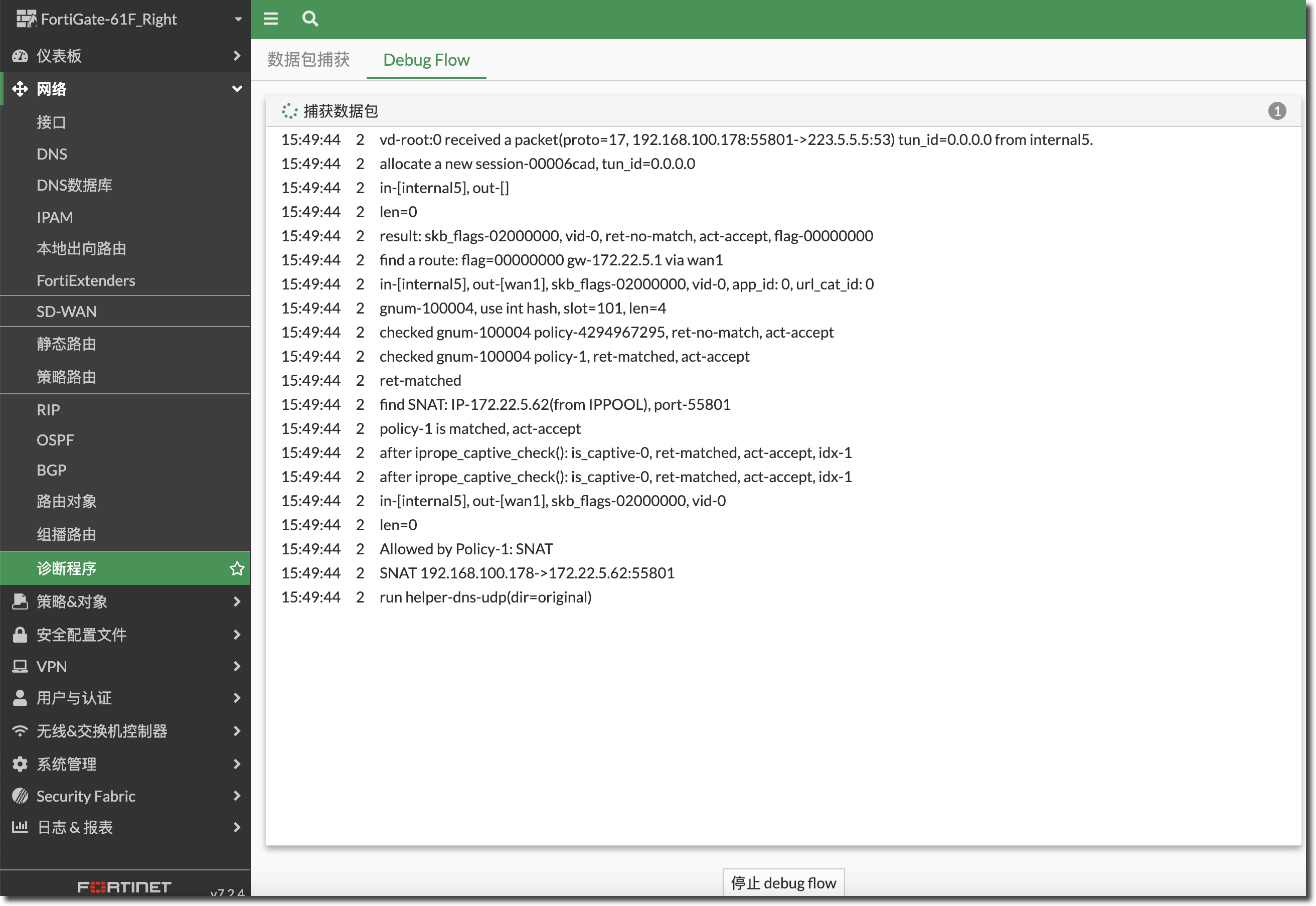

3. 点击“开始 Debug Flow”按钮开启数据流分析。

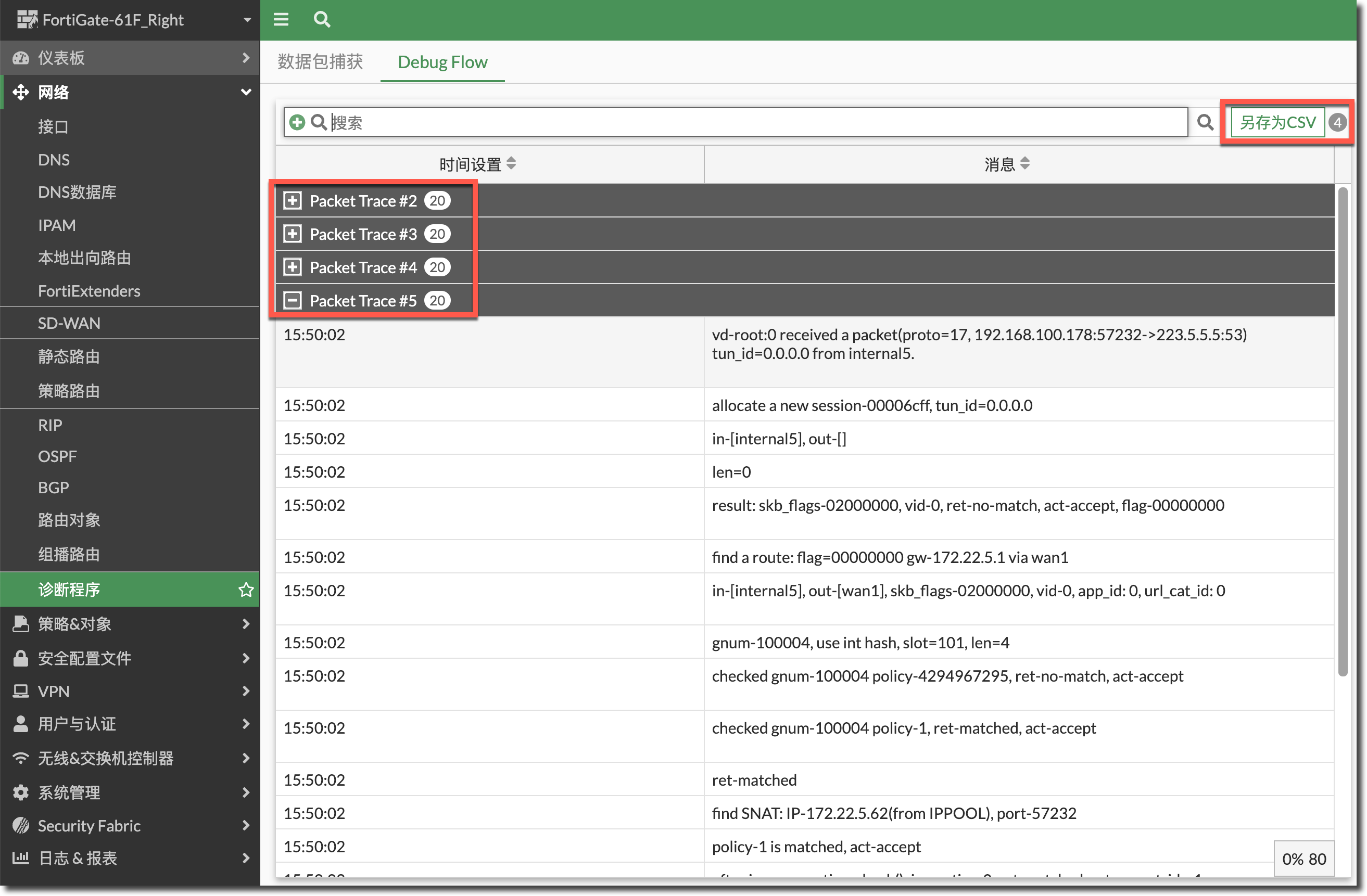

4. 点击“停止 Debug Flow”按钮，FortiGate 会将每个数据流合并打哦一个 Trace 中，可以在该结果中进行关键字搜索，也可点击“另存为 CSV”下载 Debug Flow 的文本信息。

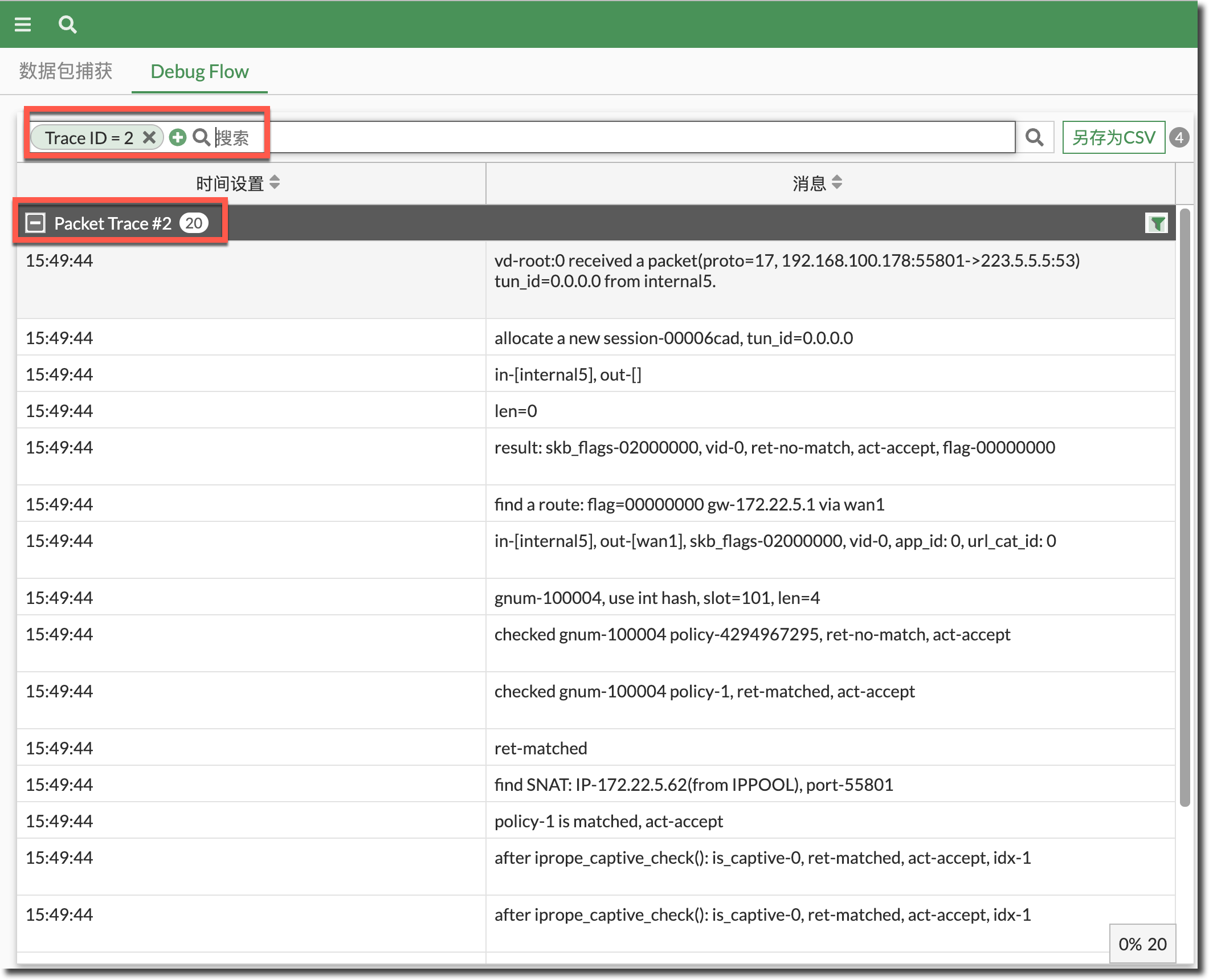

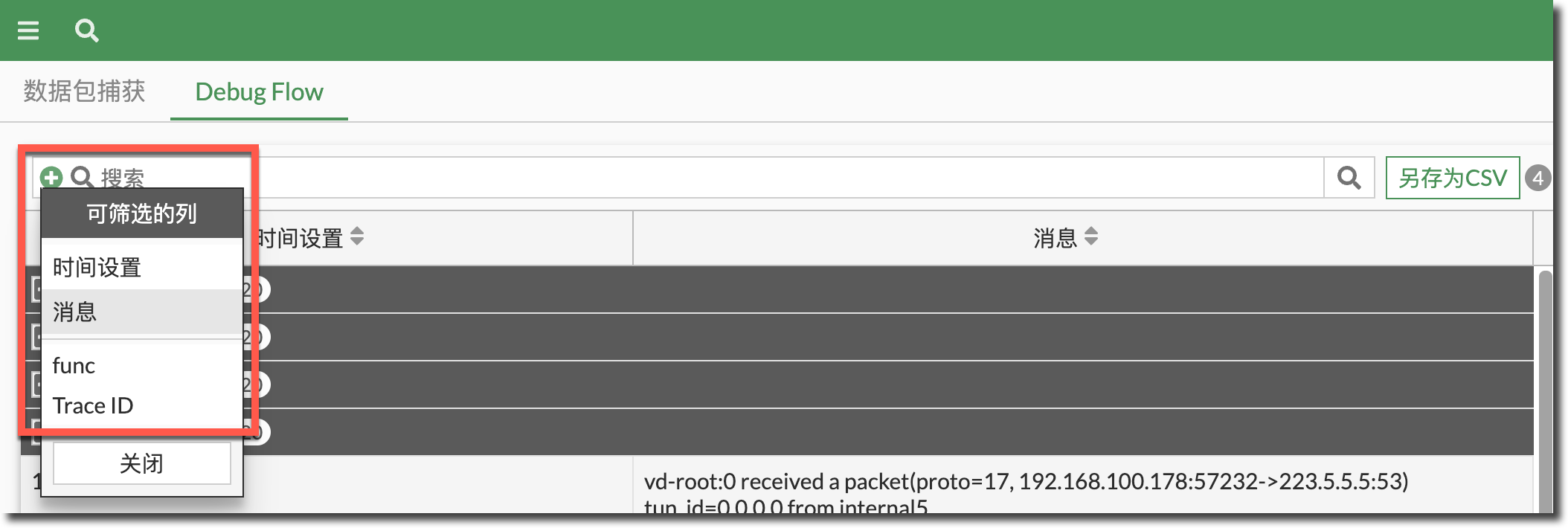

5. 搜索时可以使用如下条件。
