RIP

应用场景

当网络路由设备较多，且不超过 16 个，为避免写大量静态路由，且路由可自动学习，可在 FortiGate 上配置 RIP 路由协议，让 FortiGate 也能动态学习到其他网络的路由，且能自动老化更新。
若网络中路由设备超过 16 个，建议使用 OSPF，它的路由学习更新速度更快，更适合 16 个路由设备以上的网络。
当网络中路由设备较少，建议使用静态路由即可，维护简单，且对路由器要求不高，因为路由器都支持静态路由，而普通小路由一般不支持 RIP 协议。

网络需求

内网三层交换机和出口 FortiGate 间通过动态路由 RIP 互相通告路由，实现内网用户正常上网。
FortiGate 手动配置默认路由，并将其重发布引入 RIP，三层交换机与 FortiGate 之间通过 RIP 互相学习路由，实现内网用户正常上网。

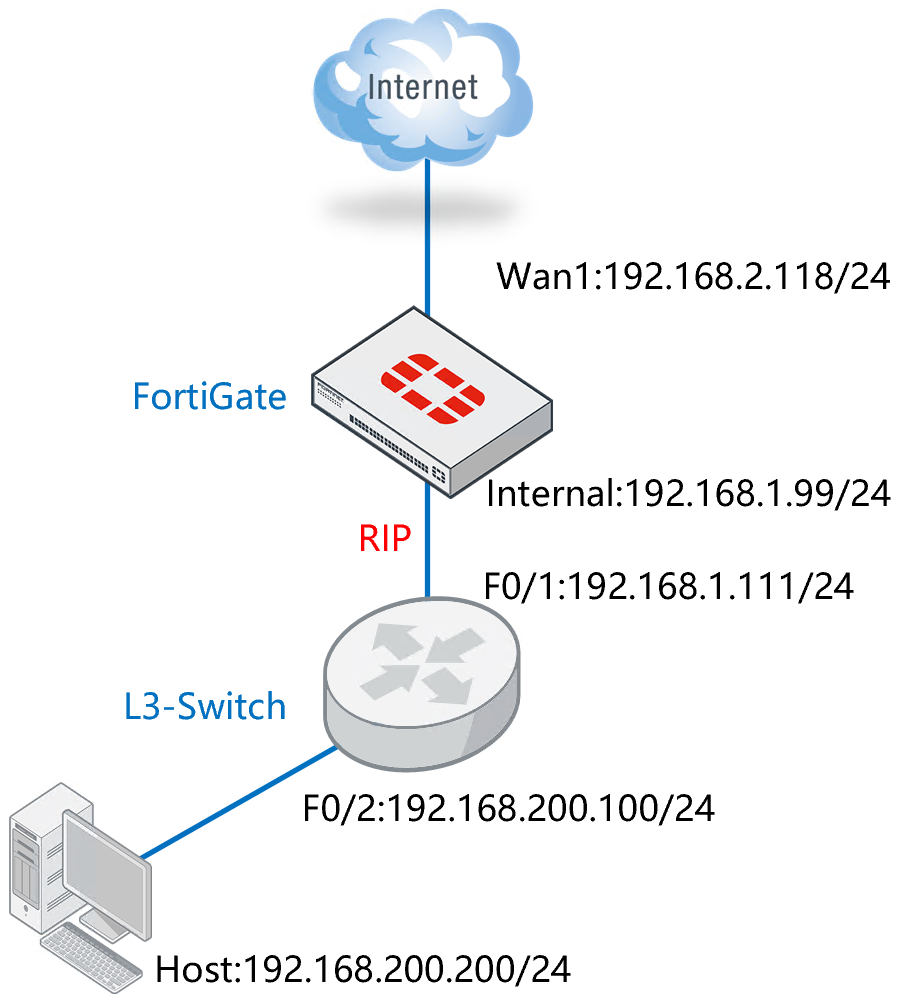

网络拓扑

配置要点

配置接口地址
配置防火墙
配置路由器

配置步骤

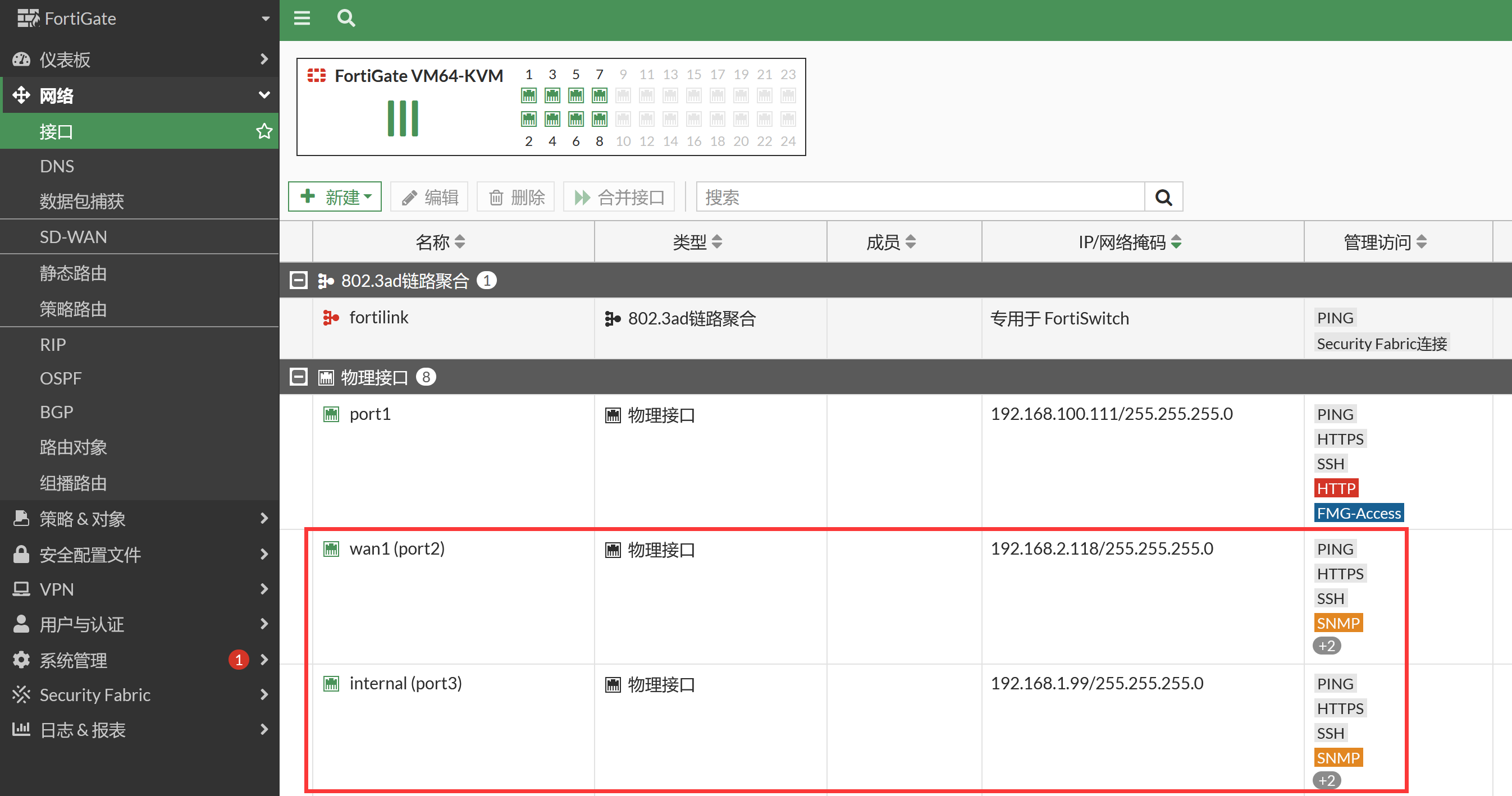

配置 FortiGate 接口 IP。

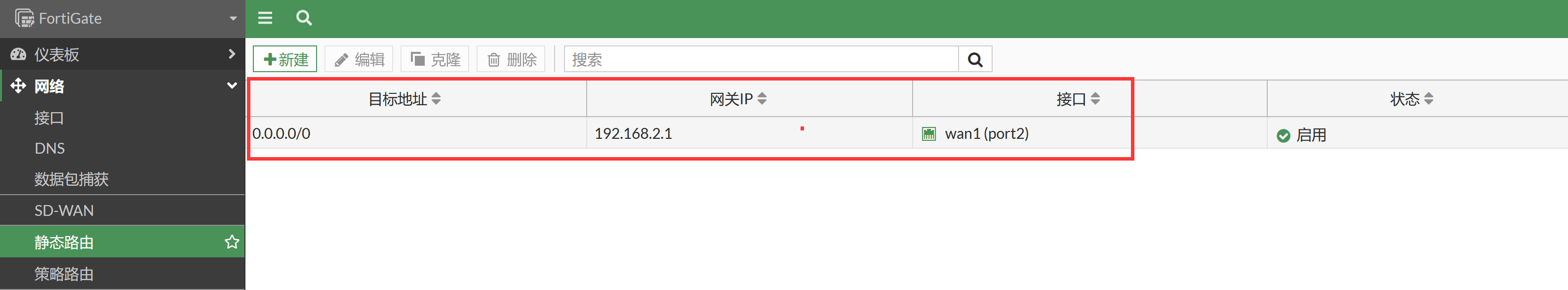

配置默认路由。

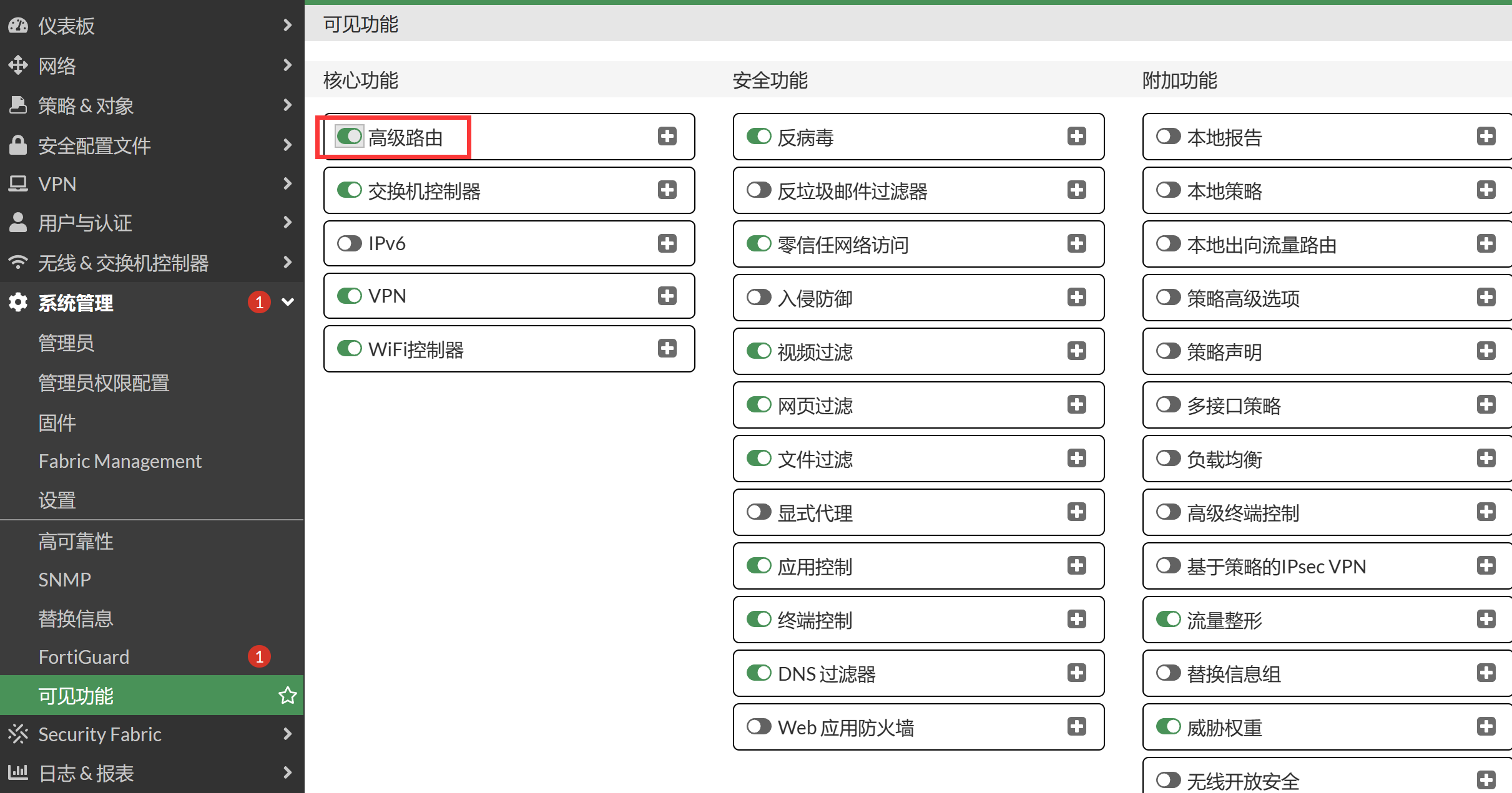

配置 RIP，需要进入系统管理 → 可见功能中打开高级路由。

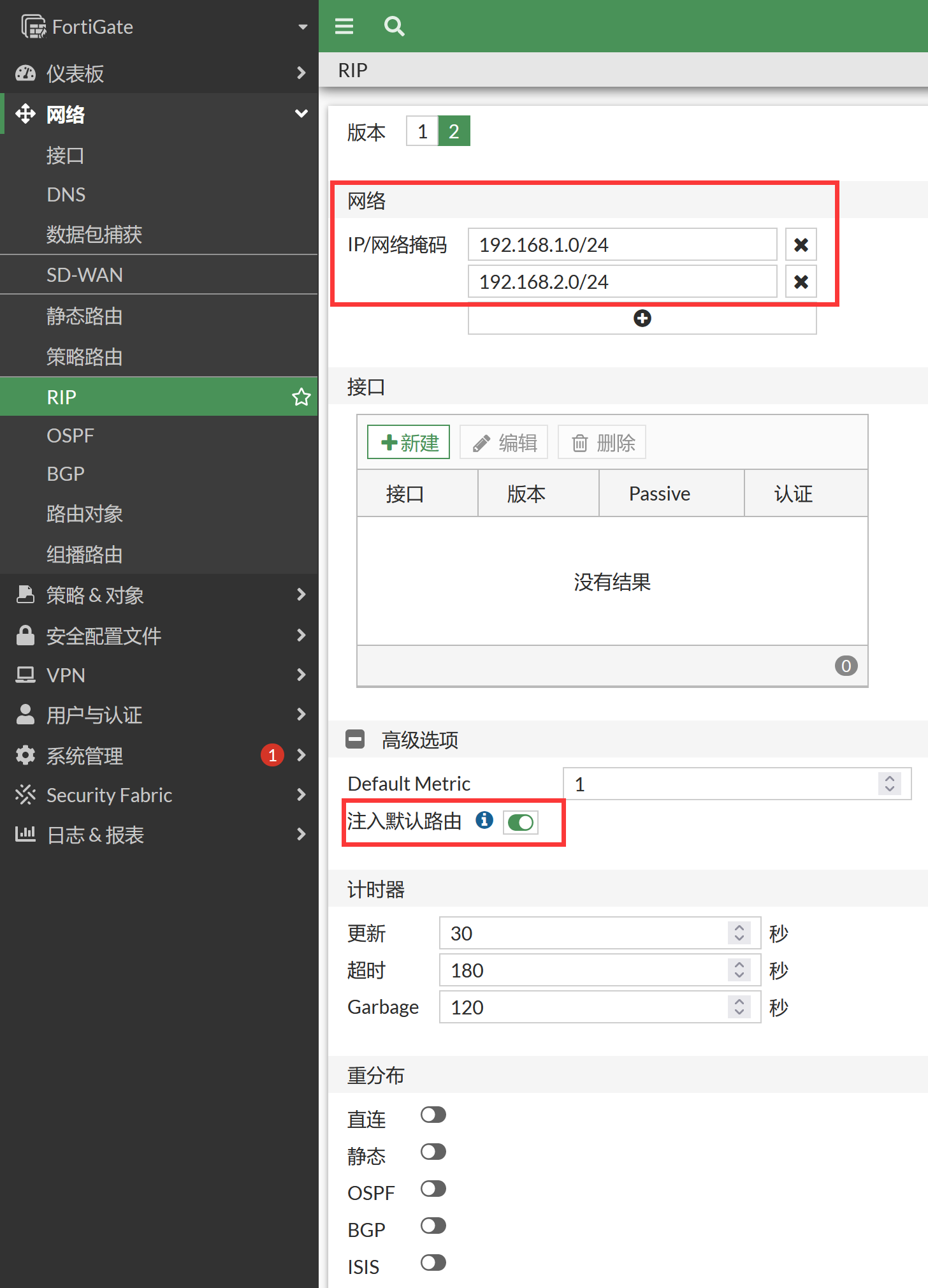

进入网络 → RIP，配置基本信息：选择版本 2，添加 RIP 网络，启用产生缺省路由，向邻居（路由器）发送缺省路由（路由分发：是否对其他协议的路由进行分发）。

config router rip
    set default-information-originate enable
    config network
        edit 1
            set prefix 192.168.1.0 255.255.255.0
        next
        edit 2
            set prefix 192.168.2.0 255.255.255.0
        next
    end
end

配置路由器。

interface Ethernet0/1
 ip address 192.168.1.111 255.255.255.0
 duplex auto
!
interface Ethernet0/2
 ip address 192.168.200.100 255.255.255.0
!
router rip
version 2
network 192.168.1.0
network 192.168.10.0
no auto-summary

结果验证

查看 FortiGate 的路由表。

FortiGate # get router info routing-table all
Codes: K - kernel, C - connected, S - static, R - RIP, B - BGP
       O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
       * - candidate default
Routing table for VRF=0
S*      0.0.0.0/0 [5/0] via 192.168.100.99, port1, [1/0]
C       192.168.1.0/24 is directly connected, port3
C       192.168.2.0/24 is directly connected, port2
C       192.168.100.0/24 is directly connected, port1
R       192.168.200.0/24 [120/2] via 192.168.1.111, port3, 00:01:18

FortiGate # get router info rip database
Codes: R - RIP, Rc - RIP connected, Rs - RIP static, K - Kernel,
       C - Connected, S - Static, O - OSPF, I - IS-IS, B - BGP
   Network            Next Hop         Metric From            If     Time
Rs 0.0.0.0/0                                1                  --
Rc 192.168.1.0/24                           1                 port3
Rc 192.168.2.0/24                           1                 port2
R  192.168.200.0/24   192.168.1.111         2 192.168.1.111   port3  02:18

查看思科路由器的路由表。

Router#show ip route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
       a - application route
       + - replicated route, % - next hop override, p - overrides from PfR

Gateway of last resort is 192.168.1.99 to network 0.0.0.0

R*    0.0.0.0/0 [120/1] via 192.168.1.99, 00:00:07, Ethernet0/1
      192.168.1.0/24 is variably subnetted, 2 subnets, 2 masks
C        192.168.1.0/24 is directly connected, Ethernet0/1
L        192.168.1.111/32 is directly connected, Ethernet0/1
R     192.168.2.0/24 [120/1] via 192.168.1.99, 00:00:07, Ethernet0/1
      192.168.200.0/24 is variably subnetted, 2 subnets, 2 masks
C        192.168.200.0/24 is directly connected, Ethernet0/2
L        192.168.200.100/32 is directly connected, Ethernet0/2
