BGP 路由刷新

2025/10/29大约 12 分钟

BGP 路由刷新

功能介绍

默认的 BGP 配置下，当 BGP 邻居配置中引用的路由策略（如 route-map、distribute-list 等）修改了属性或过滤的路由条目时，BGP 路由表并不会立即更新，需要执行路由刷新来重新获取 BGP 路由，并进行路由过滤/修改。

FortiGate 路由刷新的方法有以下 3 种：

  • 方法 1 - 使用 BGP route-refresh
  • 方法 2 - 使用 soft-reconfiguration
  • 方法 3 - 重置 BGP 邻居

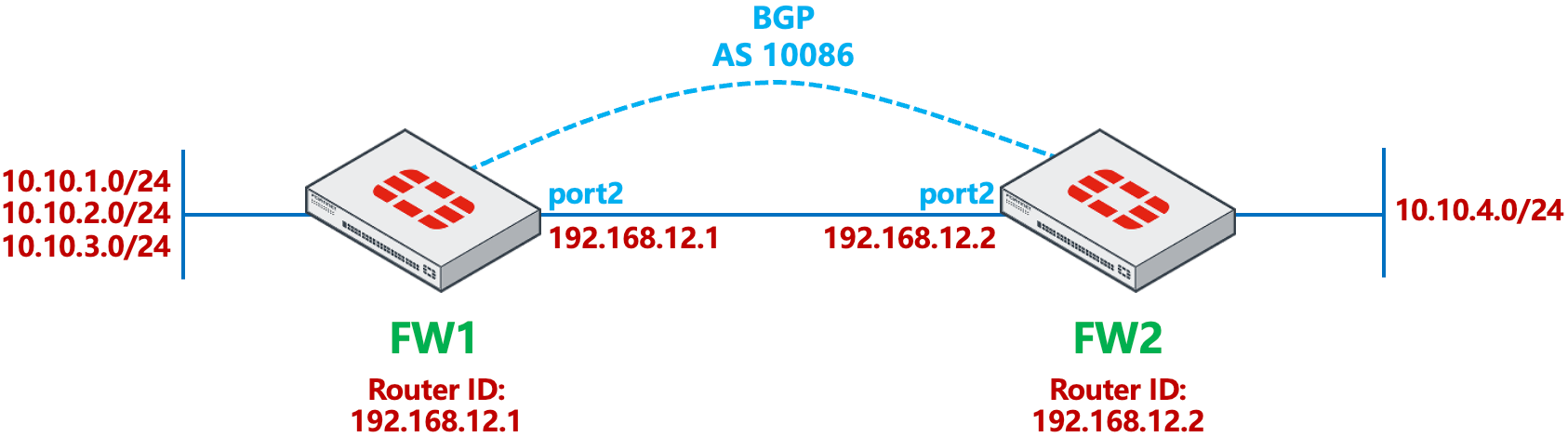

网络拓扑

image-20240411113142729
  1. FW1 与 FW2 建立 iBGP 邻居。
  2. 初始状态下，FW1 发布自己的路由 10.10.1.0/24、10.10.2.0/24、10.10.3.0/24 给 FW2，FW1 与 FW2 都不开启soft-reconfiguration功能。
  3. 初始状态下，FW2 的 BGP 入方向引用 route-map，只允许学习 FW1 发送的路由 10.10.1.0/24、10.10.2.0/24。

配置步骤

  1. 基础网络配置（略）。

  2. 配置 FW1 的 BGP，与 FW2 建立 iBGP 邻居，并发布自己的路由 10.10.1.0/24、10.10.2.0/24、10.10.3.0/24 给 FW2。

    config router bgp
    set as 10086
    set router-id 192.168.12.1
    config neighbor
        edit "192.168.12.2"
            set remote-as 10086
        next
    end
    config network
        edit 1
            set prefix 10.10.1.0 255.255.255.0
        next
        edit 2
            set prefix 10.10.2.0 255.255.255.0
        next
        edit 3
            set prefix 10.10.3.0 255.255.255.0
    end
end

  3. 在 FW2 上配置 prefix-list，内容为 FW1 的发布的 BGP 路由 10.10.1.0/24、10.10.2.0/24。

    config router prefix-list
    edit "Prefix_FW1"
        config rule
            edit 1
                set prefix 10.10.1.0 255.255.255.0
                unset ge
                unset le
            next
            edit 2
                set prefix 10.10.2.0 255.255.255.0
                unset ge
                unset le
            next
        end
    next
end

  4. 在 FW2 上配置 route-map，允许 Prefix Prefix_FW1中的 BGP 路由，拒绝其他路由。

    config router route-map
    edit "RMP_from_FW1"
        config rule
            edit 1
                set match-ip-address "Prefix_FW1"
            next
            edit 2
                set action deny
            next
        end
    next
end

  5. 在 FW2 上配置 BGP，与 FW2 建立 iBGP 邻居，并发布自己的路由 10.10.4.0/24 给 FW2。在入方向引用步骤 4 配置的 route-map，只允许接收 FW1 发布的 BGP 路由 10.10.1.0/24、10.10.2.0/24。

    config router bgp
    set as 10086
    set router-id 192.168.12.2
    config neighbor
        edit "192.168.12.1"
            set remote-as 10086
            set route-map-in "RMP_from_FW1"
        next
    end
    config network
        edit 1
            set prefix 10.10.4.0 255.255.255.0
        next
    end
end

  6. 在 FW1 上查看 BGP 路由学习情况，可以正确学习到 FW2 宣告的路由 10.10.4.0/24。

    FW1 # get router info bgp summary

VRF 0 BGP router identifier 192.168.12.1, local AS number 10086
BGP table version is 2
1 BGP AS-PATH entries
0 BGP community entries

Neighbor     V         AS MsgRcvd MsgSent   TblVer  InQ OutQ Up/Down  State/PfxRcd
192.168.12.2 4      10086      22      23        1    0    0 00:17:28        1
Total number of neighbors 1

FW1 # get router info routing-table bgp
Routing table for VRF=0
B       10.10.4.0/24 [200/0] via 192.168.12.2 (recursive is directly connected, port2), 00:17:13, [1/0]

  7. 在 FW1 上查看通告给 FW2 的 BGP 路由，与配置一致。

    FW1 # get router info bgp neighbors 192.168.12.2 advertised-routes
VRF 0 BGP table version is 6, local router ID is 192.168.12.1
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric     LocPrf Weight RouteTag Path
*>i10.10.1.0/24     192.168.12.1                  100  32768        0 i <-/->
*>i10.10.2.0/24     192.168.12.1                  100  32768        0 i <-/->
*>i10.10.3.0/24     192.168.12.1                  100  32768        0 i <-/->

Total number of prefixes 3

  8. 在 FW2 上查看 BGP 路由学习情况，可以正确学习到 FW1 发布的 BGP 路由 10.10.1.0/24、10.10.2.0/24，而 10.10.3.0/24 被 route-map 过滤掉。

    FW2 # get router info bgp summary

VRF 0 BGP router identifier 192.168.12.2, local AS number 10086
BGP table version is 1
1 BGP AS-PATH entries
0 BGP community entries

Neighbor     V         AS MsgRcvd MsgSent   TblVer  InQ OutQ Up/Down  State/PfxRcd
192.168.12.1 4      10086       3       4        1    0    0 00:00:30        2
Total number of neighbors 1

FW2 # get router info routing-table bgp
Routing table for VRF=0
B       10.10.1.0/24 [200/0] via 192.168.12.1 (recursive is directly connected, port2), 00:00:07, [1/0]
B       10.10.2.0/24 [200/0] via 192.168.12.1 (recursive is directly connected, port2), 00:00:07, [1/0]

  9. 在 FW2 的 route-map 引用的 prefix 中增加 10.10.3.0/24 的路由，这样 route-map 就开始允许接收 10.10.3.0/24 的 BGP 路由。

    config router prefix-list
    edit "Prefix_FW1"
        config rule
            edit 3
                set prefix 10.10.3.0 255.255.255.0
                unset ge
                unset le
            next
        end
    next
end

  10. 在 FW2 上查看学习到的 BGP 路由，仍然只有之前学习到的 BGP 路由 10.10.1.0/24、10.10.2.0/24，没有 FW1 发布的 10.10.3.0/24 路由。

    FW2 # get router info routing-table bgp
Routing table for VRF=0
B       10.10.1.0/24 [200/0] via 192.168.12.1 (recursive is directly connected, port2), 02:37:10, [1/0]
B       10.10.2.0/24 [200/0] via 192.168.12.1 (recursive is directly connected, port2), 02:37:10, [1/0]

  11. 如果没有任何操作，路由将一直不会更新。可以使用如下 3 种方法进行路由刷新。

路由刷新方法

方法 1 - 使用 BGP route-refresh

  1. 在 FW2 上查看在内存中保存的从 FW1 收到的 BGP 路由，由于没有开启软重配（soft-reconfiguration）功能，内存中不会保存从 FW1 收到的所有路由。

    FW2 # get router info bgp neighbors 192.168.12.1 received-routes
% Inbound soft reconfiguration not enabled
% No prefix for neighbor 192.168.12.1

  2. 确保 FW1 和 FW2 的 BGP 邻居配置中都开启了capability-route-refresh功能（默认开启）。

    重要

    capability-route-refresh用于手动路由刷新时向邻居发送 route-refresh 请求。

    该功能符合 RFC 2918，如果 BGP 邻居设备不是 FortiGate，需要也支持 RFC 2918 才行。

    config router bgp
        edit "192.168.12.1"
            set capability-route-refresh enable
        next
    end
end

  3. 在 FW2 上使用execute router clear bgp ip 192.168.12.1 in命令进行 BGP 邻居路由入方向的刷新，向 FW1 请求 BGP Update，并重新匹配 route-map 接收路由。等待若干秒后，再次查看 FW2 的 BGP 路由表，可以看到 10.10.3.0/24 已经入表。

    重要

    如果 BGP 邻居配置中没有开启soft-reconfiguration，使用execute router clear bgp ip 192.168.12.1 soft in，将会与此步命令（execute router clear bgp ip 192.168.12.1 in）执行相同的操作。

    FW2 # execute router clear bgp ip 192.168.12.1 in

FW2 # get router info routing-table bgp
Routing table for VRF=0
B       10.10.1.0/24 [200/0] via 192.168.12.1 (recursive is directly connected, port2), 03:08:47, [1/0]
B       10.10.2.0/24 [200/0] via 192.168.12.1 (recursive is directly connected, port2), 03:08:47, [1/0]
B       10.10.3.0/24 [200/0] via 192.168.12.1 (recursive is directly connected, port2), 00:10:43, [1/0]

  4. FW2 上的 BGP Debug 信息，显示 FW2 向 FW1 发送了 NLRI（Route-Refresh）的更新请求（RFC 2918），收到 FW1 的 BGP Update 后，从中取出 10.10.1.0/24、10.10.2.0/24、10.10.3.0/24 路由条目，10.10.3.0/24 被放入路由表，10.10.1.0/24 和 10.10.2.0/24 由于路由表中已存在而忽略。

    FW2 # diagnose ip router bgp level info
FW2 # diagnose ip router bgp all enable
FW2 # diagnose debug console time enable
FW2 # diagnose debug enable

2024-04-11 14:46:27 BGP: 192.168.12.1-Outgoing [ENCODE] Route-Refresh: RR-Type New MsgSize 23
2024-04-11 14:46:27 BGP: 192.168.12.1-Outgoing [ENCODE] Msg-Hdr: Type 5
2024-04-11 14:46:27 BGP: 192.168.12.1-Outgoing [ENCODE] Route-Refresh: RR-Type New MsgSize 23
2024-04-11 14:46:27 BGP: 192.168.12.1-Outgoing [ENCODE] Msg-Hdr: Type 5
2024-04-11 14:46:33 BGP: 192.168.12.1-Outgoing [DECODE] Update: Starting UPDATE decoding... Bytes To Read (37), msg_size (37)
2024-04-11 14:46:33 BGP: 192.168.12.1-Outgoing [DECODE] Update: NLRI Len(12)
2024-04-11 14:46:33 BGP: 192.168.12.1-Outgoing [FSM] State: Established Event: 27
2024-04-11 14:46:33 BGP: 192.168.12.1-Outgoing [RIB] Update: Received Prefix 10.10.1.0/24 path_id 0
2024-04-11 14:46:33 BGP: [DAMP] bgp_rfd_rt_update(): Route State: NONE, ret=0
2024-04-11 14:46:33 BGP: 192.168.12.1-Outgoing [RIB] Update: ...duplicate route ignored
2024-04-11 14:46:33 BGP: 192.168.12.1-Outgoing [RIB] Update: Received Prefix 10.10.3.0/24 path_id 0
2024-04-11 14:46:33 BGP: VRF 0 NSM announce: 10.10.3.0/24
2024-04-11 14:46:33 BGP: 192.168.12.1-Outgoing [RIB] Update: Received Prefix 10.10.2.0/24 path_id 0
2024-04-11 14:46:33 BGP: [DAMP] bgp_rfd_rt_update(): Route State: NONE, ret=0
2024-04-11 14:46:33 BGP: 192.168.12.1-Outgoing [RIB] Update: ...duplicate route ignored

  5. FW1 上的 BGP Debug 信息，显示 FW1 收到了 FW2 的 BGP NLRI 更新请求（Route-Refresh），并向 FW2 发送了 BGP Update。

    FW1 # diagnose ip router bgp level info
FW1 # diagnose ip router bgp all enable
FW1 # diagnose debug console time enable
FW1 # diagnose debug enable

2024-04-11 14:46:27 BGP: 192.168.12.2-Outgoing [FSM] State: Established Event: 29
2024-04-11 14:46:27 BGP: 192.168.12.2-Outgoing [DECODE] Msg-Hdr: type 5, length 23
2024-04-11 14:46:27 BGP: 192.168.12.2-Outgoing [DECODE] R-Refresh: AFI/SAFI (1/1)
2024-04-11 14:46:27 BGP: 192.168.12.2-Outgoing [DECODE] PEER_STATUS_ORF_NOT_WAIT_REFRESH set!

2024-04-11 14:46:33 BGP: 192.168.12.2-Outgoing [ENCODE] Msg-Hdr: Type 2
2024-04-11 14:46:33 BGP: 192.168.12.2-Outgoing [ENCODE] Attr IP-Unicast: Tot-attr-len 21
2024-04-11 14:46:33 BGP: 192.168.12.2-Outgoing [ENCODE] Update: Msg #9 Size 56

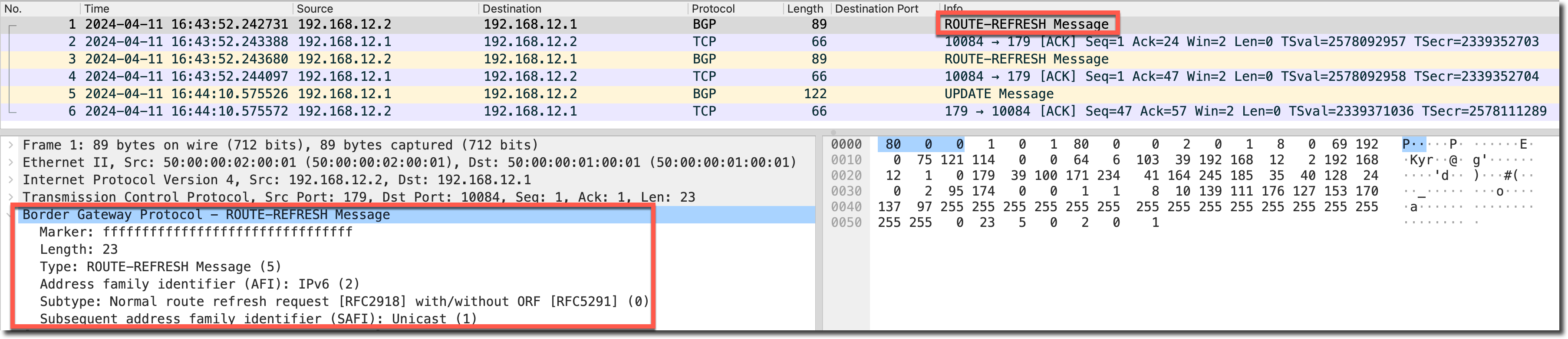

  6. FW2 发出的 BGP Route-Rfresh 请求报文的格式如下。

    image-20240411165137642

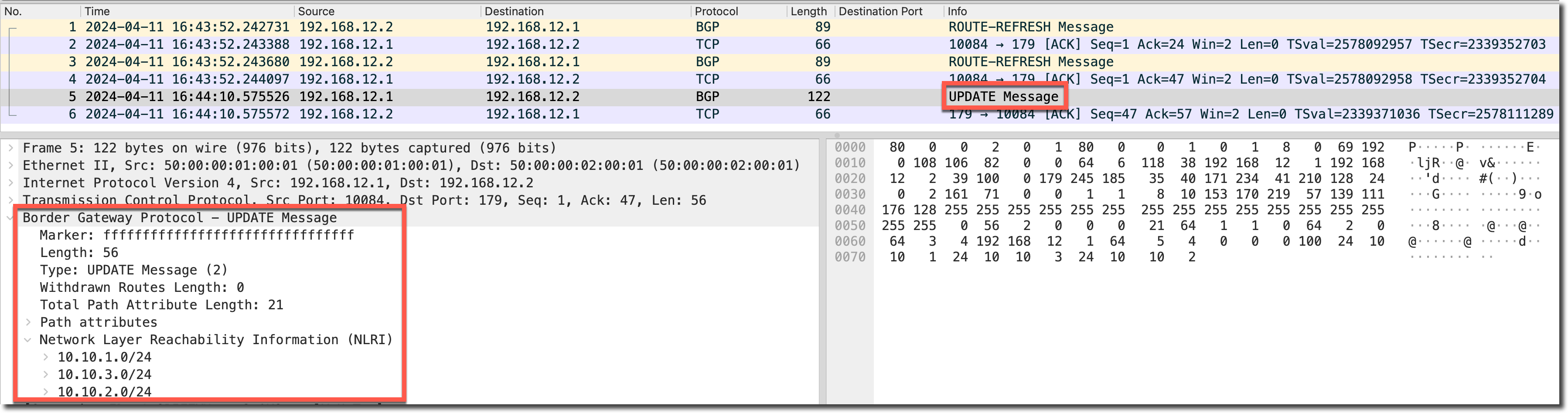

  7. FW1 返回的 BGP Update 报文如下，包含自己宣告的 3 条路由，抓包文件请参考 bgp_route_refresh.pcap。

    重要

    由于未开启soft-reconfiguration，邻居发布的全量路由不会保存在内存表中。所以使用capability-route-refresh功能请求对端更新路由，并不会马上得到对端的更新响应，会由对端配置的advertisement-interval（FortiGate 默认 30s）决定。

    image-20240411165309727

  8. FW2 上查看 BGP capability-route-refresh 功能的开启状态，如下所示，在 BGP 邻居配置中开启 capability-route-refresh 的状态下，FW2 即有 Route refresh 的通告功能，也有 Route refresh 的接受功能。

    FW2 # get router info bgp neighbors 192.168.12.1 | grep refresh
    Route refresh: advertised and received (old and new)
  Route refresh request: received 0, sent 0

  9. 期间相关 BGP 邻居不会中断，路由表中原有的 BGP 路由没有消失。

方法 2 - 使用 soft-reconfiguration

  1. 在 FW2 上的 BGP 中开启soft-reconfiguration功能（对于 BGP IPv6 路由，该功能为soft-reconfiguration6）。

    config router bgp
    config neighbor
        edit "192.168.12.1"
            set soft-reconfiguration enable
        next
    end
end

  2. 在 FW2 上查看在内存中保存的从 FW1 收到的 BGP 路由，由于开启了软重配（soft-reconfiguration）功能，内存中会保存从 FW1 收到的所有 BGP 路由（被 route-map 过滤前的路由）。

    FW2 # get router info bgp neighbors 192.168.12.1 received-routes
VRF 0 BGP table version is 2, local router ID is 192.168.12.2
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric     LocPrf Weight RouteTag Path
*>i10.10.1.0/24     192.168.12.1                  100      0        0 i <-/->
*>i10.10.2.0/24     192.168.12.1                  100      0        0 i <-/->
*>i10.10.3.0/24     192.168.12.1                  100      0        0 i <-/->

Total number of prefixes 3

  3. 在 FW2 上使用execute router clear bgp ip 192.168.12.1 soft in命令进行 BGP 邻居路由入方向的刷新，不需要向 FW1 请求 BGP Update，直接从内存中保存的 BGP 路由遍历，并重新匹配 route-map 接收路由。再次查看 FW2 的 BGP 路由表，可以看到 10.10.3.0/24 直接入表（不需要像“方法 1 - 使用 BGP route-refresh”等待若干秒）。

    FW2 # execute router clear bgp ip 192.168.12.1 soft in

FW2 # get router info routing-table bgp
Routing table for VRF=0
B       10.10.1.0/24 [200/0] via 192.168.12.1 (recursive is directly connected, port2), 00:08:26, [1/0]
B       10.10.2.0/24 [200/0] via 192.168.12.1 (recursive is directly connected, port2), 00:08:26, [1/0]
B       10.10.3.0/24 [200/0] via 192.168.12.1 (recursive is directly connected, port2), 00:03:02, [1/0]

  4. FW2 上的 BGP Debug 信息，显示 BGP 从内存中读取从 FW1 收到的所有 BGP 路由，从中取出 10.10.1.0/24、10.10.2.0/24、10.10.3.0/24 路由条目，10.10.3.0/24 被放入路由表，10.10.1.0/24 和 10.10.2.0/24 由于路由表中已存在而忽略。

    重要

    不需要向 FW1 发送 BGP Route-Refresh 请求报文。

    FW2 # diagnose ip router bgp level info
FW2 # diagnose ip router bgp all enable
FW2 # diagnose debug console time enable
FW2 # diagnose debug enable

2024-04-11 17:22:54 BGP: [RIB] Scanning BGP RIB for VRF 0...
2024-04-11 17:22:54 BGP: [NSM] Verified NH 192.168.12.1 with NSM
2024-04-11 17:22:58 BGP: 192.168.12.1-Outgoing [RIB] Update: Received Prefix 10.10.1.0/24 path_id 0
2024-04-11 17:22:58 BGP: [DAMP] bgp_rfd_rt_update(): Route State: NONE, ret=0
2024-04-11 17:22:58 BGP: 192.168.12.1-Outgoing [RIB] Update: ...duplicate route ignored
2024-04-11 17:22:58 BGP: 192.168.12.1-Outgoing [RIB] Update: Received Prefix 10.10.2.0/24 path_id 0
2024-04-11 17:22:58 BGP: [DAMP] bgp_rfd_rt_update(): Route State: NONE, ret=0
2024-04-11 17:22:58 BGP: 192.168.12.1-Outgoing [RIB] Update: ...duplicate route ignored
2024-04-11 17:22:58 BGP: 192.168.12.1-Outgoing [RIB] Update: Received Prefix 10.10.3.0/24 path_id 0
2024-04-11 17:22:58 BGP: VRF 0 NSM announce: 10.10.3.0/24

  5. 期间相关 BGP 邻居不会中断，路由表中原有的 BGP 路由没有消失。

方法 3 - 重置 BGP 邻居

  1. 在 FW2 上使用execute router clear bgp ip 192.168.12.1命令进行 BGP 邻居重置，重新建立与 FW1 的 BGP 邻居并学习 BGP 路由。

    重要

    不推荐使用此方法，BGP 邻居需要重新建立，流量中断时间长。

    使用 execute router clear bgp all 可以重置所有的 BGP 邻居，请谨慎使用。

    FW2 # execute router clear bgp ip 192.168.12.1

  2. 随后 FW2 与 FW1 的 BGP 邻居被重置，并重新建立 BGP 邻居。

    FW2 # get router info bgp summary

VRF 0 BGP router identifier 192.168.12.2, local AS number 10086
BGP table version is 2
1 BGP AS-PATH entries
0 BGP community entries

Neighbor     V         AS MsgRcvd MsgSent   TblVer  InQ OutQ Up/Down  State/PfxRcd
192.168.12.1 4      10086      17      20        0    0    0    never Idle
Total number of neighbors 1

  3. 等待 BGP 邻居建立完成并重新学习 BGP 路由后，10.10.3.0/24 被放入路由表。

    FW2 # get router info bgp summary

VRF 0 BGP router identifier 192.168.12.2, local AS number 10086
BGP table version is 2
1 BGP AS-PATH entries
0 BGP community entries

Neighbor     V         AS MsgRcvd MsgSent   TblVer  InQ OutQ Up/Down  State/PfxRcd
192.168.12.1 4      10086      30      33        2    0    0 00:09:03        3
Total number of neighbors 1

FW2 # get router info routing-table bgp
Routing table for VRF=0
B       10.10.1.0/24 [200/0] via 192.168.12.1 (recursive is directly connected, port2), 00:08:45, [1/0]
B       10.10.2.0/24 [200/0] via 192.168.12.1 (recursive is directly connected, port2), 00:08:45, [1/0]
B       10.10.3.0/24 [200/0] via 192.168.12.1 (recursive is directly connected, port2), 00:08:45, [1/0]

  4. FW2 上的 BGP Debug 信息，显示 FW2 主动重置了 BGP 邻居，并通知了 FW1。

    重要

    不需要向 FW1 发送 BGP Route-Refresh 请求报文。

    FW2 # diagnose ip router bgp level info
FW2 # diagnose ip router bgp all enable
FW2 # diagnose debug console time enable
FW2 # diagnose debug enable

2024-04-11 17:28:23 id=20300 msg="BGP: %BGP-5-ADJCHANGE: VRF 0 neighbor 192.168.12.1 Down BGP Notification CEASE"
2024-04-11 17:28:23 id=20300 msg="BGP: %BGP-5-ADJCHANGE: VRF 0 neighbor 192.168.12.1 Down User reset"

  5. 期间相关 BGP 中断，路由表中原有的 BGP 路由消失。

总结

  1. 三种刷新路由的方法优缺点总结：
    • 方法 1 - 使用 BGP route-refresh：
      • 优点：BGP 邻居和已有路由不会中断，相比方法 2，不需要在本地内存中保存未经路由策略过滤/修改的路由，节省内存。
      • 缺点：需要 BGP 邻居设备厂商支持 RFC 2918（FortiGate 支持）；根据对端配置的advertisement-interval，收到更新报文存在一定延迟。
      • 配合exe router clear bgp ip 192.168.12.2 in使用。
    • 方法 2 - 使用 soft-reconfiguration**（推荐）**：
      • 优点：BGP 邻居和已有路由不会中断，不需要向 BGP 邻居发送 Refresh-Route 请求，仅本地执行。
      • 缺点：针对每个已建立的 BGP 邻居需要在内存中保存一份未经路由策略过滤/修改的路由列表，内存消耗较方法 1 稍大。
      • 配合exe router clear bgp ip 192.168.12.2 soft in使用。
    • 方法 3 - 重置 BGP 邻居：
      • 优点：不需要 BGP 邻居设备的任何 RFC 支持，所有厂商原生支持。
      • 缺点：BGP 邻居会重新建立并通告路由，流量中断时间长。
      • 配合exe router clear bgp ip 192.168.12.2 all或exe router clear bgp all使用。
  2. FortiGate 不支持路由过滤/修改条件更改后的 BGP 路由条目自动更新，必须使用上述三种方法手动刷新路由。
  3. 对于 out 方向的路由策略（路由过滤/修改），使用exe router clear bgp ip 192.168.12.2 out和exe router clear bgp ip 192.168.12.2 soft out都可以触发 out 方向的路由更新，从而向邻居发送 BGP Update 更新报文，本文就不再赘述。
最近更新:
统计数据加载中…
Copyright © 2025 Fortinet Inc. All rights reserved. Powered by Fortinet TAC Team.
