BGP 路由过滤

网络需求

在 BGP 路由中通过 prefix-list + route-map 实现路由过滤功能。

网络拓扑

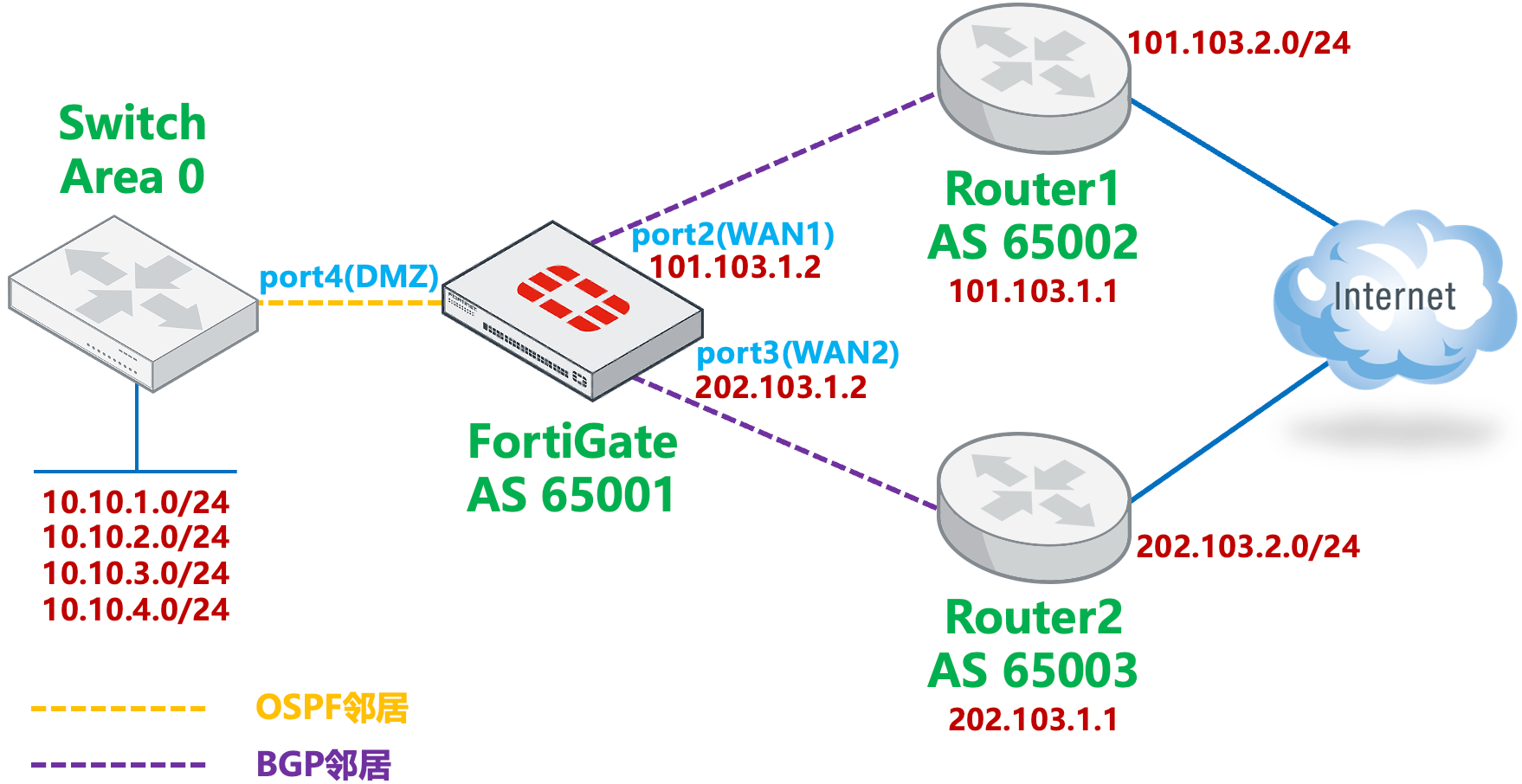

image-20240117111857579

  1. OSPF 邻居：

    • FortiGate 与内网 Switch 建立 OSPF 邻居。
    • Switch 发布内网网段路由，宣告给 FortiGate。

  2. BGP 邻居：

    • FortiGate 与 Router1 建立 eBGP 邻居。

    • FortiGate 与 Router2 建立 eBGP 邻居。

  3. 路由学习：

    • FortiGate 将学习到的 OSPF 路由重发布到两个 eBGP 邻居。
    • FortiGate 将从 Router1 和 Router2 学习到的 BGP 路由重发布到 OSPF 邻居。
    • Router1 和 Router2 都向 FortiGate 发布默认路由。
    • FortiGate 从 Router1 学习到的 BGP 路由不能发布给 Router2。
    • FortiGate 从 Router1 和 Router2 学习到的 BGP 默认路由不能发布给 Router2 和 Router1。

配置步骤

基础配置

  1. FortiGate 的接口配置。

    config system interface
    edit "port2"
        set vdom "root"
        set ip 101.103.1.2 255.255.255.0
        set allowaccess ping
        set alias "WAN1"
    next
    edit "port3"
        set vdom "root"
        set ip 202.103.1.2 255.255.255.0
        set allowaccess ping
        set alias "WAN2"
    next
    edit "port4"
        set vdom "root"
        set ip 10.10.254.1 255.255.255.0
        set allowaccess ping
        set alias "DMZ"
    next
end

  2. 配置安全策略，放通 FortiGate、Switch、Router 间的流量，按需配置其他安全策略（略）。

OSPF（FortiGate to Switch）

配置 FortiGate 的 OSPF，将 BGP 路由重发布至 OSPF。

config router ospf
    set router-id 10.10.254.1
    config area
        edit 0.0.0.0
        next
    end
    config network
        edit 1
            set prefix 10.10.254.0 255.255.255.0
        next
    end
    config redistribute "bgp"
        set status enable
    end
end

BGP（FortiGate to Router）

  1. 在 FortiGate 上配置 2 个 prefix-list：

    • 一个 prefix-list 匹配 Router1 宣告的 BGP 路由 101.103.2.0/24，不设置 ge 和 le（表示严格匹配），动作为 permit（表示匹配）。
    • 另一个 prefix-list 匹配 Router1 和 Router2 宣告的默认路由，不设置 ge 和 le（表示严格匹配），动作为 permit（表示匹配）。
    config router prefix-list
    edit "Block_101.103.2.0/24"
        config rule
            edit 1
                set prefix 101.103.2.0 255.255.255.0
                unset ge
                unset le
            next
        end
    next
    edit "Block_0.0.0.0/0"
        config rule
            edit 1
                set prefix 0.0.0.0 0.0.0.0
                unset ge
                unset le
            next
        end
    next
end

  2. 在 FortiGate 上配置 Route-map 引用 prefix-list，FortiGate 从 Router1 学习到的 BGP 细化路由不能发布给 Router2，FortiGate 从 Router1 和 Router2 学习到的 BGP 默认路由不能发布给 Router2 和 Router1，其他路由条目可以正常宣告。

    • 序号 10：匹配条件为 Router1 宣告网段的 prefix-list：Block_101.103.2.0/24，动作为 deny（表示拒绝）。
    • 序号 20：匹配条件为 prefix-list：Block_0.0.0.0/0，动作为 deny（表示拒绝）。
    • 序号 100：匹配条件为 any，即所有路由，动作为 permit（表示允许）。
    config router route-map
    edit "RMP_out"
        config rule
            edit 10
                set action deny
                set match-ip-address "Block_101.103.2.0/24"
            next
            edit 20
                set action deny
                set match-ip-address "Block_0.0.0.0/0"
            next
            edit 100
            next
        end
    next
end

  3. 在 FortiGate 上配置 BGP，在邻居 Router1 和 Router2 上分别使用 route-map-out 调用上步创建的 route-map，重发布 OSPF 路由，开启 ebgp-multipath。

    config router bgp
    set as 65001
    set router-id 101.103.1.2
    set ebgp-multipath enable
    config neighbor
        edit "101.103.1.1"
            set soft-reconfiguration enable
            set route-map-out "RMP_out"
            set remote-as 65002
        next
        edit "202.103.1.1"
            set soft-reconfiguration enable
            set route-map-out "RMP_out"
            set remote-as 65003
        next
    end
    config redistribute "ospf"
        set status enable
    end
end

  4. 在 Router1（使用 FortiGate 模拟）上配置 BGP，向 FortiGate 发布自身网段和默认路由。

    config router bgp
    set as 65002
    set router-id 101.103.1.1
    config neighbor
        edit "101.103.1.2"
            set capability-default-originate enable
            set soft-reconfiguration enable
            set remote-as 65001
        next
    end
    config network
        edit 1
            set prefix 101.103.2.0 255.255.255.0
        next
    end
end

  5. 在 Router2（使用 FortiGate 模拟）上配置 BGP，向 FortiGate 发布自身网段和默认路由。

    config router bgp
    set as 65003
    set router-id 202.103.1.1
    config neighbor
        edit "202.103.1.2"
            set capability-default-originate enable
            set soft-reconfiguration enable
            set remote-as 65001
        next
    end
    config network
        edit 1
            set prefix 202.103.2.0 255.255.255.0
        next
    end
end

结果验证

FortiGate

  1. 在 FortiGate 上查看 OSPF 邻居状态与 OSPF 路由，可以看到和 Switch 建立了 OSPF 邻居，并学习到了 Switch 发布的 4 条 OSPF 路由。

    FortiGate # get router info ospf neighbor
OSPF process 0, VRF 0:
Neighbor ID     Pri   State           Dead Time   Address         Interface
10.10.254.2       1   Full/DR         00:00:36    10.10.254.2     port4

FortiGate # get router info routing-table ospf
Routing table for VRF=0
O       10.10.1.0/24 [110/2] via 10.10.254.2, port4, 01:23:49, [1/0]
O       10.10.2.0/24 [110/2] via 10.10.254.2, port4, 01:23:49, [1/0]
O       10.10.3.0/24 [110/2] via 10.10.254.2, port4, 01:23:49, [1/0]
O       10.10.4.0/24 [110/2] via 10.10.254.2, port4, 01:23:49, [1/0]

  2. 在 FortiGate 上查看 BGP 邻居状态，可以看到和 Router1、Router2 分别建立了 BGP 邻居，并学习到路由。

    重要

    查看 BGP 邻居的详细信息，请使用get router info bgp neighbors。

    FortiGate # get router info bgp summary

VRF 0 BGP router identifier 101.103.1.2, local AS number 65001
BGP table version is 5
3 BGP AS-PATH entries
0 BGP community entries

Neighbor    V         AS MsgRcvd MsgSent   TblVer  InQ OutQ Up/Down  State/PfxRcd
101.103.1.1 4      65002     101     117        5    0    0 01:25:48        2
202.103.1.1 4      65003     106     115        5    0    0 01:17:25        2

Total number of neighbors 2

  3. 在 FortiGate 上查看从邻居 Router1 和 Router2 收到的路由条目，可以看到收到了 Router1/Router2 发布的自身网段路由和默认路由。

    FortiGate # get router info bgp neighbors 101.103.1.1 received-routes
VRF 0 BGP table version is 7, local router ID is 101.103.1.2
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric     LocPrf Weight RouteTag Path
*> 0.0.0.0/0        101.103.1.1                            0        0 65002 i <-/->
*> 101.103.2.0/24   101.103.1.1                            0        0 65002 i <-/->

Total number of prefixes 2

FortiGate # get router info bgp neighbors 202.103.1.1 received-routes
VRF 0 BGP table version is 7, local router ID is 101.103.1.2
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric     LocPrf Weight RouteTag Path
*> 0.0.0.0/0        202.103.1.1                            0        0 65003 i <-/->
*> 202.103.2.0      202.103.1.1                            0        0 65003 i <-/->

Total number of prefixes 2

  4. 在 FortiGate 上查看向邻居 Router1、Router2 发布的路由条目，可以看到 route-map-out 生效，没有将学习到的 Router1 的 BGP 路由发布给 Router2（但将学习到的 Router2 的 BGP 路由发布给了 Router1），没有发布从 Router1、Router2 学习到的默认路由，重发布了 OSPF 路由。

    FortiGate # get router info bgp neighbors 101.103.1.1 advertised-routes
VRF 0 BGP table version is 7, local router ID is 101.103.1.2
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric     LocPrf Weight RouteTag Path
*> 10.10.1.0/24     101.103.1.2     2                  32768        0 ? <-/->
*> 10.10.2.0/24     101.103.1.2     2                  32768        0 ? <-/->
*> 10.10.3.0/24     101.103.1.2     2                  32768        0 ? <-/->
*> 10.10.4.0/24     101.103.1.2     2                  32768        0 ? <-/->
*> 202.103.2.0      101.103.1.2                            0        0 65003 i <-/->

Total number of prefixes 5

FortiGate # get router info bgp neighbors 202.103.1.1 advertised-routes
VRF 0 BGP table version is 7, local router ID is 101.103.1.2
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric     LocPrf Weight RouteTag Path
*> 10.10.1.0/24     202.103.1.2     2                  32768        0 ? <-/->
*> 10.10.2.0/24     202.103.1.2     2                  32768        0 ? <-/->
*> 10.10.3.0/24     202.103.1.2     2                  32768        0 ? <-/->
*> 10.10.4.0/24     202.103.1.2     2                  32768        0 ? <-/->

Total number of prefixes 4

  5. 在 FortiGate 上查看 BGP 路由数据库，可以看到 eBGP 路由的路径（AS-Path）信息。

    FortiGate # get router info bgp network
VRF 0 BGP table version is 7, local router ID is 101.103.1.2
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric     LocPrf Weight RouteTag Path
*  0.0.0.0/0        202.103.1.1     0                      0        0 65003 i <-/->
*>                  101.103.1.1     0                      0        0 65002 i <-/1>
*> 10.10.1.0/24     10.10.254.2     2                  32768        0 ? <-/1>
*> 10.10.2.0/24     10.10.254.2     2                  32768        0 ? <-/1>
*> 10.10.3.0/24     10.10.254.2     2                  32768        0 ? <-/1>
*> 10.10.4.0/24     10.10.254.2     2                  32768        0 ? <-/1>
*> 101.103.2.0/24   101.103.1.1     0                      0        0 65002 i <-/1>
*> 202.103.2.0      202.103.1.1     0                      0        0 65003 i <-/1>

Total number of prefixes 7

  6. 查看指定的某个 BGP 路由详细信息可以在该命令后加相应网段。

    FortiGate # get router info bgp network 0.0.0.0
VRF 0 BGP routing table entry for 0.0.0.0/0
Paths: (2 available, best #2, table Default-IP-Routing-Table)
  Not advertised to any peer
  Original VRF 0
  65003
    202.103.1.1 from 202.103.1.1 (202.103.1.1)
      Origin IGP metric 0, localpref 100, valid, external
      Last update: Wed Jan 17 11:32:12 2024

  Original VRF 0
  65002
    101.103.1.1 from 101.103.1.1 (101.103.1.1)
      Origin IGP metric 0, localpref 100, valid, external, best
      Last update: Wed Jan 17 11:32:12 2024

  7. 查看 FortiGate 的路由表中的 BGP 路由，由于开启了 ebgp-multipath，从 Router1 和 Router2 学习到的默认路由在路由表中负载。

    FortiGate # get router info routing-table bgp
Routing table for VRF=0
B*      0.0.0.0/0 [20/0] via 101.103.1.1 (recursive is directly connected, port2), 01:50:31, [1/0]
                  [20/0] via 202.103.1.1 (recursive is directly connected, port3), 01:50:31, [1/0]
B       101.103.2.0/24 [20/0] via 101.103.1.1 (recursive is directly connected, port2), 00:09:04, [1/0]
B       202.103.2.0/24 [20/0] via 202.103.1.1 (recursive is directly connected, port3), 00:09:08, [1/0]

Router1

  1. 在 Router1 上查看 BGP 邻居状态，可以看到和 FortiGate 建立了 BGP 邻居，并学习到路由。

    重要

    查看 BGP 邻居的详细信息，请使用get router info bgp neighbors。

    Router1 # get router info bgp summary

VRF 0 BGP router identifier 101.103.1.1, local AS number 65002
BGP table version is 3
3 BGP AS-PATH entries
0 BGP community entries

Neighbor    V         AS MsgRcvd MsgSent   TblVer  InQ OutQ Up/Down  State/PfxRcd
101.103.1.2 4      65001     126     112        2    0    0 01:34:48        5

Total number of neighbors 1

  2. 在 Router1 上查看从 BGP 邻居收到的路由条目，可以看到学习到了 FortiGate 重发布的 OSPF 路由，以及 FortiGate 从 Router2 学习到的 BGP 路由。

    Router1 # get router info bgp neighbors 101.103.1.2 received-routes
VRF 0 BGP table version is 3, local router ID is 101.103.1.1
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric     LocPrf Weight RouteTag Path
*> 10.10.1.0/24     101.103.1.2     2                      0        0 65001 ? <-/->
*> 10.10.2.0/24     101.103.1.2     2                      0        0 65001 ? <-/->
*> 10.10.3.0/24     101.103.1.2     2                      0        0 65001 ? <-/->
*> 10.10.4.0/24     101.103.1.2     2                      0        0 65001 ? <-/->
*> 202.103.2.0      101.103.1.2                            0        0 65001 65003 i <-/->

Total number of prefixes 5

  3. 在 Router1 上查看向邻居发布的路由条目，包含自身网段路由和默认路由。

    Router1 # get router info bgp neighbors 101.103.1.2 advertised-routes
VRF 0 BGP table version is 3, local router ID is 101.103.1.1
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric     LocPrf Weight RouteTag Path
*> 0.0.0.0/0        101.103.1.1                   100  32768        0 i <-/->
*> 101.103.2.0/24   101.103.1.1                   100  32768        0 i <-/->

Total number of prefixes 2

  4. 在 Router1 上查看 BGP 路由数据库，可以看到 eBGP 路由的路径（AS-Path）信息。

    Router1 # get router info bgp network
VRF 0 BGP table version is 3, local router ID is 101.103.1.1
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric     LocPrf Weight RouteTag Path
*> 10.10.1.0/24     101.103.1.2     2                      0        0 65001 ? <-/1>
*> 10.10.2.0/24     101.103.1.2     2                      0        0 65001 ? <-/1>
*> 10.10.3.0/24     101.103.1.2     2                      0        0 65001 ? <-/1>
*> 10.10.4.0/24     101.103.1.2     2                      0        0 65001 ? <-/1>
*> 101.103.2.0/24   0.0.0.0                       100  32768        0 i <-/1>
*> 202.103.2.0      101.103.1.2     0                      0        0 65001 65003 i <-/1>

Total number of prefixes 6

  5. 查看指定的某个 BGP 路由详细信息可以在该命令后加相应网段。

    Router1 # get router info bgp network 202.103.2.0
VRF 0 BGP routing table entry for 202.103.2.0/24
Paths: (1 available, best #1, table Default-IP-Routing-Table)
  Not advertised to any peer
  Original VRF 0
  65001 65003
    101.103.1.2 from 101.103.1.2 (101.103.1.2)
      Origin IGP metric 0, localpref 100, valid, external, best
      Last update: Wed Jan 17 11:32:27 2024

  6. 查看 Router1 的路由表中的 BGP 路由，可以看到 Router1 从 FortiGate 学习到的路由均已被放入路由表（包含 FortiGate 重发布的 OSPF 路由，以及 FortiGate 从 Router2 学习到的 BGP 路由），eBGP 路由的 distance 为 20。

    Router1 # get router info routing-table bgp
Routing table for VRF=0
B       10.10.1.0/24 [20/2] via 101.103.1.2 (recursive is directly connected, port2), 01:59:33, [1/0]
B       10.10.2.0/24 [20/2] via 101.103.1.2 (recursive is directly connected, port2), 01:59:33, [1/0]
B       10.10.3.0/24 [20/2] via 101.103.1.2 (recursive is directly connected, port2), 01:59:33, [1/0]
B       10.10.4.0/24 [20/2] via 101.103.1.2 (recursive is directly connected, port2), 01:59:33, [1/0]
B       202.103.2.0/24 [20/0] via 101.103.1.2 (recursive is directly connected, port2), 00:10:12, [1/0]

Router2

  1. 在 Router2 上查看 BGP 邻居状态，可以看到和 FortiGate 建立了 BGP 邻居，并学习到路由。

    重要

    查看 BGP 邻居的详细信息，请使用get router info bgp neighbors。

    Router2 # get router info bgp summary

VRF 0 BGP router identifier 202.103.1.1, local AS number 65003
BGP table version is 4
2 BGP AS-PATH entries
0 BGP community entries

Neighbor    V         AS MsgRcvd MsgSent   TblVer  InQ OutQ Up/Down  State/PfxRcd
202.103.1.2 4      65001     156     147        3    0    0 01:52:16        4

Total number of neighbors 1

  2. 在 Router2 上查看从 BGP 邻居收到的路由条目，可以看到学习到了 FortiGate 重发布的 OSPF 路由，没有 FortiGate 从 Router1 学习到的 BGP 路由。

    Router2 # get router info bgp neighbors 202.103.1.2 received-routes
VRF 0 BGP table version is 4, local router ID is 202.103.1.1
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric     LocPrf Weight RouteTag Path
*> 10.10.1.0/24     202.103.1.2     2                      0        0 65001 ? <-/->
*> 10.10.2.0/24     202.103.1.2     2                      0        0 65001 ? <-/->
*> 10.10.3.0/24     202.103.1.2     2                      0        0 65001 ? <-/->
*> 10.10.4.0/24     202.103.1.2     2                      0        0 65001 ? <-/->

Total number of prefixes 4

  3. 在 Router2 上查看向邻居发布的路由条目，包含自身网段路由和默认路由。

    Router2 # get router info bgp neighbors 202.103.1.2 advertised-routes
VRF 0 BGP table version is 4, local router ID is 202.103.1.1
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric     LocPrf Weight RouteTag Path
*> 0.0.0.0/0        202.103.1.1                   100  32768        0 i <-/->
*> 202.103.2.0      202.103.1.1                   100  32768        0 i <-/->

Total number of prefixes 2

  4. 在 Router2 上查看 BGP 路由数据库，可以看到 eBGP 路由的路径（AS-Path）信息。

    Router2 # get router info bgp network
VRF 0 BGP table version is 4, local router ID is 202.103.1.1
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
              S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric     LocPrf Weight RouteTag Path
*> 10.10.1.0/24     202.103.1.2     2                      0        0 65001 ? <-/1>
*> 10.10.2.0/24     202.103.1.2     2                      0        0 65001 ? <-/1>
*> 10.10.3.0/24     202.103.1.2     2                      0        0 65001 ? <-/1>
*> 10.10.4.0/24     202.103.1.2     2                      0        0 65001 ? <-/1>
*> 202.103.2.0      0.0.0.0                       100  32768        0 i <-/1>

Total number of prefixes 5

  5. 查看指定的某个 BGP 路由详细信息可以在该命令后加相应网段。

    Router2 # get router info bgp network 10.10.1.0
VRF 0 BGP routing table entry for 10.10.1.0/24
Paths: (1 available, best #1, table Default-IP-Routing-Table)
  Not advertised to any peer
  Original VRF 0
  65001
    202.103.1.2 from 202.103.1.2 (101.103.1.2)
      Origin incomplete metric 2, localpref 100, valid, external, best
      Last update: Wed Jan 17 11:32:27 2024

  6. 查看 Router2 的路由表中的 BGP 路由，包含 FortiGate 重发布的 OSPF 路由，没有 FortiGate 从 Router1 学习到的路由，distance 为 20（eBGP 路由）。

    Router2 # get router info routing-table bgp
Routing table for VRF=0
B       10.10.1.0/24 [20/2] via 202.103.1.2 (recursive is directly connected, port2), 01:43:33, [1/0]
B       10.10.2.0/24 [20/2] via 202.103.1.2 (recursive is directly connected, port2), 01:43:33, [1/0]
B       10.10.3.0/24 [20/2] via 202.103.1.2 (recursive is directly connected, port2), 01:43:33, [1/0]
B       10.10.4.0/24 [20/2] via 202.103.1.2 (recursive is directly connected, port2), 01:43:33, [1/0]

Switch

在 Switch 上查看路由表，可以看到 Switch 学习到了 FortiGate 在 OSPF 中重发布的 BGP 路由。

Switch # get router info routing-table ospf
Routing table for VRF=0
O E2    101.103.2.0/24 [110/10] via 10.10.254.1, port2, 00:11:32, [1/0]
O E2    202.103.2.0/24 [110/10] via 10.10.254.1, port2, 00:11:36, [1/0]
最近更新:
统计数据加载中…
Copyright © 2025 Fortinet Inc. All rights reserved. Powered by Fortinet TAC Team.
