BFD 与 BGP

2025/10/29大约 4 分钟

BFD 与 BGP

基本配置

重要

必须配置并建立 BGP 邻居后，BFD 才能从 BGP 获取 BFD 邻居信息，从而发送 BFD 报文。

在 BGP 中开启 BFD。

config router bgp
    config neighbor
        edit <neighbor-IP-address>
            set bfd {enable | disable}
        next
    end
end

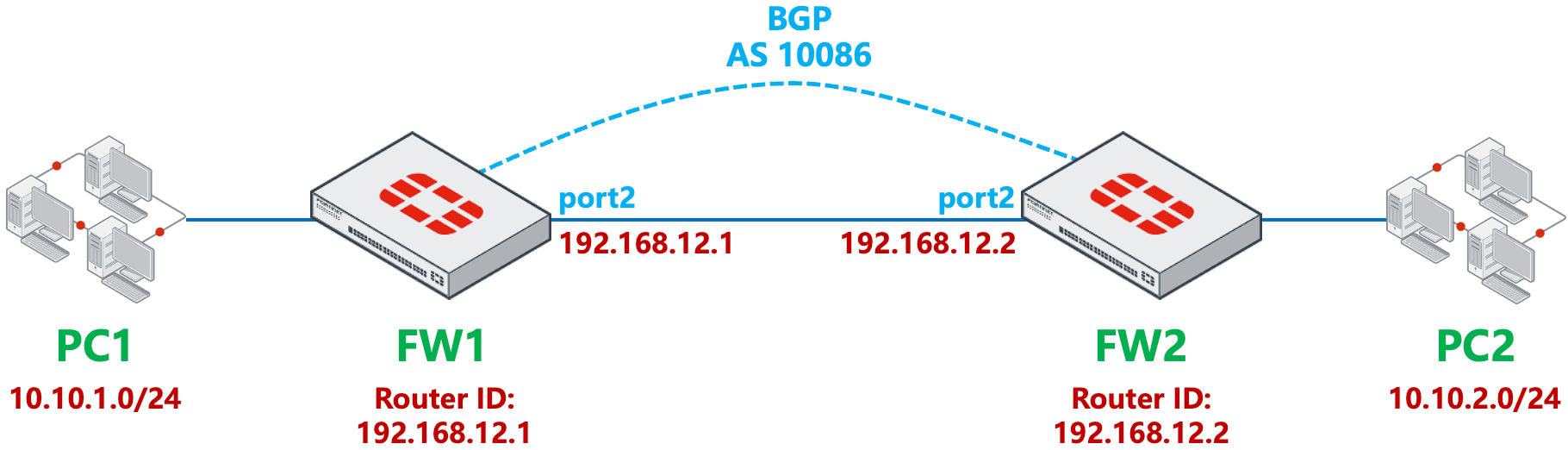

网络拓扑

FW1 与 FW2 建立 IPv4 的 IBGP 邻居。
BFD 检测失败时，重置 BGP 邻居。

配置步骤

基本网络配置（略）。

在 FW1 和 FW2 的 port2 上分别开启 BFD。

config system interface
    edit "port2"
        set bfd enable
    next
end

在 FW1 和 FW2 上分别配置 BGP，配置 BGP 邻居，宣告 IPv4 内网网段，在 BGP 邻居中开启 BFD。

FW1:
config router bgp
    set as 10086
    set router-id 192.168.12.1
    config neighbor
        edit "192.168.12.2"
            set bfd enable
            set remote-as 10086
        next
    end
    config network
        edit 1
            set prefix 10.10.1.0 255.255.255.0
        next
    end
end

FW2:
config router bgp
    set as 10086
    set router-id 192.168.12.2
    config neighbor
        edit "192.168.12.1"
            set bfd enable
            set remote-as 10086
        next
    end
    config network
        edit 1
            set prefix 10.10.2.0 255.255.255.0
        next
    end
end

结果验证

在 FW1 上查看 BFD 邻居状态均为 UP（FW2 略）。

FW1 # get router info bfd requests
BFD Peer Requests:
    client types(ct in 0x): 01=external 02=static
        04=ospf 08=bgp 10=pim-sm
src=192.168.12.1     dst=192.168.12.2     ct=08 ifi=4 type=SM

FW1 # get router info bfd neighbor

OurAddress      NeighAddress    State       Interface       LDesc/RDesc
192.168.12.1    192.168.12.2    UP          port2           8/12

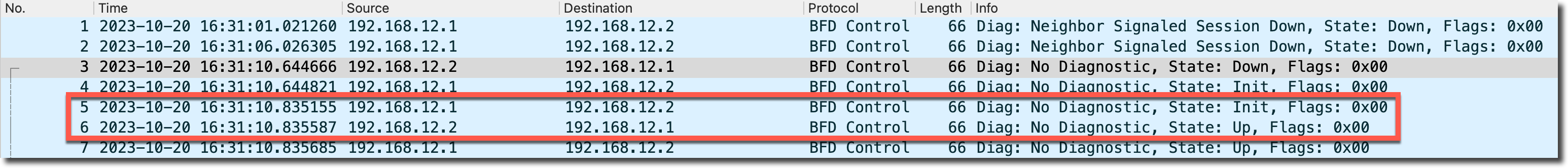

在 FW1 上查看 BFD 相关日志与抓包（FW2 略），BFD 状态由 INIT 变为 UP。

date=2023-10-20 time=16:31:11 eventtime=1697790670835673328 tz="+0800" logid="0103020304" type="event" subtype="router" level="warning" vd="root" logdesc="Routing log warning" msg="BFD: BFD session[192.168.12.1->192.168.12.2,49159,port2,8]: state INIT -> UP local_diag=0x00"

在 FW1 上查看 BGP 邻居与路由状态，邻居状态正常建立，BGP 路由学习正常。

FW1 # get router info bgp summary
VRF 0 BGP router identifier 192.168.12.1, local AS number 10086
BGP table version is 2
1 BGP AS-PATH entries
0 BGP community entries
Neighbor     V         AS MsgRcvd MsgSent   TblVer  InQ OutQ Up/Down  State/PfxRcd
192.168.12.2 4      10086      11      11        1    0    0 00:06:44        1
Total number of neighbors 1

FW1 # get router info routing-table bgp
Routing table for VRF=0
B       10.10.2.0/24 [200/0] via 192.168.12.2 (recursive is directly connected, port2), 00:06:27, [1/0]

模拟线路问题 10s（10s 后恢复）导致 BFD 中断，中断过程中查看 FW1 上 BFD 邻居消失（因为 BFD DOWN 后重置了 BGP 连接，BFD 邻居信息依赖于 BGP 已建立的邻居信息）。
```
FW1 # get router info bfd neighbor

OurAddress      NeighAddress    State       Interface       LDesc/RDesc
```

在 FW1 上查看 BFD 相关日志，BFD DOWN 后，对应的 BGP 邻居关系跟随 DOWN。local_diag = 0x01（表示 Control Detection Time Expired）。

date=2023-10-20 time=16:39:00 eventtime=1697791140142880643 tz="+0800" logid="0103020300" type="event" subtype="router" level="warning" vd="root" logdesc="BGP neighbor status changed" msg="BGP: %BGP-5-ADJCHANGE: VRF 0 neighbor 192.168.12.2 Down BFD Down; User reset added"
date=2023-10-20 time=16:39:00 eventtime=1697791140142553520 tz="+0800" logid="0103020304" type="event" subtype="router" level="warning" vd="root" logdesc="Routing log warning" msg="BFD: BFD session[192.168.12.1->192.168.12.2,49160,port2,9]: state UP -> DOWN local_diag=0x01"

在 FW1 上查看 BGP 邻居状态，邻居断开，并开始重建 BGP 邻居。

FW1 # get router info bgp summary
VRF 0 BGP router identifier 192.168.12.1, local AS number 10086
BGP table version is 3
1 BGP AS-PATH entries
0 BGP community entries
Neighbor     V         AS MsgRcvd MsgSent   TblVer  InQ OutQ Up/Down  State/PfxRcd
192.168.12.2 4      10086      18      19        0    0    0    never Connect
Total number of neighbors 1

FW1 # get router info bgp summary
VRF 0 BGP router identifier 192.168.12.1, local AS number 10086
BGP table version is 3
1 BGP AS-PATH entries
0 BGP community entries
Neighbor     V         AS MsgRcvd MsgSent   TblVer  InQ OutQ Up/Down  State/PfxRcd
192.168.12.2 4      10086      21      22        3    0    0 00:00:27        1
Total number of neighbors 1

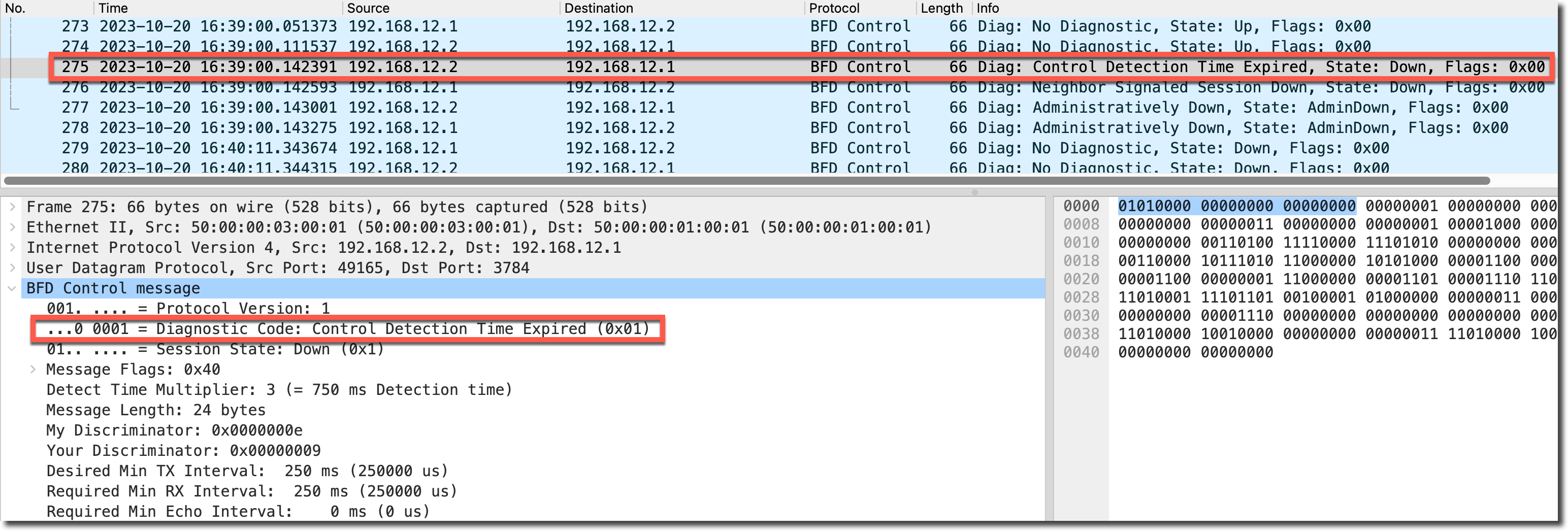

抓包查看 BFD DOWN 的报文，FW2 发现检测超时，向 FW1 发送 BFD Time Expired 报文，随后两端互相发送 Admin DOWN 的 BFD 控制报文，随后双向 BFD 字段中的 Diagnostic Code 为空，状态为 DOWN。

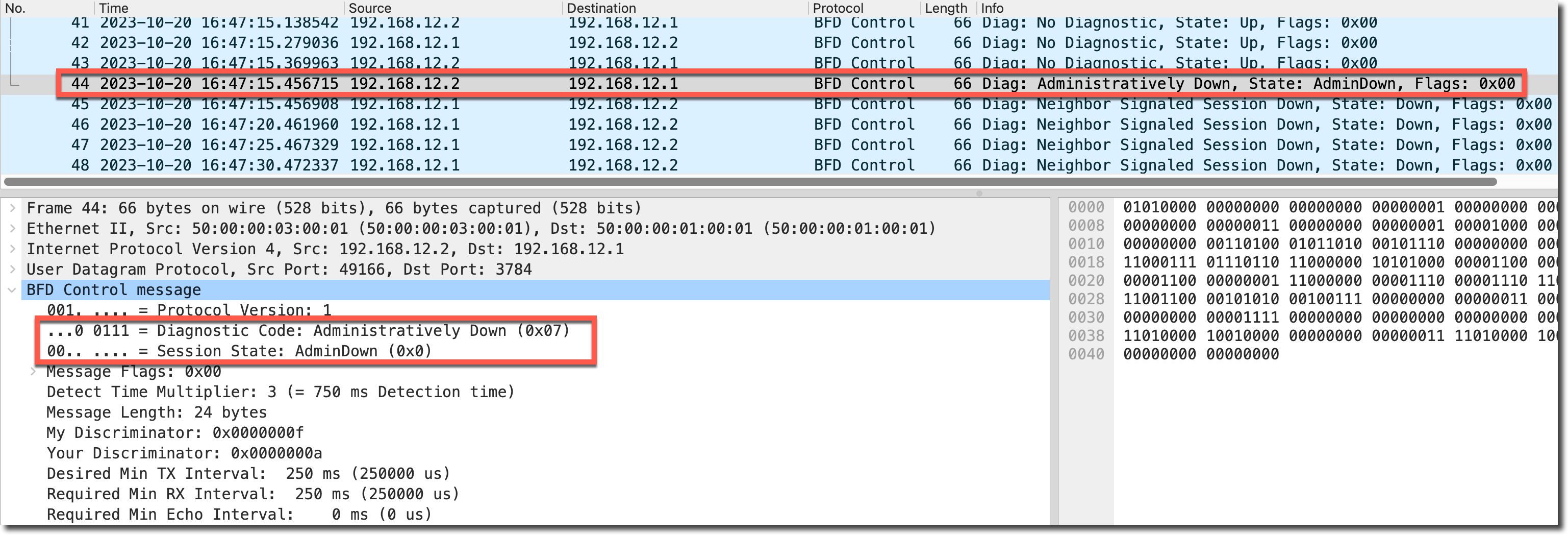

关闭 FW2（由 FortiGate 模拟）的 BFD 功能，FW2 会向 FW1 发送 Administratively Down 类型的 BFD 通知。

查看 FortiGate 的 BFD 邻居和 BGP 状态。BFD 邻居状态变为 DOWN，但开启 BFD 的 BGP 邻居没有重建。

FW1 # get router info bfd neighbor
OurAddress      NeighAddress    State       Interface       LDesc/RDesc
192.168.12.1    192.168.12.2    DOWN        port2           10/15

FW1 # get router info bgp summary
VRF 0 BGP router identifier 192.168.12.1, local AS number 10086
BGP table version is 3
1 BGP AS-PATH entries
0 BGP community entries
Neighbor     V         AS MsgRcvd MsgSent   TblVer  InQ OutQ Up/Down  State/PfxRcd
192.168.12.2 4      10086      30      31        3    0    0 00:08:37        1
Total number of neighbors 1

FW1 上的相关 BFD 日志如下所示，BFD 邻居状态由 UP 变为 DOWN，local_diag = 0x23（表示 Remote peer indicates restarting），路由事件日志中没有 BGP 邻居断开的日志。

date=2023-10-20 time=16:47:15 eventtime=1697791635456872179 tz="+0800" logid="0103020304" type="event" subtype="router" level="warning" vd="root" logdesc="Routing log warning" msg="BFD: BFD session[192.168.12.1->192.168.12.2,49161,port2,A]: state UP -> DOWN local_diag=0x23"

注意事项

Admin 类型的 Down 不会导致 BGP 邻居重建。
BFD Down 后触发了 BGP 邻居重建，如果 BFD 一直没有 UP，则重建后的 BGP 邻居不会受任何影响，除非再次发生了 BFD 从 UP 到 Down 的状态转换（静态路由不是这样）。
