静态地址线路上网配置

网络需求

外网接口使用专线，由运营商分配指定的静态地址，内网为 192.168.1.0/24 网段，实现基本上网功能。

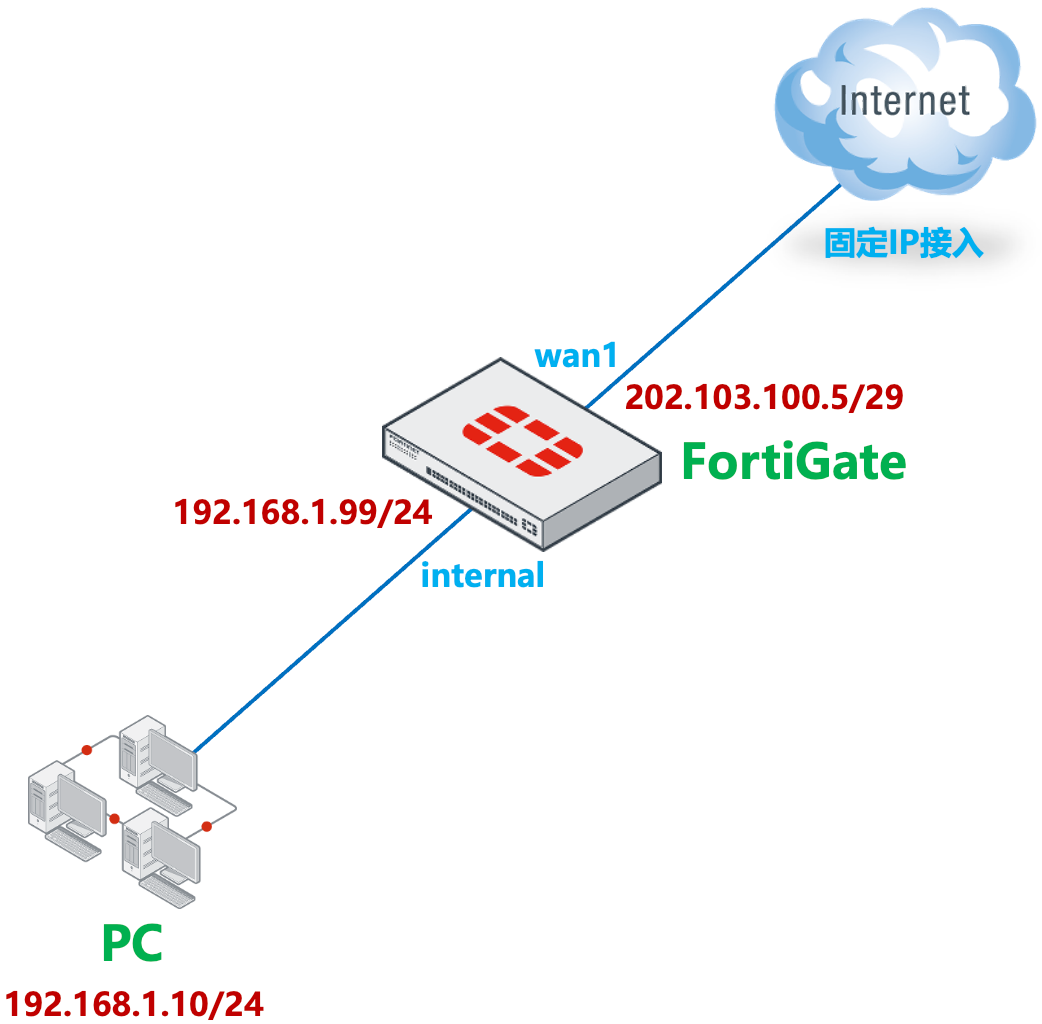

网络拓扑

假设运营商分配的地址如下：

网段	分配 IP	网关地址	DNS
202.103.100.0/29	202.103.100.5	202.103.100.1	202.106.196.115

配置要点

• wan1（port2）口：IP 地址配置为互联网运营商所提供的地址
• internal（port3）口：IP 地址设置格式为：192.168.1.99/24，可选择性地开启接口的管理功能
• 配置静态路由表
• 配置地址对象 lan，内容为 192.168.1.0/24
• 配置从 internal（port3）到 wan1（port2）口的策略，并开启 NAT

配置步骤

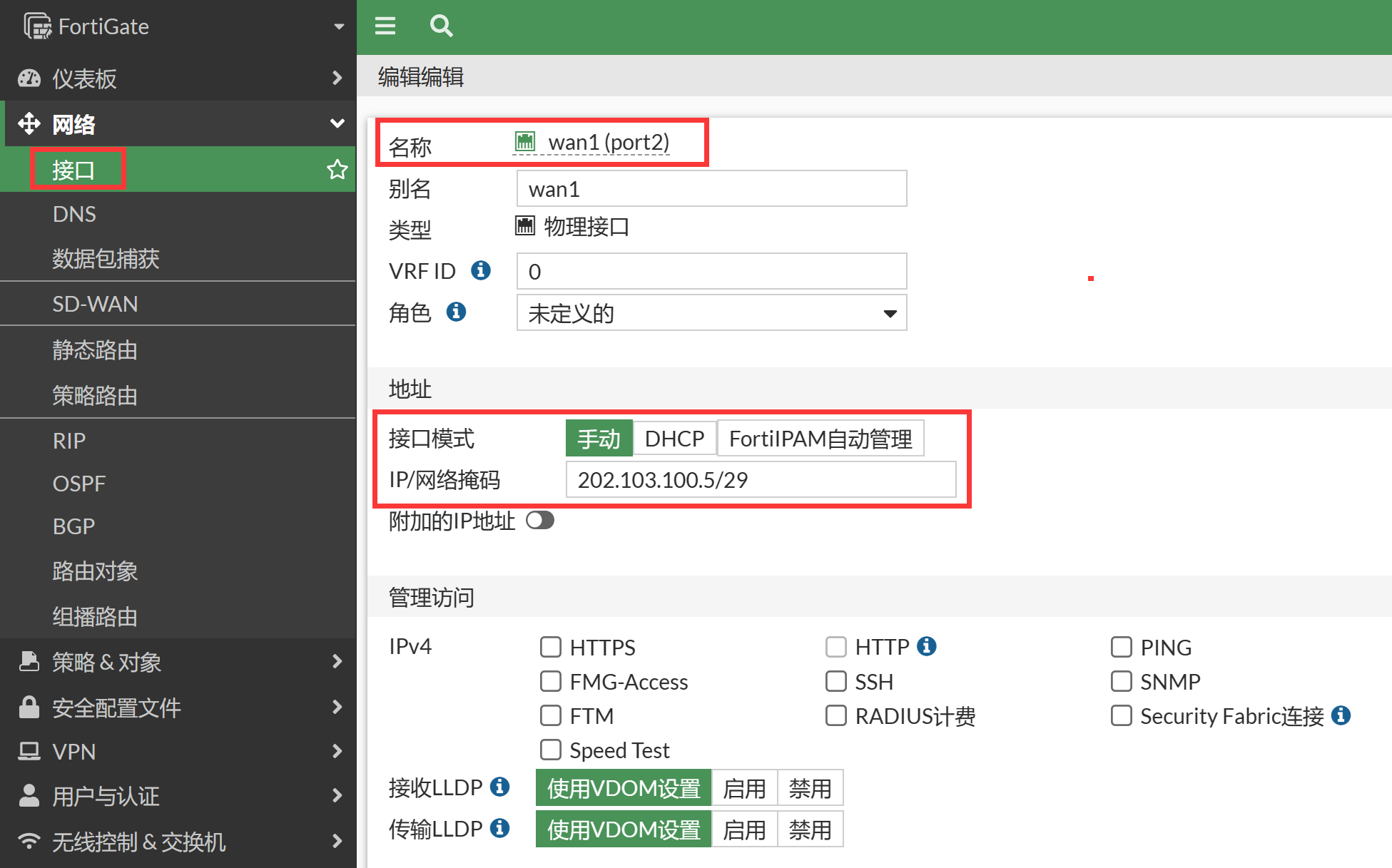

1. 进入网络 → 接口，配置 wan1 口的 IP 地址。对于 202.103.100.0/29 网段，202.103.100.0 网络地址和 202.103.100.7 广播地址均不可用，202.103.100.1 为运营商网关所用，202.103.100.2—202.103.100.6 为可用 IP 地址范围。所以配置给 wan 接口的地址我们选择为 202.103.100.5。

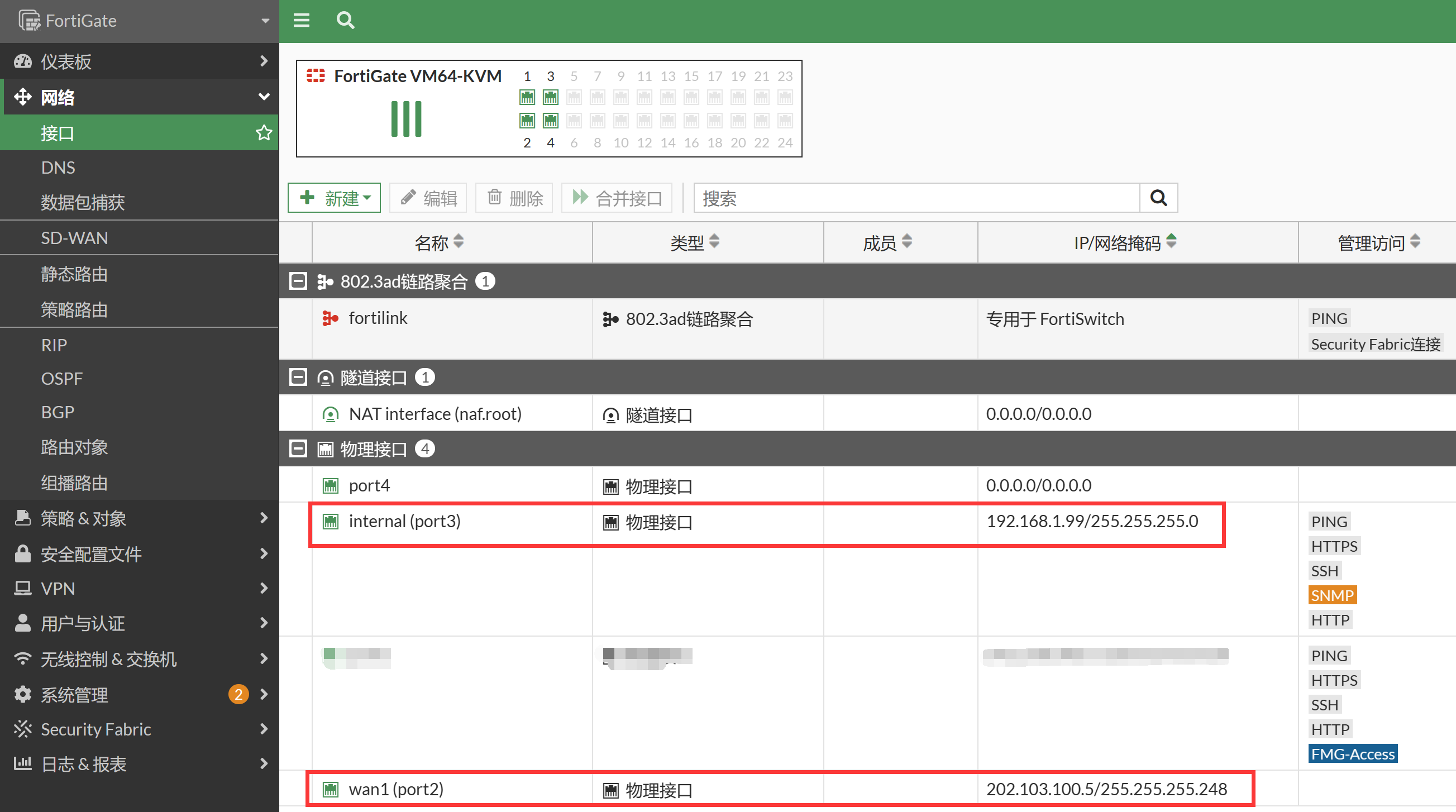

2. 配置 internal（port3）接口的 IP 为 192.168.1.99/24。选择性地开启接口的管理功能，建议内部开启 https ,ssh, ping 服务。

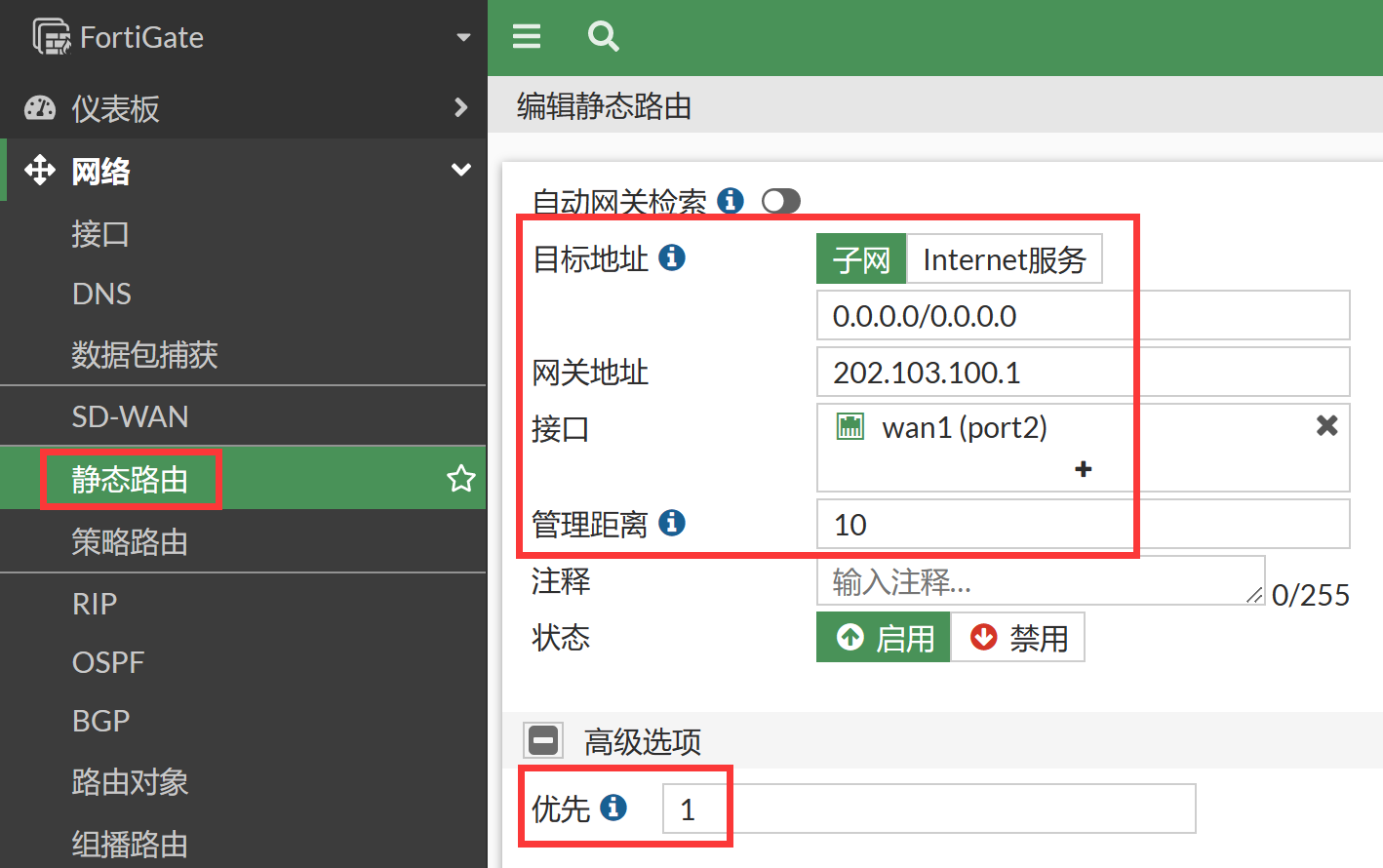

3. 配置静态路由，添加默认路由指向运营商网关。



   config router static
       edit 1
           set gateway 202.103.100.1
           set device "port2"
       next
   end

   • 目的的 IP/子网掩码：由于是默认网关，使用默认的 0.0.0.0/0.0.0.0 即可
   • 接口：该路由所关联的接口，wan1 口，必须正确填写，否则该路由无法工作
   • 网关：下一跳 IP 地址， 即 wan1 口对端运营商设备接口的 ip 地址
   • 管理距离：默认 10
   • 高级选项 - 优先级：默认 1

4. 配置地址资源，进入防火墙 & 对象 → 地址，点击新建地址按钮。



5. 名称配置为 lan，地址节点选择子网：192.168.1.0/24，点击确认。



   config firewall address
       edit "lan"
           set subnet 192.168.1.0 255.255.255.0
       next
   end

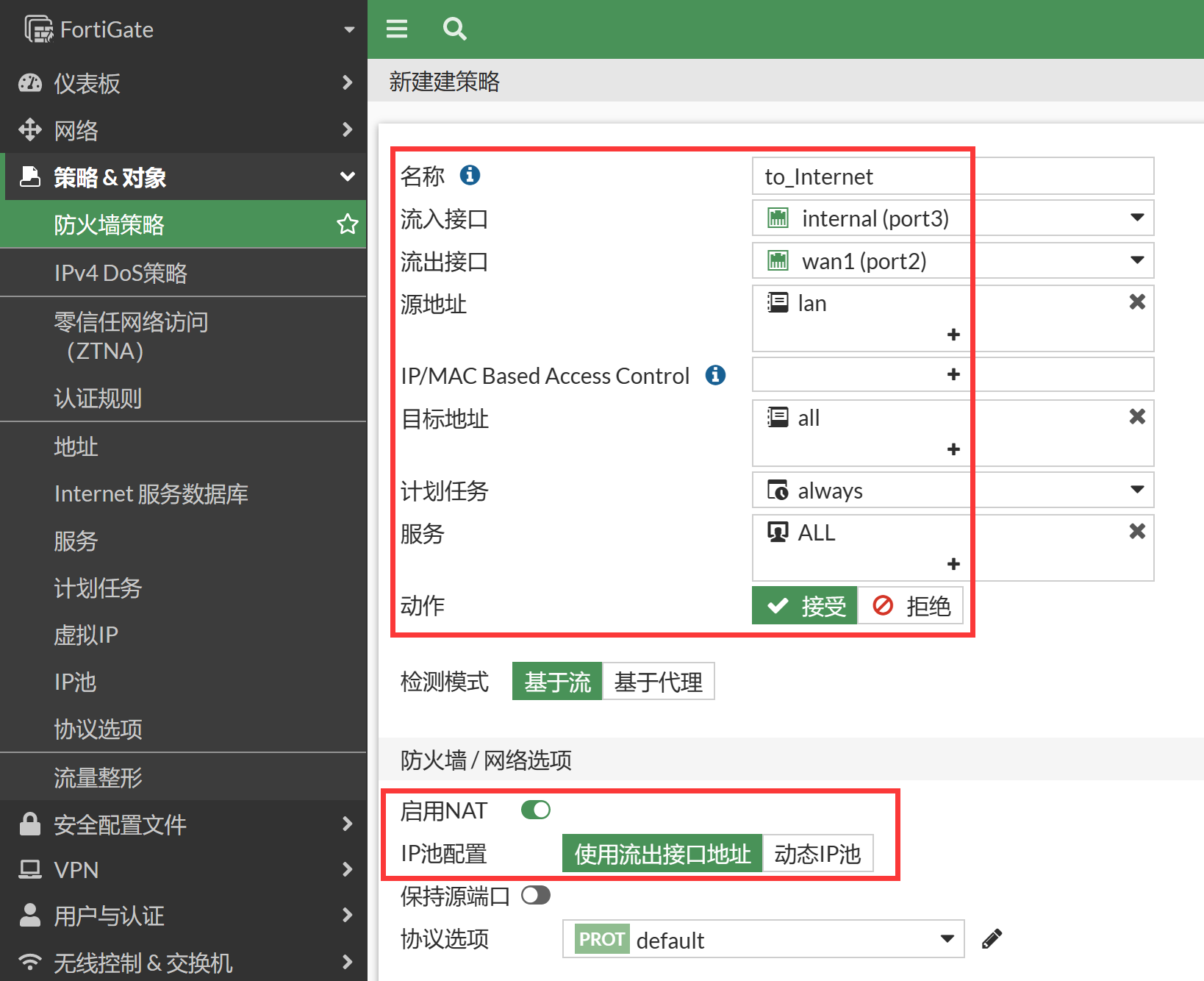

6. 配置防火墙策略，放通内网到 Internet 的流量，并开启 NAT，点击确定按钮后，系统自动保存配置，策略生效。

   重要

   如果选择“动态 IP 池”作为“IP 池配置”，所引用 IPPool 配置中的外部 IP 范围不能配置为现有网络中其他设备的 IP、FortiGate 的网关 IP，也不能配置为内网客户端正常上网可能访问的 IP 地址。这是由于 FortiGate 配置 IPPool 后，IPPool 中的地址属于 FortiGate 自身的 IP 地址，所有访问该 IP 的流量经过 FortiGate 时都会被 FortiGate 引流到自身，影响正常的业务。



   config firewall policy
       edit 1
           set name "to_Internet"
           set srcintf "port3"
           set dstintf "port2"
           set action accept
           set srcaddr "lan"
           set dstaddr "all"
           set schedule "always"
           set service "ALL"
           set nat enable
       next
   end

   • 流入接口：internal（port3）
   • 源地址：选择刚才定义的地址资源 lan 上网网段
   • 流出接口：wan1（port2）
   • 目的地址选择: all，代表所有的地址
   • 时间表：always
   • 服务: ALL
   • 动作：ACCEPT
   • NAT：选择 "启用 NAT"， 系统会自动将内网的 lan 地址段 ip，转换为 wan1 接口地址，进行互联网访问
   • 注意：启用 "记录允许流量（记录流日志）" 将会给系统带来额外的资源消耗，所以非必要情况下请不要启用记录日志

结果验证

将电脑 IP 地址设置为 192.168.1.10/24，网关设置地为 192.168.1.99，DNS 一般设置为当地的 DNS 即可，电脑可正常上网。
