地址池 ARP 刷新

背景

在网络设备替换场景中（例如原厂商设备被 FortiGate 替换），如果设备的 SNAT 使用了 IP Pool（地址池），可能会出现如下问题：

新防火墙上线后，IP Pool 不会主动发送 Gratuitous ARP（免费 ARP）。
上游路由器或交换机的 ARP 缓存仍保留旧防火墙的 MAC。
因此下行流量仍发往旧 MAC，新防火墙收到后直接丢弃。表现为：上行能通，下行不通。
割接时无法联系运营商关闭路由器接口，导致无法更新运营商路由器的 ARP 表。

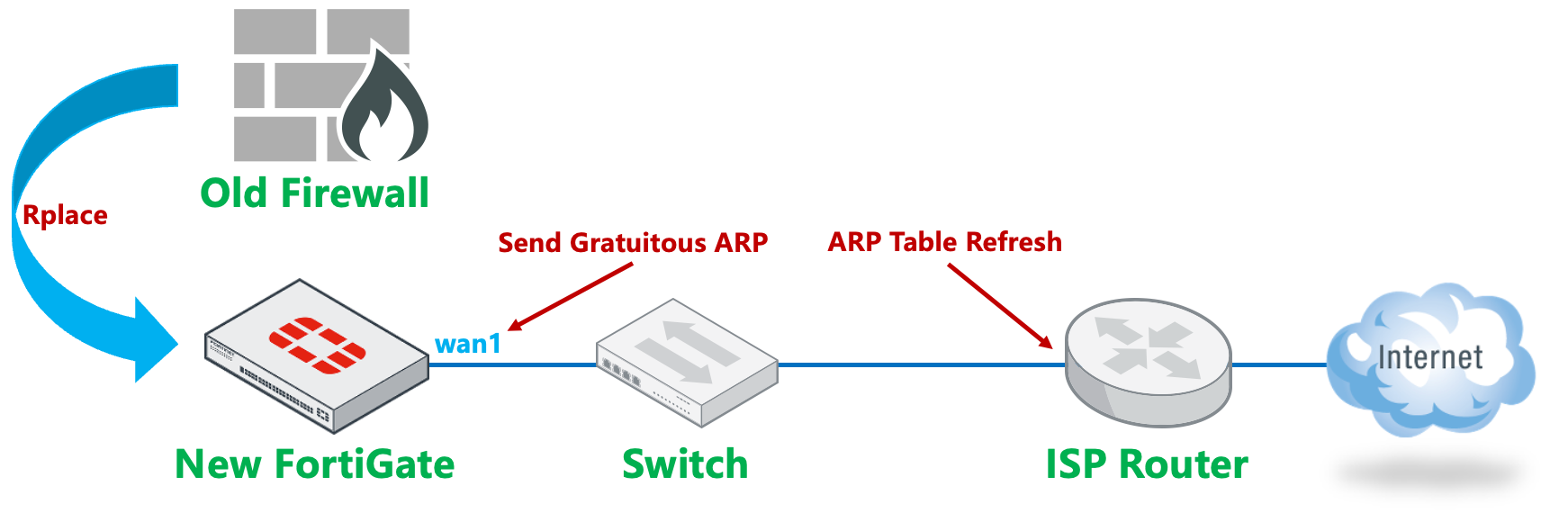

网络环境

使用 FortiGate 替换原有旧防火墙。
FortiGate 上线后，上游 ISP 路由器的 ARP 缓存仍保留旧防火墙的 MAC。

新 FortiGate 通过 IP Pool 配置 SNAT，使内网客户端访问 Internet。

config system interface
    edit wan1
        set ip 192.168.1.2/24
        set allowaccess ping
    next
end

config firewall ippool
    edit "pool1"
        set startip 192.168.1.11
        set endip   192.168.1.20
        set associated-interface wan1
    next
end

config firewall policy
    edit 1
        set name "to_Internet"
        set srcintf "lan"
        set dstintf "wan1"
        set action accept
        set srcaddr "LAN"
        set dstaddr "all"
        set schedule "always"
        set service "ALL"
        set ssl-ssh-profile "certificate-inspection"
        set nat enable
        set ippool enable
        set poolname "pool1"
    next
end

方法 1 - HA 切换

如果设备为 HA 组网，HA 主备切换会触发 ARP 更新，FortiGate 会对所有 VIP、接口 IP、IP Pool 地址广播 Gratuitous ARP。

确认 HA 已启用 Gratuitous ARP（默认即启用）。

config system ha
    set gratuitous-arps enable
    set arps 5
    set arps-interval 8
end

在当前 HA 主设备上手动触发一次 HA 切换。
```
diagnose sys ha reset-uptime
```

切换完成后，在新的 HA 主设备上抓包验证，可以看到设备根据 IP Pool 中的地址发送了对应的 Gratuitous ARP。

FortiGate # diagnose sniffer packet port3 "arp" 4 0 l

2025-10-13 20:57:17.298321 port3 -- arp who-has 192.168.1.11 tell 192.168.1.11
2025-10-13 20:57:17.298331 port3 -- arp who-has 192.168.1.12 tell 192.168.1.12
2025-10-13 20:57:17.298340 port3 -- arp who-has 192.168.1.13 tell 192.168.1.13
...
2025-10-13 20:57:49.206136 port3 -- arp who-has 192.168.1.18 tell 192.168.1.18
2025-10-13 20:57:49.206143 port3 -- arp who-has 192.168.1.19 tell 192.168.1.19
2025-10-13 20:57:49.206149 port3 -- arp who-has 192.168.1.20 tell 192.168.1.20

方法 2 - 临时创建 VIP

FortiGate 的 VIP 支持参数gratuitous-arp-interval，可主动周期性广播 Gratuitous ARP。可临时将 IP Pool 地址段配置为 VIP 对象，以此强制发送 Gratuitous ARP 来刷新上游路由器 ARP 表项。

创建 VIP 对象，地址范围包含 IP Pool 中的地址（可根据 IP Pool 数量配置多个 VIP）。
重要
- extip：填写 IP Pool 中的地址。
- mappedip：可随意填写。
- extintf：填写连接运营商侧的接口。
- gratuitous-arp-interval：Gratuitous ARP 的更新间隔，范围 5~86400s，设置为 0 表示不发送 Gratuitous ARP。注意间隔设置过小可能触发上游安全告警。
```
config firewall vip
    edit arp-refresh
        set extip 192.168.1.11-192.168.1.20
        set mappedip 192.168.3.11-192.168.3.20
        set extintf wan1
        set portforward enable
        set gratuitous-arp-interval 5
        set extport 12345
        set mappedport 12345
    next
end
```

配置完成后抓包验证，设备根据 VIP 中的地址发送了对应的 Gratuitous ARP。

FortiGate # diagnose sniffer packet wan1 'arp' 4 0 l
interfaces=[port3]
filters=[arp]
2025-10-13 21:50:46.230249 port3 -- arp who-has 192.168.1.11 tell 192.168.1.11
2025-10-13 21:50:46.230257 port3 -- arp who-has 192.168.1.12 tell 192.168.1.12
2025-10-13 21:50:46.230262 port3 -- arp who-has 192.168.1.13 tell 192.168.1.13
...

确认上游路由器 ARP 更新完成后，删除该 VIP。
```
config firewall vip
    delete arp-refresh
end
```

Gratuitous ARP 原理

报文示例

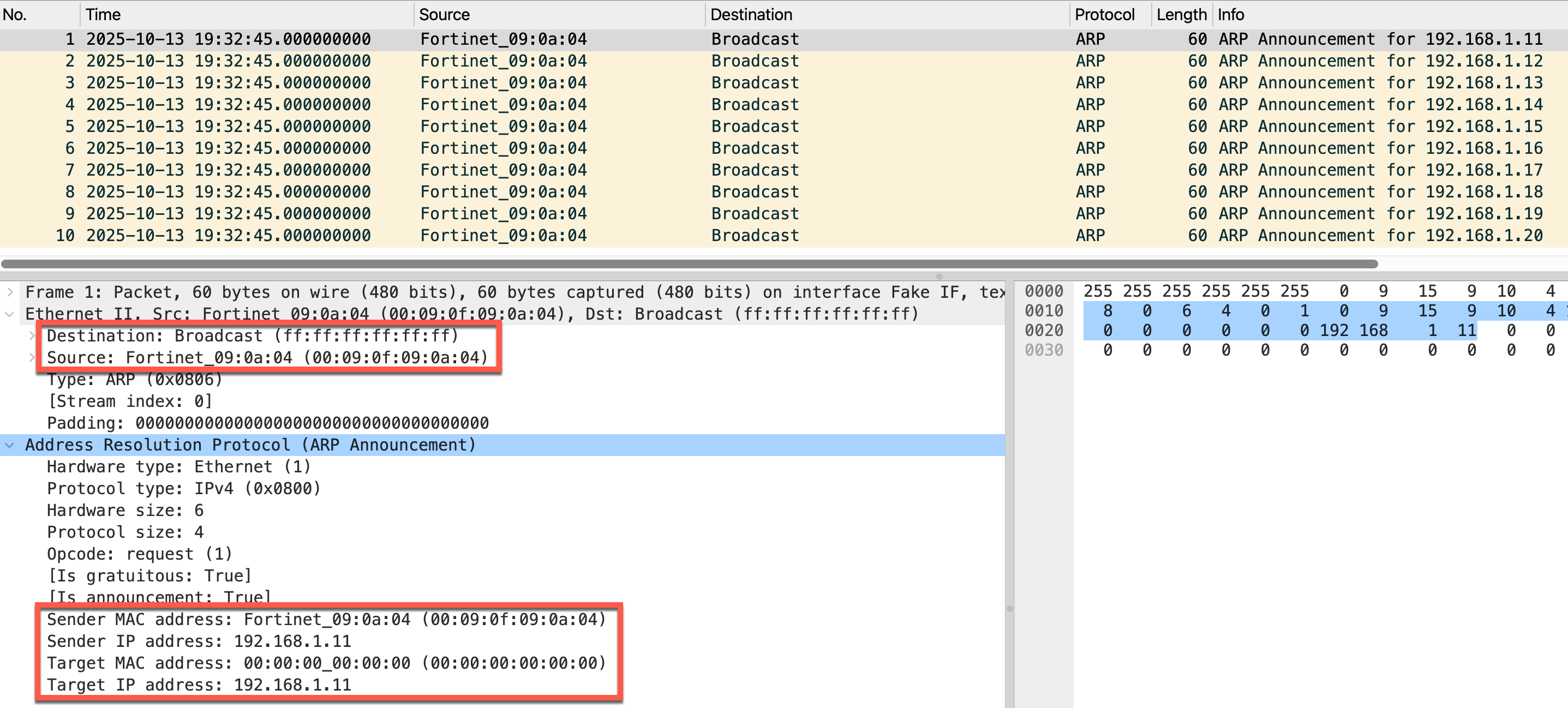

Gratuitous ARP 的报文示例（gratuitous_arp.pcap）。

报文特征：Gratuitous ARP = Sender IP == Target IP 且 Destination MAC == FF:FF:FF:FF:FF:FF。

主要作用

刷新上游交换机或路由器的 ARP 表。
通知邻居设备该 IP 地址的 MAC 已变更。
检测 IP 冲突（同网段若有重复地址，会收到响应）。

字段	特征	说明
操作码（Opcode）	1 (request) 或 2 (reply)	GratuitousARP 可为 Request 或 Reply 形式
Sender IP (SPA)	本机 IP	表示自己拥有的 IP 地址
Target IP (TPA)	与 Sender IP 相同	这是 Gratuitous ARP 的关键特征之一
目标 MAC (THA)	全 0 (00:00:00:00:00:00)	因为不是响应任何主机，所以目标 MAC 为空
源 MAC (SHA)	本机 MAC 地址	通常是接口的真实 MAC
以太网目标地址	FF:FF:FF:FF:FF:FF（广播）	告知整个二层网段的所有设备
以太网类型 (Ethertype)	0x0806	表示这是一个 ARP 报文

Gratuitous ARP 的两种类型

类型	Opcode	特点	主要用途
ARP Request 型	1	“谁有我的地址？”	通知邻居更新 ARP 表
ARP Reply 型	2	“我就是这个地址”	某些厂商采用这种形式广播自己的存在
