双线路同运营商上网配置

2025/10/29大约 4 分钟

双线路同运营商上网配置

网络需求

现设备上申请了两条电信线路，带宽大小相同，通过配置实现负载均衡、冗余备份。

电信 1：wan1（port2）口：202.1.1.2/30，网关为 202.1.1.1
电信 2：wan2（port3）口：202.1.1.6/30，网关为 202.1.1.5

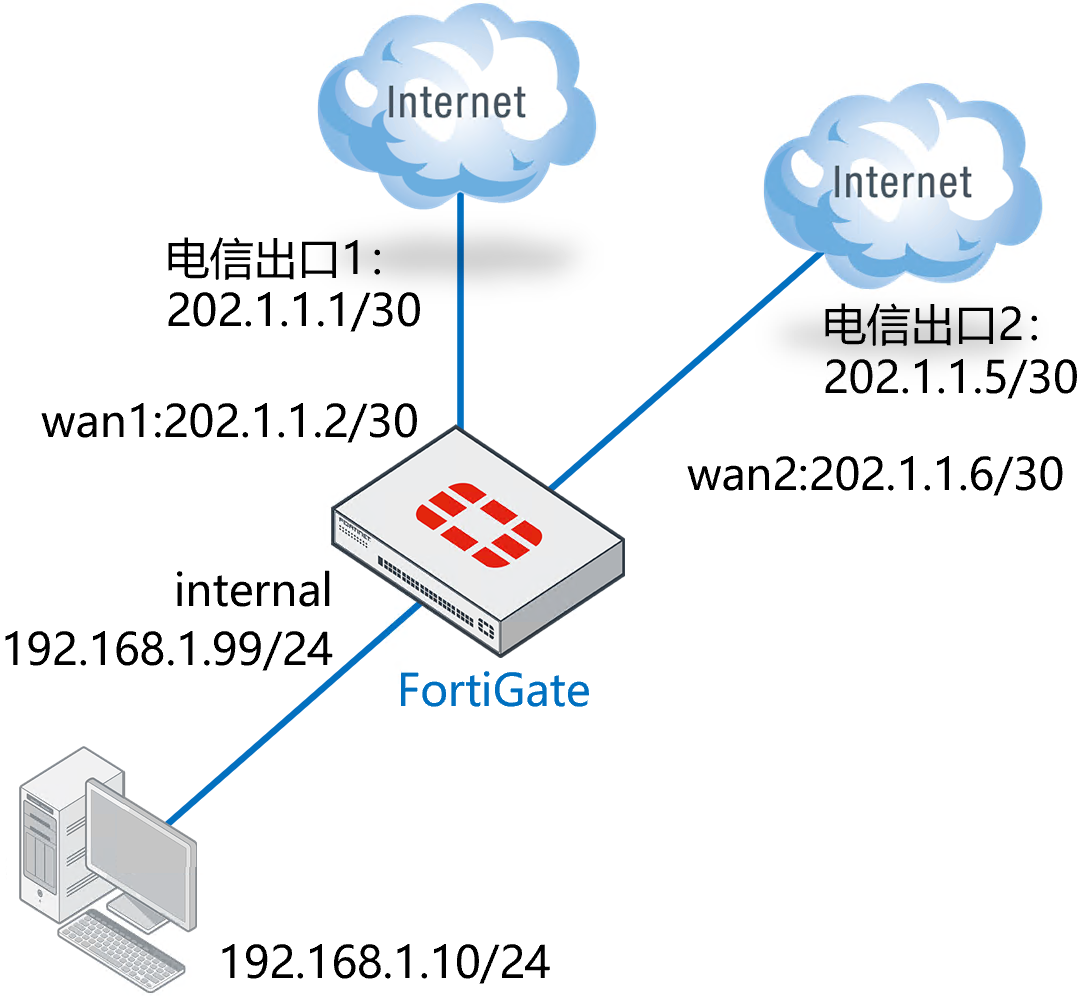

网络拓扑

配置要点

配置接口 IP
配置路由
配置 zone（untrust 和 trust）
配置策略
配置 ECMP 负载均衡方式

配置步骤

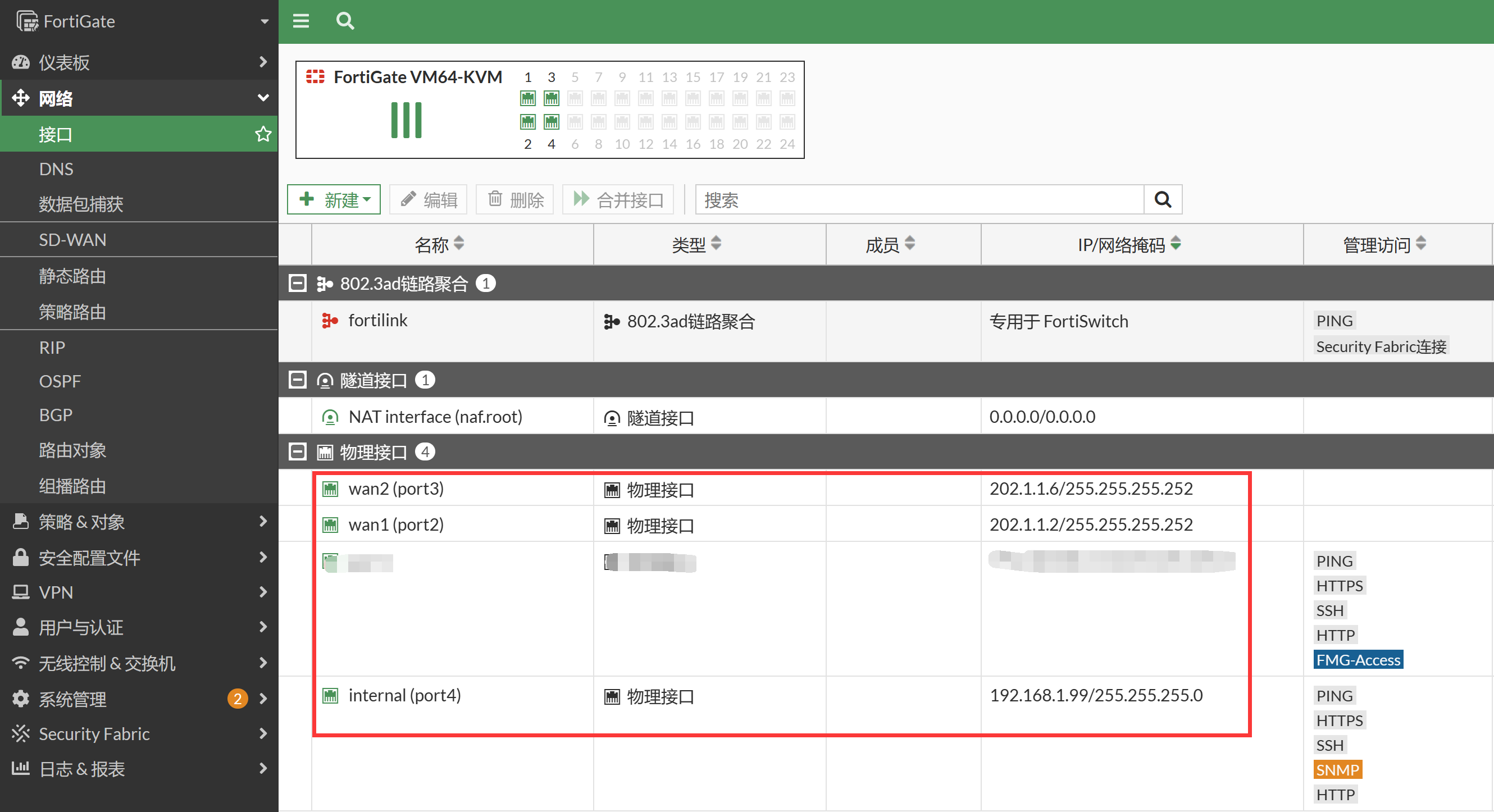

配置接口 IP，进入网络 → 接口页面，编辑 wan1（port2）、wan2（port3）internal（port4），分别配置为 202.1.1.2/30、202.1.1.6/30、192.168.1.99/24。

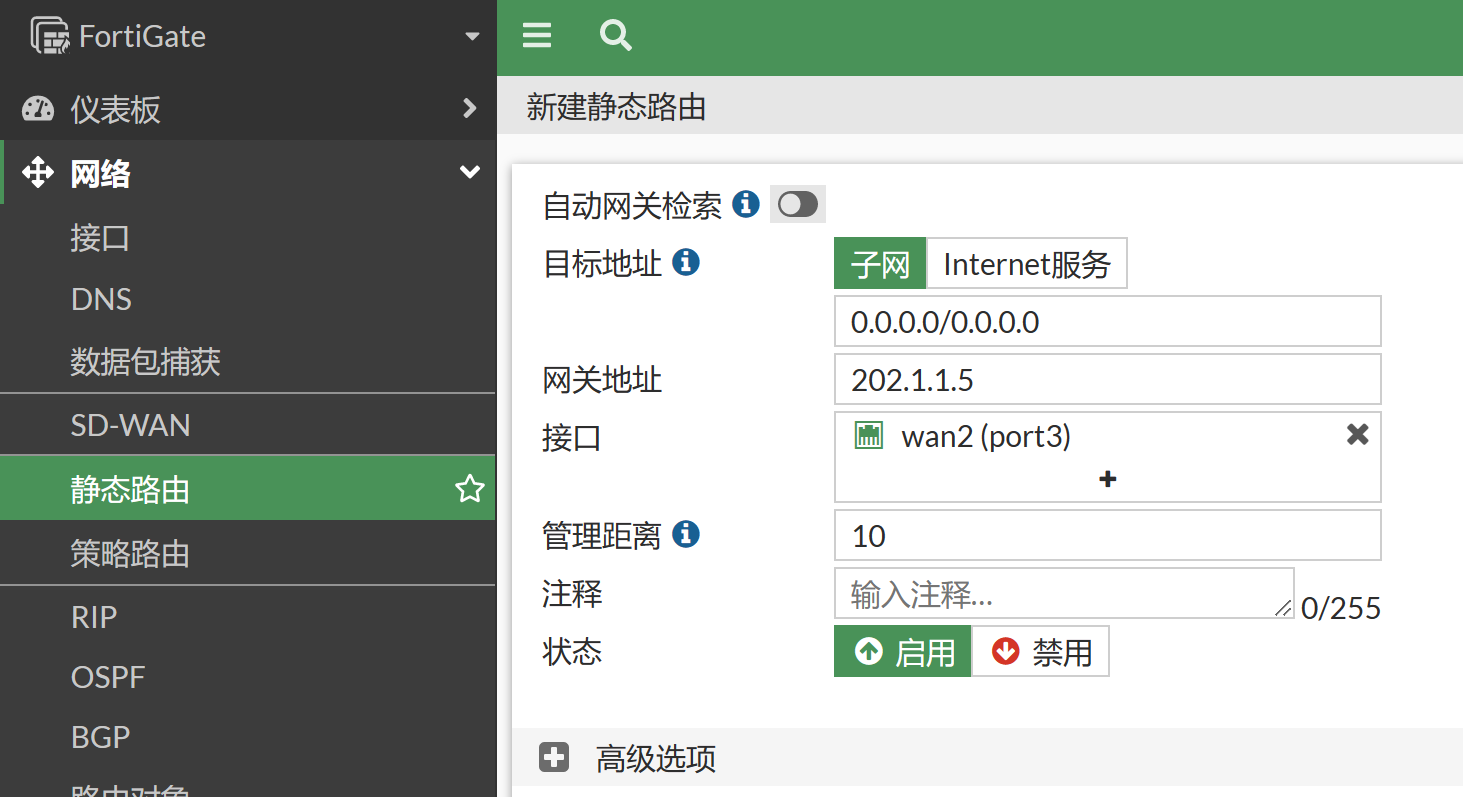

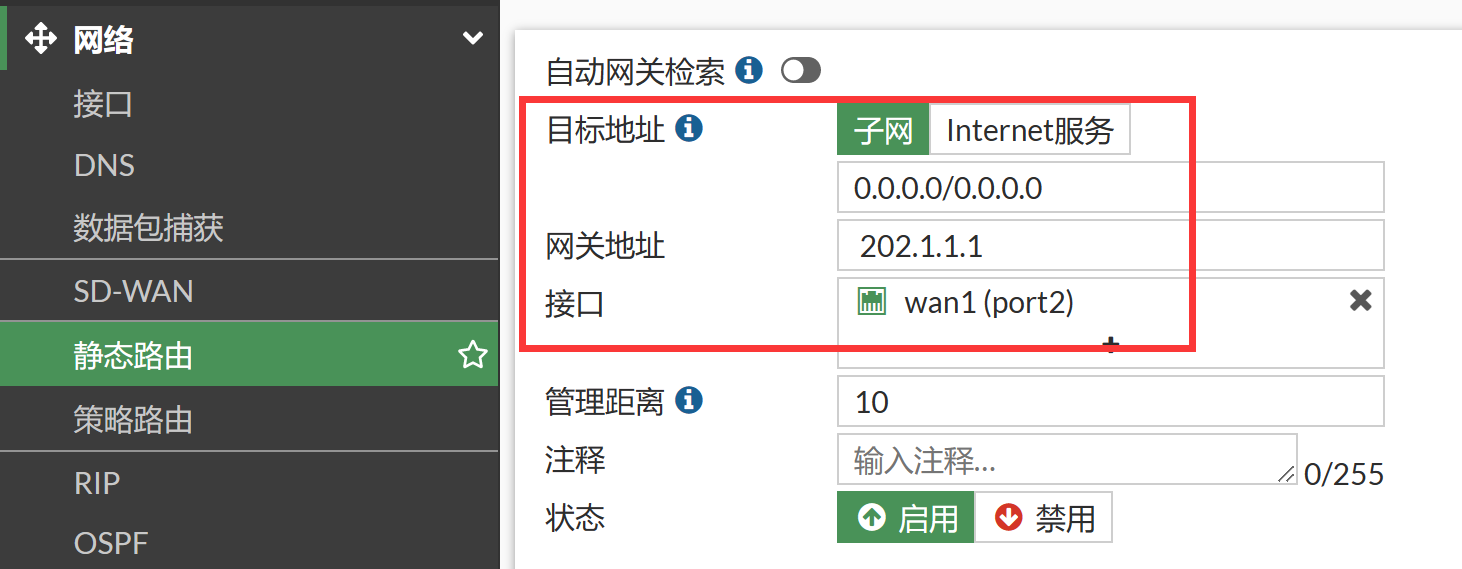

配置静态路由，创建两条链路的默认路由。
```
config router static
    edit 1
        set gateway 202.1.1.1
        set device "port2"
    next
    edit 2
        set gateway 202.1.1.5
        set device "port3"
    next
end
```
- 目的的 IP/子网掩码：由于是默认网关，使用默认的 0.0.0.0/0.0.0.0 即可
- 接口：该路由所关联的接口，wan1 口，必须正确填写，否则该路由无法工作
- 网关：下一跳 IP 地址，即 wan1 口对端运营商设备接口的 ip 地址
- 管理距离：默认 10
- 高级选项 - 优先级：默认 1，优先级小的优先使用
- 注意：
  - 要想实现两个出口线路同时工作，两条路由表的管理距离必须相同。否则路径长度长的路由条目，不会装入路由表
  - 管理距离相等的同时，优先级必须相同。如果路径相等优先级不同，则虽然两条路由都会被装入路由表，防火墙会优先采用优先级数值较小的路由工作，无法实现两条链路的流量均担

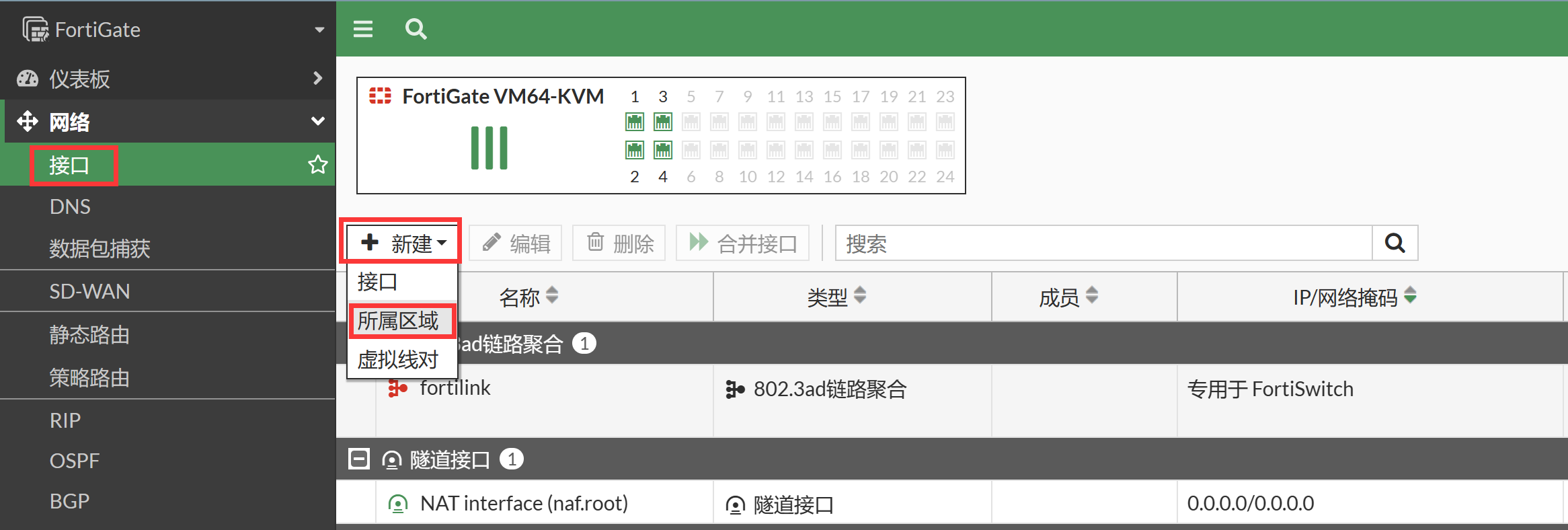

配置区域，采用区域的方式，为了配置更加快捷、精简。如果采用基于物理接口的方式，则可能需要配置多条防火墙策略。进入网络 → 接口，点击新建 → 所属区域按钮。

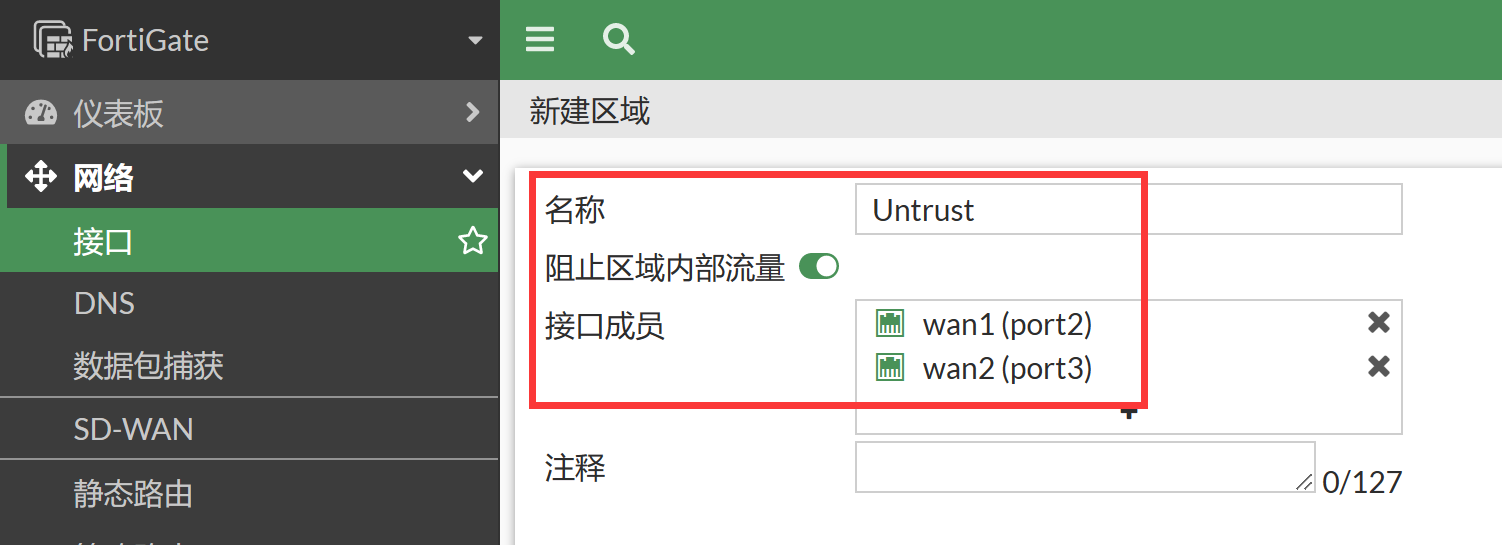

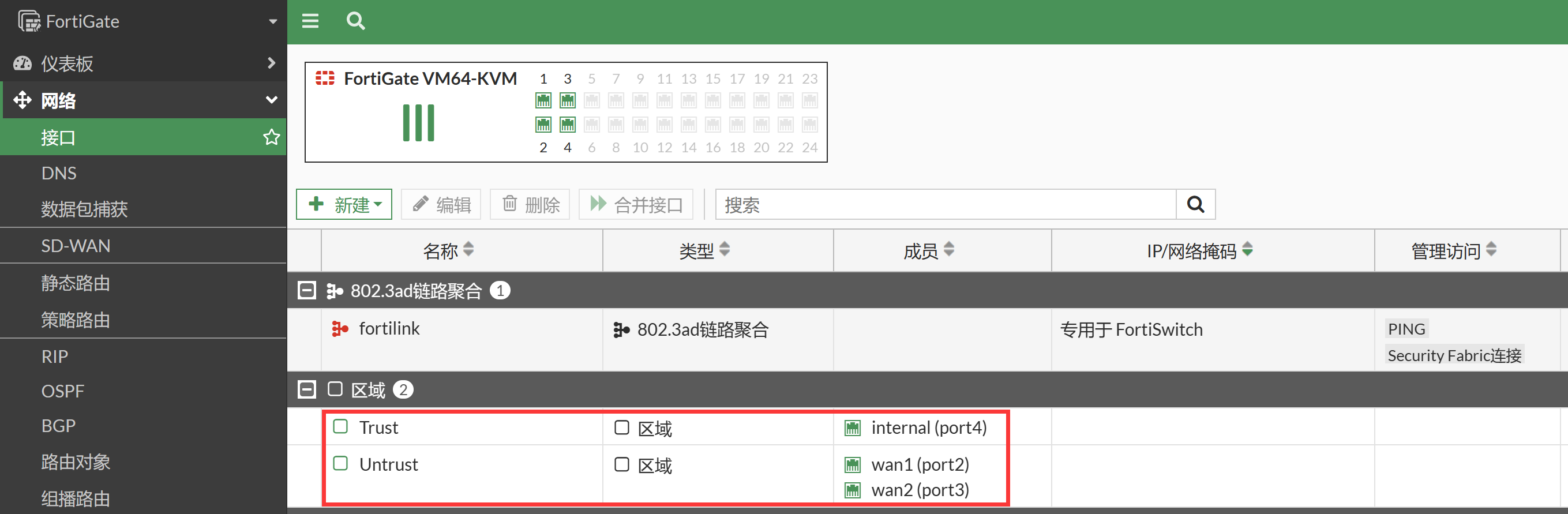

分别创建 Untrust 和 Trust 区域，

config system zone
    edit "Untrust"
        set interface "port2" "port3"
    next
    edit "Trust"
        set interface "port4"
    next
end

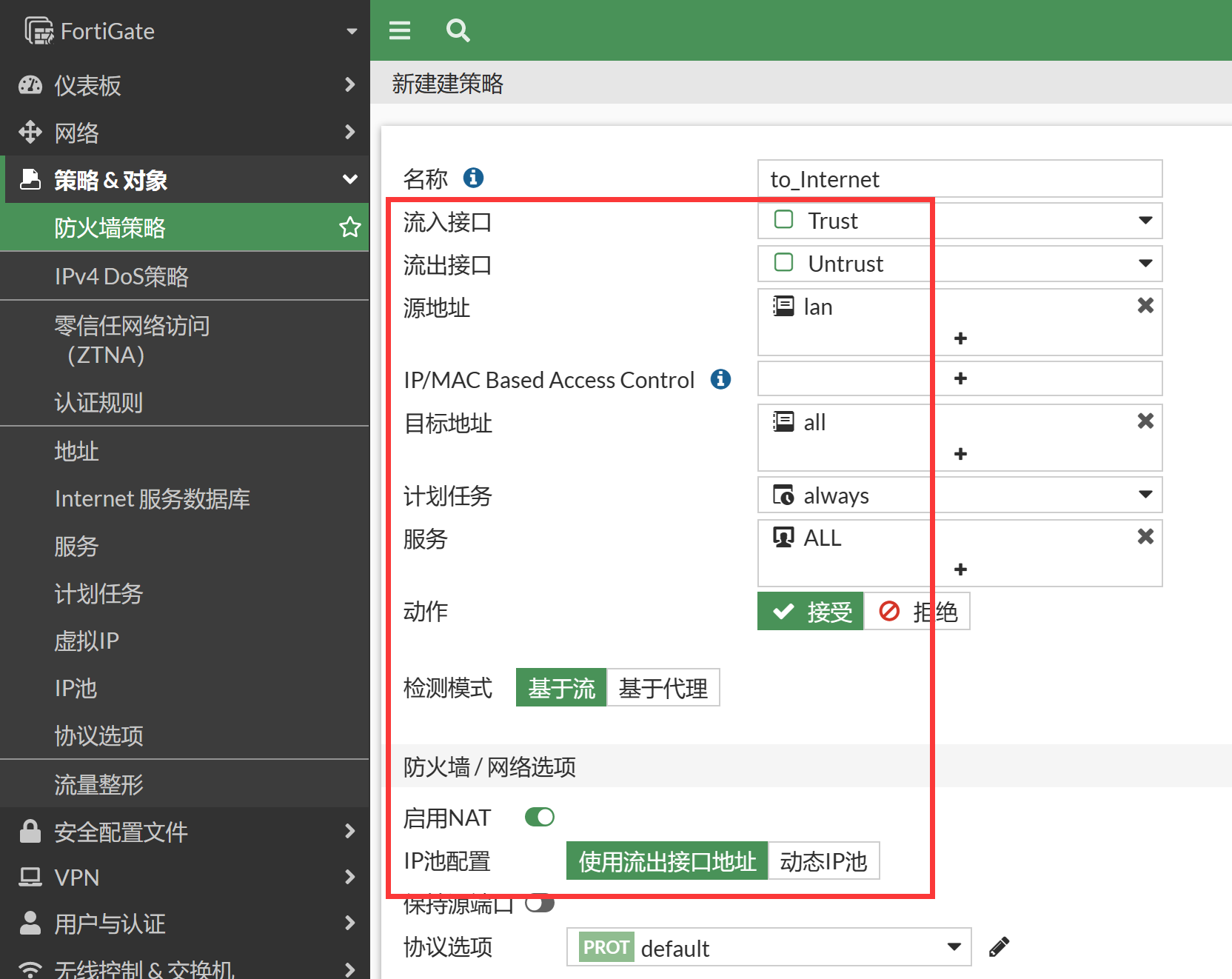

配置上网放通策略，进入策略 & 对象 → 防火墙策略，新建安全策略。
重要
如果选择“动态 IP 池”作为“IP 池配置”，所引用 IPPool 配置中的外部 IP 范围不能配置为现有网络中其他设备的 IP、FortiGate 的网关 IP，也不能配置为内网客户端正常上网可能访问的 IP 地址。这是由于 FortiGate 配置 IPPool 后，IPPool 中的地址属于 FortiGate 自身的 IP 地址，所有访问该 IP 的流量经过 FortiGate 时都会被 FortiGate 引流到自身，影响正常的业务。
```
config firewall policy
    edit 1
        set name "to_Internet"
        set srcintf "Trust"
        set dstintf "Untrust"
        set action accept
        set srcaddr "lan"
        set dstaddr "all"
        set schedule "always"
        set service "ALL"
        set nat enable
    next
end
```
- 流入接口：trust
- 源地址：选择刚才定义的地址资源 lan 上网网段
- 流出接口：untrust
- 目的地址选择: all，代表所有的地址
- 时间表：always
- 服务: ALL
- 动作：ACCEPT
- NAT：选择 "启用 NAT"，系统会自动将内网的 lan 地址段 ip，转换为 untrust 的接口组里的 wan1/wan2 接口地址，进行互联网访问
- 点击 "确定" 按钮后，系统自动保存配置，策略生效
- 注意：启用 "记录允许流量（记录流日志）" 将会给系统带来额外的资源消耗，所以非必要情况下请不要启用记录日志
配置 ECMP 负载均衡方式（具体可参考 https://community.fortinet.com/t5/FortiGate/Technical-Tip-ECMP-Load-balancing-algorithms-for-IPv4-and-IPv6/ta-p/191149 ）。
```
FortiGate # config system settings
FortiGate (settings) # set v4-ecmp-mode ?
source-ip-based         Select next hop based on source IP.
weight-based            Select next hop based on weight.
usage-based             Select next hop based on usage.
source-dest-ip-based    Select next hop based on both source and destination IPs.
```
- 基于源 IP：默认配置，根据源地址的不同选择不同的下一跳
- 权重负载均衡：根据权重值来选择路由（在默认路由的 CLI 下配置）
  - 比如 wan1 50， wan2 50，其他为 0 则 2 条链路会 1:1 的比例分配流量
  - 比如 wan1 50， wan2 100，则流量会按照 1:2 的比例分配
- 用量：根据线路带宽用量，选择用量较少的线路
- 源目 IP：根据源地址 - 目的地址对的不同选择不同的下一跳
- 推荐采用“基于源 IP”的负载均衡方式（默认）。因为例如网银、网游会进行源 IP 的验证，如果存在不同 IP 的多条流的交互（同时通过 wan1/wan2 做不同的 NAT 转换成不同的公网 IP，一个网银 user 使用了多个公网 IP 访问网银业务），将会导致网银业务交互失败、游戏掉线等问题。

结果验证

不同的源 IP 的客户端的上网流量被分配到了不通的链路。
