双线路 ADSL

2025/10/29大约 5 分钟

双线路 ADSL

使用两条 ADSL 拨号接入互联网，内网为 192.168.1.0/24 网段。
通过策略路由，192.168.1.128/25 网段单独使用一条 ADSL2 线路上网，其他人在 ADSL1 和 ADSL2 之间负载。

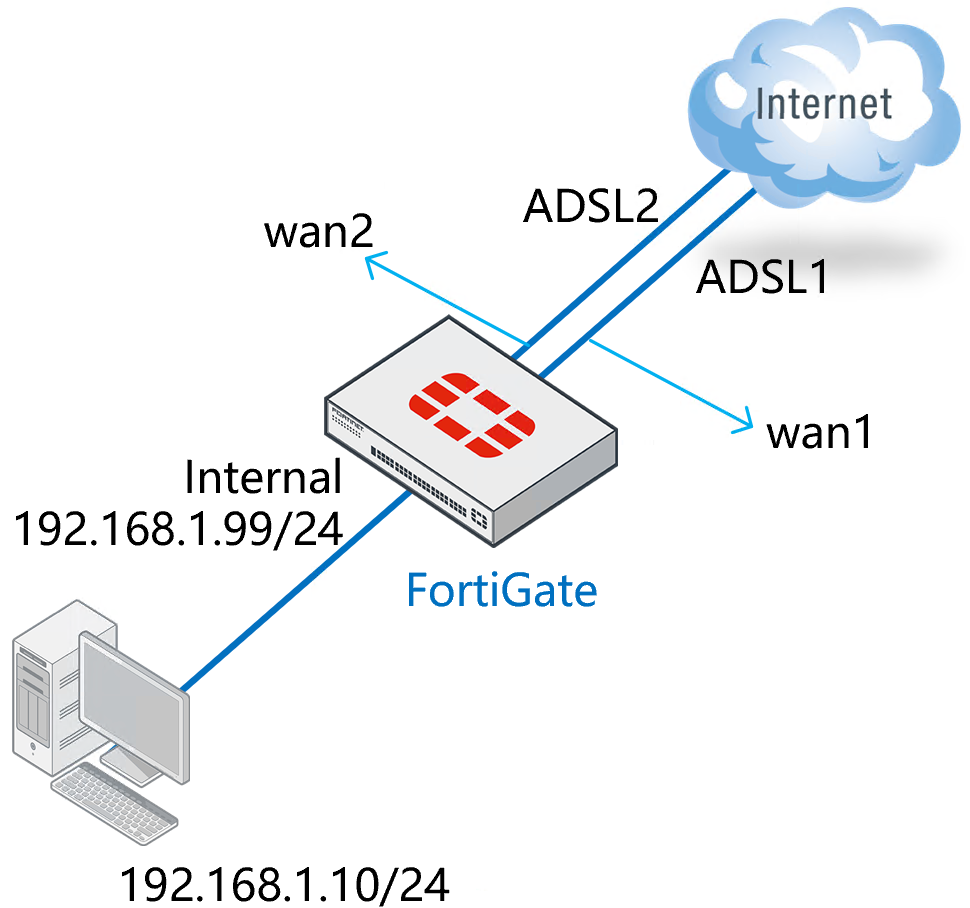

网络拓扑

配置要点

wan1（port2）口、wan2（port3）口：接 ADSL 的接口，务必开启“从服务器重新获得网关”，这样 ADSL 拨号成功后设备会自动生成默认路由，无需手动配置默认路由
internal（port4）口: IP 地址设置格式为：192.168.1.99/24，可选择性地开启接口的管理功能
配置地址对象 "lan" 内容为：192.168.1.0/24， "lan1" 内容为: 192.168.1.128/25。
配置从 internal 到 wan1 口的策略，并开启 NAT
配置从 internal 到 wan2 口的策略，并开启 NAT
配置策略路由，强制 lan1 地址段使用 wan2 口访问互联网

配置步骤

配置 wan1 口和 wan2 口的 PPPoE，建议在 CLI 下配置 PPPoE 接口，使用此方式配置获取到 IP 后会自动添加默认路由到运营商。

重要

建议通过 CLI 的方式新建 PPPoE 虚拟接口，参考：部署前注意事项 → PPPoE 接口配置章节。

config system pppoe-interface
    edit "pppoe_wan1"
        set device "port2"
        set username "user1"
        set password ENC iPUwfhZvvT1T1+v3UPEiPkxLa7RArisivypVqKeSgnPpEGbxLuddF05fEn962jPWkP+PyJBPoKRJcigI+8qvIuzFdBwFW2Mn/EF3Dq6zkcQqTfBT=
    next
    edit "pppoe_wan2"
        set device "port3"
        set username "user2"
        set password ENC 1ZwM5cq6bHbQbaIYXw89RBaYTCvlGH3TVghDsO0OMj1WdIEi/jCtnSTdvG3WfL9Iy9/r0C+D/CGI4hplaN2I/ga3Fp2x/dXfeQnQ2Xf82A6FGZ1R=
    next
end

以上命令执行后，会自动在system interface下创建同名接口，其中包含“从服务器中重新得到网关”的配置
FortiGate # show full sys int pppoe
config system interface
    edit "pppoe_wan1"
        set vdom "root"
        set mode pppoe
        set type tunnel
        set defaultgw enable
        set interface "port2"
    next
        edit "pppoe_wan2"
        set vdom "root"
        set mode pppoe
        set type tunnel
        set defaultgw enable
        set interface "port3"
    next
end

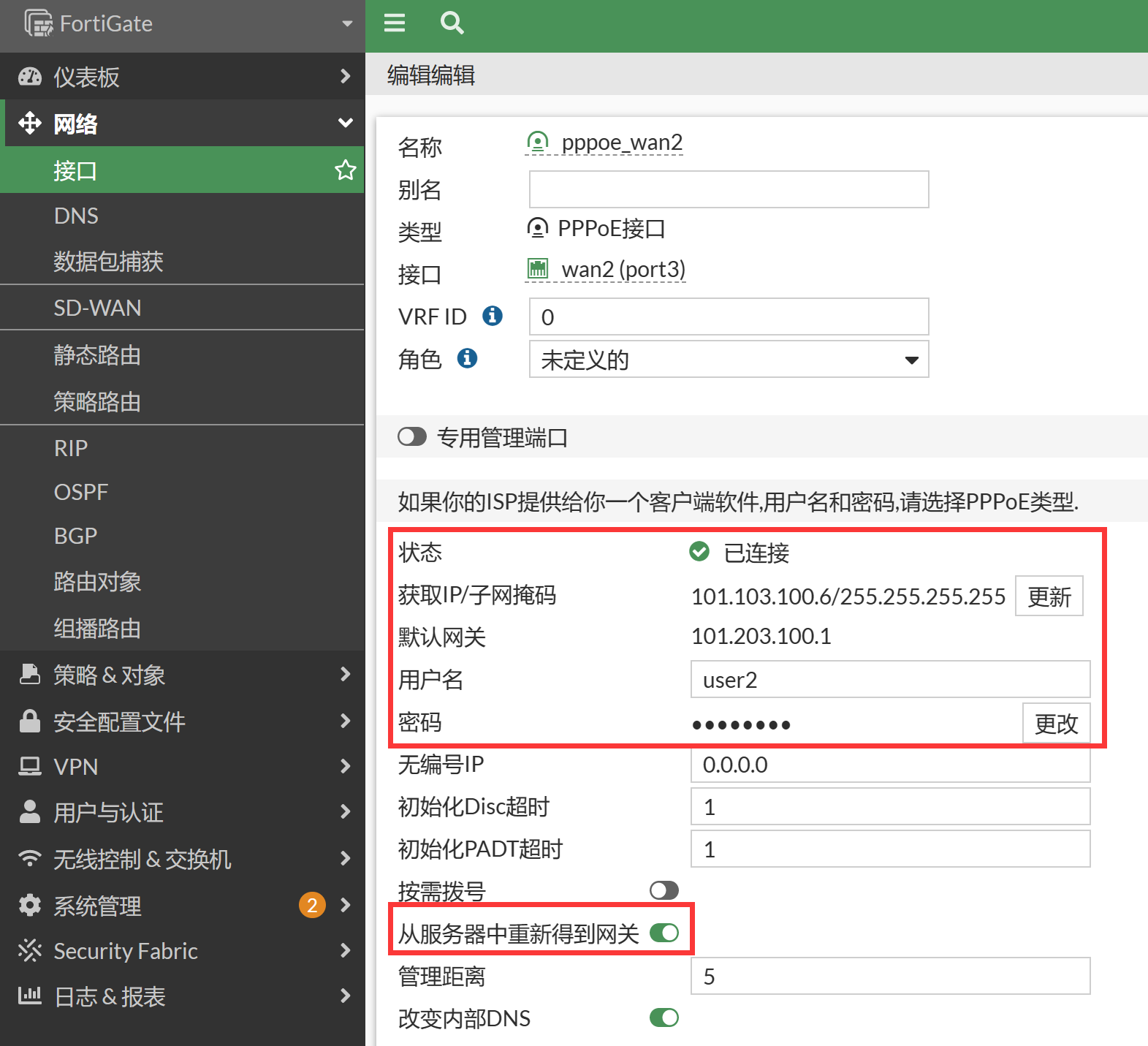

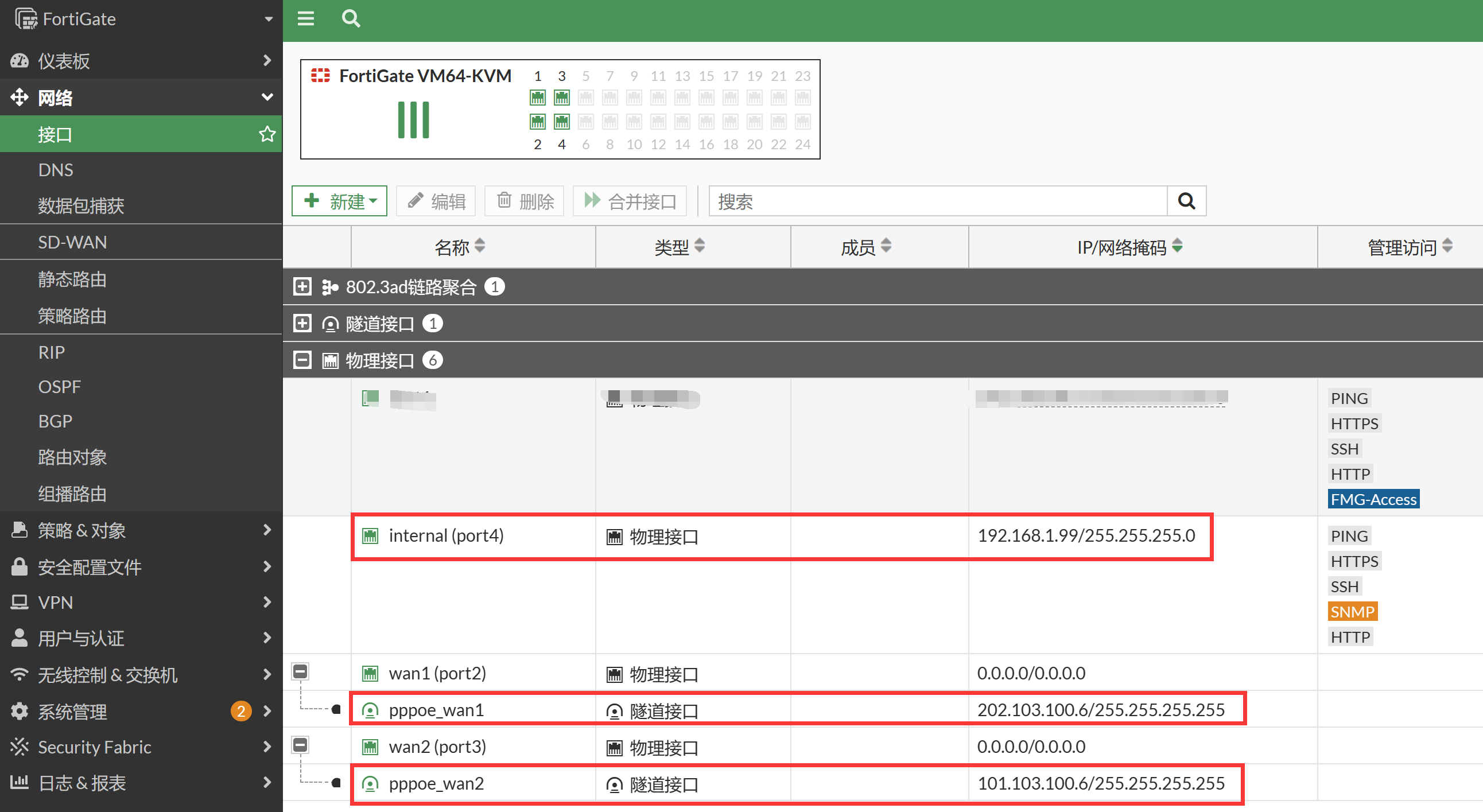

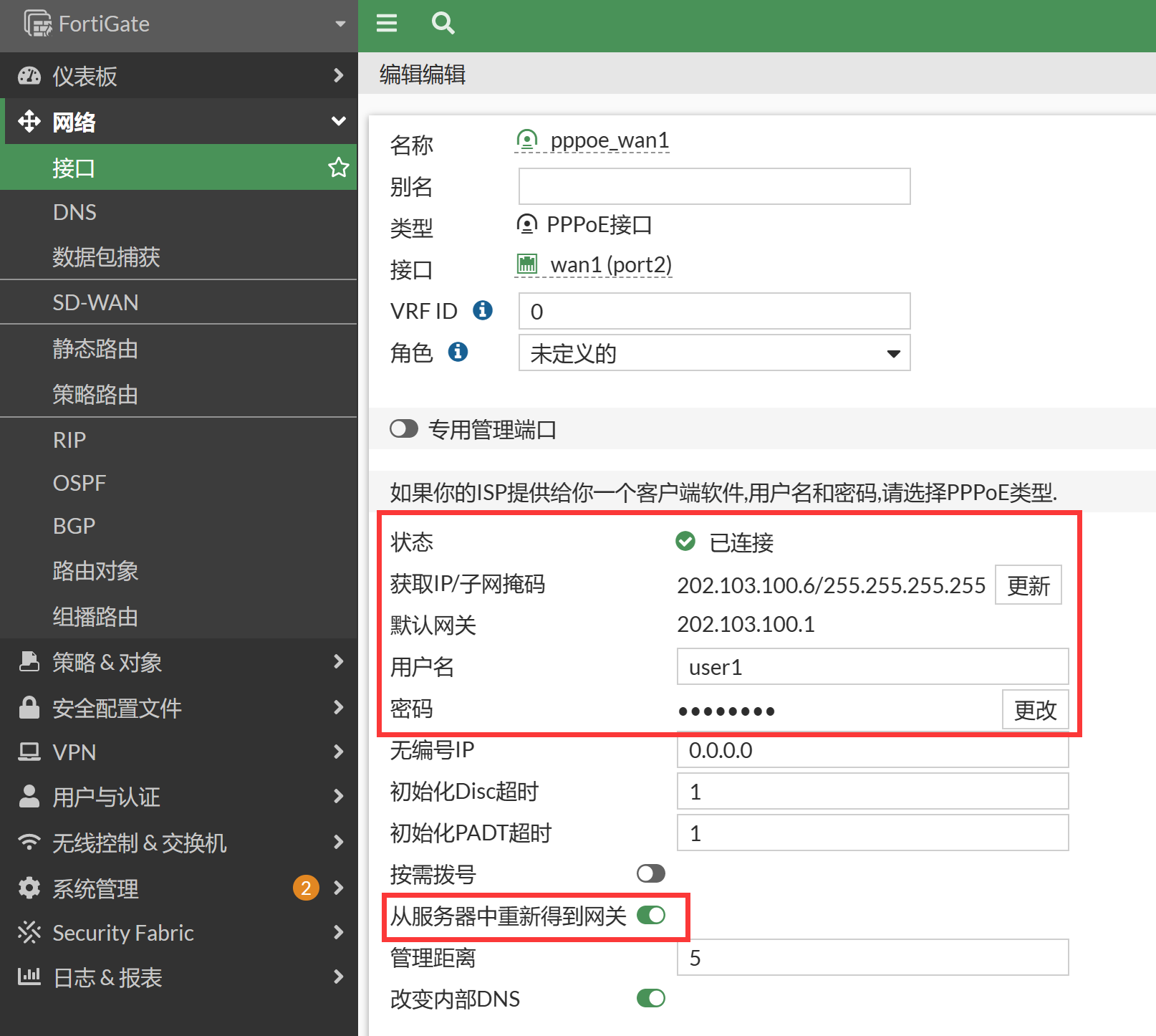

以上配置完成后，可以在 GUI 上看到 wan1（port2）、wan2（port3）下分别多了个 PPPoE 接口，并获取到了运营商的 IP。可以看到“从服务器中重新得到网关”已开启，路由表中两个运营商的默认路由等价负载。

FortiGate # get router info routing-table all
Codes: K - kernel, C - connected, S - static, R - RIP, B - BGP
       O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
       * - candidate default

Routing table for VRF=0
S*      0.0.0.0/0 [5/0] via 101.203.100.1, pppoe_wan2, [1/0]
                  [5/0] via 202.103.100.1, pppoe_wan1, [1/0]
C       101.103.100.6/32 is directly connected, pppoe_wan2
C       101.203.100.1/32 is directly connected, pppoe_wan2
C       202.103.100.1/32 is directly connected, pppoe_wan1
C       202.103.100.6/32 is directly connected, pppoe_wan1

配置 internal（port4）接口的 IP 为 192.168.1.99/24。选择性地开启接口的管理功能，建议内部开启 https、ssh、ping 服务。
配置地址资源，进入防火墙 & 对象 → 地址，点击新建地址按钮。

名称配置为 lan，地址节点选择子网：192.168.1.0/24，点击确认。

config firewall address
    edit "lan"
        set subnet 192.168.1.0 255.255.255.0
    next
end

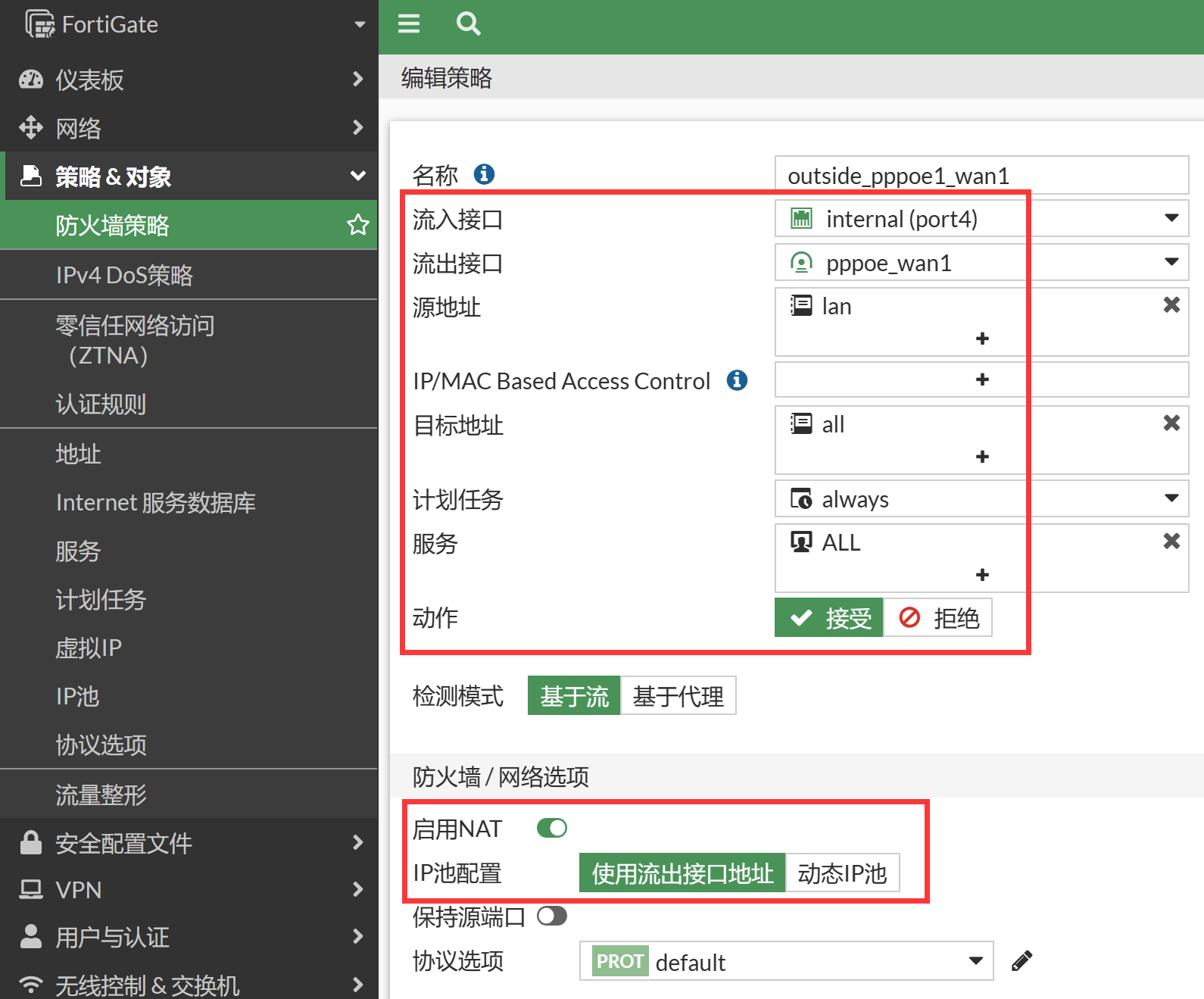

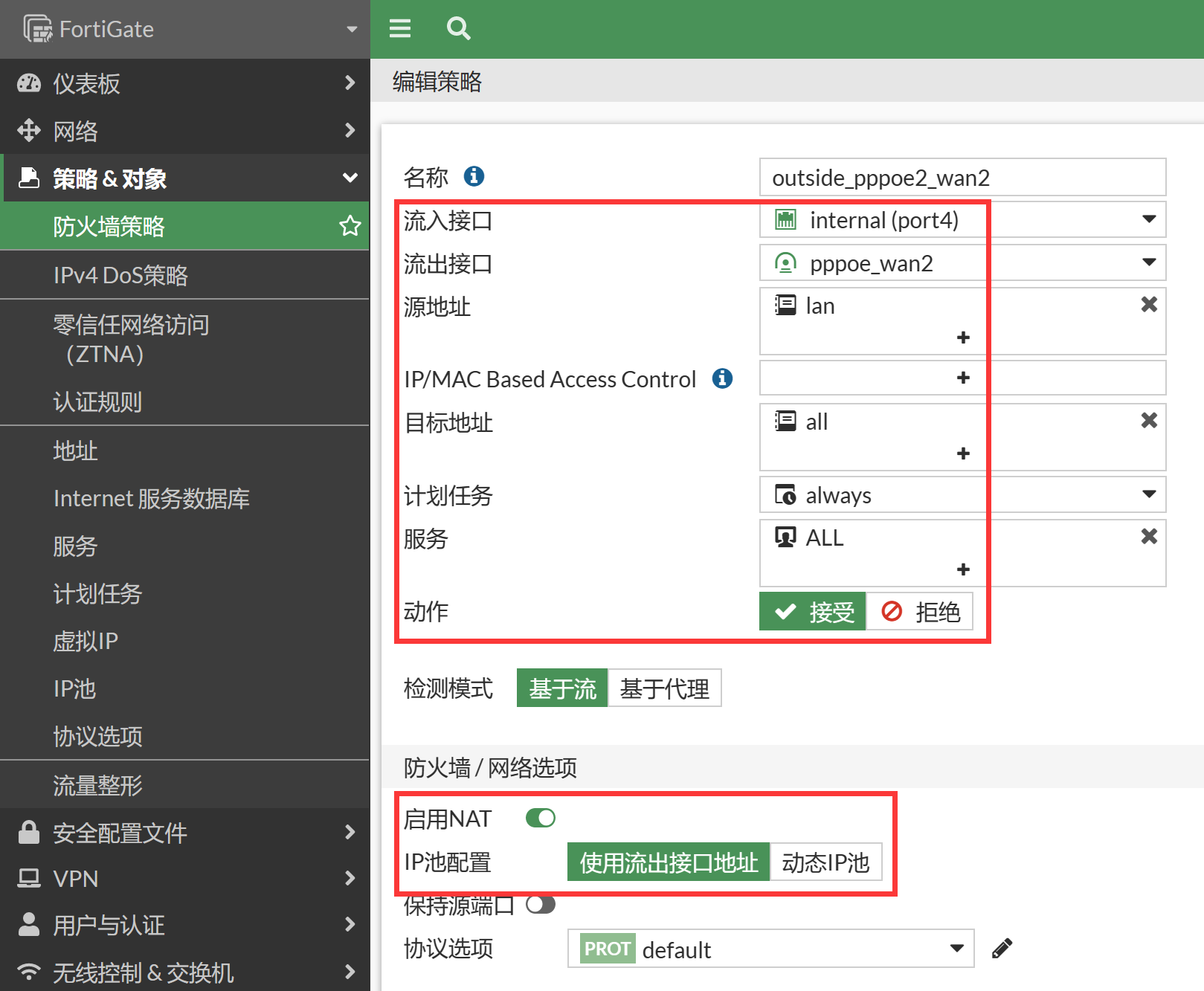

分别为 wan1 和 wan2 配置防火墙策略，放通内网到 Internet 的流量，并开启 NAT，点击确定按钮后，系统自动保存配置，策略生效。

config firewall policy
    edit 1
        set name "outside_pppoe1_wan1"
        set srcintf "port4"
        set dstintf "pppoe_wan1"
        set action accept
        set srcaddr "lan"
        set dstaddr "all"
        set schedule "always"
        set service "ALL"
        set nat enable
    next
    edit 2
        set name "outside_pppoe2_wan2"
        set srcintf "port4"
        set dstintf "pppoe_wan2"
        set action accept
        set srcaddr "lan"
        set dstaddr "all"
        set schedule "always"
        set service "ALL"
        set nat enable
    next
end

流入接口：internal（port4）
源地址：选择刚才定义的地址资源 lan 上网网段
流出接口：pppoe 接口
目的地址选择: all，代表所有的地址
时间表：always
服务: ALL
动作：ACCEPT
NAT：选择 "启用 NAT"，系统会自动将内网的 lan 地址段 ip，转换为 wan1 接口地址，进行互联网访问
注意：启用 "记录允许流量（记录流日志）" 将会给系统带来额外的资源消耗，所以非必要情况下请不要启用记录日志

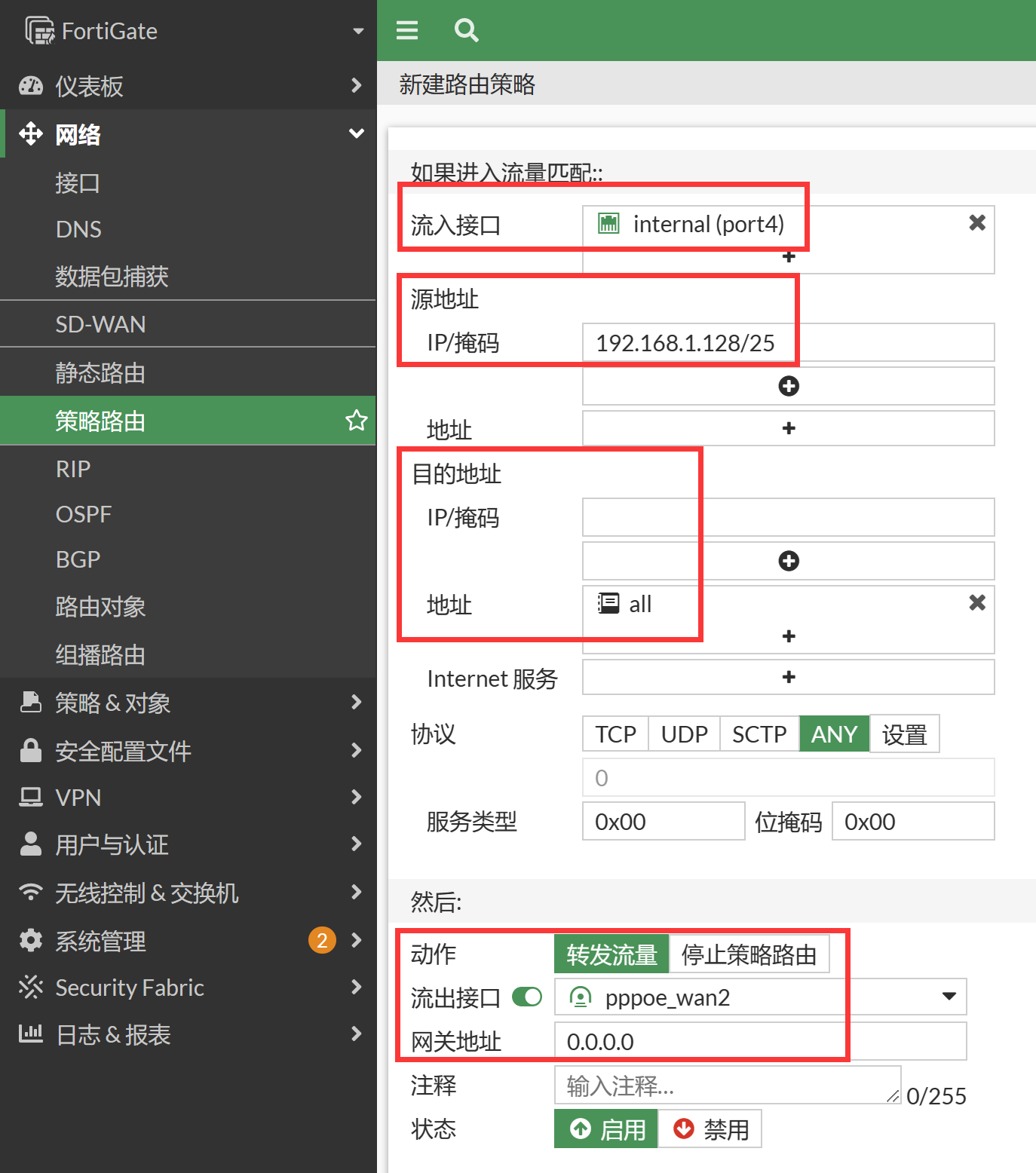

配置策略路由，强制 192.168.1.128/25 网段单独使用一条 ADSL2 线路上网（需要在系统管理 → 可见功能中开启高级路由）。其他地址可以在 ADSL1 和 ADSL 两条链路上负载。
```
config router policy
    edit 1
        set input-device "port4"
        set src "192.168.1.128/255.255.255.128"
        set dstaddr "all"
        set output-device "pppoe_wan2"
    next
end
```
- 协议端口：协议类型，0 为所有任何协议，可以指定 6 tcp,17 udp,132 sctp 等
- 流入接口：流量进入接口，internal
- 源地址掩码：数据包的源地址，192.168.1.128/25
- 目的地址掩码：数据包的目的地址, 默认全部
- 目的端口：目的端口，默认为所有。从 1-65536
- 动作：流量采用的动作
- 流出接口：数据包的流出接口，pppoe_wan2
- 网关地址：流出接口的下一条网关地址，由于是 PPPoE 拨号，不写下一跳地址，防火墙会根据静态路由表中的条目，自动使用 PPPoE 生成的静态路由的下一跳 IP

结果验证

将电脑 IP 地址设置为 192.168.1.10/24，网关设置地为 192.168.1.99，DNS 配置为当地的 DNS 即可。电脑可通过 wan1 以及 wan2 访问互联网。
更改主机 IP 为 192.168.1.168/24，主机只能通过 wan2 口访问互联网。

排障时可使用 tracert 命令，或者抓包命令来查看数据包流出接口。

FortiGate#diagnose sniffer packet any 'icmp and host x.x.x.x' 4    //x.x.x.x为测试目标地址
