组播 (OSPF) 与虚拟接口对

网络需求

路由器 1 和路由器 2 之间运行了动态路由协议，防火墙以虚拟接口对的方式运行在两台路由器之间，需要确保两台路由器之间的动态路由协议运行正常，并且数据可通。

网络拓扑

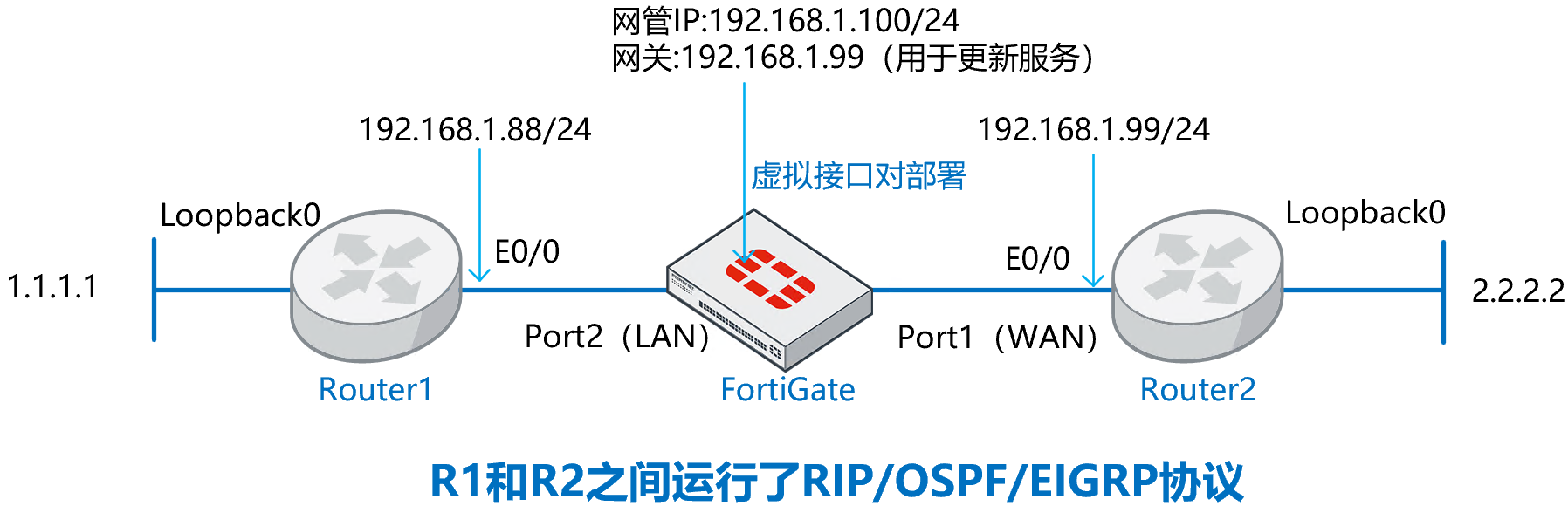

image-20240103144444792

配置要点

  • Router1/Router2 路由器的基础配置

  • 将防火墙的 port1 和 port2 配置为虚拟接口对

  • 默认不配置策略情况下，观察动态路由协议的情况

  • 配置安全策略解决 OSPF/EIGRP 邻居关系异常

配置步骤与结果验证

  1. Router1/Router2 路由器的基础配置。

    Router1：

    interface Loopback0
ip address 1.1.1.1 255.255.255.255
!
interface Ethernet0/0
ip address 192.168.1.88 255.255.255.0
no shutdown
!
router ospf 10
network 1.1.1.1 0.0.0.0 area 0
network 192.168.1.0 0.0.0.255 area 0
!
router rip
version 2
network 1.0.0.0
network 192.168.1.0
no auto-summary
!
router eigrp 10
network 1.1.1.1 0.0.0.0
network 192.168.1.0

    Router2：

    interface Loopback0
ip address 2.2.2.2 255.255.255.255
!
interface Ethernet0/0
ip address 192.168.1.99 255.255.255.0
no shutdown
!
router ospf 10
network 2.2.2.2 0.0.0.0 area 0
network 192.168.1.0 0.0.0.255 area 0
!
router rip
version 2
network 2.0.0.0
network 192.168.1.0
no auto-summary
!
router eigrp 10
network 2.2.2.2 0.0.0.0
network 192.168.1.0

  2. 将防火墙的 port1 和 port2 配置为虚拟接口对，防火墙处于路由模式的情况下，直接创建虚拟接口对，将 port1 和 port2 加入到虚拟接口对中并开启通配符 VLAN，识别 VLAN-Tag 的数据（推荐开启通配符 VLAN）。

    image-20221115145740726image-20221115145809633image-20221115145836776

  3. 虚拟接口对通道正式打通，可以认为 port1 和 port2 之间可以透明的传输数据了（需要防火墙策略放通），对应的 CLI 如下。

    config system virtual-wire-pair
    edit "VWP1"
        set member "port1" "port2"
        set wildcard-vlan enable    //这个命令很关键，识别VLAN-TAG，VWP模式下无需再到本地创建对应的VLAN接口和Forwar-Domain了，大大的简化了策略的配置量
    next
end

  4. 默认不配置任何策略情况下，观察动态路由协议的情况，RIP 邻居是不正常的（无邻居，无路由），OSPF 邻居无法建立成功，EIGRP 邻居无法建立成功。

    Router1#show ip rip database
1.0.0.0/8    auto-summary
1.1.1.1/32    directly connected, Loopback0
192.168.1.0/24    auto-summary
192.168.1.0/24    directly connected, Ethernet0/0

Router1#show ip route
...
Gateway of last resort is not set
      1.0.0.0/32 is subnetted, 1 subnets
C        1.1.1.1 is directly connected, Loopback0
      192.168.1.0/24 is variably subnetted, 2 subnets, 2 masks
C        192.168.1.0/24 is directly connected, Ethernet0/0
L        192.168.1.88/32 is directly connected, Ethernet0/0

Router1#show ip ospf  neighbor

Router1#show ip eigrp neighbors
EIGRP-IPv4 Neighbors for AS(10)

原因分析

  1. 我们知道 RIP/OSPF/EIGRP 都是用组播 IP 来建立邻居关系，同时 OSPF 和 RIGRP 也有单播报文的交互：

    RIP： UDP 520 || 组播 224.0.0.9
OSPF：IP 89  || 组播 224.0.0.5/224.0.0.6 || 单播 DBD报文使用单独发送
EIGRP：IP 88 || 组播 224.0.0.10  || 单播 UPDATE报文使用单播传递我们会发现在VWP环境中，RIP/OSPF/EIGRP路由协议统统失败。这和透明模式下的现象是不一样的。

  2. 我们会发现在 VWP 环境中，RIP/OSPF/EIGRP 路由协议统统失败。这和透明模式下的现象是不一样的。

    • 透明模式下：RIP 是正常的，OSPF 的邻居虽然无法建立但组播交互是正常的，EIRGP 的邻居虽然失败但是组播交互也是正常的。
    • VWP 模式下：RIP/OSPF/EIGRP 都不行，组播单播都无法通信。

  3. 我们再 VWP 模式下抓包查看，邻居交互的组播报文都只有 IN，没有 OUT，组播报文默认都被丢弃了。这是透明模式的 VWP 模式最大的一个区别，透明模式下组播默认存在一条 any 到 any 允许可以通的组播策略，而 VWP 实际上是运行在路由模式下的，而路由模式下的组播默认是被隐藏丢弃的。这是二者现象不一样的最关键原因，因此 RIP/OSPF/EIGRP 三者全挂。

    FortiGate_VWP # diagnose sniffer packet any "host 192.168.1.88" 4
interfaces=[any]
filters=[host 192.168.1.88]
1501.278671 port2 in 192.168.1.88.520 -> 224.0.0.9.520: udp 24
1501.278765 port3 in 192.168.1.88.520 -> 224.0.0.9.520: udp 24

1502.138508 port2 in 192.168.1.88 -> 224.0.0.5:  ip-proto-89 56
1502.138837 port3 in 192.168.1.88 -> 224.0.0.5:  ip-proto-89 56

1511.257832 port2 in 192.168.1.88 -> 224.0.0.10:  ip-proto-88 40
1511.258000 port3 in 192.168.1.88 -> 224.0.0.10:  ip-proto-88 40

1512.054185 port2 in 192.168.1.88 -> 224.0.0.5:  ip-proto-89 56
1512.054332 port3 in 192.168.1.88 -> 224.0.0.5:  ip-proto-89 56

1520.487732 port2 in 192.168.1.88 -> 224.0.0.10:  ip-proto-88 40
1520.487883 port3 in 192.168.1.88 -> 224.0.0.10:  ip-proto-88 40

1527.402323 port2 in 192.168.1.88.520 -> 224.0.0.9.520: udp 24
1527.402499 port3 in 192.168.1.88.520 -> 224.0.0.9.520: udp 24

解决办法

  1. 既然知道问题的原因，那么解决办法就很简单了，只需要放通组播的策略，然后再放通单播的策略即可。

  2. 首先在系统管理 → 可见功能，打开组播策略 GUI 的显示。

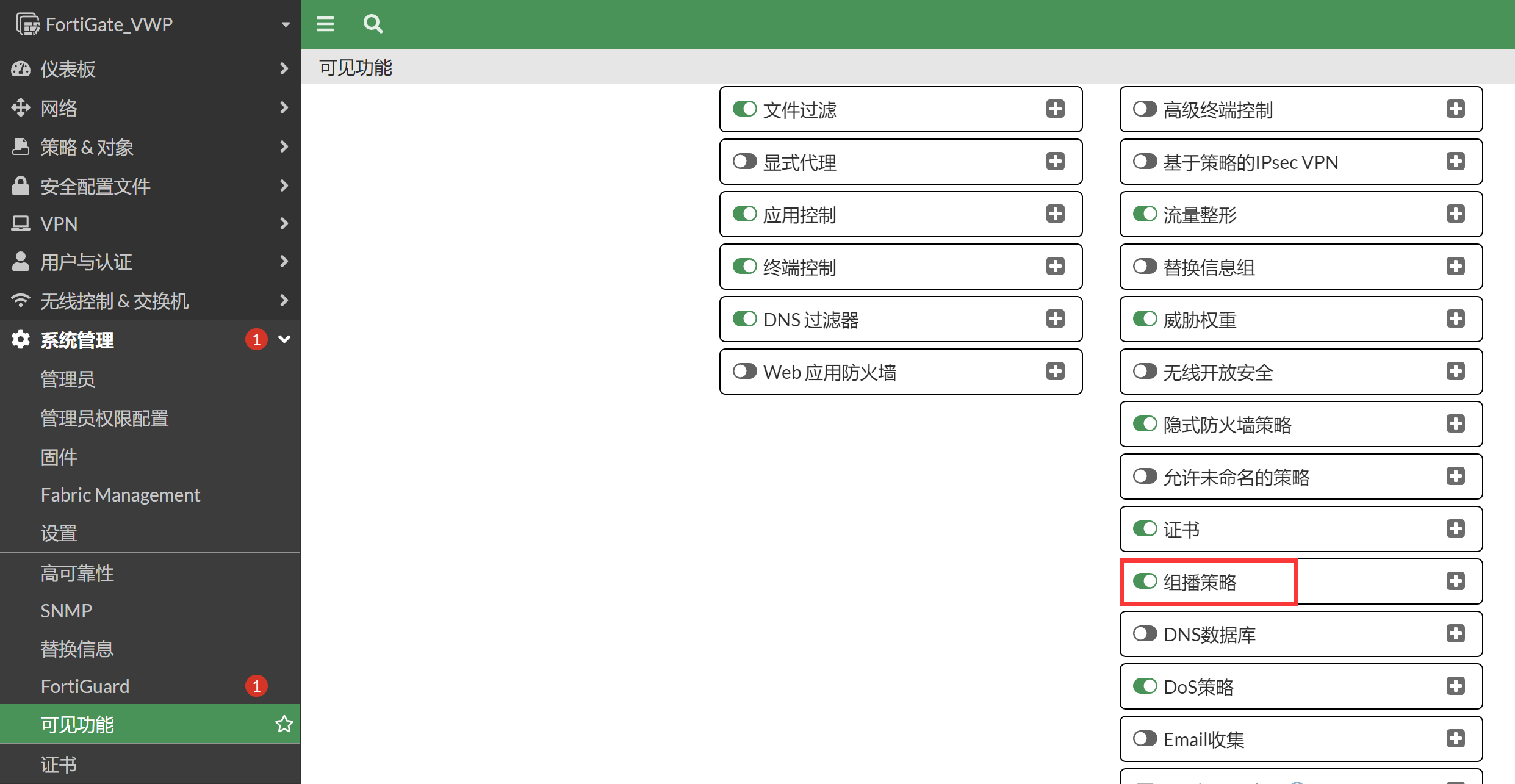

    image-20221116104656866

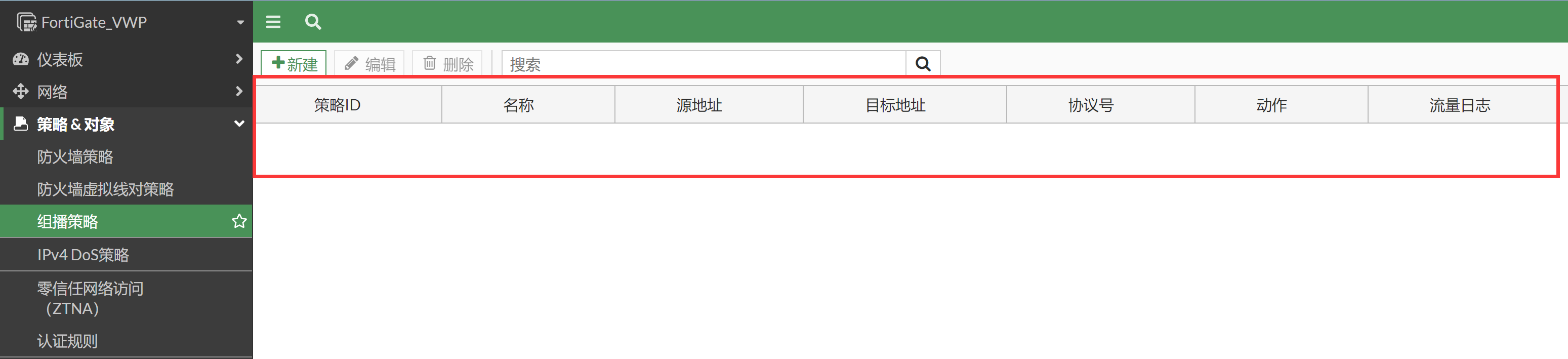

  3. 进入策略 & 对象 → 组播策略中，可以看到默认的丢弃策略是隐藏的。

    image-20221116105101756

  4. 新增组播策略允许路由组播通过。

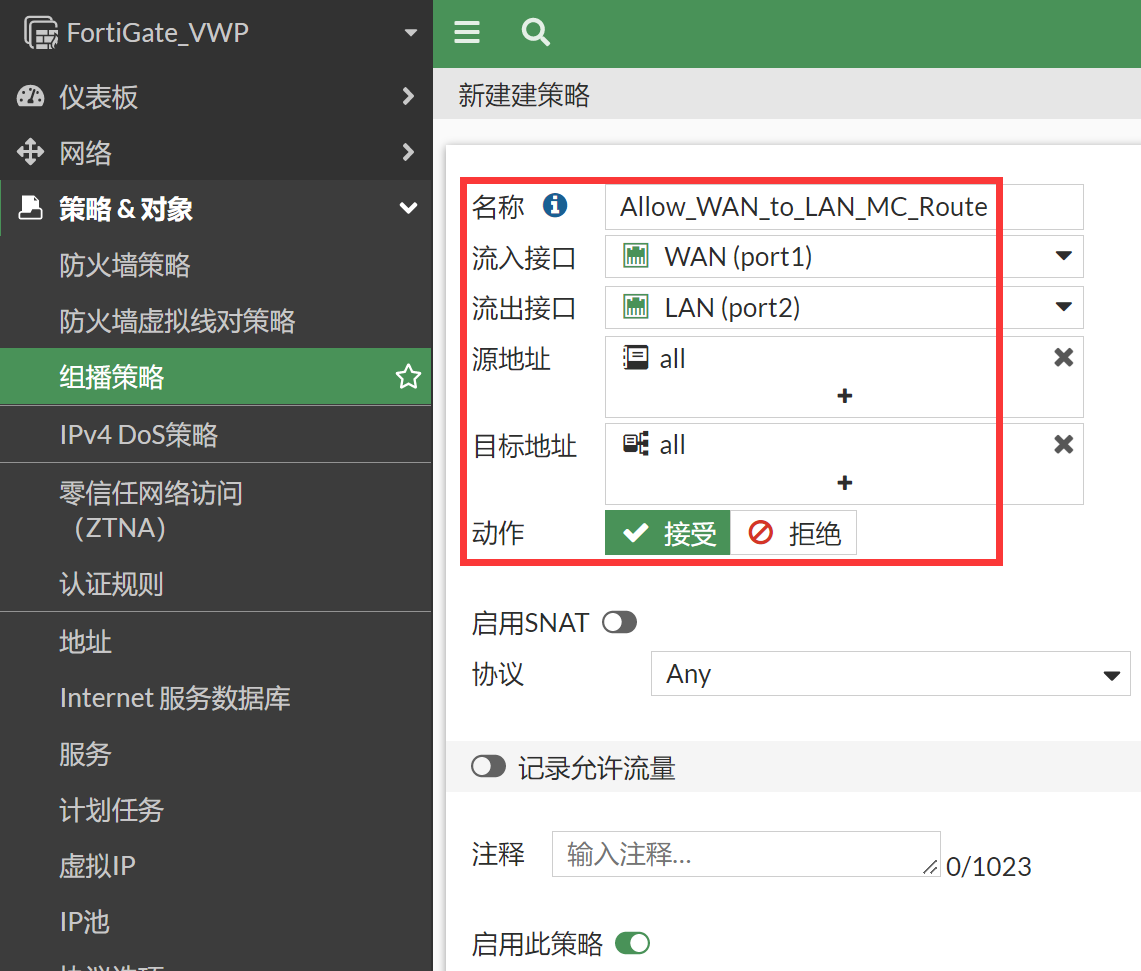

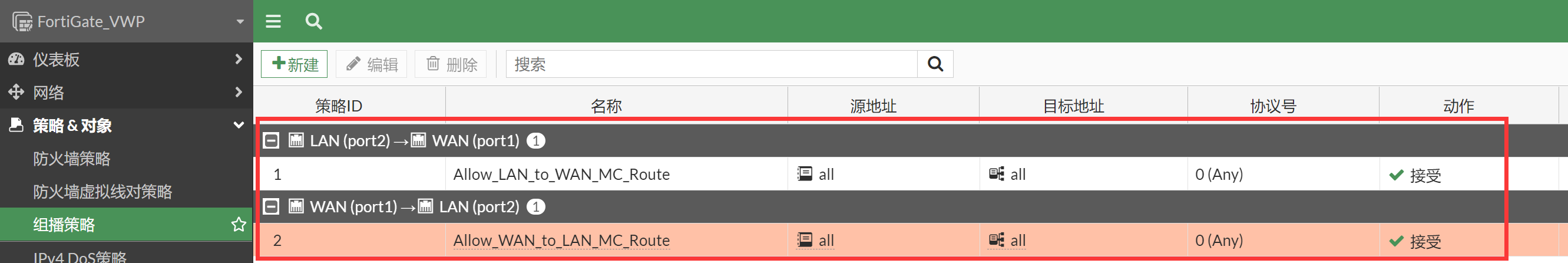

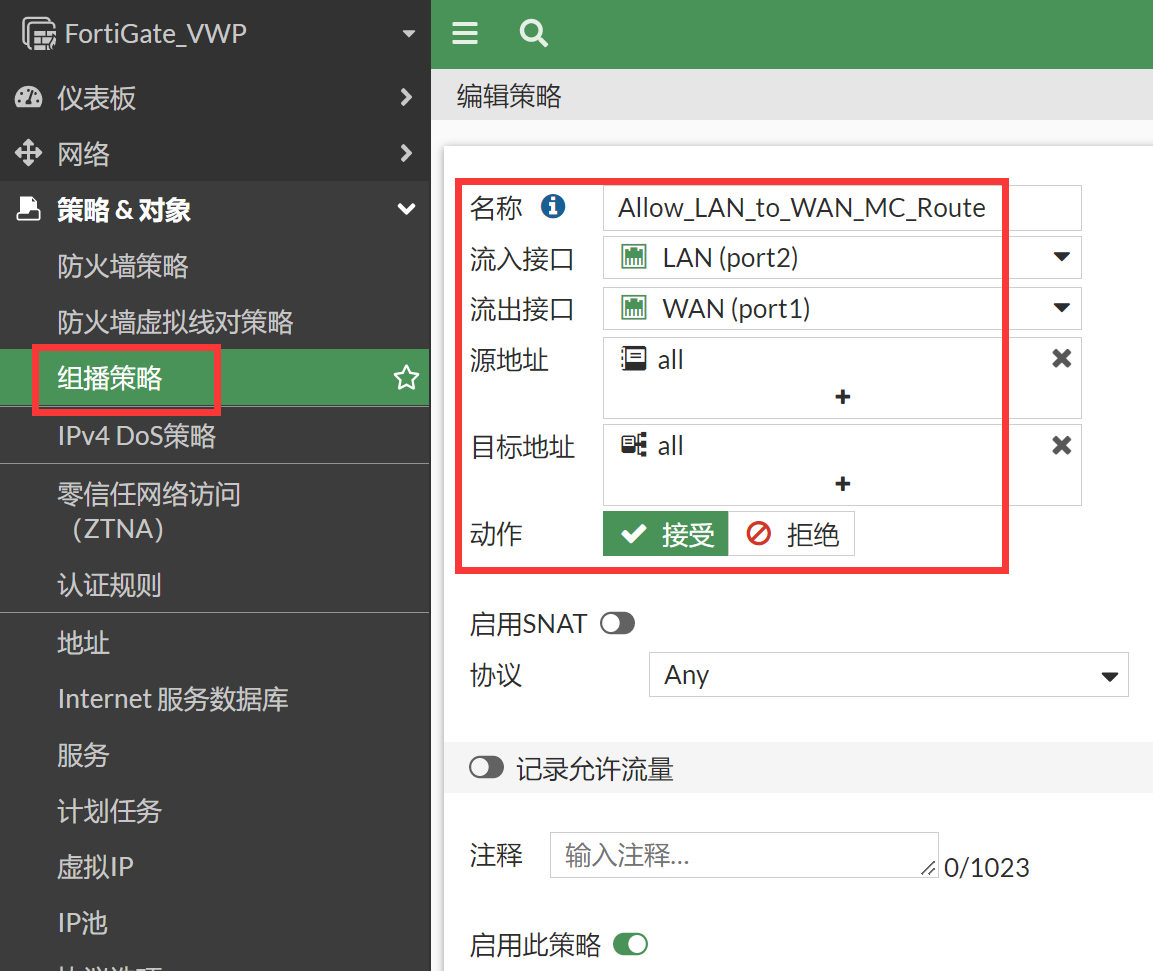

    image-20221116160505201image-20221116160600938image-20221116160629517

  5. 组播策略配置完毕，RIP 协议就工作正常了。

    Router1#show ip rip database
1.0.0.0/8    auto-summary
1.1.1.1/32    directly connected, Loopback0
2.0.0.0/8    auto-summary
2.2.2.2/32
    [1] via 192.168.1.99, 00:00:01, Ethernet0/0
192.168.1.0/24    auto-summary
192.168.1.0/24    directly connected, Ethernet0/0

Router1#show ip route
...
R        2.2.2.2 [120/1] via 192.168.1.99, 00:00:03, Ethernet0/0
...

  6. RIP 协议只涉及到组播报文发送，但是 OSFP 和 EIGRP 邻居还是失败的，因为 OSPF 和 EIGRP 的邻居建立过程中需要单播的通信，我们来看现象。

    Router1#show ip ospf database
            OSPF Router with ID (1.1.1.1) (Process ID 10)
                Router Link States (Area 0)
Link ID         ADV Router      Age         Seq#       Checksum Link count
1.1.1.1         1.1.1.1         274         0x80000003 0x00F9A5 2

Router1#show ip ospf neighbor
Neighbor ID     Pri   State           Dead Time   Address         Interface
2.2.2.2           1   INIT/DROTHER    00:00:37    192.168.1.99    Ethernet0/0

Router1#
*Jul  2 07:55:15.999: %OSPF-5-ADJCHG: Process 10, Nbr 2.2.2.2 on Ethernet0/0 from EXSTART to DOWN, Neighbor Down: Too many retransmissions
*Jul  2 07:56:16.002: %OSPF-5-ADJCHG: Process 10, Nbr 2.2.2.2 on Ethernet0/0 from DOWN to DOWN, Neighbor Down: Ignore timer expired

  7. 这就和透明模式的现象完全一致了，进一步分析原因，OSPF 和 EIGRP 的组播其实是正常转发的，但是 OSPF 和 EIGRP 建立邻居关系不仅仅只使用了组播，而且还使用单播，默认情况下没有任何策略情况下，单播的数据会被默认丢弃，因此邻居关系异常。OSPF 的 DB Description 报文使用单播，EIGRP 的 Update 报文使用单播。这是 OSPF 和 EIGRP 邻居关系还是异常的原因。如下抓包所示，OSPF 和 EIGRP 邻居建立过程中的单播报文被 FGT 丢弃了。

    image-20221116161000969

    image-20221116161030055

    FortiGate_VWP # diagnose sniffer packet any "host 192.168.1.88" 4
interfaces=[any]
filters=[host 192.168.1.88]
1.720001 port1 in 192.168.1.99 -> 192.168.1.88:  ip-proto-88 20   //EIGRP单播数据只有IN没有OUT，被策略丢弃
1.747272 port2 in 192.168.1.88 -> 192.168.1.99:  ip-proto-88 20

3.144458 port2 in 192.168.1.88 -> 224.0.0.10:  ip-proto-88 40   //EIGRP组播数据有IN有OUT
3.144472 port1 out 192.168.1.88 -> 224.0.0.10:  ip-proto-88 40

21.561302 port2 in 192.168.1.88 -> 224.0.0.5:  ip-proto-89 56   //OSPF组播数据有IN有OUT
21.561320 port1 out 192.168.1.88 -> 224.0.0.5:  ip-proto-89 56

22.021894 port2 in 192.168.1.88 -> 192.168.1.99:  ip-proto-89 44  //OSPF单播数据只有IN没有OUT，被策略丢弃
22.023435 port2 in 192.168.1.88 -> 192.168.1.99:  ip-proto-89 60

  8. 既然 OSPF 和 EIGRP 邻居建立不起来的原因清楚了，那么要解决这个问题就很简单了。只需要增加普通的 IPv4 单播策略即可。

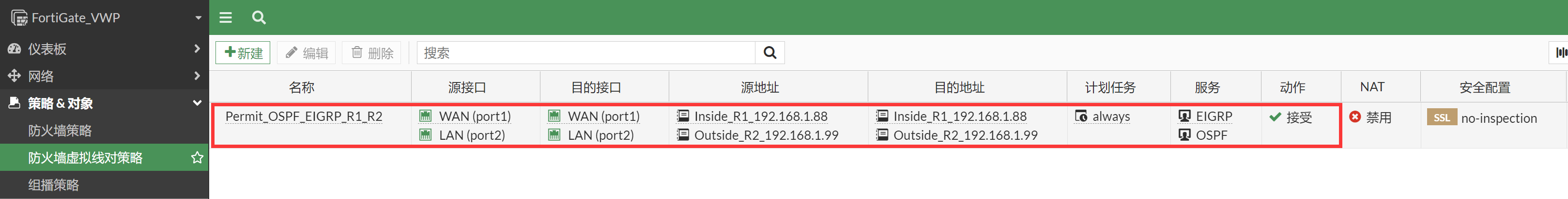

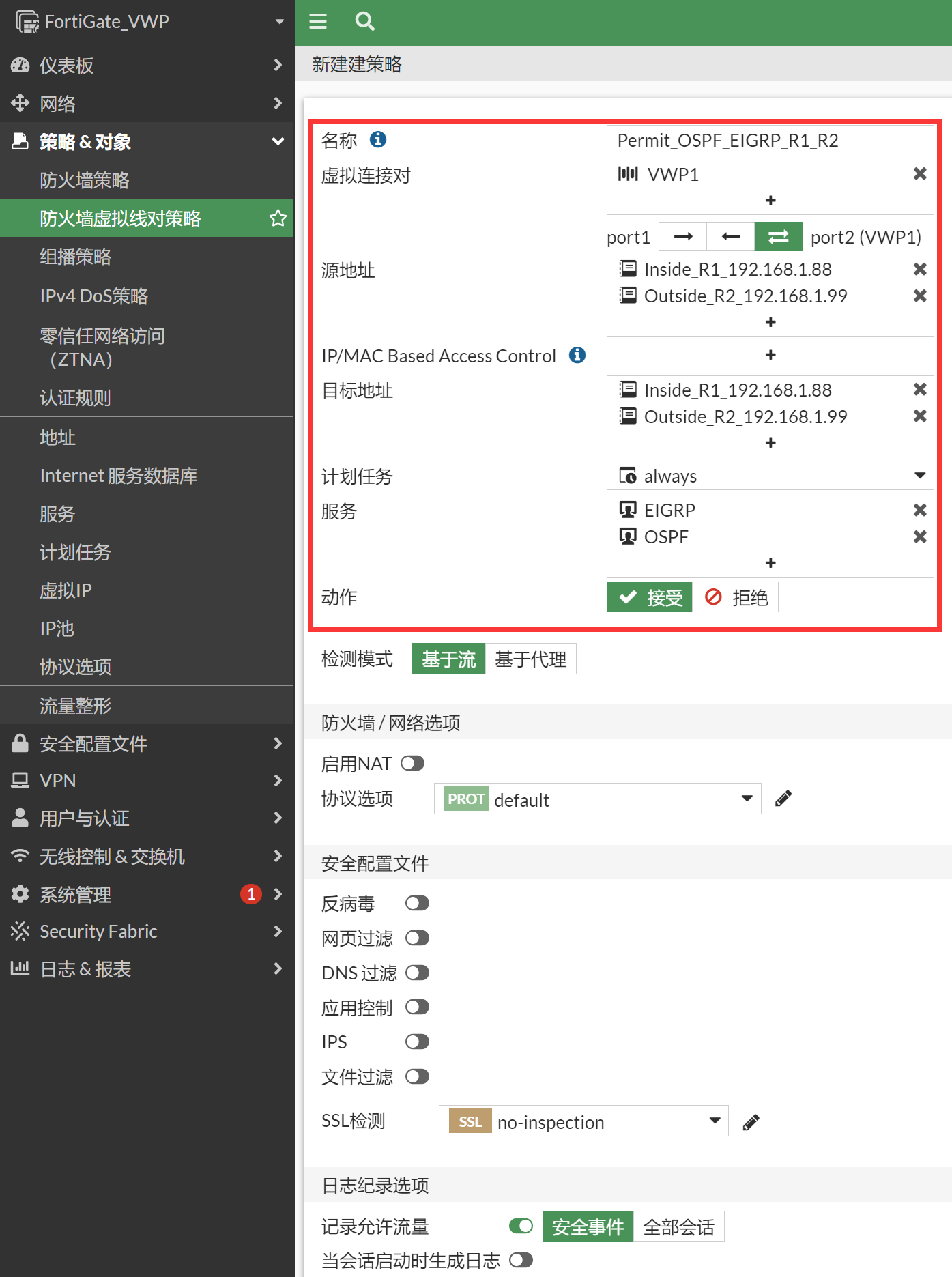

    image-20221116161702709image-20221116161803229

  9. 上述策略配置完毕，会发现 RIP/OSPF/EIGRP 的三者的邻居关系都已经正常建立，路由学习也正常。

    *Oct 15 09:20:13.561: %DUAL-5-NBRCHANGE: EIGRP-IPv4 10: Neighbor 192.168.1.99 (Ethernet0/0) is up: new adjacency
*Oct 15 09:20:39.923: %OSPF-5-ADJCHG: Process 10, Nbr 2.2.2.2 on Ethernet0/0 from LOADING to FULL, Loading Done
Router1#show ip ospf neighbor
Neighbor ID     Pri   State           Dead Time   Address         Interface
2.2.2.2           1   FULL/DR         00:00:34    192.168.1.99    Ethernet0/0

Router1#show ip eigrp neighbors
EIGRP-IPv4 Neighbors for AS(10)
H   Address                 Interface              Hold Uptime   SRTT   RTO  Q  Seq
                                                   (sec)         (ms)       Cnt Num
0   192.168.1.99            Et0/0                    13 00:03:06   23   138  0  35

Router1#show ip eigrp topology
EIGRP-IPv4 Topology Table for AS(10)/ID(1.1.1.1)
Codes: P - Passive, A - Active, U - Update, Q - Query, R - Reply,
       r - reply Status, s - sia Status
P 192.168.1.0/24, 1 successors, FD is 281600
        via Connected, Ethernet0/0
P 2.2.2.2/32, 1 successors, FD is 409600
        via 192.168.1.99 (409600/128256), Ethernet0/0
P 1.1.1.1/32, 1 successors, FD is 128256
        via Connected, Loopback0

Router1#show ip ospf database
            OSPF Router with ID (1.1.1.1) (Process ID 10)
                Router Link States (Area 0)
Link ID         ADV Router      Age         Seq#       Checksum Link count
1.1.1.1         1.1.1.1         252         0x80000005 0x0098DF 2
2.2.2.2         2.2.2.2         253         0x80000005 0x008DD3 2
                Net Link States (Area 0)
Link ID         ADV Router      Age         Seq#       Checksum
192.168.1.99    2.2.2.2         253         0x80000001 0x003B1D

Router1#show ip rip database
1.0.0.0/8    auto-summary
1.1.1.1/32    directly connected, Loopback0
192.168.1.0/24    auto-summary
192.168.1.0/24    directly connected, Ethernet0/0

Router1#show ip route
...
D        2.2.2.2 [90/409600] via 192.168.1.99, 00:02:51, Ethernet0/0
...

  10. 需要配置业务策略允许 Router1 的 1.1.1.1 访问 Router2 的 2.2.2.2，没配置策略之前是不通的。

    Router1#ping 2.2.2.2 source  1.1.1.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2.2.2.2, timeout is 2 seconds:
Packet sent with a source address of 1.1.1.1
.....
Success rate is 0 percent (0/5)

  11. 配置 VWP 策略允许 Router1 的 1.1.1.1 访问 Router2 的 2.2.2.2。

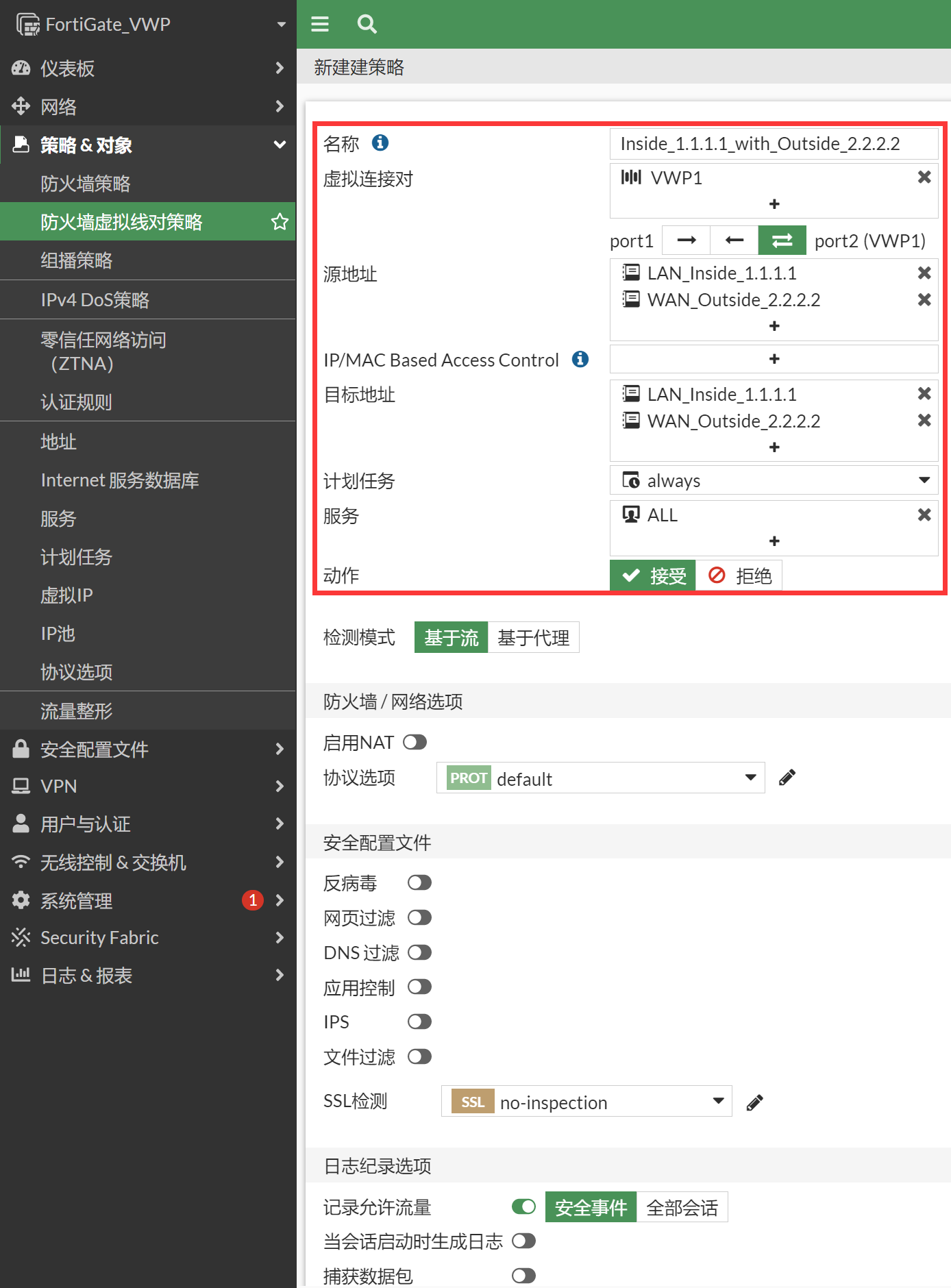

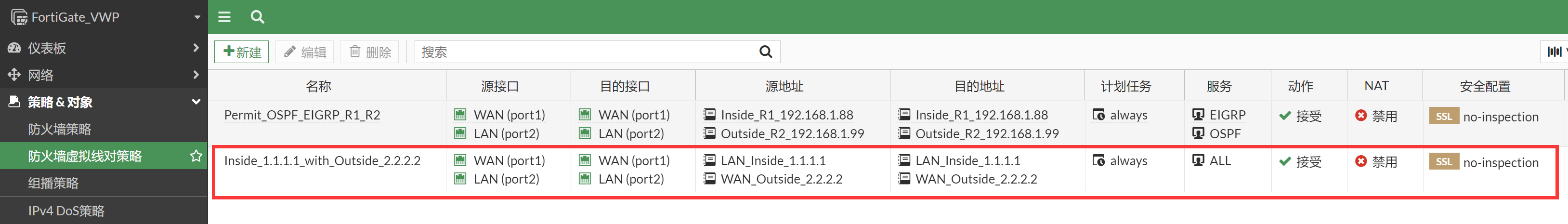

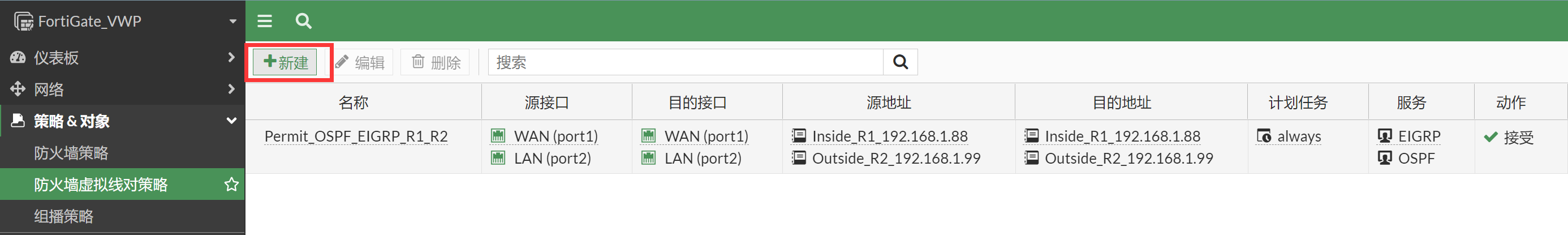

    image-20221116162131642image-20221116162521514image-20221116162608759

  12. 测试 Router1 的 1.1.1.1 访问 Router2 的 2.2.2.2，可以正常访问。

    Router1#ping 2.2.2.2 source  1.1.1.1 repeat 100
Type escape sequence to abort.
Sending 100, 100-byte ICMP Echos to 2.2.2.2, timeout is 2 seconds:
Packet sent with a source address of 1.1.1.1
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Success rate is 100 percent (100/100), round-trip min/avg/max = 1/1/9 ms
    FortiGate_VWP # diagnose sniffer packet any "icmp" 4
interfaces=[any]
filters=[icmp]
5.551382 port2 in 1.1.1.1 -> 2.2.2.2: icmp: echo request
5.551455 port1 out 1.1.1.1 -> 2.2.2.2: icmp: echo request
5.552281 port1 in 2.2.2.2 -> 1.1.1.1: icmp: echo reply
5.552292 port2 out 2.2.2.2 -> 1.1.1.1: icmp: echo reply
