vlanforward

重要

默认关闭，谨慎使用。

功能简介

FortiGate 在不配置 VLAN 接口的情况下，默认不转发那些携带了 VLAN - TAG 的数据，携带了 VLAN - TAG 的数据会被认为是非 IP 数据，直接全部丢弃（set vlanforward disable）—— 默认 disable。

FortiGate_Transparent # config system interface
FortiGate_Transparent (interface) # edit port1
FortiGate_Transparent (port1) # show full-configuration | grep vlanforward
set vlanforward disable    //默认即为disable

假如 FortiGate 在不配置 VLAN 接口的情况下，默认转发那些携带了 VLAN - TAG 的数据（set vlanforward enable），也就是说 FortiGate（透明）上线一个新的环境，不清楚网络中是否跑了 VLAN，为了不影响那些不知道的 VLAN 的业务，于是开启 vlanforward，以便那些未知 VLAN 的业务可以正常通信。

听起来美好，但是实际上问题很大，考虑到 FortiGate 默认所有接口都是一个 forward-domain 0，如此的情况很容易引起广播风暴。因此在目前版本中 vlanforward 默认就为 disable 的状态。

通常来说我们上线 FortiGate 透明的时候需要详细的了解客户的业务情况，网络中是否有 VLAN 和 VLAN - ID 多少这些信息都是必须要去了解的，vlanforward enable 这种省事的方法不可取，非特别特别的情况下尽量不要使用，同时也是为了避免忘记配置 forward-domain 而引起广播风暴的风险。通常来说 vlanforward 保持在 disable 的状态就好了，不要 enable。

重要

详情参考：https://community.fortinet.com/t5/FortiGate/Technical-Note-vlanforward-interface-parameter/ta-p/198171

网络拓扑

image-20221111192320162

场景一：关闭 vlanforward

基本配置

Router1 和 Router2 运行了子接口 E0/0.10 和 E0/0.20，FortiGate 透明模式运行与 Router1 和 Router2 之间，三者的基础配置如下：

Router1：

hostname Router1
!
interface Ethernet0/0
ip address 192.168.1.1 255.255.255.0
no shutdown
!
interface Ethernet0/0.10
encapsulation dot1Q 10
ip address 192.168.10.1 255.255.255.0
!
interface Ethernet0/0.20
encapsulation dot1Q 20
ip address 192.168.20.1 255.255.255.0

Router2：

hostname Router2
!
interface Ethernet0/0
ip address 192.168.1.99 255.255.255.0
no shutdown
!
interface Ethernet0/0.10
encapsulation dot1Q 10
ip address 192.168.10.99 255.255.255.0
!
interface Ethernet0/0.20
encapsulation dot1Q 20
ip address 192.168.20.99 255.255.255.0

FortiGate：

FortiGate-VM64-KVM # config system global
FortiGate-VM64-KVM (global) # set hostname FortiGate_Transparent
FortiGate_Transparent (global) # set timezone 55
FortiGate_Transparent (global) # set language simch
FortiGate-VM64-KVM (global) # end
FortiGate_Transparent #
FortiGate_Transparent # config system settings

FortiGate_Transparent (settings) # set opmode transparent    // 修改FGT的运行模式为透明模式，默认为NAT路由模式。注意切换透明模式防火墙需要防火墙没有相关接口、策略、路由等配置。
FortiGate_Transparent (settings) # set manageip 192.168.1.100 255.255.255.0  // 配置可以管理防火墙的本地IP和网关，以便HTTP/SSH管理防火墙及防火墙的服务更新
FortiGate_Transparent (settings) # set gateway 192.168.1.99
FortiGate_Transparent (settings) # end
Changing to TP mode

（MGMT1或MGMT2口默认有管理权限），以要通过port1（LAN）接口管理设备为例，开启port1（LAN）管理FGT的命令如下：
FortiGate_Transparent # config system interface
FortiGate_Transparent (interface) # edit port1
FortiGate_Transparent (port1) # set allowaccess https http ping ssh    //允许网管协议从Port1接口通过https/http/SSH/Ping访问透明模式的FortiGate
FortiGate_Transparent (port1) # end

port1和port2都是默认配置，同时也没有配置任何安全策略，纯透明防火墙初始化空配置。
FortiGate_Transparent # config system interface
FortiGate_Transparent (interface) # edit port1
FortiGate_Transparent (port1) # show full-configuration | grep vlanforward
        set vlanforward disable    //默认vlanforward是disable的

实验步骤

  1. 首先测试 Router1 的 e0/0 192.168.1.1 到 192.168.1.99 类似于不带 vlan-tag 的本地 vlan vlan1 的业务。

    Router1#ping 192.168.1.99
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.1.99, timeout is 2 seconds:
.....
Success rate is 0 percent (0/5)

  2. 结果不通，在 FortiGate 上抓包，

    FortiGate_Transparent # diagnose sniffer packet any "arp or icmp" 4 0 l
interfaces=[any]
filters=[arp or icmp]
2019-07-03 18:05:12.481488 port1 in arp who-has 192.168.1.99 (aa:bb:cc:0:20:0) tell 192.168.1.1
2019-07-03 18:05:12.481508 port2 out arp who-has 192.168.1.99 (aa:bb:cc:0:20:0) tell 192.168.1.1
2019-07-03 18:05:12.486286 port2 in arp reply 192.168.1.99 is-at aa:bb:cc:0:20:0
2019-07-03 18:05:12.486295 port1 out arp reply 192.168.1.99 is-at aa:bb:cc:0:20:0
2019-07-03 18:05:15.442315 port1 in 192.168.1.1 -> 192.168.1.99: icmp: echo request
2019-07-03 18:05:17.444526 port1 in 192.168.1.1 -> 192.168.1.99: icmp: echo request
2019-07-03 18:05:19.444349 port1 in 192.168.1.1 -> 192.168.1.99: icmp: echo request
2019-07-03 18:05:21.444162 port1 in 192.168.1.1 -> 192.168.1.99: icmp: echo request
2019-07-03 18:05:23.444217 port1 in 192.168.1.1 -> 192.168.1.99: icmp: echo request

  3. ARP 解析正常，但是 icmp 请求被防火墙丢弃，deubug flow 分析不通的原因。

    diagnose debug flow filter addr 192.168.1.1
diagnose debug flow filter  proto 1
diagnose debug flow show function-name enable
diagnose debug flow trace start 10
diagnose debug enable

id=20085 trace_id=1 func=print_pkt_detail line=5428 msg="vd-root:0 received a packet(proto=1, 192.168.1.1:10->192.168.1.99:2048) from port1. type=8, code=0, id=10, seq=0."
id=20085 trace_id=1 func=init_ip_session_common line=5593 msg="allocate a new session-0000007d"
id=20085 trace_id=1 func=br_fw_forward_handler line=565 msg="Denied by forward policy check"    //没有配置安全策略允许，自然是会丢弃的。

  4. 测试 Router1 的 E0/0.10 192.168.10.1 → 192.168.10.99 的业务，此业务携带了 VLAN - TAG 10。

    Router1#ping 192.168.10.99
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.10.99, timeout is 2 seconds:
.....
Success rate is 0 percent (0/5)

  5. 结果不通，在 FGT 上抓包。

    FortiGate_Transparent # diagnose sniffer packet any "arp or icmp" 4 0 l
interfaces=[any]
filters=[arp or icmp]

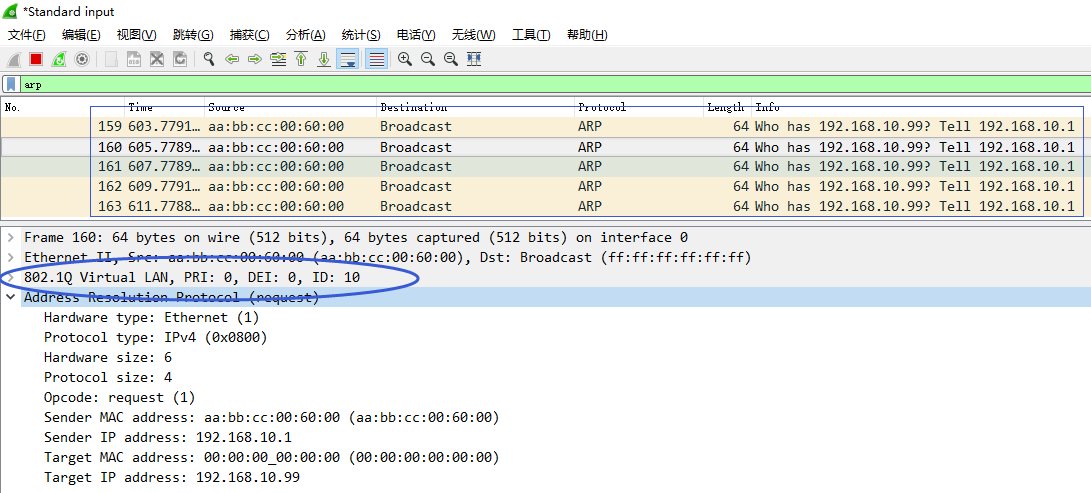

  6. 什么都抓不到，通过镜像抓包查看，发现携带了 vlan-tag 10 的 ARP 报文都无法被转发，也就是说接口下的这条命令：set vlanforward disable，且 FGT 本地没有对应 vlan-tag 10 的接口，会丢弃携带了 vlan-tag 10 的任何报文，包括 ARP 报文，甚至数据报文 CPU 都不上送，携带了 VLAN - TAG 的数据会被当做非 IP 流量数据直接丢弃。

    image-20221111194557250

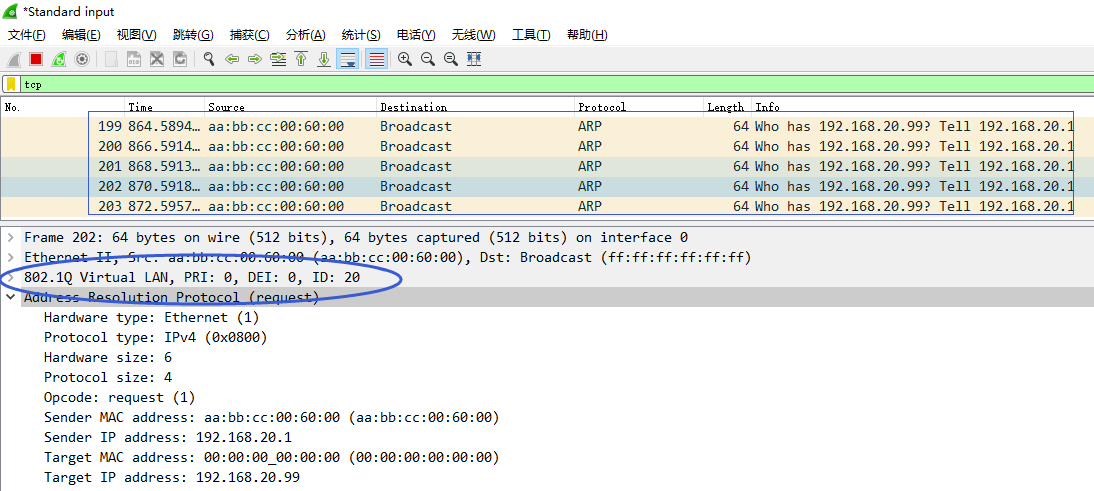

  7. 测试 VLAN20 的数据和 vlan10 同样的效果。

    Router1#ping 192.168.20.99
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.20.99, timeout is 2 seconds:
.....
Success rate is 0 percent (0/5)

    image-20221111194630831

  8. 查看 Router1 的 ARP 表，发现无法学习到相关的 ARP 条目。

    Router1#show arp
Protocol  Address          Age (min)  Hardware Addr   Type   Interface
...
Internet  192.168.10.99           0   Incomplete      ARPA
Internet  192.168.20.99           0   Incomplete      ARPA
...

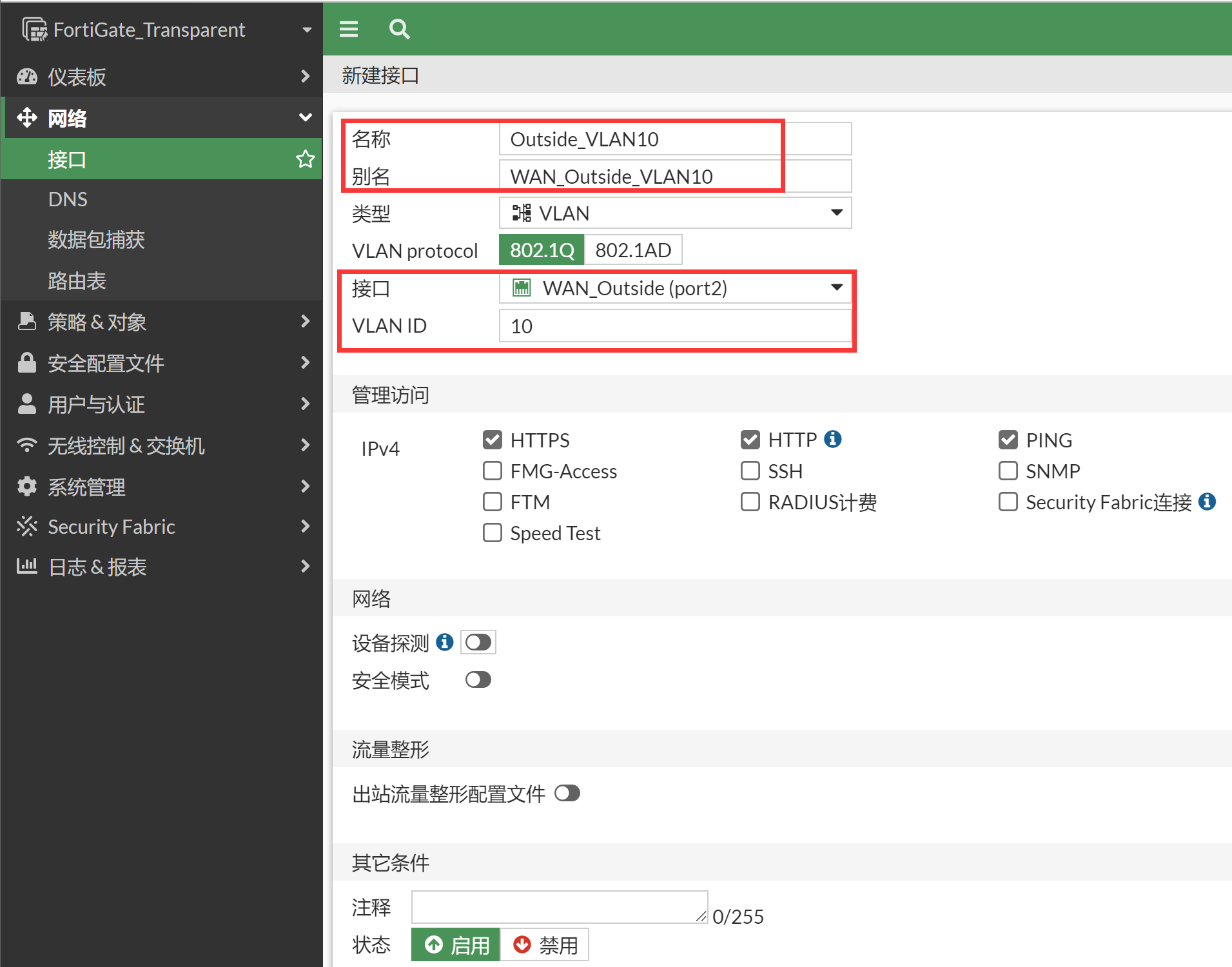

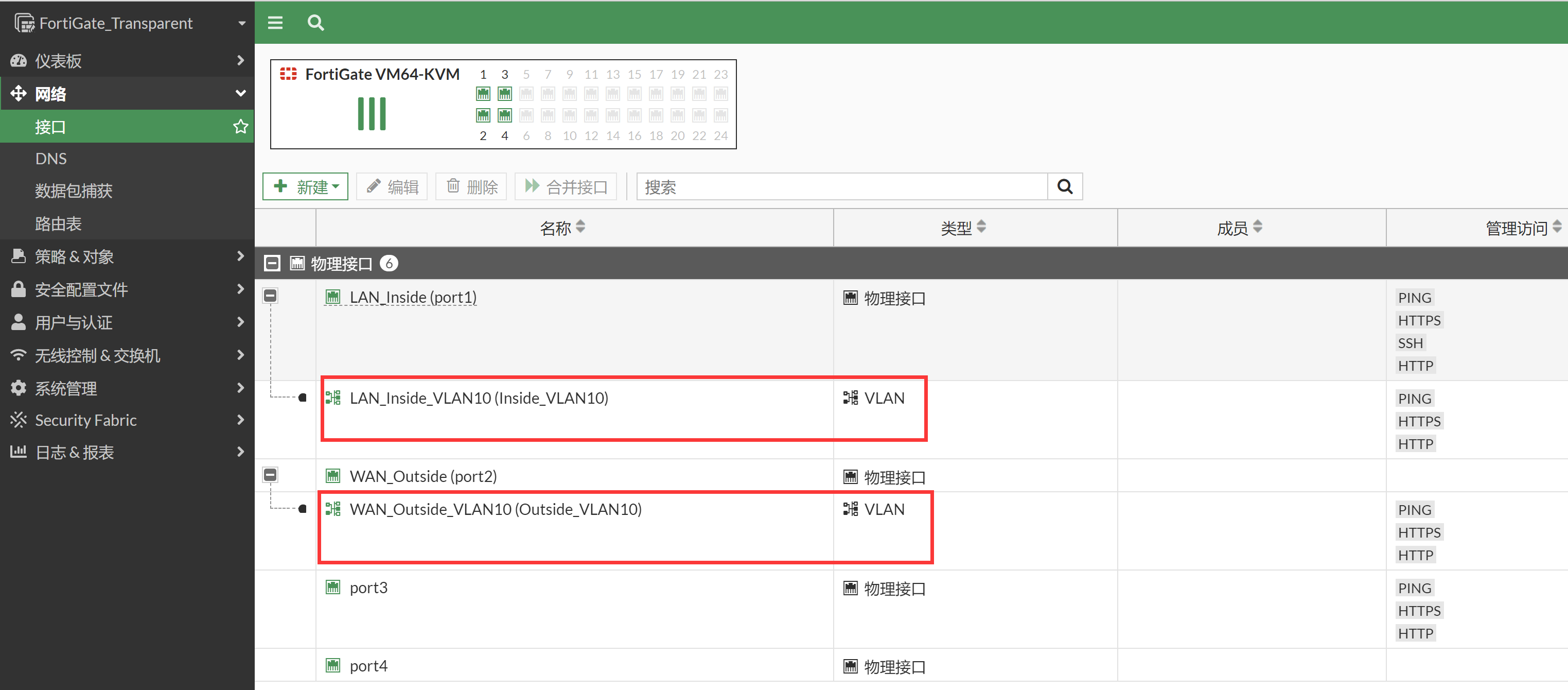

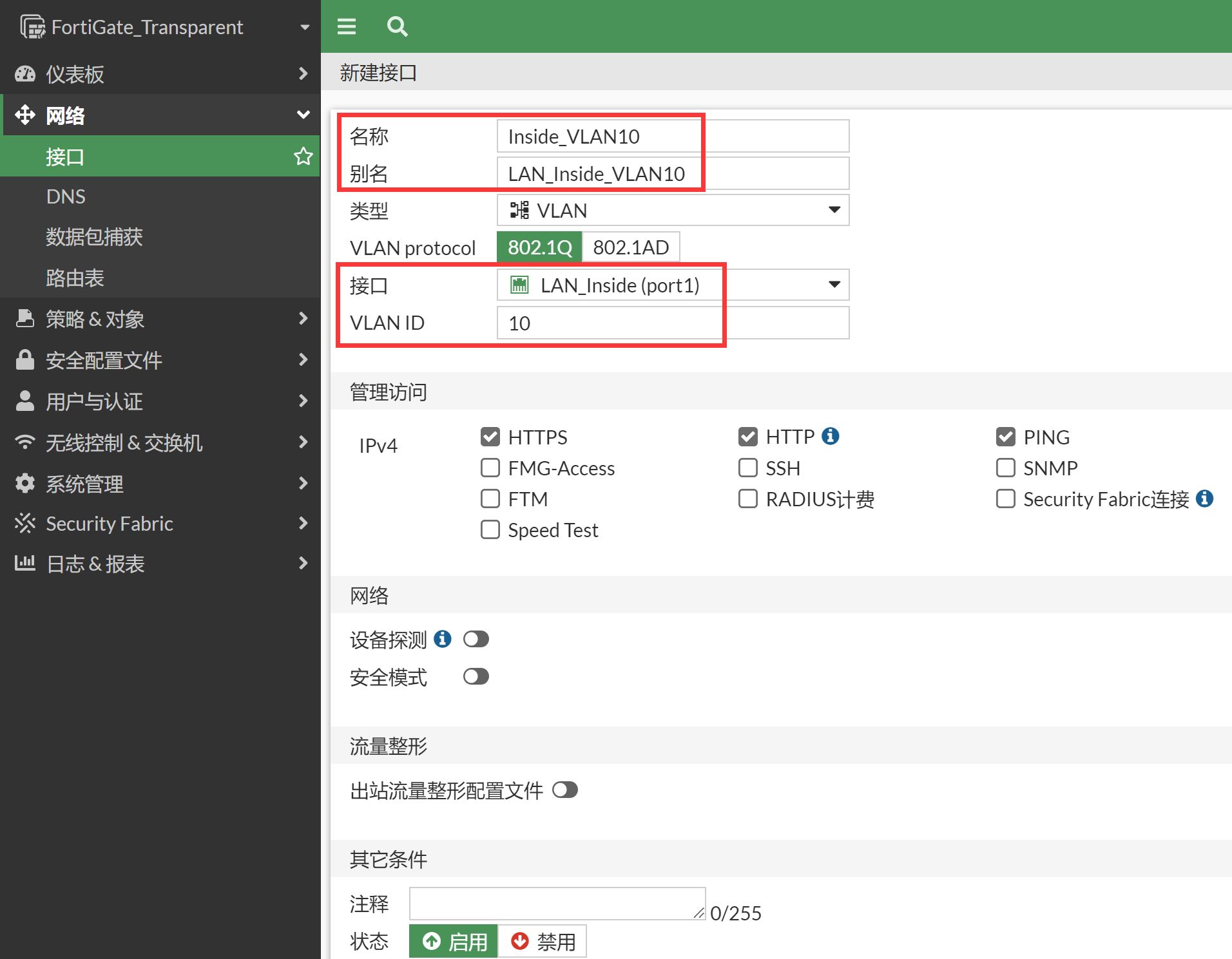

  9. 在 FGT 的 Port1 和 Port2 上增加 Inside_VLAN10 和 Outside_VLAN10 的两个 VLAN 10 的接口。

    image-20221102182435716image-20221102182729811image-20221102182903771

  10. 将两个 VLAN 接口加入到 forward-domain 10 里。

FortiGate_Transparent # config system interface
FortiGate_Transparent (interface) # edit Inside_VLAN10
FortiGate_Transparent (Inside_VLAN10) # set forward-domain 10
FortiGate_Transparent (Inside_VLAN10) # next
FortiGate_Transparent (interface) # edit Outside_VLAN10
FortiGate_Transparent (Outside_VLAN10) # set forward-domain 10
FortiGate_Transparent (Outside_VLAN10) # end

重要

配置 VLAN - ID 的场景下则必须配置“forward-domain”否则 FGT 的 MAC 地址表项会错乱翻转，业务不通，甚至存在广播风暴的风险。

重要

假设不配置 forward-domain，由于 port2、port2.10（Outside_VLAN10）都是属于同一个广播域，那么 192.168.10.1 请求 192.168.10.99 的 ARP 广播请求会被发送到 port2、port2.10（Outside_VLAN10）甚至 port1 都会被广播出去，同时由于 Router2 的 E0/0（192.168.1.99）和 E0/0.10（192.168.10.99）的 MAC 地址一样都是：aa:bb:cc:00:20:00，由于在同一个广播域中的不同接口不能存在相同的 MAC 地址，此时 port2 也可以学习到 aa:bb:cc:00:20:00, 同时 port2.10（Outside_VLAN10）也可以学习到 aa:bb:cc:00:20:00，这样会造成 MAC 地址表冲突，同时 MAC 表中只能存在一个 MAC 表项，会操作 MAC 表翻转，如果配置全通策略，甚至可能引起环路的风险。因此配置 VLAN - ID 务必将 forward-domain 配置上，这是一个很必要的配置操作。

  1. 查看配置了 forward-domain 的 FortiGate 的 MAC 表和 Router1 的 arp 表。

    FortiGate_Transparent # diag netlink brctl name host root.b
show bridge control interface root.b host.
fdb: size=2048, used=6, num=10, depth=2
Bridge root.b host table
port no device  devname mac addr                ttl     attributes
...
  6     14      Outside_VLAN10  aa:bb:cc:00:20:00       5        Hit(5)
  2     4       port2   aa:bb:cc:00:20:00       0        Hit(0)
...
    Router1#show arp
Protocol  Address          Age (min)  Hardware Addr   Type   Interface
...
Internet  192.168.1.99            0   aabb.cc00.2000  ARPA   Ethernet0/0
Internet  192.168.10.99           0   aabb.cc00.2000  ARPA   Ethernet0/0.10
...

  2. 此时再看 VLAN10 的业务，在 Router1 上使用 192.168.10.1 ping 192.168.10.99。

    Router1#ping 192.168.10.99
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.10.99, timeout is 2 seconds:
.....
Success rate is 0 percent (0/5)

  3. 虽然还是不通，但是情况已经不一样了，明显 VLAN10 的数据全部上送到了 CPU 进行处理，ARP 可正常学习，只是 ping 不通，原因是防火墙没有配置策略，所以匹配了默认的 drop 策略。

    FortiGate_Transparent # diagnose sniffer packet any "arp or icmp" 4 0 l
interfaces=[any]
filters=[arp or icmp]
2019-07-03 18:24:49.697190 Inside_VLAN10 in arp who-has 192.168.10.99 tell 192.168.10.1
2019-07-03 18:24:49.697218 Outside_VLAN10 out arp who-has 192.168.10.99 tell 192.168.10.1
2019-07-03 18:24:49.698089 Outside_VLAN10 in arp reply 192.168.10.99 is-at aa:bb:cc:0:20:0
2019-07-03 18:24:49.698102 Inside_VLAN10 out arp reply 192.168.10.99 is-at aa:bb:cc:0:20:
2019-07-03 18:24:51.700405 Inside_VLAN10 in 192.168.10.1 -> 192.168.10.99: icmp: echo request
2019-07-03 18:24:53.700372 Inside_VLAN10 in 192.168.10.1 -> 192.168.10.99: icmp: echo request
2019-07-03 18:24:55.704350 Inside_VLAN10 in 192.168.10.1 -> 192.168.10.99: icmp: echo request
2019-07-03 18:24:57.704314 Inside_VLAN10 in 192.168.10.1 -> 192.168.10.99: icmp: echo request
    Router1#show arp
Protocol  Address          Age (min)  Hardware Addr   Type   Interface
Internet  192.168.1.1             -   aabb.cc00.6000  ARPA   Ethernet0/0
Internet  192.168.1.99            5   aabb.cc00.2000  ARPA   Ethernet0/0
Internet  192.168.10.1            -   aabb.cc00.6000  ARPA   Ethernet0/0.10
Internet  192.168.10.99           0   aabb.cc00.2000  ARPA   Ethernet0/0.10  // arp可以学习到
Internet  192.168.20.1            -   aabb.cc00.6000  ARPA   Ethernet0/0.20
    diagnose debug flow filter addr 192.168.10.1
diagnose debug flow filter  proto 1
diagnose debug flow show function-name enable
diagnose debug flow trace start 10
diagnose debug enable

id=20085 trace_id=2 func=print_pkt_detail line=5428 msg="vd-root:0 received a packet(proto=1, 192.168.10.1:17->192.168.10.99:2048) from Inside_VLAN10. type=8, code=0, id=17, seq=0."
id=20085 trace_id=2 func=init_ip_session_common line=5593 msg="allocate a new session-00000244"
id=20085 trace_id=2 func=br_fw_forward_handler line=565 msg="Denied by forward policy check"

  4. 此时在 FortiGate 上配置 VLAN 10 的放通安全策略。

    image-20221111142622126

  5. VLAN10 的数据可以正常通信。

    Router1#ping 192.168.10.99 repeat 100
Type escape sequence to abort.
Sending 100, 100-byte ICMP Echos to 192.168.10.99, timeout is 2 seconds:
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Success rate is 100 percent (100/100), round-trip min/avg/max = 1/1/2 ms
    FortiGate_Transparent # diagnose sniffer packet any "icmp or arp" 4 0 l
interfaces=[any]
filters=[icmp or arp]
2019-07-03 18:57:39.090299 Inside_VLAN10 in 192.168.10.1 -> 192.168.10.99: icmp: echo request
2019-07-03 18:57:39.090376 Outside_VLAN10 out 192.168.10.1 -> 192.168.10.99: icmp: echo request
2019-07-03 18:57:39.090379 port2 out 192.168.10.1 -> 192.168.10.99: icmp: echo request
2019-07-03 18:57:39.091154 Outside_VLAN10 in 192.168.10.99 -> 192.168.10.1: icmp: echo reply
2019-07-03 18:57:39.091166 Inside_VLAN10 out 192.168.10.99 -> 192.168.10.1: icmp: echo reply
2019-07-03 18:57:39.091168 port1 out 192.168.10.99 -> 192.168.10.1: icmp: echo reply

总结

在默认的“set vlanforward disable”的情况下：

  • 如果 FGT 本地存在 VLAN - ID 接口（此处为类似 VLAN1 的接口 port1）则数据会上送 CPU 处理，如果配置 VLAN10 的接口，则接收到了 VLAN - TAG10 的 VLAN 数据也会上送 CPU 处理，那么通不通就完全看安全策略是否放通了。
  • 如果 FGT 本地不存在 VLAN - ID 的接口，收到了 VLAN - TAG 的数据，且本地并没有相应的 VLAN 接口，那么这样的数据将会被 FGT 底层当做非 IP 数据丢弃，上送 CPU 的机会都没有，直接丢弃，连 arp 都不处理，直接丢弃。

场景二：开启 vlanforward

实验步骤

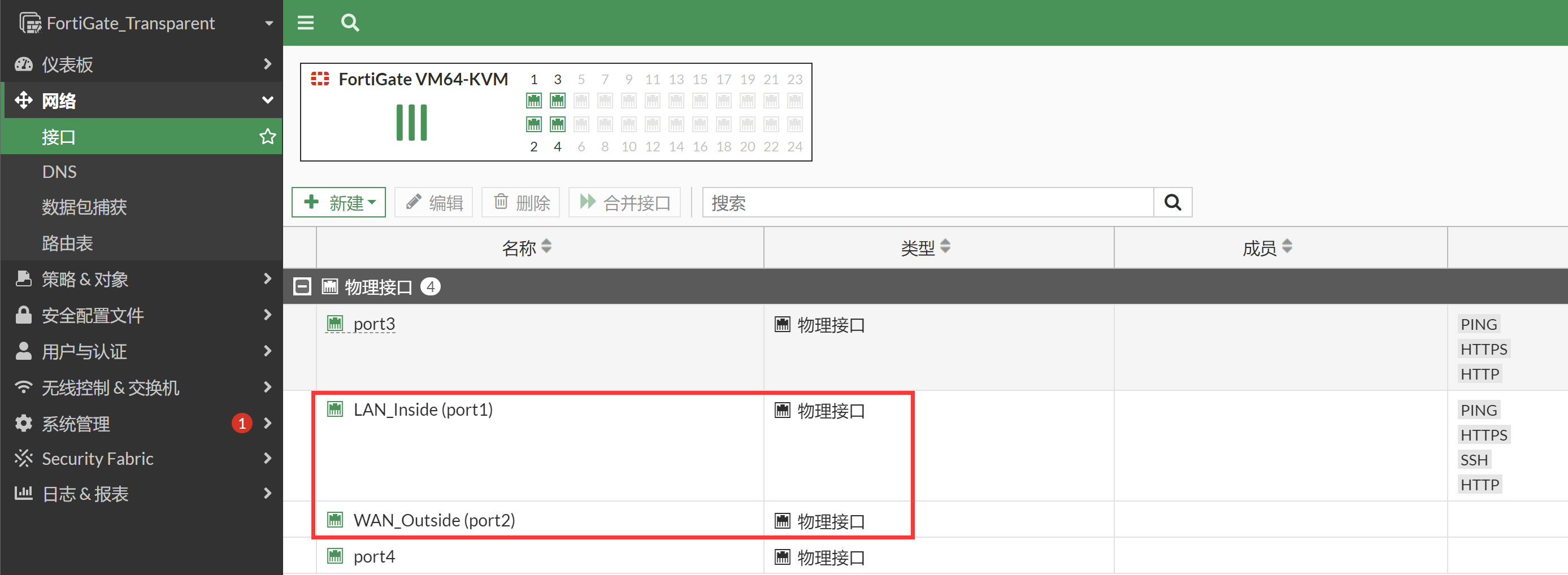

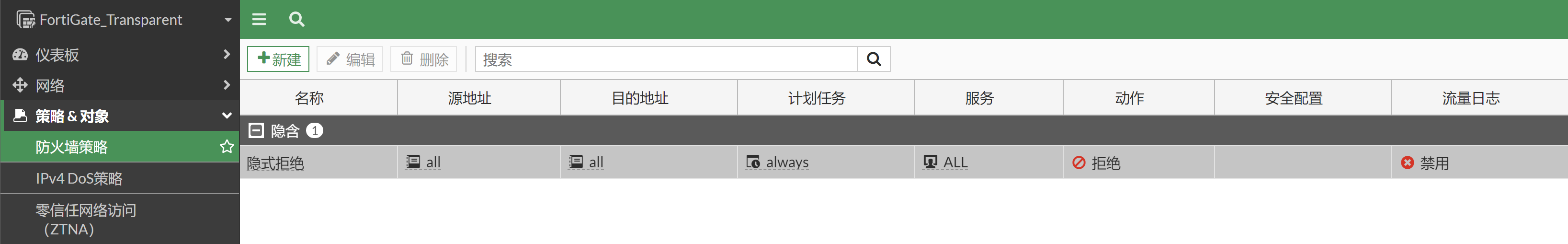

  1. 在 port1 和 port2 上开启 vlanforward（不配置任何 VLAN 接口和安全策略）。

    config system interface
    edit "port1"
        set vdom "root"
        set allowaccess ping https ssh http
        set vlanforward enable
        set type physical
        set alias "LAN_Inside"
        set snmp-index 1
    next
    edit "port2"
        set vdom "root"
        set allowaccess ping https ssh http
        set vlanforward enable
        set type physical
        set alias "WAN_Outside"
        set snmp-index 2
    next
end
    image-20221111201621450image-20221111201639370

  2. 再次测试一下 Router1 到 Router2 的 VLAN 20 的业务，VLAN 20 的数据是通的。

    Router1#ping 192.168.20.99
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.20.99, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/2 ms

  3. 但是在 FGT 上抓取不到任何的 VLAN20 相关的数据，数据没有上送到 CPU 处理，直接被 bypass 掉了。

    FortiGate_Transparent # diagnose sniffer packet any "icmp or arp" 4 0 l
interfaces=[any]
filters=[icmp or arp]

总结

如果 FGT 上没有创建 VLAN20 的这个接口，同时接口开启了 vlanforward，那么相当于这些未知的携带了 VLAN - TAG 的数据，将会统统 bypass 掉，不上 CPU 处理直接转发走。

如果不熟悉 vlanforward 和 forward-domain 的工作原理，这样的 bypass 流量风险比较大，因为那些 bypass 的流量 FGT 完全不可控，也不可见，一旦出问题完全无法掌控，因此 vlanforward 不建议开启，保持默认 disable 即可。
