组播 (OSPF) 与透明模式
组播 (OSPF) 与透明模式
网络需求
路由器 1 和路由器 2 之间运行了动态路由协议，防火墙以透明模式运行在两台路由器之间，需要确保两台路由器之间的动态路由协议运行正常，并且数据可通。

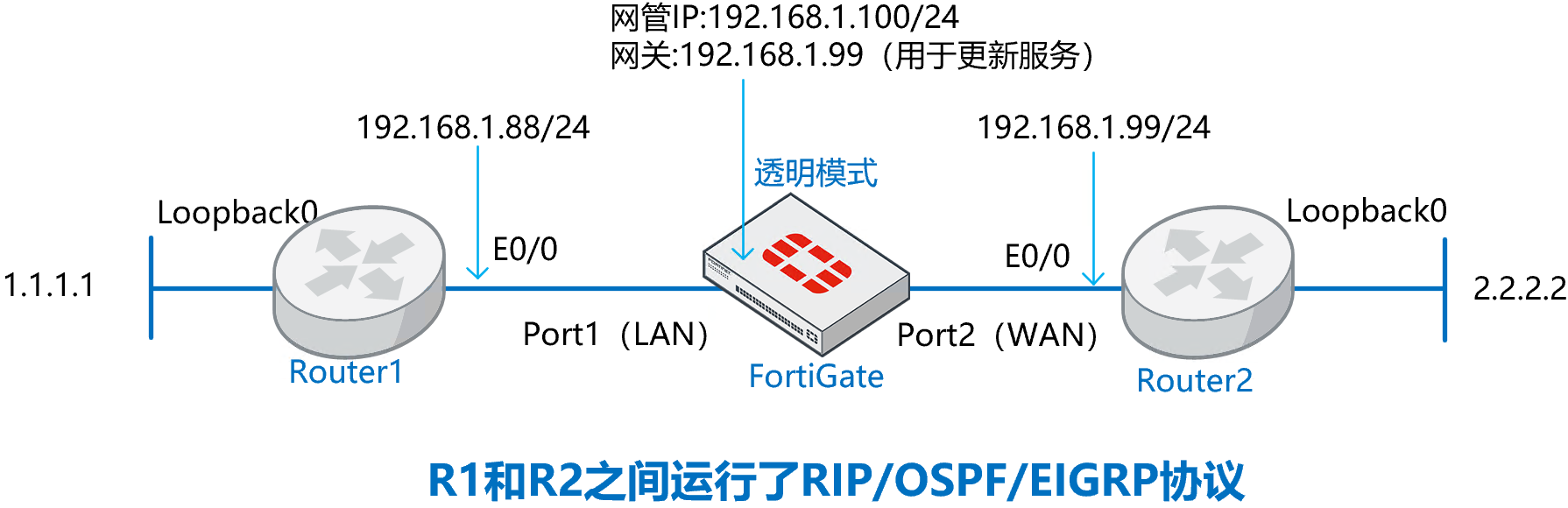

网络拓扑
配置要点
Router1/Router2 路由器的基础配置
将防火墙配置为透明模式并开启网管
默认不配置策略情况下，观察动态路由协议的情况
配置安全策略解决 OSPF/EIGRP 邻居关系异常
配置步骤和结果验证
Router1/Router2 路由器的基础配置。
Router1：
interface Loopback0 ip address 1.1.1.1 255.255.255.255 ! interface Ethernet0/0 ip address 192.168.1.88 255.255.255.0 no shutdown ! router ospf 10 network 1.1.1.1 0.0.0.0 area 0 network 192.168.1.0 0.0.0.255 area 0 ! router rip version 2 network 1.0.0.0 network 192.168.1.0 no auto-summary ! router eigrp 10 network 1.1.1.1 0.0.0.0 network 192.168.1.0Router2：
interface Loopback0 ip address 2.2.2.2 255.255.255.255 ! interface Ethernet0/0 ip address 192.168.1.99 255.255.255.0 no shutdown ! router ospf 10 network 2.2.2.2 0.0.0.0 area 0 network 192.168.1.0 0.0.0.255 area 0 ! router rip version 2 network 2.0.0.0 network 192.168.1.0 no auto-summary ! router eigrp 10 network 2.2.2.2 0.0.0.0 network 192.168.1.0将防火墙配置为透明模式，进入设备命令行（CLI）中进行配置，修改 FGT 的运行模式为透明模式（默认为 NAT 路由模式）。注意切换透明模式防火墙需要防火墙没有相关接口、策略、路由等配置。配置可以管理防火墙的本地 IP 和网关。
config system global set hostname FortiGate_Transparent end config system settings set opmode transparent set manageip 192.168.1.100 255.255.255.0 set gateway 192.168.1.99 endMGMT 口默认有管理权限，要通过 port1（LAN）接口管理设备为例，开启 port1（LAN）管理 FGT 的命令如下。允许网管协议从 Port1 接口通过 https/http/SSH/Ping 访问透明模式的 FortiGate。
config system interface edit port1 edit allowaccess https http ping ssh end默认不配置策略情况下，观察动态路由协议的情况，RIP 邻居是正常的，但是 OSPF 邻居无法建立成功，EIGRP 邻居路由学习异常，邻居反复的震荡。
Router1#show ip rip database 1.0.0.0/8 auto-summary 1.1.1.1/32 directly connected, Loopback0 2.0.0.0/8 auto-summary 2.2.2.2/32 [1] via 192.168.1.99, 00:00:01, Ethernet0/0 192.168.1.0/24 auto-summary 192.168.1.0/24 directly connected, Ethernet0/0 Router1#show ip route ... R 2.2.2.2 [120/1] via 192.168.1.99, 00:00:03, Ethernet0/0 ...Router1#show ip ospf database OSPF Router with ID (1.1.1.1) (Process ID 10) Router Link States (Area 0) Link ID ADV Router Age Seq# Checksum Link count 1.1.1.1 1.1.1.1 274 0x80000003 0x00F9A5 2 Router1#show ip ospf neighbor Neighbor ID Pri State Dead Time Address Interface 2.2.2.2 1 EXSTART/DR 00:00:31 192.168.1.99 Ethernet0/0 Router1#show ip ospf neighbor Neighbor ID Pri State Dead Time Address Interface 2.2.2.2 1 INIT/DROTHER 00:00:37 192.168.1.99 Ethernet0/0 *Jul 2 07:55:15.999: %OSPF-5-ADJCHG: Process 10, Nbr 2.2.2.2 on Ethernet0/0 from EXSTART to DOWN, Neighbor Down: Too many retransmissions *Jul 2 07:56:16.002: %OSPF-5-ADJCHG: Process 10, Nbr 2.2.2.2 on Ethernet0/0 from DOWN to DOWN, Neighbor Down: Ignore timer expiredRouter1# *Jul 2 07:55:24.200: %DUAL-5-NBRCHANGE: EIGRP-IPv4 10: Neighbor 192.168.1.99 (Ethernet0/0) is down: retry limit exceeded *Jul 2 07:55:28.663: %DUAL-5-NBRCHANGE: EIGRP-IPv4 10: Neighbor 192.168.1.99 (Ethernet0/0) is up: new adjacency重要
原因分析：
我们知道 RIP/OSPF/EIGRP 都是用组播 IP 来建立邻居关系：RIP:224.0.0.9，OSPF:224.0.0.5/224.0.0.6，EIGRP:224.0.0.10。
对应 FGT 来说默认情况下：
如果组播是不通，为何 RIP 协议又可以正常使用？
如果组播是通的，为何 OSPF/EIGRP 邻居关系异常呢？
怎么看都是有点矛盾的！
让我们带着这个疑惑来分析一下原因，首先，我们来看 FortiGate 透明模式下组播到底通还是不通，答案是：通的。原因是默认情况下有两个系统默认的设置允许组播通过 FortiGate 的。
配置 1：系统设置：
FortiGate_Transparent # config system settings FortiGate_Transparent (settings) # show full-configuration | grep multicast set multicast-skip-policy disable //默认为disable，组播流量默认需要查询策略。如果修改为enable，则会bypass掉组播流量，组播流量也是可以通的，但是FGT上不会建立组播的会话 set gui-multicast-policy enable配置 2: 组播策略：
透明模式下的 FortiGate 默认存在有一条 permit any 到 any 全通的组播策略。

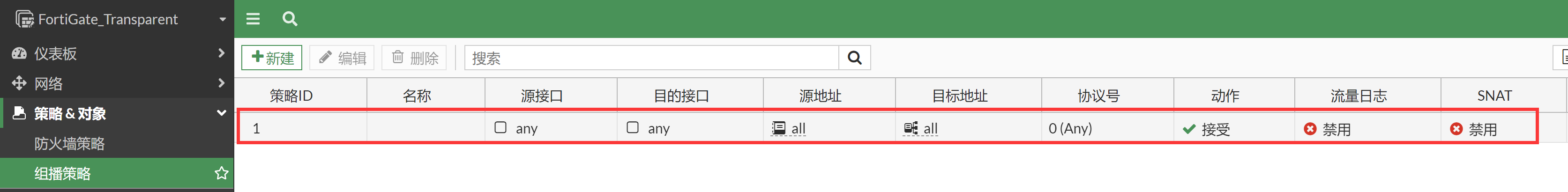

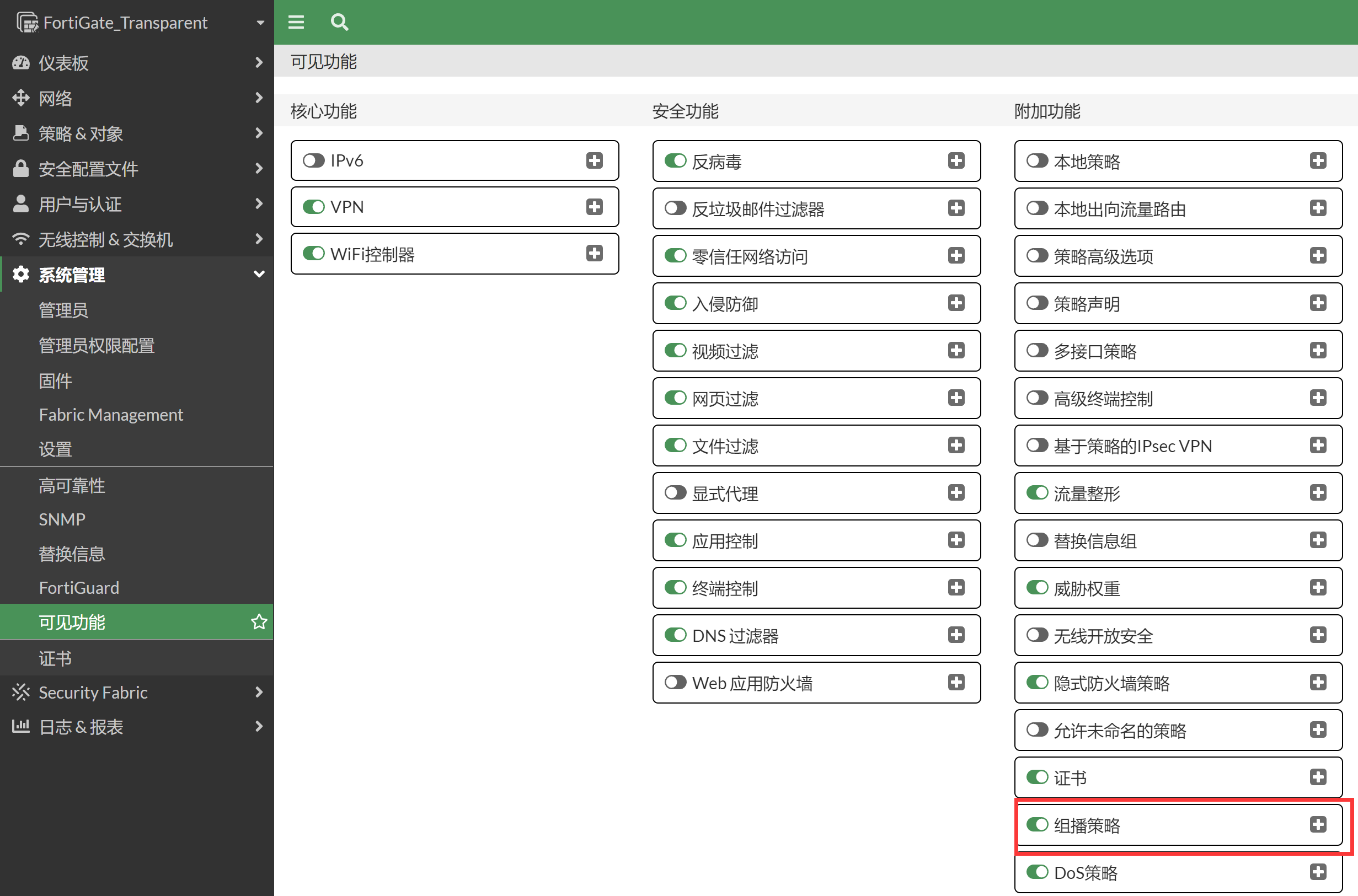

FortiGate_Transparent # config firewall multicast-policy FortiGate_Transparent (multicast-policy) # show config firewall multicast-policy edit 1 set srcintf "any" set dstintf "any" set srcaddr "all" set dstaddr "all" next end在 GUI 中查看组播策略（需要在系统管理 → 可见功能中打开组播策略显示），可以看到这条默认放通的组播策略。

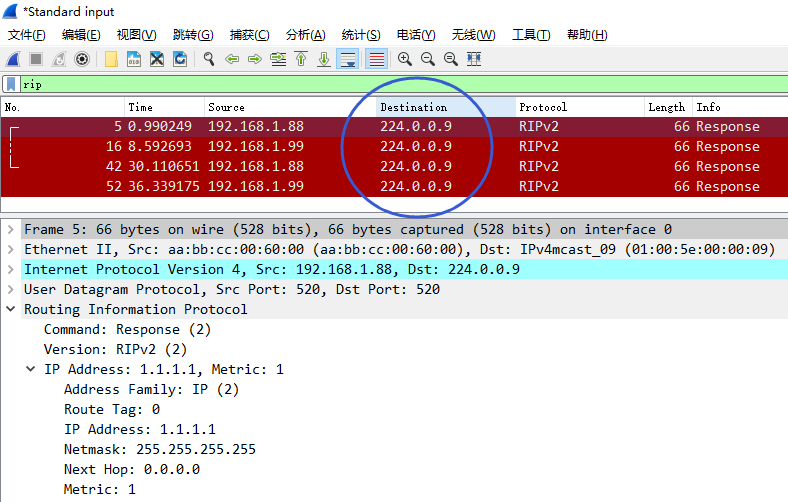

通过上述两个默认的配置，可以看出 FGT 的组播默认就是通的。在 FGT 查看组播会话，这样就可以解释通为什么 RIP 路由协议是 OK 的了，抓包可以看到 RIP 协议只有 224.0.0.9 的组播报文。
FortiGate_Transparent # diagnose sys mcast-session list session info: id=6 vf=0 proto=17 192.168.1.1.520->224.0.0.9.520 //RIP会话 used=2 path=3 duration=137 expire=177 indev=3 pkts=6 bytes=312 state=00000002:tp path: policy=1, outdev=4 session info: id=4 vf=0 proto=17 192.168.1.99.520->224.0.0.9.520 //RIP会话 used=2 path=3 duration=1035 expire=174 indev=4 pkts=38 bytes=1976 state=00000002:tp path: policy=1, outdev=3 Total 6 sessions session info: id=3 vf=0 proto=89 192.168.1.1.0->224.0.0.5.0 //OSPF会话 used=2 path=3 duration=1037 expire=179 indev=3 pkts=110 bytes=8720 state=00000002:tp path: policy=1, outdev=4 session info: id=5 vf=0 proto=89 192.168.1.99.0->224.0.0.5.0 //OSPF会话 used=2 path=3 duration=1034 expire=176 indev=4 pkts=110 bytes=8688 state=00000002:tp path: policy=1, outdev=3 session info: id=7 vf=0 proto=88 192.168.1.1.0->224.0.0.10.0 //EIGRP会话 used=2 path=3 duration=22 expire=175 indev=3 pkts=6 bytes=410 state=00000002:tp path: policy=1, outdev=4 session info: id=2 vf=0 proto=88 192.168.1.99.0->224.0.0.10.0 //EIGRP会话 used=2 path=3 duration=1041 expire=176 indev=4 pkts=226 bytes=13610 state=00000002:tp path: policy=1, outdev=3
既然 RIP 路由协议可以正常使用，那为什么 OSPF 和 EIGRP 却不行呢？进一步的分析你会发现，OSPF 和 EIGRP 的组播其实是正常转发的，但是 OSPF 和 EIGRP 建立邻居关系不仅仅只使用了组播，而且还使用单播，默认情况下没有任何策略情况下，单播的数据会被默认丢弃，因此邻居关系异常。
重要

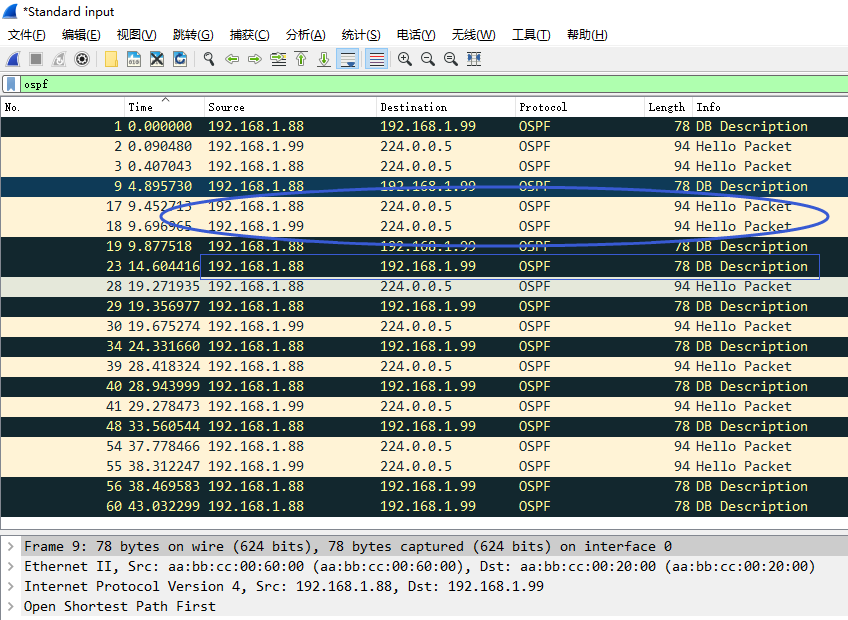

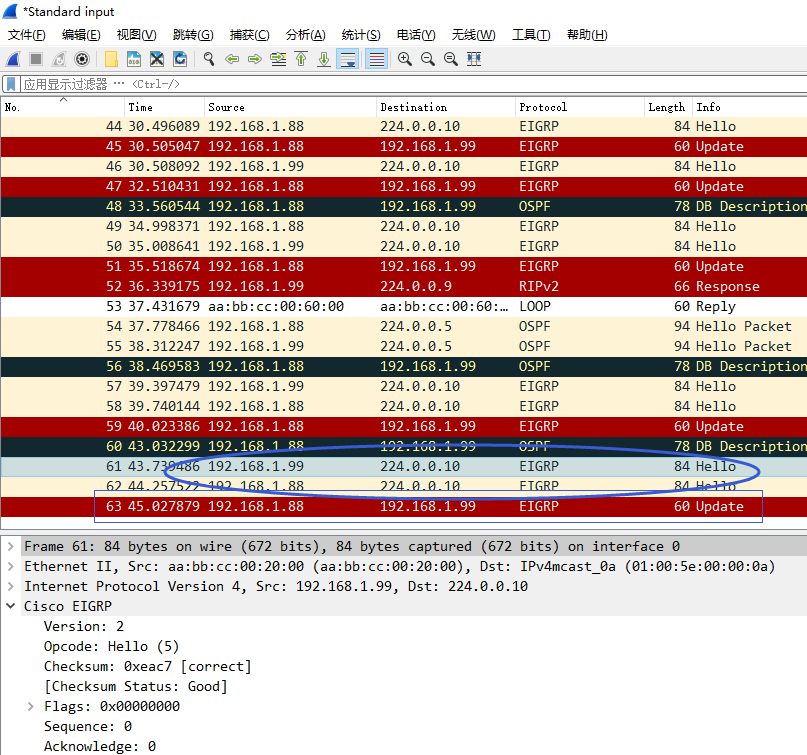

OSPF 的 DB Description 报文使用单播，EIGRP 的 Update 报文使用单播。这是 OSPF 和 EIGRP 邻居关系异常的真正原因。

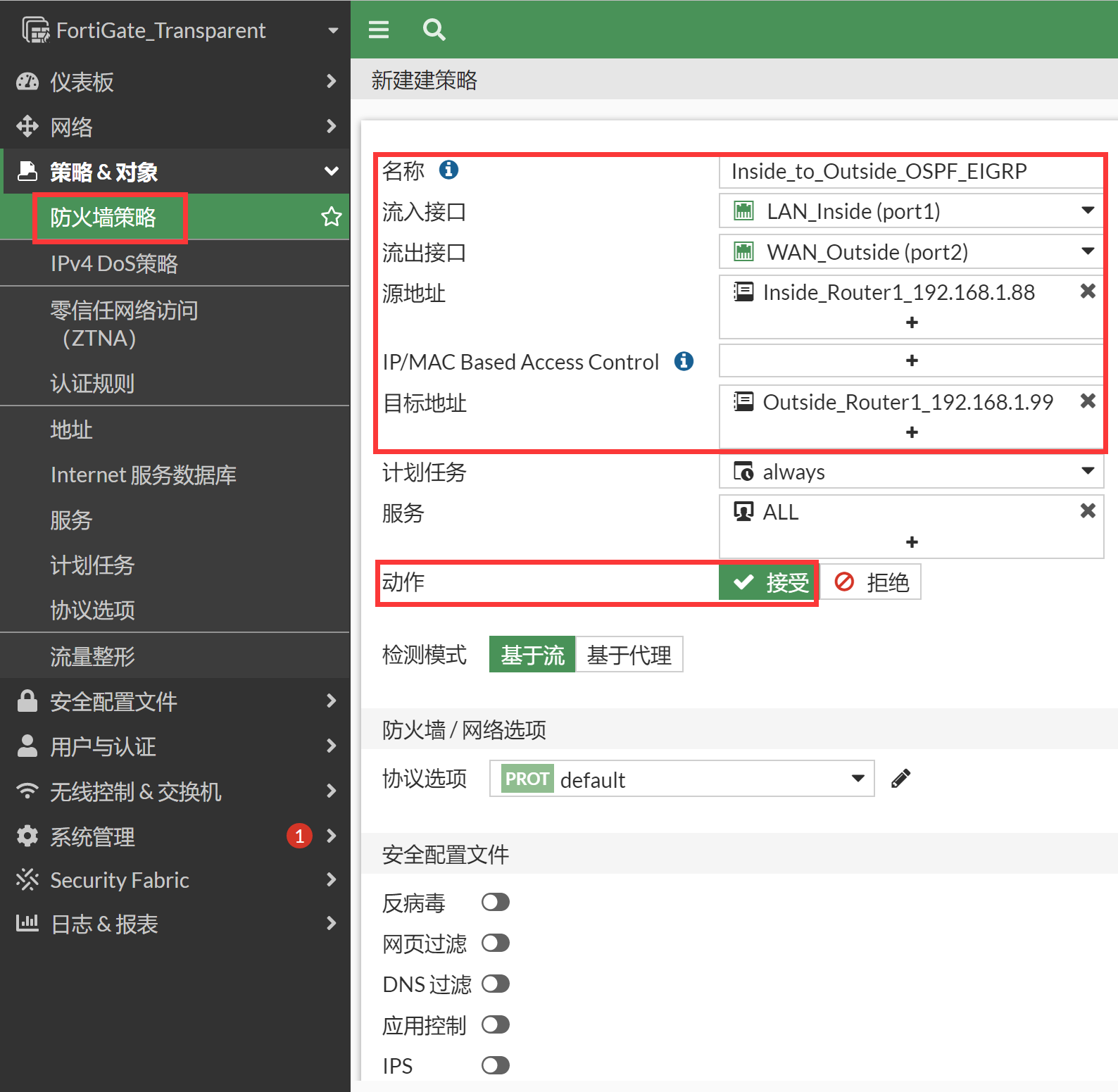

既然原因清楚了，那么要解决这个问题就很简单了。只需要配置单播安全策略解决 OSPF/EIGRP 邻居关系异常即可。首先创建 port1 → port2 的单播放通策略，源目为 Router1 和 Router2 的 IP 地址。

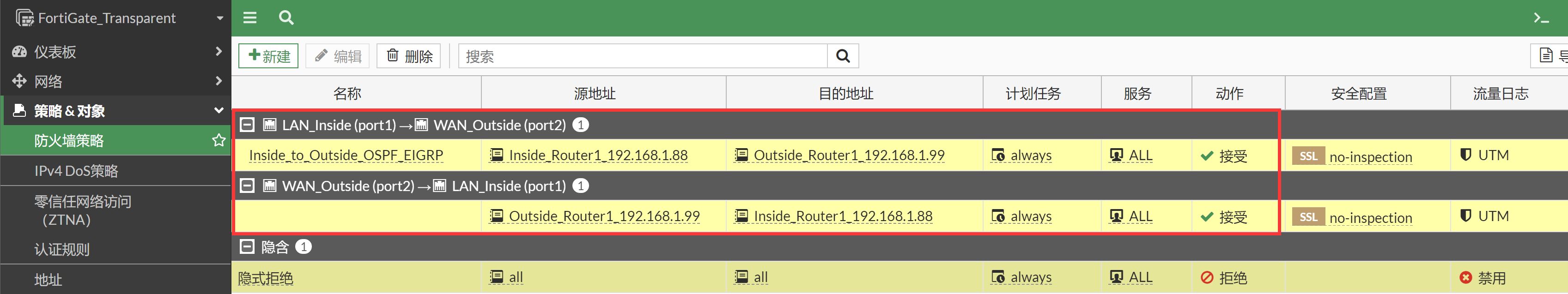

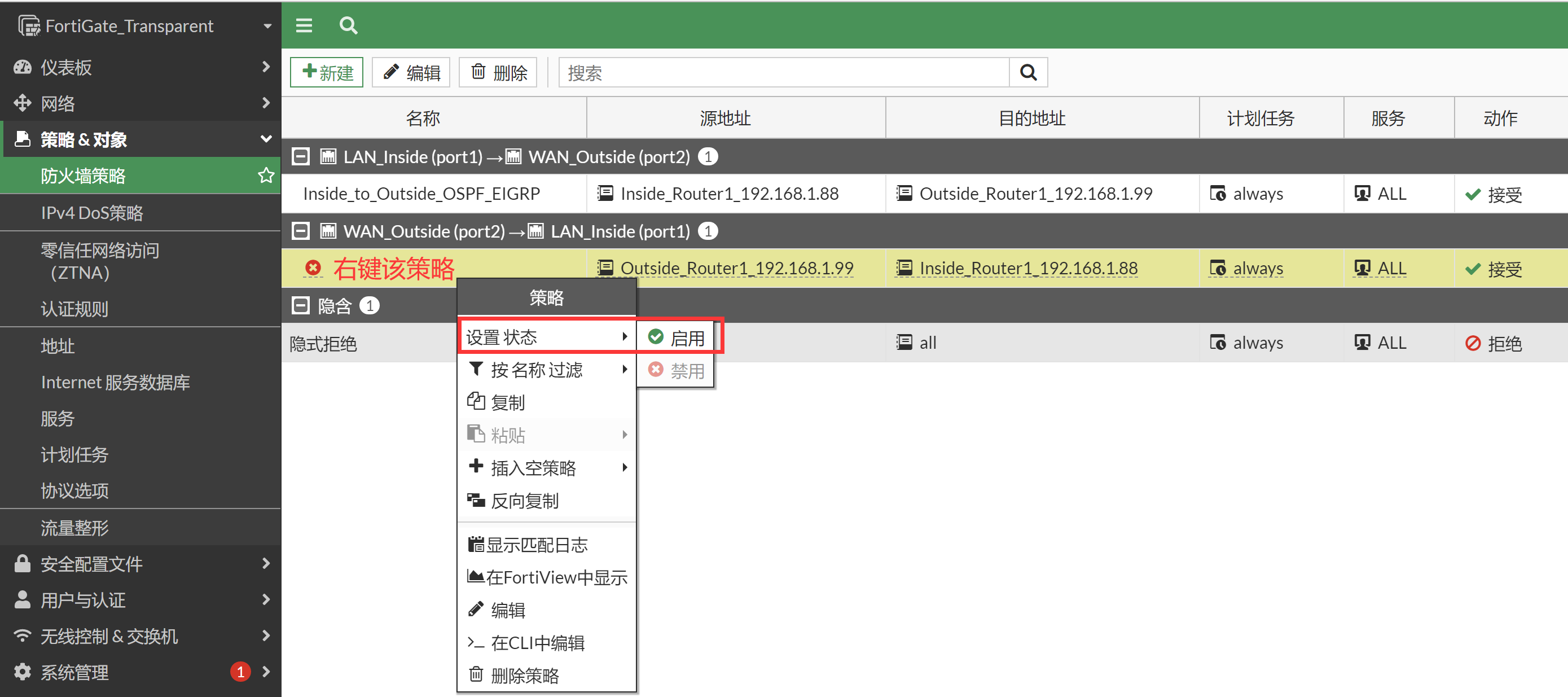

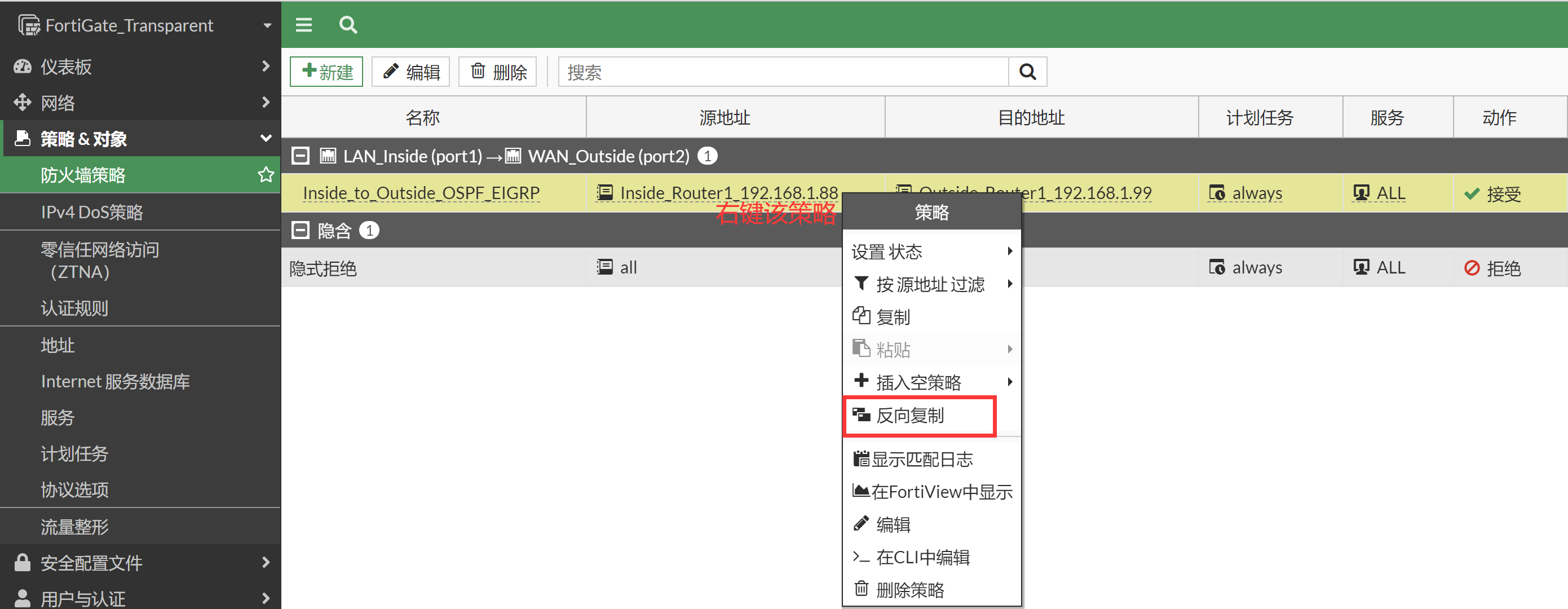

创建完成后，右键点击该策略，选择创建反向策略，放通 Router2 到 Router1 的单播流量，并启用该策略（自行修改名称）。
上述两条策略配置完毕，会发现 RIP/OSPF/EIGRP 的邻居关系都已经正常建立，路由学习也正常。
Router1#show ip ospf neighbor Neighbor ID Pri State Dead Time Address Interface 2.2.2.2 1 FULL/DR 00:00:34 192.168.1.99 Ethernet0/0 Router1#show ip eigrp neighbors EIGRP-IPv4 Neighbors for AS(10) H Address Interface Hold Uptime SRTT RTO Q Seq (sec) (ms) Cnt Num 0 192.168.1.99 Et0/0 13 00:03:06 23 138 0 35 Router1#show ip eigrp topology EIGRP-IPv4 Topology Table for AS(10)/ID(1.1.1.1) Codes: P - Passive, A - Active, U - Update, Q - Query, R - Reply, r - reply Status, s - sia Status P 192.168.1.0/24, 1 successors, FD is 281600 via Connected, Ethernet0/0 P 2.2.2.2/32, 1 successors, FD is 409600 via 192.168.1.99 (409600/128256), Ethernet0/0 P 1.1.1.1/32, 1 successors, FD is 128256 via Connected, Loopback0 Router1#show ip ospf database OSPF Router with ID (1.1.1.1) (Process ID 10) Router Link States (Area 0) Link ID ADV Router Age Seq# Checksum Link count 1.1.1.1 1.1.1.1 252 0x80000005 0x0098DF 2 2.2.2.2 2.2.2.2 253 0x80000005 0x008DD3 2 Net Link States (Area 0) Link ID ADV Router Age Seq# Checksum 192.168.1.99 2.2.2.2 253 0x80000001 0x003B1D Router1#show ip rip database 1.0.0.0/8 auto-summary 1.1.1.1/32 directly connected, Loopback0 192.168.1.0/24 auto-summary 192.168.1.0/24 directly connected, Ethernet0/0 Router1#show ip route ... D 2.2.2.2 [90/409600] via 192.168.1.99, 00:02:51, Ethernet0/0 ...此时使用 Router1 的 1.1.1.1 Ping Router2 的 2.2.2.2，是不通的，因为 FortiGate 还未放通 1.1.1.1 和 2.2.2.2 之间的单播流量。

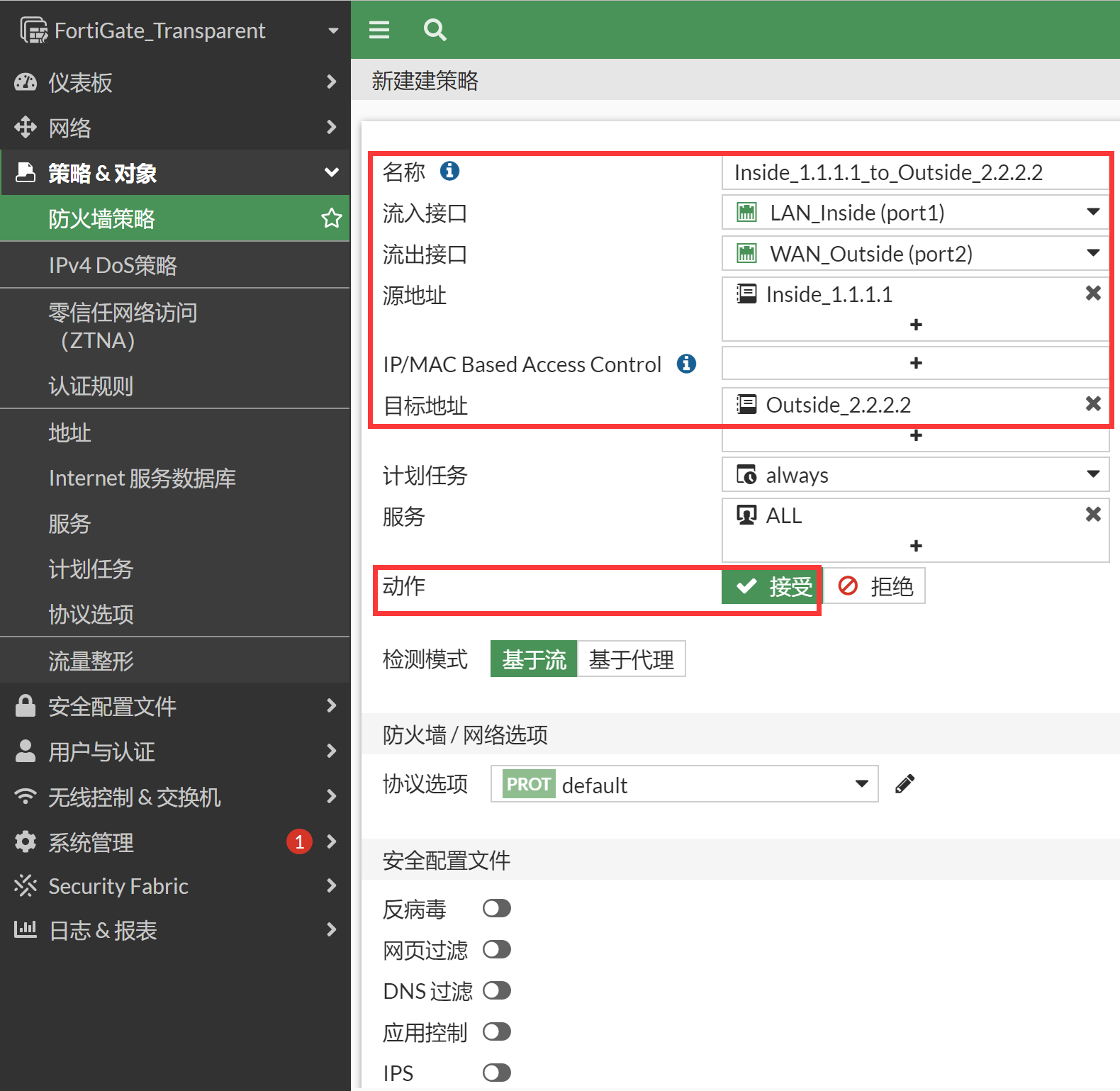

Router1#ping 2.2.2.2 source 1.1.1.1 Type escape sequence to abort. Sending 5, 100-byte ICMP Echos to 2.2.2.2, timeout is 2 seconds: Packet sent with a source address of 1.1.1.1 ..... Success rate is 0 percent (0/5)配置单播安全策略允许 Router1 的 1.1.1.1 访问 Router2 的 2.2.2.2。
再次测试 Router1 的 1.1.1.1 Ping Router2 的 2.2.2.2。
Router1#ping 2.2.2.2 source 1.1.1.1 repeat 100 Type escape sequence to abort. Sending 100, 100-byte ICMP Echos to 2.2.2.2, timeout is 2 seconds: Packet sent with a source address of 1.1.1.1 !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! !!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Success rate is 100 percent (100/100), round-trip min/avg/max = 1/1/9 ms FortiGate抓包： FortiGate_Transparent # diagnose sniffer packet any "icmp" 4 interfaces=[any] filters=[icmp] 5.551382 port1 in 1.1.1.1 -> 2.2.2.2: icmp: echo request 5.551455 port2 out 1.1.1.1 -> 2.2.2.2: icmp: echo request 5.552281 port2 in 2.2.2.2 -> 1.1.1.1: icmp: echo reply 5.552292 port1 out 2.2.2.2 -> 1.1.1.1: icmp: echo reply
补充 1
如果组播不希望默认全通，而需要策略明确的策略控制，怎么操作？

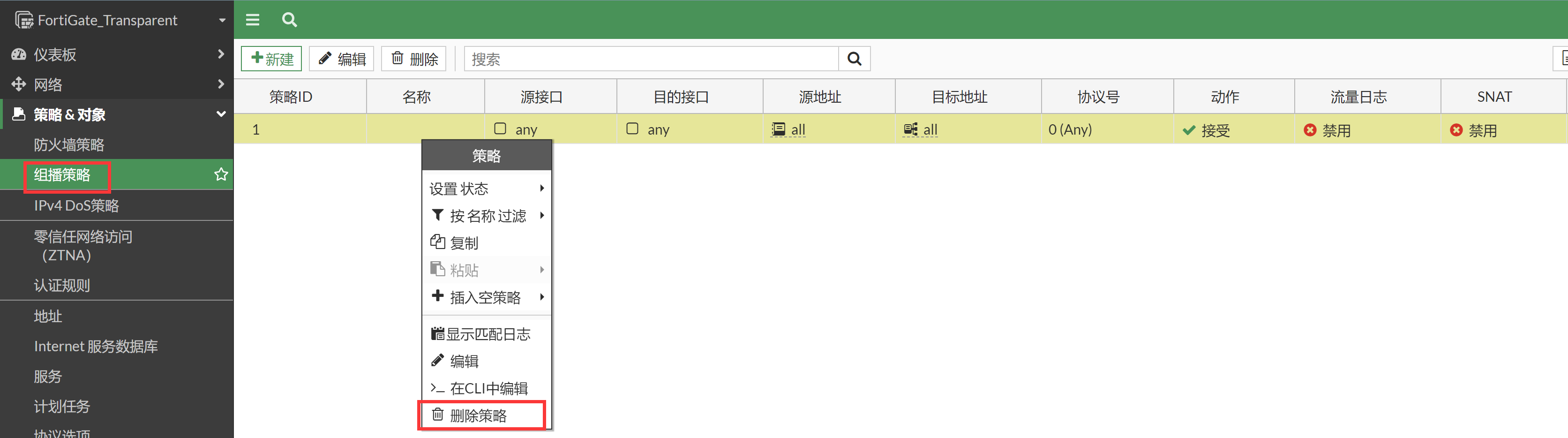

进入 FortiGate 的组播策略页面，删除组播策略的默认放通策略。

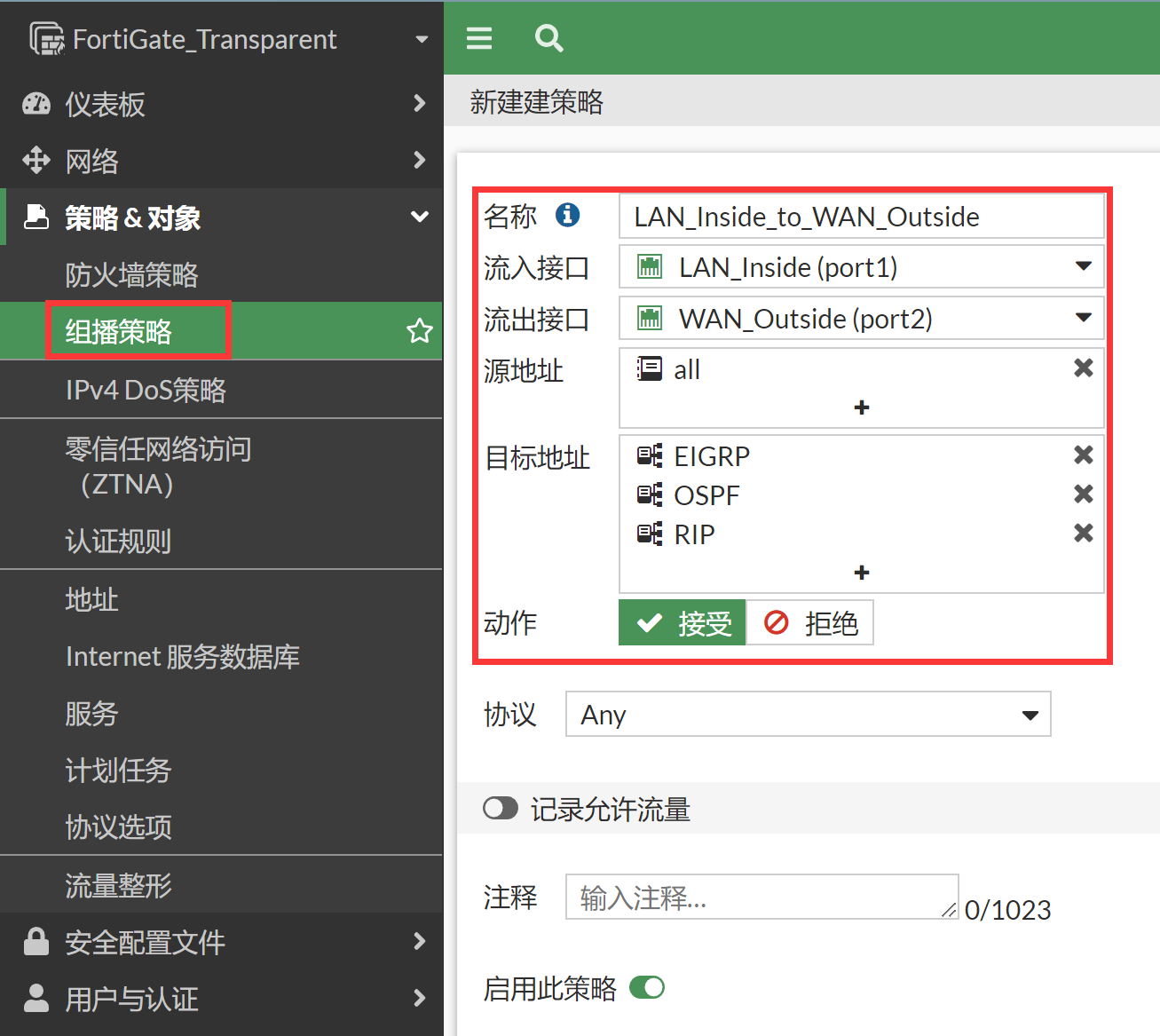

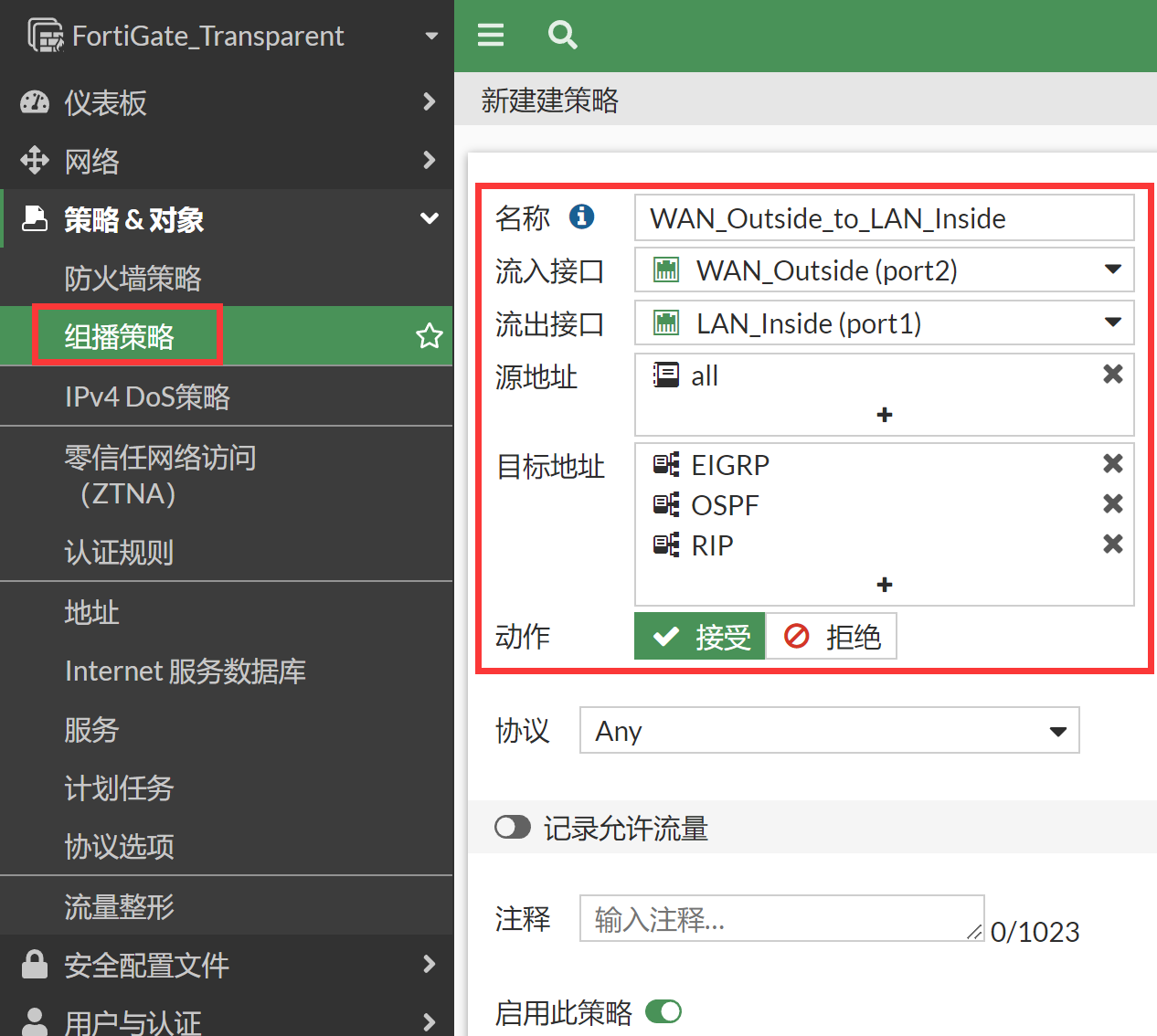

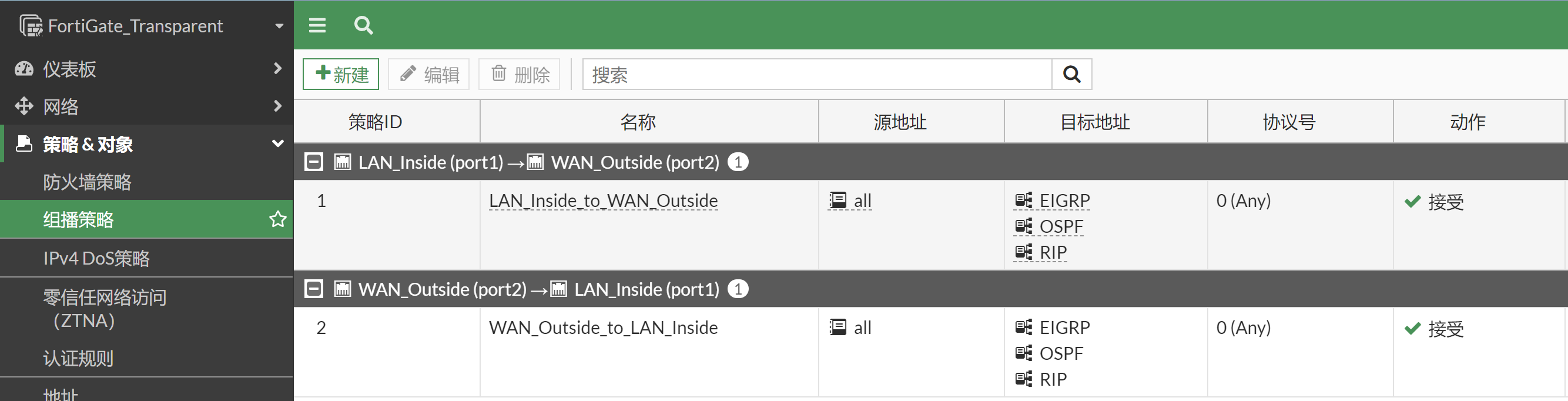

配置明细的组播策略代替 any 到 any 全通的默认组播策略即可。
补充 2
如果不想配置组播策略，可以全局系统设置中 bypass 组播流量。
FortiGate_Transparent # config system settings
FortiGate_Transparent (settings) # set multicast-skip-policy
enable Allowing multicast traffic through the FortiGate without creating a multicast firewall policy.
disable Require a multicast policy to allow multicast traffic to pass through the FortiGate. //默认是disable
FortiGate_Transparent (settings) # set multicast-skip-policy enable
FortiGate_Transparent (settings) # end
