软交换配置

功能说明

软交换口是将防火墙的多个 3 层接口，通过软件的方式，组成一个 2 层交换接口。 当 FortiGate 的每个口都为 3 层路由接口时，可以将其中的接口组成软件交换接口。

VLAN/Hardware 与 Software Switch 的区别

功能	VLAN/Hardware switch	Software switch
转发	数据包由设备硬件交换机或 SPU 在硬件层面处理	数据包由 CPU 处理
STP	支持	不支持
无线 SSIDs	不支持	支持
交换接口互访	默认允许	默认允许，可以通过策略控制

功能配置

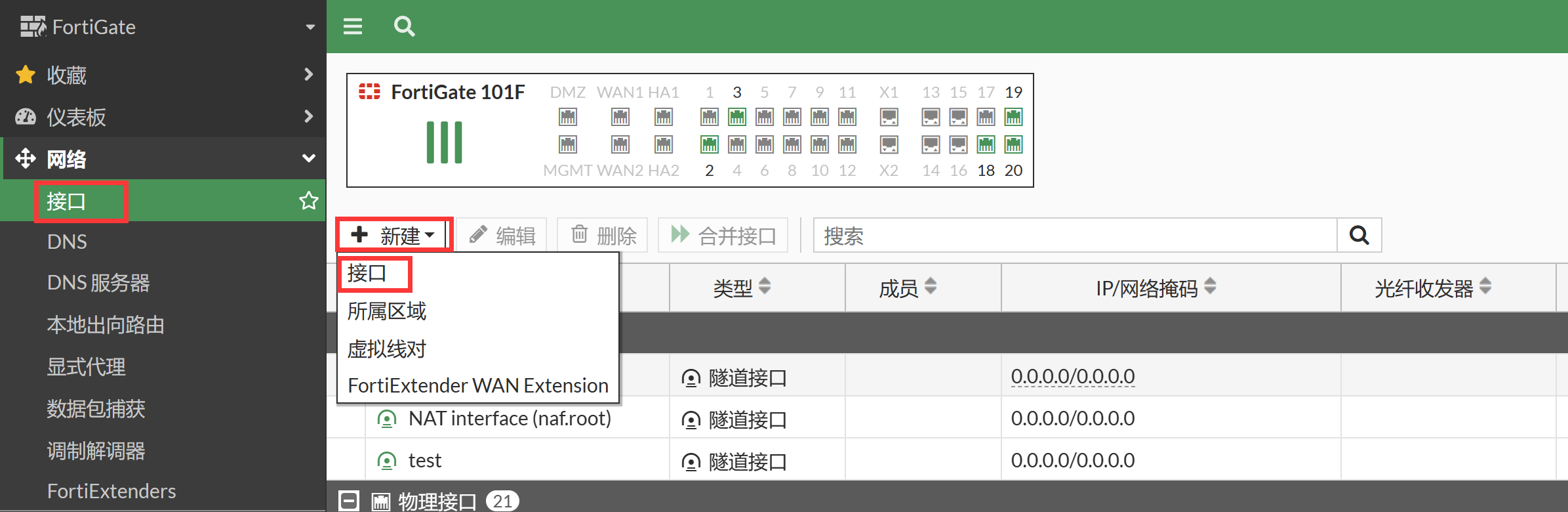

1. 添加聚合接口，进入网络 → 接口，新建接口。

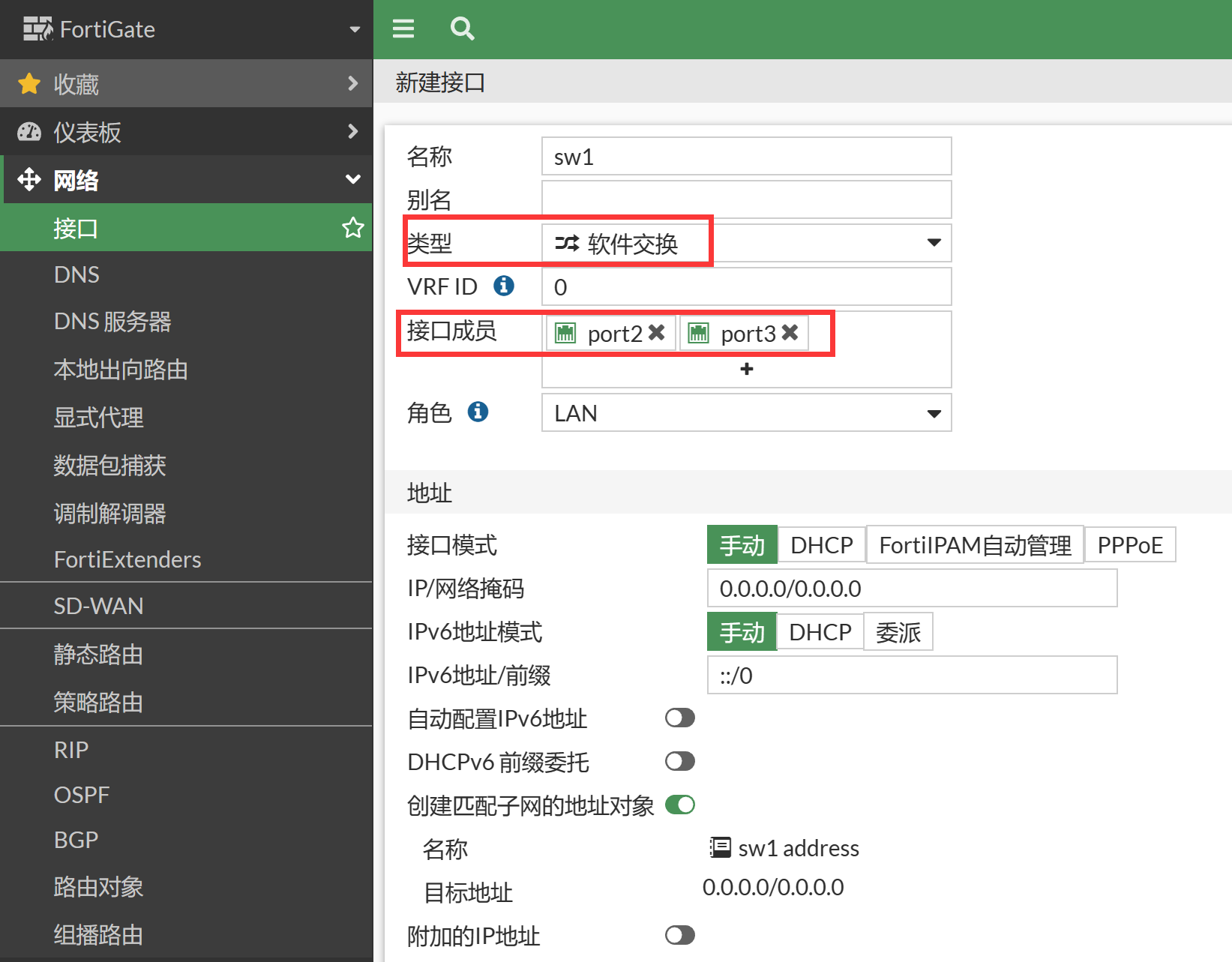

2. 类型选择软件交换，选择物理接口成员。



   重要

   建议在不需要的情况下关闭接口配置下的“设备探测”（Device detection）功能，该功能用于 MAC 地址厂商设备信息识别及 MAC 地址过滤，会消耗较多的设备资源，可能导致流量无法被芯片加速。

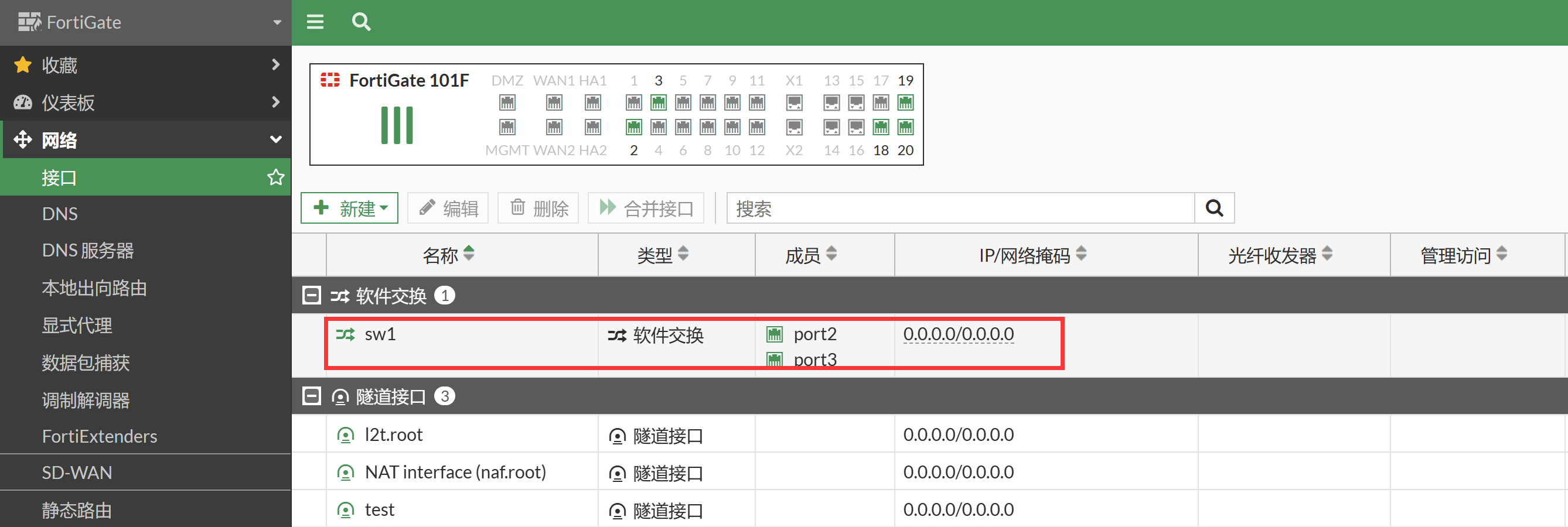

3. 接口配置页面查看建立的软交换口。



4. 在命令行查看软交换接口的配置。

   FortiGate # show full-configuration system switch-interface sw1
   config system switch-interface
       edit "sw1"
           set vdom "root"
           set member "port2" "port3"
           set type switch
           set intra-switch-policy implicit
           set mac-ttl 300
           set span disable
       next
   end

注意事项

1. 软交换口是通过软件的方式模拟出的，需要由 CPU 处理，无法被芯片加速，会影响系统的性能，谨慎使用。（部分型号的设备自带硬交换接口，支持硬件加速，如 100F）。

2. 默认配置下，交换机内部的成员接口之间通信是放通的，可以通过如下命令修改为必须匹配防火墙策略。

   FortiGate # config sys switch-interface
   FortiGate (switch-interface) # edit sw1
   FortiGate (test) # set intra-switch-policy ?
   implicit    Traffic between switch members is implicitly allowed.    //默认配置，成员之间的流量全部放通
   explicit    Traffic between switch members must match firewall policies.    //根据配置的防火墙策略执行放通或拒绝动作
