Manual（手动选路）

2025/10/29大约 6 分钟

Manual（手动选路）

基本概念

  1. 顾名思义让指定的 SD-WAN 流量从人工选择的固定线路出去。这时候 SD-WAN 规则的出口是固定的，不存在切换的问题，除非线路 DOWN/SD-WAN 健康检查失败/Link-Moniter 等因素影响让其出口的相关路由消失，SD-WAN 规则才会失效，流量才会切换到其他的线路上去，否则将强制让 SD-WAN 的流量出口固定到这条线路上。
  2. 一般有两种常见的使用场景：将优先保障的重要业务固定指向到一条质量好的线路上去；或者反过来使用，将一些优先级不高（比如一些自动更新等占用较大带宽的应用）的业务固定指向到一条质量差的线路上去。具体的使用可按照自己的需求去定义。
  3. 手工选路更像传统的策略路由，只能选择一个出接口，但相比策略路由会多跟多的匹配项，比如应用、Internet Service Database 等等，更加灵活一些。
  4. 总结：
    • 相当于在 SD-WAN 接口上配置常规的策略路由
    • 不需要调用 Performance SLA（SD-WAN 状态检查）
    • 源 IP 地址建议配置为明细，不要配置为 any，避免匹配到本机发起流量
    • 目的地址可以调用 IP 地址 + 协议 + 端口或 Internet Service + Application Control
    • 只能选择一个出接口（单接口成员选择）

配置举例

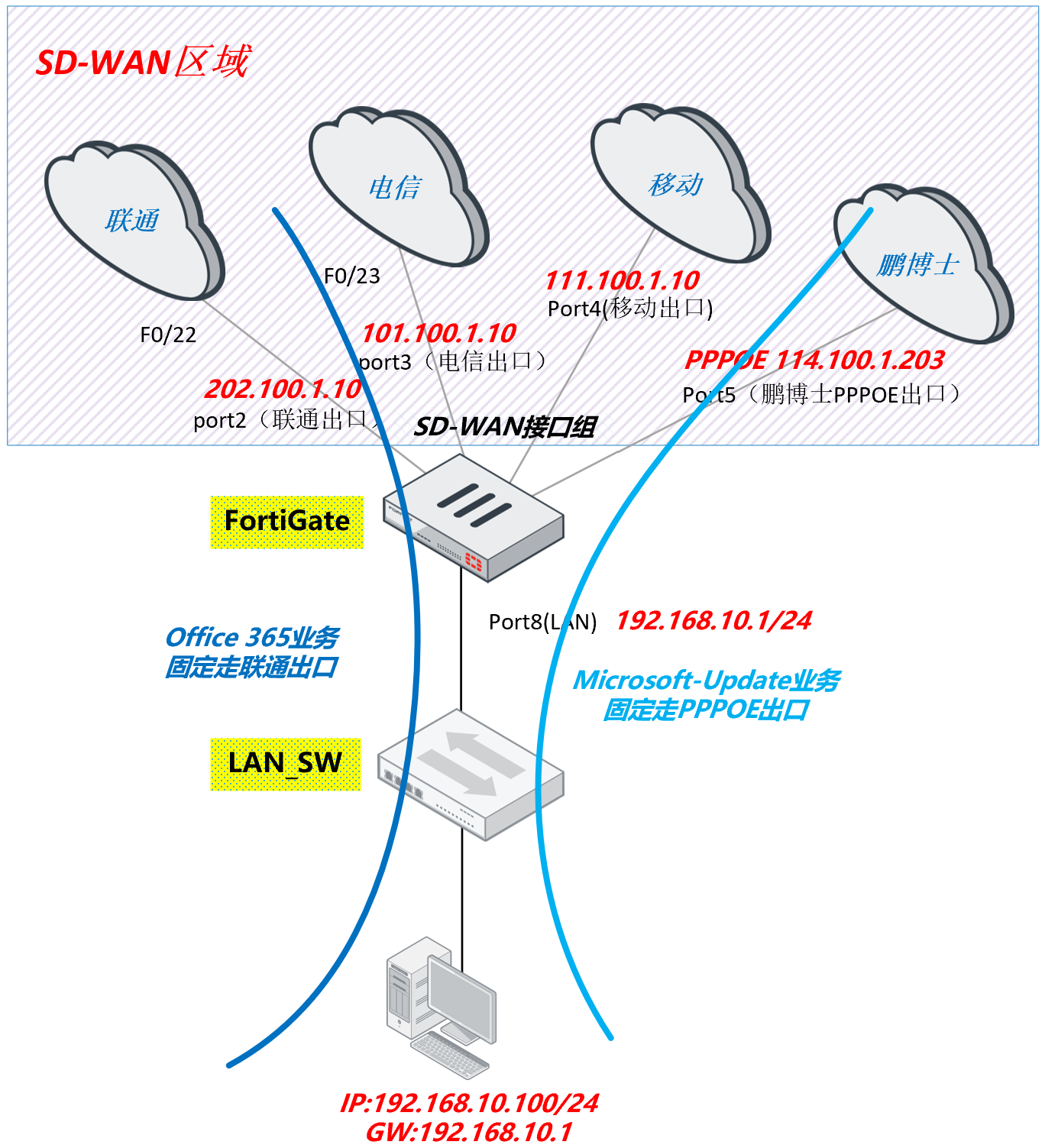

网络拓扑

image-20230103191133167

配置步骤

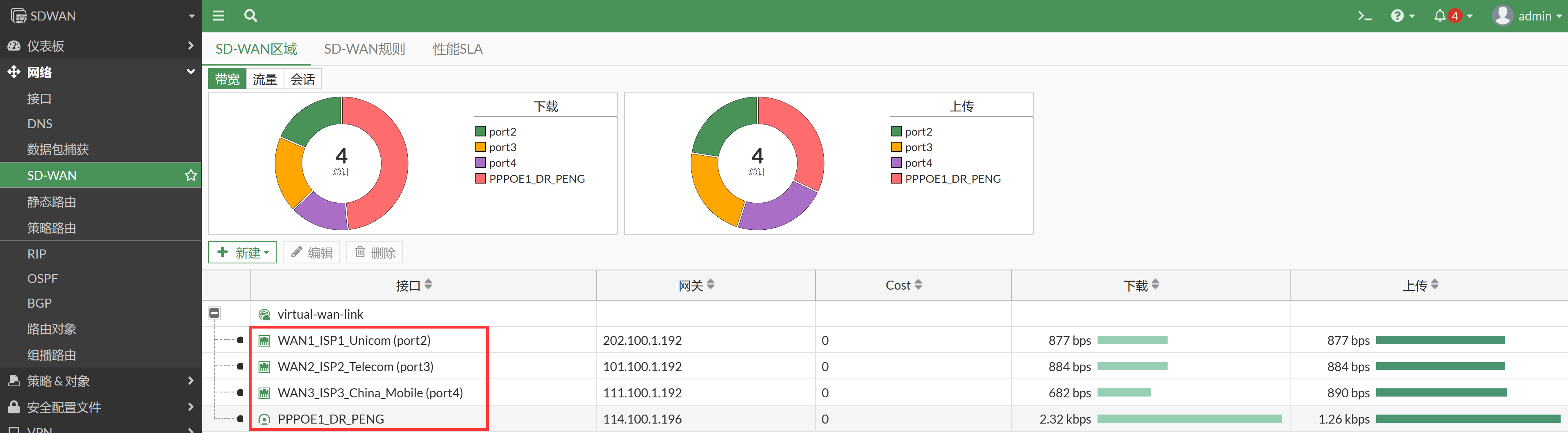

  1. SD-WAN 接口成员定义。

    image-20230103184552085
    config system sdwan
    set status enable
    config zone
        edit "virtual-wan-link"
        next
    end
    config members
        edit 1
            set interface "port2"
            set gateway 202.100.1.192
        next
        edit 2
            set interface "port3"
            set gateway 101.100.1.192
        next
        edit 3
            set interface "port4"
            set gateway 111.100.1.192
        next
        edit 4
            set interface "PPPOE1_DR_PENG"
        next
    end
 end

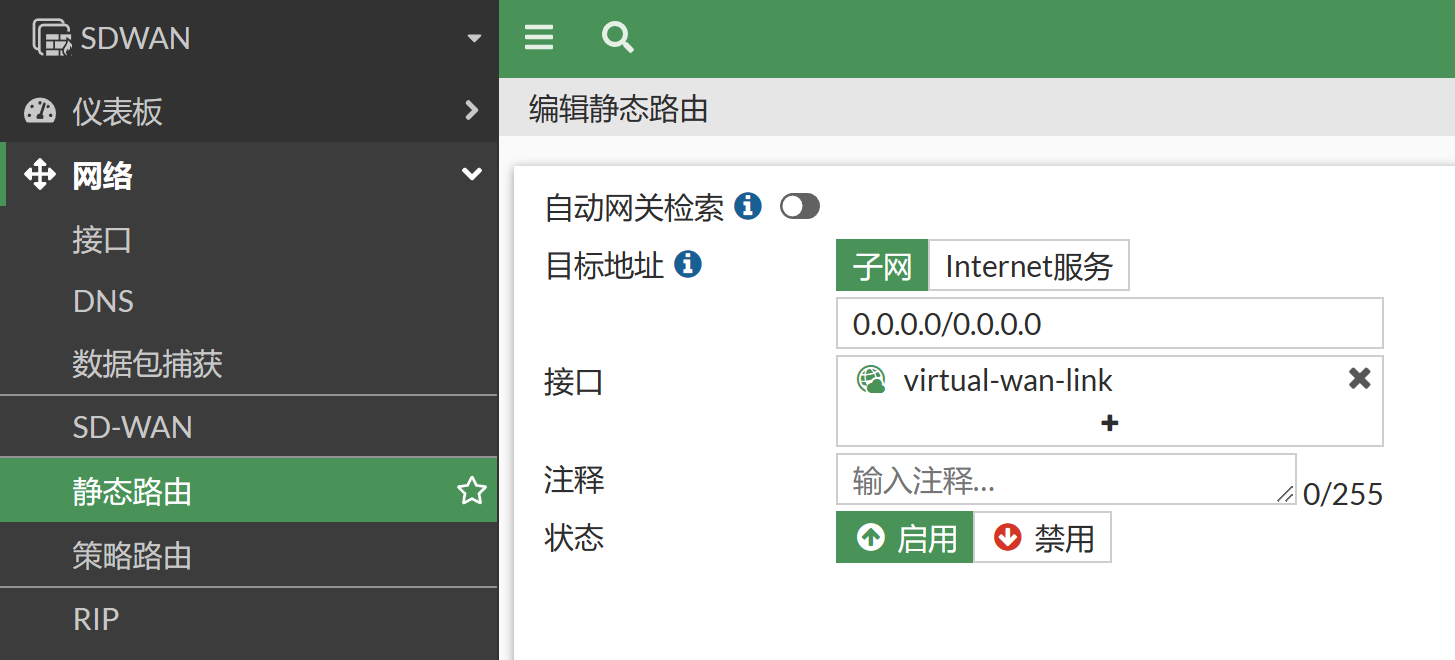

  2. 配置 SD-WAN 关联的默认路由。

    image-20230103184652006
    config router static
    edit 1
        set distance 1
        set sdwan-zone "virtual-wan-link"
    next
end

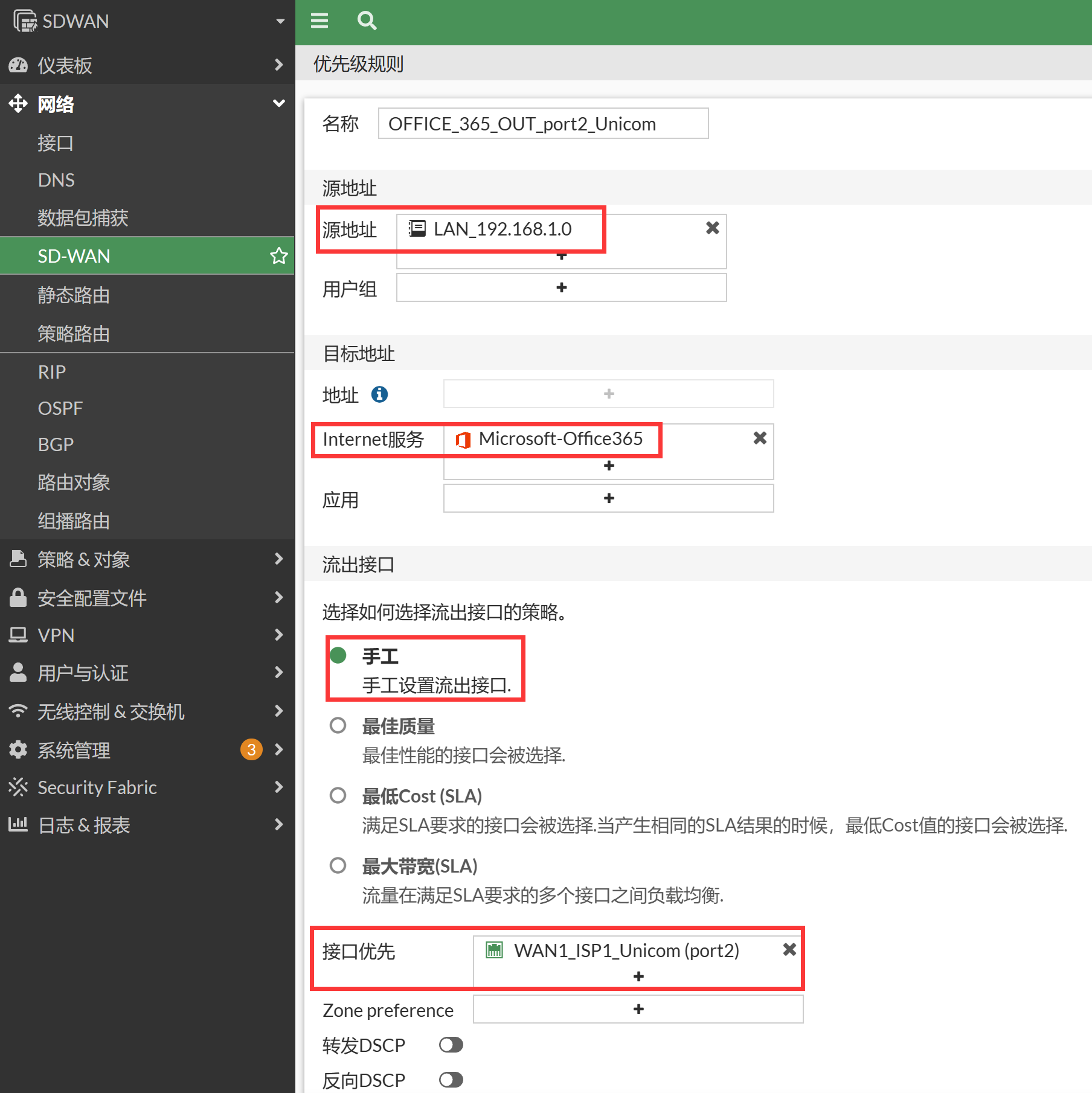

  3. SD-WAN 规则 1：Office 365 业务固定走联通出口。

    image-20230103184849171
    config system sdwan
        config service
        edit 1
            set name "OFFICE_365_OUT_port2_Unicom"
            set src "LAN_192.168.1.0"
            set internet-service enable
            set internet-service-name "Microsoft-Office365"
            set priority-members 1
            set gateway enable
            set default enable
        next
    end
end

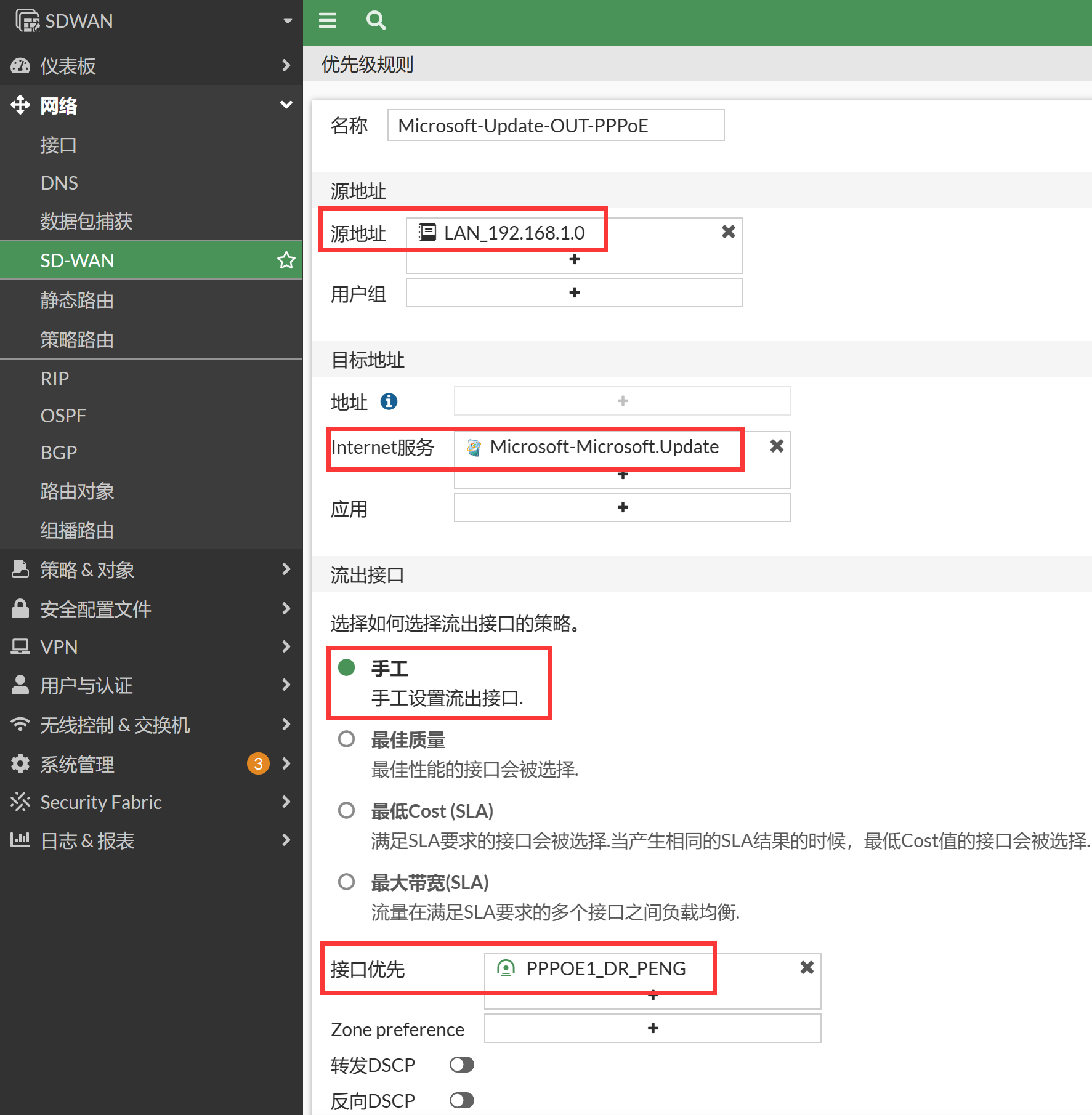

  4. SD-WAN 规则 2：Microsoft-Update 业务固定走 PPPOE 出口。

    image-20230103185048245
    config system sdwan
        config service
        edit 2
            set name "Microsoft-Update-OUT-PPPoE"
            set src "LAN_192.168.1.0"
            set internet-service enable
            set internet-service-name "Microsoft-Microsoft.Update"
            set priority-members 4
        next
    end
end

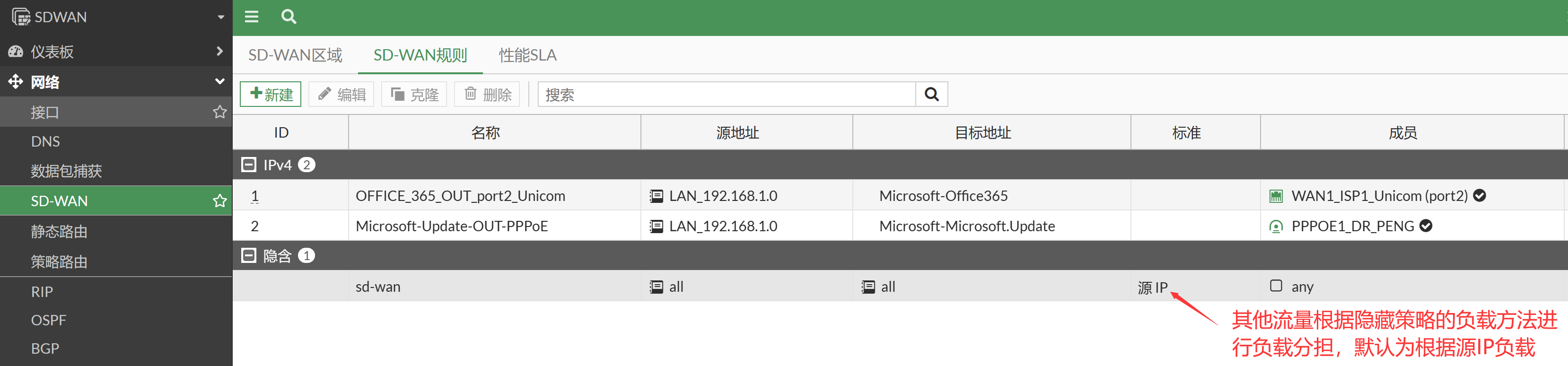

  5. 剩余流量匹配隐藏规则，根据源 IP 进行负载。

    image-20230103190343640

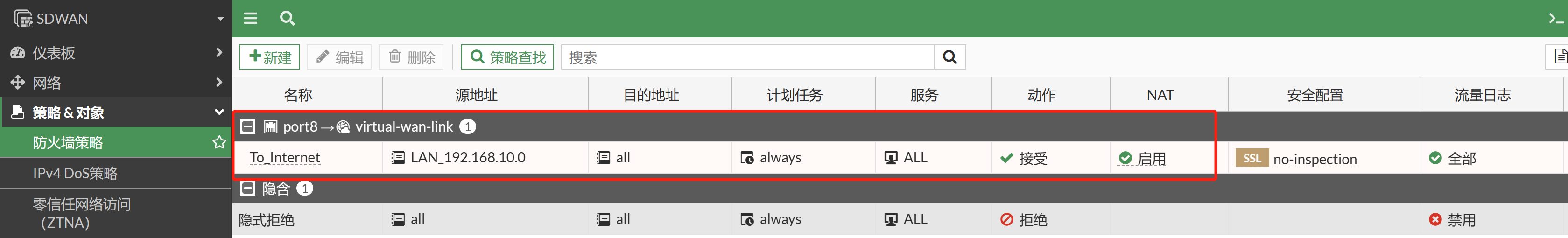

  6. 配置上网策略，放通 SDWAN 流量。

    重要

    如果使用 ippool 的方式做 SNAT，在 SD-WAN 环境下，一定要在 ippool 下配置绑定接口，防止 ippool 在 SD-WAN 成员中转换错误。

    config firewall ippool
    edit xxxx
        set associated-interface port2
    next
end
    image-20230103191959602
    config firewall policy
    edit 1
        set name "To_Internet"
        set srcintf "port8"
        set dstintf "virtual-wan-link"
        set action accept
        set srcaddr "LAN_192.168.10.0"
        set dstaddr "all"
        set schedule "always"
        set service "ALL"
        set nat enable
    next
end

结果验证

  1. 查看 SD-WAN 成员状态。

    SDWAN # diagnose sys sdwan member
Member(1): interface: port2, flags=0x0 , gateway: 202.100.1.192, priority: 1 1024, weight: 0
Member(2): interface: port3, flags=0x0 , gateway: 101.100.1.192, priority: 1 1024, weight: 0
Member(3): interface: port4, flags=0x0 , gateway: 111.100.1.192, priority: 1 1024, weight: 0
Member(4): interface: PPPOE1_DR_PENG, flags=0x8 , gateway: 114.100.1.196, priority: 1 1024, weight: 0

  2. 查看 SDWAN 规则状态，两条规则中的线路均为 alive 状态。

    SDWAN # diagnose sys sdwan service

Service(1): Address Mode(IPV4) flags=0x260 use-shortcut-sla
  Gen(2), TOS(0x0/0x0), Protocol(0: 1->65535), Mode(manual)
  Members(1):
    1: Seq_num(1 port2), alive, selected
  Internet Service(1): Microsoft-Office365(327782,0,0,0)
  Src address(1):
        192.168.10.0-192.168.10.255

Service(2): Address Mode(IPV4) flags=0x200 use-shortcut-sla
  Gen(2), TOS(0x0/0x0), Protocol(0: 1->65535), Mode(manual)
  Members(1):
    1: Seq_num(4 PPPOE1_DR_PENG), alive, selected
  Internet Service(1): Microsoft-Microsoft.Update(327793,0,0,0)
  Src address(1):
        192.168.10.0-192.168.10.255

  3. 查看策略路由条目，可以看到每条策略对应的出接口 SD-WAN 成员编号与接口 index。

    SDWAN # diagnose firewall proute list
list route policy info(vf=root):

id=2097545217(0x7d060001) vwl_service=1(OFFICE_365_OUT_port2_Unicom) vwl_mbr_seq=1 dscp_tag=0xff 0xff flags=0x0 tos=0x00 tos_mask=0x00 protocol=0 sport=0-65535 iif=0(any) dport=1-65535 path(1) oif=4(port2) gwy=202.100.1.192 default
source(1): 192.168.10.0-192.168.10.255
destination wildcard(1): 0.0.0.0/0.0.0.0
internet service(1): Microsoft-Office365(327782,0,0,0)
hit_count=11 last_used=2023-01-03 03:13:30

id=2131099650(0x7f060002) vwl_service=2(Microsoft-Update-OUT-PPPoE) vwl_mbr_seq=4 dscp_tag=0xff 0xff flags=0x0 tos=0x00 tos_mask=0x00 protocol=0 sport=0-65535 iif=0(any) dport=1-65535 path(1) oif=16(PPPOE1_DR_PENG)
source(1): 192.168.10.0-192.168.10.255
destination wildcard(1): 0.0.0.0/0.0.0.0
internet service(1): Microsoft-Microsoft.Update(327793,0,0,0)
hit_count=0 last_used=2023-01-03 02:59:29

SDWAN # diagnose ip address list
...
IP=202.100.1.10->202.100.1.10/255.255.255.0 index=4 devname=port2
IP=101.100.1.10->101.100.1.10/255.255.255.0 index=5 devname=port3
IP=111.100.1.10->111.100.1.10/255.255.255.0 index=6 devname=port4
...
IP=114.100.1.204->114.100.1.196/255.255.255.255 index=16 devname=PPPOE1_DR_PENG
...

  4. 查看 SD-WAN 设备路由表。

    SDWAN # get router info routing-table all
...
S*      0.0.0.0/0 [1/0] via 101.100.1.192, port3, [1/0]
                  [1/0] via 111.100.1.192, port4, [1/0]
                  [1/0] via 114.100.1.196, PPPOE1_DR_PENG, [1/0]
                  [1/0] via 202.100.1.192, port2, [1/0]
...

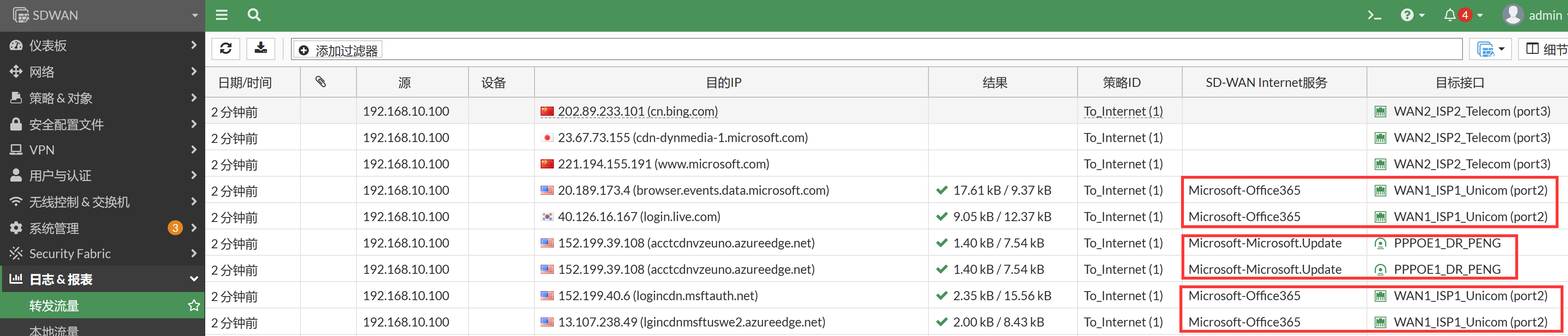

  5. 在客户端 PC 上访问 Office365 的 Internet 资源，在 SD-WAN 设备上查看转发流量日志，Office 365 只走 port2，MS.Windows.Update 只走 PPPOE 接口出。

    image-20230103192433819

故障切换测试

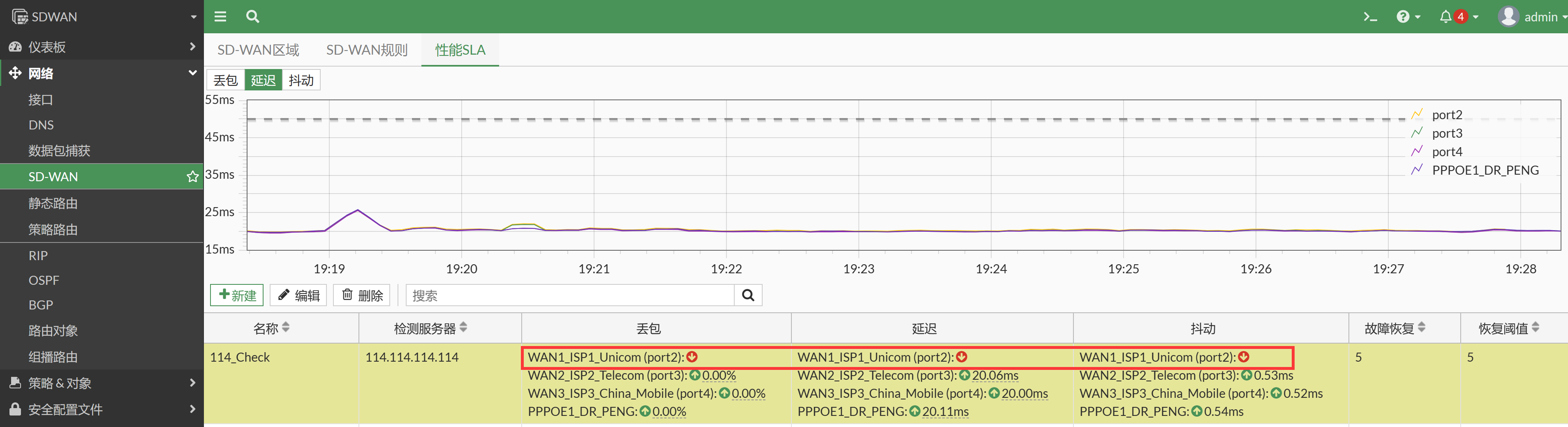

  1. 模拟 port2 故障（SD-WAN 健康检查，虽然不需要调用，但是依旧对链路状态和切换起关键作用，也包括 DOWN 接口/Link-Moniter 等其他切换方式）。

    image-20230103192843687
    SDWAN # diagnose sys sdwan health-check
Health Check(114_Check):
Seq(1 port2): state(dead), packet-loss(100.000%) sla_map=0x0
Seq(2 port3): state(alive), packet-loss(0.000%) latency(20.345), jitter(1.146), bandwidth-up(9999999), bandwidth-dw(9999999), bandwidth-bi(19999998) sla_map=0x1
Seq(3 port4): state(alive), packet-loss(0.000%) latency(20.197), jitter(1.158), bandwidth-up(9999998), bandwidth-dw(9999997), bandwidth-bi(19999995) sla_map=0x1
Seq(4 PPPOE1_DR_PENG): state(alive), packet-loss(0.000%) latency(20.336), jitter(1.103), bandwidth-up(9999999), bandwidth-dw(9999999), bandwidth-bi(19999998) sla_map=0x1

  2. 查看 SD-WAN 成员状态，port2 已经变为 dead。

    SDWAN # diagnose sys sdwan member
Member(1): interface: port2, flags=0x0 , gateway: 202.100.1.192, priority: 1 1024, weight: 0
Member(2): interface: port3, flags=0x0 , gateway: 101.100.1.192, priority: 1 1024, weight: 0
Member(3): interface: port4, flags=0x0 , gateway: 111.100.1.192, priority: 1 1024, weight: 0
Member(4): interface: PPPOE1_DR_PENG, flags=0x8 , gateway: 114.100.1.196, priority: 1 1024, weight: 0

SDWAN # diagnose sys sdwan service
Service(1): Address Mode(IPV4) flags=0x260 use-shortcut-sla
  Gen(3), TOS(0x0/0x0), Protocol(0: 1->65535), Mode(manual)
  Service disabled caused by no outgoing path.
  Members(1):
    1: Seq_num(1 port2), dead    //检测到port2 dead
  Internet Service(1): Microsoft-Office365(327782,0,0,0)
  Src address(1):
        192.168.10.0-192.168.10.255
Service(2): Address Mode(IPV4) flags=0x200 use-shortcut-sla
  Gen(2), TOS(0x0/0x0), Protocol(0: 1->65535), Mode(manual)
  Members(1):
    1: Seq_num(4 PPPOE1_DR_PENG), alive, selected    //PPPOE接口不受影响
  Internet Service(1): Microsoft-Microsoft.Update(327793,0,0,0)
  Src address(1):
        192.168.10.0-192.168.10.255

  3. 查看 SD-WAN 设备的路由表，健康检查失败，会触发 port2 的 SD-WAN 路由失效。

    SDWAN # get router info routing-table all
...
S*      0.0.0.0/0 [1/0] via 101.100.1.192, port3, [1/0]
                  [1/0] via 111.100.1.192, port4, [1/0]
                  [1/0] via 114.100.1.196, PPPOE1_DR_PENG, [1/0]
...

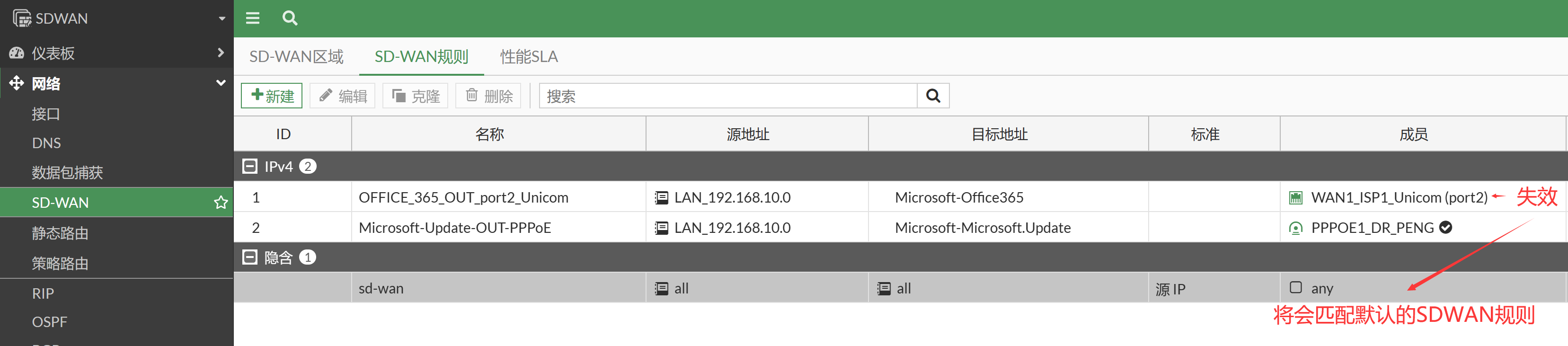

  4. 查看策略路由列表。

    SDWAN # diagnose firewall proute list
list route policy info(vf=root):
id=2097545217(0x7d060001) vwl_service=1(OFFICE_365_OUT_port2_Unicom) dscp_tag=0xff 0xff flags=0x8 disable tos=0x00 tos_mask=0x00 protocol=0 sport=0-65535 iif=0(any) dport=1-65535 path(0) default
source(1): 192.168.10.0-192.168.10.255    //由于FIB路由表中的port2路由消失，相应的对应SD-WAN规则1也会失效。流量将会匹配到最后一条默认的SD-WAN负载均衡规则，走普通路由表进行转发处理
destination wildcard(1): 0.0.0.0/0.0.0.0
internet service(1): Microsoft-Office365(327782,0,0,0)
hit_count=39 last_used=2023-01-03 03:20:36

id=2131099650(0x7f060002) vwl_service=2(Microsoft-Update-OUT-PPPoE) vwl_mbr_seq=4 dscp_tag=0xff 0xff flags=0x0 tos=0x00 tos_mask=0x00 protocol=0 sport=0-65535 iif=0(any) dport=1-65535 path(1) oif=16(PPPOE1_DR_PENG)
source(1): 192.168.10.0-192.168.10.255    //SD-WAN规则2不受影响
destination wildcard(1): 0.0.0.0/0.0.0.0
internet service(1): Microsoft-Microsoft.Update(327793,0,0,0)
hit_count=20 last_used=2023-01-03 03:21:06
    image-20230103193550255

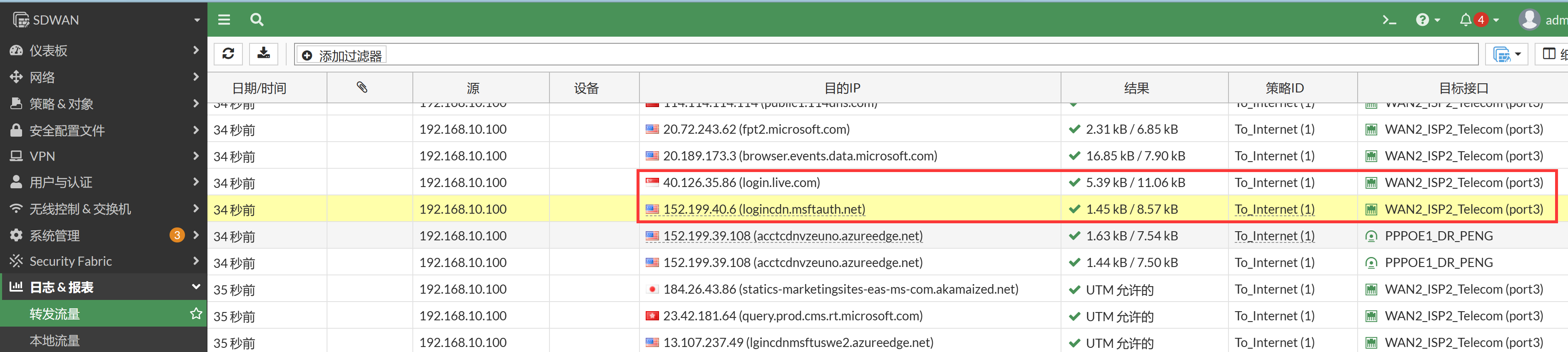

  5. 切换后，将不再匹配 SD-WAN 规则 1 了，而会匹配 SD-WAN 的默认规则，实际为查询默认路由（按照源 IP 负载的方式）选择出接口，此处选择的时候 port3 接口为出接口。

    image-20230103194144437
