Lowest Cost (SLA)

2025/10/29大约 12 分钟

Lowest Cost (SLA)

概念介绍

SLA

Service-Level Agreement，服务品质协议，是服务提供者和客户之间的一个协议，用来保证可计量的网络性能达到所定义的服务品质。SD-WAN 的选路基于这个 SLA 品质标准来判断，SD-WAN 规则保障让流量一直走符合 SLA 品质的链路出去。从而达到业务/客户的 SLA 品质要求。

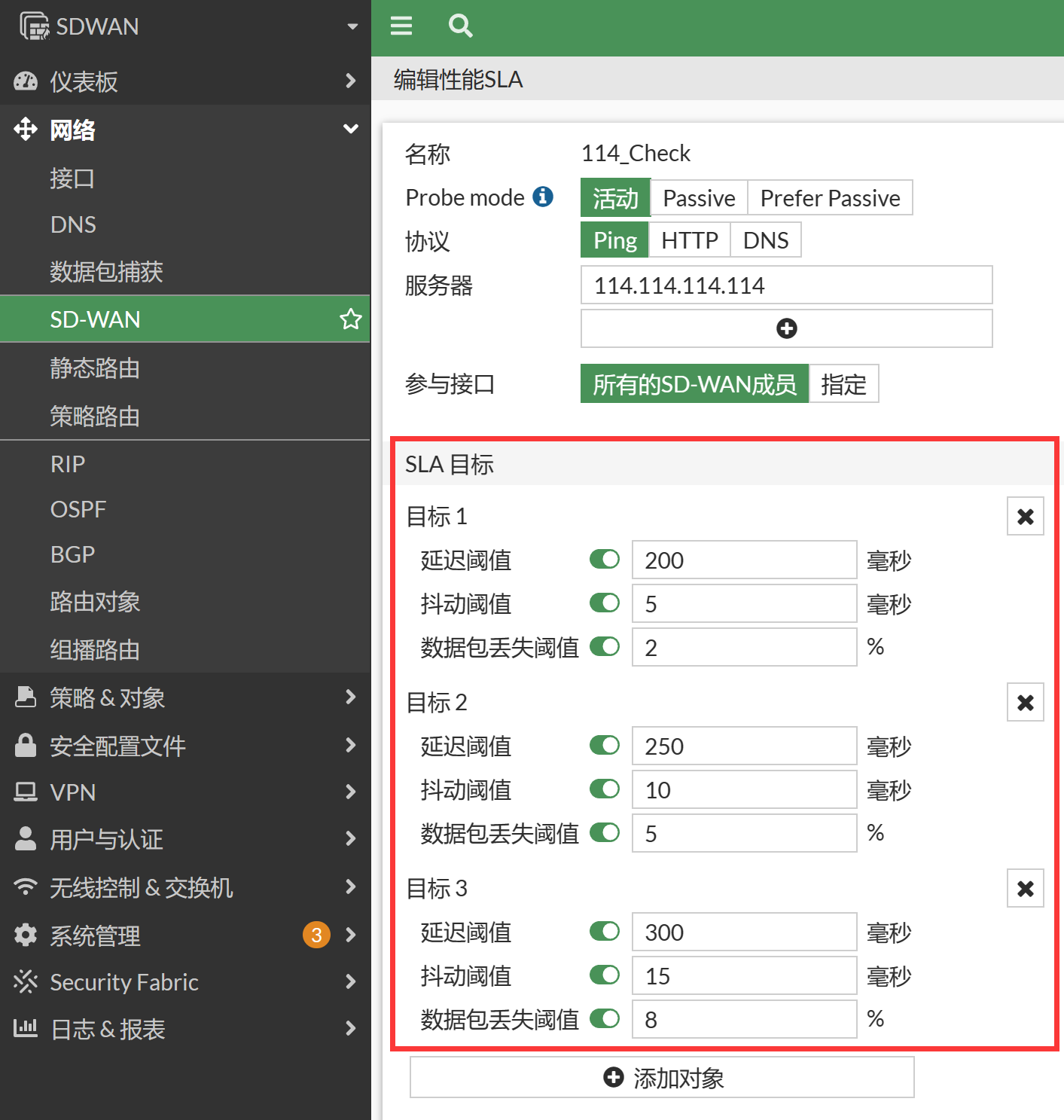

SLA-Target

  1. SD-WAN 可定义 SLA-Target 设置保障的目标延迟、抖动和丢包率，一旦超出 SLA-Target 配置的目标值，则切换另外一条线路，以确保持续提供 SLA-Target 品质级别的服务。

  2. SLA Target 有三种类型的判断阈值：

    • Latency (ms)

    • Jitter (ms)

    • Packet Loss (%)

    image-20230104113020731
    config system sdwan
	config health-check
    edit "114_Check"
        set server "114.114.114.114"
        set members 0
        config sla
            edit 1
                set latency-threshold 200
                set packetloss-threshold 2
            next
            edit 2
                set latency-threshold 250
                set jitter-threshold 10
                set packetloss-threshold 5
            next
            edit 3
                set latency-threshold 300
                set jitter-threshold 15
                set packetloss-threshold 8
            next
        end
    next
end

3.Lowest Cost (SLA) 和 Maximize Bandwidth (SLA) 都需要调用 SLA Target，基于 SLA Target 进行相关的判断和选路。

选路原则

  1. 只有满足 SLA-Targets 的出接口才有机会被选中，如果低于 SLA-Targets 的接口将会被移除选中列表中。
  2. 如果有多个接口满足 SLA-Targets，那么就选择 SD-WAN 规则配置接口顺序靠前的接口用于转发 SD-WAN 流量。
  3. 同时只能一个出接口被优选，用于 SD-WAN 流量的转发。
  4. Lowest Cost（SLA）完全基于 SLA-Targets 进行工作，因此首先需要在 SD-WAN 状态检查里面配置具体的 SLA-Targets 标准，然后在 SD-WAN 规则中选择相应的 SLA-Targets，只有符合选择的 SLA-Targets 标准的出口，才会被 SD-WAN 规则所计算并用于出口数据的转发，将选择符合 SLA-Targets 且接口顺序靠前的出口用于数据转发，同时只有一个接口用于数据的转发。

配置举例

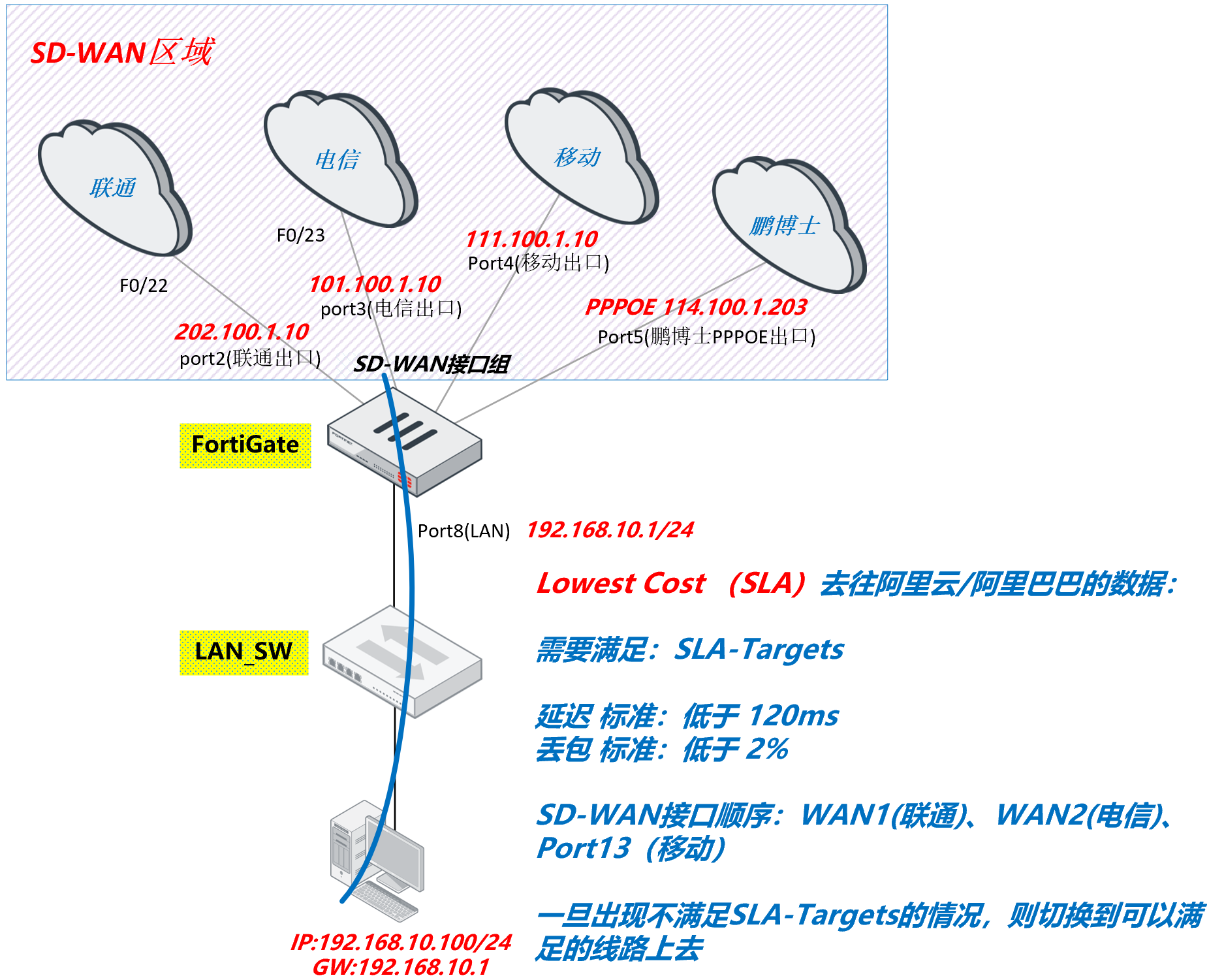

网络拓扑

image-20230104135906852

配置步骤

  1. SD-WAN 接口成员定义。

    image-20230103184552085
    config system sdwan
    set status enable
    config zone
        edit "virtual-wan-link"
        next
    end
    config members
        edit 1
            set interface "port2"
            set gateway 202.100.1.192
        next
        edit 2
            set interface "port3"
            set gateway 101.100.1.192
        next
        edit 3
            set interface "port4"
            set gateway 111.100.1.192
        next
        edit 4
            set interface "PPPOE1_DR_PENG"
        next
    end
 end

  2. 配置 SD-WAN 关联的默认路由。

    image-20230103184652006
    config router static
    edit 1
        set distance 1
        set sdwan-zone "virtual-wan-link"
    next
end

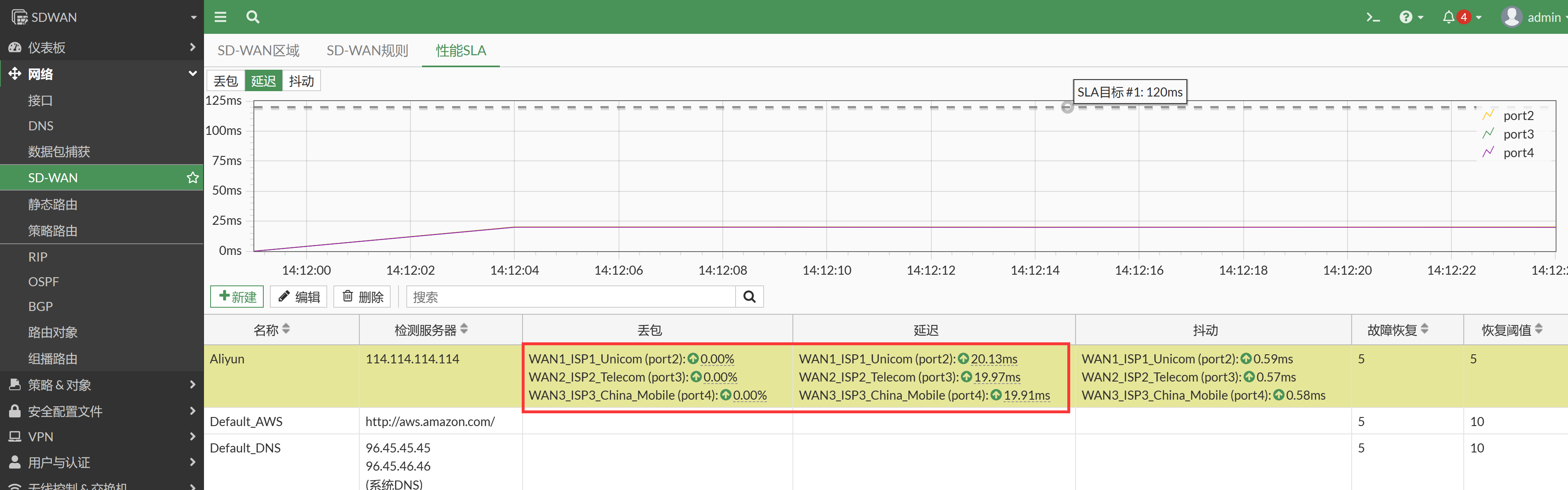

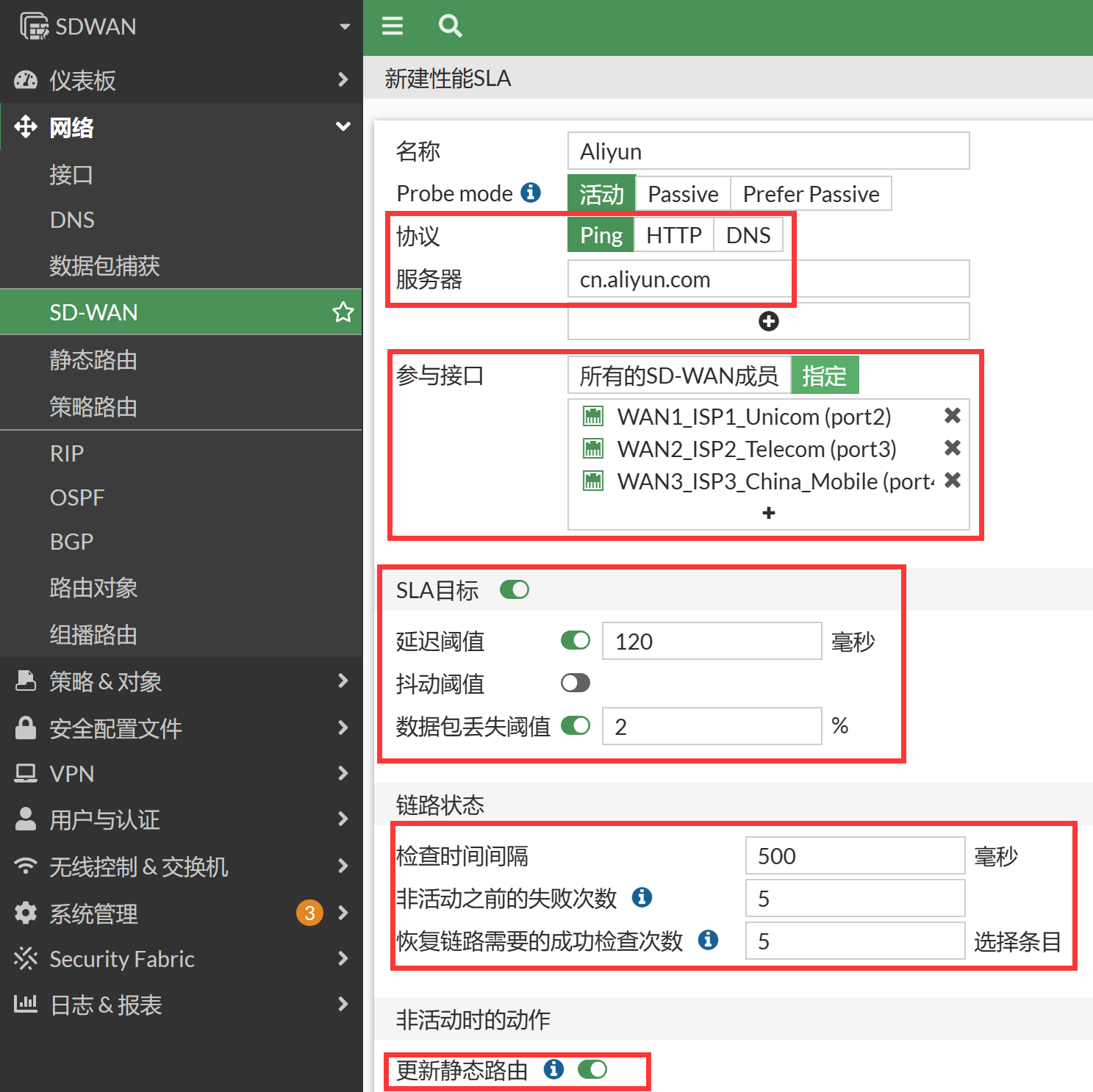

  3. 配置健康检查，SLA 目标监控阿里云的延迟及丢包率。

    image-20230104141022511
    config system sdwan
config health-check
    edit "Aliyun"
        set server "cn.aliyun.com"
        set members 1 2 3
        config sla
            edit 1
                set link-cost-factor latency packet-loss
                set latency-threshold 120
                set packetloss-threshold 2
            next
        end
    next
end
    image-20230104141249855

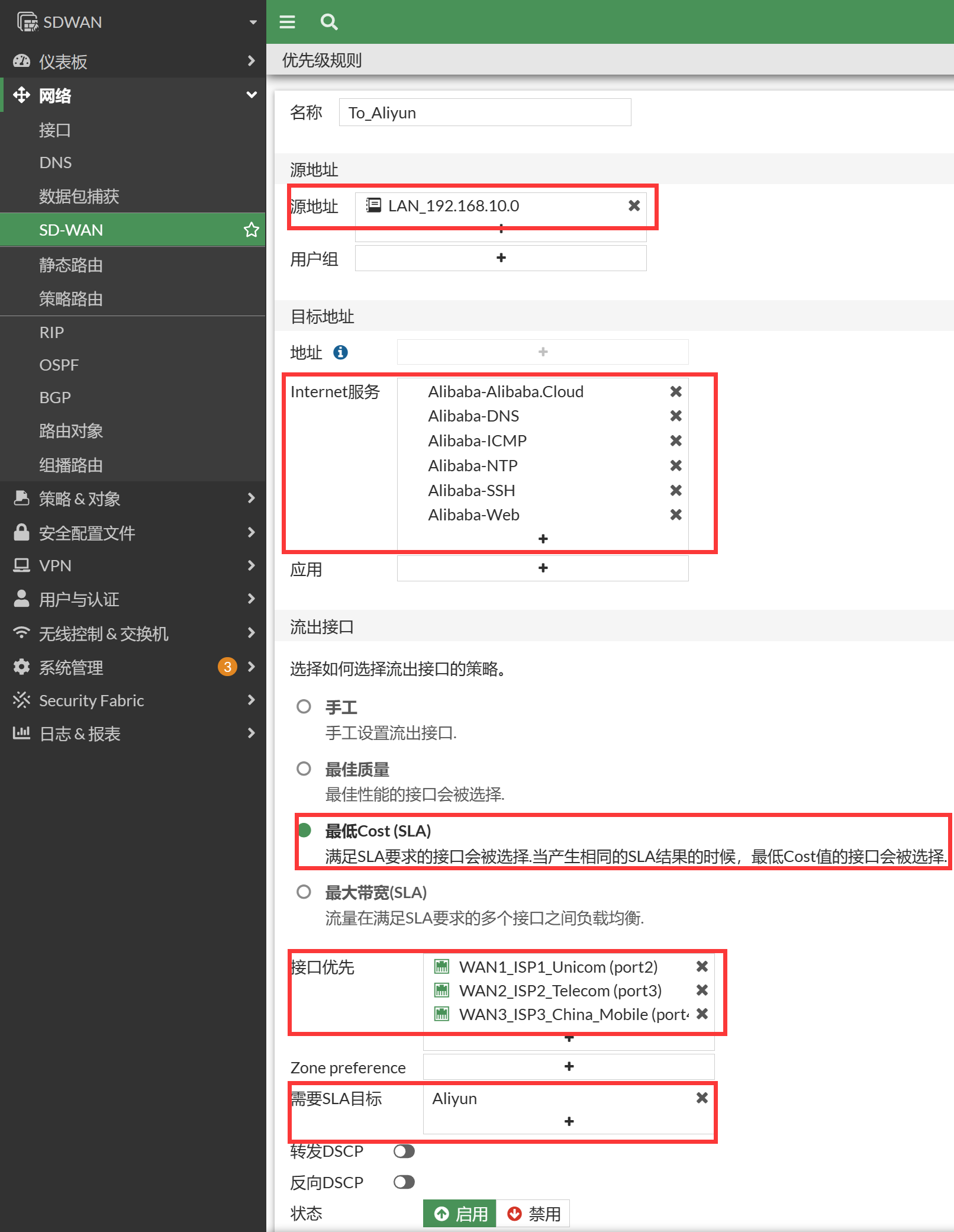

  4. 配置 SD-WAN 规则，目标为阿里云相关 Internet 服务，引用上步配置的 SLA Target。

    image-20230104141621090
    config system sdwan
config service
    edit 1
        set name "To_Aliyun"
        set mode sla
        set src "LAN_192.168.10.0"
        set internet-service enable
        set internet-service-name "Alibaba-Alibaba.Cloud" "Alibaba-DNS" "Alibaba-ICMP" "Alibaba-NTP" "Alibaba-SSH" "Alibaba-Web"
        config sla
            edit "Aliyun"
                set id 1
            next
        end
        set priority-members 1 2 3
    next
end

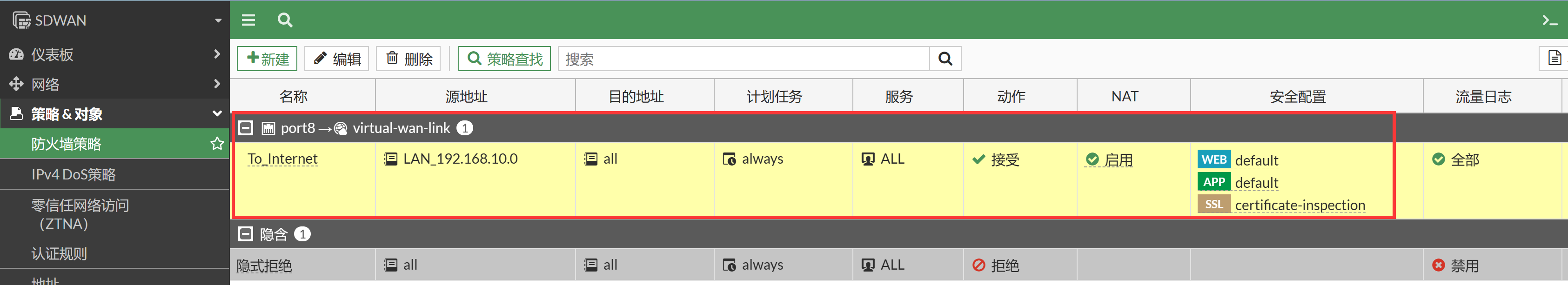

  5. 配置安全策略允许 SD-WAN 流量。

    重要

    如果使用 ippool 的方式做 SNAT，在 SD-WAN 环境下，一定要在 ippool 下配置绑定接口，防止 ippool 在 SD-WAN 成员中转换错误。

    config firewall ippool
       edit xxxx
           set associated-interface port2
       next
end
    image-20230104141849533
    config firewall policy
    edit 1
        set name "To_Internet"
        set srcintf "port8"
        set dstintf "virtual-wan-link"
        set action accept
        set srcaddr "LAN_192.168.10.0"
        set dstaddr "all"
        set schedule "always"
        set service "ALL"
        set utm-status enable
        set ssl-ssh-profile "certificate-inspection"
        set webfilter-profile "default"
        set application-list "default"
        set logtraffic all
        set nat enable
    next
end

结果验证

  1. 查看健康检查状态，三条链路均为 alive 状态。

    SDWAN # diagnose sys sdwan health-check
Health Check(Aliyun):
Seq(1 port2): state(alive), packet-loss(0.000%) latency(19.893), jitter(0.531), bandwidth-up(9999999), bandwidth-dw(9999999), bandwidth-bi(19999998) sla_map=0x1
Seq(2 port3): state(alive), packet-loss(0.000%) latency(19.704), jitter(0.408), bandwidth-up(9999999), bandwidth-dw(9999999), bandwidth-bi(19999998) sla_map=0x1
Seq(3 port4): state(alive), packet-loss(0.000%) latency(19.719), jitter(0.556), bandwidth-up(9999999), bandwidth-dw(9999999), bandwidth-bi(19999998) sla_map=0x1

  2. 查看 SD-WAN 规则状态，出接口顺序为 port2，port3，port4。

    SDWAN # diagnose sys sdwan service

Service(1): Address Mode(IPV4) flags=0x200 use-shortcut-sla
  Gen(11), TOS(0x0/0x0), Protocol(0: 1->65535), Mode(sla), sla-compare-order
  Members(3):
    1: Seq_num(1 port2), alive, sla(0x0), gid(0), cfg_order(0), cost(0), selected
    2: Seq_num(2 port3), alive, sla(0x0), gid(0), cfg_order(1), cost(0), selected
    3: Seq_num(3 port4), alive, sla(0x0), gid(0), cfg_order(2), cost(0), selected
  Internet Service(6): Alibaba-Alibaba.Cloud(6881402,0,0,0) Alibaba-DNS(6881283,0,0,0) Alibaba-ICMP(6881282,0,0,0) Alibaba-NTP(6881288,0,0,0) Alibaba-SSH(6881286,0,0,0) Alibaba-Web(6881281,0,0,0)
  Src address(1):
        192.168.10.0-192.168.10.255

  3. 查看策略路由中 SD-WAN 规则的列表，出接口顺序为 port2，port3，port4。

    SDWAN # diagnose firewall proute list
list route policy info(vf=root):

id=2132213761(0x7f170001) vwl_service=1(To_Aliyun) vwl_mbr_seq=1 2 3 dscp_tag=0xff 0xff flags=0x0 tos=0x00 tos_mask=0x00 protocol=0 sport=0-65535 iif=0(any) dport=1-65535 path(3) oif=4(port2) oif=5(port3) oif=6(port4)
source(1): 192.168.10.0-192.168.10.255
destination wildcard(1): 0.0.0.0/0.0.0.0
internet service(6): Alibaba-Alibaba.Cloud(6881402,0,0,0) Alibaba-DNS(6881283,0,0,0) Alibaba-ICMP(6881282,0,0,0) Alibaba-NTP(6881288,0,0,0) Alibaba-SSH(6881286,0,0,0) Alibaba-Web(6881281,0,0,0)
hit_count=0 last_used=2023-01-03 22:16:17

  4. 查看路由表。

    SDWAN # get router info routing-table all
...

S*      0.0.0.0/0 [1/0] via 101.100.1.192, port3, [1/0]
                  [1/0] via 111.100.1.192, port4, [1/0]
                  [1/0] via 114.100.1.196, PPPOE1_DR_PENG, [1/0]
                  [1/0] via 202.100.1.192, port2, [1/0]
...

线路切换测试

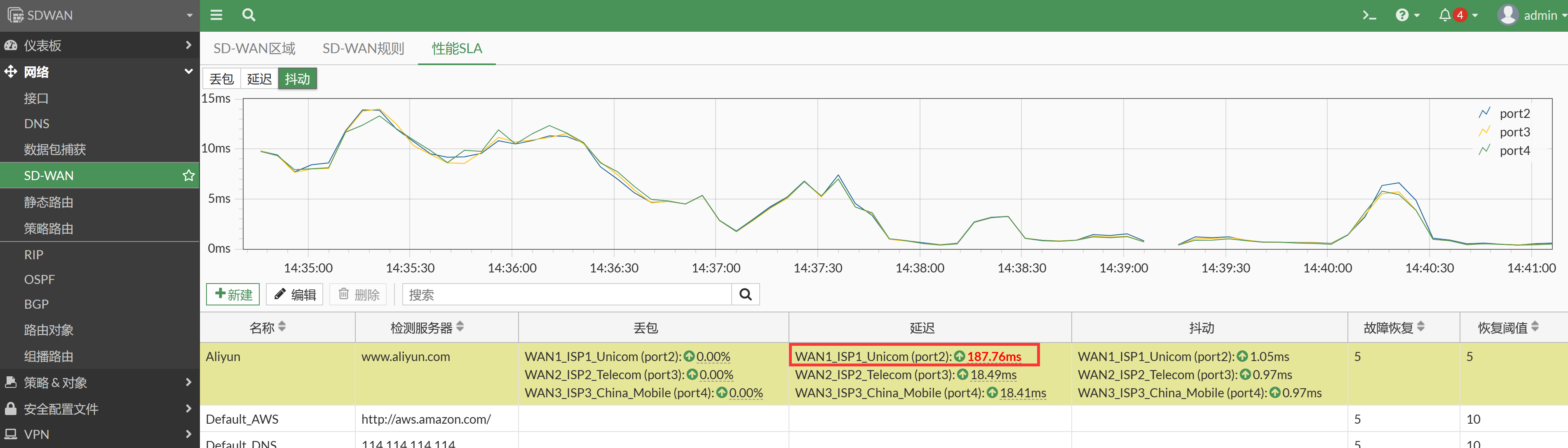

  1. 让 port2 的延迟超过 SLA-Target。

    SDWAN # diagnose sys sdwan health-check
Health Check(Aliyun):
Seq(1 port2): state(alive), packet-loss(1.000%) latency(187.502), jitter(8.489), bandwidth-up(9999999), bandwidth-dw(9999999), bandwidth-bi(19999998) sla_map=0x0
Seq(2 port3): state(alive), packet-loss(1.000%) latency(48.102), jitter(9.499), bandwidth-up(9999999), bandwidth-dw(9999999), bandwidth-bi(19999998) sla_map=0x1
Seq(3 port4): state(alive), packet-loss(1.000%) latency(48.508), jitter(8.618), bandwidth-up(9999999), bandwidth-dw(9999999), bandwidth-bi(19999998) sla_map=0x1
    image-20230104144127886

  2. 查看 SD-WAN 策略状态，由于 port2 的延迟不满足 SLA Target，出接口顺序变为 port3，port4，port2。

    SDWAN # diagnose sys sdwan service

Service(1): Address Mode(IPV4) flags=0x200 use-shortcut-sla
  Gen(6), TOS(0x0/0x0), Protocol(0: 1->65535), Mode(sla), sla-compare-order
  Members(3):
    1: Seq_num(2 port3), alive, sla(0x1), gid(0), cfg_order(1), cost(0), selected    //port3将会优先选择wan2进行转发
    2: Seq_num(3 port4), alive, sla(0x1), gid(0), cfg_order(2), cost(0), selected
    3: Seq_num(1 port2), alive, sla(0x0), gid(0), cfg_order(0), cost(0), selected    //port2不满足的SLA，顺序置于最后面了
  Internet Service(6): Alibaba-Alibaba.Cloud(6881402,0,0,0) Alibaba-DNS(6881283,0,0,0) Alibaba-ICMP(6881282,0,0,0) Alibaba-NTP(6881288,0,0,0) Alibaba-SSH(6881286,0,0,0) Alibaba-Web(6881281,0,0,0)
  Src address(1):
        192.168.10.0-192.168.10.255

  3. 查看策略路由列表中的 SD-WAN 规则，由于 port2 的延迟不满足 SLA Target，出接口顺序变为 port3，port4，port2。

    SDWAN # diagnose firewall proute list
list route policy info(vf=root):

id=2132344833(0x7f190001) vwl_service=1(To_Aliyun) vwl_mbr_seq=2 3 1 dscp_tag=0xff 0xff flags=0x0 tos=0x00 tos_mask=0x00 protocol=0 sport=0-65535 iif=0(any) dport=1-65535 path(3) oif=5(port3) oif=6(port4) oif=4(port2)
source(1): 192.168.10.0-192.168.10.255
destination wildcard(1): 0.0.0.0/0.0.0.0
internet service(6): Alibaba-Alibaba.Cloud(6881402,0,0,0) Alibaba-DNS(6881283,0,0,0) Alibaba-ICMP(6881282,0,0,0) Alibaba-NTP(6881288,0,0,0) Alibaba-SSH(6881286,0,0,0) Alibaba-Web(6881281,0,0,0)
hit_count=0 last_used=2023-01-03 22:16:17

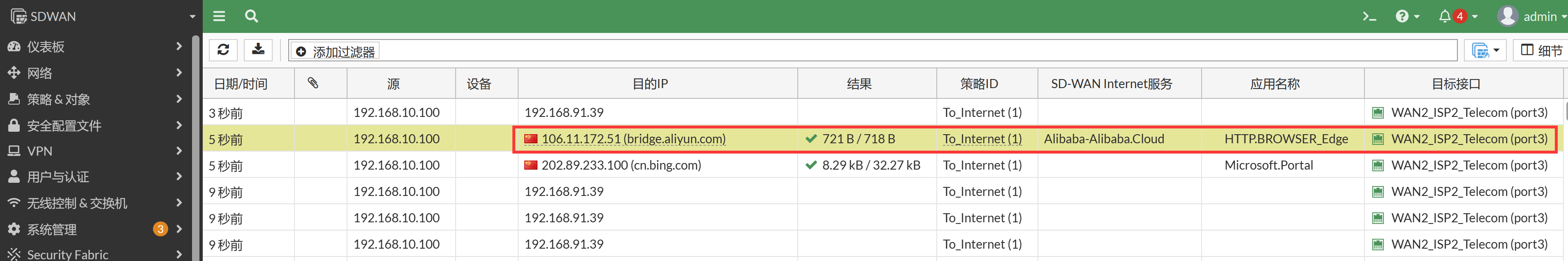

  4. 使用内网 PC 客户端访问阿里云相关资源，查看流量日志，可以看到流量切换到了 port3。

    image-20230104144722040

接口成员 Cost 值对选路的影响

  1. SD-WAN 接口成员的接口 Cost 值将影响 Lowest Cost (SLA) 的接口选择顺序，如果 SD-WAN 成员接口均达到了 SLA Target，那么 Cost 值越小越优先，这将打破配置顺序而进行用户自定义的 SD-WAN 接口优先级。

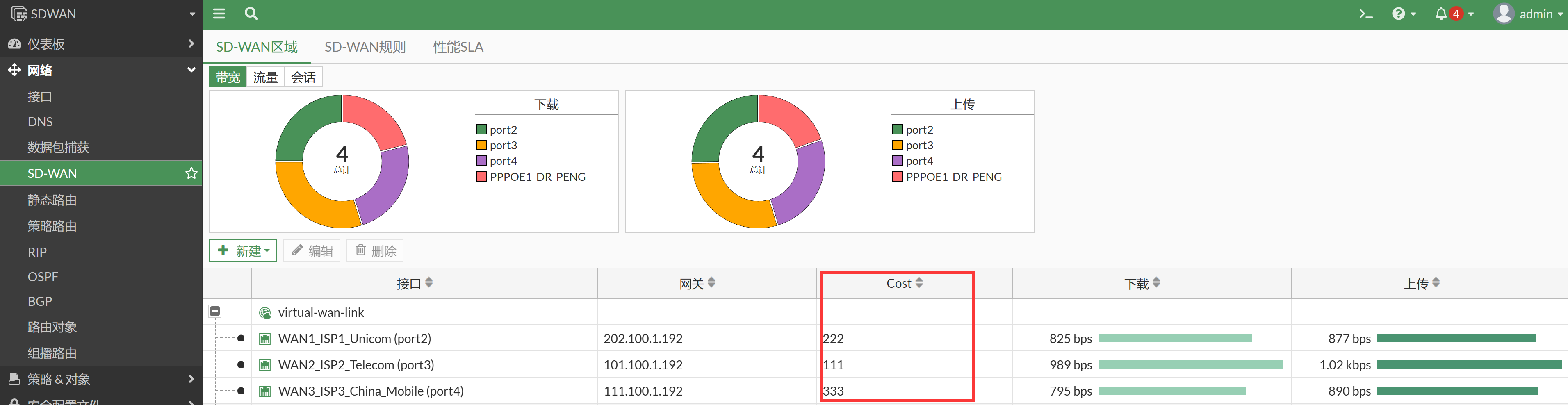

  2. 比如自定义：port2 Cost 222，port3 Cost 111，port4 Cost 333。此时 Lowest Cost (SLA) 将会优选 Cost 较小的 WAN2，而忽略配置接口的顺序，Cost 值优先进行比较。

    image-20230104145319205

  3. 查看健康检查状态，三个接口成员均达到了 SLA Target。

    SDWAN # diagnose sys sdwan health-check
Health Check(Aliyun):
Seq(1 port2): state(alive), packet-loss(0.000%) latency(20.301), jitter(0.578), bandwidth-up(9999999), bandwidth-dw(9999999), bandwidth-bi(19999998) sla_map=0x1
Seq(2 port3): state(alive), packet-loss(0.000%) latency(20.225), jitter(0.610), bandwidth-up(9999999), bandwidth-dw(9999999), bandwidth-bi(19999998) sla_map=0x1
Seq(3 port4): state(alive), packet-loss(0.000%) latency(20.143), jitter(0.571), bandwidth-up(9999999), bandwidth-dw(9999999), bandwidth-bi(19999998) sla_map=0x1

  4. 查看 SD-WAN 策略状态，Cost 小的 port3 优先。

    SDWAN # diagnose sys sdwan service

Service(1): Address Mode(IPV4) flags=0x200 use-shortcut-sla
  Gen(1), TOS(0x0/0x0), Protocol(0: 1->65535), Mode(sla), sla-compare-order
  Members(3):
    1: Seq_num(2 port3), alive, sla(0x1), gid(0), cfg_order(0), cost(111), selected    //Cost小的port3优先
    2: Seq_num(1 port2), alive, sla(0x1), gid(0), cfg_order(2), cost(222), selected
    3: Seq_num(3 port4), alive, sla(0x1), gid(0), cfg_order(1), cost(333), selected
  Internet Service(6): Alibaba-Alibaba.Cloud(6881402,0,0,0) Alibaba-DNS(6881283,0,0,0) Alibaba-ICMP(6881282,0,0,0) Alibaba-NTP(6881288,0,0,0) Alibaba-SSH(6881286,0,0,0) Alibaba-Web(6881281,0,0,0)
  Src address(1):
        192.168.10.0-192.168.10.255

  5. 查看策略路由列表中的 SD-WAN 规则，Cost 小的 port3 优先。

    SDWAN # diagnose firewall proute list
list route policy info(vf=root):

id=2132869121(0x7f210001) vwl_service=1(To_Aliyun) vwl_mbr_seq=2 1 3 dscp_tag=0xff 0xff flags=0x0 tos=0x00 tos_mask=0x00 protocol=0 sport=0-65535 iif=0(any) dport=1-65535 path(3) oif=5(port3) oif=4(port2) oif=6(port4)    //Cost小的port3优先
source(1): 192.168.10.0-192.168.10.255
destination wildcard(1): 0.0.0.0/0.0.0.0
internet service(6): Alibaba-Alibaba.Cloud(6881402,0,0,0) Alibaba-DNS(6881283,0,0,0) Alibaba-ICMP(6881282,0,0,0) Alibaba-NTP(6881288,0,0,0) Alibaba-SSH(6881286,0,0,0) Alibaba-Web(6881281,0,0,0)
hit_count=25 last_used=2023-01-03 22:49:28

接口成员顺序对选路的影响

  1. 将 SD-WAN 成员接口的 cost 全部改回 0，如果 port2、port3、port4 三者都无法满足 SLA 目标了，那么 SD-WAN 规则如何选择出接口呢？

  2. 答案是：如果三者都无法满足 SLA 目标值了，那么将会按照 SD-WAN 规则配置的接口顺序选择出接口，也就是以 port2、port3、port4 这样的顺序选择，port2 将会优先转发数据。此时顺序优先。

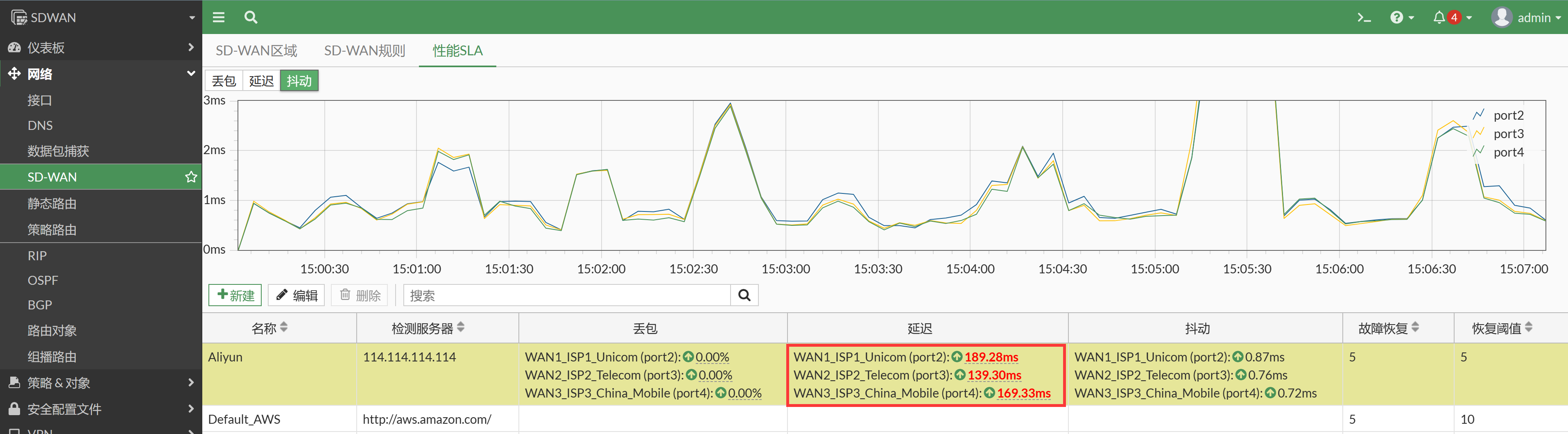

  3. 将 port2、port3、port4 的延迟调整超过 SLA Target。

    SDWAN # diagnose sys sdwan health-check
Health Check(Aliyun):
Seq(1 port2): state(alive), packet-loss(0.000%) latency(156.008), jitter(2.069), bandwidth-up(9999999), bandwidth-dw(9999999), bandwidth-bi(19999998) sla_map=0x0
Seq(2 port3): state(alive), packet-loss(0.000%) latency(186.951), jitter(2.078), bandwidth-up(9999999), bandwidth-dw(9999999), bandwidth-bi(19999998) sla_map=0x0
Seq(3 port4): state(alive), packet-loss(0.000%) latency(176.968), jitter(2.055), bandwidth-up(9999999), bandwidth-dw(9999999), bandwidth-bi(19999998) sla_map=0x0
    image-20230104150725105

  4. 查看 SD-WAN 规则状态，全部不符合 SLA Target 的时候，按照配置的接口顺序进行选择出接口。

    SDWAN # diagnose sys sdwan service

Service(1): Address Mode(IPV4) flags=0x200 use-shortcut-sla
  Gen(1), TOS(0x0/0x0), Protocol(0: 1->65535), Mode(sla), sla-compare-order
  Members(3):
    1: Seq_num(1 port2), alive, sla(0x0), gid(0), cfg_order(0), cost(0), selected    //全部不符合的时候，按照配置的接口顺序进行选择出接口
    2: Seq_num(2 port3), alive, sla(0x0), gid(0), cfg_order(1), cost(0), selected
    3: Seq_num(3 port4), alive, sla(0x0), gid(0), cfg_order(2), cost(0), selected
  Internet Service(6): Alibaba-Alibaba.Cloud(6881402,0,0,0) Alibaba-DNS(6881283,0,0,0) Alibaba-ICMP(6881282,0,0,0) Alibaba-NTP(6881288,0,0,0) Alibaba-SSH(6881286,0,0,0) Alibaba-Web(6881281,0,0,0)
  Src address(1):
        192.168.10.0-192.168.10.255

  5. 查看策略路由列表，全部不符合 SLA Target 的时候，按照配置的接口顺序进行选择出接口。

    SDWAN # diagnose firewall proute list
list route policy info(vf=root):

id=2133131265(0x7f250001) vwl_service=1(To_Aliyun) vwl_mbr_seq=1 2 3 dscp_tag=0xff 0xff flags=0x0 tos=0x00 tos_mask=0x00 protocol=0 sport=0-65535 iif=0(any) dport=1-65535 path(3) oif=4(port2) oif=5(port3) oif=6(port4)    //全部不符合的时候，按照配置的接口顺序进行选择出接口
source(1): 192.168.10.0-192.168.10.255
destination wildcard(1): 0.0.0.0/0.0.0.0
internet service(6): Alibaba-Alibaba.Cloud(6881402,0,0,0) Alibaba-DNS(6881283,0,0,0) Alibaba-ICMP(6881282,0,0,0) Alibaba-NTP(6881288,0,0,0) Alibaba-SSH(6881286,0,0,0) Alibaba-Web(6881281,0,0,0)
hit_count=25 last_used=2023-01-03 22:49:28

sla-compare-method number 对选路的影响

  1. 上述情况的一个补充命令：如果全部不符合则相对于没有 SLA Target 了，这显然不够合理，还有优化的空间，这时候就引出了另外一个参数：set sla-compare-method number。

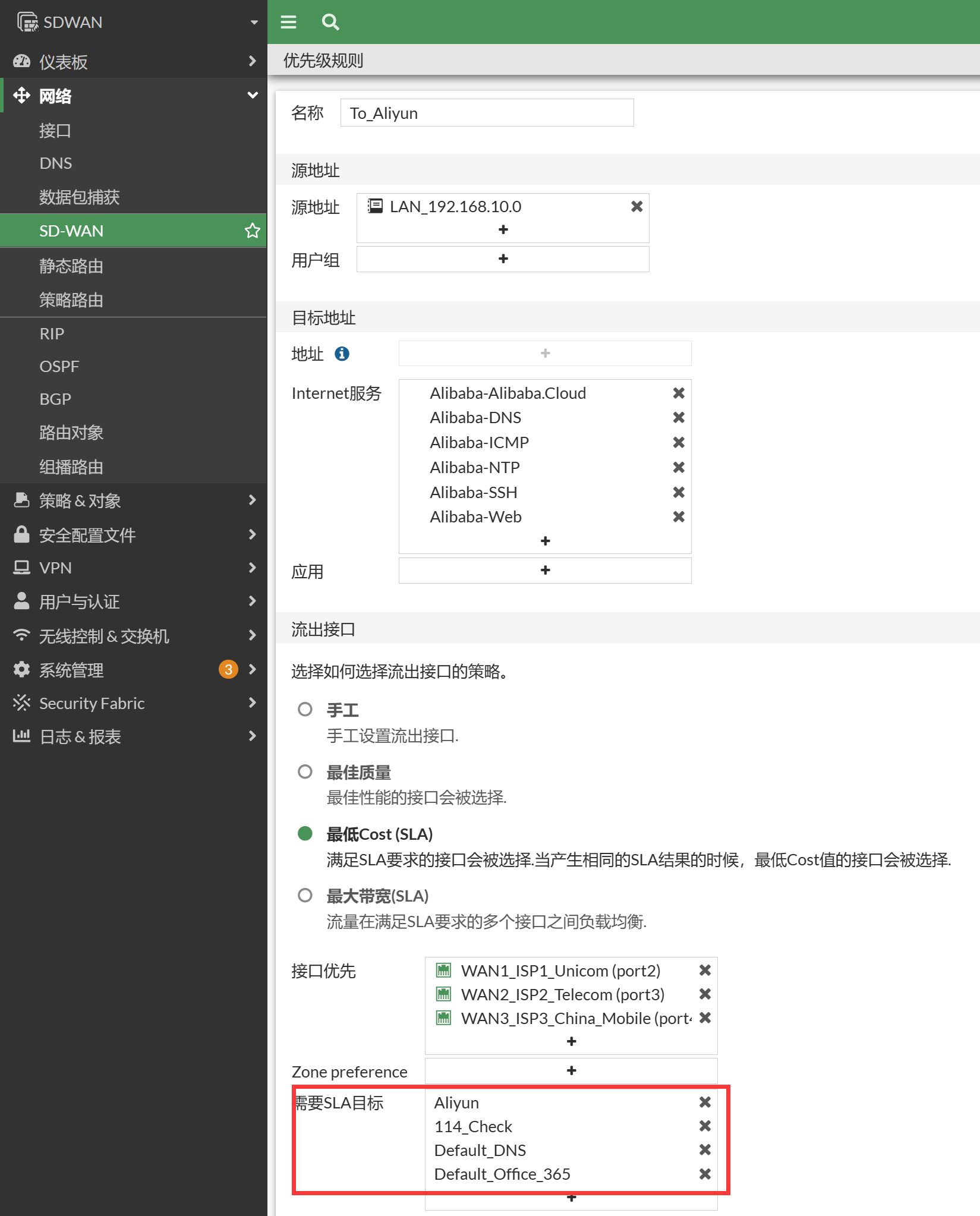

  2. SD-WAN 规则可以调用多个 SLA Target，然后优化计算的方法。

    image-20230104152257559
    config system sdwan
config service
    edit 1
...
        config sla
            edit "Aliyun"
                set id 1
            next
            edit "114_Check"
                set id 1
            next
            edit "Default_DNS"
                set id 1
            next
            edit "Default_Office_365"
                set id 1
            next
        end
...
        set sla-compare-method order    //默认值，如果按此设置，多个SLA目标之间的逻辑关系是and，只要有其中一个SLA目标不符合，则将该接口剔除SD-WAN规则的选择，如果SLA全部失效，则按照配置的接口顺序进行选择出接口
...
    next
end

  3. 默认情况下，CLI 下 SLA 的设置为 set sla-compare-method order，如果按此设置，多个 SLA 目标之间的逻辑关系是 and，只要有其中一个 SLA 目标不符合，则将该接口剔除 SD-WAN 规则的选择，如果 SLA 全部失效，则按照配置的接口顺序进行选择出接口。

    SDWAN (1) # set sla-compare-method
order     Compare SLA value based on the order of health-check.
number    Compare SLA value based on the number of satisfied health-check.  Limits health-checks to only configured member interfaces.

  4. set sla-compare-method numbe，此参数是 SLA 目标全部失效的一个补充，如果全部失效，则选择失败数较小的接口进行 SD-WAN 流量的转发，比如 port2 失败 2 个，port3 失败 3 个，port4 失败 1 个，则会选择 port4 进行数据的转发。

  5. 我们配置多个服务器的 SLA Target，在 SD-WAN 规则里面也调用多个 SLA Target，然后虽然全部都失败了，但是可以选择符合 SLA Target 条件更多的接口作为 SD-WAN 规则的出接口，在全部失败的矮子中选择一个最优的出接口。当然我们需要设置不同的目的 IP 进行健康检查，同时配置不同的 SLA 条目，在 SD-WAN 规则调用的时候也只能调用不同服务器的 SLA 目标，才可以进行这样的进一步比较。
