互联网出口场景

2025/10/29大约 17 分钟

互联网出口场景

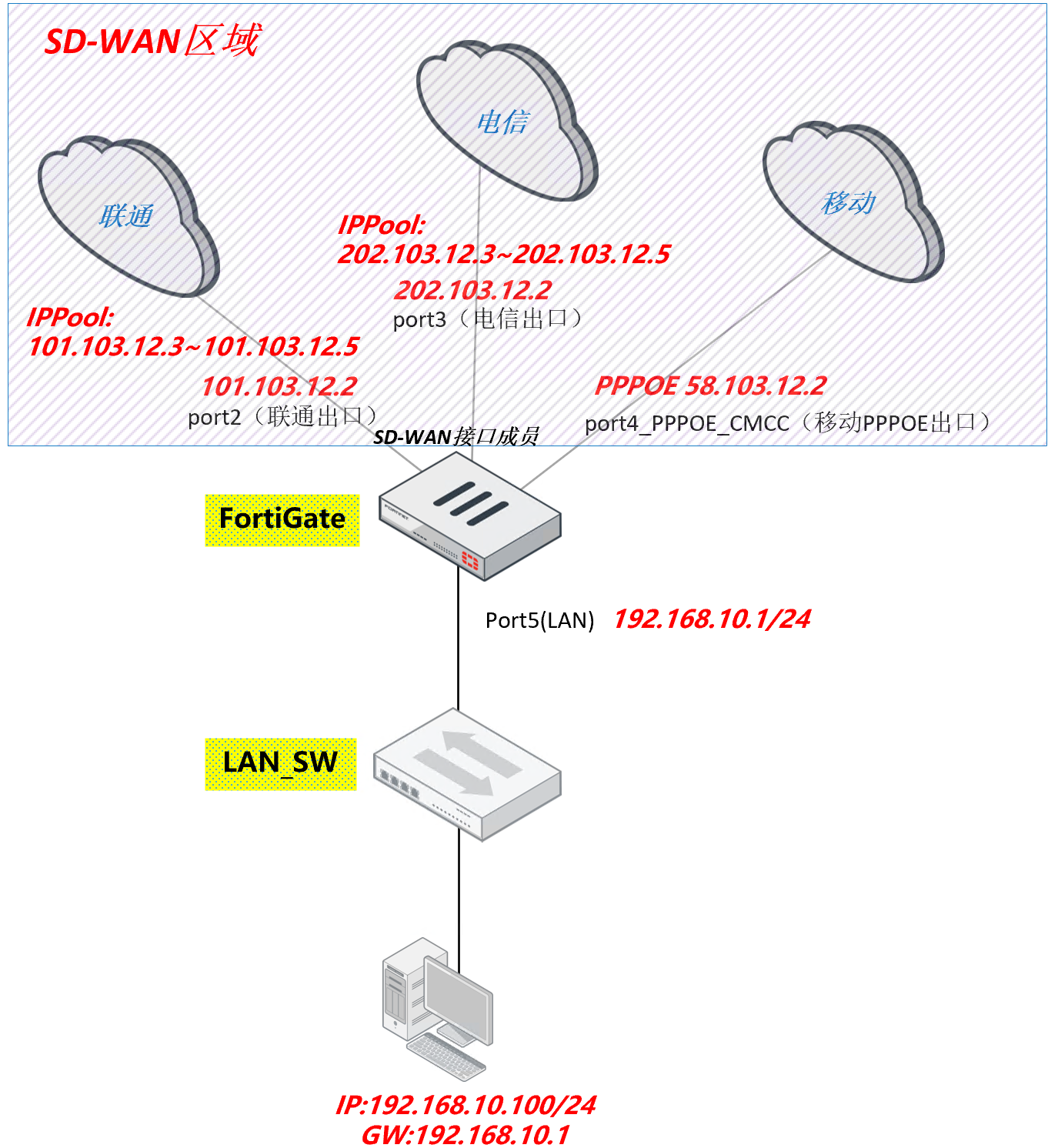

网络拓扑与需求

FortiGate 通过三个运营商（联通、电信、移动）接入 Internet，其中联通和电信线路为固定 IP，移动线路为 PPPoE 线路。
联通和电信线路使用运营商分配的 IPPool 转换 SNAT 访问 Internet，移动线路借用 PPPoE 接口 IP 作为 SNAT 的源地址访问 Internet。
配置 SD-WAN，基于应用、用户、ISDB 等做选路的调用，可以实现更加智能的互联网出口选择和备份，这也是 SD-WAN 的价值所在。
部署 SD-WAN 通常在一个全新的设备进行配置，如果需要加入 SD-WAN 区域的接口已经被其他配置（如防火墙策略）引用，是无法直接加入 SD-WAN 区域的。要加入 SD-WAN 区域，又不想删除关联的配置，请参考网络管理 → SD-WAN → SD-WAN 配置举例 → 将已关联接口移至 SD-WAN 区域章节。

配置步骤

SD-WAN 基础配置

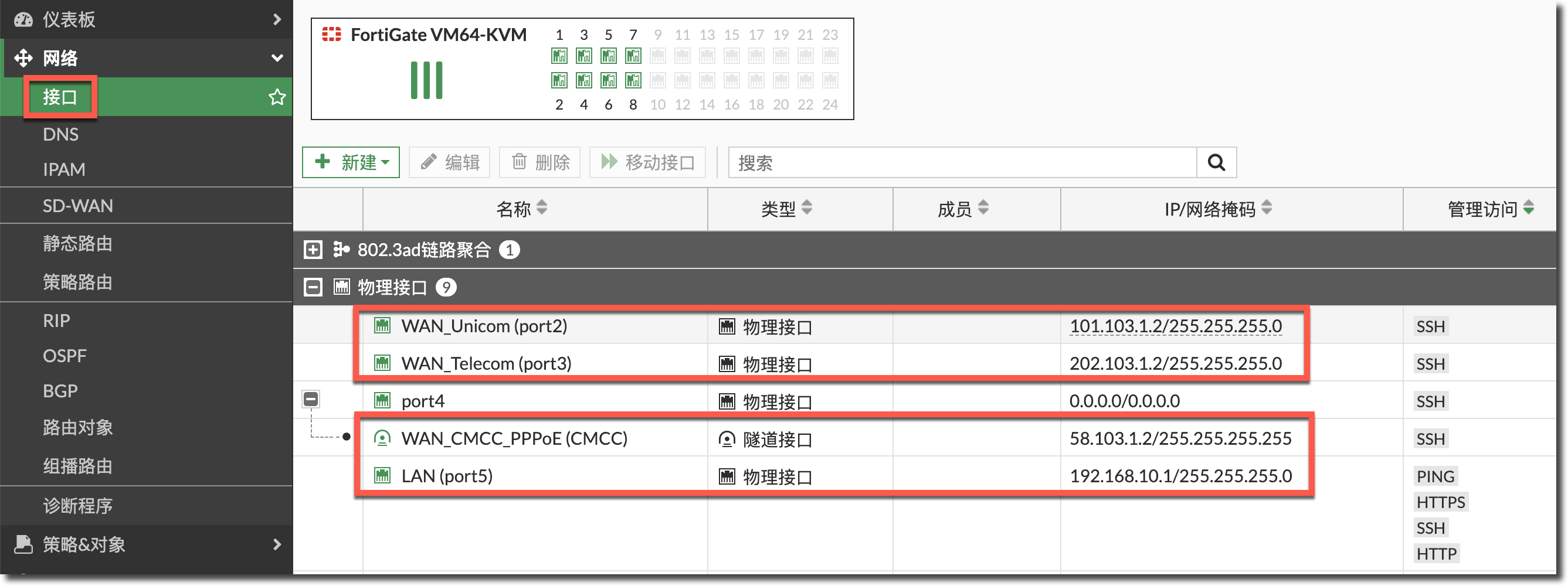

配置三条运营商线路的 IP 或 PPPoE 用户（PPPoE 请通过 CLI 配置，参考部署前注意事项 → PPPoE 接口配置章节）与内网口 IP。

PPPoE接口配置：
config system pppoe-interface
    edit "CMCC"
        set device "port4"
        set username "user1"
        set password xxxxxxxx
    next
end

固定IP接口配置：
config system interface
    edit "port2"
        set vdom "root"
        set ip 101.103.1.2 255.255.255.0
        set allowaccess ssh
        set alias "WAN_Unicom"
    next
    edit "port3"
        set vdom "root"
        set ip 202.103.1.2 255.255.255.0
        set allowaccess ssh
        set alias "WAN_Telecom"
    next
    edit "port5"
        set vdom "root"
        set ip 192.168.10.1 255.255.255.0
        set allowaccess ping https ssh http
        set alias "LAN"
    next
end

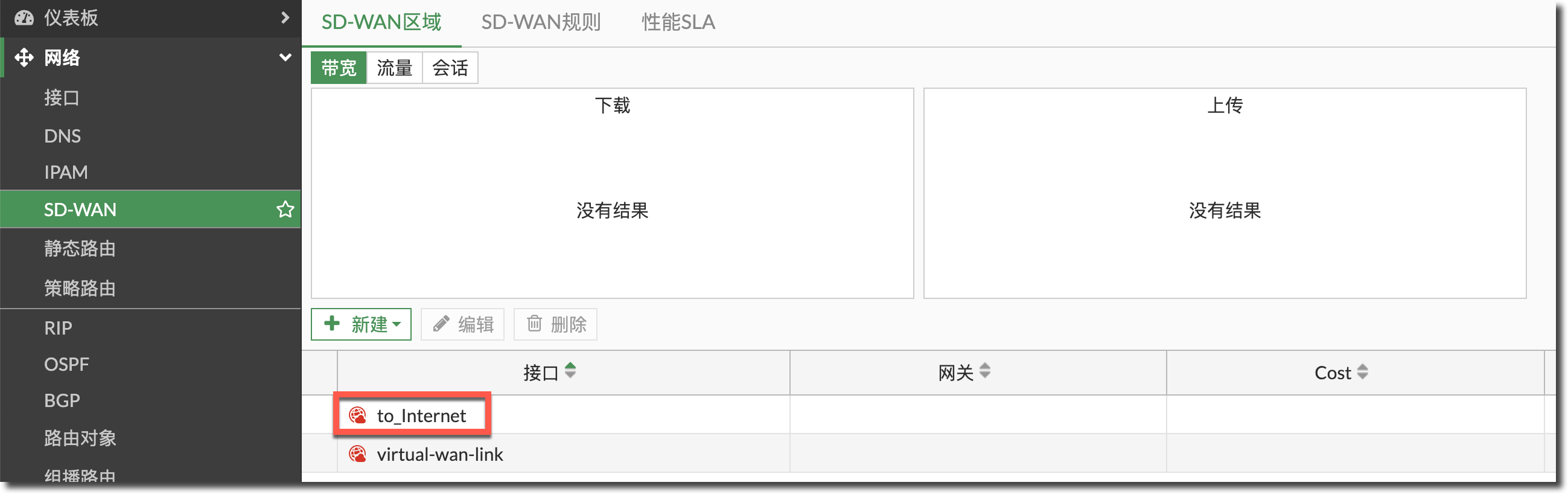

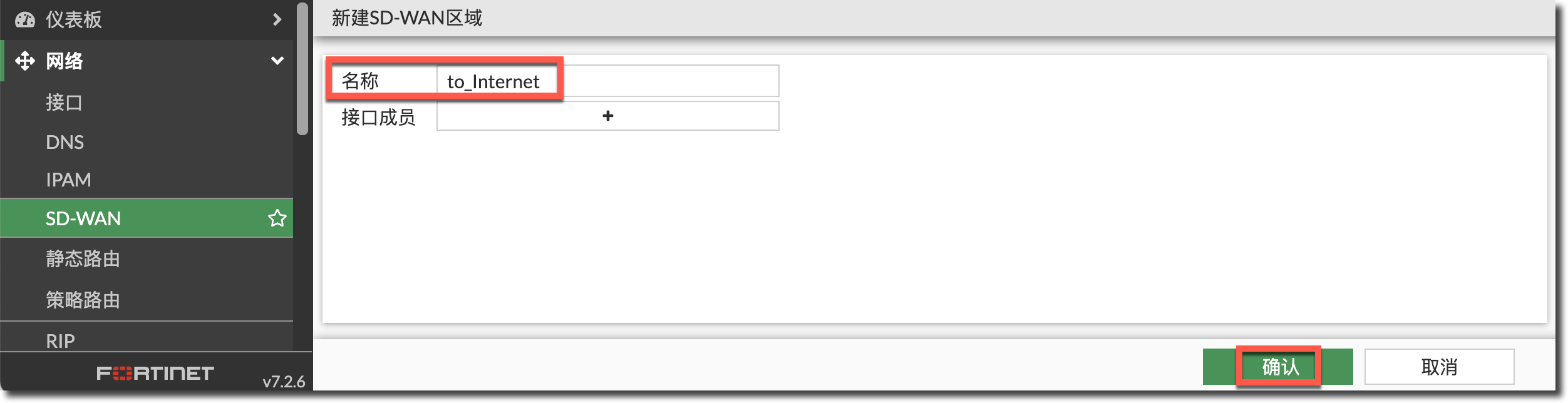

进入 FortiGate 的网络 → SD-WAN → SD-WAN 区域页面，新建用于访问 Internet 的区域“to_Internet”（也可以直接使用预置的 SD-WAN 区域）。
```
config system sdwan
    set status enable
    config zone
        edit "to_Internet"
        next
    end
end
```

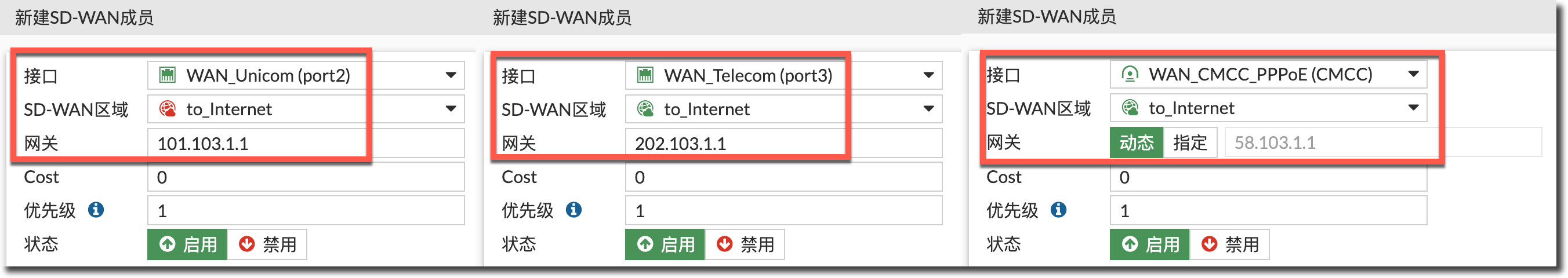

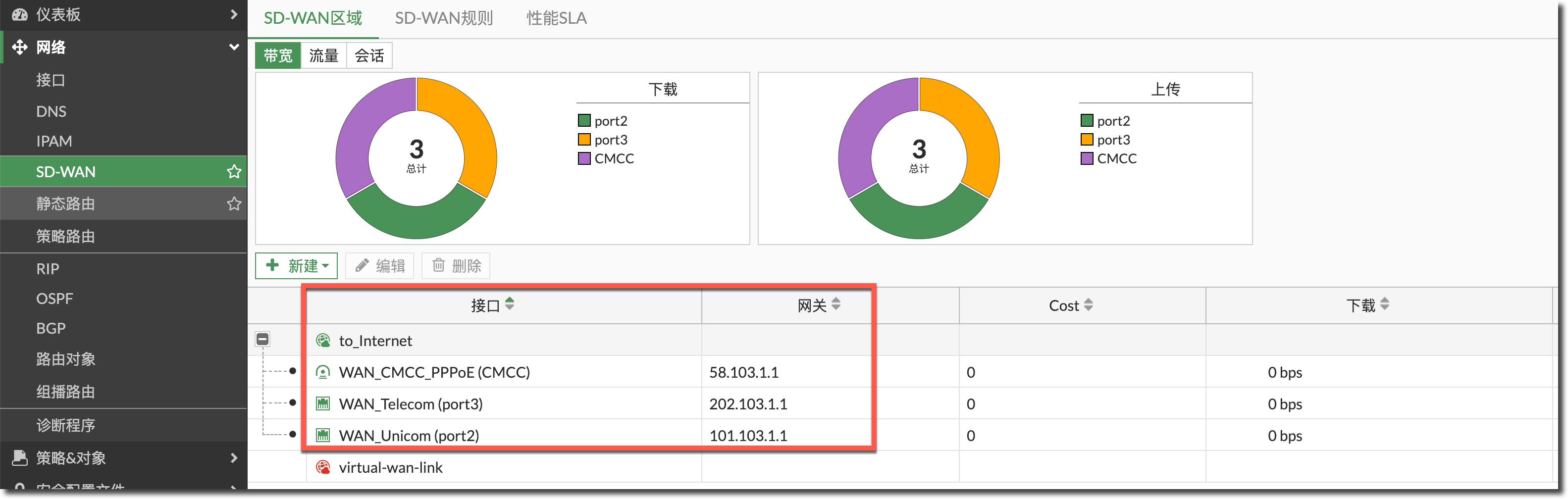

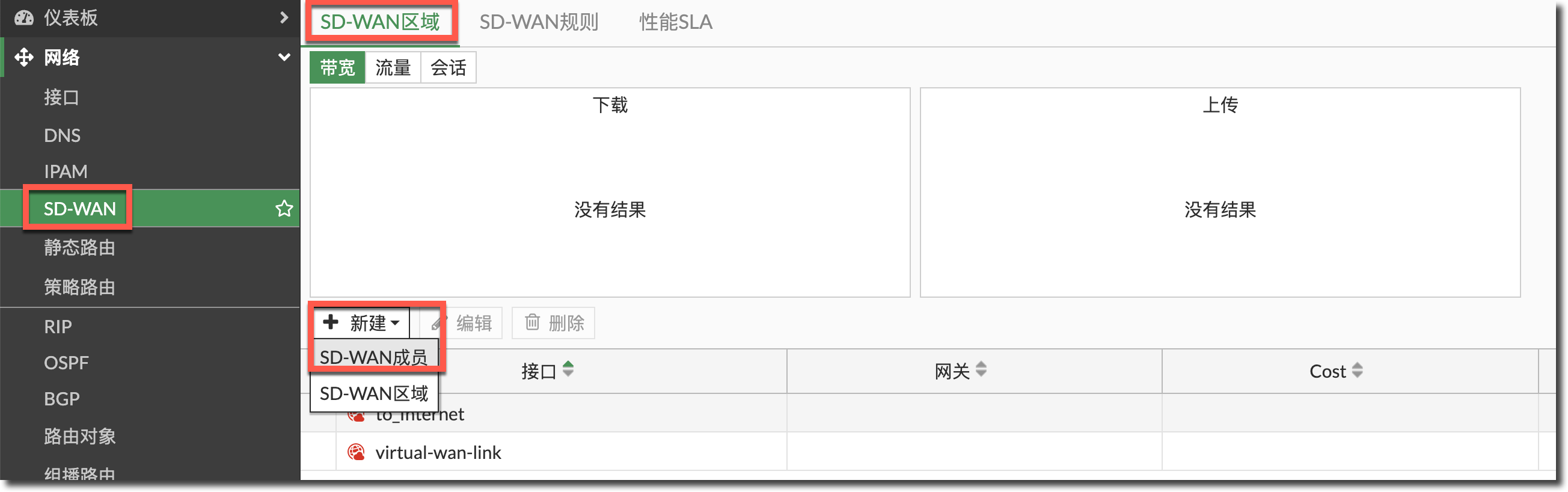

在此页面新建用于访问 Internet 的 SD-WAN 成员（联通、电信、移动线路 3 个接口）加入上步创建的 SD-WAN 区域，注意 PPPoE 加入 SD-WAN 区域时不需要填写网关。

重要

如果 WAN 接口存在相关配置引用的情况下，是无法直接加入到 SD-WAN 接口成员的，可参考网络管理 → SD-WAN → SD-WAN 配置举例 → 将已关联接口移至 SD-WAN 区域章节快速将接口加入 SD-WAN 区域，并自动修改关联配置（也可选择手动将 WAN 接口的相关配置删除引用，包括策略、Link-monitor、所属区域等）。

config system sdwan
    config members
        edit 1
            set interface "port2"
            set zone "to_Internet"
            set gateway 101.103.1.1
        next
        edit 2
            set interface "port3"
            set zone "to_Internet"
            set gateway 202.103.1.1
        next
        edit 3
            set interface "CMCC"
            set zone "to_Internet"
        next
    end
end

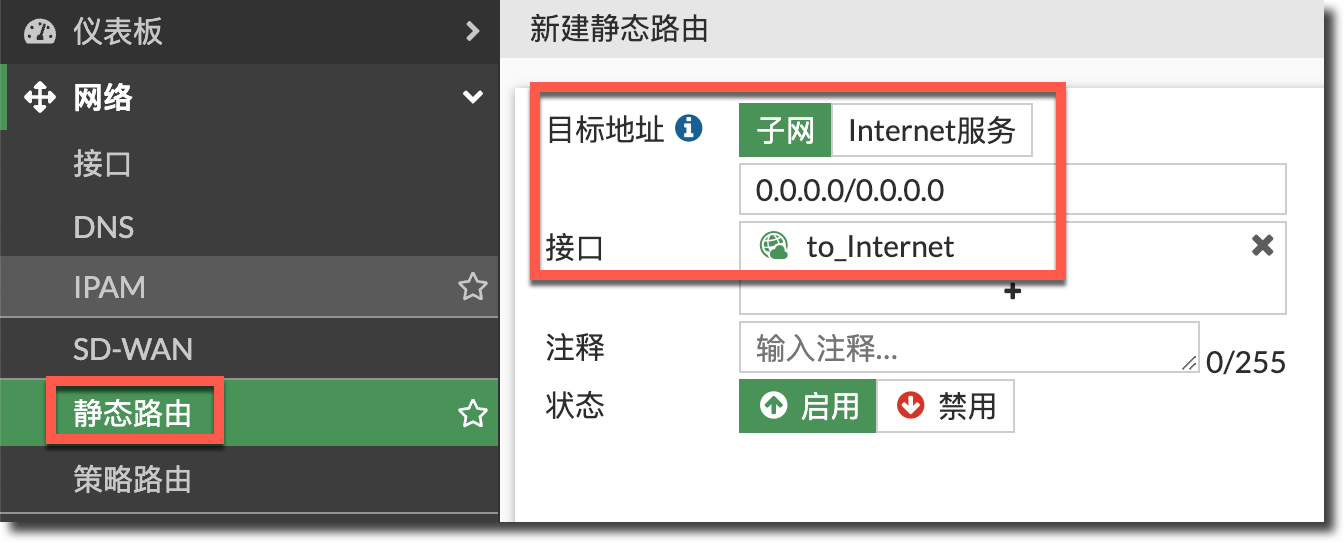

配置默认路由指向 SD-WAN 区域“to_Internet”。

config router static
    edit 1
        set distance 1
        set sdwan-zone "to_Internet"
    next
end

查看 FortiGate 路由表，默认路由在三个运营商线路上负载。

FortiGate # get router info routing-table all

Routing table for VRF=0
S*      0.0.0.0/0 [1/0] via 202.103.1.1, port3, [1/0]
                  [1/0] via 58.103.1.1, CMCC, [1/0]
                  [1/0] via 101.103.1.1, port2, [1/0]
C       58.103.1.1/32 is directly connected, CMCC
C       58.103.1.2/32 is directly connected, CMCC
C       101.103.1.0/24 is directly connected, port2
C       192.168.10.0/24 is directly connected, port5
C       202.103.1.0/24 is directly connected, port3

配置联通和电信线路的 IPPool，并绑定对应的 WAN 接口。
重要
重要：在 SD-WAN 场景下，防火墙上网策略选用出接口时只能选择 SD-WAN 区域接口“to_Internet”（Central-NAT 模式例外），不能选择具体的 WAN 接口，所以配置 IPPool 时必须将 IPPool 与具体的 WAN 接口绑定，否则 FortiGate 只会使用防火墙策略中配置的第一个 IPPool 做 SNAT。
```
config firewall ippool
    edit "IPPool_Unicom"
        set startip 101.203.1.3
        set endip 101.203.1.5
        set associated-interface "port2"
    next
    edit "IPPool_Telecom"
        set startip 202.103.1.3
        set endip 202.103.1.5
        set associated-interface "port3"
    next
end
```

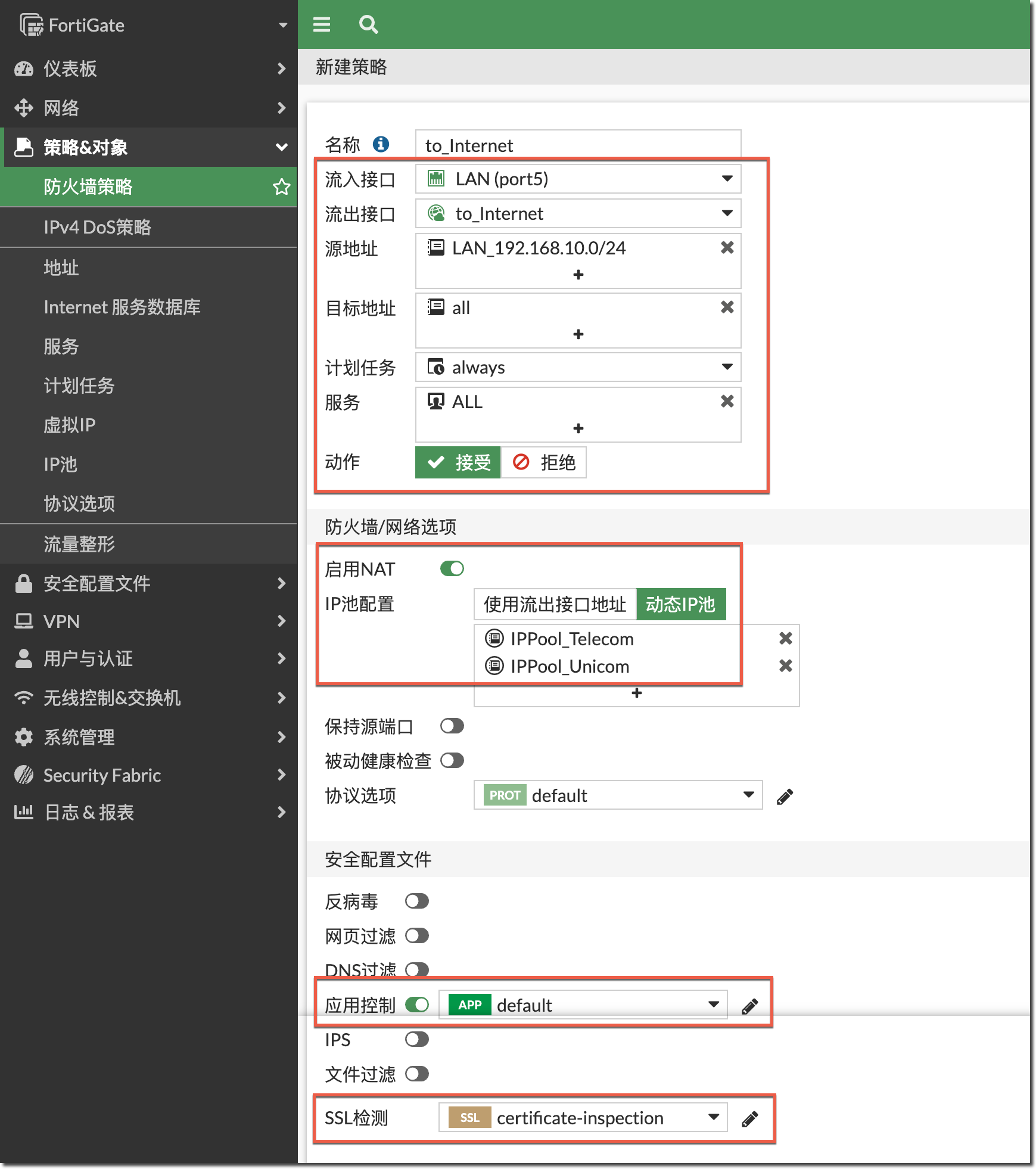

配置防火墙策略，放通内网 port5（LAN）到三个运营商线路的 Internet 访问，并开启 SNAT，引用联通和电信线路上的 IPPool，开启应用控制功能，用于 SD-WAN 策略基于应用的识别。

重要

有了第 6 步中 IPPool 关联接口的配置，防火墙策略的 SNAT 引用 IPPool 时，会使用具体 WAN 接口上关联的 IPPool 中的地址来执行 SNAT，而移动线路（PPPoE）则仍会使用出接口地址来作为 SNAT 的源地址。

config firewall policy
    edit 1
        set name "to_Internet"
        set srcintf "port5"
        set dstintf "to_Internet"
        set action accept
        set srcaddr "LAN_192.168.10.0/24"
        set dstaddr "all"
        set schedule "always"
        set service "ALL"
        set utm-status enable
        set ssl-ssh-profile "certificate-inspection"
        set application-list "default"
        set nat enable
        set ippool enable
        set poolname "IPPool_Telecom" "IPPool_Unicom"
    next
end

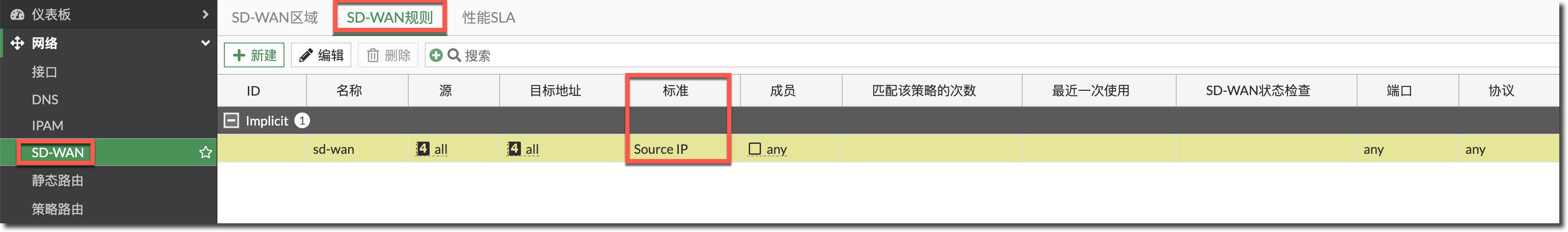

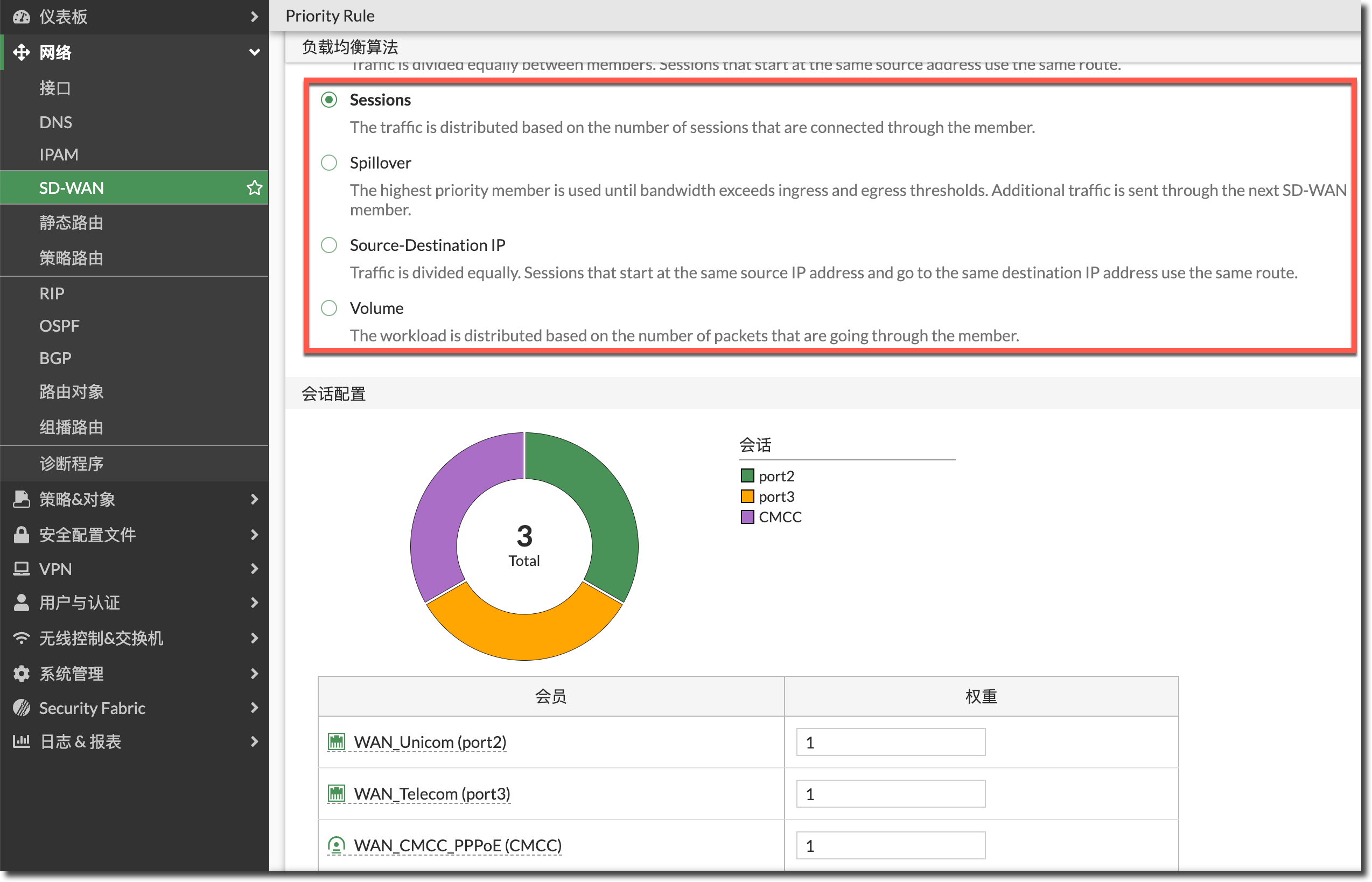

此时 SD-WAN 的基本配置已经完成，如果不配置 SD-WAN 规则，所有的访问 Internet 的流量将会按照源 IP 负载均衡的方式，也就是我们手工配置的 SD-WAN 默认路由，按照三条默认路由进行负载均衡处理，如下默认隐式 SD-WAN 策略所示，编辑此策略，可以修改为其他负载模式。
```
config system sdwan
    set load-balance-mode source-ip-based
end
```

SD-WAN 策略配置

需求举例 1

去往 AWS 的重要业务从联通或电信线路（固定 IP），选择延迟较低的出口出去。

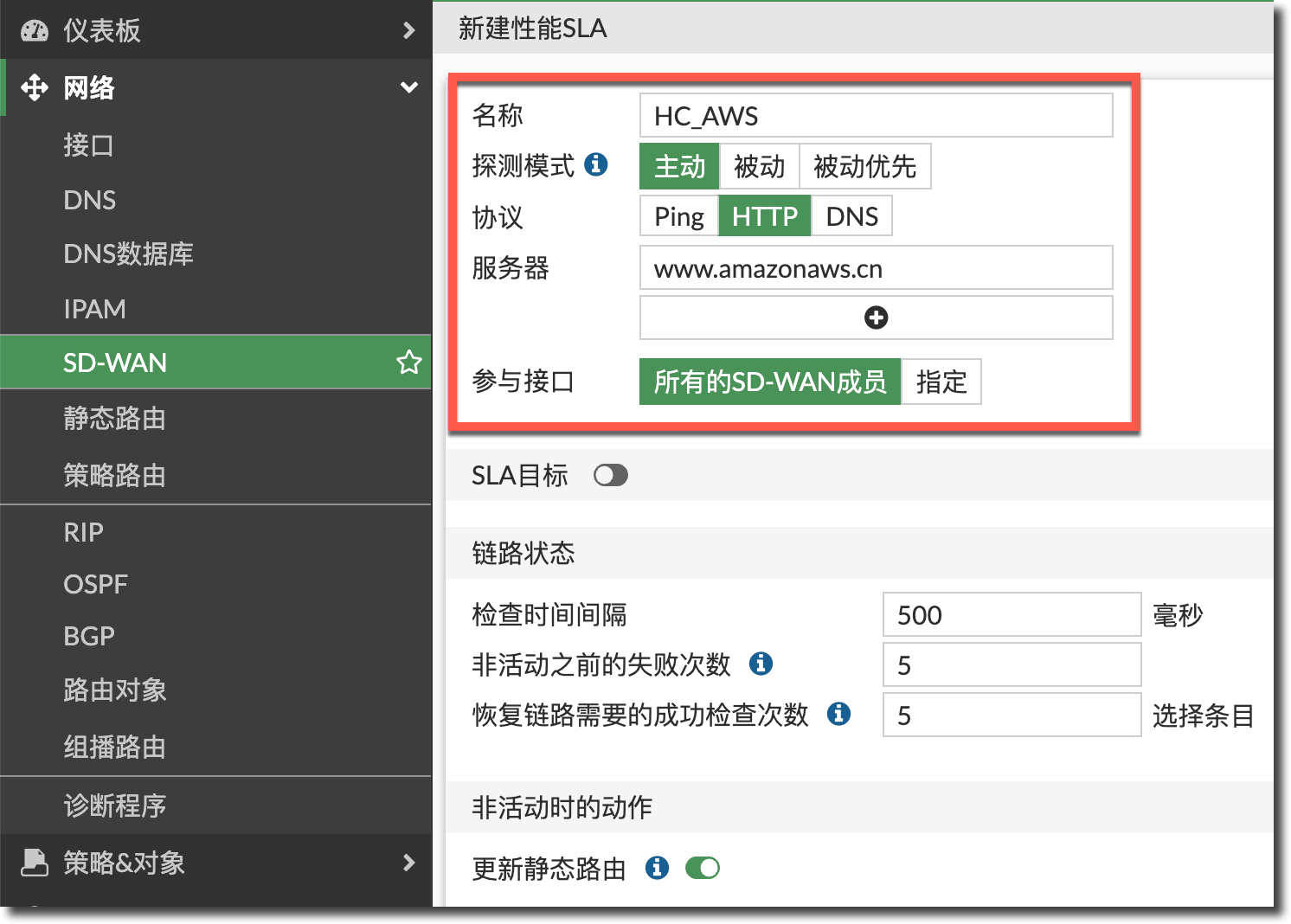

配置去往 AWS 的 HTTP 健康检查。

config system sdwan
    config health-check
        edit "HC_AWS"
            set server "www.amazonaws.cn"
            set protocol http
            set members 0
        next
    end
end

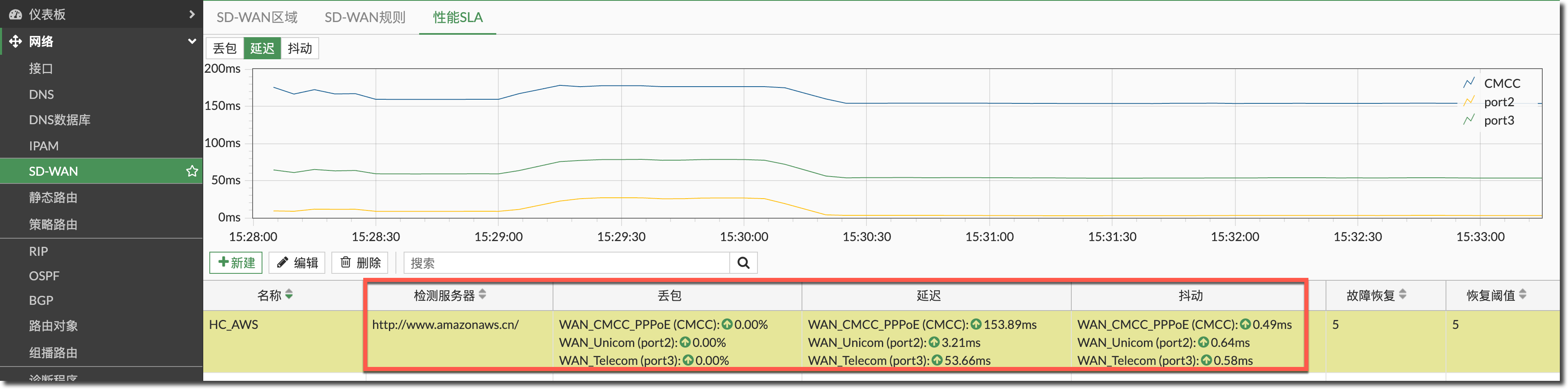

查看健康检查的状态，可以看到目前联通线路延迟最低，其次是电信线路，移动线路延迟最高。

FortiGate # diagnose sys sdwan health-check status
Health Check(HC_AWS):
Seq(1 port2): state(alive), packet-loss(0.000%) latency(3.216), jitter(0.347), mos(4.402), bandwidth-up(65534995), bandwidth-dw(65534993), bandwidth-bi(131069988) sla_map=0x0
Seq(2 port3): state(alive), packet-loss(0.000%) latency(53.634), jitter(0.451), mos(4.376), bandwidth-up(65534995), bandwidth-dw(65534993), bandwidth-bi(131069988) sla_map=0x0
Seq(3 CMCC): state(alive), packet-loss(0.000%) latency(153.830), jitter(0.392), mos(4.307), bandwidth-up(65534995), bandwidth-dw(65534993), bandwidth-bi(131069988) sla_map=0x0

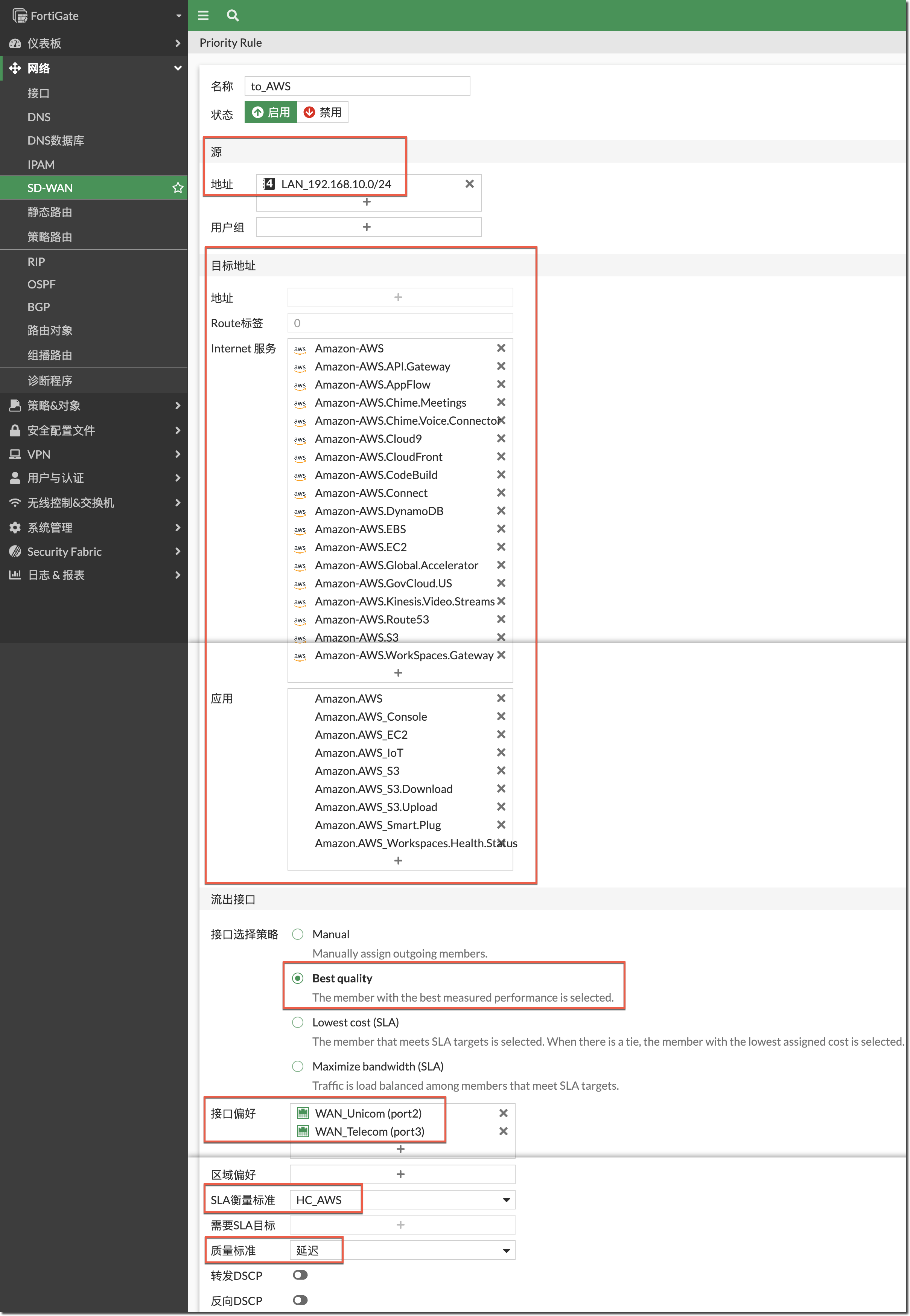

新建 SD-WAN 规则 1：

源地址选择内网网段；目标地址使用 ISDB，选择 AWS 相关的 ISDB 条目，以及 AWS 相关的应用控制特征库条目。
接口选择策略与质量标准：选择 Best Quality 和延迟，选用 SD-WAN 规则接口成员中延迟最低的接口，如果成员接口的延迟差小于 10%（默认值），则使用接口偏好中配置较前的接口。
SLA 衡量标准：选择上步创建的健康检查。
接口偏好：选择联通线路接口与电信线路接口，联通线路接口排序在前。

config system sdwan
    config service
        edit 1
            set name "to_AWS"
            set mode priority
            set src "LAN_192.168.10.0/24"
            set internet-service enable
            set internet-service-name "Amazon-AWS" "Amazon-AWS.API.Gateway" "Amazon-AWS.AppFlow" "Amazon-AWS.Chime.Meetings" "Amazon-AWS.Chime.Voice.Connector" "Amazon-AWS.Cloud9" "Amazon-AWS.CloudFront" "Amazon-AWS.CodeBuild" "Amazon-AWS.Connect" "Amazon-AWS.DynamoDB" "Amazon-AWS.EBS" "Amazon-AWS.EC2" "Amazon-AWS.Global.Accelerator" "Amazon-AWS.GovCloud.US" "Amazon-AWS.Kinesis.Video.Streams" "Amazon-AWS.Route53" "Amazon-AWS.S3" "Amazon-AWS.WorkSpaces.Gateway"
            set internet-service-app-ctrl 27210 37172 36740 10000051 35944 47432 47433 10000199 51269
            set health-check "HC_AWS"
            set priority-members 1 2
        next
    end
end

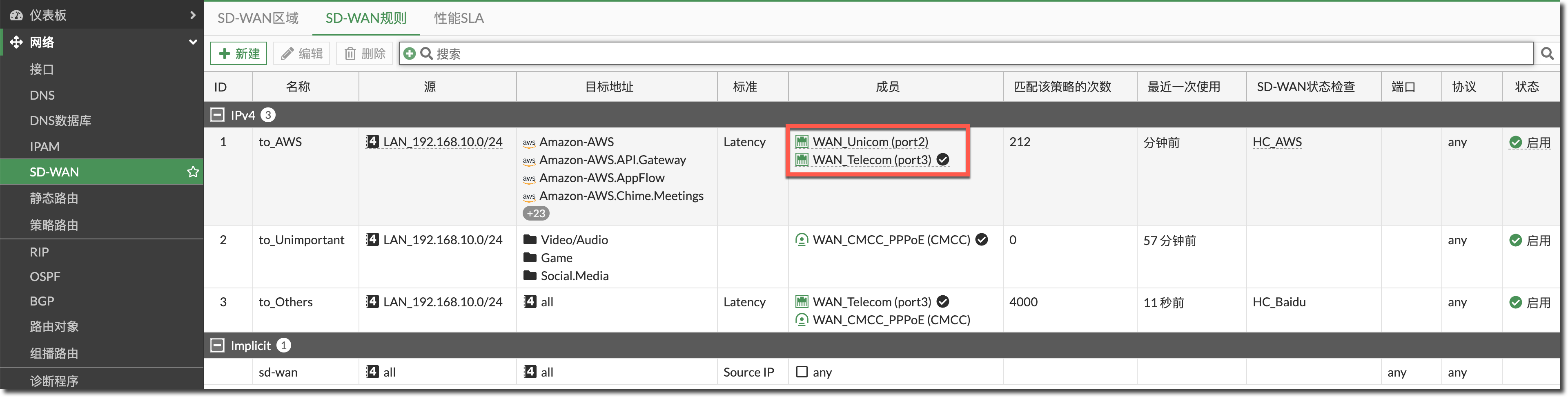

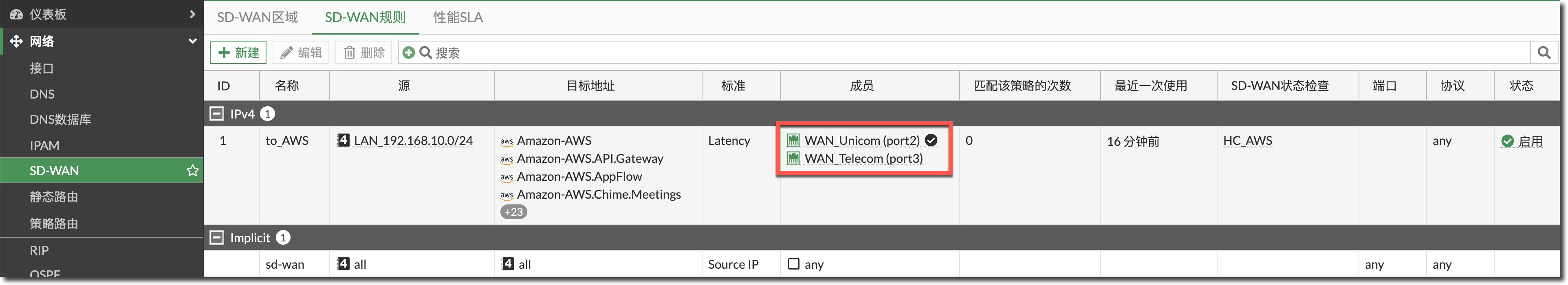

查看上步创建的 SD-WAN 规则目前的选路状态，由于联通线路（port2）的延迟较低，电信线路（port3）的延迟较高，访问 AWS 的业务优先选择联通线路（port2）。

FortiGate # diagnose sys sdwan service 1

Service(1): Address Mode(IPV4) flags=0x200 use-shortcut-sla
 Tie break: cfg
  Gen(1), TOS(0x0/0x0), Protocol(0: 1->65535), Mode(priority), link-cost-factor(latency), link-cost-threshold(10), heath-check(HC_AWS)
  Members(2):
    1: Seq_num(1 port2), alive, latency: 3.135, selected    //联通线路优先
    2: Seq_num(2 port3), alive, latency: 53.637, selected   //电信线路其次
  Internet Service(27): Amazon-AWS(393320,0,0,0,0) Amazon-AWS.API.Gateway(393478,0,0,0,0) Amazon-AWS.AppFlow(393484,0,0,0,0) Amazon-AWS.Chime.Meetings(393483,0,0,0,0) Amazon-AWS.Chime.Voice.Connector(393479,0,0,0,0) Amazon-AWS.Cloud9(393471,0,0,0,0) Amazon-AWS.CloudFront(393481,0,0,0,0) Amazon-AWS.CodeBuild(393482,0,0,0,0) Amazon-AWS.Connect(393480,0,0,0,0) Amazon-AWS.DynamoDB(393472,0,0,0,0) Amazon-AWS.EBS(393470,0,0,0,0) Amazon-AWS.EC2(393477,0,0,0,0) Amazon-AWS.Global.Accelerator(393476,0,0,0,0) Amazon-AWS.GovCloud.US(393452,0,0,0,0) Amazon-AWS.Kinesis.Video.Streams(393475,0,0,0,0) Amazon-AWS.Route53(393473,0,0,0,0) Amazon-AWS.S3(393474,0,0,0,0) Amazon-AWS.WorkSpaces.Gateway(393403,0,0,0,0) Amazon.AWS(4294836343,0,0,0,0 27210) Amazon.AWS.Console(4294836344,0,0,0,0 37172) Amazon.AWS_EC2(4294836345,0,0,0,0 36740) Amazon.AWS_IoT(4294838823,0,0,0,0 10000051) Amazon.AWS_S3(4294836346,0,0,0,0 35944) Amazon.AWS_S3.Download(4294838824,0,0,0,0 47432) Amazon.AWS_S3.Upload(4294838825,0,0,0,0 47433) Amazon.AWS_Smart.Plug(4294838826,0,0,0,0 10000199) Amazon.AWS_Workspaces.Health.Status(4294838827,0,0,0,0 51269)
  Src address(1):
        192.168.10.0-192.168.10.255

查看 SD-WAN 规则对应的策略路由状态，出接口优先选择延迟较低的联通线路（port2）。


FortiGate # diagnose firewall proute list
list route policy info(vf=root):

id=2132869121(0x7f210001) vwl_service=1(to_AWS) vwl_mbr_seq=1 2 dscp_tag=0xfc 0xfc flags=0x0 tos=0x00 tos_mask=0x00 protocol=0 sport=0-65535 iif=0(any) dport=1-65535 path(2) oif=4(port2) oif=5(port3)     //选择延迟较低的联通线路
source(1): 192.168.10.0-192.168.10.255
destination wildcard(1): 0.0.0.0/0.0.0.0
internet service(27): Amazon-AWS(393320,0,0,0,0) Amazon-AWS.API.Gateway(393478,0,0,0,0) Amazon-AWS.AppFlow(393484,0,0,0,0) Amazon-AWS.Chime.Meetings(393483,0,0,0,0) Amazon-AWS.Chime.Voice.Connector(393479,0,0,0,0) Amazon-AWS.Cloud9(393471,0,0,0,0) Amazon-AWS.CloudFront(393481,0,0,0,0) Amazon-AWS.CodeBuild(393482,0,0,0,0) Amazon-AWS.Connect(393480,0,0,0,0) Amazon-AWS.DynamoDB(393472,0,0,0,0) Amazon-AWS.EBS(393470,0,0,0,0) Amazon-AWS.EC2(393477,0,0,0,0) Amazon-AWS.Global.Accelerator(393476,0,0,0,0) Amazon-AWS.GovCloud.US(393452,0,0,0,0) Amazon-AWS.Kinesis.Video.Streams(393475,0,0,0,0) Amazon-AWS.Route53(393473,0,0,0,0) Amazon-AWS.S3(393474,0,0,0,0) Amazon-AWS.WorkSpaces.Gateway(393403,0,0,0,0) Amazon.AWS(4294836343,0,0,0,0, 27210) Amazon.AWS.Console(4294836344,0,0,0,0, 37172) Amazon.AWS_EC2(4294836345,0,0,0,0, 36740) Amazon.AWS_IoT(4294838823,0,0,0,0, 10000051) Amazon.AWS_S3(4294836346,0,0,0,0, 35944) Amazon.AWS_S3.Download(4294838824,0,0,0,0, 47432) Amazon.AWS_S3.Upload(4294838825,0,0,0,0, 47433) Amazon.AWS_Smart.Plug(4294838826,0,0,0,0, 10000199) Amazon.AWS_Workspaces.Health.Status(4294838827,0,0,0,0, 51269)
hit_count=0 last_used=2023-12-15 15:59:10

需求举例 2

其他不重要的业务从移动线路（PPPoE）接口转发。

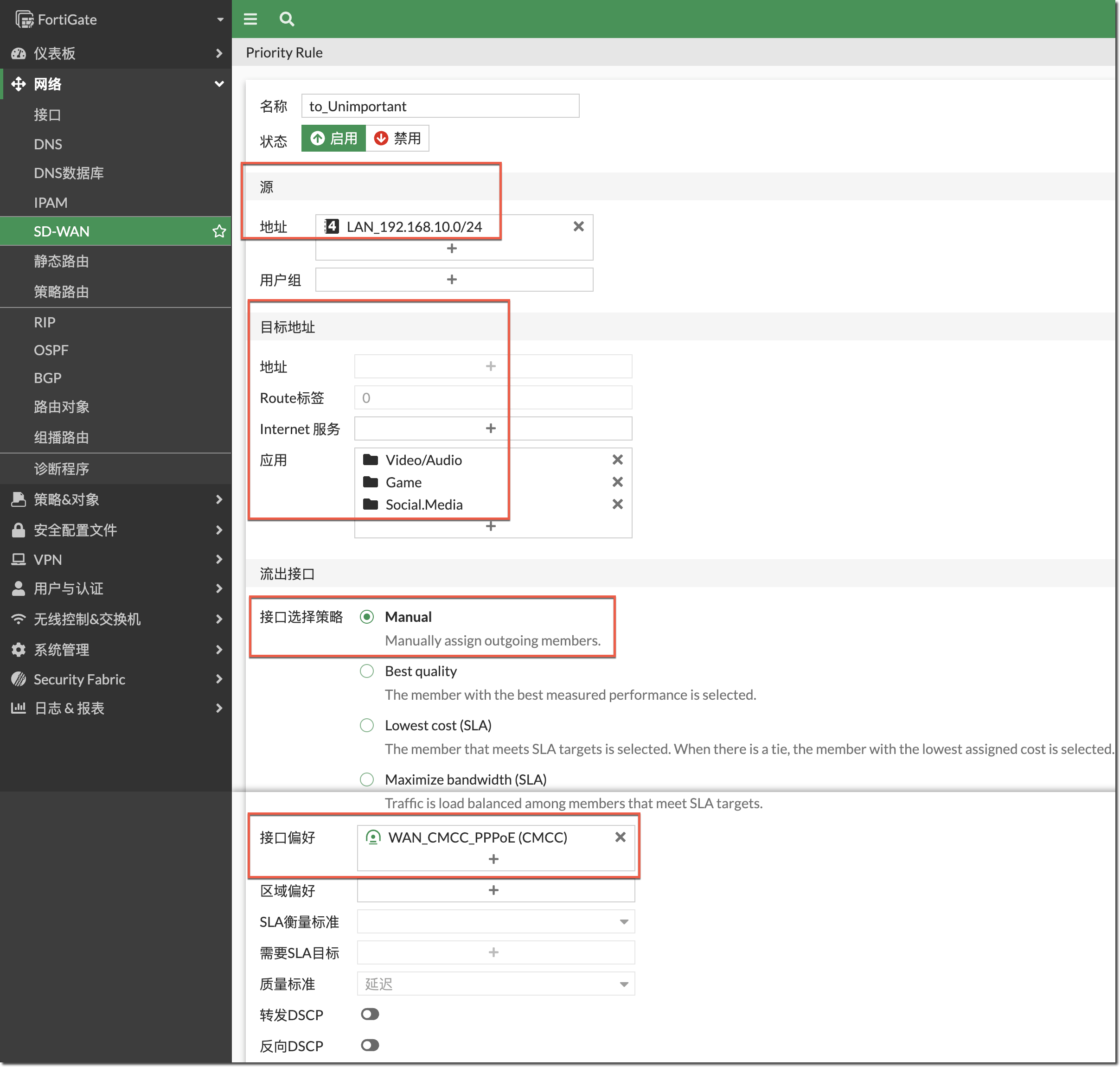

新建 SD-WAN 规则 2：
- 源地址选择内网网段；目标地址使用应用分类，选择视频/语音、游戏、社交媒体等对于客户不重要的业务应用分类（SD-WAN 规则中的目标地址可以选择应用分类在 7.2.0 开始支持，之前的版本只支持选择具体的应用特征条目）。
- 接口选择策略：选择 Manual 模式。
- 接口偏好：选用 SD-WAN 规则接口成员中的移动 PPPoE 线路。
```
config system sdwan
    config service
        edit 2
            set name "to_Unimportant"
            set src "LAN_192.168.10.0/24"
            set internet-service enable
            set internet-service-app-ctrl-category 5 8 23
            set priority-members 3
        next
    end
end
```

查看此 SD-WAN 规则状态。

FortiGate # diagnose sys sdwan service 2

Service(2): Address Mode(IPV4) flags=0x200 use-shortcut-sla
 Tie break: cfg
  Gen(1), TOS(0x0/0x0), Protocol(0: 1->65535), Mode(manual)
  Members(1):
    1: Seq_num(3 CMCC), alive, selected
  Internet Service(3): Video/Audio(0,5,0,0,0) Game(0,8,0,0,0) Social.Media(0,23,0,0,0)
  Src address(1):
        192.168.10.0-192.168.10.255

需求举例 3

其他类型的流量从电信线路（port3）或移动线路（PPPoE）中延迟较低的线路转发。

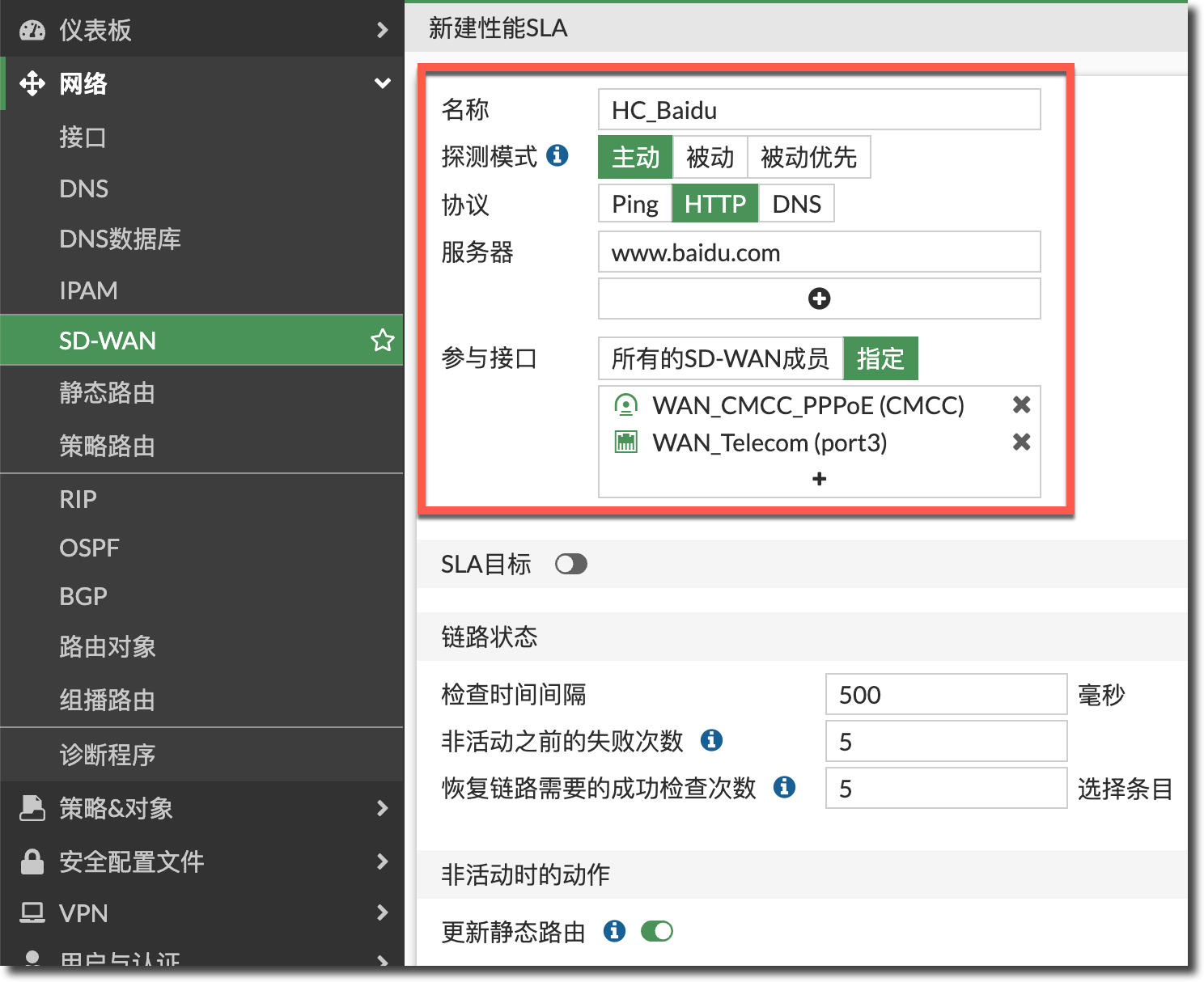

新建 SD-WAN 健康检查，协议为 HTTP，检查目标为网站 www.baidu.com ，参与接口选择电信线路（port3）和移动线路（PPPoE）。

config system sdwan
    config health-check
        edit "HC_Baidu"
            set server "www.baidu.com"
            set protocol http
            set members 3 2
        next
    end
end

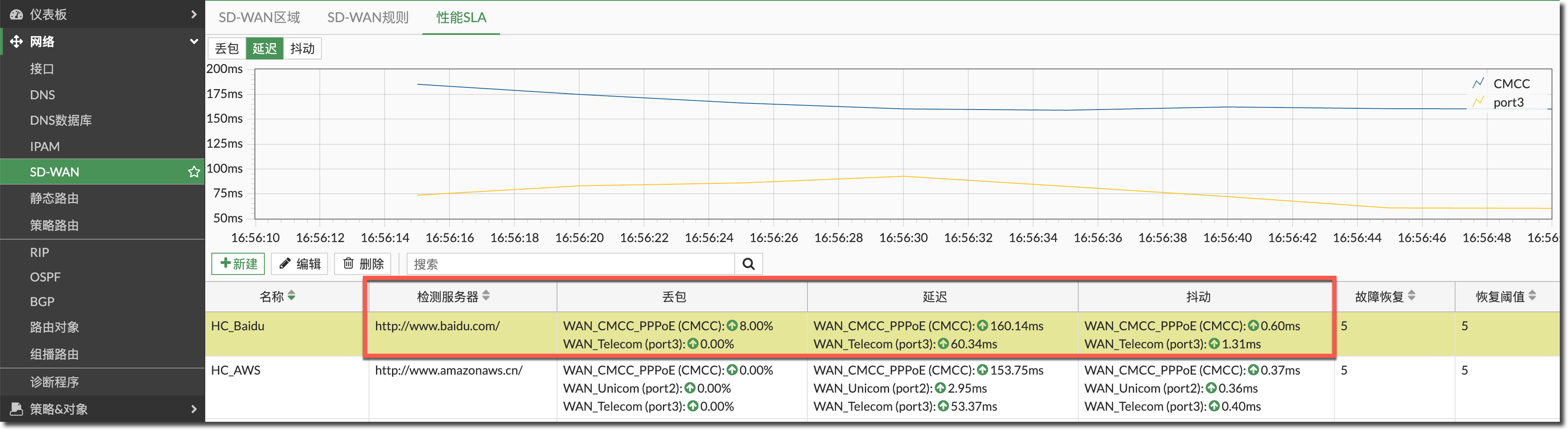

创建完成后，可以看到电信线路（port3）比移动线路（PPPoE）的延迟要低（超过了 10% 的阈值）。

FortiGate # diagnose sys sdwan health-check status HC_Baidu
Health Check(HC_Baidu):
Seq(3 CMCC): state(alive), packet-loss(1.000%) latency(165.551), jitter(1.748), mos(4.267), bandwidth-up(65534991), bandwidth-dw(65534974), bandwidth-bi(131069965) sla_map=0x0
Seq(2 port3): state(alive), packet-loss(0.000%) latency(64.622), jitter(1.523), mos(4.369), bandwidth-up(65534989), bandwidth-dw(65534969), bandwidth-bi(131069958) sla_map=0x0

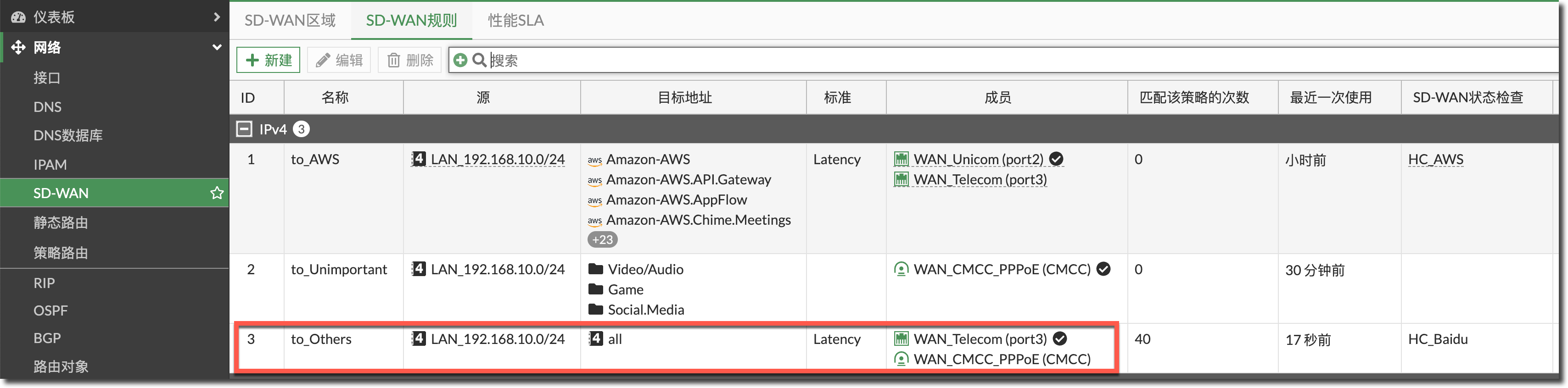

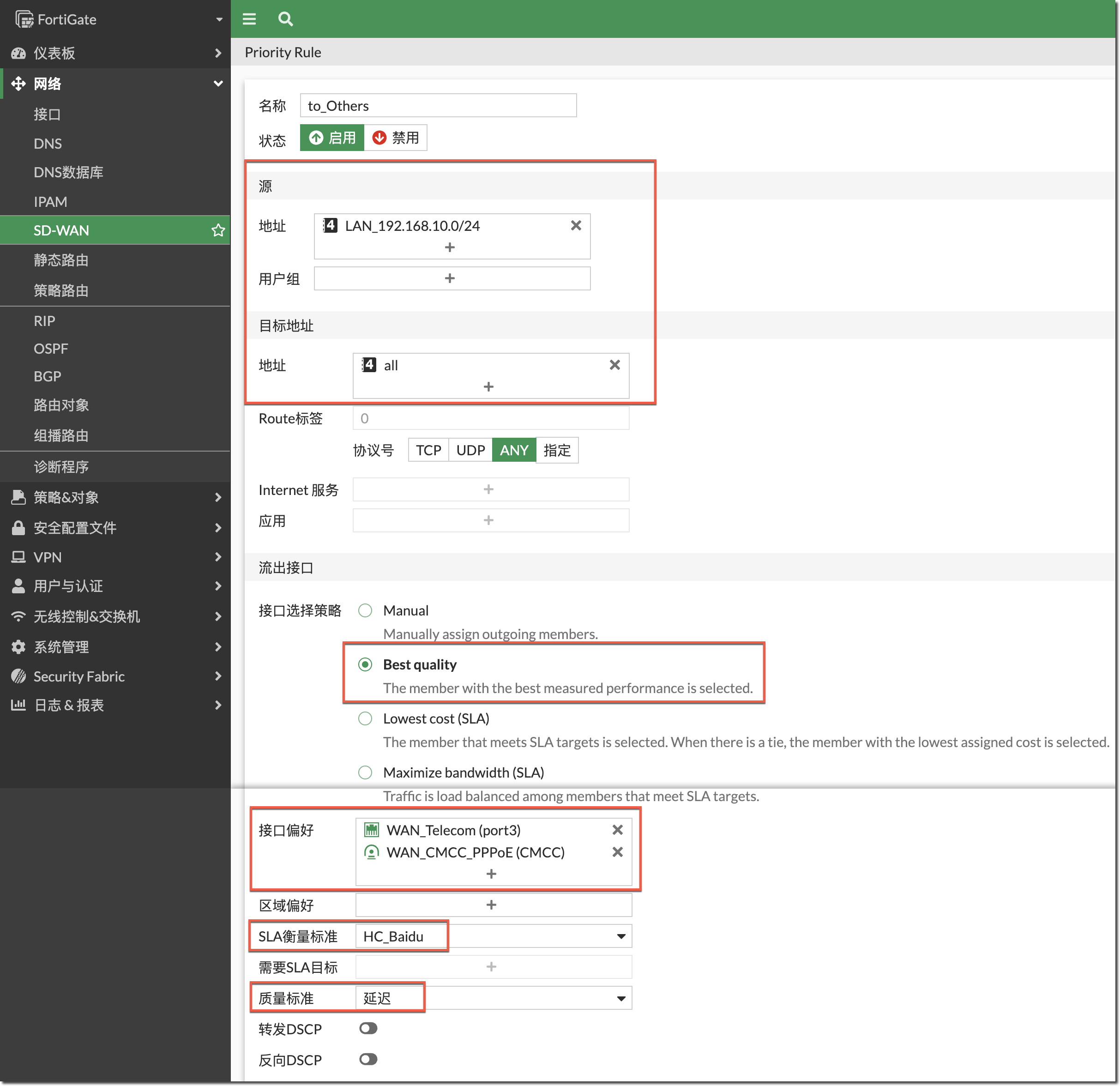

新建 SD-WAN 规则 3：
- 源地址选择内网网段；目标地址选择 all。
- 接口选择策略和质量标准：选择 Best Quality 和延迟，选用 SD-WAN 规则接口成员中延迟最低的接口，如果成员接口的延迟差小于 10%（默认值），则使用接口偏好中配置较前的接口。
- SLA 衡量标准：选择上步创建的健康检查。
- 接口偏好：选择电信线路接口（port3）与移动线路接口（PPPoE），电信线路接口（port3）排序在前。
```
config system sdwan
    config service
        edit 3
            set name "to_Others"
            set mode priority
            set dst "all"
            set src "LAN_192.168.10.0/24"
            set health-check "HC_Baidu"
            set priority-members 2 3
        next
    end
end
```

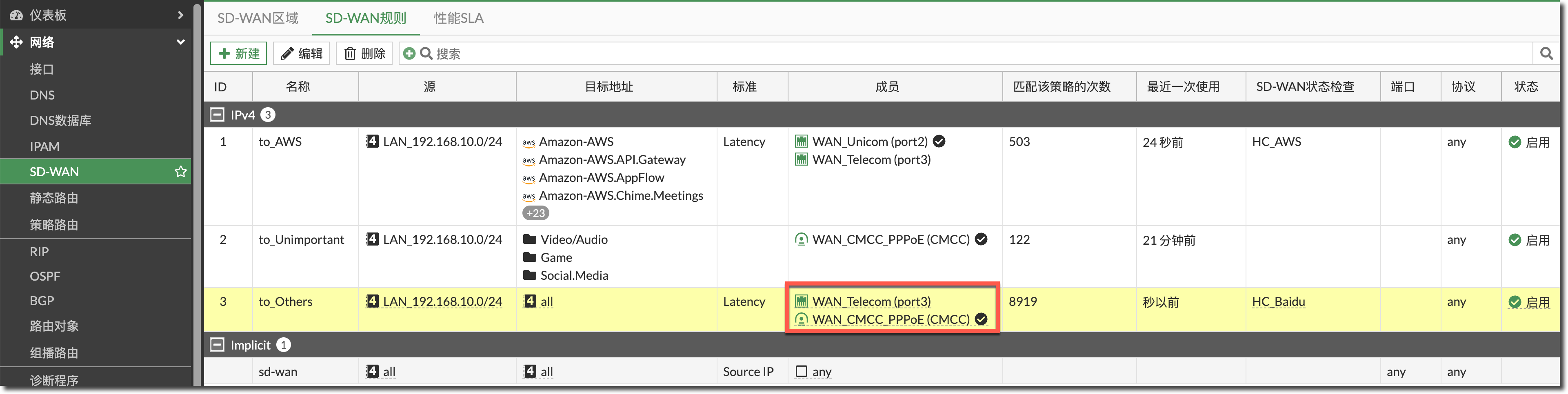

查看上步创建的 SD-WAN 规则目前的选路状态，由于电信线路（port2）的延迟较低，移动线路（PPPoE）的延迟较高，访问其他的业务优先选择电信线路（port3）。

FortiGate # diagnose sys sdwan service 3

Service(3): Address Mode(IPV4) flags=0x200 use-shortcut-sla
 Tie break: cfg
  Gen(1), TOS(0x0/0x0), Protocol(0: 1->65535), Mode(priority), link-cost-factor(latency), link-cost-threshold(10), heath-check(HC_Baidu)
  Members(2):
    1: Seq_num(2 port3), alive, latency: 66.413, selected    //优先选择电信线路
    2: Seq_num(3 CMCC), alive, latency: 167.769, selected
  Src address(1):
        192.168.10.0-192.168.10.255

  Dst address(1):
        0.0.0.0-255.255.255.255

结果验证

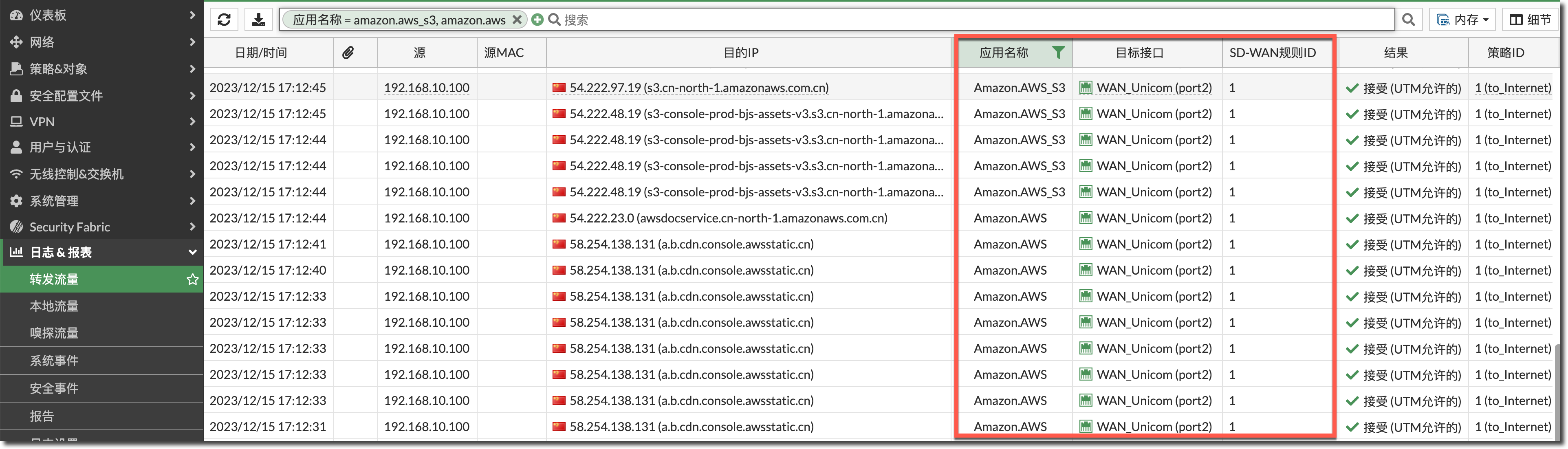

使用内网 PC 客户端访问 AWS 业务，在转发流量日志中查看相关流量，可以看到出接口从联通线路（port2）转发。
查看 SD-WAN 规则学习应用控制特征的列表。
```
FortiGate # diagnose sys sdwan internet-service-app-ctrl-list

Amazon.AWS(27210 4294836343): 54.222.23.0 6 443 Fri Dec 15 17:12:37 2023
Amazon.AWS(27210 4294836343): 58.254.138.131 6 443 Fri Dec 15 17:12:28 2023
Amazon.AWS_S3(35944 4294836346): 52.82.189.181 6 443 Fri Dec 15 17:14:35 2023
Amazon.AWS_S3(35944 4294836346): 54.222.48.19 6 443 Fri Dec 15 17:12:33 2023
Amazon.AWS_S3(35944 4294836346): 54.222.52.141 6 443 Fri Dec 15 17:10:13 2023
Amazon.AWS_S3(35944 4294836346): 54.222.97.19 6 443 Fri Dec 15 17:11:45 2023

通过如下命令可以清除此列表：
diagnose sys sdwan internet-service-app-ctrl-flush
```
重要
关于 SD-WAN 调用应用特征，需要以下学习过程：
第 1 步：应用特征是需要先通过内网用户使用 AWS，然后 FortiGate 进行应用识别的，因此策略里面一定要开启 APP Control 才可以。
第 2 步：识别之后将会学习到相应的应用特征的 IP 地址，然后形成一个动态的应用程序 IP 地址数据库（如上所示），最终才会将这个学习到的 IP 数据库加入到 SD-WAN 规则（策略路由）里面。
因此这需要有一个学习的过程，因此在没有成功学习之前，AWS 的流量会走到其他线路上去（匹配 SD-WAN 规则 3），这并非问题，而是 SD-WAN 调用应用的工作逻辑就是这样，学习完毕之后，新发起的 AWS 流量才会匹配到 SD-WAN 规则 1。
如果直接匹配上了 ISDB 条目，则会直接匹配 SD-WAN 规则，不会有以上需要学习的过程。

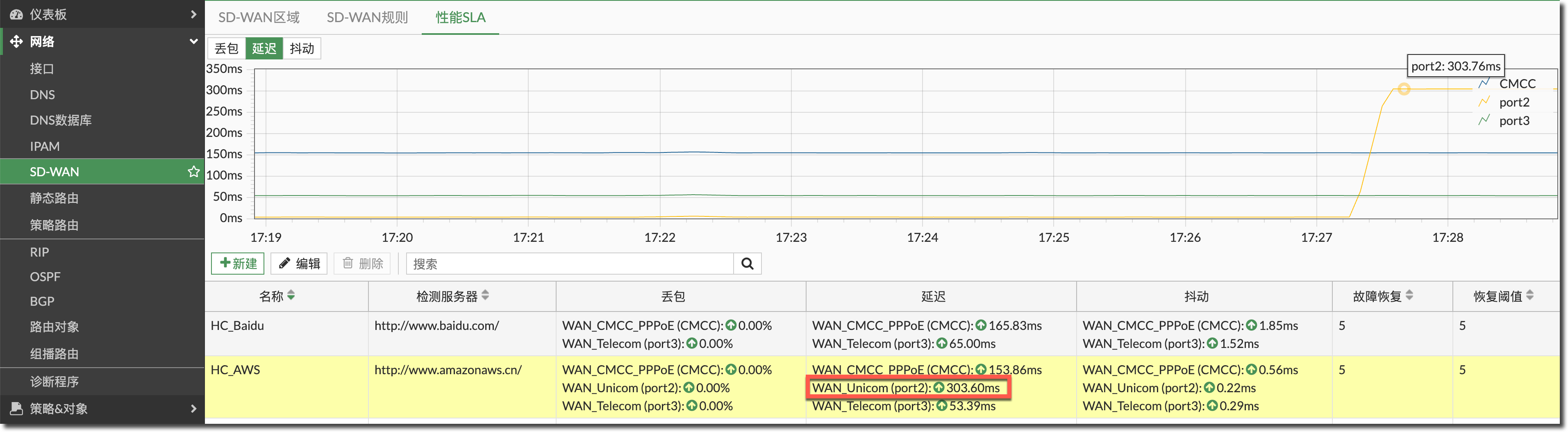

模拟联通线路（port2）到 AWS 的延迟增加到 300ms。

FortiGate # diagnose sys sdwan health-check status HC_AWS
Health Check(HC_AWS):
Seq(1 port2): state(alive), packet-loss(0.000%) latency(303.826), jitter(0.410), mos(3.767), bandwidth-up(65534995), bandwidth-dw(65534993), bandwidth-bi(131069988) sla_map=0x0
Seq(2 port3): state(alive), packet-loss(0.000%) latency(53.633), jitter(0.326), mos(4.376), bandwidth-up(65534991), bandwidth-dw(65534973), bandwidth-bi(131069964) sla_map=0x0
Seq(3 CMCC): state(alive), packet-loss(0.000%) latency(153.905), jitter(0.378), mos(4.307), bandwidth-up(65534992), bandwidth-dw(65534975), bandwidth-bi(131069967) sla_map=0x0

查看 SD-WAN 规则 1 的选路优先选择电信线路（port3）去往 AWS 业务。

FortiGate # diagnose sys sdwan service 1

Service(1): Address Mode(IPV4) flags=0x200 use-shortcut-sla
 Tie break: cfg
  Gen(2), TOS(0x0/0x0), Protocol(0: 1->65535), Mode(priority), link-cost-factor(latency), link-cost-threshold(10), heath-check(HC_AWS)
  Members(2):
    1: Seq_num(2 port3), alive, latency: 53.560, selected
    //优先选择延迟较低的电信线路//
    2: Seq_num(1 port2), alive, latency: 304.084, selected
  Internet Service(27): Amazon-AWS(393320,0,0,0,0) Amazon-AWS.API.Gateway(393478,0,0,0,0) Amazon-AWS.AppFlow(393484,0,0,0,0) Amazon-AWS.Chime.Meetings(393483,0,0,0,0) Amazon-AWS.Chime.Voice.Connector(393479,0,0,0,0) Amazon-AWS.Cloud9(393471,0,0,0,0) Amazon-AWS.CloudFront(393481,0,0,0,0) Amazon-AWS.CodeBuild(393482,0,0,0,0) Amazon-AWS.Connect(393480,0,0,0,0) Amazon-AWS.DynamoDB(393472,0,0,0,0) Amazon-AWS.EBS(393470,0,0,0,0) Amazon-AWS.EC2(393477,0,0,0,0) Amazon-AWS.Global.Accelerator(393476,0,0,0,0) Amazon-AWS.GovCloud.US(393452,0,0,0,0) Amazon-AWS.Kinesis.Video.Streams(393475,0,0,0,0) Amazon-AWS.Route53(393473,0,0,0,0) Amazon-AWS.S3(393474,0,0,0,0) Amazon-AWS.WorkSpaces.Gateway(393403,0,0,0,0) Amazon.AWS(4294836343,0,0,0,0 27210) Amazon.AWS.Console(4294836344,0,0,0,0 37172) Amazon.AWS_EC2(4294836345,0,0,0,0 36740) Amazon.AWS_IoT(4294838823,0,0,0,0 10000051) Amazon.AWS_S3(4294836346,0,0,0,0 35944) Amazon.AWS_S3.Download(4294838824,0,0,0,0 47432) Amazon.AWS_S3.Upload(4294838825,0,0,0,0 47433) Amazon.AWS_Smart.Plug(4294838826,0,0,0,0 10000199) Amazon.AWS_Workspaces.Health.Status(4294838827,0,0,0,0 51269)
  Src address(1):
        192.168.10.0-192.168.10.255

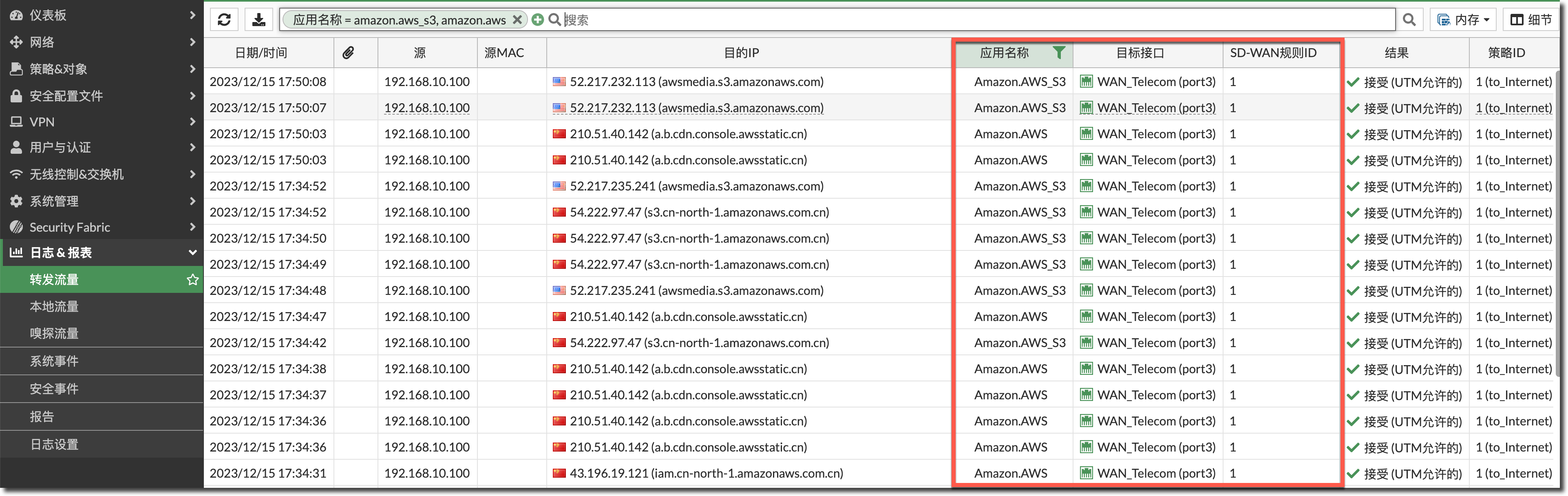

再次使用内网 PC 客户端访问 AWS 业务，在转发流量日志中查看相关流量，可以看到出接口从电信线路（port3）转发。

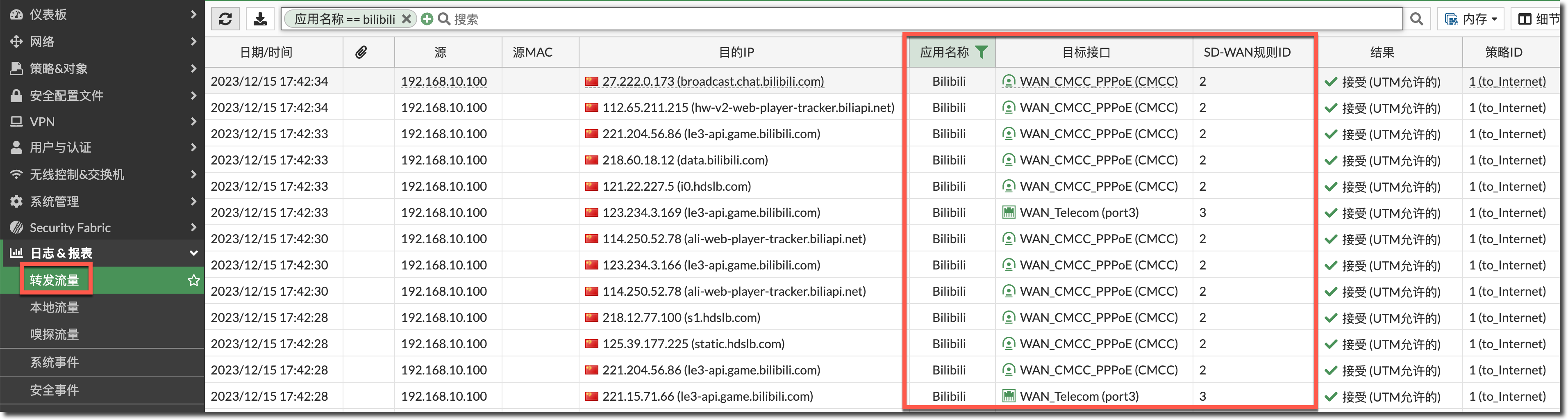

使用内网 PC 客户端访问视频网站业务，在转发流量日志中查看相关流量，可以看到出接口从移动线路（PPPoE）转发。
查看 SD-WAN 规则学习应用控制特征分类的列表（注意和规则 1 是不一样的命令，这里看的是应用分类，而不是应用）。
```
FortiGate # diagnose sys sdwan internet-service-app-ctrl-category-list

Bilibili(53243 4294839067): 27.222.0.173 6 7826 Fri Dec 15 17:41:47 2023
Bilibili(53243 4294839067): 112.65.211.215 6 443 Fri Dec 15 17:41:48 2023
Bilibili(53243 4294839067): 112.83.140.17 6 443 Fri Dec 15 17:39:16 2023
Bilibili(53243 4294839067): 114.250.52.78 6 443 Fri Dec 15 17:41:48 2023
Bilibili(53243 4294839067): 116.130.196.134 6 443 Fri Dec 15 17:41:43 2023
Bilibili(53243 4294839067): 121.22.227.2 6 443 Fri Dec 15 17:39:14 2023
Bilibili(53243 4294839067): 121.22.227.5 6 443 Fri Dec 15 17:41:47 2023
Bilibili(53243 4294839067): 123.234.3.166 6 443 Fri Dec 15 17:41:43 2023
Bilibili(53243 4294839067): 123.234.3.169 6 443 Fri Dec 15 17:42:28 2023
Bilibili(53243 4294839067): 125.39.177.219 6 443 Fri Dec 15 17:39:13 2023
......

通过如下命令可以清除此列表：
diagnose sys sdwan internet-service-app-ctrl-flush
```
重要
关于 SD-WAN 调用应用特征，大致需要满足以下要求：
第 1 步：应用特征是需要内网用户先访问视频网站，然后 FortiGate 进行应用识别的，因此策略里面一定要开启 APP Control 才可以。
第 2 步：识别之后将会学习到相应的应用特征的 IP 地址，然后形成一个动态的应用程序 IP 地址数据库（如上所示），最终才会将这个学习到的 IP 数据库加入到 SD-WAN 规则（策略路由）里面。
因此这需要有一个学习的过程，因此在没有成功学习之前，AWS 的流量会走到其他线路上去（匹配 SD-WAN 规则 3），这并非问题，而是 SD-WAN 调用应用的工作逻辑就是这样，学习完毕之后，新发起的 AWS 流量才会匹配到 SD-WAN 规则 2。

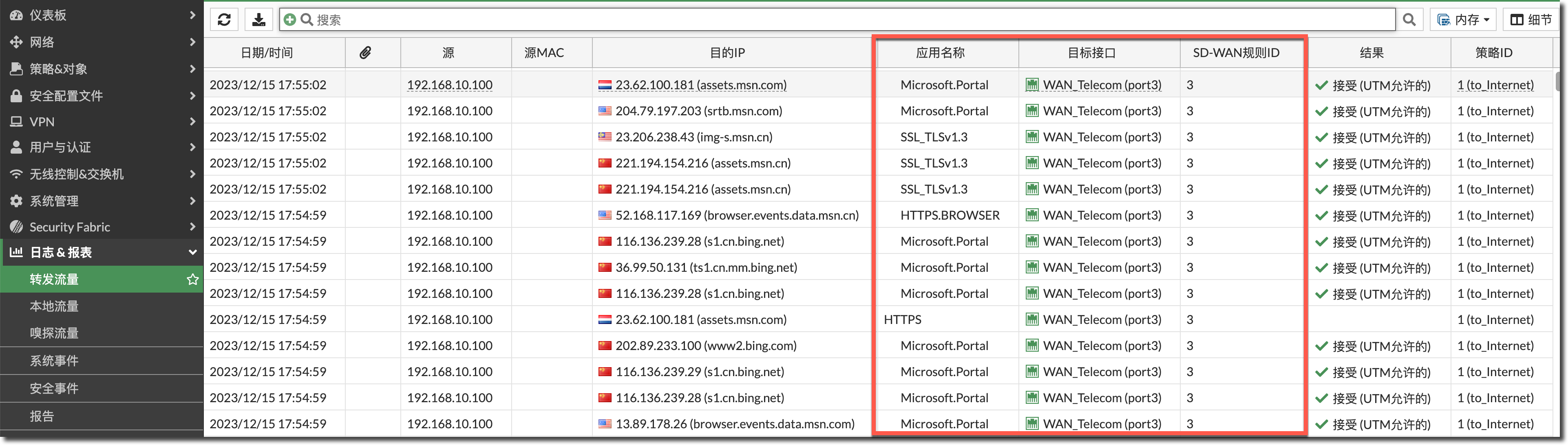

使用内网 PC 客户端访问其他业务网站，如搜索引擎，在转发流量日志中查看相关流量，可以看到出接口从电信线路（port3）转发。

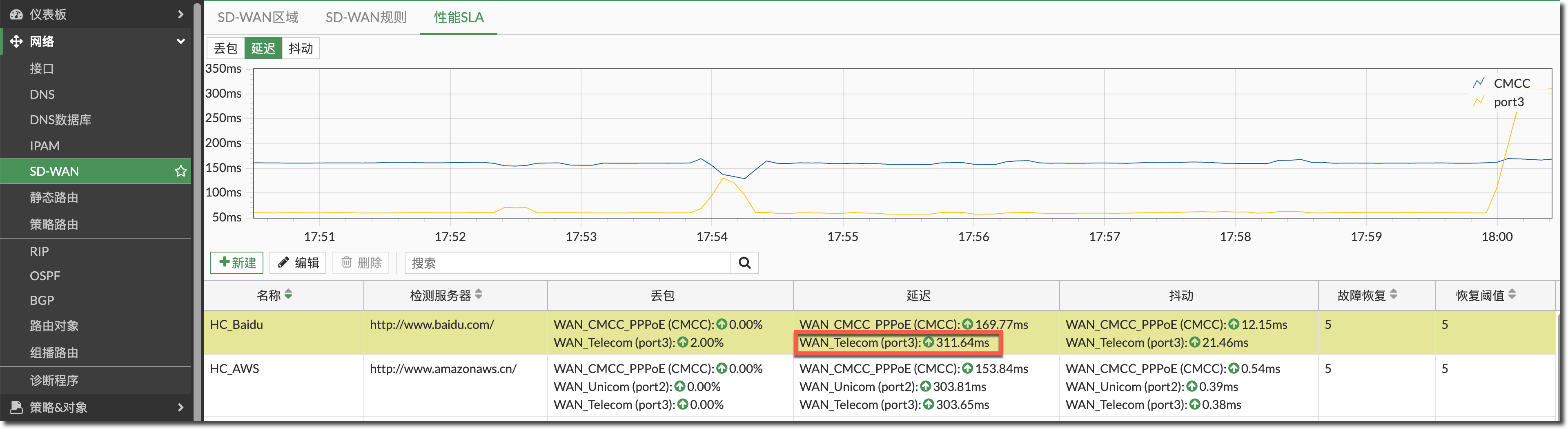

模拟电信线路（port3）到 Baidu 的延迟增加到 300ms。

FortiGate # diagnose sys sdwan health-check status HC_Baidu
Health Check(HC_Baidu):
Seq(3 CMCC): state(alive), packet-loss(0.000%) latency(165.041), jitter(0.734), mos(4.274), bandwidth-up(65534990), bandwidth-dw(65534969), bandwidth-bi(131069959) sla_map=0x0
Seq(2 port3): state(alive), packet-loss(2.000%) latency(304.182), jitter(21.180), mos(3.573), bandwidth-up(65534991), bandwidth-dw(65534973), bandwidth-bi(131069964) sla_map=0x0

查看 SD-WAN 规则 3 的选路优先选择移动线路（PPPoE）去往其他业务。

FortiGate # diagnose sys sdwan service 3

Service(3): Address Mode(IPV4) flags=0x200 use-shortcut-sla
 Tie break: cfg
  Gen(4), TOS(0x0/0x0), Protocol(0: 1->65535), Mode(priority), link-cost-factor(latency), link-cost-threshold(10), heath-check(HC_Baidu)
  Members(2):
    1: Seq_num(3 CMCC), alive, latency: 160.563, selected
    //优先从移动线路转发//
    2: Seq_num(2 port3), alive, latency: 310.831, selected
  Src address(1):
        192.168.10.0-192.168.10.255

  Dst address(1):
        0.0.0.0-255.255.255.255

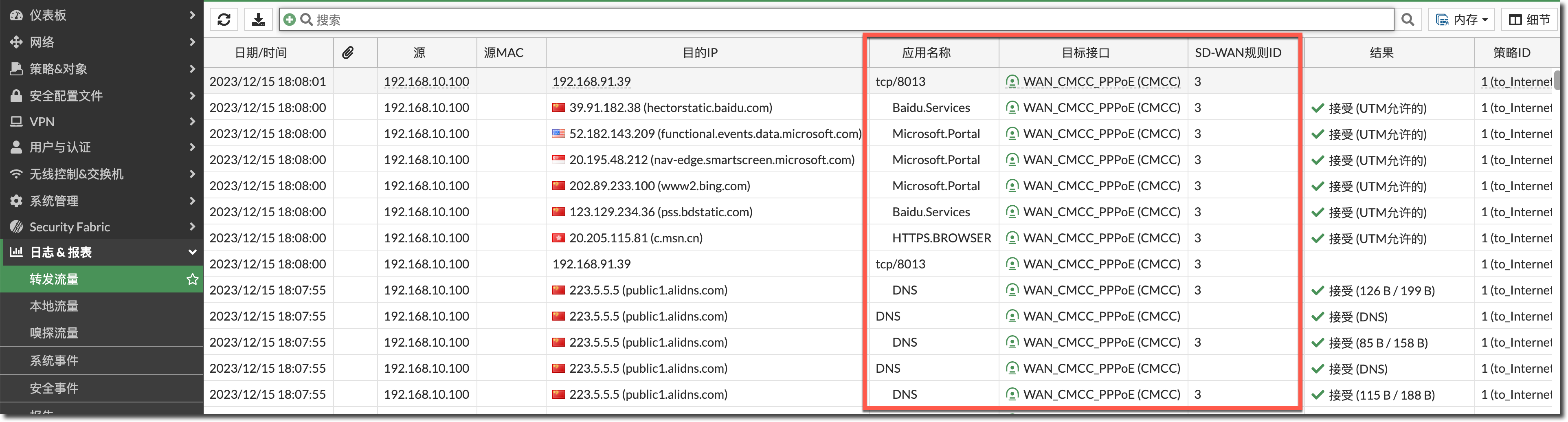

使用内网 PC 客户端访问其他业务网站，在转发流量日志中查看相关流量，可以看到出接口从移动线路（PPPoE）转发。

注意事项

如果需要学习将到的应用数据库立马完全生效，旧的会话是会保持原有出口的，想要这些旧的会话立即生效需要清除旧的会话和路由缓存信息，而新建的会话则不需要此操作，具体命令如下。
```
diagnose sys session filter src 192.168.10.100
diagnose sys session clear    //清除测试机器的会话，让其重新匹配新的SD-WAN规则（有skype的IP数据库更新）
```
在 SNAT 环境的默认配置下，当 SD-WAN 选路出现变化后，已有的会话不会立即切换到新链路上，只有线路切换后新创建的会话会建立在新的线路上，如果想在 SD-WAN 线路切换后让已有会话立刻失效，需要使用如下命令（可能会增加 CPU 消耗，谨慎开启）。
重要
默认配置下的 SNAT 场景，即使转发流量的 SD-WAN 成员的健康检查变为 dead，只要该线路仍然存在路由（可能关闭了update-static-route），已有的旧会话仍然不会切换到其他线路。
```
config system global
    set snat-route-change enable    //默认为disable//
end
```
