静态地址上网配置

网络需求

外网接口使用静态 IP，由运营商分配指定的静态地址，内网为 192.168.1.0/24 网段，实现基本上网功能。

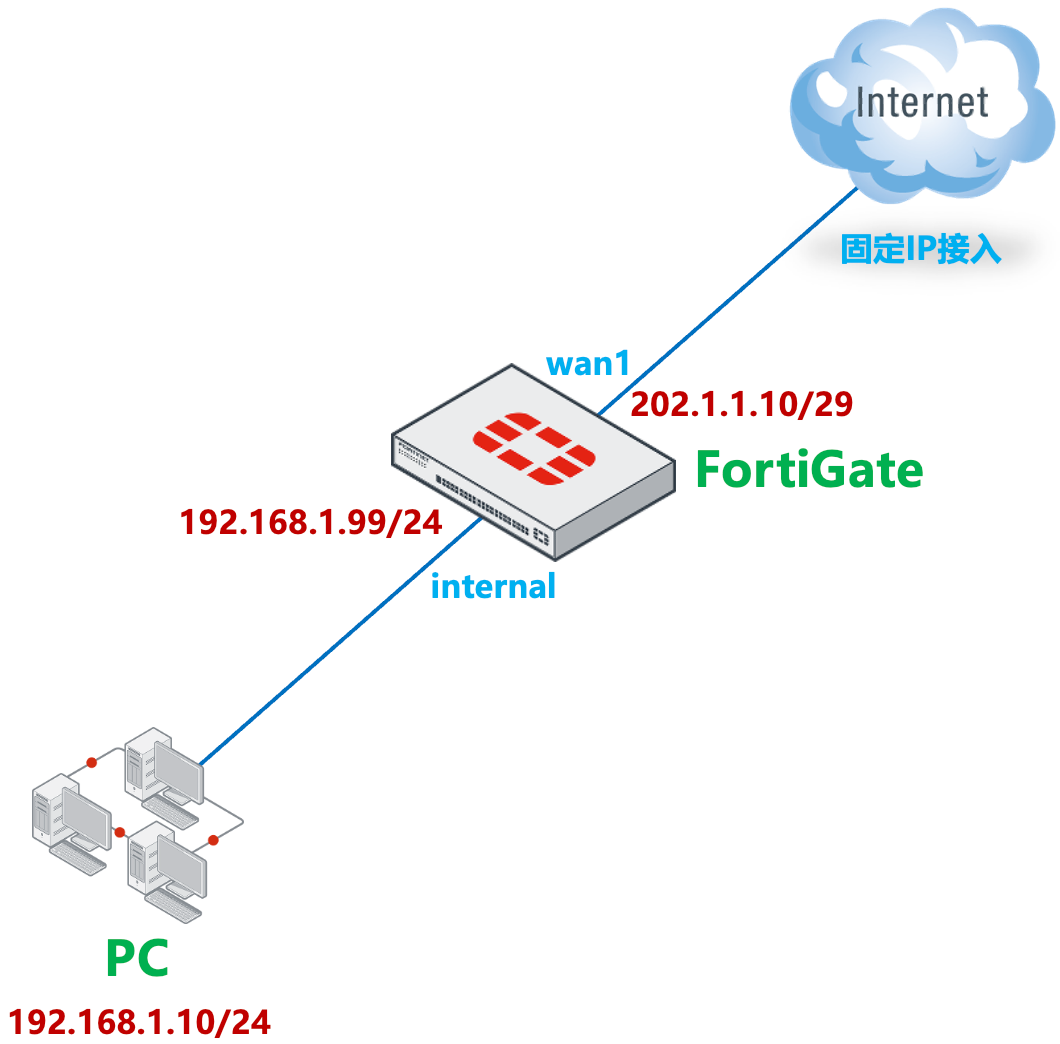

网络拓扑

假设运营商分配的地址如下，网段：202.1.1.8/29，分配 IP 地址：202.1.1.10，网关地址：202.1.1.9，DNS：202.106.196.115。

配置要点

• 配置接口 IP
• wan1 口: IP 地址配置为互联网运营商所提供的地址
• internal 口: IP 地址设置格式为：192.168.1.99/24，可选择性地开启接口的管理功能
• 配置静态路由表
• 配置地址对象 "lan"，内容为 192.168.1.0/24
• 配置从 internal 到 wan1 口的策略，并开启 NAT

操作步骤

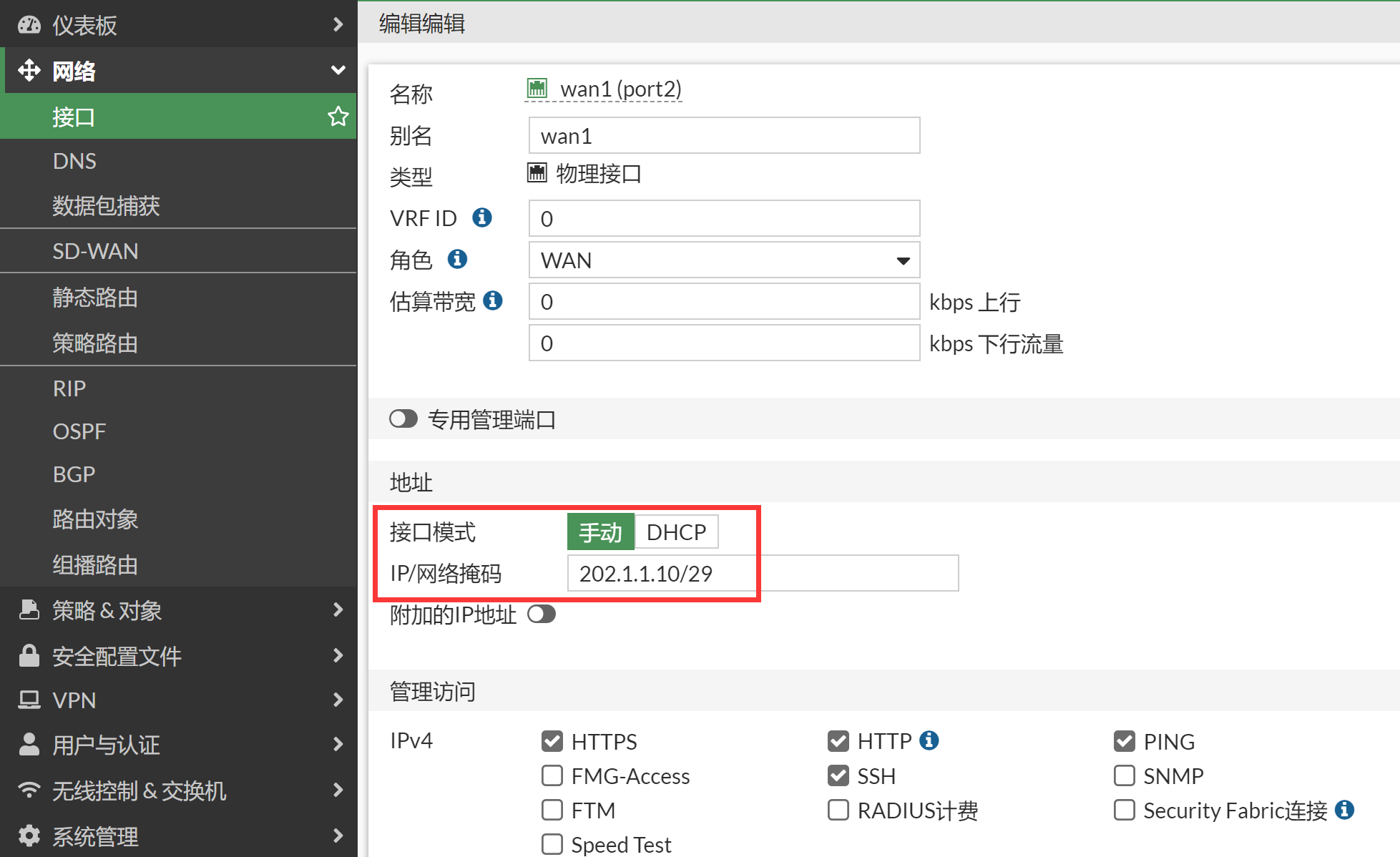

1. 配置接口 IP，进入网络 → 接口 → 编辑 wan1，对于 202.1.1.8/29 网段，202.1.1.8 为网络地址和 202.1.1.15 广播地址均不可用，202.1.1.9 为运营商网关所用，202.1.1.9~202.1.1.14 为可用 IP 地址范围。所以配置给 wan1 接口的地址我们选择为 202.1.1.10。

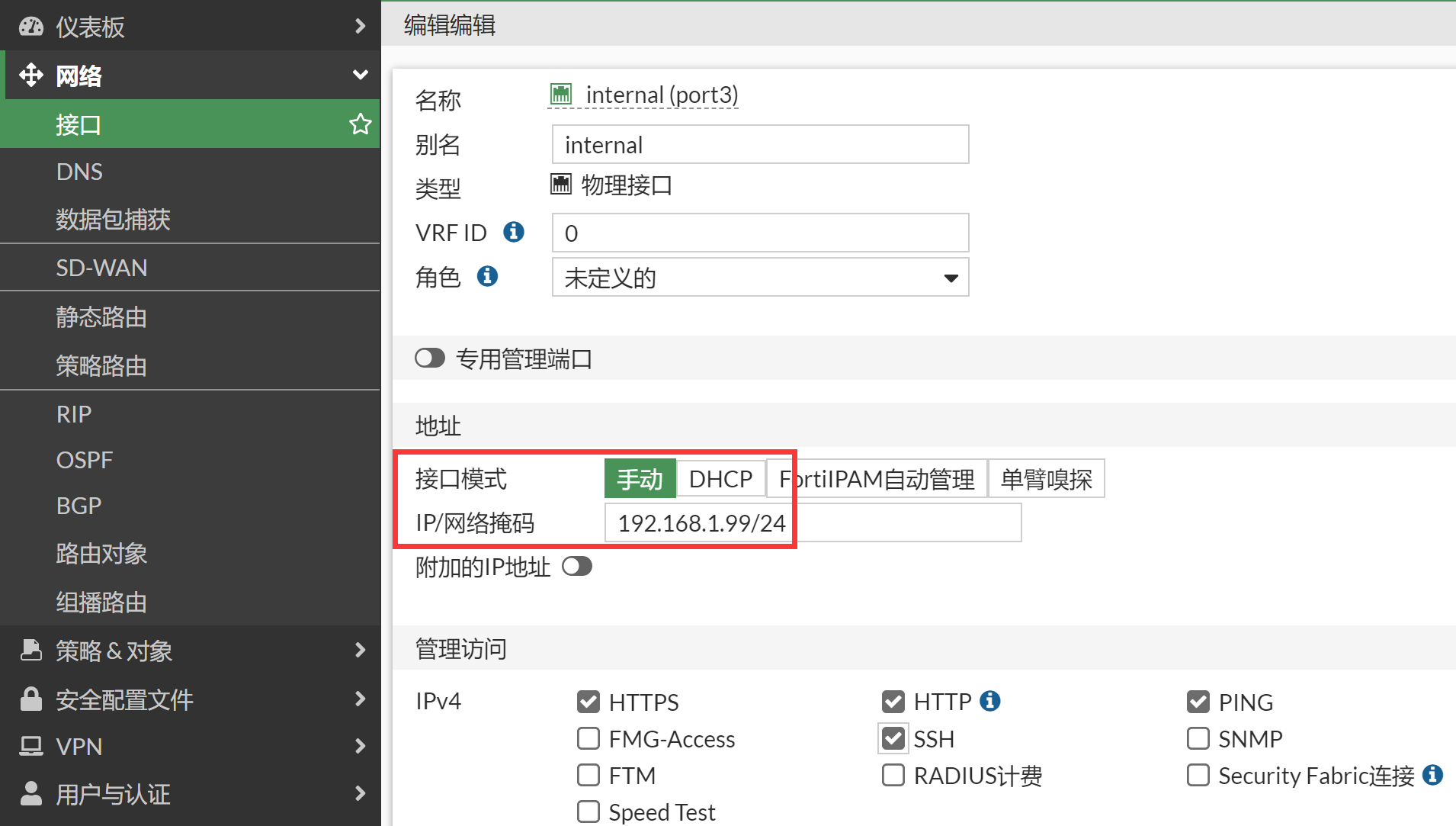

2. 编辑 internal，该接口的默认地址为 192.168.1.99/24，根据实际情况更改即可。可选择性地开启接口的管理功能。建议内部开启 HTTPS、SSH、PING 服务。

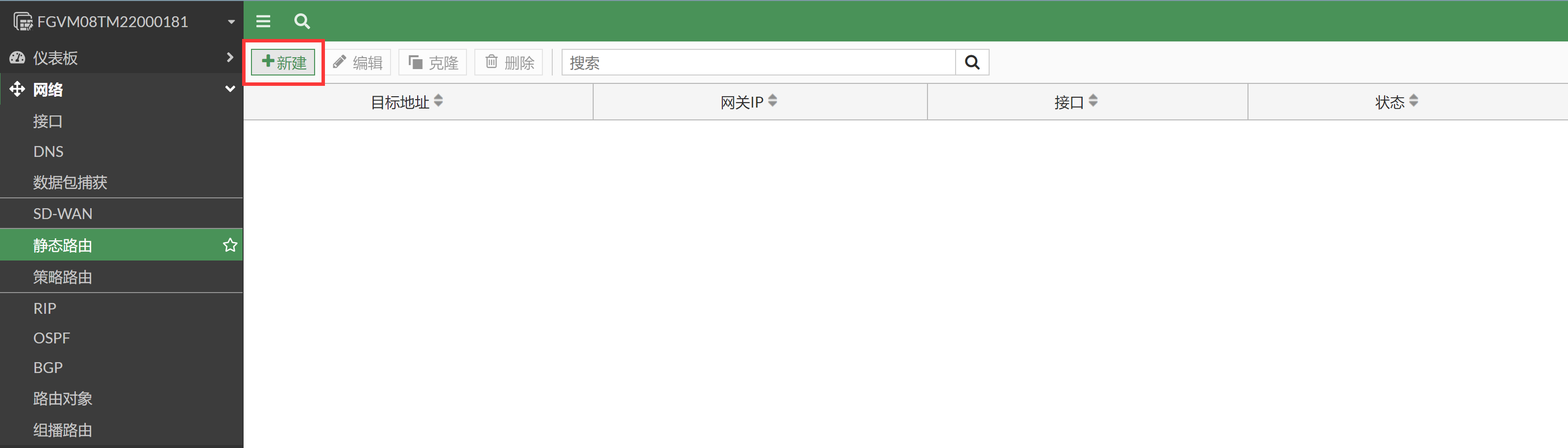

3. 配置静态路由，进入网络 → 静态路由，点击新建。

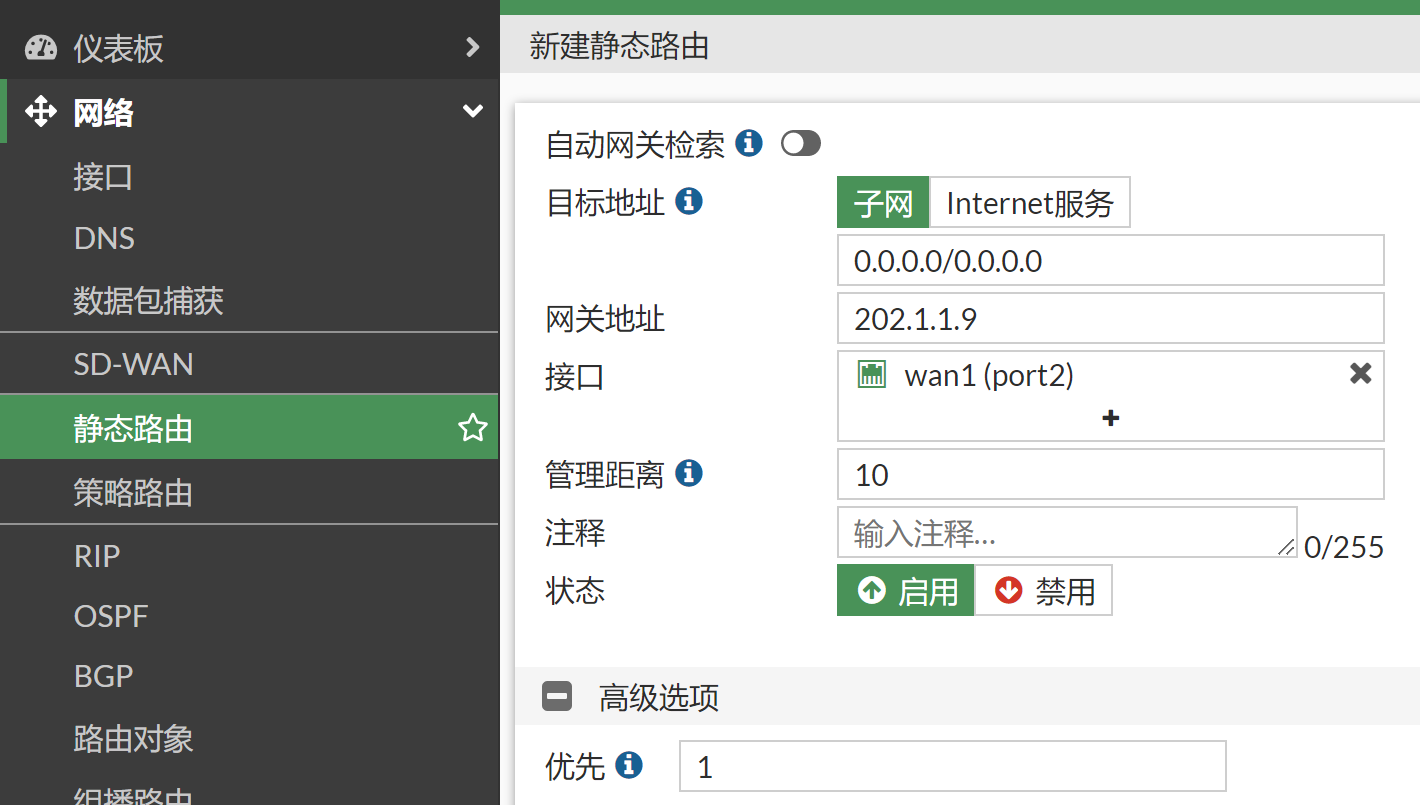

4. 新建静态路由。

   • 目的地址：由于是默认网关，使用默认的 0.0.0.0/0.0.0.0 即可
   • 接口：该路由所关联的接口，wan1 口，必须正确填写，否则该路由无法工作
   • 网关：下一跳 IP 地址，即 wan1 口对端运营商设备接口的 IP 地址
   • 管理距离：默认 10
   • 高级选项 - 优先级：默认 1

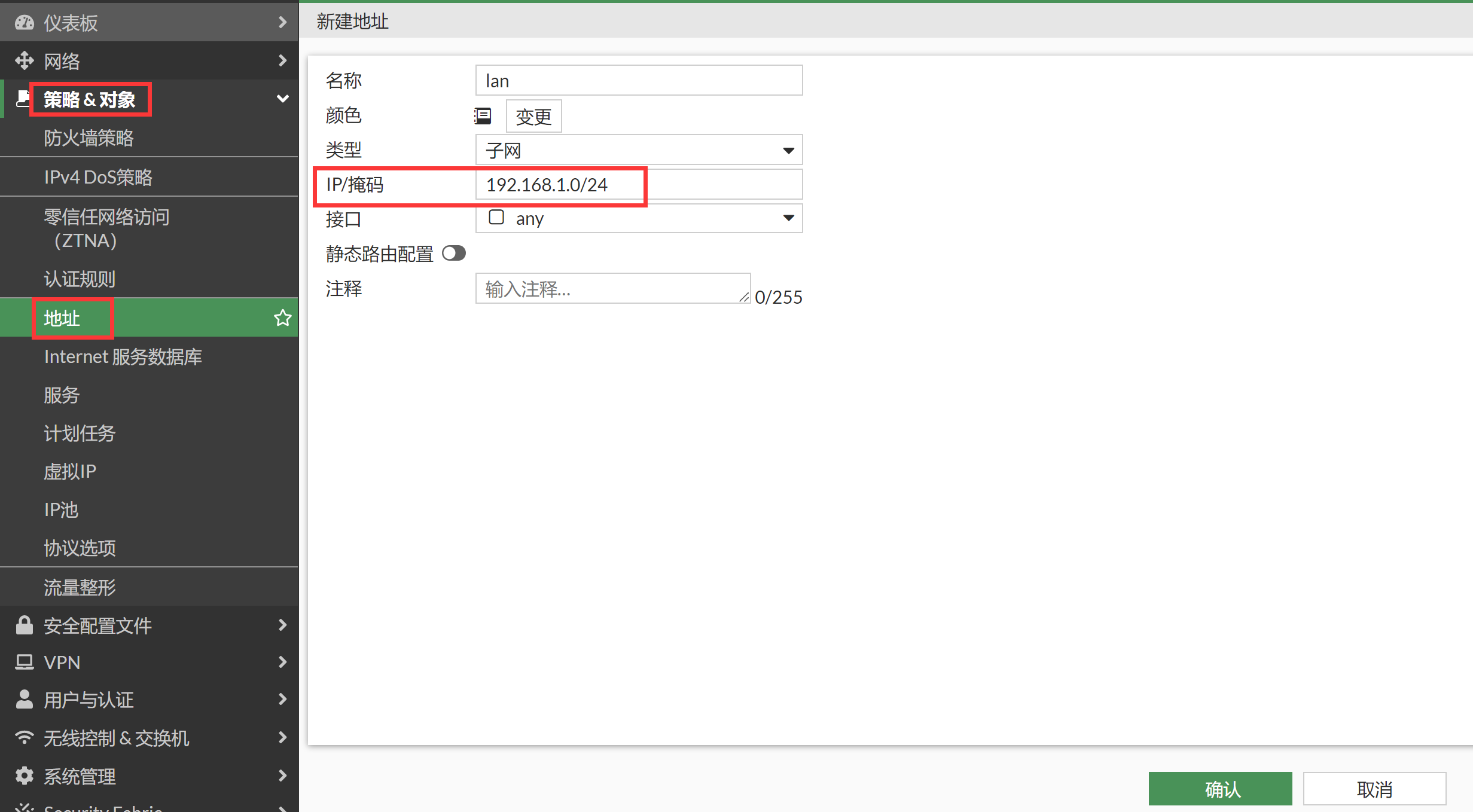

5. 配置地址资源，进入策略 & 对象 → 地址，新建地址，名称配置为 "lan"，地址节点选择子网 "192.168.1.0/24"，点击确认。

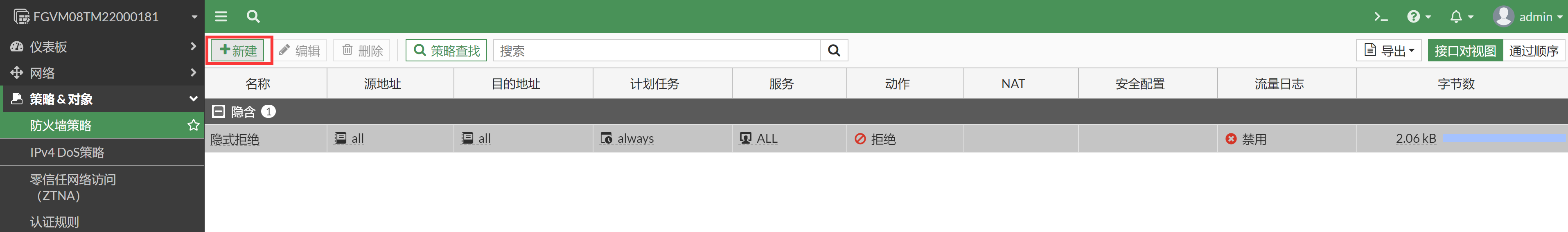

6. 配置防火墙策略（对于某些低端型号，系统会默认配置一条从 internal 到 wan1 的 NAT 策略），进入策略 & 对象 → 防火墙策略，点击新建按钮。

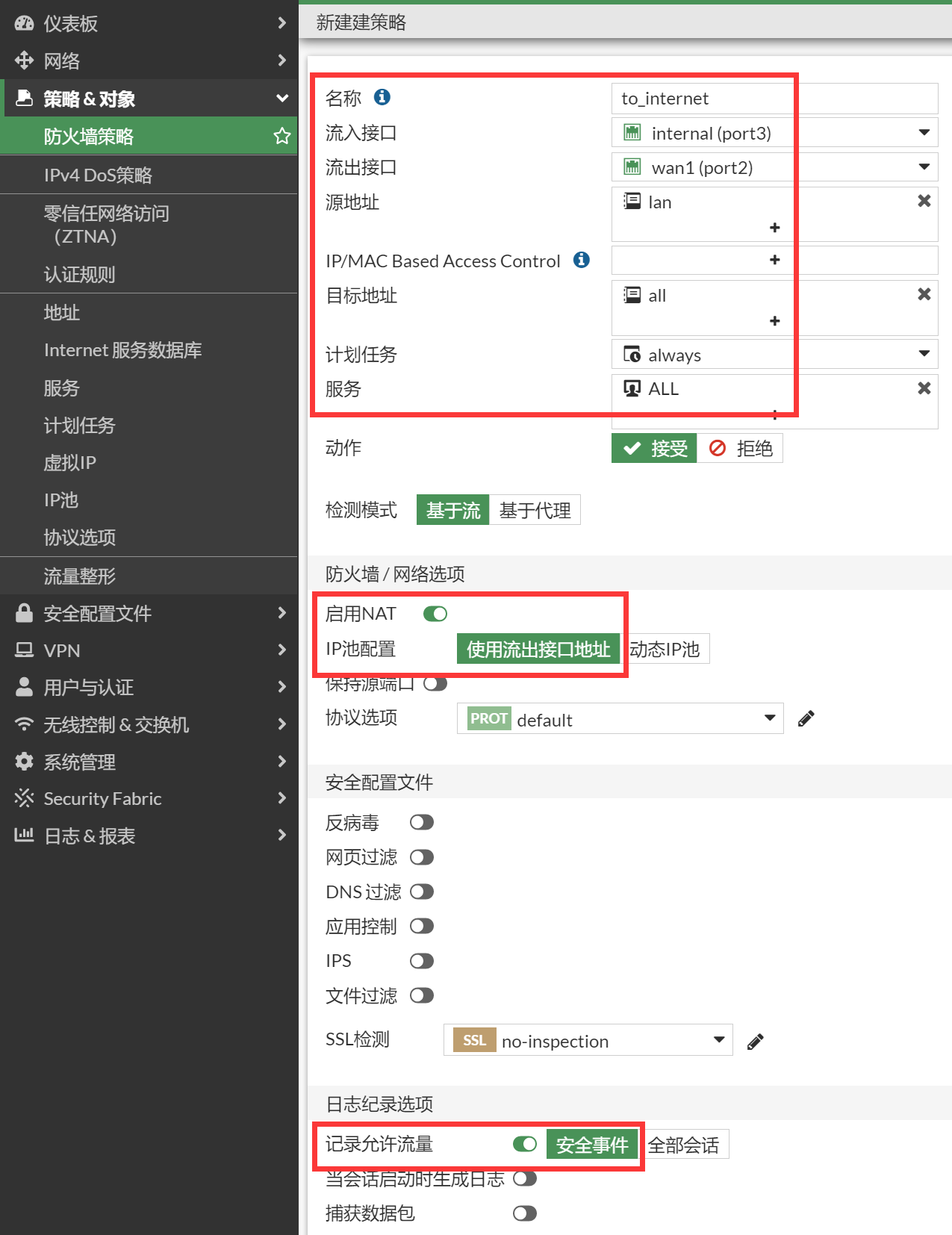

7. 在新建页面中，按照如下方式配置策略，点击确定按钮后，系统自动保存配置，策略生效。

   • 流入接口：internal
   • 源地址：选择刚才定义的地址对象“lan”
   • 流出接口：wan1
   • 目的地址选择: all，代表所有的地址
   • 时间表：always
   • 服务: ALL
   • 动作：ACCEPT
   • NAT：选择 "启用 NAT"， 系统会自动将内网的 lan 地址段 ip，转换为 wan1 接口地址，进行互联网访问
   • 注意： 启用 "记录允许流量（记录流日志）" 将会给系统带来额外的资源消耗，所以非必要情况下请不要启用记录日志

结果验证

将电脑 IP 地址设置为 192.168.1.10/24，网关设置地为 192.168.1.99，DNS 配置为当地的 DNS，电脑可正常上网。
