npu-neighbor-update

2025/12/15网络管理≥ 7.0.14, ≥ 7.2.8, ≥ 7.4.4大约 5 分钟

npu-neighbor-update

网络需求

在 FortiGate 上，流量在条件满足时会从 CPU 转发路径迁移到 NP（Network Processor）硬件加速，提升性能。

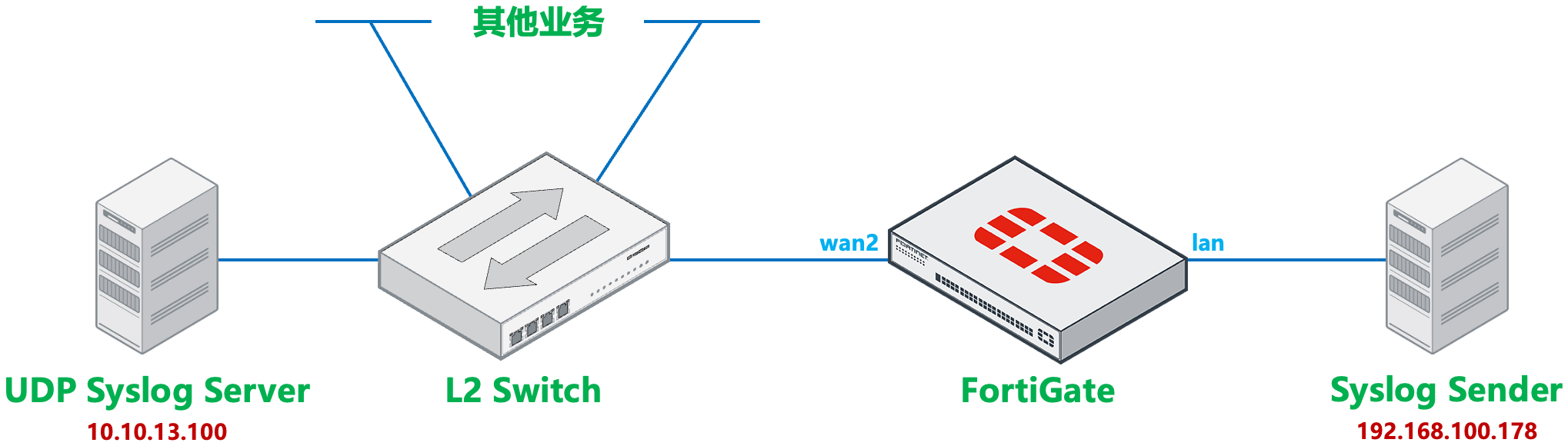

但在某些“单向/弱回包”业务（最常见是 UDP 单向发送，如 UDP Syslog）中，如果会话被 NP 加速，如下所示的场景中：

image-20251215170109735
  1. Syslog Sender 持续向 UDP Syslog Server 发送系统日志流量（UDP 端口 514）。UDP Syslog Server 不会主动发送任何数据包。
  2. 默认配置下，在建立 UDP 会话且 UDP 流量经 NP 加速后，FortiGate 将不再对目标 IP（UDP Syslog Server）发送 ARP 探测。
  3. 此期间因 Syslog Server 无任何数据发送，其在 L2 Switch MAC 地址表中的条目将超时删除（因为交换机是通过源 MAC 地址来学习 MAC 地址表）。
  4. 随后发往该交换机的 UDP 流量将泛洪至交换机的所有端口，可能导致其他业务流量受阻。

解决方法

npu-neighbor-update 的目标就是：在这些 NP 加速会话存在时，通过主动探测来更新邻居信息，降低上述风险。该功能默认关闭，当 npu-neighbor-update 启用后：

config system global
    set npu-neighbor-update [enable/disable]
end
  • 对 IPv4：FortiGate 会周期性发送 ARP 探测来更新邻居（ARP 表项/可达性）。
  • 对 IPv6：FortiGate 会周期性发送 ICMPv6 NDP 探测（Neighbor Solicitation/Advertisement） 来更新邻居。

效果验证

  1. 可使用diagnose sys session list相关命令查看会话 NP 加速状态，可以看到 Syslog 流量被 NP 单向加速。

    session info: proto=17 proto_state=00 duration=33 expire=147 timeout=0 refresh_dir=both flags=00000000 socktype=0 sockport=0 av_idx=0 use=3
origin-shaper=
reply-shaper=
per_ip_shaper=
class_id=0 ha_id=0 policy_dir=0 tunnel=/ vlan_cos=0/255
state=log may_dirty npu f00
statistic(bytes/packets/allow_err): org=1056/2/1 reply=0/0/0 tuples=2
tx speed(Bps/kbps): 0/0 rx speed(Bps/kbps): 0/0
orgin->sink: org pre->post, reply pre->post dev=44->8/8->44 gwy=10.10.13.1/0.0.0.0
hook=pre dir=org act=noop 192.168.100.110:161->10.10.13.100:514(0.0.0.0:0)
hook=post dir=reply act=noop 10.10.13.100:514->192.168.100.110:161(0.0.0.0:0)
misc=0 policy_id=11 pol_uuid_idx=674 auth_info=0 chk_client_info=0 vd=0
serial=000014bf tos=ff/ff app_list=0 app=0 url_cat=0
rpdb_link_id=00000000 ngfwid=n/a
npu_state=0x000400 ofld-O
npu info: flag=0x81/0x00, offload=8/0, ips_offload=0/0, epid=67/0, ipid=95/0, vlan=0x0000/0x0000
vlifid=95/0, vtag_in=0x0000/0x0000 in_npu=1/0, out_npu=1/0, fwd_en=0/0, qid=5/0
no_ofld_reason:

  2. 抓包观察是否存在探测报文：

    • IPv4（ARP）：diagnose sniffer packet <egress-intf> 'arp and host <dst-ip>' 6 0 l。可以看到仅首次 ARP 探测为广播数据包，后续 ARP 探测数据包均为单播数据包。因此对网络影响甚微。

      FortiGate # diagnose sniffer packet wan2 'arp and host 10.10.13.100' 6 0 l
interfaces=[wan2]
filters=[arp and host 10.10.13.100]
2023-09-22 09:29:55.517446 wan2 -- arp who-has 10.10.13.100 tell 10.10.13.2
0x0000   ffff ffff ffff e023 ff67 e39d 0806 0001        .......#.g......
0x0010   0800 0604 0001 e023 ff67 e39d 0a0a 0d02        .......#.g......
0x0020   0000 0000 0000 0a0a 0d64                       .........d

2023-09-22 09:29:55.517581 wan2 -- arp reply 10.10.13.100 is-at 00:09:0f:09:00:04
0x0000   e023 ff67 e39d 0009 0f09 0004 0806 0001        .#.g............
0x0010   0800 0604 0002 0009 0f09 0004 0a0a 0d64        ...............d
0x0020   e023 ff67 e39d 0a0a 0d02 0000 0000 0000        .#.g............
0x0030   0000 0000 0000 0000 0000 0000                  ............

2023-09-22 09:30:28.630294 wan2 -- arp who-has 10.10.13.100 tell 10.10.13.2
0x0000   0009 0f09 0004 e023 ff67 e39d 0806 0001        .......#.g......
0x0010   0800 0604 0001 e023 ff67 e39d 0a0a 0d02        .......#.g......
0x0020   0000 0000 0000 0a0a 0d64                       .........d

2023-09-22 09:30:28.630416 wan2 -- arp reply 10.10.13.100 is-at 00:09:0f:09:00:04
0x0000   e023 ff67 e39d 0009 0f09 0004 0806 0001        .#.g............
0x0010   0800 0604 0002 0009 0f09 0004 0a0a 0d64        ...............d
0x0020   e023 ff67 e39d 0a0a 0d02 0000 0000 0000        .#.g............
0x0030   0000 0000 0000 0000 0000 0000                  ............

2023-09-22 09:31:01.750293 wan2 -- arp who-has 10.10.13.100 tell 10.10.13.2
0x0000   0009 0f09 0004 e023 ff67 e39d 0806 0001        .......#.g......
0x0010   0800 0604 0001 e023 ff67 e39d 0a0a 0d02        .......#.g......
0x0020   0000 0000 0000 0a0a 0d64                       .........d

2023-09-22 09:31:01.750406 wan2 -- arp reply 10.10.13.100 is-at 00:09:0f:09:00:04
0x0000   e023 ff67 e39d 0009 0f09 0004 0806 0001        .#.g............
0x0010   0800 0604 0002 0009 0f09 0004 0a0a 0d64        ...............d
0x0020   e023 ff67 e39d 0a0a 0d02 0000 0000 0000        .#.g............
0x0030   0000 0000 0000 0000 0000 0000                  ............
......

    • IPv6（NDP/ICMPv6）：diagnose sniffer packet <egress-intf> 'icmp6 and host <dst-ipv6>' 4 0 l。

      FortiGate (Interim)# diagnose sniffer packet wan2 'host 2200::64' 4 0 l
interfaces=[wan2]
filters=[host 2200::64]
2023-09-21 10:59:29.680777 wan2 -- fe80::e223:ffff:fe67:e39d -> 2200::64: icmp6: neighbor sol: who has 2200::64
2023-09-21 10:59:29.680929 wan2 -- 2200::64 -> fe80::e223:ffff:fe67:e39d: icmp6: neighbor adv: tgt is 2200::64
2023-09-21 11:00:04.640780 wan2 -- fe80::e223:ffff:fe67:e39d -> 2200::64: icmp6: neighbor sol: who has 2200::64
2023-09-21 11:00:04.640949 wan2 -- 2200::64 -> fe80::e223:ffff:fe67:e39d: icmp6: neighbor adv: tgt is 2200::64
2023-09-21 11:00:39.600781 wan2 -- fe80::e223:ffff:fe67:e39d -> 2200::64: icmp6: neighbor sol: who has 2200::64
2023-09-21 11:00:39.600920 wan2 -- 2200::64 -> fe80::e223:ffff:fe67:e39d: icmp6: neighbor adv: tgt is 2200::64
......

  3. 期望现象：

    • 关闭时：一般只会看到业务自身触发的 ARP/NDP（或几乎看不到主动探测）。
    • 开启后：可观察到由 FortiGate 发起的周期性 ARP probe 或 ICMPv6 邻居探测，从而帮助交换机刷新邻居可达性。

注意事项

该功能启用后会带来额外的 ARP/ICMPv6 探测流量与一定系统开销，建议只在问题场景中开启：

  • 业务以 UDP 单向发送（如 UDP Syslog）为主、对端回包极少或没有。
  • 会话被 NP 加速。
  • 网络中存在对 MAC/邻居老化较敏感的二层域（例如交换机 MAC 表老化 导致的异常）。

如果您的业务本身是双向频繁通信（TCP 大量回包等），通常邻居/二层学习自然更稳定，一般不需要开启该功能。

VM 或关闭会话加速的场景下，由 CPU 维护邻居更新（无法关闭），不需要开启npu-neighbor-update 。
